Produkttype	Batteridrevet bor/skrutrekker med hammerfunksjon
Modell	PRO-utgave DH18-BL (Art.nr 40-9930)
Batterispenning	18 V
Batterikapasitet	2,0 Ah
Tomgangshastighet	0–450 o/min (lavt gir), 0–1600 o/min (høyt gir)
Momentinnstillinger	18 + Bormodus + Hammermodus, maks 40 Nm
Chucktype	Nøkkelløs chuck
Vekt	1,35 kg
Ladertilkobling	100–240 V, 50/60 Hz
Ladetid	Ca. 40 minutter
Hastighetskontroll	Variabel hastighetsavtrekker
Fremover/revers	Velger med lås i midtstilling
Arbeidslys	Arbeidslys nær batteri
Batteriindikator	3 LED-indikatorer på batteri og verktøy
Støynivå (LpA)	82 dB(A) (Uskkerhet 3 dB)
Støynivå (LwA)	93 dB(A) (Uskkerhet 3 dB)
Vibrasjon (Hammerboring)	9,397 m/s² (K=1,5 m/s²)
Vibrasjon (boring i stål)	2,270 m/s² (K=1,5 m/s²)
Sikkerhetsfunksjoner	Overbelastningsbeskyttelse, overopphetingsbeskyttelse, underspenningsbeskyttelse
Vedlikehold	Hold ventilasjonsåpninger rene; rengjør med mildt rengjøringsmiddel; oppbevares tørt

Ofte stilte spørsmål - PRO Edition DH18-BL Cocraft

Hvor lang tid tar det å lade batteriet fullt?

Ladetiden er omtrent 40 minutter når du bruker den medfølgende laderen.

Hva skal jeg gjøre hvis boret ikke starter?

Kontroller om batteriet er utladet eller overopphetet. Lad batteriet eller la det avkjøles. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan skifter jeg boret?

Boret har en nøkkelløs chuck. Vri chucken til venstre for å stramme og til høyre for å løsne. Sørg for at boret er sentrert og sikkert.

Hva er maksimalt moment på dette boret?

Maksimalt moment er 40 Nm i bormodus.

Hvordan velger jeg riktig momentinnstilling for skruer?

Bruk moment-/bormodusvelgerringen. Start på laveste innstilling og øk til skruen er drevet inn uten å stramme for mye. Det er 18 momentinnstillinger.

Kan jeg bruke dette boret i hammermodus for murverk?

Ja, sett velgerringen til hammermodus og bruk høyt gir (2) for best resultat. Bruk alltid hørselsvern.

Hvordan sjekker jeg batteriets ladenivå?

Trykk på knappen på batteriet eller trykk avtrekkeren halvveis inn. De 3 LED-indikatorene viser ladestatus: 3 = fullt, 2 = 90 %, 1 = 25 %, ingen = utladet.

Hvilket sikkerhetsutstyr bør jeg bruke med dette boret?

Bruk alltid vernebriller, hørselsvern og støvmaske. Bruk støvmaske ved behov.

Hvordan oppbevarer jeg boret når det ikke er i bruk?

Ta ut batteriet og oppbevar det separat. Oppbevar boret på et tørt sted utilgjengelig for barn. Lad batteriet helt før langtidsoppbevaring.

Hva gjør overbelastningsbeskyttelsen?

Overbelastningsbeskyttelsen slår automatisk av boret ved høy belastning for å forhindre skade. Slipp avtrekkeren, vent noen sekunder, og start på nytt. Den tilbakestilles automatisk.

BRUKSANVISNING PRO Edition DH18-BL Cocraft

Les disse anvisningene nøye og forsikre deg om at du forstår dem, før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Generelle sikkerhetsinstruksjoner for ladbare håndverktøy

Advarsel! Les gjennom hele brukerveiledningen. Hvis ikke veiledningene følges kan dette føre til elektrisk støt, brann og/eller andre alvorlige skader. Med «elektrisk håndverktøy» i den følgende teksten menes verktøy som enten er koblet til strømnettet eller drevet med batterier.

TA VARE PÅ DENNE VEILEDNINGEN.

1) Arbeitsplassen

a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rot og dårlig opplyst arbeidsplass kan forårsake ulykker.
b) Ikke bruk elektriske håndverktøy på plasser med lettantennelige væsker, gasser eller støv. Elektrisk håndverktøy kan danne gnister, som igjen kan antenne støv eller trespon.
c) Hold barn og andre på god avstand når håndverktøy er i bruk. Forstyrrelser kan føre til at man mister kontrollen.

2) Sikkerhet ved bruk av elektrisk strøm

a) Støpselet til det elektriske verktøyet må passe i strømuttaket. Støpselet må ikke endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever jording. Ved bruk av originale støpsler reduseres faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander, som rør, ovner, komfyrer, kjøleskap etc. Kroppskontakt med disse kan gi elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Påse at ikke strømledningen blir skadet. Bær aldri apparatet i strømledningen. Trekk heller ikke i strømledningen når støpselet skal tas ut av strømuttaket. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller deformerte ledninger kan gi elektrisk støt.

e) Ved bruk av elektrisk håndverktøy utendørs, skal man benytte en skjøteledning som er beregnet til dette formålet. Når skjøteledning, som er beregnet for utendørs bruk, benyttes, reduseres faren for elektrisk støt.
f) Dersom det elektriske håndverktøyet skal brukes i fuktige omgivelser, må verktøyet kobles til stømnettet via en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

3) Personlig sikkerhet

a) Vær våken og bruk sunn fornuft ved bruk av elektriske verktøy. Ikke bruk elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks uoppmerk somhet resultere i store personskader.
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske, sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon OFF før strømmen kobles til. Det å bære et elektrisk håndverktøy med en finger på avtrekkeren/strømbryteren, eller å koble til strømmen mens strømbryteren står i posisjon ON, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før det elektriske håndverktøyet startes. Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står stödig og har god balanse under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f) Bruk fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av slike hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.

4) Bruk og vedlikehold av det elektriske håndverktøyet

a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig for å utføre bedre og sikrere arbeid.
b) Ikke bruk det elektriske håndverktøyet dersom det er feil på strømbryteren og den ikke skrur verktøyet på/av med din kontroll. Alt elektriske håndverktøy, som ikke kan kontrolleres med en strømbryter, er farlige og må repareres.
c) Trekk ut støpselet før justeringer utføres, ved skifte av tilbehør eller når verktøyet legges til oppbevaring. Dette for å unngå at elektrisk håndverktøy får en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring på eller er fortrolige med verktøyet. Elektriske håndverktøy kan være farlige hvis de kommer uvedkommende i hende.

e) Hold det elektriske håndverktøyet ved like. Kontroller at verktøyet ikke er feilinnstilt, at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller at det elektriske håndverktøyet har andre feil som kan påvirke dets funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk. Mange ulykker skyldes dårlig eller manglende vedlikehold.
f) Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det som det er beregnet til, kan skape farlige situasjoner.
5) Bruk og service av det ladbare håndverktøyet
a) Påse at strømbryteren er skrudd av før du monterer batteriet. Hvis batteriet monteres på et elektrisk håndverktøy med strømbryteren skrudd på, kan det føre til ulykker.
b) Lad batteriene kun med lader som er bestemt av produsenten. En lader som er beregnet for en type batteri kan forårsake brann når den blir brukt til en annen type batterier.
c) Ladbare håndverktøy må kun brukes med egnede batterier. Bruk av annet batteri kan føre til skade eller brann.
d) Når batteriet ikke er i bruk, må det oppbevares på god avstand fra metallgjenstander som; mynter, nøkler, spiker, skruer o.l. som kan lede strøm fra den ene batteripolen til den andre. Kortslutting av batteripolene kan forårsake brann eller brannskader.
e) Hvis batteriet vannskjøttes kan syre lekke ut. Unngå kontakt med batterisyre. Hvis du ved et uhell skulle komme i kontakt med batterisyre må du straks skylle deg med vann. Dersom syren kommer i kontakt med øynene, må lege oppsøkes. Syre fra batteriet kan forårsake irritasjon og brannskader.
6) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske håndverktøyet.

Spesielle sikkerhetsforskrifter for boring

a) Bruk hørselvern ved slagboring. Lydnivået ved slagboring kan føre til hørselskader.
b) Bruk ekstrahåndtaket dersom verktøyet leveres med et slikt. Hvis du mister kontrollen over verktøyet kan det føre til personskader.
c) Hold i den isolerte delen på håndtaket når du jobber i miljøer der skjæreverktøyet kan komme i kontakt med strømførende kabler. Hvis skjæreverktøyet kommer i kontakt med strømførende kabler kan det føre til at metalldelene på verktøyet blir strømførende, noe som igjen kan føre til elektrisk støt.

Spesielle sikkerhetsforskrifter for batterier/batteripakker

a) Batteriet må ikke forsøkes åpnet eller skades på annen måte.
b) Kortslutt ikke batteriet. Batteriet må ikke oppbevares slik at det kan komme i kontakt med andre batterier eller andre strømførende gjenstander.
Når batteriet ikke er i bruk skal det holdes unna alle gjenstander av metall som f.eks. binders, mynter, nøkler, spikre og skruer. Disse gjenstandene kan lage kontakt mellom batteriets poler og kortslutte det. Dette kan i sin tur føre til brann og brannskader.
c) Utsett ikke batterier for varme eller åpen ild. Batteriet må ikke oppbevares i vedvarende sollys.
d) Utsett aldri batterier for slag eller støt.
e) Hvis batteriet lekker må man sørge for at ikke væsken kommer i kontakt med hud eller øyne. Hvis dette skulle skje, må man skylle det utsatte området umiddelbart med rikelig med vann og kontakte lege.
f) Hvis batteriet eller deler av det svelges må man umiddelbart kontakte lege.
g) Hold batteriet tørt og rent.
h) Batteriet rengjøres med en ren, tørr klut.
i) Batteriet må lades før det tas i bruk. Følg alltid anvisningene i denne bruker-veiledningen og bruk riktig lademetode.
j) La ikke batteriet bli stående til lading i lengre tid hvis det ikke er i bruk.
k) Hvis batteriet er blitt lagret over en lengre periode kan det hende at det må lades opp og lades ut igjen flere ganger før det oppnår full kapasitet.
I) Batteriet har best ytelse ved romtemperatur (20 °C, ±5 °C).
m) Når batteriet skal leveres til resirkulering skal batterier med forskjellige elektrokjemisk oppbygning holdes adskilt.
n) Batteriet skal kun lades med den medfølgende laderen. Ikke bruk andre ladere til batteriet enn det som er spesialutformet og beregnet til akkurat dette.
En lader som er beregnet til en viss type batterier kan, hvis det brukes til andre typer, føre til brann.
o) Ikke bruk batteri som er beregnet brukt til et annet verktøy enn det som er beskrevet her i denne brukerveiledningen.
p) Hold batteriet utenfor barns rekkevidde.
q) Ta godt vare på alle originaldokumenter som følger med verktøyet.
r) Ta batteriene ut av verktøyet når det ikke er i bruk.
s) Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.

Sikkerhetsinstruksjoner for batterier og ladere

• Batteriet må ikke åpnes.
• Oppbevar aldri batterier i direkte sollys eller ved temperaturer over 40 °C.
• Ladetemperatur for batterier bør ligge på mellom 5 til 40 °C.
• Batterier og lader må ikke utsettes for vann.

Vibrasjon

• Målingen av vibrasjonsnivået som er oppgitt i denne bruksanvisningen er utført i henhold til en standard målemetode etter EN60745 og kan benyttes ved sammenlikning av forskjellige elektriske håndverktøy.
• Målemetoden kan også benyttes til foreløpige målinger av vibrasionsbelastningen.
• Vibrasjonsnivået som er oppgitt gjelder når det elektriske håndverktøyet brukes som beskrevet i bruksanvisningen. Hvis verktøyet skal brukes til andre formål og med annet tilbehør eller ikke er tilstrekkelig vedlikeholdt kan vibrasjonsnivået øke betraktelig.

- For å få en grundig vurdering av vibrasjonsbelastningen bør man også ta i betraktning den tiden håndverktøyet er frakoblet eller er i gang uten å bli brukt. Dette reduserer vibrasjonsbelastningen betydelig for den totale arbeidsperioden. Når man skal vurdere sikkerhetstiltak mot vibrasjonenes påvirkning på operatøren bør det tas hensyn til alle typer bruk av håndverktøyet.

Produktmerking med sikkerhetssymboler

Les hele bruksanvisningen.

Bruk alltid vernebriller, hørselsvern og støvmaske.

Kun til innendørs bruk.

max 40 °C

Hold batteriet på god avstand fra varme, som f.eks. vedvarende sollys, åpen ild, vann og fuktighet. Fare for eksplosjon.

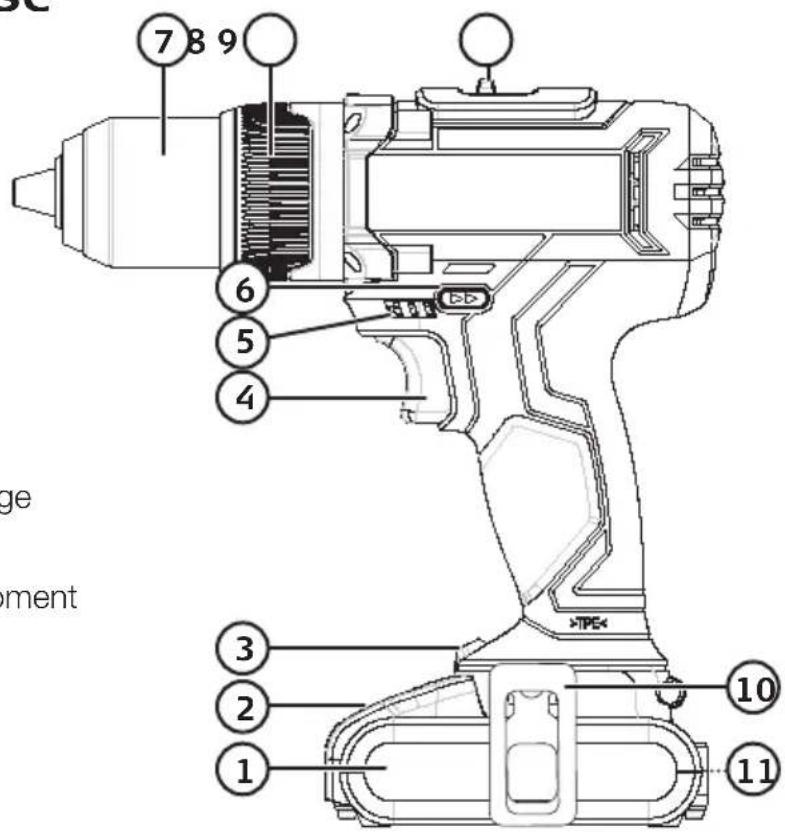

Produktbeskrivelse

1. Batteri 18 V/2,0 Ah
2. Batterilås
3. Belysning
4. Strømbryter (trinnløs)
5. Indikasjon for batteristatus
6. Bryter for høyre-/venstregange
7. Nøkkelfri chuck
8. Ratt for innstilling av dreiemoment og slagfunksjon
9. Omkobler for høyt/lavt gir
10. Belteholder
11. Indikasjon for batteristatus

Strømbryteren

• Velg høyre- eller venstregange med bryteren (6). Den har også en midtre stilling, og i denne innstillingen er strømbryteren låst. Hvis bryteren plasseres i den midtre innstillingen kan ikke verktøyet startes. Verktøyet startes og stoppes ved å trykke inn og slippe opp strømbryteren (4).
• Maskinen er utstyrt med trinnløs turtallregulering, noe som er utmerket, spesielt när man skal skru. Jo lengre du trykker avtrekkeren inn, desto høyere blir turtallet.

Belysning

Drillen er utstyrt med en lykt som er plassert ved batteriet for å gi best mulig lys. Lyset tennes når strømbryteren trykkes inn og slukkes når den slippes opp.

Batteriindikatorer

Obs! Indikatorene gir et tilnærmet riktig bilde av batteriets ladestatus. Prosenttallene nedenfor er ca. De to indikatorene kan av og til skille seg ut.

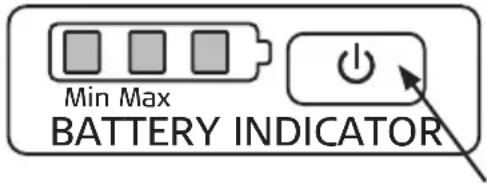

• På batteriet er det en indikator (11). Trykk inn den høyre knappen for vising av status.
• Det er også en batteriindikator (5) på drillen. Trykk strømbryteren halvveis inn for vising av batteristatus.

Når batteriet er 100 % fulladet lyser alle tre diodene. Ved ca. 90 % kapasitet igjen slukkes èn av diodene og de to andre lyser. Når det er 25 % igjen slukker en diode til og det er kun èn som lyser. Hvis ingen av diodene lyser er batteriet helt utladet og må lades.

Skrutrekker

Skrutrekkeren har et ratt (8) for innstilling av ønsket dreiemoment. Ved riktig innstilling slipper skrutrekkeren når den oppnår det forhåndsinnstilte dreiemomentet, for å unngå at skruen trekkes til for hardt. Styrken på momentet er avhengig av skruetype og størrelse, og hva skags materiale du skrur i. Start alltid med lavt dreiemoment og øk gradvis.

Slagboring

Still rattet (8) i slagboremodus (1). Bruk gjerne posisjon 2 på girkassen for å få den høyeste effektiviteten.

Høy-/lavgir

Bryteren (9) har to innstillinger: posisjon 1 gir 0–450 o/min, posisjon 2 gir 0–1600 o/min.

Lading

1. Batteriet tas ut av drillen ved å trykke inn batterilåsen (2) for så å trekkes ut. Hvis batteriet er varmt, f.eks. etter hard belastning, må det avkjøles før ladingen starter.
2. Støpselet kobles til et strømuttak. Den grønne lysdioden tennes.

3. Plasser batteriet i laderen. Den grønne dioden slukker og den røde lyser med et jevnt lys når lading pågår.

4. Når batteriet er fulladet lyser den grønne dioden med et jevnt skinn.

- Ladetiden er ca. 40 minutter.

- Batteriet kan bli varmt ved lading. Dette er helt normalt.

- Både lader og batteri fungerer best ved normal romtemperatur. Lad ikke i direkte sollys eller ved kalde temperaturer. Omgivelsestemperatur ved lading bør ligge på mellom 5 og 40 °C.

- Når batteriet er utladet vil elektronikken i batteriet skru av maskinen automatisk.

- Ved lengre oppbevaring (flere måneder) skal batteriet være ladet.

Overbelasting og beskyttelse

Maskinen/batteriet er utstyrt med diverse beskyttelser for å unngå skader på maskinen og batteriet.

• Ved kortvarig høy belastning kan overbelastningsvernet stenge maskinen/batteriet. Beskyttelsen stilles tilbake av seg selv. Slipp strømbryteren og vent i noen sekunder. Pass på at maskinen ikke er belastet og start den på nytt. Nå skal maskinen fungere vanlig igjen.
• Ved høy belastning over lengre tid kan et overopphetingsvern skru av maskinen/batteriet. Beskyttelsen stilles seg tilbake selv etter at temperaturen har sunket til et sikkert nivå. La maskinen/batteriet avkjøles før den startes igjen. For høye temperaturer kan også oppstå ved direkte sollys. Utsett derfor ikke maskinen for direkte sollys over tid.
• Batteriet har en verneanordning som virker inn når batteriet er utladet. Denne skrur av maskinen automatisk og batteriet må lades.

Maskinen har en nøkkelløs chuck som gjør skifte av bor eller bits svært enkelt for hånd. Drei til venstre for å skru igjen og til høyre for å løsne. Forviss deg om at boret sitter godt fast og at det er sentrert i chucken.

Råd og tips om boring

• Still inn rattet (8) på boremodus (
- Ved boring i materialer med glatt overflate, som i keramiske fliser etc., bør man feste en kraftig teipbit der man skal bore. Dette for at boret ikke skal gli bort fra punktet du ønsker å bore.
- Ved boring i metall bør du først bruke en kjørner og lage en grop der du skal bore. Denne gropen forhindrer at boret glir sideveis når boringen starter.
- Ved boring i metall bør du også bruke gjenge-/skjærolje for å spare verktøyet.
- Bruk alltid tvinge/skrustikke for å holde emnet som skal bearbeides fast.
- Ved boring i vegg må man forsikre seg om at det ikke bores i vannrør, strømkabler, gassledninger etc.

Stell og vedlikehold

• Hold alltid ventilasjonsåpningene på motoren frie forurensninger.
• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.
• Når produktet ikke skal brukes på en stund skal batteriet være fulladet når det stues bort.
• Drillen skal oppbevares tørt og utenfor barns rekkevidde.

Feilsøking

Problem Mulig	årsak Tiltak
Maskinen virker ikke.	Batteriet er utladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Feil på strømbryteren. Kontakt kundeservicen.
Maskinen går sakte og/eller skrur seg av.	Sløvt eller skadet bor. Skift det.
	For hard mating. Reduser matingen.
	Batteriet er utladet. Lad batteriet.
	Batteriet er overopphetet. La batteriet avkjøles.
	Motoren er overopphetet. La motoren avkjøles.
Ulyd fra maskinen og/eller store vibrasjoner.	Boret/verktøyet er ikke sentrert eller er feil montert.	Kontroller at boret/verktøyet er sentrert og riktig montert og trukket til.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdnings-avfallet. Dette gjelder i hele E∅S-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Vibrasjonsverdi a h, ID 9,397 m/s², K: 1,5 m/s² (slagboring i betong)

a_h,D 2,270 m/s ^2 , K: 1,5 m/s ^2 (boring i metall)

Vekt 1,35 kg

Ruuvinväännin 18 V

Tuotenro 40-9930 Malli CDI218LB1.1
