Produkttyp	Lasermätare
Varumärke	Cocraft
Modell	HL-XW40
Mätområde	0,05 – 40 m
Noggrannhet	±1,5 mm
Upplösning	0,001 m
Lasertyp	Klass 2, 650 nm, <1 mW
Strålstorlek	25 mm vid 30 m
IP-klassning	IP52
Strömförsörjning	2 x AA/LR6 alkaliska batterier
Batteritid	Upp till 10 000 mätningar
Automatisk avstängning (laser)	30 sekunder
Automatisk avstängning (enhet)	3 minuter
Mått	120 x 55 x 30 mm
Driftstemperatur	-5 till +40 °C
Förvaringstemperatur	-20 till +60 °C
Funktioner	Distans, area, volym, indirekt mätning (Pythagoras), addition/subtraktion, kontinuerlig mätning, bakgrundsbelyst display
Mätreferenspunkter	Fram, bak, stativfäste (1/4")
Måttenheter	m, ft, in (olika bråk), 尺
Förpackningsinnehåll	Lasermätare, bärväska, batterier, bruksanvisning
Skötsel och underhåll	Förvaras rent och torrt; undvik stötar, kraftiga vibrationer, höga temperaturer; ta ur batteriet om det inte används under en längre tid
Säkerhetsfunktioner	Klass 2-laser; rikta aldrig blicken mot strålen; håll borta från barn; risk för reflekterande ytor

Vanliga frågor - HL-XW40 Cocraft

Hur sätter jag på lasermätaren?

Tryck på ON-knappen för att slå på enheten och aktivera lasern. Laserindikatorn visas på displayen.

Hur ändrar jag mätreferenspunkten?

Tryck upprepade gånger på referensknappen tills önskad referenspunkt (fram, bak eller stativfäste) visas i displayens övre vänstra hörn.

Vilka enheter kan jag mäta i?

Du kan växla mellan meter (m), fot (ft), tum (in) med olika bråk och den kinesiska enheten 尺. Håll inne enhetsknappen för att växla.

Hur gör jag en areamätning?

Tryck på funktionsknappen en gång för att välja areamätning. Mät först längden, sedan bredden. Arean beräknas automatiskt.

Vad gör kontinuerlig mätning?

Håll inne mätknappen i cirka 3 sekunder för att gå in i kontinuerligt läge. Den visar avstånd i realtid och visar de uppmätta minimi- och maximivärdena.

Hur adderar eller subtraherar jag mätningar?

Gör en mätning och tryck på spara-knappen för att lagra den. Mät sedan igen och tryck på + eller - för att addera eller subtrahera den andra mätningen från den första. Resultatet visas längst ner.

Vad betyder felkoder som Err01?

Err01 anger att avståndet är utanför räckvidden. Mät kortare avstånd. Err02 betyder svag reflektion; välj en bättre målyta. Err03 är displayöverflöde; dela upp mätningen. Err04 är ett Pythagorasfel; gör om mätningen. Err05 betyder lågt batteri; byt batterier. Err06 är temperatur utanför räckvidden. Err07 är för mycket bakgrundsljus; mät i mörkare förhållanden.

Hur ofta ska jag byta batterier?

Byt batterier när batterisymbolen på displayen visar tomt. Mätaren kan göra upp till 10 000 mätningar på nya alkaliska AA-batterier.

Kan jag använda lasermätaren genom glas?

Nej, enheten kan inte mäta mot eller genom glasytor eftersom reflektioner kan orsaka felaktiga avläsningar. Använd en bit kartong på mjuka eller ojämna ytor.

Hur rengör och underhåller jag lasermätaren?

Torka av instrumentet med en mjuk trasa vid behov. Förvara det i en ren, torr miljö. Ta ur batteriet om det inte används under en längre tid. Undvik stötar, kraftiga vibrationer och höga temperaturer.

BRUKSANVISNING HL-XW40 Cocraft

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Säkerhet

Varning!

• Laser, klass 2 (EN 60825-1:2007).
• Titta aldrig in i laserstrålen.
• Rikta aldrig laserstrålen mot ögonen på människor eller djur.
• Använd inte avständsmätaren på eller nära högreflekterande ytor eftersom laserstrålen kan reflekteras in i dina eller andras ögon.
• Förvara avständsmätaren utom räckhåll för barn.

2. Produktbeskrivning

• Noggrann mätning med laser.
• Minne och matematisk funktion för beräkning av ytor, volym, sammanlagda mätningar och indirekt mätning av höjd.
• Display med bakgrundsbelysning.
  • Mätområde 0,05–40 m.
  • Automatisk avstängning.
• Stativgänga 14 ".

2.1 Detta ingår i förpackningen

• Väska
- Laseravständsmätare
- Batterier
- Bruksanvisning

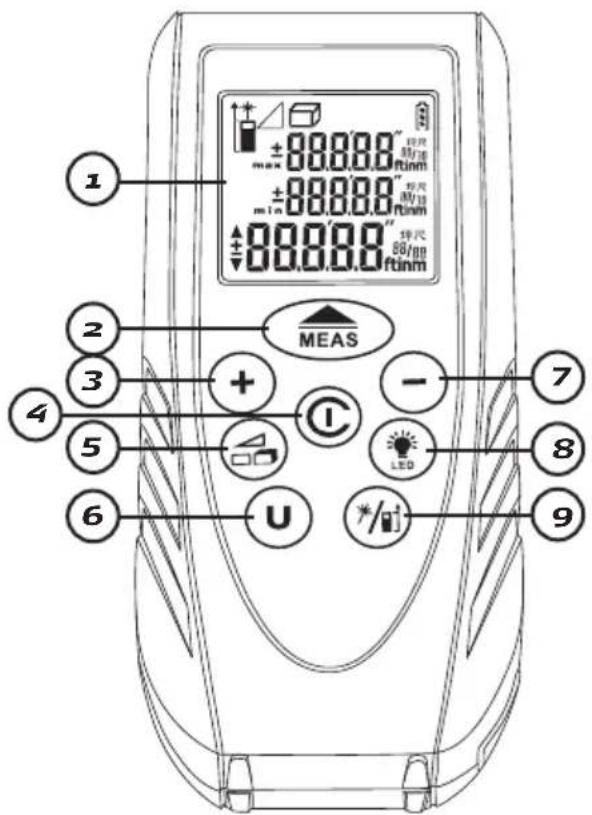

2.2 Knappar och funktioner

1. LCD-display

2. Tryck för att göra mätning eller håll in för kontinuerlig mätning.

3. ✉ Tryck för att lägga till ett mätvärde till föregående mätvärde (addera).

4. Tryck för att slå på avständsmätaren, håll in för att stänga av .

5. Tryck för att ändra mätfunktion för area, volym eller indirekt mätning.

6. ⓤ Tryck för att välja mätenhet: meter (m), fot (ft) eller tum (in).

7. ⏻ Tryck för att dra ifrån ett mätvärde från föregående mätvärde (subtrahera).

8. Tryck för att tända displayens bakgrundsbelysning.

9. Fnick för att ändra mätreferens. Avständsmätaren har 3 referenser: på övre och nedre kanten samt på stativgångan på baksidan. Håll in för att aktivera eller stänga av laserstrålen.

10. Stativgänga 1/4"

11. Batterilock

12. Mottagningsfönster

13. Laserfönster


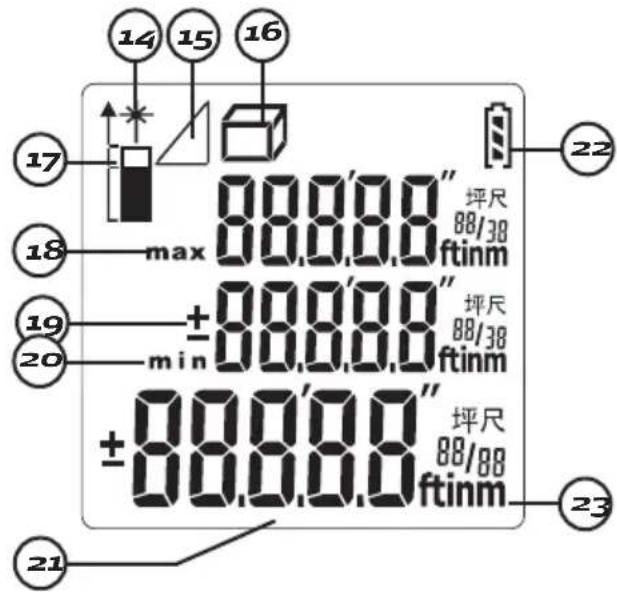

2.3 Display

Displayen visar aktiverad funktion.

1. Laserindikator som visar om laserstrålen är aktiverad.
2. Indirekt mätning enligt Pythagoras sats.

3. Mätfunktioner

4. Ytmätning
   • Volymmätning

5. Vald referenspunkt på avständsmätaren.

6. Visar högsta mätvärde vid kontinuerlig mätning.
7. Visar om mätresultatet adderas till eller subtraheras från föregående mätning.
8. Visar lägsta mätvärde vid kontinuerlig mätning.
9. Visar aktuellt mätresultat och mätenhet.
10. Visar batteristatus, byt batterier när batterisymbolen visas ofylld på displayen.
11. Visar vald måttenhet.

3. Mätning

Viktigt

• Mätning mot en hård, plan och fri yta ger bästa noggrannhet. Se till att det inte finns några hinder mellan avständsmätaren och vtan du ska mäta avståndet till.
• Avständet räknas från den övre eller nedre kanten eller från stativgångan på baksidan.
• Om du ska mäta avståndet till en yta som är mjuk, oregelbunden eller för liten, placera en kartongbit framför.
• Avständsmätaren kan inte mäta mot eller igenom glasytor. Laserstrålen får ej brytas av glas eller fönster. Reflexer kan ge felaktigt resultat.

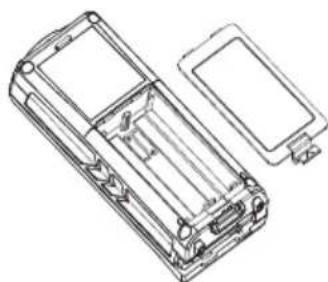

3.1 Sätt i batterier

1. Öppna batterilocket på baksidan.
2. Sätt i 2 x AA/LR6 alkaliska batterier enligt märkning i batterifacket.

Obs! Kontrollera alltid innan mätning att rätt måttenhet är vald, symbolen visas i nedre högra hörnet (se Välj måttenhet). Kontrollera att rätt referenspunkt är vald (se Ändra mätreferens).

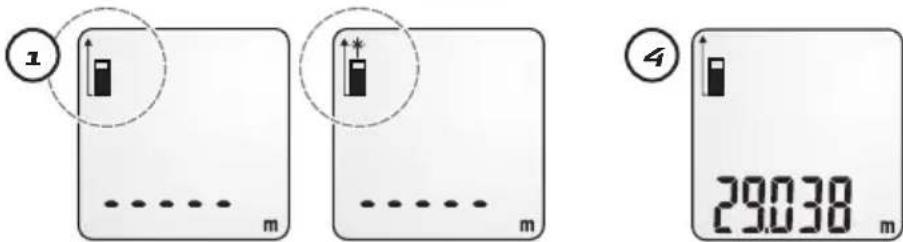

1. Tryck på Ⓞ för att slå på avständsmätaren och aktivera laserstrålen. Laserindikatorn visas när laserstrålen är aktiverad.
2. Aktivera bakgrundsbelysningen vid behov. Tryck på 📄.
3. Rikta laserstrålen mot mätområdet och tryck på NEAS en gång för att mäta (en ton hörs när mätningen är klar).
4. Det uppmätta avståndet visas på displayen.
5. Om du inte trycker på någon knapp under 30 sekunder stängs lasern av automatiskt och efter 3 minuter stängs avständsmätaren av helt.

3.3 Addera eller subtrahera mättal

Lämpligt då man t.ex. måste dela upp mätningarna p.g.a. hinder.

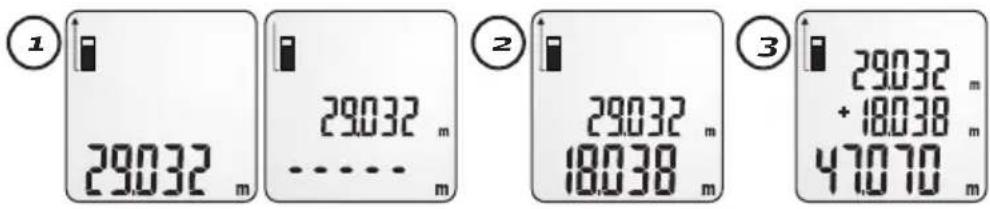

Exempel: Addera ett mätresultat

1. Gör en första mätning. Det kan vara avständsmätning eller mätning av area eller volym. Tryck sedan på + för att spara mätvärdet temporärt.
2. Rikta laserstrålen mot nästa mätområde och tryck på 📂 en gång till för att mäta. Tryck sedan på + för att addera mätresultatet till det sparade mätvärdet.
3. Summan kommer att visas längst ner på displayen. De två adderade mätningarna visas överst på displayen.
4. Fortsätt addera genom att trycka på ⚠ så att summan flyttas upp och börja om från punkt 2.

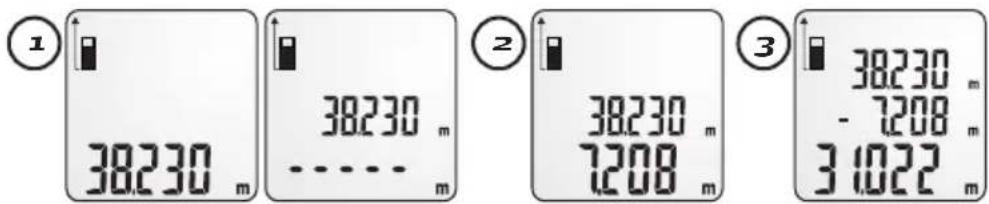

Exempel: Subtrahera ett mätresultat

1. Gör en första mätning. Det kan vara avständsmätning eller mätning av area eller volym Tryck sedan på + för att spara mätvärdet temporärt.
2. Rikta laserstrålen mot nästa mätobjekt och tryck på 📄 en gång till för att mäta. Tryck sedan på ⏻ för att subtrahera detta mätvärde från det tidigare.
3. Summan kommer att visas längst ner på displayen. De två tidigare mätresultaten visas överst på displayen.
4. Fortsätt subtrahera genom att trycka på så att summan flyttas upp och börja om från punkt 2.

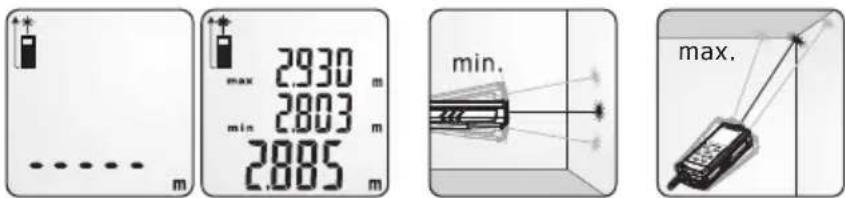

3.4 Kontinuerlig mätning

1. För att starta kontinuerlig mätning, håll in i 3 sekunder och släpp den sedan. Laserstrålen aktiveras automatiskt.
2. Tryck på MEAS om du vill göra paus i mätningen. Tryck på MEAS för att fortsätta mätningen.
3. Under mätningen visas min- och maxvärdet på displayen.
4. För att avsluta mätning, gör först paus med Ⓜ och tryck sedan på Ⓗ för att avsluta.

3.5 Ändra mätreferens

Avständsmätaren har enligt displayen 3 valbara mätreferenser. Den senast använda mätreferensen är förvald som mätreferens vid nästa mätning.

Vid behov kan mätreferensen ändras så här:

Tryck på 📌upprepade gånger tills önskad mätreferens visas som en symbol i övre vänstra hörnet på displayen.

Mätning från den övre kanten av avständsmätaren.

Mätning från den nedre kanten av avständsmätaren.

Mätning från stativgångan (på baksidan).

3.6 Välj måttenhet

Håll in Ⓗ tills önskad måttenhetssymbol visas i nedre högra hörnet, släpp då knappen. Dessa måttenheter finns:

	meter feet	inch (x, x)		0'0" 1/32	inch (x/x)	尺
Längd m ft in				0'0" 1/32	in	尺
Area m^2 ft^2 ft^2	ft^2 ft^2 2					坪/尺
Volym m^3 ft^3 ft^3 ft^3 m^3

Obs! När du slår på avständsmätaren är samma måttenhet inställd som när avständsmätaren stängdes av.

Obs! Kontrollera alltid innan mätning att rätt måttenhet är vald, symbolen visas i nedre högra hörnet (se Välj måttenhet). Kontrollera att rätt referenspunkt är vald (se Ändra mätreferens).

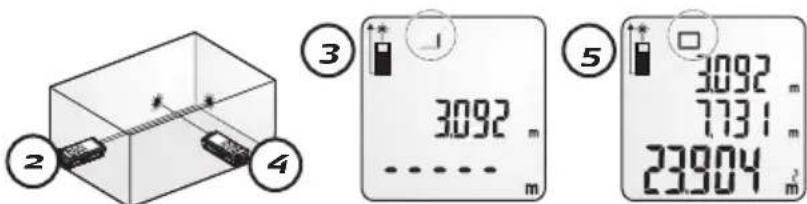

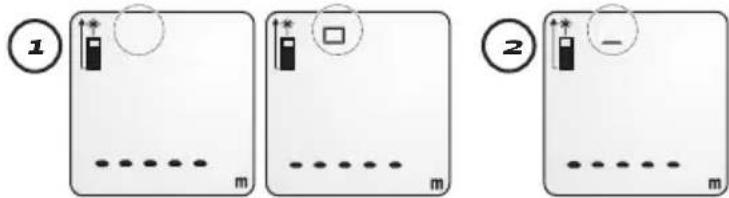

4.1 Beräkning av area

Följ anvisningarna på displayen. Avståndet som står i tur att mätas blinkar i figuren.

1. Tryck på en gång för att välja areamätning (en rektangel visas på displayen). Den ena sidan i rektangeln blinkar.

2. Rikta laserstrålen mot den första mätytan och tryck på för att göra första mätningen (en ton hörs när mätningen är klar).

1. Det uppmätta avståndet för första mätningen visas på displayen. Den andra sidan blinkar i rektangeln.

2. Rikta laserstrålen mot den andra mätytan och tryck på MEAS en gång till för att göra nästa mätning (en ton hörs när mätningen är klar).

3. Båda mätresultaten visas överst på displayen. Resultatet (arean) visas längst ner på displayen.

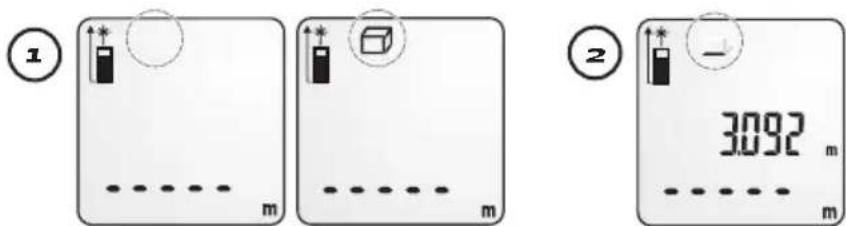

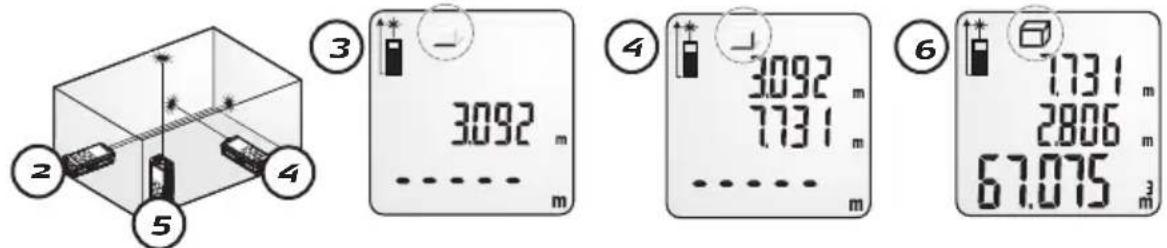

4.2 Beräkning av volym

Följ anvisningarna på displayen. Avståndet som står i tur att mätas blinkar i figuren.

1. Tryck på ②gånger för att välja volymmätning (en kub visas på displayen). Den ena sidan i rektangeln blinkar.

2. Rikta laserstrålen mot den första mätytan och tryck på för att göra första mätningen (en ton hörs när mätningen är klar).

1. Det uppmätta avståndet för första mätningen visas på displayen.

2. Rikta laserstrålen mot den andra mätytan och tryck på för att göra nästa mätning (en ton hörs när mätningen är klar).

3. Rikta laserstrålen mot den tredje mätytan och tryck på för att göra nästa mätning (en ton hörs när mätningen är klar).

4. De 2 senaste mätresultaten visas överst på displayen. Resultatet (volymen) visas längst ner på displayen.

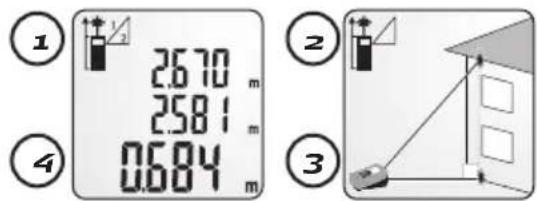

4.3 Indirekt mätning

Följ anvisningarna på displayen. Avståndet som står i tur att mätas blinkar i figuren.

Lasermätaren använder Pythagoras sats ( a^2 + b^2 = c^2 ) för att mäta höjd indirekt.

1. Tryck på för att välja indirekt mätning (en triangel visas på displayen).

2. Rikta avständsmätaren mot höjden på mätytan (den linje i symbolen som blinkar). Tryck på MEAS för att utföra den första mätningen.

3. Rikta avständsmätaren horisontellt mot mätytan (den linje i symbolen som blinkar). Tryck på NEAS för att utföra mätningen.

4. Höjden (den linje i symbolen som blinkar) beräknas automatiskt och visas på displayen.

4.4 Aktivera bakgrundsbelysning

Tryck på Ⓞ för att aktivera bakgrundsbelysningen vid behov.

5. Skötsel och underhåll

- Avständsmätaren är ett känsligt instrument som bör hanteras varsamt.

- Utsätt inte instrumentet för stötar, vibrationer eller extrema temperaturer.

- Förvara instrumentet i ett torrt och rent utrymme.

- Utsätt inte instrumentet för damm och fukt eftersom linsen kan skadas.

• Torka vid behov av instrumentet med en miuk trasa.

• Ta ur batteriet om instrumentet inte ska användas under en längre tid.

- Byt batterier när batterisymbolen visas ofylld på displayen.

6. Felsökning

Felkod Felbeskrivning Förslag till lösning
Err01	Utanför räckvidden. Mät kortare avstånd.
Err02	Den reflekterade signalen är för svag. Välj en bättre mätyta.
Err03	Utanför displayens visningsområde, maxvärde 99999, vid t.ex. areamätning.	Gör om mätningen i flera steg.
Err04	Räknefel i Pythagoras sats. Kontrollera att mätningen har gjorts rätt.
Err05	Dåligt batteri. Byt batterier.
Err06	Utanför rekommenderat temperatur-område.	Mät vid lämplig temperatur.
Err07	Omgivande ljus är för starkt. Mät när det blir mörkare, se till att skugga mätområdet.

7. Specifikationer

Modell CA640

Mätområde 0,05–40 meter

Upplösning 0,001 meter

Noggrannhet ±1,5 mm

Mäthastighet 0,5 sekunder

Lasertyp 650 nm, Klass 2, < 1 mW

Strålens storlek ∅ 25 mm vid 30 meter

IP-klassning IP52

Batterier 2 x AA/LR6 – batterier

Batteri livslängd Upp till 10 000 mätningar

Mått 120 x 55 x 30 mm

Användningstemperatur - 5 till + 40 °C

Förvaringstemperatur - 20 till + 60 °C

Automatisk avstängning Laser 30 sekunder

Avständsmätare 3 minuter
