Produkttype	Lasermåler
Merke	Cocraft
Modell	HL-XW40
Måleområde	0.05 – 40 m
Nøyaktighet	±1.5 mm
Oppløsning	0.001 m
Lasertype	Klasse 2, 650 nm, <1 mW
Strålestørrelse	25 mm ved 30 m
IP-klassifisering	IP52
Strømforsyning	2 x AA/LR6 alkaliske batterier
Batterilevetid	Opptil 10 000 målinger
Automatisk avstenging (laser)	30 sekunder
Automatisk avstenging (enhet)	3 minutter
Dimensjoner	120 x 55 x 30 mm
Driftstemperatur	-5 til +40 °C
Lagringstemperatur	-20 til +60 °C
Funksjoner	Avstand, areal, volum, indirekte måling (Pythagoras), addisjon/subtraksjon, kontinuerlig måling, bakgrunnsbelyst display
Målereferansepunkter	Foran, bak, stativfeste (1/4")
Måleenheter	m, ft, in (ulike brøker), 尺
Pakkens innhold	Lasermåler, bæreveske, batterier, bruksanvisning
Pleie og vedlikehold	Oppbevares rent og tørt; unngå støt, kraftige vibrasjoner, høye temperaturer; ta ut batteriet hvis ikke i bruk over lengre tid
Sikkerhetsfunksjoner	Klasse 2 laser; se aldri inn i strålen; holdes unna barn; farlig med reflekterende overflater

Ofte stilte spørsmål - HL-XW40 Cocraft

Hvordan slår jeg på lasermåleren?

Trykk på ON-knappen for å slå på enheten og aktivere laseren. Laserindikatoren vises på displayet.

Hvordan endrer jeg målereferansepunktet?

Trykk gjentatte ganger på referanseknappen til ønsket referansepunkt (foran, bak eller stativfeste) vises i øvre venstre hjørne av displayet.

Hvilke enheter kan jeg måle i?

Du kan bytte mellom meter (m), fot (ft), tommer (in) med ulike brøker, og den kinesiske enheten 尺. Hold inne enhetsknappen for å bla gjennom.

Hvordan utfører jeg en arealmåling?

Trykk på funksjonsknappen én gang for å velge arealmåling. Mål først lengden, deretter bredden. Arealet beregnes automatisk.

Hva gjør kontinuerlig målingsmodus?

Hold inne måleknappen i ca. 3 sekunder for å gå inn i kontinuerlig modus. Den viser sanntidsavstand og viser minimums- og maksimumsverdiene som måles.

Hvordan legger jeg til eller trekker jeg fra målinger?

Ta en måling og trykk på lagreknappen for å lagre den. Mål deretter igjen og trykk på + eller - knappen for å legge til eller trekke fra den andre avlesningen fra den første. Resultatet vises nederst.

Hva betyr feilkoder som Err01?

Err01 indikerer at avstanden er utenfor rekkevidde. Mål kortere avstander. Err02 betyr svak refleksjon; velg en bedre måleflate. Err03 er displayoverløp; splitt målingen. Err04 er en Pythagoras-feil; gjør målingen på nytt. Err05 betyr lavt batteri; bytt batterier. Err06 er temperatur utenfor rekkevidde. Err07 er for mye bakgrunnslys; mål under mørkere forhold.

Hvor ofte bør jeg bytte batterier?

Bytt batteriene når batterisymbolet på displayet vises tomt. Måleren kan ta opptil 10 000 målinger på ferske alkaliske AA-batterier.

Kan jeg bruke lasermåleren gjennom glass?

Nei, enheten kan ikke måle mot eller gjennom glassflater fordi refleksjoner kan gi feilaktige avlesninger. Bruk et stykke papp på myke eller ujevne overflater.

Hvordan rengjør og vedlikeholder jeg lasermåleren?

Tørk instrumentet med en myk klut ved behov. Oppbevar det i et rent, tørt miljø. Ta ut batteriet hvis det ikke skal brukes over lengre tid. Unngå støt, kraftige vibrasjoner og høye temperaturer.

BRUKSANVISNING HL-XW40 Cocraft

Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.

Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

(Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

Advarsel!

• Laser, klasse 2 (EN 60825-1:2007).
• Se aldri inn på laserstrålen.
• Laserstrålen må heller ikke rettes mot andre personer eller dyrs øyne.
• Avstandsmåleren må ikke brukes mot eller nær høyreflekterende flater, fordi strålene da vil reflekteres tilbake til deg eller andres øyne.
• Oppbevares utilgjengelig for barn.

2. Produktbeskrivelse

• Nøyaktig måling med laser.
• Minne og matematisk funksjon for beregning av flater, volum, summeringsmålinger og indirekte måling av høyde.
• Display med bakgrunnsbelysning.
• Måleområde 0,05 – 40 m.
• Automatisk avstenging.
  • Gjengestørrelse på stativ 1/4".

2.1 Dette følger med

• Veske
• Laseravstandsmåler
• Batterier
• Bruksanvisning

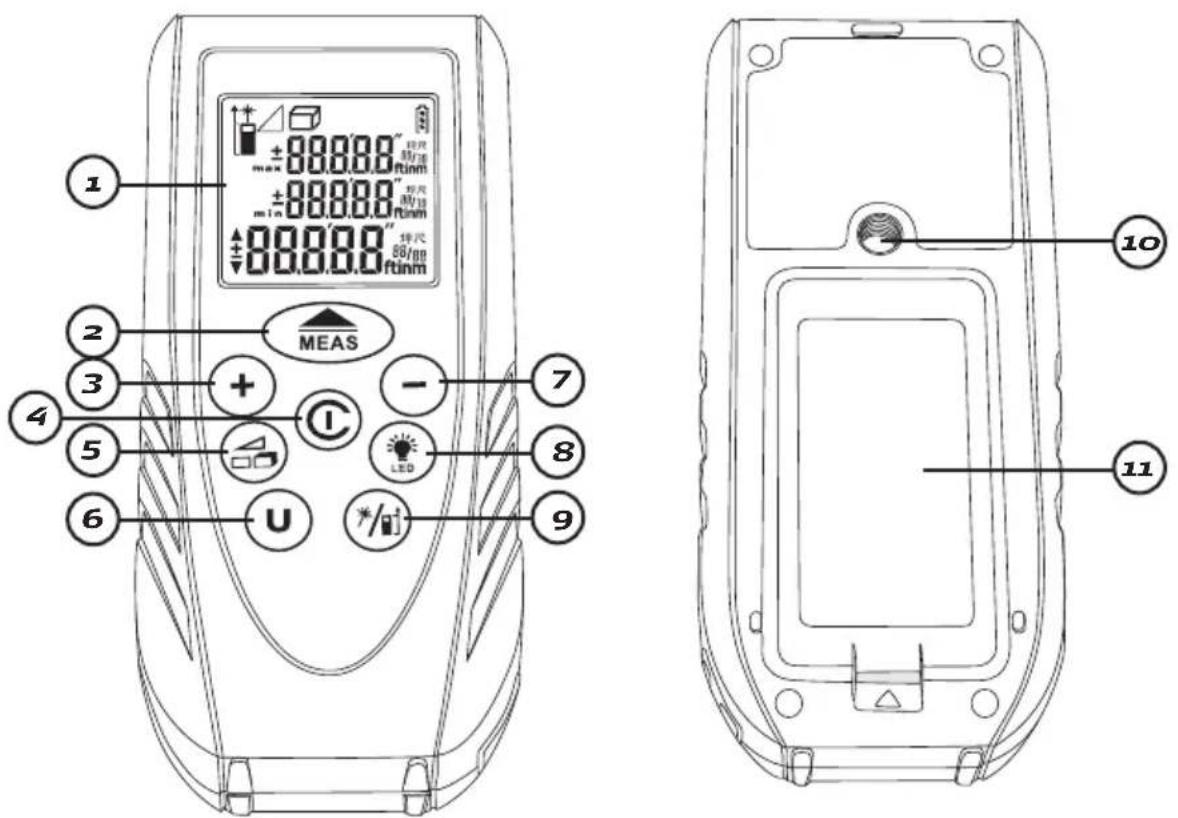

2.2 Knapper og funksjoner

1. LCD-skjerm
2. Trykk for å måle eller hold inne for kontinuerlig måling.
3. • Trykk for å legge til en måleverdi til foregående måleverdi (summere/addere måleverdier).
4. Trykk for å slå på avstandsmåleren, hold inne for å skru av.
5. Trykk for å endre målefunksjon mellom areal, volum eller indirekte måling.
6. U Trykk for å velge måleenhet: meter (m), fot (ft) eller tommer (in).
7. ⏻ Trykk for å trekke en måleverdi fra foregående måleverdi (subtrahere).
8. Trykk for å tenne bakgrunnsbelysningen på skjermen.
9. Fnikk for å endre målereferanse. Avstandsmåleren har 3 referanseflater: fram- og bakside og bakre kant på stativet. Holdes inne for å aktivere eller deaktivere laserstrålen.
10. Gjenger til stativet 1/4"

11. Batterilokk

12. Mottaksvindu

13. Laservindu


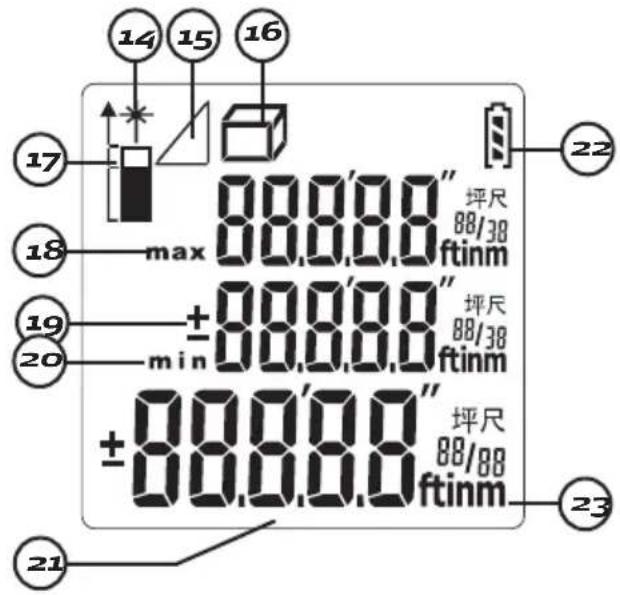

2.3 Skjerm

Skjermen viser aktivert funksjon.

1. Laserindikator viser om laserpekeren er aktivert.
2. Indirekte måling etter Pythagoras læresetning.

3. Målefunksjoner

4. Flatemåling
   • Volummåling

5. Valgt referansepunkt på avstandsmåleren.

6. Maxdisplay viser den høyeste måleverdien ved kontinuerlig måling.
7. Viser om måleresultatet legges til (adderes) eller trekkes fra (subtraheres) fra foregående måling.
8. Min. display viser den laveste måleverdien ved kontinuerlig måling.
9. Hovedskjerm som viser aktuelt måleresultat og måleenhet.
10. Viser batteristatur. Skift batterier när batterisymbolet på skjermen er tomt.
11. Viser valgt måleenhet.

3. Bruk

Viktig

• Beste resultater oppnås ved måling mot en hard, plan og fri flate. Påse at det ikke er noen hindringer i veien på avstanden som skal måles.
• Avstanden regnes fra framkant, underkant eller fra stativgiengene på baksiden.
• Hvis det skal måles en avstand til en flate som er myk, ujevn eller liten, plasser en pappstykke på flaten først.
• Avstandsmåleren kan ikke måle mot eller gjennom glassflater. Laserstrålen må ikke brytes av glass eller vinduer. Reflekser kan gi feil måleresultater.

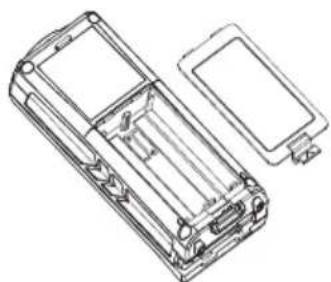

3.1 Sett i batterier

1. Åpone batterilokket, som er på instrumentets bakside.
2. Plasser 2 stk. AA/R6-batterier i batteriholderen. Følg merkingen.

Obs! Kontroller alltid, før målingen starter, at riktig måleenhet er valgt. Symbolet vises i det nedre høyre hjørnet. (se Velg måleenhet). Kontroller at riktig referansepunkt er valgt (se Endre referansepunkt).

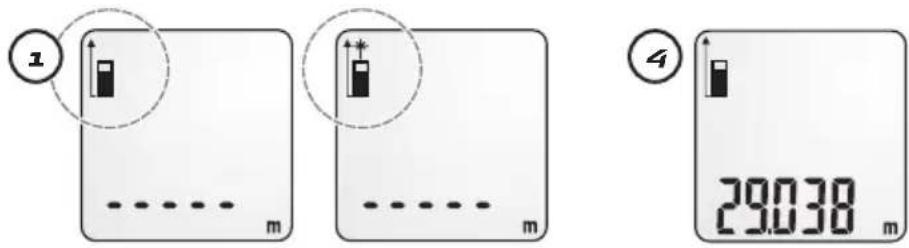

1. Trykk på © for å skru på avstandsmåleren og aktivere laserstrålen. Laserindikatoren vises när laserstrålen er aktivert
2. Aktiver bakgrunnsbelysningen ved behov ved å trykke på
3. Sikt inn måleområdet med laserstrålen og trykk på en gang for å måle (en lyd vil høres när målingen er fullført).
4. Den målte avstanden vises på skiermen.
5. Hvis ingen av knappene trykkes inn i løpet av 30 sekunder stenges lasermåleren automatisk, og etter 3 minutter skrus avstandsmåleren helt av.

3.3 Legge sammen eller trekke fra måletall

Passer bra f.eks. for å dele opp ved målinger hvor det er hindringer.

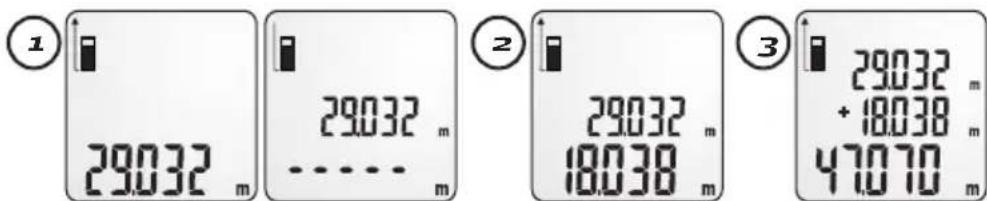

Eksempel: Legge sammen måleresultater

1. Foreta først en måling. Det kan være avstandsmåling, arealmåling eller volumberegning. Trykk deretter på + for å lagre måleverdien midlertidig i minnet.
2. Vend laserstrålen mot neste måleområde og trykk på ⚠ en gang til, for å måle. Trykk deretter på + for å legge måleverdien til den lagrede måleverdien.
3. Summen vises nederst på skjermen. De to summene som er lagt sammen (addert) vises øverst på skjermen.
4. Fortsett å summere ved å trykke på + sånn at summen flyttes opp og fortsett fra punkt 2.

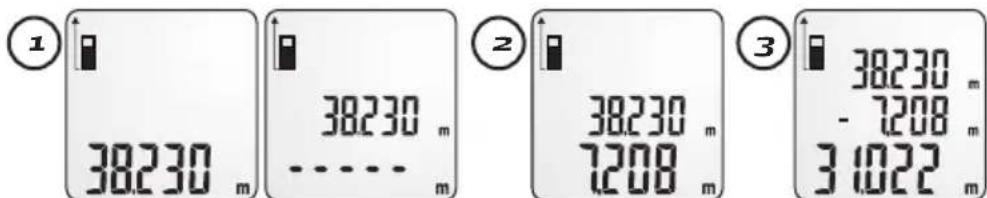

Eksempel: Trekke fra et måleresultat

1. Foreta først en måling. Det kan være avstandsmåling, arealmåling eller volumberegning. Trykk deretter på + for å lagre måleverdien midlertidig.
2. Vend laserstrålen mot neste måleobjekt og trykk på MEAS en gang til, for å måle. Trykk deretter på — for å subtrahere denne måleverdien fra tidligere måleresultat(er).
3. Summen vises nederst på skjermen. De to tidligere måleresultatene vises øverst på skjermen.
4. Fortsett å subtrahere ved å trykke på ⏻ sånn at summen flyttes opp, og fortsett fra punkt 2.

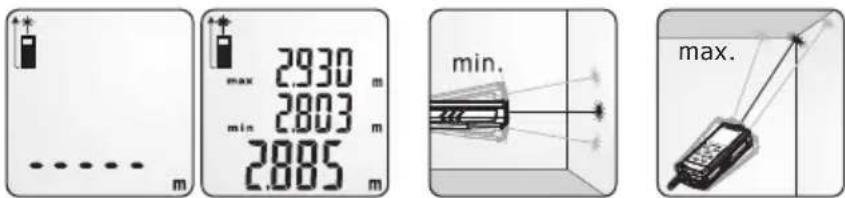

3.4 Kontinuerlig måling

1. For å starte kontinuerlig måling holdes inne i 3 sekunder. Slipp den deretter opp. Laserstrålen aktiveres automatisk.
2. Trykk på hvis du ønsker å ta pause i målingene. Trykk på for å fortsette målingen.
3. Under målingen vises min- og maksverdien på skjermen.
4. Når målingen skal avsluttes tas først en pause med MEAS. Trykk deretter på © for å avslutte.

3.5 Endre målereferanse

Avstandsmåleren har 3 valgfrie målereferanser. Den sist brukte målereferansen er forvalgt som referanse ved neste måling.

Trykk på ♦jentatte ganger til ønsket målereferanse vises som et symbol i øvre venstre hjørnet på displayet.

Måling fra bakre kant av avstandsmåleren.

Måling fra stativgjengen (på instrumentets bajside).

3.6 Velg måleenhet

Hold Ⓗ inne til ønsket måleenhetssymbol vises nede i høyre hjørne og slipp så opp. Dette er måleenhetene man kan velge:

	meter feet inch (x, x)			0'0" 1/32	inch (x/x)	尺
Lengde m ft in				0'0" 1/32	in	尺
Area m^2 ft^2 ft^2	ft^2 ft^2 2					坪/尺
Volum	m^3 ft^3 ft^3 ft^3	ft^3	m^3

Obs! Når avstandsmåleren skrus på er den innstilt på den måleenheten som sist ble brukt (da instrumentet ble skrudd av).

4. Beregningsfunksjoner

Obs! Kontroller alltid at riktig måleenhet er valgt før målingen starter. Symbolet vises i det nedre høyre hjørnet. (se Velg måleenhet). Kontroller at riktig referansepunkt er valgt (se Endre referansepunkt).

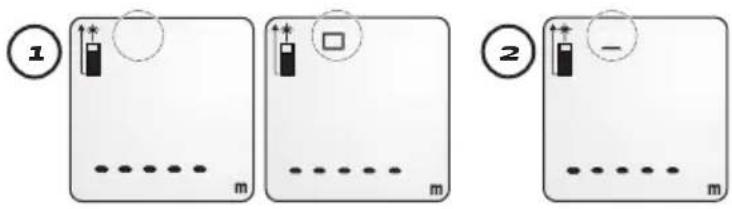

4.1 Beregning av areal

Følg anvisningene på skjermen. Avstanden, som skal måles, blinker i figuren.

1. Den målte avstanden vises på skjermen. Den andre siden i rektangelet blinker.

2. Sikt inn måleområdet med laserstrålen og trykk på 📄 en gang til for å måle (en lyd vil høres når målingen er fullført).

3. Begge måleresultatene vises øverst på skjermen. Resultatet (arealet) kommer opp nederst på skjermen.

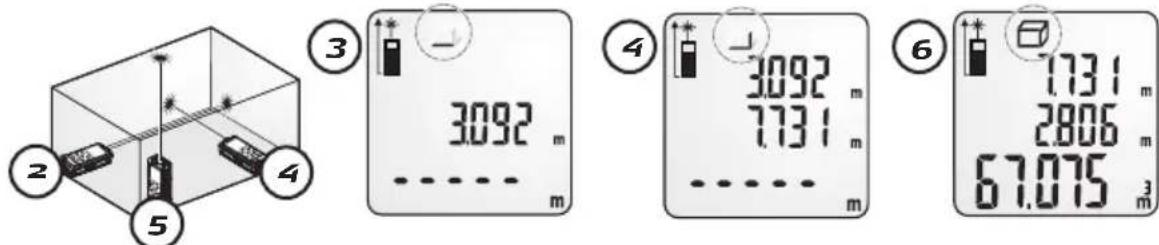

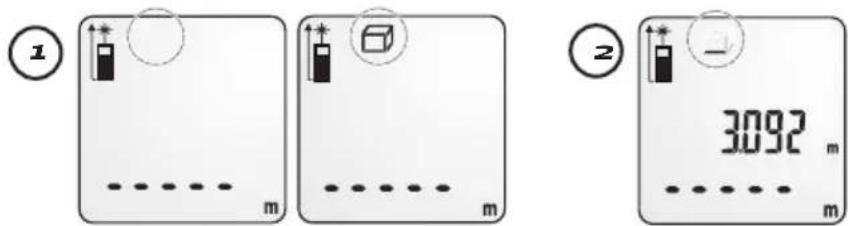

4.2 Beregning av volum

Følg anvisningene på skjermen. Avstanden, som skal måles, blinker i figuren.

1. Trykk på to ganger for å velge volummåling (en kube vises på skjermen). Den ene siden i rektangelet blinker.

2. Vend laserstrålen mot den første måleflaten og trykk på for å måle (en lyd vil høres når målingen er fullført).

1. Den målte avstanden vises på skjermen.

2. Vend laserstrålen mot den andre måleflaten og trykk på for å måle (en lyd vil høres när målingen er fullført).

3. Vend laserstrålen mot den tredje måleflaten og trykk på for å måle (en lyd vil høres när målingen er fullført).

4. De to tidligere måleresultatene vises øverst på skjermen. Resultatet (volumet) kommer opp nederst på skjermen.

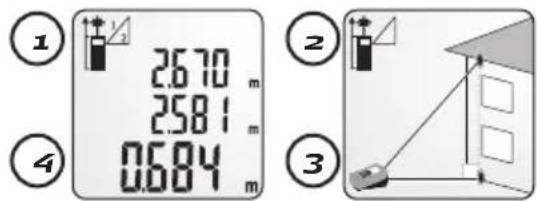

4.3 Indirekte måling

Følg anvisningene på skjermen. Avstanden, som skal måles, blinker i figuren.

Instrumentet bruker Pytagoras læresetning (a² + b² = c²) for å beregne en høyde indirekte.

1. Trykk på för å velge indirekte måling (en trekant vises på skjermen).

2. Vend avstandsmåleren mot høyden på måleflaten (den linjen som blinker på symbolet). Trykk på MEAS for å utføre den første målingen.

3. Vend avstandsmåleren horisontalt mot måleflaten (den linjen som blinker på symbolet). Trykk på MEAS for å utføre målingen.

4. Høyden (den linjen som blinker på symbolet) beregnes automatisk og vises på skjermen.

4.4 Aktivere bakgrunnsbelysning

Trykk på 📄 for å aktivere bakgrunnsbelysningen ved behov.

5. Stell og vedlikehold

• Instrumentet er følsomt og bør behandles varsomt.
• Utsett ikke instrumentet for støt, vibrasjoner eller ekstreme temperaturer.
• Oppbevar instrumentet på et rent og tørt sted.
• Linsen kan ta skade dersom instrumentet blir utsatt for fuktighet og støv.
• Tørk av instrumentet med en myk klut ved behov.
  • Ta ut batteriet dersom produktet ikke skal brukes på en stund.
• Skift batterier när batterisymbolet på skjermen er tomt.

6. Feilsøking

Feilkode	Feilbeskrivelse Forslag til løsning
Err01	Utenfor rekkevidde. Mål kortere avstander.
Err02	Det reflekterende signalet er for svakt. Velg en bedre måleflate.
Err03	Utenfor skjermens visningsområde, maks verdi 99999, ved f.eks. måling av areal.	Del opp målingen i flere trinn.
Err04	Regnefeil ved bruk av den Pytagoreiske læresetning.	Kontroller at målingen er foretatt riktig.
Err05	Dårlig batteri. Skift batterier.
Err06	Utenfor anbefalt temperaturområde. Foreta målinger i mer gunstig temperatur.
Err07	For sterkt lys i måleområdet. Foreta målingen når	det er blitt mørkere eller området er kommet i skygge.

7. Spesifikasjoner

Modell CA640

Måleområde 0,05–40 meter

Oppløsning 0,001 meter

Nøyaktighet ± 1,5 mm

Målehastighet 0,5 sekunder

Lasertype 650 nm, Klasse 2, < 1 mW

Brukstemperatur - 5 til + 40 °C

Oppbevaringstemperatur - 20 til + 60 °C

Automatisk avstenging Laser 30 sekunder

Avstandsmåler 3 minutter
