HS 2800-C - Trädgårdskvarn Cocraft - Gratis bruksanvisning och manual

Typ	Trädgårdskross
Varumärke	Cocraft
Modell	HS 2800-C
Effekt	2800 W
Spänning	220–240 V AC, 50/60 Hz
Max grentjocklek	45 mm
Tomgångsvarvtal	46 rpm
Uppsamlingslåda kapacitet	45 L
Vikt	25,6 kg
Mått (L x B x H)	56 x 46 x 90 cm
Ljudemission (LpA)	84 dB(A), K=3 dB(A)
Ljudemission (LwA)	92 dB(A), K=3 dB(A)
Skärmekanism	Roterande bladtrumma med justerbar mothållsplatta
Blad-mothållsspalt	0–0,5 mm (justerbar)
Säkerhetsfunktioner	Nollspänningsbrytare, motoröverbelastningsskydd, säkerhetsavstängning vid uppsamlingslåda, RCD rekommenderas
Backfunktion	Ja (för att rensa stopp)
Montering krävs	Ja (hjul, stativ, uppsamlingslåda)
Rekommenderad förlängningskabel	H07RN-F, min 1,5 mm² (≤25 m) eller 2,5 mm² (>25 m)
Underhåll	Rengör med fuktig trasa; använd inte högtryckstvätt; förvara torrt inomhus
Tillgång på reservdelar	Kontakta kundtjänst för blad, mothållsplatta och justerskruv

Vanliga frågor - HS 2800-C Cocraft

Hur startar jag trädgårdskrossen?

Se till att uppsamlingslådan är låst och att maskinen är ansluten till ett 220-240 V-uttag. Tryck på den gröna [I]-knappen för att starta. Krossen startar inte om uppsamlingslådans låsning inte är helt aktiverad.

Vad gör jag om material fastnar i krossen?

Stäng av maskinen och vänta tills bladtrumman stannar. Vrid rotationsriktningsväljaren till bakåtsymbolen, håll sedan [I]-knappen intryckt för att köra trumman bakåt tills stoppet är rensat. Släpp knappen och ställ tillbaka väljaren till framåt.

Hur justerar jag mothållsplattan för optimal krossning?

Starta krossen med riktningsväljaren inställd på framåt. Vrid långsamt mothållsplattans justerskruv medurs tills du hör ett skrapande ljud, stoppa sedan. Spalten är nu 0 mm, idealisk för krossning. Justera om efter längre användning.

Vilka material kan jag krossa med denna maskin?

Endast biologiskt nedbrytbart trädgårdsavfall som kvistar, grenar (upp till 45 mm diameter), häckklipp och löv. Krossa inte jordtäckta rötter, stenar, metall, glas, tyg, papper, plastpåsar eller köksavfall.

Varför startar inte krossen?

Kontrollera att förlängningssladden är hel och ordentligt ansluten, att vägguttaget är strömförande (kontrollera RCD), att motoröverbelastningsskyddet inte har löst ut (tryck på återställningsknappen efter 1 minut) och att uppsamlingslådans låsning är helt uppfälld.

Hur underhåller och rengör jag krossen?

Dra alltid ur kontakten före rengöring. Torka av utsidan med en fuktig trasa och mild rengöring. Använd aldrig högtryckstvätt eller vattenslang, eftersom vatten inte får tränga in i maskinen. Håll ventilationsöppningarna fria från skräp. Förvara på en torr, dammfri plats.

Vilka säkerhetsåtgärder bör jag vidta när jag använder krossen?

Bär skyddsglasögon, hörselskydd, handskar och robusta arbetskläder. Håll åskådare och husdjur på avstånd. För aldrig in händerna i matartratten. Använd en 30 mA jordfelsbrytare. Använd inte i regn eller dålig belysning. Koppla bort före service.

Kan jag använda en förlängningskabel till krossen?

Ja, men den måste vara lämplig för utomhusbruk (typ H07RN-F) med en minsta tvärsnittsarea på 1,5 mm² för sladdar upp till 25 m och 2,5 mm² för längre sladdar. Skadade sladdar måste bytas av en behörig elektriker.

Hur tömmer jag uppsamlingslådan?

När uppsamlingslådan är full, stäng av och dra ur kontakten. Tryck ner låsningen för att låsa upp lådan, dra ut den, töm den, skjut sedan tillbaka den och tryck upp låsningen tills den låses. Krossen startar inte om låsningen inte är helt uppfälld.

Vilken är den maximala grentjockleken och hur fungerar överbelastningsskyddet?

Krossen kan hantera grenar upp till 45 mm i diameter. Vid överbelastning stannar motorn automatiskt efter några sekunder. Vänta minst 1 minut för kylning, tryck sedan på återställningsknappen och starta om med [I]-knappen.

BRUKSANVISNING HS 2800-C Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Koppla alltid bort produkten från elnätet innan service, justering, rengöring eller underhåll utförs. Motorn fortsätter att rotera en kort stund efter att produkten slagits av. Obs! När mothållet justeras måste dock motorn vara igång, se avsnittet Justering av mothåll nedan.
• Om nätsladden skadats får den endast bytas av behörig elektriker.
• Produkten får användas av barn från 8 år och av personer med någon form av funktionsnedsättning, brist på erfarenhet eller kunskap som skulle kunna äventyra säkerheten, om de har fått instruktioner om hur produkten på ett säkert sätt ska användas och förstår faror och risker som kan uppkomma.
• Inom produktens arbetsområde är användaren själv ansvarig för ev. skador gentemot tredje man.
• Produkten måste placeras stabilt på ett plant och fast underlag.
• Bär handskar, hörselskydd, andningsmask och skyddsglasögon/visir när du använder produkten.
• Låt aldrig barn leka med produkten. Rengöring och skötsel får inte utföras av barn utan vuxens närvaro.
• Se till att produkten är komplett och rätt monterad innan den ansluts till elnätet.
• Stoppa aldrig ner händerna i inmatningsöppningen.
• Bär aldrig löst hängande klädesplagg eller smycken som riskerar att fastna i material som matas in. Sätt upp långt här så att det inte riskerar att fastna.

Allmänna säkerhetsanvisningar

• Använd aldrig produkten om den är skadad på något sätt eller inte fungerar normalt. Använd aldrig skarvkablar som på något sätt är skadade.
• Produkten får endast användas på det sätt som beskrivs i den här bruksanvisningen.
• Var försiktig så att inte främmande material (sten, jord, metallföremål etc.) matas in av misstag.
• Arbeta aldrig i mörker eller dålig belysning.
• Se till att du står stadigt och har god balans när du använder produkten.
• Lämna aldrig produkten utan uppsikt när den är ansluten till elnätet.

• Stäng alltid av produkten och koppla bort den från elnätet om den behöver flyttas till nytt arbetsområde.

• Använd aldrig produkten när det regnar. Skydda produkten från fukt.

• Se till att tillräckligt avständ finns mellan produkten och andra personer som befinner sig i närheten. Håll särskilt barn och husdjur under uppsikt.
• Kontrollera regelbundet att produkten är oskadad och att alla skruvar är ordentligt åtdragna.
• Produkten får endast anslutas till ett jordat vägguttag med 220–240 V, 50/60 Hz som säkrats med en jordfelsbrytare (RCD) på 30 mA.
• Anslutningskablar som används måste vara avsedda för utomhusbruk och minst hålla klassning H07RN-F samt ha en minsta ledningsarea på 3G1,5 mm². Med en alltför liten ledningsarea i anslutningskabeln kommer produktens prestanda att reduceras märkbart. Vid kablar under 25 m längd krävs en ledningsarea på minst 3G1,5 mm², vid en längd över 25 m minst 3G2,5 mm².
• Om onormala ljud eller vibrationer uppstår under arbetet, slå omedelbart av produkten, utred och åtgärda orsaken innan arbetet återupptas.
• Reparationer får endast utföras med originalreservdelar av behörig servicepersonal.

Produktmärkning med säkerhetssymboler

STOP

Varning! Ställ strömbrytaren i läge 0 och ta bort nätkabeln från maskinen. Vänta tills kniven har stannat innan rengöring, service, transport etc.

Varning! Se till att säkerhetsavståndet är tillräckligt stort.

Varning! När maskinen används finns det risk för att material slungas ut ur kompostkvarnen. Håll undan andra personer och husdjur från arbetsområdet.

Varning! Skydda maskinen mot fukt och utsätt den inte för regn.

Varning! Använd hörselskydd, skyddsglasögon och andningsmask.

Varning! Läs igenom bruksanvisningen och följ varnings- och säkerhetsanvisningarna. Förvara bruksanvisningen så att den finns tillgänglig för framtida bruk.

Varning! Roterande kniv. Håll händer och fötter ifrån inmatningsöppningen och utmatningsöppningen. Obs! Kniven fortsätter att rotera en kort stund efter maskinen slagits av.

Varning! Försäkra dig om att du läst och förstått hela bruksanvisningen innan du ansluter produkten till elnätet.

Använd skyddshandskar.

Dra alltid ut nätsladdens stickpropp ur eluttaget om anslutningskabeln är skadad på något vis.

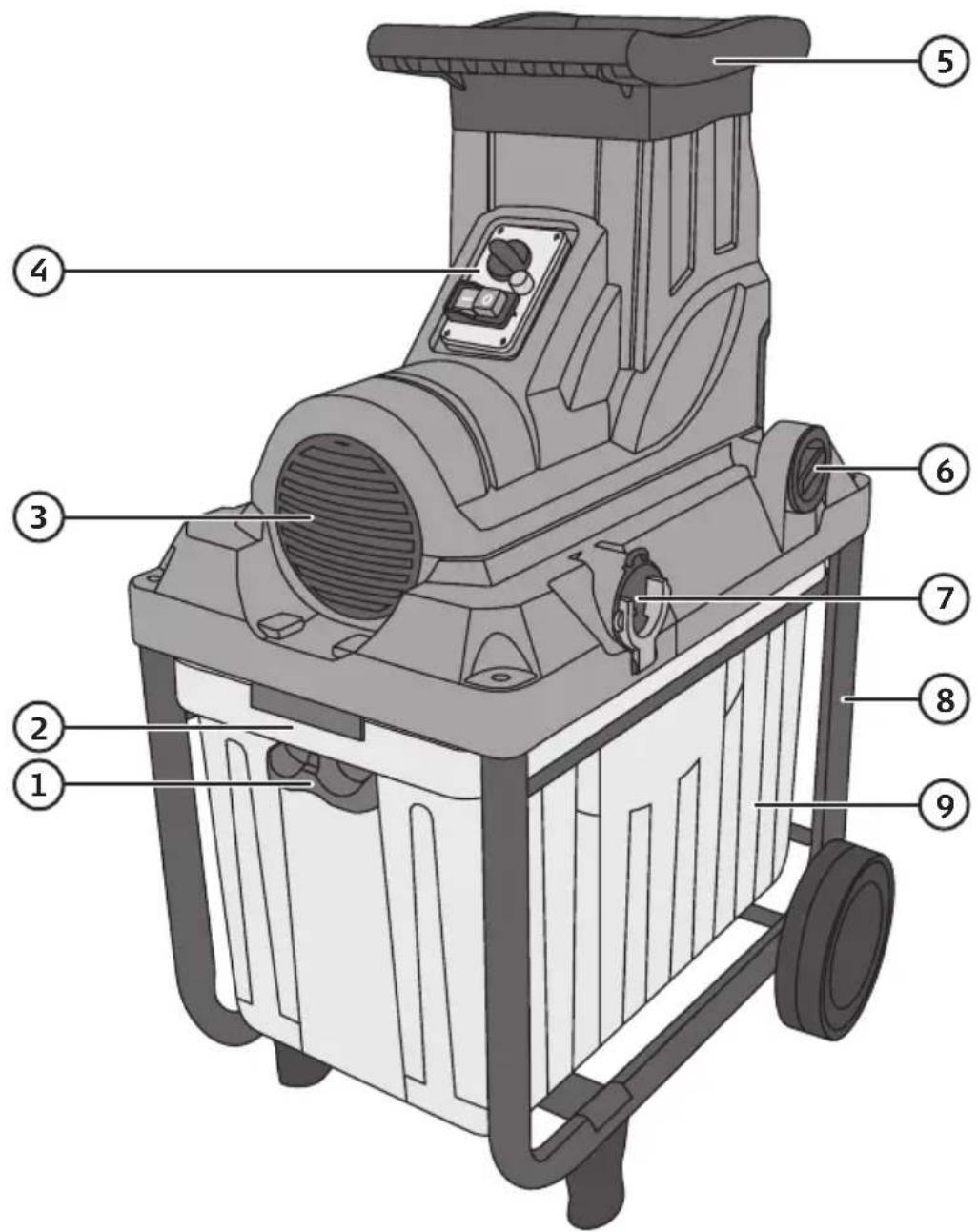

Produktbeskrivning

1. Spärrhandtag för behållare/startspärr
2. Handtag
3. Motorns ventilationsöppningar
4. Manöverpanel
5. Inmatning
6. Vred för justering av mothåll
7. Anslutning för nätkabel
8. Stativ
9. Behållare

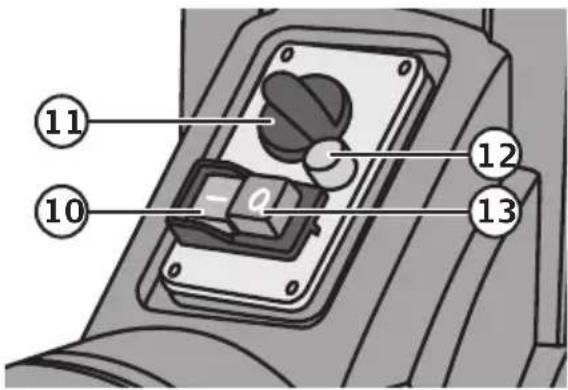

Manöverpanel

1. [I] På
2. Omkopplare för rotationsriktning
3. Återställning av motorskydd
4. [O] Av

Obs! Kvarnen är tung, du kan behöva hjälp för att lyfta den ur förpackningen och att hantera den vid monteringen.

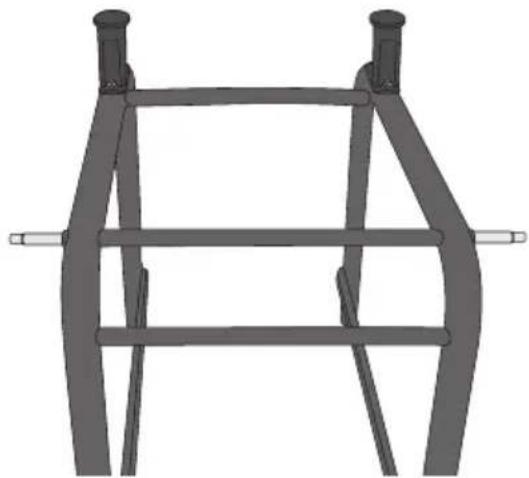

1. Vänd stativet upp och ned och skjut i hjulaxeln.

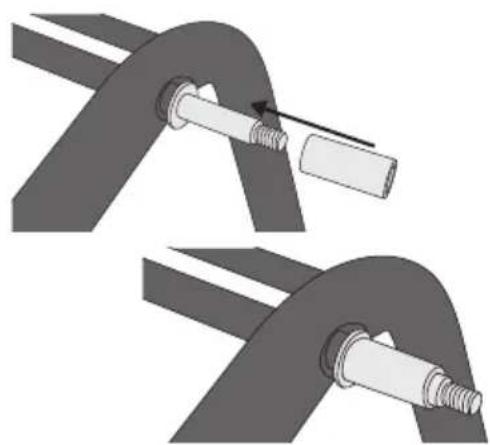

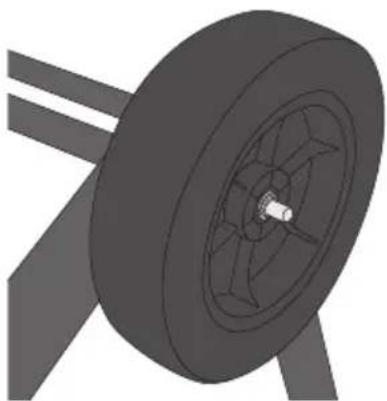

1. Montera brickor och hjulens lagerhylsor.

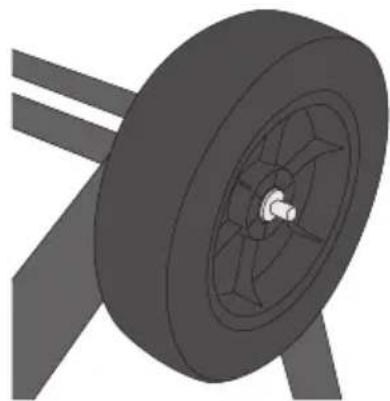

1. Montera hjulen, se till att vända dem som på bilden.

1. Vänd stativet så att det står stadigt och placera kvarnen på stativet. Dra fast den med de 4 skruvarna, en i varje hörn.

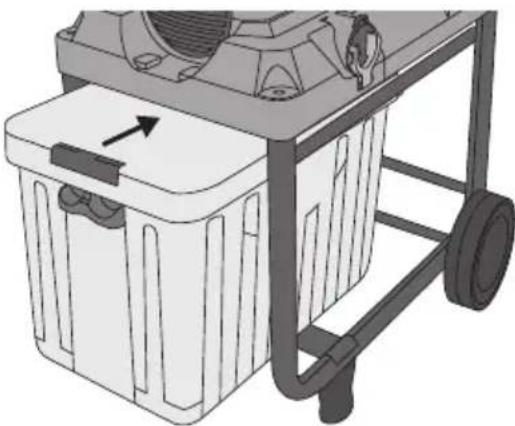

1. Skjut behållaren på plats.

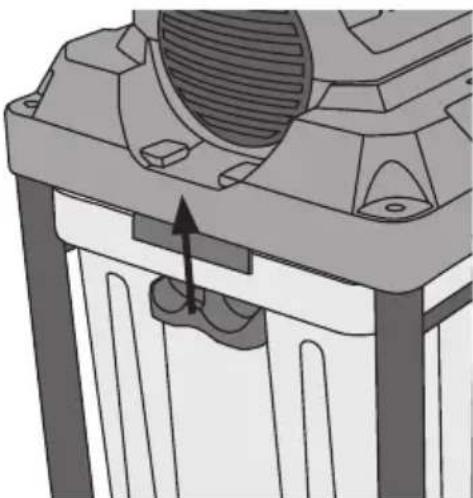

2. Lås fast behållaren genom att skjuta upp spärrhandtaget (1). Obs! Spärrhandtaget måste vara helt uppskjutet för att kompost-kvarnen ska gå att starta.


Obs! Produkten är endast avsedd för finfördelning av biologiskt nedbrytbart trädgårdsavfall som grenar och kvistar från buskar, häckar och mindre träd. Produkten får inte användas för bearbetning av t.ex. rötter med jord, stenar, metallbitar, glas, textilier, papper eller plast. Använd den inte heller till avfall som inte har fast konsistens, t.ex. köksavfall.

Nätanslutning

Anslut kvarnen till ett jordat vägguttag med 220–240 V, 50/60 Hz som har säkrats med en jordfelsbrytare (RCD) på 30 mA.

På/av

Obs! Kvarnen är utrustad med nollspänningsbrytare som förhindrar att den startas oavsiktligt efter ett strömavbrott.

• Tryck [I] för att slå på kvarnen.
• Tryck [O] för att slå av.

Omkopplare för rotationsriktning

Omkopplaren (11) används för att mata ut kvistar etc. som har fastnat i kvarnen.

Obs! Denna omkopplare får endast användas när kvarnen är avstängd och har slutat rotera.

• Ställ omkopplaren i läge för normal användning.
• Slå av kvarnen, vänta tills den slutat rotera och ställ omkopplaren i läge ←. Håll in [I] för att starta kvarnen, [I] är nu återfjädrande. Kniven roterar i omvänd rotations- riktning så länge knappen hålls in. Detta innebär att material som klämts fast kan dras ut bakåt och lossas.

Motorskydd

1. Om produkten överbelastas, t.ex. av att kniven blockeras, kommer motorn att stanna inom några sekunder. Motorskyddet stänger automatiskt av strömförsörjningen. Vänta i minst 1 minut så att motorn kyls av och tryck sedan in återställningsknappen (12).

2. Tryck därefter [I] att starta motorn.

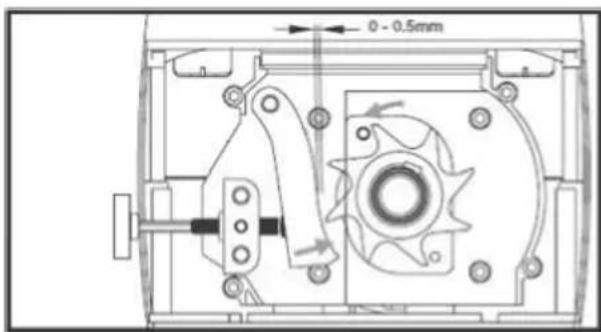

Justering av mothåll

Kvarnens skärmekanism består av en roterande kniv och ett mothåll. För optimal malning ska avståndet mellan kniv och mothåll vara 0–0,5 mm. Avståndet är justerat vid fabriken och behöver inte justeras när kvarnen tas i bruk för första gången.

Efter en tids användning kan mothållet behöva justeras för att kvarnen ska fungera optimalt, gör så här för att justera motståndet:

1. Se till att omkopplaren (11) står i läge → för normal användning. Starta kvarnen. Vrid vredet (6) sakta och försiktigt (ett halvt varv på vredet flyttar mothållet ca 0,5 mm) medurs tills ett skrapande ljud börjar höras och små aluminiumspån faller ner i behållaren.

2. Nu är avståndet mellan kniv och mothåll 0 mm och sönderdelningen blir optimal.

• Försäkra dig om att du läst och förstått hela den här bruksanvisningen.
• Använd skyddsglasögon, hörselskydd, skyddshandskar samt kraftiga arbetskläder.
• Använd helst hjälm med ansiktsvisir.
• Varning! Om längre material matas in finns det risk för att det slår åt sidorna - håll tillräckligt säkerhetsavständ.
• Mata i materialet som ska sönderdelas på höger sida av inmatningsöppningen, mata endast i så mycket material att inmatningsöppningen inte täpps till.
• Visset och fuktigt trädgårdsavfall som har legat flera dagar måste köras omväxlande med grenar för att inte materialet ska fastna.
• Köksavfall eller annat mjukt avfall får inte köras i produkten.
• Låt kvistrika grenar och grenar med mycket löv matas igenom helt innan du matar in mer material.
• Se till att tömma behållaren med jämna mellanrum så att material i behållaren inte hindrar nytt material att matas igenom.
• Se till att motorns ventilationsöppningar (3) är fria från föroreningar.

Skötsel och förvaring

• Koppla bort kvarnen från elnätet före service och rengöring.
• Rengör kvarnen utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Använd aldrig högtryckstvätt eller vattenslang för rengöring. Vatten får under inga omständigheter tränga in i kvarnen.
• Koppla bort kvarnen från elnätet och förvara den torrt och dammfritt utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Kvarnen startar inte. • Är skarvkabeln hel och ordentligt ansluten till vägguttaget och till kvarnen?Finns det ström i vägguttaget? Kontrollera jord-felsbrytaren.Har motorskyddet löst ut? Se avsnittet Motorskydd ovan för att återställa skyddet.Kontrollera att spärrhandtaget för behållaren är helt uppskjutet

Material som matas in dras inte ner i kvarnen.

Material som matas in finfördelas inte tillräckligt.

Justera mothållet. Se avsnittet Justering av mothåll ovan.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
