HS 2800-C - Puutarhajyrsin Cocraft - Ilmainen käyttöohje ja opas

Type	Puutarhasilppuri
Brand	Cocraft
Model	HS 2800-C
Power	2800 W
Voltage	220–240 V AC, 50/60 Hz
Max branch diameter	45 mm
No-load speed	46 rpm
Collection box capacity	45 L
Weight	25,6 kg
Dimensions (L x W x H)	56 x 46 x 90 cm
Noise emission (LpA)	84 dB(A), K=3 dB(A)
Noise emission (LwA)	92 dB(A), K=3 dB(A)
Cutting mechanism	Pyörivä terärumpu säädettävällä alasinlevyllä
Blade-anvil gap	0–0,5 mm (säädettävä)
Safety features	Jännitteettömyysturvakytkin, moottorin ylikuormitussuoja, keräimen turvakatkaisu, vikavirtasuoja (RCD) suositeltava
Reverse function	Kyllä (tukosten poistoon)
Assembly required	Kyllä (pyörät, teline, keräin)
Recommended extension cable	H07RN-F, väh. 1,5 mm² (≤25 m) tai 2,5 mm² (>25 m)
Maintenance	Puhdista kostealla liinalla; ei painepesuria; säilytä kuivana sisätiloissa
Spare parts availability	Ota yhteyttä asiakaspalveluun terien, alasinlevyn ja säätöruuvin osalta

Usein kysytyt kysymykset - HS 2800-C Cocraft

Kuinka käynnistän puutarhasilppurin?

Varmista, että keräin on lukittuna paikallaan ja laite on kytketty 220-240 V pistorasiaan. Paina vihreää [I]-painiketta käynnistääksesi. Silppuri ei käynnisty, jos keräimen vapautussalpa ei ole täysin kiinni.

Mitä teen, jos materiaali juuttuu silppuriin?

Sammuta laite ja odota, että terärumpu pysähtyy. Käännä pyörimissuunnan valitsin taaksepäin-symbolille, pidä sitten [I]-painiketta painettuna, jotta rumpu pyörii taaksepäin, kunnes tukos poistuu. Vapauta painike ja aseta valitsin takaisin eteenpäin.

Kuinka säädän alasinlevyn optimaalista silppuamista varten?

Käynnistä silppuri eteenpäin-suunnalla. Kierrä alasinlevyn säätöruuvia hitaasti myötäpäivään, kunnes kuulet hiontääntä, sitten pysäytä. Välys on nyt 0 mm, ihanteellinen silppuamiseen. Säädä uudelleen pidemmän käytön jälkeen.

Mitä materiaaleja voin silputa tällä laitteella?

Vain biohajoavaa puutarhajätettä, kuten oksia, risuja (halkaisija enintään 45 mm), pensasleikkejä ja lehtiä. Älä silppua maalla peittyneitä juuria, kiviä, metallia, lasia, kangasta, paperia, muovipusseja tai keittiöjätettä.

Miksi silppuri ei käynnisty?

Tarkista, että jatkojohto on ehjä ja kunnolla kytketty, seinäpistorasia on jännitteinen (tarkista vikavirtasuoja), moottorin ylikuormitussuoja ei ole lauennut (paina nollauspainiketta 1 minuutin kuluttua) ja keräimen vapautussalpa on täysin ylhäällä.

Kuinka huollan ja puhdistan silppuria?

Irrota aina pistoke ennen puhdistusta. Pyyhi ulkopinta kostealla liinalla ja miedolla pesuaineella. Älä käytä painepesuria tai letkua, sillä vettä ei saa päästä koneen sisään. Pidä tuuletusaukot puhtaina. Säilytä kuivassa ja pölyttömässä tilassa.

Mitä turvatoimia minun tulee noudattaa käytettäessä silppuria?

Käytä suojalaseja, kuulosuojaimia, hansikkaita ja tukevia työvaatteita. Pidä sivulliset ja lemmikit loitolla. Älä työnnä käsiä syöttösuppiloon. Käytä 30 mA vikavirtasuojaa. Älä käytä sateessa tai huonossa valaistuksessa. Irrota verkkovirta ennen huoltoa.

Voinko käyttää jatkojohtoa silppurin kanssa?

Kyllä, mutta sen tulee olla sopiva ulkokäyttöön (tyyppi H07RN-F), jonka poikkipinta-ala on vähintään 1,5 mm² enintään 25 m johdolle ja 2,5 mm² pidemmille johdoille. Vaurioituneet johdot on vaihdettava pätevän sähköasentajan toimesta.

Kuinka tyhjennän keräyslaatikon?

Kun keräin on täynnä, sammuta ja irrota silppuri painamalla vapautussalpaa alas keräimen lukituksen avaamiseksi, vedä se ulos, tyhjennä, työnnä takaisin ja nosta salpa ylös, kunnes se lukittuu. Silppuri ei käynnisty, jos salpa ei ole täysin ylhäällä.

Mikä on oksan maksimihalkaisija ja miten ylikuormitussuoja toimii?

Silppuri käsittelee oksia, joiden halkaisija on enintään 45 mm. Jos ylikuormitusta tapahtuu, moottori pysähtyy automaattisesti muutaman sekunnin kuluttua. Odota vähintään 1 minuutti jäähtymistä, paina sitten nollauspainiketta ja käynnistä uudelleen [I]-kytkimellä.

KÄYTTÖOHJE HS 2800-C Cocraft

Lue nämä ohjeet huolellisesti ja varmista että olet ymmärtänyt ne, ennen kuin alat käyttää laitetta. Säilytä ohjeet myöhempää tarvetta varten.

Wichtiger Hinweis:

Alkuperäinen käyttöohje

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Irrota laite aina sähköverkosta ennen huoltoa, säätöä ja puhdistusta.
  Moottori jatkaa pyörimistä lyhyen aikaa myös laitteen sammuttamisen jälkeen.
• Huom.! Moottorin tulee olla käynnissä, kun vastetta säädetään. Katso kohta Vasteen säätäminen.
• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen virtajohdon.
• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
• Laitteen käyttäjä vastaa itse muille aiheutuvista mahdollisista vahingoista.
• Aseta laite vakaalle ja tasaiselle alustalle.
• Käytä käsineitä, kuulosuojainta, hengityssuojainta ja suojalaseja/visiiriä laitetta käytettäessä.
• Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
• Varmista ennen laitteen liittämistä sähköverkkoon, että se on asennettu oikein.
• Älä laita käsiä syöttöaukkoon.
• Älä käytä löysiä vaatteita tai koruja jotka saattavat tarttua syötettävään materiaaliin. Laita pitkät hiukset kiinni siten, että ne eivät joudu oksasilppuriin.

Yleisiä turvallisuusohjeita

• Älä käytä laitetta, jos se on vaurioitunut tai jos se ei toimi oikealla tavalla.
  Älä käytä vahingoittuneita jatkojohtoja.
• Käytä laitetta vain käyttöohjeessa kuvatulla tavalla.
• Ole varovainen, jotta oksasilppuriin ei joudu vieraita esineitä, kuten kiviä tai metallia.
• Älä työskentele heikossa valaistuksessa.
• Varmista hyvä tasapaino laitteen käyttämisen aikana.
• Älä jätä laitetta ilman valvontaa sen ollessa liitettynä sähköverkkoon.
• Sammuta laite ja irrota se sähköverkosta ennen siirtämistä.
• Älä käytä laitetta sateella. Suojaa laite kosteudelta ja vedeltä.

• Varmista että sivulliset ovat riittävän kaukana laitteesta. Kiinnitä erityistä huomiota lapsiin ja eläimiin.

• Varmista säännöllisesti, että laite on kunnossa ja että kaikki ruuvit ja mutterit ovat kireällä.

• Laitteen saa liittää ainoastaan maadoitettuun, vikavirtasuojakytkimellä (RCD, laukeamisvirta 30 mA) suojattuun seinäpistorasiaan (220–240 V, 50/60 Hz).
• Käytettävän jatkojohdon tulee sopia ulkokäyttöön ja olla vähintään H07RN-F sekä johdinalan vähintään 3G1,5 mm². Liian pieni johdinala pienentää laitteen kapasiteettia huomattavasti. Alle 25 metrin jatkojohdon johdinalan tulee olla vähintään 3G1,5 mm², yli 25 m:n johdon vähintään 3G2.5 mm².
• Jos laitteen käytön aikana ilmenee epätavallista ääntä tai tärinää, sammuta laite välittömästi ja selvitä ongelman syyt ennen työn jatkamista.
• Laitteen saa korjata ainoastaan valtuutetussa huoltoliikkeessä ja korjauksessa tulee käyttää alkuperäisosia.

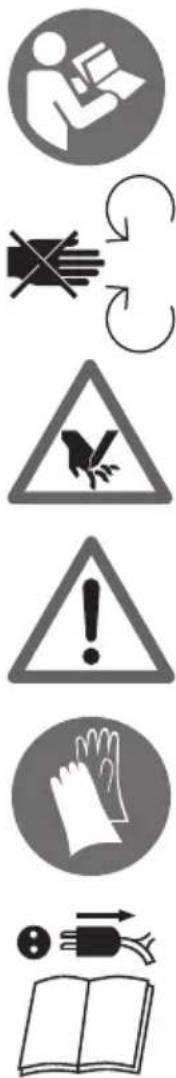

Tuotteen merkinnät ja turvallisuussymbolit

STOP

Varoitus! Laita virtakytkin asentoon 0 ja irrota virtajohto laitteesta.

Terän tulee olla täysin sammunut ennen huoltoa, puhdistusta, kuljetusta ym.

Varoitus! Varmista riittävä turvallisuusetäisyys.

Varoitus! Lentävien kappaleiden vaara laitteen käytön aikana.

Pidä vierailijat ja eläimet loitolla työskentelyalueelta.

Varoitus! Suojaa laitetta kosteudelta äläkä altista sitä sateelle.

Varoitus! Käytä kuulosuojainta, suojalaseja ja hengityssuojainta.

Varoitus! Lue käyttöohje ja noudata varoitus- ja turvallisuusohjeita. Säilytä käyttöohje myöhempää käyttöä varten.

Varoitus! Pyörivä terä. Pidät kädet ja jalat loitolla syöttöaukosta ja ulostuloaukosta. Huom.! Moottori jatkaa pyörimistä hetken aikaa myös laitteen sammuttamisen jälkeen.

Varoitus! Varmista ennen laitteen liittämistä sähköverkkoon, että olet lukenut ja ymmärtänyt käyttöohjeen.

Käytä suojakäsineitä.

Irrota virtajohdon pistoke pistorasiasta aina, jos virtajohto on vahingoittunut.

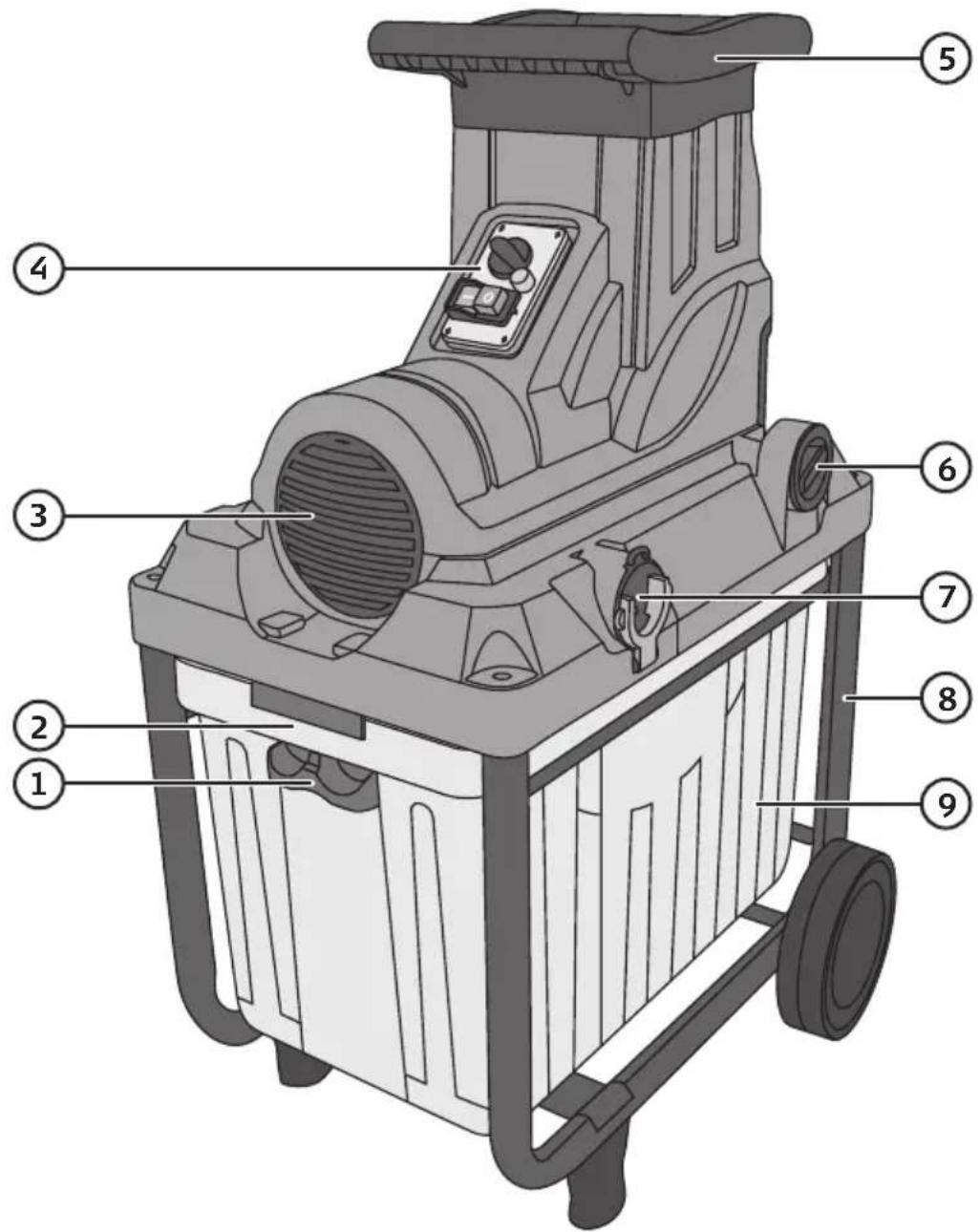

Tuotteen kuvaus

1. Säiliön/turvalukituksen räikkäväännin
2. Kahva
3. Moottorin tuuletusaukot
4. Ohjauspaneeli
5. Syöttö
6. Vasteen säätö
7. Virtajohdon liitäntä
8. Teline
9. Säiliö

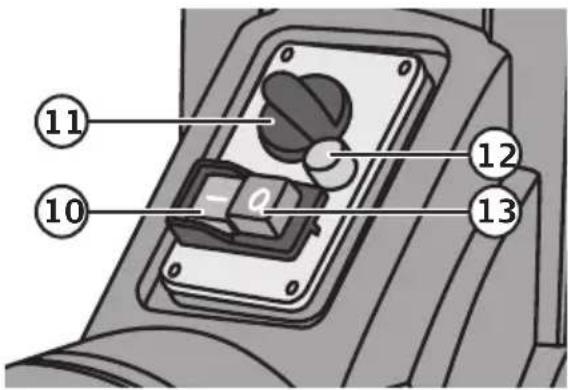

Ohjauspaneeli

1. [I] Päälle
2. Pyörimissuunnan vaihto
3. Moottorisuojan palauttaminen
4. [O] Pois päältä

Huom.! Oksasilppuri painaa paljon, pyydä toinen henkilö avuksi oksasilppurin käyttöönotossa.

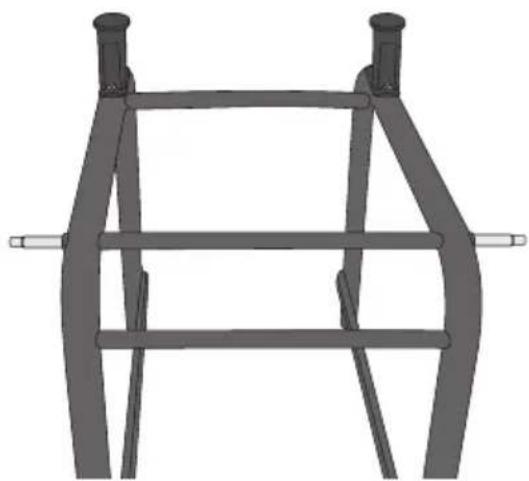

1. Käännä teline ylösalaisin ja työnnä rengasakseli paikalleen.

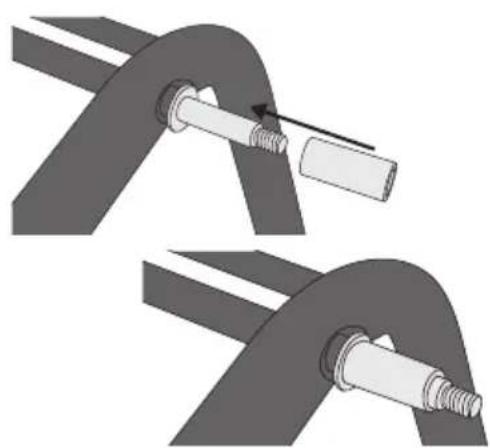

1. Asenna aluslaatat ja laakerihylsyt.

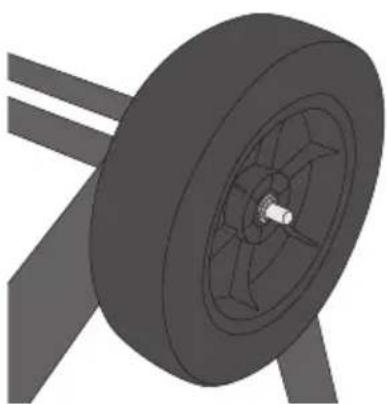

1. Asenna pyörät kuvan osoittamalla tavalla.

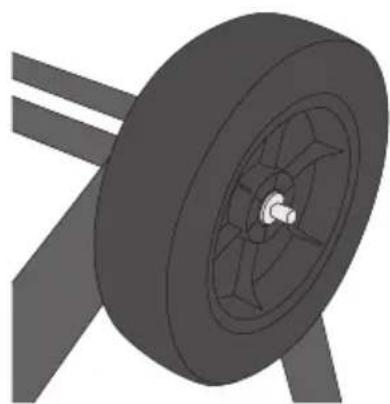

1. Kiristä renkaat muttereilla.

1. Käännä teline ja aseta se seisomaan vakaasti. Aseta oksasilppuri telineen päälle. Kiristä se neljällä ruuvilla. Laita yksi kuhinkin kulmaan.

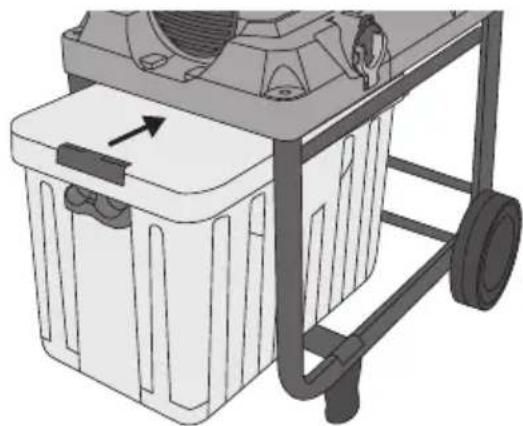

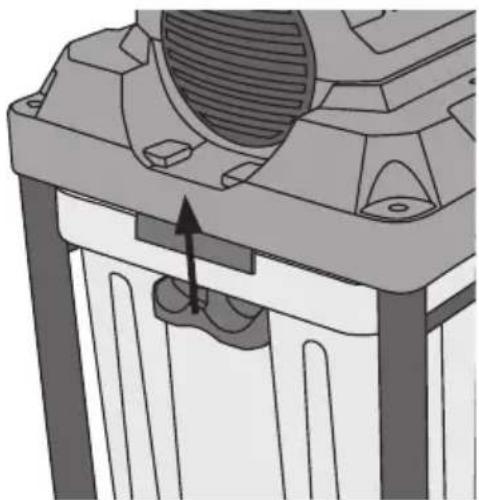

1. Työnnä säiliö paikalleen.

2. Lukitse säiliö työntämällä lukituskahva (1) ylös. Huom.! Räikkävääntimen tulee olla täysin yläasennossa, jotta oksasilppuri käynnistyy.


Huom.! Laite on tarkoitettu vain biologisesti hajoavan puutarhajätteen, kuten pensaiden ja puiden oksien ja risujen, silppuamiseen. Laitetta ei saa käyttää esim. multaisten juurien, kivien, metallin, lasin, tekstiilin, paperin tai muovin silppuamiseen. Älä silppua myöskään jätettä, joka ei ole kiinteää, esim. keittiöjäte.

Verkkoliitäntä

Liitä laite maadoitettuun pistorasiaan (220–240 V, 50/60 Hz), jossa on 30 mA:n vikavirtasuojakytkin (RCD).

Virtakytkin

Huom.! Oksasilppurissa on nollajännitekytkin, joka estää silppuria käynnistymästä vahingossa sähkökatkon jälkeen.

• Käynnistä oksasilppuri painamalla [ I ].
• Sammuta oksasilppuri painamalla [O].

Pyörimissuunnan vaihto

Vaihda pyörimissuuntaa kytkimellä (11), jos oksasilppuriin juuttuu oksia.

Huom.! Kytkintä saa käyttää vain, kun oksasilppuri on sammutettu, ja se on lopettanut pyörimisen.

• Aseta kytkin asentoon normaalikäytölle.
• Sammuta oksasilppuri, odota kunnes se on pysähtynyt ja aseta pyörimissuunnan kytkin asentoon ⇔. Käynnistä oksasilppuri painamalla [1]. Painike [1] on nyt palauttava. Terä pyörii vastakkaiseen suuntaan niin kauan, kun painiketta painetaan. Kiinnijuuttuneen materiaalin irti vetäminen sujuu nyt helpommin.

Moottorisuoja

1. Jos laite ylikuormittuu esimerkiksi niin, että terä jumittuu, moottori sammuu muutaman sekunnin kuluessa. Moottorisuoja sammuttaa virrantulon automaattisesti. Odota vähintään minuutin ajan, kunnes moottori jäähtyy, ja paina sen jälkeen palautuspainiketta (12).

2. Käynnistä sen jälkeen moottori painamalla [I].

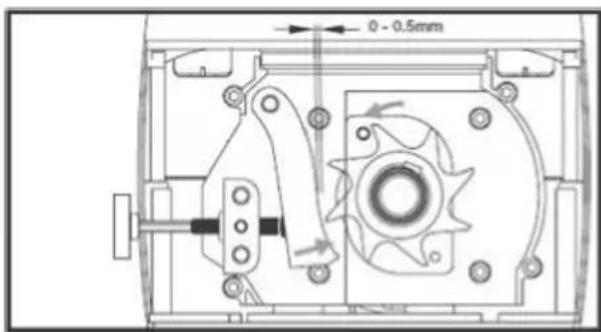

Vasteen säätäminen

Oksasilppurin leikkuumekanismi koostuu pyörivästä terästä ja vasteesta. Terän ja vasteen optimaalinen etäisyys on 0–0,5 mm. Terä ja vaste on säädetty tehtaalla, joten ne eivät tarvitse säätöä, kun oksasilppuri otetaan käyttöön ensimmäistä kertaa. Jonkin ajan jälkeen vaste saattaa vaatia säätöä, jotta oksasilppuri toimii optimaalisesti. Säädä vastetta näin:

1. Aseta kytkin (11) asentoon → normaalikäytölle. Käynnistä oksasilppuri. Kierrä säädintä (6) hitaasti ja varovasti (puoli kierrosta siirtää vastetta noin 0,5 mm) myötäpäivään, kunnes vasteesta kuuluu raapiva ääni, ja säiliöön tippuu pieniä alumiinilastuja.

2. Terän ja vasteen välinen etäisyys on nyt 0 mm, ja oksasilppuri toimii optimaalisesti.

• Varmista, että olet lukenut ja ymmärtänyt käyttöohjeen.
• Käytä suojalaseja, kuulosuojainta, suojakäsineitä sekä paksuja työvaatteita.
• Suosittelemme kypärän ja visiirin käyttöä.
• Varoitus! Jos oksasilppuriin syötetään pitkiä oksia, on vaarana, että oksat heiluvat puolelta toiselle. Varmista riittävä turvaetäisyys.
• Syötä silputtavat oksat syöttöaukon oikealle puolelle. Syötä vain sen verran oksia, että syöttöaukko ei mene tukkoon.
• Syötä vaihtelevaa materiaalia estääksesi materiaalin juuttumisen.
• Oksasilppuriin ei saa laittaa keittiöjätettä tai muuta pehmeää jätettä.
• Jos oksassa on paljon haarroja ja lehtiä, anna koko oksan mennä silppurin läpi ennen kuin syötät seuraavan oksan.
• Tyhjennä säiliö säännöllisesti, jotta oksasilppuri ei mene tukkoon.
• Varmista, että moottorin ilma-aukoissa (3) ei ole roskia.

Huolto ja säilytys

• Irrota oksasilppuri sähköverkosta ennen huoltoa ja puhdistusta.
• Puhdista oksasilppurin ulkopinta kevyesti kostutetulla liinalla. Käytä mietoa pesuainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.
• Älä pese oksasilppuria painepesurilla tai vesiletkulla. Oksasilppuriin ei saa missään nimessä joutua vettä.
• Irrota oksasilppuri sähköverkosta ja säilytä sitä kuivassa ja pölyltä suojatussa paikassa, jos sitä ei käytetä pitkään aikaan.

Vianhakutaulukko

Oksasilppuri ei käynnisty. • Onko	jatkojohto ehjä ja liitetty kunnolla oksasilppuriin ja pistorasiaan?• Onko pistorasiassa virtaa? Tarkista vikavirtasuojakytkin.• Onko moottorisuoja lauennut? Palauta moottorisuoja kappaleen Moottorisuoja mukaisesti.• Varmista, että säiliön räikkäväännin on täysin yläasennossa.
Oksasilppuriin syötettävä materiaali ei mene leikkuriin.	• Varmista, että terä pyörii oikeaan suuntaan (katso kappale Pyörimissuunnan vaihto).• Säiliö voi olla täynnä. Tyhjennä säiliö.
Oksasilppurista tulee liian isoa haketta.	Säädä vastetta.Katso kappale Vasteen säätäminen.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Verkkoliitäntä 220–240 V AC, 50/60 Hz

Teho 2800 W

Säiliö 45 l

Kuormittamaton

kierrosluku enintään 46 min -1

Oksan suurin halk. 45 mm

Melutaso LpA: 84 dB(A), K = 3 dB(A)

LwA: 92 dB(A), K = 3 dB(A)

Mitat 56 × 46 × 90 cm

Paino 25,6 kg

Gartenhäcksler

Vakuutus yhdenmukaisuudesta

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset
