604-194 - Kompressor Hamron - Gratis bruksanvisning och manual

Typ	Kompressor (däckpump)
Effekt	300 W
Spänning	12 V DC
Driftström	30 A
Maximalt tryck	10,3 bar / 150 PSI
Cylinderdiameter	2 × 30 mm
Rekommenderad på/av-cykel	10 minuter på / 10 minuter av
Antal munstycken	5
Ljudtrycksnivå	72 dB(A), K=3 dB
Ljudeffektsnivå	92 dB(A), K=3 dB
Slangtyp	PVC-slang och gummislang
Strömkabel	12 V med batteriklammor (röd +, svart -)
Manometer	Analog tryckmätare
Förvaringsväska	Medföljer (bärhandtag på väskan)
Tillbehör	Kulnålar (2), Presta-ventil, munstycke för luftmadrass, skruvventil, snabbkoppling
Obligatorisk säkerhetsutrustning	Skyddsglasögon, hörselskydd
Avsett användningsområde	Bildäck, cykeldäck, ATV-däck, sportutrustning, luftmadrasser, strandleksaker
Kylningskrav	Efter 10 min kontinuerlig användning, låt kompressorn svalna i 10 min
Förvaring	Förvara i förvaringsväskan efter användning

Vanliga frågor - 604-194 Hamron

Vad är maximalt tryck för Hamron 604-194 kompressorn?

Det maximala trycket är 10,3 bar / 150 PSI.

Hur ansluter jag kompressorn till ett bilbatteri?

Anslut den röda positiva (+) klämman till batteriets pluspol, sedan den svarta negativa (-) klämman till batteriets minuspol.

Kan jag köra kompressorn medan bilmotorn är igång?

Ja, för bästa prestanda och effektivare strömförsörjning, använd med bilmotorn igång. Se till att ventilationen är god och använd inte i slutna utrymmen som garage på grund av risk för kvävning.

Hur länge kan jag använda kompressorn kontinuerligt?

Den rekommenderade maximala kontinuerliga driftstiden är 10 minuter, varefter du måste låta kompressorn svalna i minst 10 minuter.

Vilka typer av föremål kan jag pumpa med denna kompressor?

Den är avsedd för bildäck, cykeldäck, ATV-däck, sportutrustning, luftmadrasser, strandleksaker och andra uppblåsbara föremål.

Vilka tillbehör ingår med kompressorn?

Förpackningen innehåller 5 munstycken: kulnålar (2), Presta-ventil, munstycke för luftmadrass och en skruvventilkoppling med snabbkoppling.

Hur fäster och lossar jag luftslangen?

För att fästa, dra tillbaka hylsan på snabbkopplingen, sätt in den i ventilen och tryck hylsan framåt tills du hör ett klick. För att lossa, dra tillbaka hylsan och ta bort.

Vilken strömkälla kräver kompressorn?

Den kräver en 12 V DC-strömkälla, vanligtvis ett bilbatteri. Ett fulladdat batteri rekommenderas för bästa prestanda.

Kan jag använda kompressorn i våta förhållanden?

Nej, använd inte kompressorn i fuktiga eller våta områden för att undvika elektrisk stöt eller skada.

Hur ska jag underhålla och förvara kompressorn?

Håll kompressorn ren och förvara den i förvaringsväskan efter användning. Se till att alla kontakter förvaras korrekt. Lyft inte i slangen eller sladden.

BRUKSANVISNING 604-194 Hamron

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

WARNING!

• Säkerhetsinstruktionerna i denna bruksanvisning täcker inte alla möjliga situationer som kan uppstå när kompressorn är i drift. Använd alltid sunt förnuft och uppmärksamma alla varningar och säkerhetsanvisningar i bruksanvisningen.
• Se till att alla instruktioner har lästs och förståtts. Underlåtenhet att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig personskada.
• Se till att arbetsområdet är rent och ordentligt upplyst. Belamrade ytor och områden med dålig belysning ökar risken för person- eller egendomsskada.
• Denna kompressor är utformad för att fylla på luft i bildäck, cykeldäck, ATV-däck, sportutrustning, luftmadrasser, strandleksaker och andra uppblåsbara föremål. Använd inte kompressorn till något annat ändamål då det kan leda till personskada.
• Denna kompressor ska endast anslutas till 12 volt dc. försök inte att ansluta kompressorn till annan strömkälla eller spänning. Ändra inte kablarna eller konfigurera om luftpåfyllaren då detta kan leda till personskada.
• Använd inte kompressorn i explosiva miljöer, exempelvis i närheten av lättantändliga vätskor, gaser eller damm. Elverktyg ger ifrån sig gnistor som kan antända dammet eller ångorna.
• Håll kringstående personer, barn och besökare på avständ vid användning av kompressorn.
• Kompressorn är ingen leksak. Håll barn på avständ från den.
• laktta försiktighet! Efter 10 minuters kontinuerlig användning ska kompressorn tillåtas svalna under 10 minuter.
• Stäng av strömmen när kompressorn inte används.
• Lyft inte kompressorn med hjälp av luftslangen eller elsladden då detta kan skada produkten.
• Håll alltid kompressorn under uppsikt när den är igång.
• Fyll inte på för mycket luft. Följ tillverkarens instruktioner för det föremål som fylls med luft.
• Använd inte kompressorn i fuktiga eller våta utrymmen.
• Använd endast medföljande tillbehör till kompressorn.
• Bär skyddsglasögon. Bär dessutom ansikts- eller dammskyddsmask om kompressorn används i dammig miljö.
• Använd alltid hörselskydd.

TEKNISKA DATA

Spänning 12 V DC

Arbetsström 30 A

Effekt 300 W

Maxtryck 10,3 bar/150 psi

Cylinderdiameter 2 x 30 mm

Rekommenderad PÅ/AV-cykeltid 10/10 min

Antal munstycken 5 st

Ljudtrycksnivå, LpA 72 dB(A), K=3 dB

Garanterad Ijudeffektsnivå, LwA 92 dB(A), K=3 dB

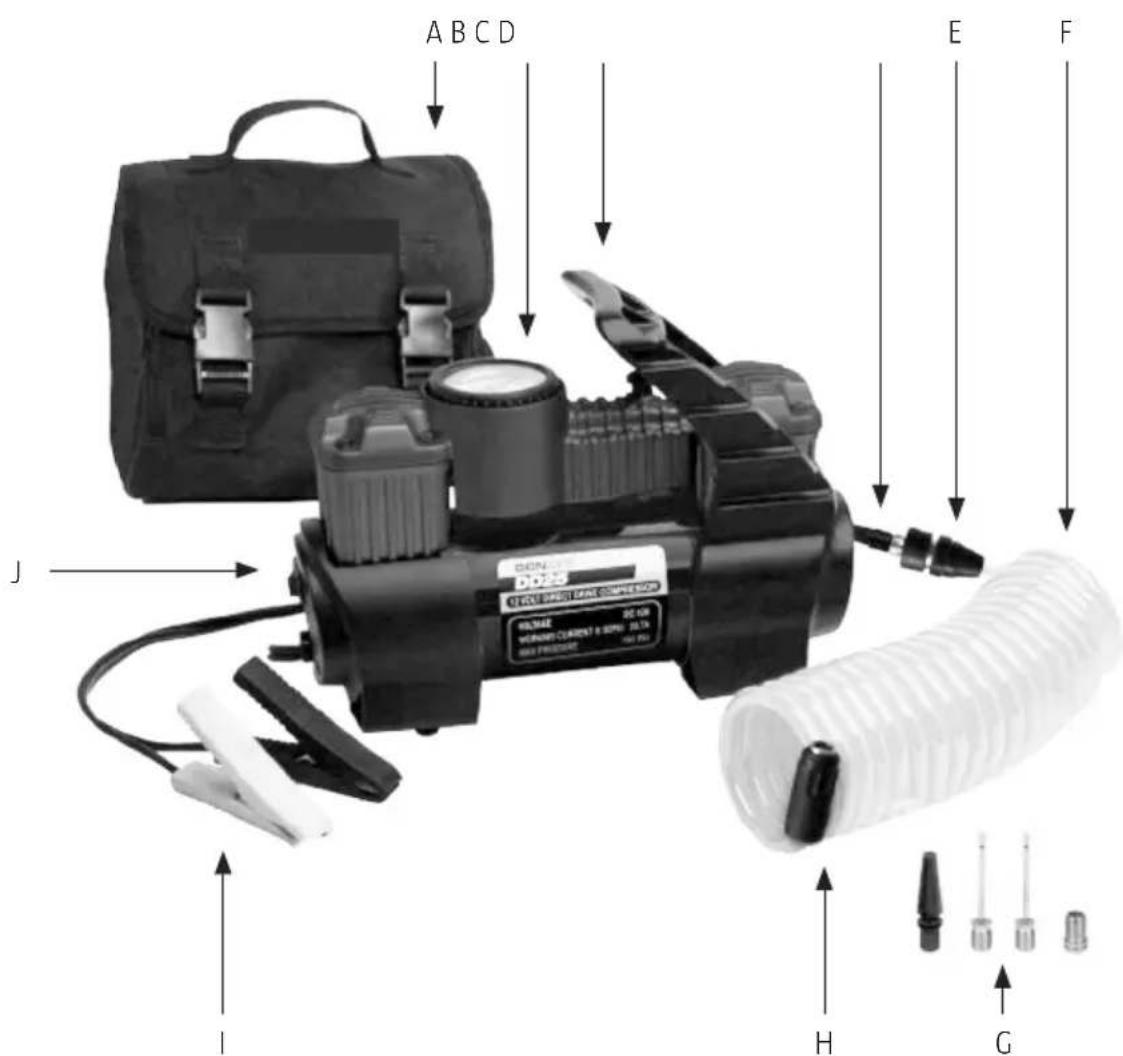

BESKRIVNING

B. Analog tryckmätare

C. Bärhandtag

D. Gummiluftslang

E. Snabbkoppling

F. PVC-luftslang

G. Skruvventil

H. Bollnålar (2), Prestaventil, munstycke till luftmadrass

I. 12 V nätsladd med batteriklämmor

J. Strömbrytare On/Off (På/Av)

HANDHAVANDE

FYLLA PÅ LUFT

OBS!

• För att kompressorn ska uppnå maximal prestanda rekommenderas ett fulladdat 12 V bilbatteri. Om bilbatteriet är svagt kommer inte kompressorn att uppnå maximal effekt.
• För bästa resultat och en mer effektiv strömförsörjning rekommenderas att kompressorn används med påslagen bilmotor. Se ovillkorligen till att detta görs utomhus eller på en öppen och välventilerad plats, inte i ett begränsat utrymme såsom ett garage då det kan leda till livshotande personskador och kvävningsrisk. Se alltid till att ventilationen är god.
• Fyll inte på för mycket luft.

Bil- och cykeldäck

1. Ta ut den direktdrivna kompressorn ur bärväskan.
2. Anslut PVC-luftslangen till kompressorn genom att föra tillbaka snabbkopplingens hylsa och föra in den i ventilen som finns i gummiluftslangens ände. Tryck in hylsan och för tillbaka snabbkopplingen tills ett klickljud hörs vilket innebär att PVC-luftslangen sitter ordentligt på plats.
3. Anslut 12 V-strömkabelns klämmor till bilbatteriet genom att först fästa den röda positiva (+) klämman på batteriets pluspol. Fäst sedan den svarta negativa (-) klämman på batteriets minuspol.
4. Anslut skruvventilens anslutningsdon till däckventilen genom att vrida medurs tills donet sitter ordentligt på plats.
5. Sätt strömbrytaren på "On" för att starta kompressorn. Fyll på med önskad luftmängd genom att kontrollera mätarens PSI-värde. Sätt strömbrytaren på "Off" när önskat lufttryck nätts.
6. Avlägsna luftslangen från däckventilen genom att vrida skruvventilens anslutningsdon moturs.
7. Avlägsna 12 V-strömkabelns klämmor från batteriets poler.
8. Avlägsna PVC-luftslangen från kompressorn genom att föra tillbaka snabbkopplingens hylsa och avlägsna den från ventilen som finns i änden av gummiluftslangen.
9. Lägg tillbaka kompressorn i bärväskan. Förvara kompressorns anslutningar i bärväskan.

Bollar, luftmadrasser, gummibåtar, mm.

1. Ta ut den direktdrivna kompressorn ur bärväskan.
2. Anslut PVC-luftslangen till kompressorn genom att föra tillbaka snabbkopplingens hylsa och föra in den i ventilen som finns i gummiluftslangens ände. Tryck in hylsan och för tillbaka snabbkopplingen tills ett klickljud hörs vilket innebär att PVC-luftslangen sitter ordentligt på plats.
3. Anslut 12 V-strömkabelns klämmor till bilbatteriet genom att först fästa den röda positiva (+) klämman på batteriets pluspol. Fäst sedan den svarta negativa (-) klämman på batteriets minuspol.
4. Välj lämpligt luftpåfyllningstillbehör och skruva fast det på skruvventilens ände.
5. För in luftpåfyllningstillbehöret i föremålet som ska fyllas med luft.
6. Sätt strömbrytaren på "On" för att starta kompressorn. Fyll på med luft tills önskat tryck nätts och sätt sedan strömbrytaren på "Off".
7. Avlägsna luftpåfyllningstillbehöret från skruvventilen.
8. Avlägsna 12 V-strömkabeln från bilbatteriets poler.
9. Avlägsna PVC-luftslangen från kompressorn genom att föra tillbaka snabbkopplingens hylsa och avlägsna den från ventilen som finns i änden av gummiluftslangen.
10. Lägg tillbaka kompressorn i bärväskan. Förvara kompressorns anslutningar i bärväskan.

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

Jula AB, Box 363, 532 24 SKARA

www.jula.se

Får ej slängas bland hushållssopor!

Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas.

Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.
