Produkttyp	Sticksåg (pendelrörelse)
Modell	JD2902LK
Effekt	800 W
Variabel hastighet	800–3000 slag/min
Pendelinställningar	4 inställningar (0–3)
Bladfäste	Nyckelfritt, kompatibelt med T-skaft och U-skaft blad
Sålbordsvinkel	0–45° vänster eller höger
Sågkapacitet (trä)	80 mm
Sågkapacitet (stål)	8 mm
Vikt	2.1 kg
Ljudeffektnivå (LwA)	100 dB(A), K=3 dB(A)
Ljudtrycksnivå (LpA)	89 dB(A), K=3 dB(A)
Vibration (sågning i brädor)	8.641 m/s², K=1.5 m/s²
Vibration (sågning i plåt)	7.856 m/s², K=1.5 m/s²
Laserguide	Ja, projicerar en linje för vägledning
LED-arbetslampa	Ja, kombinerad med laserbrytare
Dammsugare	Dammsugaradapterport med avledningsbrytare
Avtryckarlås	Ja, för kontinuerlig drift
Medföljande tillbehör	Parallellanslag, sågklingor för trä och metall, insexnyckel
Säkerhetsfunktioner	Bladskydd, avtryckarlås, laservarning
Skötsel och underhåll	Rengör med mjuk fuktig trasa, milt rengöringsmedel; håll ventilationsöppningar dammfria
Avfallshantering	Avfallshantera enligt lokala föreskrifter

Vanliga frågor - JD2902LK Cotech

Hur byter jag sågbladet?

Koppla bort sågen från eluttaget. Lyft bladhållarlåset (4B) mot handtaget. Ta bort det gamla bladet. Sätt i det nya bladet (T-skaft eller U-skaft) helt i hållaren tills baksidan är i linje med styrrullen. Släpp låset. Kontrollera att bladet sitter säkert genom att dra i det.

Hur justerar jag såghastigheten?

Vrid hastighetsväljaren (8) till någon av de 6 inställningarna (1=långsammast, 6=snabblast). Du kan justera även under drift. Efter längre tids låghastighetssågning, kör på maxhastighet i 3 minuter för att kyla motorn.

Hur lutar jag sålbordet för vinkelsågning?

Lossa insexskruven under sålbordet. Skjut sålbordet framåt och luta det till önskad vinkel (fasta lägen vid -45°, 0°, 45°). Dra åt skruven. Gör alltid en provsågning på spillmaterial först.

Vad är pendelrörelse och hur ställer jag in den?

Pendelrörelse ökar såghastigheten men ger en grövre yta. Använd reglaget (6) för att välja en av 4 inställningar: 0 (plåt/stål/gummi), 1 (icke-järnhaltiga metaller/lövträ/plast), 2 (trä), 3 (trä, snabbast). Vrid tills det klickar.

Hur använder jag lasern och LED-lampan?

Tryck på brytaren (7) på frontkåpan upprepade gånger för att växla: LED på (laser av), laser på (LED av), båda på, båda av. Rikta aldrig lasern mot människor eller djur, och titta aldrig in i strålen.

Hur ansluter jag en dammsugare för dammutsugning?

Anslut dammsugarslangen till dammutsugsporten (13). Ställ sågspånsavledningsbrytaren (14) i framre läget. När du inte använder dammsugare, ställ brytaren i bakre läget för att blåsa sågspån bort från såglinjen.

Kan jag såga metall med denna sticksåg?

Ja, men använd ett fintandigt blad om vibrationerna är höga, sänk hastigheten om bladet blir varmt, och applicera smörjmedel/kylmedel (t.ex. alkohol för aluminium, skärolja för stål). För tunn plåt, kläm fast den mellan två plywoodskivor och såga genom alla lager.

Vad gör jag om sticksågen inte startar?

Kontrollera strömmen i uttaget. Om strömmen är okej kan kolborsten vara slitna eller så kan det vara en kortslutning. Kontakta kundtjänst för motor- eller elfel. Försök inte reparera själv.

Hur rengör och underhåller jag sticksågen?

Koppla bort före rengöring. Använd en mjuk, fuktig trasa med milt rengöringsmedel endast. Använd aldrig lösningsmedel eller slipande rengöringsmedel. Håll motorventilationsöppningarna fria från damm och skräp. Kontrollera och dra åt bladet regelbundet.

Hur avfallshanterar jag sticksågen när den inte längre kan användas?

Avfallshantera produkten enligt lokala föreskrifter. Kontakta din kommun om du är osäker. Kasta den inte i hushållsavfallet.

BRUKSANVISNING JD2902LK Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.

Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

1. Säkerhet....15

1.1 Generella säkerhetsföreskrifter – EN 60745-1....15

1.2 Säkerhetsinstruktioner – sticksåg EN 60745-2-11 ...... 17

1.3 Produktmärkning med säkerhetssymboler 17

1. Produktbeskrivning 18

2. Montering och justering....19

3.1 Byte av sågblad....19

3.2 Montering av sidoanslag 19

3.4 Inställning av pendling 20

3.5 Laser/LED-belysning....21

3.6 Inställning av varvtal 21

3.7 Till-/frånkoppling....21

3.8 Användning med dammsugare 22

1. Användningstips 22

4.1 Förberedelser 22

4.2 Sågning.... 22

4.3 Insågning 22

4.4 Sågning i metall....23

1. Felsökning....23

2. Skötsel och underhåll 24

3. Avfallshantering....24

4. Specifikationer....24

1. Säkerhet

1.1 Generella säkerhetsföreskrifter – EN 60745-1

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du förlorar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Se till att nätsladden inte skadas. Använd aldrig nätsladden för att rycka stickproppen ur vägguttaget eller bära eller dra handverktyget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och bruka sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i påslaget läge ökar risken för olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska risken för dammrelaterade olyckor.
4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickpropen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder och annat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

1.2 Säkerhetsinstruktioner – sticksåg EN 60745-2-11

Varning: Dra alltid nätsladdens stickpropp ur vägguttaget före justering, service eller underhåll av maskinen.

1. Håll det elektriska handverktyget där greppytan är isolerad när arbeten utförs där det kan finnas risk för att sågbladet kan komma i kontakt med dolda spänningsförande ledningar eller sin egen sladd. Sågblad som kommer i kontakt med spänningsförande ledningar kan orsaka att exponerade metalldelar på det elektriska handverktyget blir spänningsförande, vilket skulle kunna ge användaren en elektrisk stöt.
2. Om nätsladden skadas får den endast bytas av återförsäljare.
3. Håll undan händerna från bladet och andra rörliga delar.
4. Sträck dig inte under materialet som sågas. Var extra försiktig om bladet eller handen är skymda vid sågning. Se till att det är fritt på undersidan av materialet som ska sågas.
5. Använd inte slöa eller skadade sågblad. Böjda sågblad kan lätt brytas av eller orsaka kast.
6. Starta motorn och låt den gå upp i fullt varv innan sågen förs mot arbetsstycket.
7. Se till att fotplattan ligger dikt an mot arbetsstycket under hela arbetsmomentet, var extra försiktig vid snedställd fotplatta då det är lätt att felbelasta sågbladet i sidled.
8. Säkra arbetsstycken med tving, skruvstycke etc.
9. Kontrollera att inställningarna är rätt och att bladet sitter fast i fästet innan sågningen påbörjas.
10. Se till att sågbladet har stannat helt innan maskinen tas ifrån sågsnittet, sågbladet får inte bromsas genom att man trycker på dess sida.

1.3 Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen!

Använd alltid skyddsglasögon.

Använd alltid hörselskydd.

Använd alltid munskydd.

2. Produktbeskrivning

• Pendelsticksåg
• Laserriktlinje
• LED-belysning
• Blåsfunktion och anslutning för spånutsug
• Nyckellöst fäste för snabba, smidiga sågbladsbyten

• Levereras med sidoanslag och sågblad

• Sågblad

• Fäste för sidoanslag med lässkruvar (2B)
• Spånskydd
• Nyckellös bladhållare med spärr (4B)
• Laser
• Reglage för reglering av pendelrörelse
• Strömbrytare för laser/LED
• Reglage för inställning av varvtal
• Strömbrytare
• Spärr för strömbrytare
• Insexnyckel
• Ventilationsöppningar för motorns kylluft
• Anslutning för dammsugare
• Reglage för renblåsning/dammsugning. Reglaget ska vara framåt för renblåsning av såglinjen och bakåt när en dammsugare är ansluten.
• Skala för sidolutning
• Fotplatta
• Bladstyrning
• Sidoanslag
• Sågblad för trä
• Sågblad för metall

3. Montering och justering

Varning! Dra ur stickproppen före all service/justering av sticksågen.

3.1 Byte av sågblad

1. Öppna bladhållarens spärr (4 B) genom att trycka den uppåt mot handtaget. Dra ur det använda bladet.
2. Tryck in det nya sågbladet (1) så längt som det går i bladhållaren (4). Kontrollera att bladets baksida löper i bladstyrningen (17).
3. Släpp spärren.
4. Prova att dra i bladet utåt för att kontrollera att bladet är rätt monterat.

Obs! Sågbladet blir fastlåst automatiskt när spärren släpps.

3.2 Montering av sidoanslag

1. Lossa låsskruvarna (2 B) men låt dem sitta kvar. Använd insexnyckeln (11), som förvaras i en hållare på anslutningskabeln.
2. Sätt i sidoanslaget (18) i fästet (2) på fotplattan.
3. Ställ in önskat mått.
4. Dra åt lässkruvarna.
5. Provsåga på en skräpbit och kontrollera mått. Justera sidoanslaget vid behov.

Fotplattan (6) kan vinklas till max 45° höger eller vänster.

1. Tryck fotplattan (6) framåt och ställ in önskad vinkel. Det finns fasta lägen för -45°, 0° och 45°.

2. Dra åt insexskruven.

3. Provsåga på en skräpbit och kontrollera mått. Justera vinkeln vid behov.

Dra INTE fotplattan (6) bakåt om du vill ställa in en annan vinkel än de fasta. Ställ in önskad vinkel och dra åt.

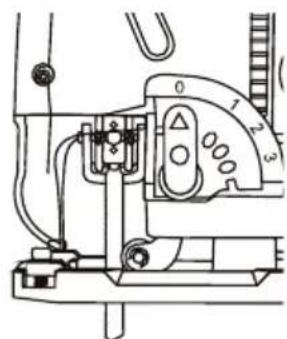

3.4 Inställning av pendling

Pendelrörelsen kan öka avverkningen och optimal avverkning bör provas fram för det aktuella materialet som sågas, vill man däremot ha ett så fint snitt som möjligt ska pendelfunktionen kopplas ifrån (läge 0).

Vrid reglaget (6) för reglering av pendelrörelse. Reglaget har 4 fasta lägen, vrid reglaget försiktigt tills det "klickar" fast i önskat läge.

• 0 – plåt, stål eller gummi
  • 1 – icke järnhaltig metall, hårt trä, plast
  • 2 - trä
  • 3 – trä (högsta avverkning)

Laser/LED-belysningen (5) styrs av en strömbrytare (7) på framsidan. Lasern projicerar en linje framför sticksågen som hjälp för att rikta in sågbladet.

Tryck upprepade gånger på strömbrytaren för att välja ett av följande lägen:

LED-belysning Laser
ON OFF
OFF ON
ON ON
OFF OFF

Rikta aldrig laserstrålen mot en människa eller mot ett djur. Titta inte in i laserstrålen. Laserstrålen kan orsaka bestående synskada.

3.6 Inställning av varvtal

Varvtalet justeras med reglaget (8), även under gång. 1 = lägsta hastighet, 6 = högsta hastighet.

Efter en längre tids sågning med lågt varvtal bör man låta motorn gå med max varvtal i ca 3 min för att kyla ner motorn.

3.7 Till-/frånkoppling

Start: tryck in strömbrytaren (9).

Stopp: släpp strömbrytaren.

Strömbrytaren har en spärr (10) som gör att den kan låsas i tillslaget läge.

Lås strömbrytaren i tillslaget läge:

Tryck samtidigt in spärren (10) och strömbrytaren (9), släpp sedan strömbrytaren före spärren.

Stäng av vid låst strömbrytare:

Tryck endast in strömbrytaren (9) och släpp den för att stänga av.

3.8 Användning med dammsugare

1. Dammsugaren ansluts till sticksågens anslutning (13).
2. Ställ reglaget (14) framåt.

Obs! Reglaget ska vara bakåt när dammsugaren inte används, då styrs motorns kylluft om och blåser rent såglinjen.

• Mät och märk ut såglinjen noga innan du börjar såga.
• Sätt fast små arbetsstycken med en tving eller liknande. Se till att anslutningskabeln inte kommer nära sågbladet under sågningen.
• Kontrollera att fotplattan är låst i 0°-läge innan du börjar såga.
• Om du är osäker på val av hastighet eller sågblad, provsåga i en skrotbit av samma material.

4.2 Sågning

• Håll sticksågen i ett fast grepp. Se till att sågbladet inte är i kontakt med arbetsstycket och tryck sedan på strömbrytaren och starta sticksågen. Låt motorn gå upp i varv innan du börjar såga.
• Tryck inte sticksågen hårt framåt utan låt sågbladet göra jobbet.
• Håll inte handen på undersidan av arbetsstycket, där du inte ser sågbladet.

4.3 Insågning

Var mycket försiktig vid insågning. Insågning är endast lämplig i mjuka material, t.ex. trä.

1. Luta sticksågen framåt så att den vilar på främre delen av fotplattan. Se till att inte sågbladet är i kontakt med arbetsstycket.
2. Starta motorn och vinkla försiktigt ner sticksågen så att sågbladet arbetar sig in i arbetsstycket tills hela fotplattan vilar mot arbetsstycket.

(Alternativ till insågning är att borra ett tillräckligt stort hål för sticksågbladet och starta sågningen i hålet.)

4.4 Sågning i metall

• Var försiktig, sågbladet kan lätt böjas.
• Använd ett mera fintandat sågblad om sticksågen vibrerar mycket under sågning.
• Sänk hastigheten om sågbladet blir mycket varmt.
• Använd någon typ av smörjning/kylning av sågbladet, t.ex. alkohol till aluminium och olja till stål.
• Vid sågning av tunn metall är det lämpligt att fästa ett lager tunn plywood etc. med tvingar på varje sida om metallen. Såga igenom alla lager.

5. Felsökning

Symptom Möjlig orsak Åtgärd
Maskinen går inte.	Ingen spänning i eluttaget. Kontrollera att det är spänning i eluttaget.
	Slitna kolborstar. Kontakta oss vid mo tor- och elfel.
	Kortslutning.
	Fel på strömbrytaren.
Maskinen går sakta.	Slött el. skadat sågblad. Byt ut bladet.
	För lågt varvtal. Öka variabel inställning.
	Motorn är överhettad. Mata inte så hårt.
Ovanliga ljud hörs.	Mekaniskt hinder. Kontakta oss.
	Lindning delvis kortsluten.
Starka vibrationer.	Sågbladet sitter löst. Kontrolera sågbladet, och se till att det är rätt monterat.
Gnistbildning i motorn.	Kolborstarna sitter fast. Kontakta oss.
	Lindning kortsluten.
	Kollektorn smutsig.

6. Skötsel och underhåll

• Dra ur stickproppen före rengöring.
• Torka av produkten med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel, det kan skada produkten.
• Håll alltid ventilationsöppningarna fria från spån och skräp.

7. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

8. Specifikationer

Effekt 800 W

Steglös hastighet 800–3000 slag/min

Ställbar pendelrörelse 4 steg

Sågbladsfäste Typ T och U

Ställbar fotplatta Max 45°

Sågkapacitet Trä 80 mm, stål 8 mm

Ljud LwA = 100 dB(A), K = 3 dB(A)

$$ \mathrm{LpA} = 8 9 \mathrm{dB(A)}, K = 3 \mathrm{dB(A)} $$

Vibration Byggskivor a

Tunnplåt a

$$ \mathrm{h}, \mathrm{B} = 8, 6 4 1 \mathrm{m} / \mathrm{s} ^ {2}, \mathrm{K} = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ h, M = 7, 8 5 6 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Vikt 2,1 kg

Pendelstikksag

ART. NR. 18-3557 MODELL JD2902LK-UK

40-8774

JD2902LK

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.

Obs! Sagbladet låses fast när sperren slippes.

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
