Produkttyp	Kondenstorktumlare
Märke	HOOVER
Modell	HDC 75 TEX
Trumkapacitet	115 liter
Maximal last	7 kg (bomull) / 3 kg (syntet)
Mått (H x B x D)	85 cm x 60 cm x 60 cm
Elektrisk anslutning	230 V ~ 50 Hz, jordat uttag
Energiklass	C
Torkprogram	Helt torrt, Extra torrt, Torrt, Stryktorrt, Medel torrt, Fuktigt, Förstrykning, Ventilation
Specialfunktioner	Fördröjd start (upp till 9 tim), Ljud av, Skonsam torkning (låg temperatur)
Display	Digital (återstående tid)
Indikatorlampor	På/Av, Filterrengöring, Töm vatten, Avkylning, Uppvärmning
Luddfilter	Tvärtbart, rengörs efter varje cykel
Kondensor	Regelbunden rengöring rekommenderas (ungefär var 10:e cykel)
Vattentank	Kapacitet ca 4 kg, töms efter varje cykel
Säkerhet	Automatisk avstängning vid öppen lucka, överhettningsskydd, anti-skrynkelfunktion
Installation	Minst 12 mm utrymme runt maskinen, blockera inte luftintag/-utlopp
Vikt	Ej specificerad i bruksanvisningen (uppskattning ~40-45 kg)
Kundservice	GIAS Service för reservdelar och reparationer

Vanliga frågor - HDC 75 TEX HOOVER

Vad gör jag om torktumlaren inte startar?

Kontrollera att apparaten är ansluten, att luckan är ordentligt stängd och att knappen På/Av är intryckt. Kontrollera också att säkringen inte har gått och att vattentanken inte är full.

Varför är torktiden för lång?

Det kan bero på ett blockerat luddfilter, en smutsig kondensor, överlastning av trumman eller alltför blöt tvätt. Kontrollera och rengör filtret och kondensorn, och minska lasten vid behov.

Hur rengör jag luddfiltret?

Dra filtret uppåt, öppna det och ta försiktigt bort luddet med en mjuk borste eller fingertopparna. Stäng och sätt tillbaka. Rengör det efter varje cykel för optimal effektivitet.

Var finns vattentanken och hur tömmer jag den?

Tanken sitter bakom kontrollpanelen, på vänster sida. Dra den bestämt, öppna locket, töm vattnet (maxvikt ~4 kg), och sätt tillbaka den genom att trycka fast ordentligt.

Hur ofta ska kondensorn rengöras?

Det rekommenderas att rengöra kondensorn ungefär var 10:e torkcykel. Koppla ur apparaten, ta bort skyddsplattan, lås upp spakarna, tvätta kondensorn med rent vatten och sätt tillbaka allt.

Kan jag torka ömtåliga kläder?

Ja, använd knappen Skonsam för att sänka temperaturen. För mycket ömtåliga plagg, välj programmet Ventilation. Undvik att torka ull, siden eller plagg med metalliska dekorationer.

Vad betyder indikatorn 'EMPTY WATER'?

Denna indikator visar att vattentanken är full och måste tömmas. Torktumlaren stannar automatiskt tills tanken är tömd och återinsatt.

Hur använder jag funktionen fördröjd start?

Tryck på knappen Fördröjd start för att välja en fördröjning på 1 till 9 timmar. Displayen visar återstående timmar. Tryck sedan på Start för att starta nedräkningen.

Varför är tvätten fortfarande fuktig efter en cykel?

Kontrollera valt program (det måste motsvara önskad torkgrad), filtret och kondensorn, lasten (inte överlasta) och tvättens förtorkning. För små laster, använd ett tidsstyrt program.

Vad gör jag om larmet låter oavbrutet?

Larmet ljuder vid cykelns slut och under anti-skrynkelfunktionen. Öppna luckan för att stoppa larmet. Du kan stänga av slutlarmet genom att trycka på knappen Ljud av.

BRUKSANVISNING HDC 75 TEX HOOVER

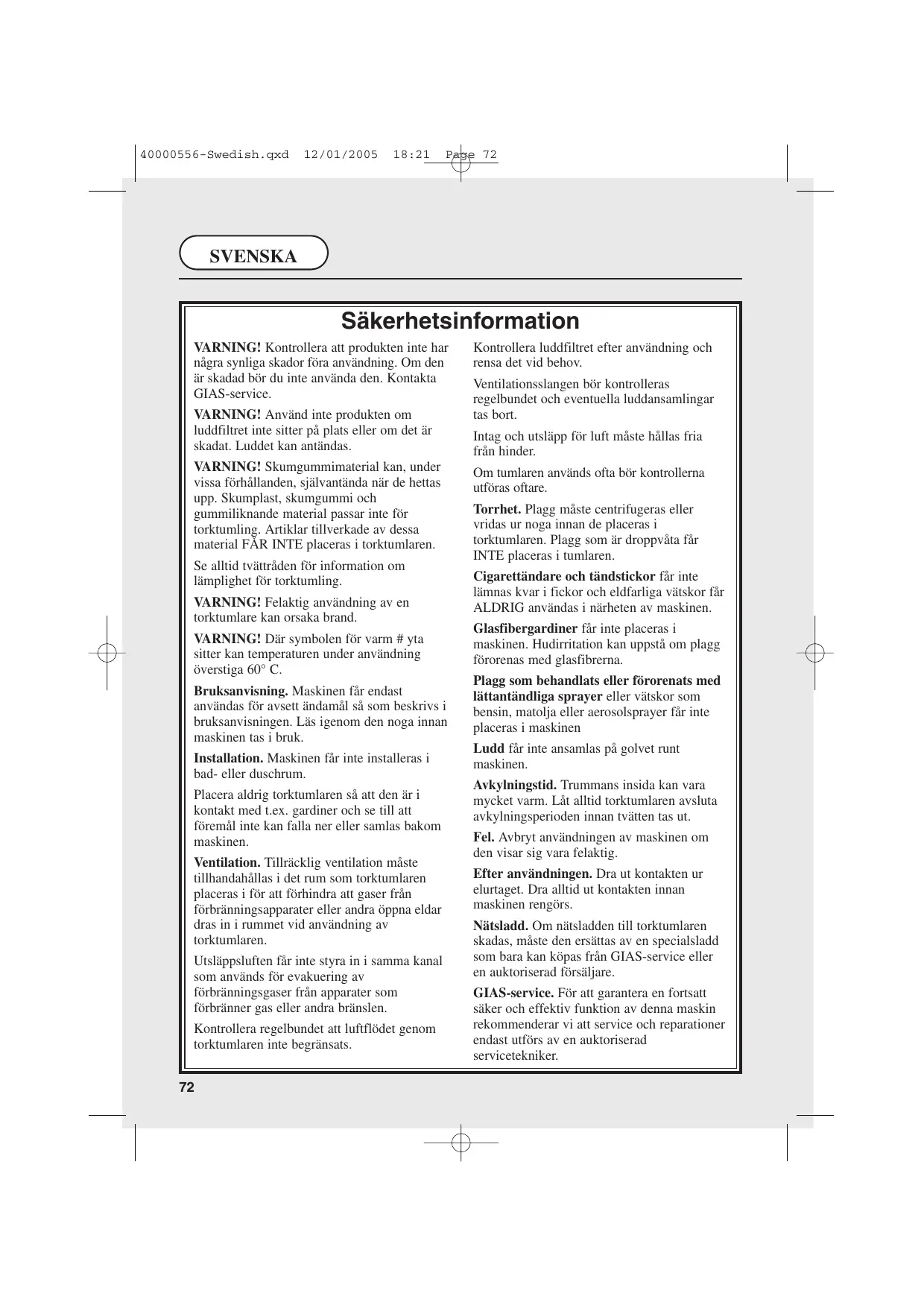

VARNING! Kontrollera att produkten inte har några synliga skador före användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service.

VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat. Luddet kan antändas.

VARNING! Skumgummimaterial kan, under vissa förhållanden, självantända när de hettas upp. Skumplast, skumgummi och gummiliknande material passar inte för torktumling. Artiklar tillverkade av dessa material FÅR INTE placeras i torktumlaren.

Se alltid tvättråden för information om lämplighet för torktumling.

VARNING! Felaktig användning av en torktumlare kan orsaka brand.

VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60°C.

Bruksanvisning. Maskinen får endast användas för avsett ändamål så som beskrivs i bruksanvisningen. Läs igenom den noga innan maskinen tas i bruk.

Installation. Maskinen får inte installeras i bad- eller duschrum.

Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och se till att föremål inte kan falla ner eller samlas bakom maskinen.

Ventilation. Tillräcklig ventilation måste tillhandahållas i det rum som torktumlaren placeras i för att förhindra att gaser från förbränningsapparater eller andra öppna eldar dras in i rummet vid användning av torktumlaren.

Utsläppsluften får inte styras in i samma kanal som används för evakuering av förbränningsgaser från apparater som förbränner gas eller andra bränslen.

Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsas.

Kontrollera luddfiltret efter användning och rensa det vid behov.

Ventilationsslangen bör kontrolleras regelbundet och eventuella luddansamlingar tas bort.

Intag och utsläpp för luft måste hållas fria från hinder.

Om tumlaren används ofta bör kontrollerna utföras oftare.

Torrhet. Plagg måste centrifugeras eller vridas ur noga innan de placeras i torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren.

Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga vätskor får ALDRIG användas i närheten av maskinen.

Glasfibergardiner får inte placeras i maskinen. Hudirritation kan uppstå om plagg förorenas med glasfibrerna.

Plagg som behandlats eller förorenats med lättantändliga sprayer eller vätskor som bensin, matolja eller aerosolsprayer får inte placeras i maskinen.

Ludd får inte ansamlas på golvet runt maskinen.

Avkylningstid. Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan tvätten tas ut.

Fel. Avbryt användningen av maskinen om den visar sig vara felaktig.

Efter användningen. Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs.

Nätsladd. Om nätsladden till torktumlaren skadas, måste den ersättas av en specialsladd som bara kan köpas från GIAS-service eller en auktoriserad försäljare.

GIAS-service. För att garantera en fortsatt säker och effektiv funktion av denna maskin rekommenderar vi att service och reparationer endast utförs av en auktoriserad servicetekniker.

Säkerhetsinformation	72	Filter	75
Elanslutningskrav	73	Vattenbehällare	76
Installationskrav	74	Kondensor	76
Förbereda lasten	74	Torkguide	77
Förbereda plagg	74	Kontroller & indikatorer	78
Maximal torkvikt	74	Funktion	79-80
Sortera lasten	74-75	Rengöra torktumlaren	81
Torktumlas ej	75	Tekniska spekifikationer	81
Energibesparing	75	Felsökning	82
Öppna luckan	75

LÄS DESSA ANVISNINGAR NOGGRANT

Maskinen måste handhas i enlighet med anvisningarna i bruksanvisningen. Den får endast användas för att torka hemtextilier och plagg som tvättats i vatten. Den FÅR INTE användas tillsammans med kemtvättvätskor. För din egen säkerhet måste torktumlaren installeras på rätt sätt. Vid eventuella installationsproblem kan du ringa närmaste GIAS-service för att få råd.

Innan torktumlaren används första gången:

• Läs denna instruktionsbok noga.
• Ta ut allt som packats inuti trumman. Torka trummans insida och luckan med en fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten.

VIKTIGT: Torktumlaren får endast användas för att torka hemtextilier och plagg som tvättats i vatten.

Torktumla EJ material som behandlats med kemtvättvätskor.

Elanslutningskrav

VARNING! ELEKTRICITET KAN UTGÖRA EN STOR RISK. MASKINEN MÅSTE JORDAS.

Torktumlaren är utrustad med en gjuten stickpropp där trådarna inte kan bytas ut.

Stickproppen måste sitta tillgängligt så att den kan dras ut sedan maskinen installerats.

VIKTIGT: Trådarna i huvudledningen är färgade enligt följande kod:

Blå	-	NEUTRAL
Brun	-	STRÖM
Grön och gul	-	JORD

Om nätsladden till torktumlaren skadas, måste den ersättas av en specialsladd som bara kan köpas från GIAS-service eller en auktoriserad försäljare.

SVENSKA

Installationskrav

VIKTIGT: Torktumlaren måste installeras så att luftintag och -utsläpp inte begränsas (bild 1).

Det bör finnas ett avstånd på minst 12 mm (0,5 tum) mellan sidorna, baksidan och underdelen på maskinen och omgivande väggar, skåp och golv.

För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till.

Installera ALDRIG torktumlaren mot ett draperi.

Se till att inga föremål kan falla ner eller samlas bakom och under torktumlaren, eftersom de kan täppa till intag och utsläpp av luft.

Förbereda lasten

Innan tumlaren används för första gången torkas trummans insida och luckan av med en fuktig duk.

Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg.

Förbereda plagg

Kontrollera att alla knappar är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig.

Varning:

Överfyll inte trumman. Stora föremål kan när de blöts ned överskrida den högsta tillåtna belastningen (t.ex. sovsäckar och duntäcken).

Maximal torkvikt

• Bomull max. 7 kg • Syntet max. 3 kg

Sortera lasten enligt följande:

A) Enligt tvättmärkning

På kragen eller i sömmens insida:

Kan torkas i torktumlare. Torktumlas vid hög temperatur. Torktumlas endast vid låg temperatur. Torktumlas ej. B) Enligt mängd och tjocklek

När lasten är större än trumlarens kapacitet sorteras plaggen efter tjocklek (man skiljer t.ex. på handdukar och tunna underkläder).

C) Enligt textiltyp

Bomull/linne: Handdukar, bomullsjersey, lakan och dukar.

Syntet: Blusar, skjortor, overaller osv. av polyester eller polyamid, liksom bomull/syntetblandningar.

D) Enligt torrhetsgrad

Sortera i: stryktorrt, skaptorrt osv. För ömtåliga plagg trycker man in knappen 'DELICATES' (f) för att välja låg torktemperatur. Välj alternativt vädring på vredet (0) för vädring eller torkning av mycket ömtåliga plagg.

Torktumlas ej:

Ylle, siden, ömtåliga material, nylontrumpor, ömtåliga broderier, tyger med metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc.

VIKTIGT: Torktumla inte plagg som behandlats med kemtvättvätska eller gummiklader (brand- eller explosionsrisk).

Energibesparing

Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt desto kortare torktid vilket sparar energi.

Försök ALLTID torka maximal tvättvikt, vilket sparar tid och energi.

Överskrid ALDRIG maximal vikt, det slösar med tid och energi.

Kontrollera ALLTID att filtret är rent före varje torkomgång eftersom detta ökar effektiviteten.

Lägg ALDRIG droppvåta plagg i torktumlaren, detta kan skada maskinen och slösar med tid och energi.

Öppna luckan

Dra i handtaget för att öppna luckan (bild 2).

VARNING!

NÄR TORKTUMLAREN ÄR I BRUK KAN TRUMMAN OCH

LUCKAN BLI MYCKET VARMA.

Startar man om torktumlaren genom att stänga luckan och trycka på 'START' (◇).

Filter

VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

1. Dra filtret uppåt (bild 3).
2. Öppna filtret så som visas (bild 4).
3. Ta försiktigt bort ludd med en mjuk borste eller med fingrarna.
4. Snäpp ihop filtret igen och skjut in det på plats.

Filterindikator (

Tänds när filtret behöver rengöras.

Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt.

Vattenbehållare

Vattnet som avlägsnas från tvätten under torkningen samlas upp i en behållare som sitter bakom kontrollpanelen på maskinens vänstra sida.

När behållaren är full tänds indikatorn 'EMPTY WATER' (1) på kontrollpanelen, och då MÅSTE behållaren tömmas.

Vi rekommenderar att behållaren töms efter varje torkomgång.

Tömma vattenbehållaren:

1. SE TILL ATT MASKINEN ÄR AVSTÄNGD. Knappen AV/PA (①) måste frigöras för att maskinen ska stängas av.
2. Dra ordentligt i handtaget så att vattenbehållaren glider ut ur torktumlaren (bild 5). Lyft behållaren med båda händerna. När den är full väger behållaren ca 4 kg (bild 6).
3. Öppna locket på behållarens översida och töm ut vattnet (bild 7).
4. Sätt tillbaka locket och skjut in behållaren i läge. SKJUT IN DEN ORDENTLIGT.

Kondensor

VIKTIGT: Slå alltid av strömmen och dra ut kontakten ur uttaget innan kondensorn rengörs.

Bevara torktumlarens effektivitet genom att regelbundet kontrollera att kondensorn är ren.

Ta bort kondensorn:

1. Ta bort sparkplåten (bild 8).
2. Vrid de två låspakarna moturs (bild 9).
3. Dra ut kondensorenheten (bild 10).
4. Avlägsna försiktigt eventuellt damm eller ludd med en duk och rengör enheten genom att hålla den under en rinnande kran (bild 11) och vända den så att vattnet rinner mellan plattorna och tar bort damm och ludd.
5. Sätt tillbaka kondensorn och se till att den kommer på plats ordentligt. Lås de två spakarna genom att vrida dem medurs.
6. Sätt tillbaka sparkplåten.

KOM IHÅG: Under de sista 10 minuterna tumlas alltid lasten i kalluft.

Torkguide

Program	Torkguide
1	Absolut torrt
2	Extratorrt
3	Skåptorrt
4	Stryktorrt
5	Medeltorrt
6	Fuktigt

För ömtåliga textilier, välj knappen 'DELICATES' (Ömtåligt) för alla torkprogram. Detta sänker torktemperaturen och skyddar plaggen.

FÖRBEHANDLINGSPROGRAM FÖR STRYKNING: SLÄTAR UT VECK OCH SKRYNKLOR - UNDERLÄTTAR STRYKNING.

Kontrollpanel och indikatorlampor (bild 12)

1. 'ON/OFF' knapp och indikatorlampa - tryck in knappen för att slå på maskinen och lampan tänds (①).
2. 'DELICATES' - tryck för att minska värmenivån för ömtåliga plagg, tryck igen för att välja hög temperatur ( ).

HÖG värmeinställning LÅG värmeinställning

1. 'ALARM OFF' – tryck för att stänga av signalen (⑧).
2. DIGITAL DISPLAY – visar det antal timmar som återstår när 'START DELAY' ställts in.
3. PROGRAM – ställer in torktiden.
4. 'FILTER CARE' – tänds när filtret behöver rengöras (Ⓞ).
5. 'EMPTY WATER' – tänds när vattenbehållaren är full (1).
6. 'COOLING' – tänds när torkomgången är i avkylningsperioden (※).
7. 'HEATING' – tänds när torkomgången är i uppvärmningsperioden ( ).
8. 'START' – tryck för att starta torkomgången (◇).
9. 'START DELAY' – tryck för att fördröja torkomgångens start med upp till 9 timmar (

Funktion

1. Öppna luckan och lasta trumman med tvätt. Se till att plaggen inte hindrar luckans stängning.
2. Stäng luckan försiktigt tills du hör den 'klicka' i lås.
3. Tryck på 'ON/OFF' (①) för att sätta på torktumlaren. Lampan tänds.
4. Vrid på 'PROGRAM' för att ställa in önskat torkprogram: om du t.ex.

torkar bomullstvätt och vill förbereda den för strykning kan du välja 'stryktorrt'.

Inställningen FÖRE STRYKNING som visas av symbolen på 'PROGRAM'-vredet är ett vädrings- och anti-skrynkelprogram. Torktumlaren värmer lasten i 9 minuter följt av 3 minuters avkylning och är särskilt bra för plagg som får ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Behandlingen löser upp veck i tyget och gör strykningen snabbare och lättare.

1. Tryck in knappen 'DELICATES' ( 日 ) för att sänka värmen vid torkning av ömtåliga plagg i tidsinställda program. Tryck igen när det är klart för att ställa in hög temperatur.

HÖG värmeinställning

LÅG värmeinställning

Vid vädring eller torkning av mycket ömtåliga plagg ställer man in alternativt vädring på vredet för torktid (

1. Tryck på 'START' (). Torktumlaren startar automatiskt och 'HEATING' ( tänds.

Fuktavkännare

En avkännare registrerar när lasten är torr. Torkomgången går över till avkylning och indikatorn 'COOLING' ( ) tänds.

Efter 10 minuters avkylning slutar trumman automatiskt att rotera.

Obs:

(i) Sensorn känner inte alltid av en liten last. För små laster, separata plagg eller halvtorra textilier med låg suktthalt bör tidsinställda program användas. Ställ in programmet mellan 30 och 75 minuter beroende på lastens storlek och den torrhet som krävs, samt välj hög eller låg värme beroende på textiltyp. Om inte detta sker går torktumlaren endast i 10 minuter innan den går över till avkylning. (ii) Om fuktavkännaren inte fungerar, t.ex. när lasten är alltför stor eller för våt att torktumla, går torktumlaren automatiskt över till avkylning efter 180 minuter.

Torktumlaren kan ställas in så att den startar upp till 9 timmar efter det att programmet ställts in.

Ställ in tidsfördröjningen genom att trycka in och släppa 'START-DELAY' (⊗) tills önskad fördröjning (visas i timmar) kommer upp på displayen och tryck därefter på 'START'. Displayen blinkar.

I takt med att timmarna går räknas siffran på displayen ner. När den kommer till 0 startar torktumlaren.

Ändra fördröjningen när som helst genom att trycka ner knappen tills den nya siffran visas på displayen.

Vid ett strömavbrott försvinner tidsfördröjningen och måste ställas in på nytt när strömförsörjningen är återställd.

1. Slå av signalen som ljuder vid slutet av varje torkomgång genom att trycka på 'ALARM OFF' (Ø).
2. Lasten torkas genom tumling i termostatstyrd varmluft. Kalluft används under de sista 10 minuterna för att reducera veck och kyla lasten så att den är klar att hantera. Under denna tid lyser indikatorn 'COOLING'.
3. När programmet är klart slutar trumman rotera. Vredet står kvar på det program som ställts in. 'COOLING' blinkar och signalen ljuder.
4. Öppna luckan och ta ut lasten.

Om lasten inte tas ur torktumlaren när torkomgången är klar, aktiveras en 'antiskrynkelfunktion'.

Varje kvart tumlas lasten i 5 sekunder och signalen ljuder.

Detta upprepas tills 'antiskrynkelfunktionen' upphör genom att luckan öppnas.

1. Rengör filtret och töm vattenbehållaren efter varje torkomgång för att garantera maximal effektivitet hos torktumlaren. (Se sektionerna 'Filter' och 'Vattenbehållare').

VARNING! TRUMMAN, LUCKAN OCH LASTEN KAN VARA MYCKET VARMA.

1. Rengör kondensorn efter ungefär var 10:e torkomgång för att garantera maximal effektivitet hos torktumlaren. (Se sektion 'Kondensor').

Rengöra torktumlaren

VIKTIGT: Slå alltid av strömmen och dra ut kontakten innan maskinen rengörs.

Rengör filtret och töm vattenbehållaren efter varje torkomgång.

Rengör kondensorn regelbundet.

Efter varje användning bör man torka av trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den.

Torka maskinens utsida och luckan med en mjuk duk.

Använd ALDRIG svampar eller rengöringsmedel med slipverkan.

Förhindra att luckan fastnar genom att regelbundet rengöra luckpackningen med ett medel utan slipverkan.

Med tiden kan avlagringar från vattnet ansamlas över sensorplattan (den sitter inuti trumman, ovanför lucköppningen).

Sensorplattan kan rengöras med en mjuk trasa och en utspädd vinägerlösning. Var noga så att överflödig vätska torkas bort eftersom vinägerlösningen kan fläcka plagg.

Tekniska specifikationer

Trummanskapacitet 115 liter

Maximal last 7 kg

Höjd 85 cm

Bredd 60 cm

Djup 60 cm

Energiklass C

Obs: För elektriska data se etiketten på framsidan av torktumlaren (öppna luckan).

Felsökning

Skulle torktumlaren inte fungera riktigt bör följande punkter kontrolleras innan en servicetekniker tillkallas.

Torktiden är för lång/plaggen är inte tillräckligt torra:

• Har du valt rätt torktid/program? Se sid 77.
• Var plaggen för våta? Var plaggen ordentligt urvridna eller centrifugerade? Behöver filtret rensas? Se sid 75. Behöver kondensorn rengöras? Se sid 76.

Är tumlaren överlastad? Se sid 74. - Är luftintag, luftutsläpp och torktumlarens underdel fria från hinder? - Är lasten för liten? Se sid 79. Har 'DELICATES' ställts in under en tidigare torkomgång? Se sid 78. - Är sensorsystemet rent? Avlagringar från vattnet kan ansamlas över sensorplattan. Se sid 81 'Rengöra torktumlaren'.

Torktumlaren startar inte:

Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en annan apparat som t.ex. en bordslampa. - Är stickproppen korrekt ansluten till eluttaget? - Är det strömavbrott? Har säkringen gått? - Är luckan väl stängd? Se sid 79/80. - Är torktumlaren påsatt? Se sid 78. - Har torktid eller program ställts in? Se sid 78. Har 'START' tryckts in sedan luckan öppnats? Se sid 75. Har 'START' tryckts in för att starta programmet? Se sid 79.

Har alternativt 'START DELAY' ställts in och är det fortfarande tid kvar? Se sid 79. Har torktumlaren slutat fungera eftersom vattentråget är fullt och behöver tömmas? Se sid 76.

Filterindikatorn lyser

Behöver filtret rensas? Se sid 75.

Indikatorn 'Empty Water' lyser

Behöver vattenbehållaren tömmas? Se sid 76.

Om nätsladden till torktumlaren skadas, måste den ersättas av en specialsladd som bara kan köpas från GIAS-service eller en auktoriserad GIAS-försäljare.

Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker som ingår i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin:

• Befinns vara funktionsduglig.
• Inte har installerats i enlighet med instruktionerna. Har använts på ett oriktigt sätt.

NORSK

För du bruker tørketrommelen for første gang:

Merknad: For elektriske data, se etiketten på fronten av maskinens kabinett (med døren åpen).

NORSK

Feilsøking
