Produkttyp	Kyl med frysfack
Modell	LUR55W13E
Märke	Logik
Volym för färsk mat	97 L
Frysvolym	16 L
Total volym	113 L
Energiförbrukning	0,375 kWh/24h, 137 kWh/år
Energiklass	A++
Klimatklass	N/ST (16°C till 38°C)
Frysfackets temperatur	≤ -18°C
Kylfackets temperaturområde	0°C till 8°C, genomsnitt ≤ 4°C
Temperaturstegringstid	15 timmar
Infrysningskapacitet	2 kg/24h
Avfrostningstyp	Kyl: Automatisk avfrostning; Frys: Manuell avfrostning
Luftburet akustiskt buller	42 dB
Märkspänning	220-240 V
Märkström	0,6 A
Mått (B x D x H)	553 mm x 574 mm x 845 mm
Installationsfrigång	Sidor: 25 mm, Baksida: 50 mm, Topp: 30 mm
Antal hyllor	2 justerbara glashyllor + lock till grönsakslåda
Dörrhyllor	2 övre, 1 nedre
Grönsakslåda	1
Invändig belysning	Ja, utbytbar (220-240V, max 15W)
Vändbar dörr	Ja (kräver verktyg)
Köldmedium	Miljövänligt, brännbart

Vanliga frågor - LUR55W13E Logik

Hur justerar jag temperaturen på mitt Logik LUR55W13E kylskåp?

Termostatens kontrollratt sitter på höger sida av skåpet. Vrid den till ett högre nummer för en lägre temperatur. För normal rumstemperatur (16°C till 38°C) är rekommenderad inställning mellan 2 och 4. Vänta 24 timmar efter inkoppling för att temperaturen ska stabiliseras.

Varför låter mitt kylskåp ovanligt?

Dessa ljud är normala och orsakas av cirkulation av köldmedium och kompressorn. Moderna kylskåp använder CFC-fria gaser som kan ge mer märkbara ljud. Det påverkar inte prestandan.

Hur avfrostar jag frysfacket?

Avfrosta när frost når 3 mm. Ta bort mat, koppla ur enheten och lämna dörren öppen. Använd en plastskrapa för att ta bort frost. För att påskynda, placera en skål med varmt vatten inuti och stäng dörren. Använd inte metallverktyg eller elektriska apparater.

Hur rengör jag insidan och utsidan av kylskåpet?

Torka insidan med en svag lösning av bikarbonat, skölj sedan med varmt vatten. Rengör hyllor och grönsakslåda i varmt tvålvatten. För utsidan, använd en fuktig trasa och standard möbelpolish, undvik magnetremsan på dörren.

Kan jag vända dörrslaget på mitt Logik LUR55W13E?

Ja, dörren kan vändas. Du behöver en stjärnskruvmejsel, en platt skruvmejsel och en sexkantnyckel. Följ stegen i manualen: luta enheten, ta bort topplocket och övre gångjärnet, byt bussningar och återmontera på motsatt sida. En kvalificerad tekniker kan också göra det.

Vilka är måtten och utrymmeskraven för detta kylskåp?

Mått: 553 mm (B) x 574 mm (D) x 845 mm (H). Installation kräver 25 mm frigång på båda sidor, 50 mm på baksidan och 30 mm på toppen. Golvet måste vara plant och stabilt, och rumstemperaturen mellan 16°C och 38°C.

Hur byter jag den invändiga glödlampan?

Vrid först termostatratten till 0 och koppla bort strömmen. Ta bort skruven, tryck på locket och skjut det bakåt. Byt glödlampa (220-240V, max 15W). Sätt tillbaka locket och skruven, återanslut strömmen.

Hur mycket energi förbrukar Logik LUR55W13E?

Den förbrukar 0,375 kWh per 24 timmar och 137 kWh per år. Verklig förbrukning beror på användning och placering. Den har energiklass A++.

Vad ska jag göra om kylskåpet inte kyler ordentligt?

Kontrollera termostatinställningen och se till att rumstemperaturen är mellan 16°C och 38°C. Se till att ventilationsöppningarna är fria och att dörren inte öppnas för ofta. Om problemet kvarstår, använd en kyl/frys-termometer för att kontrollera temperaturerna (kyl bör vara 5°C eller lägre, frys -18°C eller lägre). Kontakta en kvalificerad tekniker om det behövs.

Hur gör jag mig av med mitt gamla kylskåp på rätt sätt?

Släng det inte med hushållsavfall. Följ lokala regler för återvinning av elektrisk utrustning. Ta bort dörrar och lås för att förhindra att barn fastnar. Köldmedium och isolering kräver särskild avfallshantering. Kontakta din kommun för alternativ.

BRUKSANVISNING LUR55W13E Logik

Inbyggbart kylskafferi

Käyttöopas

P Säkerhetsvarningar....10

Packa upp....44

Installation 45

Plats 45

Säkerställ optimal prestanda från din produkt....45

Fördelar med ökad ventilation....45

Ändra dörrens gångjärn....46

Utrymmeskrav....48

Ställa enheten vägrätt....48

Rengöring före användning 48

Innan du använder enheten....49

Inre tillbehör....49

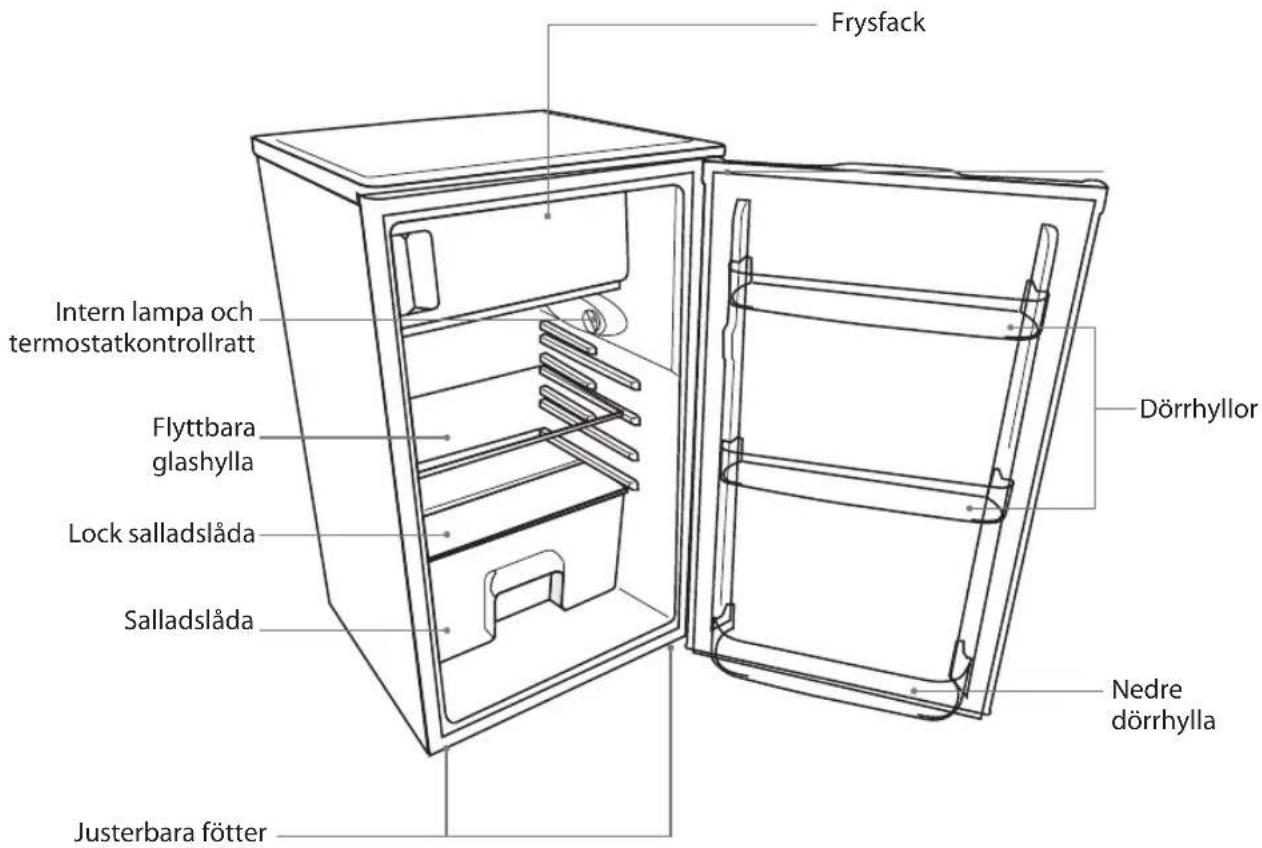

Produktöversikt....50

Hantering 51

Slå på din enhet 51

Inställning av temperaturen....51

Oväsen inuti enheten! 51

Tips för förvaring av livsmedel i enheten....52

Rengöring....52

Avfrostning 52

Avfrostning av frysfacket 52

Rengöring av insidan och utsidan av enheten....53

Rengöringstips 53

Underhåll....54

Byta den interna lampan....54

Försiktighet vid hantering /förflyttning av enheten....54

Service 54

Stänga av under längre perioder....54

Avyttring 54

Specifikationer....55

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

• Läs noga igenom alla instruktioner innan du börjar använda enheten och spara dem för framtida bruk.
• Behåll manualen. Om du överlämnar enheten till en tredje part se till att denna manual medföljer.
• Denna enhet är avsedd för användning i hushåll eller liknande platser som: -personalkök i butiker, kontor och arbetsplatser, -av kunder på hotell, motell och andra typer av boendemiljöer, -B&B-liknande miljöer, -catering och liknande icke affärsmässiga användningsområden.
• Kontrollera att kontakrten är lätt att nå för att kunna koppla ifrån vägguttaget.
• Se till att enhetens ventilationsöppningar inte är igentäpptta.

• Använd inga mekaniska hjälpmedel eller försök att påskynda avfrostningen på annat sätt än vad som rekommenderas av tillverkaren.

• Använd inga elektriska apparater inuti matförvaringsutrymmet på enheten, om det inte är en typ som rekommenderas av tillverkaren.

• Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en kvalificerad tekniker för att undvika faror.
• Välj en plats att sätta enheten där den inte utsätts för direkta värmekällor som element eller öppna spisar, eftersom kylmediet och den frätande gasen är brandfarliga.
• Skada inte kylmediekretsen (Kylmediet är en mycket miljövänlig gas, men är samtidigt ett bränsle). Var försiktig när du transporterar eller flyttar enheten för att säkerställa att kylmediekretsen inte skadas. Om den skulle skadas ska öppna lågor och gnistkällor undvikas, och ventilera rummet där enheten är placerad i några minuter).
• Enheten måste hanteras av minst 2 personer.

• Denna apparat kan användas av personer från 8 års ålder och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten.

• Rengöring och användarunderhåll skall inte utföras av barn såvida inte de är äldre än 8 år och under uppsikt.

• Om enheten förses med ett lås för att hindra barn från att fastna i den, ska nyckeln förvaras utom räckhåll och inte i närheten av enheten.
• Förvara inte flyktiga eller brandfarliga ämnen som aerosolburkar tillsammans med brandfarligt drivmedel, i enheten.
• Förvara inte flaskor eller glasbehållare i frysfacet. Innehållet kan expandera när det fryser (mousserande drycker) och kan spränga flaskan och skada frysutrymmet.

WARNING:

DET ÄR FARLIGT FÖR ALLA ÄN BEHÖRIG SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR SKA DU INTE FÖRSÖKA ATT REPARERA SJÄLV.

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

SE

Flyttbar glashylla x 2 Lock salladslåda

Dörrhylla x 2

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidor av enheten och 50 mm på baksidan och 30 mm över enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras. Se till att det finns tillräckligt med utrymme för kunna öppna dörren helt.

Säkerställ optimal prestanda från din produkt

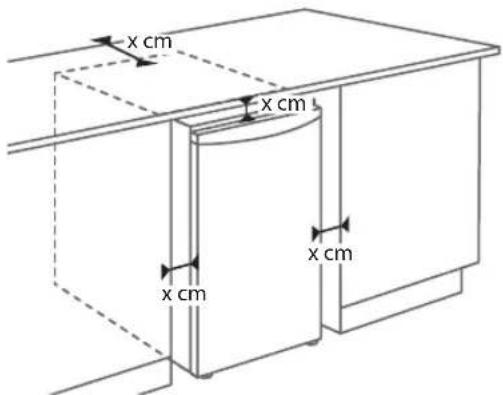

Observera att för att säkerställa optimal prestanda från din produkt måste det finnas tillräcklig ventilation för att produkten ska kunna släppa ut värmen.

x cm = ventilationsutrymme som krävs för optimal prestanda.

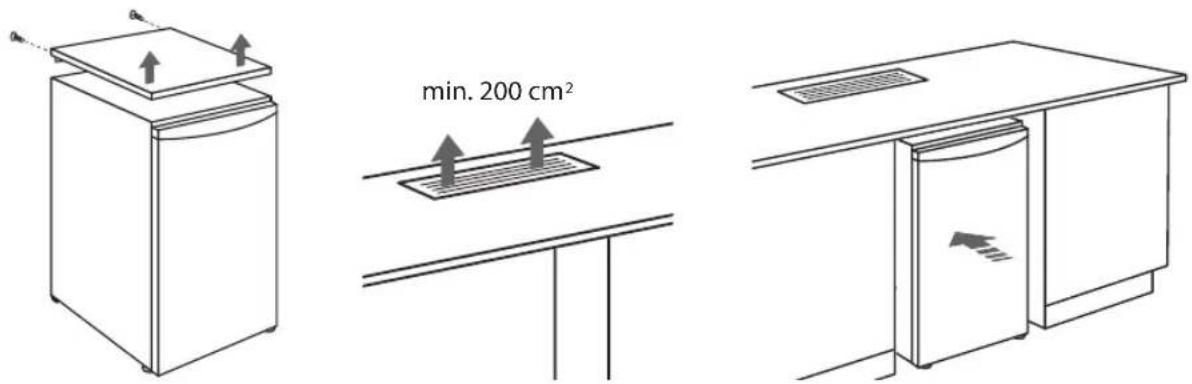

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm ^2 (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

Fördelar med ökad ventilation

• Lägre strömförbrukning

• Förbättrad kylprestanda

• Lägre driftkostnader

• Längre livslängd

- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
• Ställ in de justerbara fötterna till dess högsta nivå.
- För att ta av dörren är det nödvändigt för att luta skåpet bakåt. Du bör luta enheten mot något solid så att den inte glider under ändringsprocessen med dörren.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.

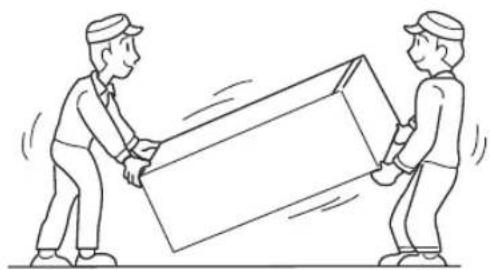

• Vi rekommenderar att två personer hanterar enheten under monteringen.

1. Luta enheten något bakåt och läs den mot stödet. Två personer krävs för att luta enheten under processen med att vända dörren.

1. Ta bort de två skruvarna på baksidan.

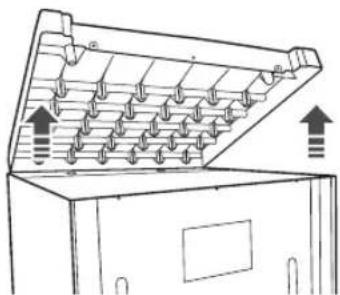

1. Lyft bort övre skivan från kylskåpet.

1. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.

1. Byt nedre bussningen och nedre bussningslocket på dörrens ovansida. Den nedre bussningsnyckeln måste vara i korekt position för att en skall kunnas sättas i korrekt.
2. Ta bort de två nedre skruvarna, gångjärnskonsolen och justeringsfoten från enhetens undersida.
3. Ta bort skruven för främre justeringsfoten från andra sidan av enhetens undersida och flytta den till motsvarande position på andra sidan av enhetens undersida.
4. Montera de två nedre skruvarna, gångjärnskonsolen och justeringsfoten på motsatta sidan av enhetens undersida. Fäst löst.
5. Sätt försiktigt den övre dörren tillbaka på plats. Se till att kylskåpsdörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.
6. Sätt i gångjärnsdelarna och skruva fast den ovanpå enheten.
7. Använd en skruvnyckel om så behövs.

1. Sätt tillbaka ovansidan. Fäst på plats med skruvarna.
2. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten.

Om enheten inte står vägrätt kommer dörren och den magnetiska förseglingen inte att skydda korrekt.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Rengör hyllorna och salladslådan i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU

Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.

• Innan påslagning!

Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

Inre tillbehör

Olika glas- eller plasthyllor för förvaring medföljer apparaten - olika modeller har olika kombinationer.

Du bör alltid skjuta in en av glashyllorna i full storlek i styrskenorna längst ned, ovanför frukt- och grönsaksbehållaren och behålla den i den positionen. För att göra detta dra hyllan framåt tills den kan vridas uppåt eller nedåt och tas bort.

Gör samma sak i omvänd ordning för att sätta in hyllan på en annan höjd.

För att få ut största möjliga volym för förvaring av färska livsmedel i utrymmet kan användare ta bort en eller flera lädor från apparaten efter behov.

Slå på din enhet

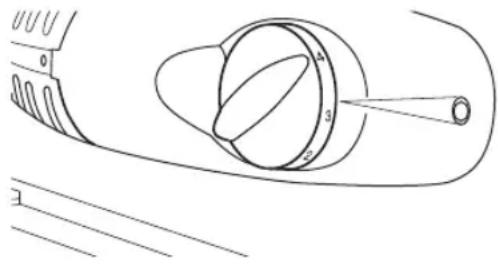

1. Innan enheten ansluts till elnätet bör du se till att termostatkontrollen är inställd på OFF. Den är placerad på höger sida av skåpet. Anslut nätsladden till eluttaget.
2. Ställ in termostatkontrollratten i önskad position, kom ihåg att ju högre nummer desto lägre temperatur. Position 2 eller 3 eller 4 är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).
3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara 5 °C eller lägre, med frysfacet, temperaturen i enheten bör vara -18 °C eller lägre.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 4 för kallare arbetsmiljö (t.ex. under vintern) och mellan 5 till 6 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkulera inuti enheten. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörren öppnas. Vi rekommenderar att du endast öppnar dörren när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

Rengöring

Avfrostning

Frost kan ackumuleras på den inre bakre ytan av apparaten vilket automatiskt kommer att avfrostas under kompressorns av-period.

Vatten töms via dräneringshålet och samlas i skålen nedanför kompressorn där det kommer att dunsta.

Se till att dräneringshålet kontrolleras och rengörs regelbundet så att vatten kan rinna ut från förvaringsutrymmet.

När enheten har använts ett tag kommer frost att byggas upp inuti frysen. Skrapa bort frosten med en plastskrapa (medföljer inte).

• Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.
• Plocka ut innehållet ut frysfacet när det ska avfrostas och förvara det kallt.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 3mm (\~1.18"). Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt för att hålla den kall.
2. Placera en låg skål eller en kastrull nedanför enheten. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti enheten och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa och ta bort den.
3. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och salladslådan. För att ta bort salladslådan ta först bort den nedre dörrhyllan.
• Troka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och salladslådan.
• Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörren är stängd, för att förebygga att polermedlet kommer på den magnetiska dörrtätningen eller på insidan av enheten.
• Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Rengöringstips

Kondens kan uppträda på utsidan av enheten. Detta kan bero på ändring i rumstemperaturen. Torka bort fukten som finns kvar. Om problemet kvarstår kontakta en kvalificerad tekniker för hjälp.

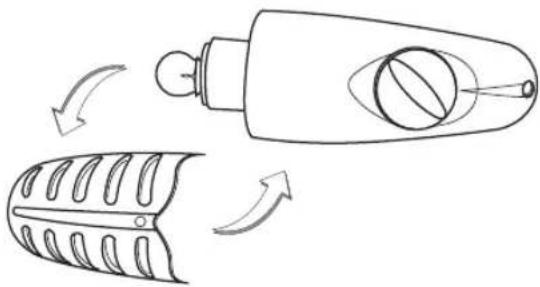

Byta den interna lampan.

1. Innan lampan byts ändra termostatkontrollratten till position 0 och koppla sedan ifrån nätanslutningen.
2. För att byta lampa (220\~240V, max. 15W), lossa skruven.
3. Tryck på lampans lock såsom visas och skjut den bakåt.
4. Byt den trasiga lampan. Sätt tillbaka lampans lock och skruv.
5. Starta kylskåpet igen.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen. Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller läshakar som en säkerhetsåtgärd.

Modell LUR55W13E
Förvaringsutrymme i kyl 97L
Nettoförvaringsutrymme för frusen mat 16L	***
Förvaringstemperatur	Frys: ≤ -18°CKylskåp: 0°C - 8°C genomsnitt: ≤ 4°C
Energiförbrukning 0.375kwh / 24tim
Energiförbrukning 137 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Hushållsapparatkategori Kategori 7 (kylskåp frys)
Energiklass A++
EU:s ekomärkning Ej tillämpligt
Kylskåp Automatisk avfrostning
Frysfack Manuell avfrostning
Klimatklass N / ST
Denna apparat är avsedd att användas i en rumstemperatur mellan 16°C och 38°C.
Luftburet akustiskt buller 42 dB
Temperaturökningstid 15 tim
Fryskapacitet	2kg / 24hr
Märkspänning	220 - 240V
Märkström	0.6 A
Yttermätt (B x D x H)	553 mm (B) x 574 mm (D) x 845 mm (H)

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Denna symbol på produkten eller i instruktionerna betyder att dina elektriska och elektroniska utrustningar ska källsorteras när de är förbrukade och att de inte få slängas i hushållssoporna. Det finns särskilda insamlingssystem för återvinning inom EU.

För ytterligare information, kontakta de lokala myndigheterna eller din återförsäljare där du köpte produkten.

FI
