LUL55W13E - Kylskåp Logik - Gratis bruksanvisning och manual

Typ av produkt	Kylskåp under bänk
Märke	Logik
Modell	LUL55W13E
Förvaringsvolym för färsk mat	130 L
Energiförbrukning	0.25 kWh/24h (91 kWh/år)
Energiklass	A++
Klimatklass	ST (16°C - 38°C)
Fövaringstemperatur	0°C till 8°C (genomsnitt ≤ 4°C)
Avfrostningstyp	Autoavfrostning
Buller	42 dB
Märkspänning	220V - 240V
Märkström	0.21 A
Mått (B x D x H)	553 x 574 x 845 mm
Antal justerbara glashyllor	2
Antal dörrhyllor	3 (2 standard + 1 nedre)
Grönsakslåda	Ja, med lock
Äggbricka	Ja
Vändbar dörr	Ja (vänster eller höger)
Invändig belysning	Ja (10W SES-lampa)
Rekommenderade installationsavstånd	25 mm sidor, 50 mm bak, 30 mm ovan
Köldmedium	Miljövänligt, brännbart

Vanliga frågor - LUL55W13E Logik

Hur justerar jag temperaturen på mitt Logik LUL55W13E kylskåp?

Termostatens vred sitter på höger sida av skåpet. Vrid det till ett högre nummer för lägre temperatur. Position 4 rekommenderas för normal rumstemperatur (16°C - 38°C). För kallare miljöer, använd inställningar 1–4; för varmare, använd 5–6.

Varför låter mitt kylskåp ovanligt?

De flesta ljud är normala på grund av köldmediets cirkulation och kompressorns drift. CFC-fria gaser kan vara mer hörbara. Detta är inget fel och påverkar inte prestandan.

Hur vänder jag dörrens slagriktning på mitt Logik kylskåp?

Koppla ur och töm kylskåpet. Justera nivelleringsfötterna till högsta läget. Luta enheten bakåt. Ta bort skruvar och topplock, sedan övre gångjärn. Lyft av dörren. Flytta gångjärnsfästet, dörrstoppet och justerbara fötter till motsatt sida. Återmontera dörren och se till att den är i linje. En stjärnskruvmejsel, platt skruvmejsel och sexkantsnyckel krävs.

Hur ska jag rengöra insidan och utsidan av mitt kylskåp?

Ta bort hyllor och grönsakslåda. Torka insidan med en svag bikarbonatlösning, skölj sedan med varmt vatten. Rengör hyllor och låda i varmt såpvatten. Torka helt. Utsidan kan torkas av med en fuktig trasa och vanligt möbelpolish, undvik dörrtätningen.

Behöver Logik LUL55W13E avfrostas manuellt?

Nej, den har autoavfrostning. Frost på den bakre innerytan avfrostas automatiskt under kompressorns avstängningscykel. Vatten rinner ner till en uppsamlingsbricka ovanför kompressorn och avdunstar. Kontrollera och rengör avloppshålet regelbundet för att förhindra blockeringar.

Hur byter jag den invändiga glödlampan?

Vrid termostatvredet till 0 och koppla bort strömmen. Skruva loss och ta bort lamphöljet. Byt ut den gamla lampan mot en 10W SES-lampa (liten Edison-sockel) genom att skruva moturs. Sätt tillbaka höljet och återanslut strömmen.

Vilka är de rekommenderade avstånden för installation av mitt kylskåp?

Lämna minst 25 mm fritt utrymme på båda sidor, 50 mm bakom och 30 mm ovanför enheten. Se till att det finns tillräckligt utrymme för att dörren ska kunna öppnas helt. Rummet bör vara välventilerat med en medeltemperatur mellan 16°C och 38°C.

Hur kan jag nivellera mitt Logik kylskåp?

Justera de två nivelleringsfötterna framtill på enheten. Vrid dem för att höja eller sänka framsidan tills enheten är stabil och dörren är i linje med den magnetiska tätningen.

Vad ska jag göra före första användningen?

Rengör insidan med bikarbonatlösning, tvätta hyllor och låda och torka. Vänta 2 timmar efter flytt innan du ansluter för att låta kylmediet sätta sig. Slå på och vänta 24 timmar för att nå rätt temperatur innan du lägger i mat.

Är dörrgångjärnet vändbart?

Ja, dörren kan öppnas från antingen höger eller vänster sida. Manualen ger steg-för-steg-instruktioner för att vända dörrens slagriktning. Det rekommenderas att vara två personer och ha rätt verktyg (stjärnskruvmejsel, platt skruvmejsel, sexkantsnyckel).

BRUKSANVISNING LUL55W13E Logik

Inbyggbart kylskafferi

Käyttöopas

P Säkerhetsvarningar....10

Packa upp 44

Installation 45

Plats 45

Säkerställ optimal prestanda från din produkt....45

Fördelar med ökad ventilation....45

Ändra dörrens gångjärn....46

Utrymmeskrav....49

Ställa enheten vågrätt....49

Rengöring före användning 49

Innan du använder enheten....49

Inre tillbehör....49

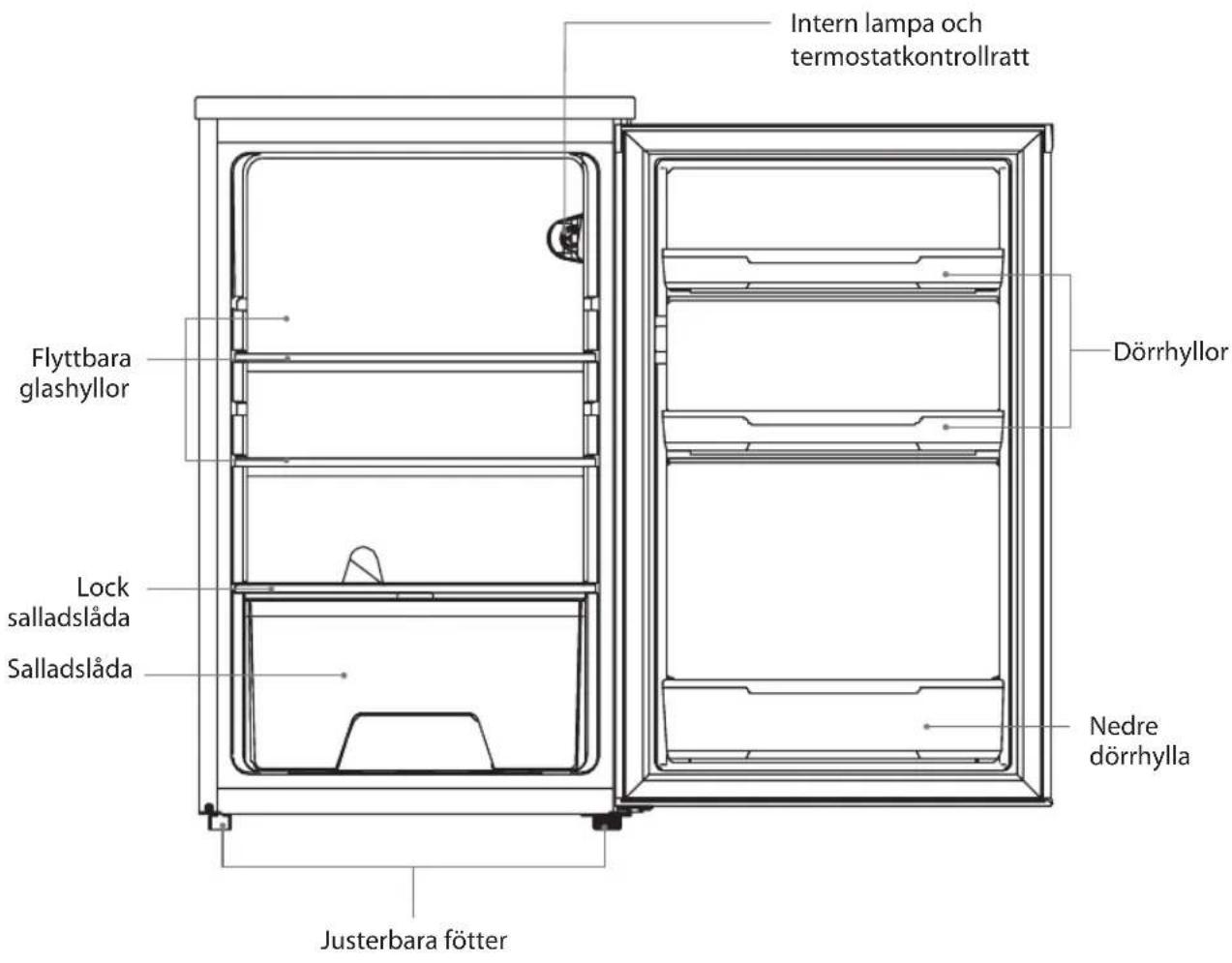

Produktöversikt....50

Hantering 51

Slå på din enhet 51

Inställning av temperaturen....51

Oväsen inuti enheten! 52

Tips för förvaring av livsmedel i enheten....52

Rengöring....53

Avfrostning 53

Rengöring av insidan och utsidan av enheten ....53

Rengöringstips 53

Underhåll....54

Byta den interna lampan....54

Försiktighet vid hantering /förflyttning av enheten....54

Service 54

Stänga av under längre perioder....54

Avyttring 54

Specifikationer....55

För fortsatt säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsåtgärder som listas nedan.

• Läs noga igenom alla instruktioner innan du börjar använda enheten och spara dem för framtida bruk.
• Behåll manualen. Om du överlämnar enheten till en tredje part se till att denna manual medföljer.

- Denna enhet är avsedd för användning i hushåll eller liknande platser som: -personalkök i butiker, kontor och arbetsplatser, -av kunder på hotell, motell och andra typer av boendemiljöer, -B&B-liknande miljöer, -catering och liknande icke affärsmässiga användningsområden.

- Kontrollera att kontakrten är lätt att nå för att kunna koppla ifrån vägguttaget.

- Se till att enhetens ventilationsöppningar inte är igentäpptta.

- Använd inga mekaniska hjälpmedel eller försök att påskynda avfrostningen på annat sätt än vad som rekommenderas av tillverkaren.

- Använd inga elektriska apparater inuti matförvaringsutrymmet på enheten, om det inte är en typ som rekommenderas av tillverkaren.

- Om medföljande sladd är skadad måste den bytas ut av tillverkaren, dess serviceombud eller en kvalificerad tekniker för att undvika faror.

- Välj en plats att sätta enheten där den inte utsätts för direkta värmekällor som element eller öppna spisar, eftersom kylmediet och den frätande gasen är brandfarliga.

- Skada inte kylmediekretsen (Kylmediet är en mycket miljövänlig gas, men är samtidigt ett bränsle). Var försiktig när du transporterar eller flyttar enheten för att säkerställa att kylmediekretsen inte skadas. Om den skulle skadas ska öppna lågor och gnistkällor undvikas, och ventilera rummet där enheten är placerad i några minuter).

- Enheten måste hanteras av minst 2 personer.

- Denna apparat kan användas av personer från 8 års ålder och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten.

• Rengöring och användarunderhåll skall inte utföras av barn såvida inte de är äldre än 8 år och under uppsikt.
• Om enheten förses med ett lås för att hindra barn från att fastna i den, ska nyckeln förvaras utom räckhåll och inte i närheten av enheten.
• Förvara inte flyktiga eller brandfarliga ämnen som aerosolburkar tillsammans med brandfarligt drivmedel, i enheten.
• Förvara inte flaskor eller glasbehållare i frysfacet. Innehållet kan expandera när det fryser (mousserande drycker) och kan spränga flaskan och skada frysutrymmet.

WARNING:

DET ÄR FARLIGT FÖR ALLA ÄN BEHÖRIG SERVICEPERSONAL ATT UTFÖRA SERVICE ELLER REPARATIONER VILKA INVOLVERAR BORTTAGNING AV HÖLJET.

FÖR ATT UNDVIKA RISK FÖR ELEKTRISKA STÖTAR SKA DU INTE FÖRSÖKA ATT REPARERA SJÄLV.

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

SE

Flyttbar glashylla x 2 Lock salladslåda

Dörrhylla x 2

* Alla bilder i användarinstruktionerna är endast till som referens. Se din enhet för de faktiska detaljerna.

Plats

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten i närheten av värmekällor som spis, varmvattenberedare eller element. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidor av enheten och 50 mm på baksidan och 30 mm över enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras. Se till att det finns tillräckligt med utrymme för kunna öppna dörren helt.

Säkerställ optimal prestanda från din produkt

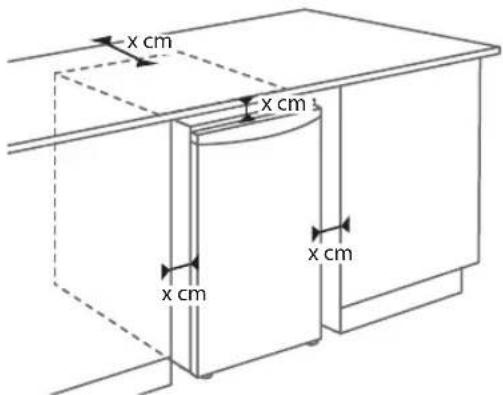

Observera att för att säkerställa optimal prestanda från din produkt måste det finnas tillräcklig ventilation för att produkten ska kunna släppa ut värmen.

x cm = ventilationsutrymme som krävs för optimal prestanda.

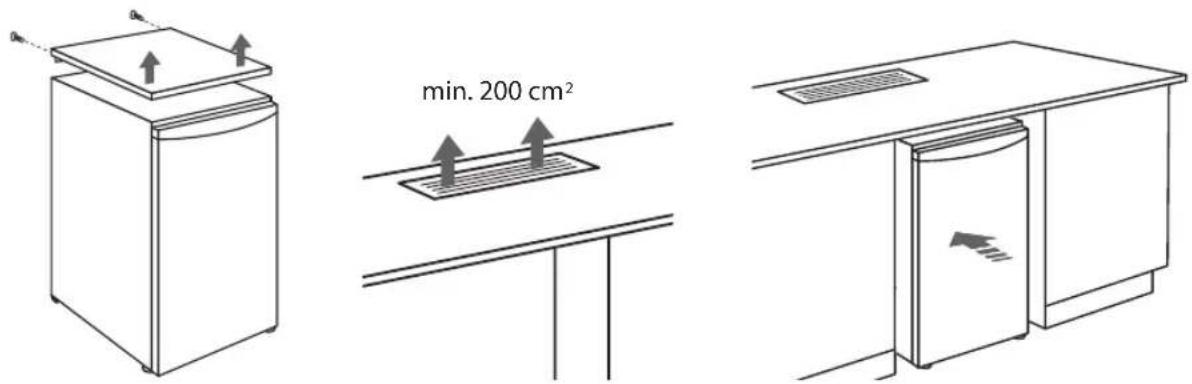

Om produkten placeras under en heltäckande bänk, ska produktens lock (i förekommande fall) tas bort och ett ventilationsgaller på minst 200 cm ^2 (kan erhållas från DIY-butiker eller specialiståterförsäljare) monteras på arbetsbänken ovanför produktens baksida, för att förbättra ventilationen.

Fördelar med ökad ventilation

• Lägre strömförbrukning
• Förbättrad kylprestanda
• Lägre driftkostnader
• Längre livslängd

- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
• Ställ in de justerbara fötterna till dess högsta nivå.
• För att ta av dörren är det nödvändigt för att luta skåpet bakåt. Du bör luta enheten mot något solid så att den inte glider under ändringsprocessen med dörren.
• Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
• Lägg inte enheten plant ned eftersom det kan skada kylsystemet.

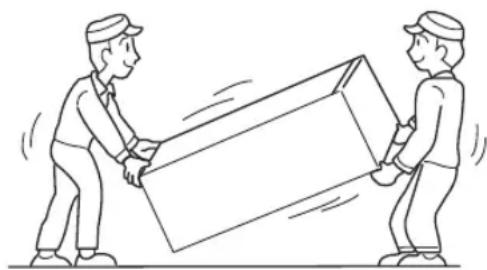

• Vi rekommenderar att två personer hanterar enheten under monteringen.

• Luta enheten något bakåt och lås den mot stödet. Två personer krävs för att luta enheten under processen med att vända dörren.

• Ta bort de två skruvarna på baksidan.

• Lyft bort övre skivan från kylskåpet. Lyft baktil och för framåt.

• Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.

1. Skruva loss de 3 skruvarna på motsatta sidan, flytta det övre gångjärnet och sätt tillbaka.
2. Ta bort de två nedre skruvarna, gångjärnskonsolen och justeringsfoten från enhetens undersida.

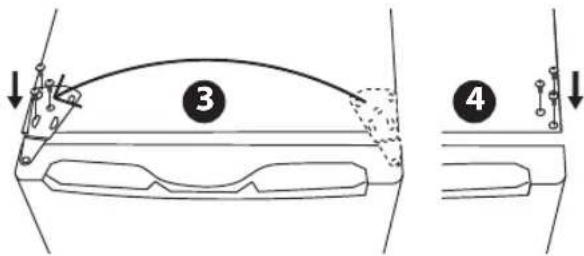

3. Flytta dörrstoppen tillandra sidan.
4. Ta bort skruven för främre justeringsfoten från andra sidan av enhetens undersida och flytta den till motsvarande position på andra sidan av enhetens undersida.
5. Montera de två nedre skruvarna, gångjärnskonsolen och justeringsfoten på motsatta sidan av enhetens undersida. Fäst löst.
6. Sätt försiktigt den övre dörren tillbaka på plats. Se till att kylskåpsdörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.
7. Sätt i gångjärnsdelarna och skruva fast den ovanpå enheten.

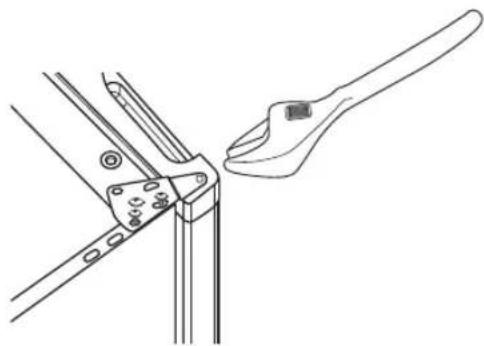

1. Använd en skruvnyckel om så behövs.

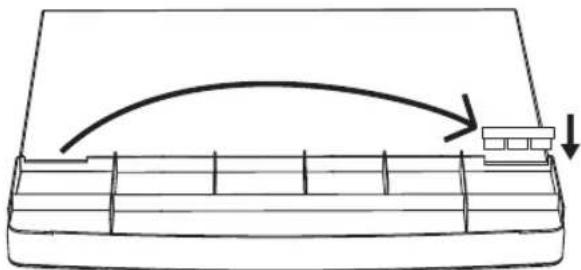

1. Innan locket sätts tillbaka, måste stansplåten flyttas över.

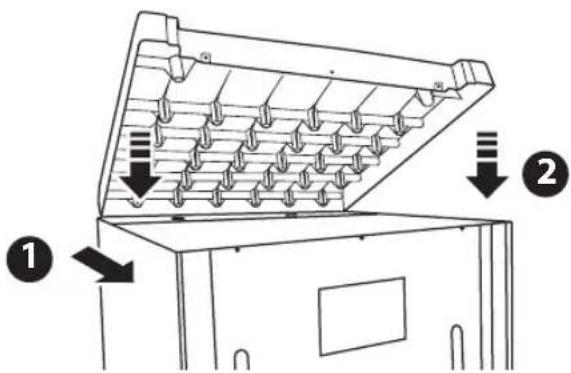

1. Sätt tillbaka ovansidan.

1. Fäst på plats med skruvarna.

1. När dörren är stängd kontrollera att dörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten.

Om enheten inte står vågrätt kommer dörren och den magnetiska förseglingen inte att skydda korrekt.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Rengör hyllorna och salladslådan i varmt tvålblandat vatten och torka helt torrt innan du sätter tillbaka dem. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
  Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
• Innan påslagning!
  Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

Inre tillbehör

Olika glas- eller plasthyllor för förvaring medföljer apparaten - olika modeller har olika kombinationer.

Du bör alltid skjuta in en av glashyllorna i full storlek i styrskenorna längst ned, ovanför frukt- och grönsaksbehållaren och behålla den i den positionen. För att göra detta dra hyllan framåt tills den kan vridas uppåt eller nedåt och tas bort.

Gör samma sak i omvänd ordning för att sätta in hyllan på en annan höjd.

För att få ut största möjliga volym för förvaring av färska livsmedel i utrymmet kan användare ta bort en eller flera lådor från apparaten efter behov.

SE

Slå på din enhet

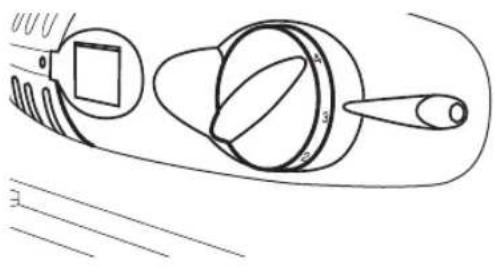

1. Innan enheten ansluts till elnätet bör du se till att termostatkontrollen är inställd på OFF. Den är placerad på höger sida av skåpet. Anslut nätsladden till eluttaget.

2. Ställ in termostatkontrollratten i önskad position, kom ihåg att ju högre nummer desto lägre temperatur. Position 4 är den rekommenderade inställningen vid användning i normal rumstemperatur (mellan 16 °C och 38 °C).

3. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.

4. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.

5. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt den ligga över natten, temperaturen i enheten bör vara 5 °C eller lägre.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 4 för kallare arbetsmiljö (t.ex. under vintern) och mellan 5 till 6 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkulera inuti enheten. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörren öppnas. Vi rekommenderar att du endast öppnar dörren när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

Avfrostning

Frost kan ackumuleras på den inre bakre ytan av apparaten vilket automatiskt kommer att avfrostas under kompressorns av-period.

Vatten töms via dräneringshålet och samlas i skålen nedanför kompressorn där det kommer att dunsta.

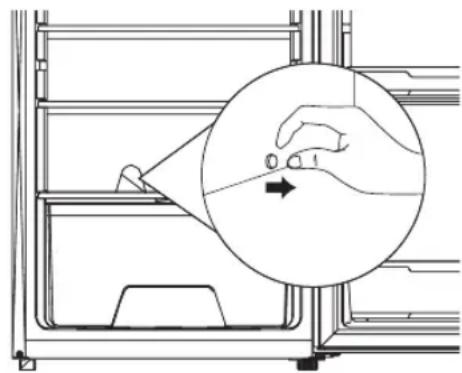

Se till att dräneringshålet kontrolleras och rengörs regelbundet så att vatten kan rinna ut från förvaringsutrymmet.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och salladslådan. För att ta bort salladslådan ta först bort den nedre dörrhyllan.
• Troka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och salladslådan.
• Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörren är stängd, för att förebygga att polermedlet kommer på den magnetiska dörrtätningen eller på insidan av enheten.
• Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Rengöringstips

Kondens kan uppträda på utsidan av enheten. Detta kan bero på ändring i rumstemperaturen. Torka bort fukten som finns kvar. Om problemet kvarstår kontakta en kvalificerad tekniker för hjälp.

Byta den interna lampan.

1. Innan lampan byts ändra termostatkontrollratten till position 0 och koppla sedan ifrån nätanslutningen.
2. Håll och skruva loss lampan.
3. Ta bort lamplocket av plast.
4. Ta bort den gamla lampan genom att skruva den moturs.
5. Sätt i en ny lampa (10W SES). Se till att den sitter säkert fast i lamphållaren.
6. Sätt tillbaka locket för lampan och anslut enheten till elnätet igen och slå på den.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

När enheten inte används under en längre period, koppla ifrån den från elnätet, ta ut all mat och rengör apparaten, lämna dörren på glänt för att förhindra obehaglig lukt.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen.

Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor.

Om en gammal apparat kastas bryt då bort alla lås eller låshakar som en säkerhetsåtgärd.

Modell LUL55W13E
Förvaringsutrymme i kyl 130L
Förvaringstemperatur 0 - 8°C, genomsnitt ≤ 4°C
Energiförbrukning 0,25 kWh/24 tim
Energiförbrukning 91 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Hushållsapparatkategori Kategori 1 (kylskåp)
Energiklass A++
EU:s ekomärkning Ej tillämpligt
Avfrostningstyp Automatisk avfrostning
Klimatklass ST
Denna apparat är avsedd att användas i en rumstemperatur mellan 16°C och 38°C.
Luftburet akustiskt buller 42dB
Märkspänning 220V - 240V
Märkström 0,21A
Yttermätt (B x D x H)	553 x 574 x 845 mm

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Denna symbol på produkten eller i instruktionerna betyder att dina elektriska och elektroniska utrustningar ska källsorteras när de är förbrukade och att de inte få slängas i hushållssoporna. Det finns särskilda insamlingssystem för återvinning inom EU.

För ytterligare information, kontakta de lokala myndigheterna eller din återförsäljare där du köpte produkten.
