Produkttype	Underbenks kjøleskap
Merke	Logik
Modell	LUL55W13E
Volum for fersk mat	130 L
Energiforbruk	0.25 kWh/24h (91 kWh/år)
Energiklasse	A++
Klimaklasse	ST (16°C - 38°C)
Lagringstemperatur	0°C til 8°C (gjennomsnitt ≤ 4°C)
Avrimingstype	Autoavriming
Luftbåren støy	42 dB
Merkespenning	220V - 240V
Merkestrøm	0.21 A
Totalmål (B x D x H)	553 x 574 x 845 mm
Antall justerbare glasshyller	2
Antall dørhyller	3 (2 standard + 1 nedre)
Salatboks	Ja, med lokk
Eggebrett	Ja
Vendbar dør	Ja (venstre eller høyre)
Innvendig lys	Ja (10W SES-pære)
Anbefalte monteringsavstander	25 mm sider, 50 mm bak, 30 mm topp
Kjølemiddel	Miljøvennlig, brannfarlig

Ofte stilte spørsmål - LUL55W13E Logik

Hvordan justerer jeg temperaturen på Logik LUL55W13E kjøleskapet mitt?

Termostatkontrollhjulet er plassert på høyre side av skapet. Drei det til et høyere tall for lavere temperatur. Posisjon 4 anbefales for normal romtemperatur (16°C - 38°C). For kaldere omgivelser, bruk innstillingene 1–4; for varmere, bruk 5–6.

Hvorfor lager kjøleskapet mitt uvanlige lyder?

De fleste lyder er normale på grunn av sirkulasjon av kjølemiddel og kompressordrift. CFC-frie gasser kan være mer hørbare. Dette er ikke en feil og påvirker ikke ytelsen.

Hvordan snur jeg døren på Logik kjøleskapet mitt?

Koble fra og tøm kjøleskapet. Juster justeringsføttene til høyeste posisjon. Vipp enheten bakover. Fjern skruer og toppdeksel, deretter øvre hengsel. Løft av døren. Flytt hengselbrakett, dørstopper og justeringsføtter til motsatt side. Monter døren på nytt, og sørg for justering. En stjerneskrutrekker, flat skrutrekker og sekskantnøkkel er nødvendig.

Hvordan bør jeg rengjøre innsiden og utsiden av kjøleskapet?

Fjern hyller og salatboks. Tørk innsiden med en svak natronløsning, skyll deretter med varmt vann. Rens hyller og boks i varmt såpevann. Tørk helt. Utsiden kan tørkes med en fuktig klut og vanlig møbelpolish, unngå dørtetningen.

Trenger Logik LUL55W13E manuell avriming?

Nei, den har autoavriming. Frost på den bakre innsiden vil tine automatisk under kompressorens avsyklus. Vann renner til et oppsamlingsbrett over kompressoren og fordamper. Kontroller og rengjør avløpshullet regelmessig for å unngå blokkeringer.

Hvordan skifter jeg den innvendige lyspæren?

Drei termostatknappen til 0 og koble fra strømmen. Skru av og fjern lyspæredekselet. Bytt den gamle pæren med en 10W SES (liten Edison-skrue) pære ved å skru mot klokken. Sett på dekselet igjen og koble til strømmen.

Hva er anbefalte avstander for montering av kjøleskapet?

La det være minst 25 mm ledig plass på begge sider, 50 mm bak og 30 mm på toppen av enheten. Sørg for tilstrekkelig plass til at døren kan åpnes helt. Rommet skal være godt ventilert med en gjennomsnittstemperatur mellom 16°C og 38°C.

Hvordan kan jeg nivåjustere Logik kjøleskapet?

Juster de to justeringsføttene foran på enheten. Drei dem for å heve eller senke fronten til enheten er stabil og døren er riktig på linje med den magnetiske tetningen.

Hva bør jeg gjøre før første gangs bruk?

Rengjør innsiden med natronløsning, vask hyller og boks, og tørk. Vent 2 timer etter flytting før du kobler til for å la kjølevæsken sette seg. Slå på og vent 24 timer til riktig temperatur er oppnådd før du legger inn mat.

Er dørhengslet vendbart?

Ja, døren kan åpnes fra enten høyre eller venstre side. Bruksanvisningen gir trinnvise instruksjoner for å snu døren. Det anbefales å være to personer og ha riktig verktøy (stjerneskrutrekker, flat skrutrekker, sekskantnøkkel).

BRUKSANVISNING LUL55W13E Logik

Kjøleskap under benk

Instruktionsbok

Sikkerhetsadvarsler 8

Pakke opp....32

Installasjon....33

Plassering 33

Sørge for at apparatet kan yte optimalt....33

Fordeler med økt ventilasjon 33

Krav til plass....37

Nivellere enheten....37

Rengjøring før bruk 37

Før du bruker enheten....37

Interiørtilbehør 37

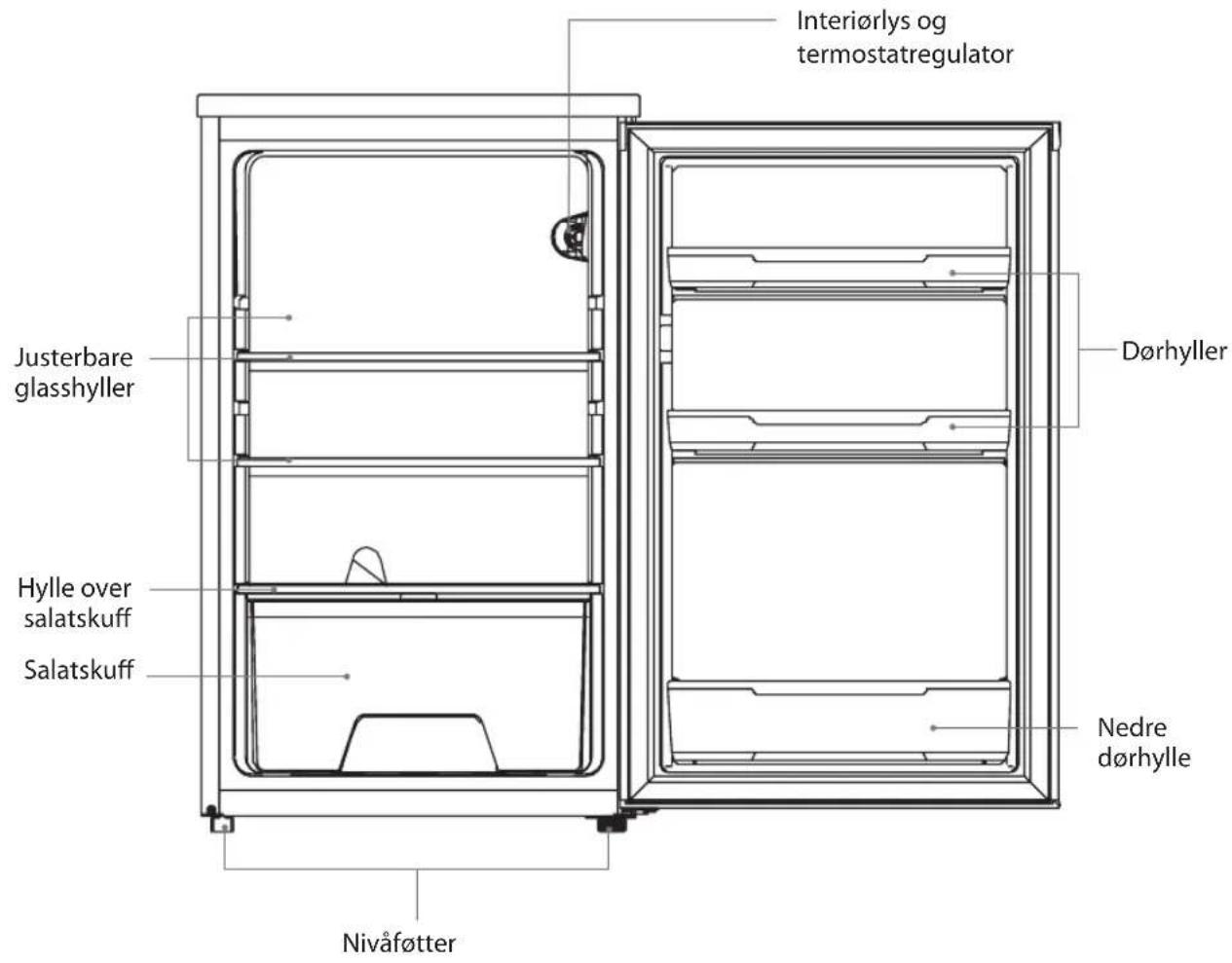

Produktoversikt....38

Betjening....39

Slå på enheten....39

Justere temperaturen 39

Lyder inne i enheten! 40

Tips for oppbevaring av matvarer i enheten....40

Rengjøring 41

Avriming 41

Bruk en fuktig klut til å rengjøre enheten innvendig og utvendig...41

Rengjøringstips....41

Vedlikehold 42

Skifte ut den innvendige lampen....42

Varsomhet under håndtering/flytting av enheten....42

Reparasjon 42

Slå av for en lang periode uten bruk 42

Avhending....42

Spesifikasjoner 43

Sørg for at din apparat virker optimalt....69

Følg alle forholdsreglene som er oppført nedenfor for din egen sikkerhet og for å redusere risikoen for personskade eller elektrisk støt.

• Les alle anvisninger nøye før du bruker enheten, og legg dem til side for senere oppslag.
• Ta vare på håndboken. Hvis du overleverer enheten til noen andre, må du passe på at denne håndboken følger med.
• Denne enheten er beregnet for bruk i husholdninger og lignende bruksområder som
  -personalrom i butikker, på kontorer og andre arbeidsplasser,
  -gårdsbruk og av gjester i hoteller, moteller og andre bosteder,
  -enkle overnattingssteder,
  -catering og lignende
  bruksområder uten butikk.
• Påse at støpslet er lett tilgjengelig for frakobling fra stikkontakten.
• Hold enhetens ventilasjonsåpninger fri for hindringer.
• Ikke bruk mekaniske innretninger eller andre midler til å påskynde avrimingsprosessen, bortsett fra slike som anbefales av produsenten.

• Ikke bruk elektriske apparater inne i enhetens oppbevaringsrom for mat, med mindre disse er av en type som anbefales av produsenten.

• Hvis strømledningen er skadet, må den skiftes av produsenten, av produsentens servicerepresentant eller av en kvalifisert tekniker for å unngå fare.

• Plasser enheten unna varmekilder som radiatorer eller varmeovner med åpen flamme, fordi kjølemidlet og isolasjonsmaterialet er brennbart.
• Kjølemiddelkretsen må ikke skades. (Kjølemidlet er en meget miljøvennlig gass, men det er også brennbart. Vær forsiktig når du transporterer eller flytter enheten for å sikre at kjølemiddelkretsen ikke skades. I tilfelle skade, må åpen flamme eller andre antennelseskilder unngås og rommet der enheten står, må ventileres i flere minutter.)
• Enheten må løftes og flyttes av minst to personer.
• Dette apparatet kan brukes av personer fra og med åtte år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller har mottatt anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet.

• Barn må ikke foreta rengjøring og vedlikehold uten at de er åtte (8) år eller eldre og under tilsyn.

• Hvis enheten er utstyrt med en lås for å hindre at barn blir innelukket, må nøkkelen holdes utenfor rekkevidde og ikke være synlig fra enheten.

• Flyktige eller antennelige midler, som aerosolbokser med antennelig drivgass, må ikke oppbevares i enheten.
• Flasker eller glassbeholdere må ikke oppbevares i frysedelen. Innholdet, f.eks. brus, kan utvide seg när det fryser, slik at flasken sprekker og frysedelen skades.

ADVARSEL

DET ER FARLIG FOR ALLE ANDRE ENN AUTORISERT SERVICEPERSONELL Å UTF∅RE SERVICE ELLER REPARASJONER SOM INNEBÆRER FJERNING AV DEKSLER.

FOR Å UNNGÅ RISIKOEN FOR ET ELEKTRISK ST∅T MÅ DU IKKE FORS∅KE Å REPARERE NOE SELV.

Säkerhetsvarningar

SE

Følgende elementer er inkludert:

Når du skal velge hvor enheten skal stå, må du sørge for at gulvet er flatt og stabilt og at rommet er godt ventilert med en gjennomsnittlig romtemperatur mellom 16 °C og 38 °C. Hvis romtemperaturen faller under 16 °C, kan fryseren begynne å tine. Ikke sett enheten i nærheten av en varmekilde, f.eks. komfyr, varmtvannsbereder eller radiator. Direkte sollys må også unngås, fordi dette kan øke strømforbruket. Svært kalde omgivelser kan også føre til at enheten ikke yter som den skal. Denne enheten er ikke beregnet for bruk i en garasje eller utendørs installasjon. Ikke dekk enheten med noe slags materiale.

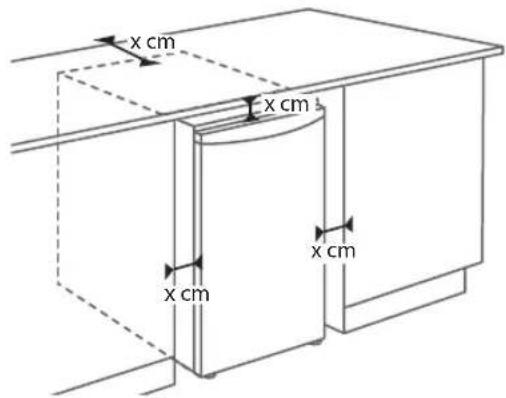

Når enheten installeres, kontroller at det er 25 mm åpent rom på begge sidene, 50 mm på baksiden og 30 mm på oversiden av enheten. Døren kan åpnes til høyre eller til venstre, avhengig av hva som passer best til plasseringen. Kontroller at det er tilstrekkelig plass så døren kan åpnes helt.

Sørge for at apparatet kan yte optimalt

Vær oppmerksom på at apparatet har behov for tilstrekkelig ventilasjon for å kunne yte optimalt – varmen som apparatet produserer, må kunne unnslippe.

$$ \begin{array}{l} \text { x cm } = \text { påkrevd } \ \text { ventilasjonsåpning for } \ \text { optimal ytelse } \end{array} $$

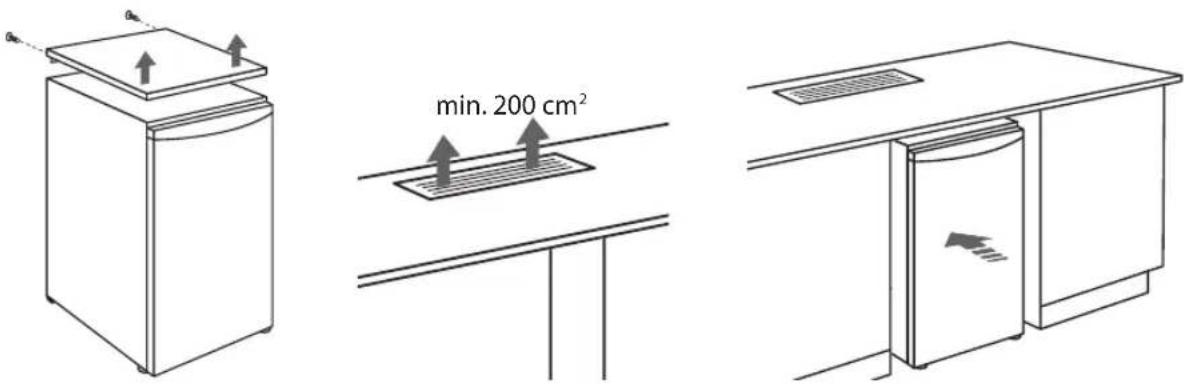

Hvis apparatet plasseres under en kontinuerlig arbeidsflate, kan apparatlokket (hvis montert) fjernes og en ventilasjonsrist på minst 200 cm ^2 (fra en jernvarebutikk eller lignende) installeres i arbeidsflaten over baksiden av apparatet for å øke ventilasjonen.

Fordeler med økt ventilasjon

• Lavere strømforbruk
- Bedre kjøling
• Reduserte driftskostnader
- Lengre levetid

NO

- Hvis du ønsker å bytte dørhengslingen, anbefaler vi at du ber en kvalifisert tekniker om hjelp. Hvis du ønsker å bytte dørhengslingen selv, må du være kvalifisert til å gjøre dette.

Påkrevd verktøy: Stjerneskrutrekker, flat skrutrekker og skiftenøkkel.

• Kontroller at enheten er frakoblet strøm og tom.
• Juster de to nivåføttene til sin høyeste posisjon.
• Det er nødvendig å vippe enheten bakover for å kunne ta av døren. Enheten må stå støtt, slik at den ikke glir, mens dørhengslingen byttes.
• Alle deler som fjernes må oppbevares for å kunne installere døren igjen.
• Ikke legg enheten ned, fordi dette kan skade kjølesystemet.

• Vi anbefaler at to personer håndterer enheten under monteringen.

• Vipp enheten litt bakover og støtt den opp i denne stillingen. Det kreves to personer for å skråstille enheten när dørhengslingen skal byttes.

• Fjern de to skruene på baksiden.

• Løft toppdekslet bort fra kjøleskapet. Løft i bakkant og skyv forover.

• Fjern de tre skruene, fjern deretter det øvre hengslet som holder døren på plass. Løft døren av og sett den på en myk overflate så den ikke blir ripet.

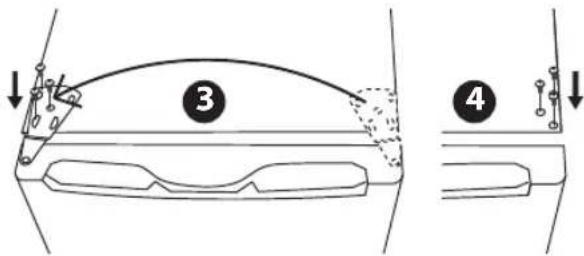

1. Løsne de tre skruene på den motsatte siden, flytt det øvre dørhengslet og fest det igjen.
2. Fjern de nedre skruene, hengselbraketten og de justerbare føttene fra enhetsbunnen.
3. Flytt dørstopperen til den andre siden.
4. Fjern de justerbare føttene med skruing fra hver sin side av enhetsbunnen og flytt dem til den tilsvarende posisjonen på den motsatte siden av enhetsbunnen.
5. Fest de to nedre skruene, hengselbraketten og de justerbare føttene på den motsatte siden av enhetsbunnen. Festes løselig.
6. Sett døren forsiktig tilbake på plass. Kontroller at kjøleskapdøren er riktig innrettet både horisontalt og vertikalt slik at pakningene er lukket på alle sidene før du til slutt strammer det øverste hengslet.
7. Sett på hengselbraketten og skru den fast med alle delene øverst på enheten.

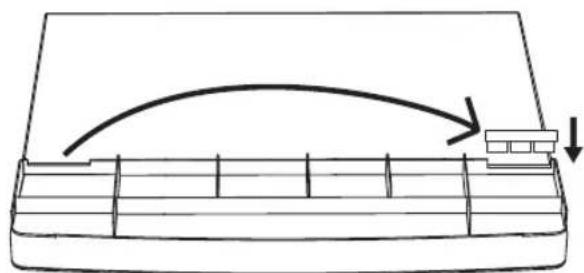

1. Før lokket kan settes på igjen, må dekselplaten flyttes til den andre siden.

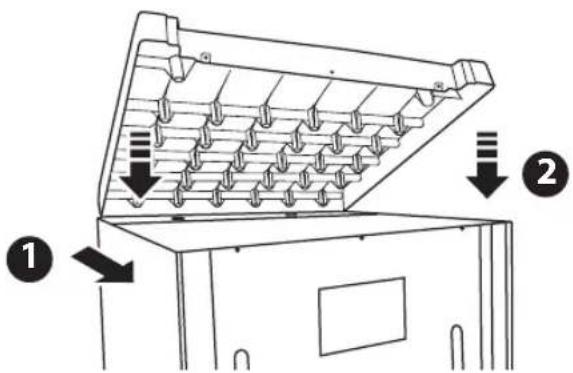

1. Sett toppdekslet tilbake.

1. Fest det på plass med skruene.

1. Se etter at døren, når den er lukket, har riktig innretning både vannrett og loddrett samt at pakningene er lukket på alle sidene før du til slutt strammer det nederste hengslet. Juster nivåføttene på nytt etter behov.

Bruk de to nivåføttene på forsiden av enheten til å nivellere den.

Hvis enheten ikke er i vater, fungerer ikke innrettingen av døren og den magnetiske pakningen riktig.

Stryk enheten innvendig med en svak natronoppløsning. Skyll deretter med en svamp eller klut som er krystet i varmt vann. Vask hyllene og salatskuffen med varmt såpevann og tørk dem fullstendig før de settes inn i enheten igjen. Bruk en fuktig klut til å rengjøre enheten utvendig.

Hvis du trenger nærmere informasjon, finner du dette i Rengjøring-seksjonen.

• Før du setter støpslet i kontakten, MÅ DU Kontrollere at kontakten er kompatibel med støpslet som er vedlagt enheten.
• Vent før du slår på! Ikke slå på enheten før det har gått to timer etter at du flyttet den. Kjølevæsken trenger tid til å synke.

Før du bruker enheten

Ikke legg inn matvarer før enheten har stått på i 24 timer, slik at du kan være sikker på at den fungerer som den skal og har fått tid til å senke temperaturen til riktig nivå. Enheten må ikke overfylles.

Interiørtilbehør

Apparatet leveres med et utvalg av oppbevaringshyller – forskjellige modeller har ulike kombinasjoner.

Du må alltid sette en av glasshyllene i full størrelse i den nederste posisjonen, over frukt- og grønnsaksskuffene, og beholde den i denne posisjonen. Dette gjøres ved å trekke oppbevaringshyllen forover til den kan svinges oppover eller nedover og tas ut.

Bruk samme fremgangsmåte i motsatt rekkefølge for å sette hyllen inn i en ny posisjon.

For å utnytte plassen best mulig til fersk mat, kan du fjerne hyller og/eller skuffer etter behov fra kjølerommet og sette dem inn igjen i henhold til den daglige bruken.

NO

Slå på enheten

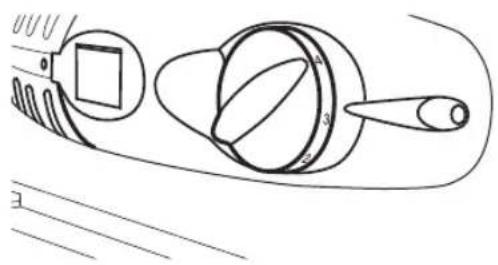

1. Før du setter støpslet inn i stikkontakten, må du se etter at termostatregulatoren er stilt i posisjon OFF. Denne finnes på høyre side i skapet. Sett støpslet inn i stikkontakten.
2. Når du stiller termostatregulatoren i ønsket posisjon, må du huske på at jo høyere tall, desto lavere temperatur. Posisjon 4 er den anbefalte innstillingen ved bruk i normal romtemperatur (mellom 16 °C og 38 °C).
3. Enheten vil kanskje ikke holde riktig temperatur hvis den brukes i et svært varmt eller et svært kaldt rom, heller ikke hvis døren åpnes ofte.
4. For å være sikker på at enheten er kald nok til å kjøle ned maten, vent i 24 timer før du fyller den med matvarer.
5. Hvis du er bekymret for at enheten ikke holder lav nok temperatur, bør du kontrollere den med et spesialtermometer for kjøleskap/fryser. Slike termometre kan skaffes i de fleste kjøpesentra og jernvarebutikker.

Legg termometeret sentralt i enheten, hvor det lett kan leses av. Etter å ha ligget natten over, skal det vise en temperatur i enheten på 5 °C eller mindre.

Den interne temperaturen i enheten kontrolleres av en termostat. Anbefalt posisjon er mellom 1 og 4 når det er kjølig (dvs. om vinteren) og mellom 5 og 6 når det er varmere. Juster derfor i henhold til omgivelsene.

NO

Lyder inne i enheten!

Du legger kanskje merke til at enheten lager underlige lyder. De har som regel en naturlig forklaring, men du bør kjenne til dem!

Disse lydene stammer fra kjølemidlet som sirkulerer i væskeform i kjølesystemet. De er blitt tydeligere etter at kjølesystemer ikke lenger inneholder KFK-gass. Dette er ingen feil som påvirker enhetens ytelse. Lydene dannes mens kompressormotoren arbeider med å pumpe kjølemidlet rundt i systemet.

Tips for oppbevaring av matvarer i enheten

• Tilberedt mat med kjøtt og fisk må alltid oppbevares på en hylle over rått kjøtt og rå fisk for å unngå bakterieoverføring. Hold rått kjøtt og rå fisk i en beholder som er stor nok til å samle opp saften, og dekk den omhyggelig. Sett beholderen på den laveste hyllen.
• Legg inn matvarene med god avstand, slik at luften kan sirkulere inne i enheten. Sørg for at det er like kjølig over alt i enheten.
• For å unngå tap av smak og fuktighet, må matvarene pakkes eller dekkes til hver for seg. Det er ikke nødvendig å pakke inn frukt og grønnsaker.
• La alltid tilberedt mat bli avkjølt før du setter den inn i enheten. Dette er med på å holde den interne temperaturen i enheten stabil.
• Unngå at unødig mye kald luft slipper ut av enheten ved å begrense antall ganger du åpner døren. Vi anbefaler at døren åpnes kun när det er nødvendig for å sette inn eller ta ut mat.

Avriming

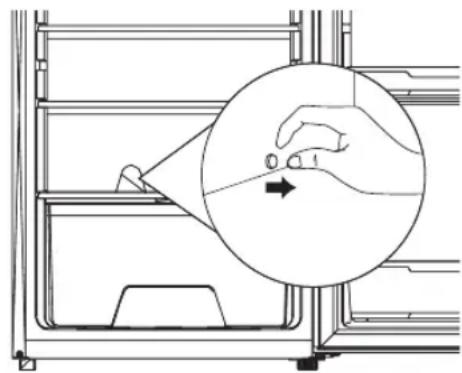

Det kan dannes rim på de indre overflatene av apparatet, men dette avrimes automatisk mens kompressoren er av.

Vannet ledes ut via dreneringshullet til oppsamlingskaret over kompressoren, hvor det vil fordampe.

Pass på at dreneringshullet blir kontrollert og rengjort regelmessig, slik at vannet kommer ut av kjøleskapet.

Bruk en fuktig klut til å rengjøre enheten innvendig og utvendig

• Fjern alle hyllene og salatskuffen. Fjern også den nedre dørhyllen.
• Stryk enheten innvendig med en svak natronoppløsning og skyll deretter med en svamp eller klut som er krystet i varmt vann. Tørk alle flater fullstendig før hyllene og salatskuffen settes inn igjen.
• Bruk en fuktig klut til å rengjøre utvendig, og tørk deretter med en standard møbelpolish. Pass på at døren er lukket for å unngå at det kommer poleringsmiddel på den magnetiske dørpakningen eller inn i enheten.
• Kondensatorgrillen på baksiden av enheten og de tilstøtende komponentene kan støvsuges med et mykt børstemunnstykke.

Rengjøringstips

Kondens kan forekomme på utsiden av enheten. Dette kan skyldes en endring i romtemperatur. Tørk av resterende fuktighet. Søk hjelp ved å tilkalle en kvalifisert tekniker dersom problemet vedvarer.

NO

Skifte ut den innvendige lampen

1. Før du skifter ut lyspæren, må du sette termostatregulatoren til posisjon 0 og deretter trekke støpslet ut av stikkontakten.
2. Hold og skru løs lampedekslet.
3. Fjern plastdekslet over lyspæren.
4. Fjern den gamle lyspæren ved å skru den ut mot urviseren.
5. Skift ut med en ny lyspære (10 W SES). Kontroller at lampen sitter godt fast.
6. Sett lampedekslet på igjen, sett støpslet inn i stikkontakten og slå på enheten.

Varsomhet under håndtering/flytting av enheten

Hold enheten i siden eller under når du flytter den. Den må under ingen omstendighet løftes ved å holde i den øverste overflaten.

Reparasjon

Denne enheten må kun repareres av en autorisert reparatør og det må kun brukes originale reservedeler. Du må under ingen omstendighet forsøke å reparere enheten selv. Reparasjoner utført av ukyndige personer, kan forårsake personskade og alvorlig feilfunksjon. Tilkall en kvalifisert tekniker.

Slå av for en lang periode uten bruk

Når enheten ikke skal brukes på lengre tid, må du trekke støpslet ut av stikkontakten, tømme enheten for mat, rengjøre den innvendig og sette døren på gløtt for å unngå ubehagelig lukt.

Avhending

Gamle enheter er fortsatt verdifulle. En miljøvennlig avhending sørger for at verdifulle råmaterialer kan gjenvinnes og brukes på nytt. Kjølemidlet og isolasjonsmaterialene som brukes i denne enheten krever spesielle prosedyrer ved avhending. Påse at ingen av rørene på baksiden av enheten er skadet før avhending.

Lokale myndigheter har informasjon om hvordan du går frem for å avhende den gamle enheten og emballasjen fra den nye.

Når du avhender en gammel enhet, må du ødelegge låser og fjerne dører for sikkerhets skyld.

Modell LUL55W13E
Volum - oppbevaringsrom for fersk mat 130 L
Oppbevaringstemperatur 0–8 °C, gjennomsnittlig ≤ 4 °C
Strømforbruk 0,25 kWh / 24 h
Strømforbruk 91 kWh per år, basert på standard testresultater i 24 timer.Virkelig strømforbruk avhenger av hvordan apparatet brukes og hvor det står.
Husholdningsapparatkategori Kategori 1 (kjøleskap)
Energirangering A++
EUs miljømerke Ikke tilgjengelig
Avrimingstype Automatisk avriming
Klimaklasse ST
Dette apparatet er ment for bruk i en omgivelsestemperatur mellom 16 °C og 38 °C.
Luftbåren akustisk støy 42dB
Merket spenning 220–240 V
Merket strømstyrke 0,21 A
Totale mål (B x D x H)	553 x 574 x 845 mm

Funksjoner og spesifikasjoner kan endres uten varsel.
