BRUKSANVISNING BHI65138B GORENJE

Produkten har skapats för utsugning av rök och ångor från matlagning och är endast avsedd för hushållsbruk.

Följ noga instruktionerna i denna handbok. Tillverkaren frånsäger sig allt ansvar för eventuella olägenheter, skador eller bränder på produkten till följd av brist på efterlevnad av instruktionerna som återges i denna handbok.

Apparatens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

- Det är viktigt att spara alla handböcker som medföljer produkten för att i varje moment kunna konsultera dem. Vid försäljning, avyttring eller förflyttning, se till att de förblir tillsammans med produkten. • Läs noga instruktionerna: de innehåller viktig information för installation, användning och säkerhet. • Verifiera att produkten är i fullgott skick innan installationen påbörjas. Kontakta i annat fall återförsäljaren innan installationen utförs.

■ ANMÄRKNINGAR

* : de markerade detaljerna med denna symbol är extra tillbehör som endast levereras i vissa modeller eller detaljer som inte medföljer men kan inköpas.

■ SÄKERHET OCH FÖRORDNINGAR

ALLMÄN SÄKERHET

- Utför inga elektriska eller mekaniska variationer på produkten eller avledningsrören. Innan någon typ av rengörings- eller underhållsåtgärder utförs, ska produkten frånkopplas nätförsörjningen genom att kontakten dras ur eller huvudströmbrytaren kopplas från i bostaden. •Använd arbetshandskar för alla typer av installations- och underhållsmoment.• Produkten får användas av barn från 8 års ålder och av personer med nedsatt fysisk rörelseförmåga, sensorisk eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, under förutsättning att användandet övervakas eller instruktioner ges angående ett säkert användande av apparaten samt att användaren är medveten om de risker som apparaten medför.• Barn måste kontrolleras så att de inte leker med produkten.• Rengöring och underhåll får endast utföras av barn om de är under uppsikt. •Lokalen måste ha tillräcklig ventilation, när den används samtidigt med andra apparater med förbränning av gas eller andra bränslen. - Apparaten ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), iaktta i alla händelser vad som uttryckligen anges i underhållsinstruktionerna. •Underlåtenhet att följa bestämmelser om rengöring av produkten och utbyte/ rengöring av filtren medför brandrisk.• Det är strängt förbjudet att laga mat på lågan under produkten.•

OBSERVERA: När spishällen är i funktion kan åtkomliga delar av produkten bli varma. Anslut inte produkten till elnätet förrän installationen är helt klar. Vad gäller de tekniska åtgärder och säkerhetsåtgärder som ska vidtas för rökgasavledning ska bestämmelser som fastställts av lokala behöriga myndigheter strikt iakttas. Frånluft får inte avledas i ett rör som används för avledning av rökgaser som produceras av apparater med gasförbränning eller andra bränslen. Använd inte eller lämna inte produkten utan korrekt monterade lampor för att undvika risk för elstöt. Produkten ska ALDRIG användas utan korrekt monterat galler. Produkten ska ALDRIG användas som arbetsplan om det inte uttryckligen anges.

- För utbyte av lampan använd endast typen av lampa som indikeras i sektionen underhåll/belysningssystem i denna handbok. • Användning av öppen låga är skadlig för filtren och kan ge upphov till brand och måste därför alltid undvikas. • Frityr ska göras under kontrollerade former för att undvika att den uppvärmda oljan fattar eld. • Konsultera vid tvekan auktoriserad kundtjänst eller liknande kvalificerad personal.

INSTALLATIONSSÄKERHET

- Använd fästskruvarna som medföljer produkten endast om de är lämpliga för ytan, köp annars av korrekt typ. Kontrollera att inget medföljande material (till exempel påsar med skruvar, garantihandlingar osv.) lämnats kvar i emballaget (av transportskäl). Avlägsna i så fall materialet och spara det. • WARNING: Det kan uppstå elektriska risker om skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner. Avledningsröret medföljer inte och måste köpas. Avledningsrörets diameter ska vara likvärdig med kopplingsringens diameter. • För installation av produkten på spishällen beakta den höjd som indikeras på ritningarna • Det minimala avständet mellan stödytan för behållarna på kokanordningen och den nedre delen av spiskåpan ska inte vara mindre än 50 cm i fall av elspisar och 65 cm i fall av gasspisar eller blandade. • Om instruktionerna för installation av gasspisanordningen specificerar ett större avständ ska detta följas.

⚠ SÄKERHET FÖR ELANSLUTNING

- Nätspänningen ska motsvara den spänning som återges på skylten med egenskaper som sitter inuti produkten. Om den har stickkontakt anslut produkten till ett uttag som motsvarar gällande förordningar som sitter på åtkomligt område även efter installationen. Om den inte har stickkontakt (direkt anslutning till elnätet) eller stickkontakten inte sitter på åtkomligt område, även efter installationen, appliceras en standardenlig tvåpolig brytare som säkerställer fullständig frånkoppling från nätet i situationer med överspänning av kategori III, enligt installationsreglerna. Observera! Utbyte av anslutningskabeln ska utföras av vår auktoriserade tekniska support eller av någon med liknande behörighet.

- Varning! Innan elnätet åter kopplas och det fungerar

korrekt, kontrollera alltid att elkabeln monterats korrekt.

Obs! Använd inte med programmerare, timer, separat fjärrkontroll eller någon annan anordning som aktiveras automatiskt.

■ ANVÄNDNINGSFÖRSLAG

Förslag till en korrekt användning i syfte att reducera miljökonsekvenserna: När du börjar laga mat ska apparaten slås på och ställas på minimihastigheten. Lämna den dessutom på i ett par minuter efter att matlagningen har avslutats. Öka endast hastigheten i händelse av stora mängder rök och ånga, och använd endast boosterfunktionen i extrema fall. För att hålla luktreduktionssystemet effektivt ska kolfiltret/ kolfiltren bytas ut när så är nödvändigt. För att fettfiltret ska fungera effektivt ska det rengöras, om nödvändigt. För att optimera och reducera bullret till ett minimum, ska kanaliseringssystemets maximala diameter som indikeras i denna handbok användas.

■ BORTSKAFFNING VID LIVSCYKELNS SLUT

Denna apparat är märkt i överensstämmelse med Europadirektivet 2012/19/EG - UK SI 2013 Nr.3113, Avfall av elektrisk och elektronisk utrustning (WEEE). Se till att denna produkt bortskaffas på rätt sätt. Användaren bidrar till att förhindra potentiella negativa effekter för miljö och hälsa.

Symbolen på produkten, eller i medföljande dokumentation, visar att denna produkt inte får behandlas som vanligt hushållsavfall. Den ska i stället lämnas in på lämpligt uppsamlingscenter för återvinning av elektrisk och elektronisk utrustning. Produkten ska bortskaffas enligt lokala miljöbestämmelser för avfallshantering. För mer information om hantering, återanvändning och återvinning av denna produkt, var god kontakta lokala myndigheter, ortens hanteringstjänst för hushållsavfall eller butiken där produkten inhandlades.

FÖRORDNINGAR

Utrustningen är konstruerad, testad och tillverkar enligt säkerhetsförordningar: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

■ ANVÄNDNING

Frånluftssystemet kan användas i frånluftsversion med extern avledning eller filtrering med inre återcirkulation.

• Frånluftsversion:

Ångorna töms ur utåt genom en utsläppsslang som är fäst vid kopplingsflänsen.

OBS! Om produkten är försedd med kolfilter, ska detta/dessa tas bort.

Anslut produkten till rör och hål för utsläpp på väggen med likvärdig diameter till luftutsläppet (kopplingsfläns).

Användning av rör och hål för utsläpp på väggen med en mindre diameter innebär en minskning av sugprestandan och en drastisk ökning av bullret.

Vi frånsäger oss allt ansvar vad beträffar detta.

• Använd en ledning som är minsta möjliga lång.
• Använd en ledning med så få böjningar som möjligt (max böjningsvinkel: 90°
• Undvik drastiska ändringar i ledningens tvärsnitt.

Den sugna luften avfettas och desodoriseras innan den förs tillbaka i lokalen. För att använda produkten i denna version måste ett extra filtreirngssystem med aktiva kol installeras.

■ MONTERING AV FÖRSTA INSTALLATION

• Verifiera att den inköpta produktens dimensioner är lämpliga för den valda installationsplatsen.
• Ta bort de aktiva kolfiltren om de finns (se även berört avsnitt).
• Dessa monteras åter endast om du vill använda produkten i filtreringsversion.
• Om det finns paneler och/eller väggar och/eller sidoväggskåp, verifiera att utrymmet är tillräckligt för att installera produkten och att det alltid går att komma åt styrpanelen lätt.
• Produkten har fästpluggar som passar för de flesta väggar/tak. Det är dock nödvändigt att fråga en kvalificerad tekniker för att säkerställa att materialen är lämpliga beroende på typen av vägg/tak. Väggen/taket ska vara tillräckligt stabilt för att hålla käpans vikt.

■ FUNKTION

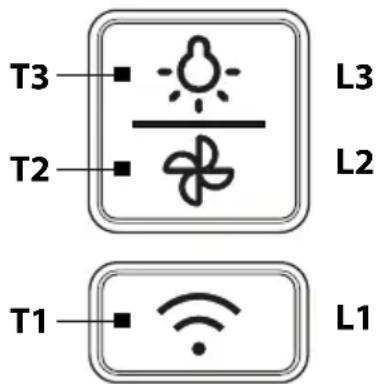

KONTROLLPANEL

T3 L3 T2 L2 T1 L1

T1= Knappen WiFi och Bluetooth

Obs! Sekunderna för varje procedur/konfiguration som aktiveras markeras med ett pip för att hjälpa dig att räkna.

T2= Knapp för kontroll av sughastighet (effekt): 1, 2, 3, 4

och intensiv.

• 1:a hastigheten, lysdiod L2 grön
• 2:a hastigheten, lysdiod L2 gul
• 3:e hastigheten, lysdiod L2 blå
• 4:e hastigheten, lysdiod L2 blinkar med rött ljus

Obs: Den intensiva hastigheten varar cirka 5 minuter, varefter den 3:e hastigheten ställs in automatiskt.

T3= Knappen Ljus ON/OFF

Indikator för filtermättnad

Köksfläkten indikerar när det är nödvändigt att utföra filterunderhåll:

Larm Fettfilter (cirka var 40:e drifttimme):

• T1+T2+T3 PÅ röd färg i tre sekunder vid tändning av motorn.
• T1+T2+T3 PÅ röd färg i 30 sekunder vid avstängning av motorn.

Efter att ha utfört underhåll av filtren måste du återställa fettfiltrens mättnad.

Aktivt kolfilter mot lukter (ungefär var 160 :e användningstimme):

• T1 PÅ och T2+T3 blinkar, röd färg i tre sekunder vid tändning av motorn
• T1 PÅ och T2+T3 blinkar, röd färg i 30 sekunder vid avstängning av motorn.

Efter att ha utfört underhåll av filtren måste du återställa mättnaden för luktfiltren med aktivt kol.

Återställning av filtermättnad

Efter underhåll av filtren trycker du länge på knapp T1 och T3, lysdioderna L1, L2 och L3 blinkar kort i rött för att sedan släckas definitivt.

Aktivering av mättnaden för det aktiva kolfiltrets mot lukter

Denna indikatorlampa är normalt sett avaktiverad. För att aktivera den, gör så här:

Med fläkten avstängd trycker du på och håller intryckt länge samtidigt T1 och T2: först tänds L1 och sedan också L2 och L3 varefter lysdioderna L2 och L3 blinkar kort då knapparna släpps för att indikera att aktivering skett.

Inaktivering av LED för kolfiltrets mättnad: upprepa

åtgärden ovan, först tänds samtidigt lysdioderna L1, L2 och L3 och sedan bara L1, varefter lysdioderna L1, L2 och L3 tänds igen när knapparna släpps för att indikera att inaktivering skett.

■ Ytterligare funktioner som endast kan aktiveras med appen ConnectLife

Aktivera/inaktivera funktionerna CLEAN AIR (REN LUFT) och TIDSINSTÄLLD, AUTOMATISK AVSTÄNGNING (Timer) genom att följa instruktionerna i appen ConnectLife.

Med funktionen CLEAN AIR (REN LUFT) kan du ventilera köket i upp till 24 timmar med önskad hastighet.

Det kommer att vara möjligt att ställa in sughastigheten, ställa in antalet minuter för varje cykel (när en cykel är i läget ON varar den från minst 5 minuter till högst 10 minuter), antalet minuters avbrott mellan en cykel och en annan, samt antalet timmar via appen ConnectLife.

När Clean Air-funktionen är aktiv blinkar lysdioden för den inställda hastigheten långsamt.

När den inställda tiden har förflutit stängs motorn av och indikatorlampan släcks.

Obs! Funktionen CLEAN AIR (REN LUFT) fungerar inte med aktiv Intensiv hastighet.

- TIDSINSTÄLLD, AUTOMATISK AVSTÄNGNING (Timer)

Med hjälp av appen ConnectLife är det möjligt att programmera en fördröjd avstängning av fläkten i högst 30 minuter.

När funktionen Timer är aktiv blinkar lysdioden för den inställda hastigheten snabbt.

När den inställda tiden har förflutit stängs motorn av och indikatorlamporna släcks.

Obs! Funktionen TIDSINSTÄLLD, AUTOMATISK AVSTÄNGNING (Timer) fungerar inte med aktiv Intensiv hastighet.

■ ANSLUTNING AV APPARATEN TILL CONNECTLIFE-APPEN

ConnectLife är en plattform för smarta hem som kopplar samman människor, enheter och tjänster.

Appen ConnectLife innehåller avancerade, digitala tjänster och bekymmersfria lösningar som gör det möjligt för användare att övervaka och styra apparater, ta emot meddelanden från en smartphone och uppdatera programvara (vilka funktioner som stöds kan variera beroende på apparaten och regionen/landet du befinner dig i).

Du behöver ett WiFi-nätverk i hemmet (endast nätverk med 2,4 GHz stöds) och en smartphone utrustad med ConnectLife-appen för att kunna ansluta din smarta enhet.

Ladda ner ConnectLife-appen genom att skanna QR-koden eller sök efter ConnectLife i din favoritappbutik.

ConnectLife

1. Installera ConnectLife-appen och skapa ett konto.
2. I ConnectLife-appen går du till menyn "Lägg till enhet" och väljer lämplig enhetstyp. Skanna sedan QR-koden (som finns på apparatens märkskylt, du kan även ange AUID/MV-numret manuellt).
3. Appen guidar dig genom hela processen med att ansluta enheten till din smartphone.
4. Efter en lyckad anslutning kan apparaten fjärrhanteras via mobilappen.

WI-FI-HANTERING

Aktivering av WiFi-modulen

• Sätt på fläkten.
• Tryck på och håll in WiFi-knappen (T1) på fläkten i 3 sekunder för att sätta på WiFi-modulen.

• Tryck på och håll in WiFi-knappen (T1) på fläkten i 6 sekunder för att aktivera konfigurering av anslutningen.
• Skanna den bifogade QR-koden, som visas på apparatens informationsskylt.

OBS: Följ instruktionerna i ConnectLife-appen för ytterligare inställningar.

Ansluta andra användare

• Tryck på och håll in WiFi-knappen (T1) på fläkten i 9 sekunder för att ansluta en annan användare.
• När anslutningen har upprättats tänds WiFi-symbolen helt och slutar att blinka. Enheten är nu ansluten till appen.

OBS: Följ instruktionerna i ConnectLife-appen för att fortsätta med konfigurationen.

Borttagning av alla anslutna användare

• Sätt på fläkten.
• Tryck på och håll in WiFi-knappen (T1) i 12 sekunder för att ta bort alla användare anslutna till appen ConnectLife.

OBS! När frånkopplingsprocessen utförs kopplas apparaten bort från ConnectLife och från spishällen. Parkopplingsproceduren måste upprepas för att återansluta till hällen eller ConnectLife. Lösenordet och alla andra inställningar som konfigurerats i ConnectLife-appen kommer att återställas och måste konfigureras om.

Avstängning av WiFi-modulen

• Sätt på fläkten.
- Tryck och håll in WiFi-knappen (T7) på fläkten i 15 sekunder för att inaktivera WiFi-modulen.

Tabell över WiFi-status

Lysdiod L1 Wi-Fi-status
Vitt pulserande ljus	WiFi väntar på att parkopplas.
Vitt pulserande ljus	Inmatning av routerns inloggningsuppgifter för konfiguration av WiFi (parkoppling).
Vitt pulserande ljus	WiFi-modulen upptäcktes inte.
Tänt, fast vitt ljus	Router och WiFi anslutna till molnet
Tänt, svagt, vitt ljus	WiFi avstängt

■ ANSLUTNING AV EN EXTERN SPISHÄLL - "SPISHÄLL TILL FLÄKT"

En ansluten apparat gör det möjligt att ansluta en extern induktionshäll. Med anslutningen anpassar fläkten sin funktion till induktionshällens tillagningsparametrar. Den intelligenta algoritmen som används i enheterna övervakar noggrant spishällens tillagningsintensitet och väljer, baserat på de insamlade uppgifterna, fläktens effekt.

Parkoppling av fläkt till spishällen

Följ stegen nedan för att starta parkoppling mellan fläkt och induktionshäll. Starta samtidigt parkopplingsprocessen på induktionshällen (se spishällens bruksanvisning för mer information).

• Sätt på fläkten.
• Tryck på och håll in WiFi-knappen (T1) på fläkten i 3 sekunder för att sätta på WiFi-modulen.
• Innan du använder funktionen "Från spishäll till fläkt" för första gången måste du uppdatera fläkten via ConnectLife-appen.
• Tryck på och håll in WiFi-knappen (T1) på fläkten i 9 sekunder för att starta parkopplingsproceduren.

Fränkoppling av fläkten från spishällen

• Sätt på fläkten.
- Tryck på och håll in WiFi-knappen (T1) i 12 sekunder för att koppla bort fläkten från spishällen.

OBS! när frånkopplingsprocessen utförs kopplas apparaten bort från spishällen och från ConnectLife. Parkopplingsproceduren måste upprepas för att återansluta till spishällen eller ConnectLife. Lösenordet och alla andra inställningar som konfigurerats i ConnectLife-appen kommer att återställas och måste konfigureras om.

INFORMATION

Om du stänger av apparaten utan att tidigare ha kopplat bort den från induktionshällen kommer fläkten och induktionshällen automatiskt att anslutas när du börjar laga mat på nytt.

Tabell över Bluetooth-status

LED L7 Bluetooth tillstånd
Vitt pulserande ljus	Bluetooth aktivt.
Vitt pulserande ljus	Fläkt och spishäll väntar på att parkopplas.
Vitt pulserande ljus	Pågående försök att söka efter spishällen.
Orangefärgat pulserande ljus	Parkoppling mellan fläkt och spishäll misslyckades.
Tänt, fast vitt ljus Parning spishäll och fläkt utförd.
Tänt, svagt, vitt ljus	Bluetooth av.

■ ANVISNINGAR FÖR UNDERHÅLL

• Rengöring: För rengöring använd endast en duk som fuktats med milt flytande rengöringsmedel. Använd inte verktyg eller instrument för rengöring.
• Undvik användning av produkter som innehåller slipande medel. ANVÄND INTE RENGÖRINGSSPRIT!

Se bilderna som markerats med denna symbol för information om underhåll av produkten efter installationen.

• Aviettningsfilter: Det metalliska fettfiltret ska rengöras en gång i månaden med icke aggressiva rengöringsmedel, manuellt eller i diskmaskin vid låg temperatur och kort program. För att ta bort fettfiltret dras i handgreppet med fjäder för frigöring.

- Avfettningsfiltret håller kvar fettpartiklar från matlagningen. Metallfettfiltret kan blekna vid diskning i diskmaskin men dess filtreringsegenskaper ändras inte alls.

.×B Kolfilter (endast för filtreringsversion): Patronen måste bytas ut max var fjärde månad. Den får INTE tvättas eller regenereras. Såsom indikeras i ritningssektionen: ta bort fettfiltren, applicera ett kolfilter per sida och sätt fast på produkten. Sätt tillbaka fettfiltren.

• Kolfiltret håller kvar oangenäma lukter från matlagningen.
• Kolfiltrets mättnad verifieras efter en mer eller mindre lång användning beroende på typen av spis och hur ofta fettfiltren rengörs.

.×B Tvättbart filter med aktivt kol (endast för filtreringsversion):

Kolfiltret kan tvättas varannan månad (eller när systemet för indikering av filtermättnad - om det finns på den egna modellen - indikerar detta behov). Som indikeras i ritningssektionen: ta bort fettfiltren och kolfiltret och tvätta i varmt vatten med lämpliga rengöringsmedel eller i diskmaskinen vid 65 °C (vid tvätt i diskmaskinen ska fullständig diskcykel utföras utan porslin inuti). Avlägsna överflödigt vatten utan att förstöra filtret, varefter det sätts i ugnen i 10 minuter vid 100 °C för att det ska torka fullständigt. Sätt tillbaka fettfiltren.

Byt ut madrassfiltret vart tredje år och varje gång fibertyget ser skadat ut.

b. lossa från de bakre gångjärnen.

Rengöring: sugpanelen ska rengöras manuellt med milda rengöringsmedel.

Montering: panelen hakas fast baktill och fästs framtill (fäste med magnet).

Obs! Verifiera alltid att panelen sitter fast på plats.

Belysning

- Belysningssystemet är baserat på LED-teknik. LED-lamporna garanterar en optimal belysning, med en varaktighet på mer än 10 gånger traditionella lampor och tillåter att spara 90 % av elenergin.

- Belysningssystem : Belysningssystemet kan inte bytas ut av användaren, kontakta kundtjänst vid felfunktion.
