BRUKSANVISNING BL300G-A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

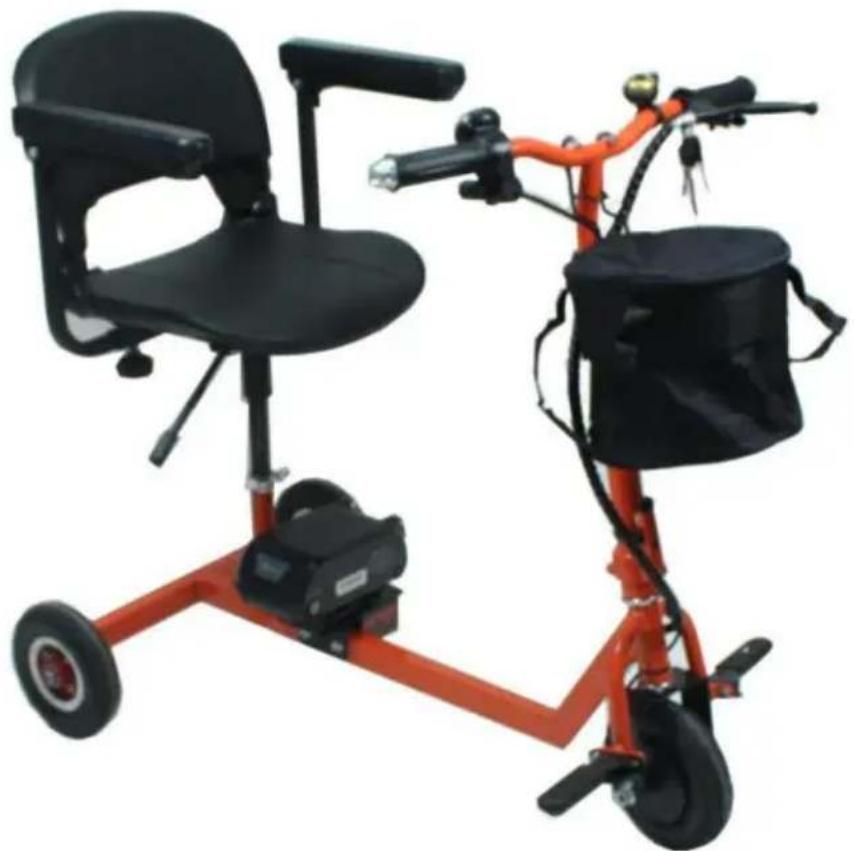

FOLDING MOBILITY SCOOTER

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du gör de sparar faktiskt hälften i jämförelse med det översta stora kliet

VEVOR®

TOUGH TOOLS, HALF PRICE

VIKTIG MOBILITET SKOTER

MODELL: BL300G-A BL300G-E

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Det elektriska fordonet som produceras av vårt företag är ett transportfordon med avancerad teknik hemma och utomlands, grönt miljöskydd, lågt ljud, enkel drift och andra egenskaper. Den har enkel användning, säker och pålitlig (med bromskraft avstängd, undertrycksskydd, överströmsskydd, mjukstart, elektromagnetisk broms) och andra funktioner. Företaget med förstklassig vetenskap och teknik, avancerad produktionsutrustning, perfekt kvalitetssäkring och kundservice system, låt dig köpa till mods, använd bekvämt!

Påminn: läs den här manualen noggrant, innan du inte förstår det elektriska fordonets prestanda, använd inte det elektriska fordonet, ge inte till de personer som inte kan använda det elektriska fordonet för att åka, annars kommer vårt företag inte att anta ansvar för olycksfallsskada.

1. Elfordon är icke-motorfordon, se till att köra på icke-motorfordonsfilen, ta inte folk att åka, följ medvetet trafikreglerna.
2. Ge inte elfordon till minderåriga, gravida kvinnor, personer med hjärtsjukdomar, högt blodtryck, fysiska funktionshinder och idrottsstörningar att använda!
3. Rid inte efter att ha druckit!
4. Var uppmärksam på att öka bromssäkerhetsavständet vid regn- och snöväder eller dåliga vägförhållanden.
5. På vägen, vänligen koncentrera dig och var uppmärksam på driving range. Om onormalt, bromsa omedelbart fram- och bakbromsen och stäng strömbrytaren snabbt!
6. För att upprätthålla det gemensamma gröna hemmet, vänligen lämna det förbrukade batteriet till återförsäljare eller tjänsteleverantörer, kasta det inte efter behag!
7. På grund av otillåten demontering av relaterade ledningar eller delar av fordonet, är företaget inte ansvarigt för produktens prestanda instabilitet!
8. Den exponerade metallkontakten på batterilådan är en positiv och negativ elektrod, som inte kan vidröras med våta händer samtidigt, men kan inte komma i kontakt med metallen samtidigt, annars kommer det att orsaka en kortslutning och orsaka olyckor, var uppmärksam!

Särskild förklaring: 1. På

grund av den ständiga förbättringen och uppdateringen av modellen kan data och struktur i denna manual skilja sig från produkten. Se det faktiska försäljningsmönstret.

1. När du använder, vänligen rimligen undvika vattnet, kan inte vada cykling eller genomförande, när vattnet översvämmade till det elektriska hjulnavet eller styrenheten, kommer att orsaka en kortslutning, ge dig förluster, var uppmärksam!

2. Placera inte laddaren i bagageutrymmet på elfordonet. Under resan kommer det att leda till skador på de elektroniska komponenterna i laddaren.

3. På grund av den kontinuerliga utvecklingen av vetenskap och teknisk innovation, företaget har rätt att förbättra och förbättra sina produkter utan ytterligare lägga märke till! Tack för ditt samarbete!

WARNING:

Kontrollera innan du rider

Vänligen kontrollera innan du kör för att garantera säker körning. Batterikraft Slå på strömbrytaren, titta på batterimätarindikatorn när den närmar sig den röda märkesposition, fordonet ska laddas. ÿ Varning:

Du bör regelbundet kontrollera däcken och justera däcktrycket. ä Kontrollera efter att däcket svalnat.

Du bör regelbundet kontrollera om det finns en punktering på däcket, speciellt däckläckagefenomen som bör repareras omedelbart. Kolla upp oavsett om slitbanan skär, om inbäddade spikar eller andra vassa föremål. Kolla upp om fälgfördjupning, buckla eller deformationsfenomen.

När däckets slitbana slits till slitagegränsmärket bör det bytas ut mot nya däck.

ÿ Varning:

Om däcktrycket undermålig, kommer det att göra däckytan utsatt för överdrivet slitage kan orsaka en bilolycka. Däcktryck vilket också är det låg kommer att orsaka däckslirning eller framfallande hjul. Det är farligt att använda däck med mycket slitage, det kommer att påverka vidhäftningen mellan däcken och vägbanan, vilket resulterar i svår körning vid olyckan eller händelsen.

1. Ridning

ÿ Förberedelser före körning: öppna parkeringslåset; sätt in nyckeln i strömbrytaren, vänd den.

Gasa sakta vid start, ingen gas vid inbromsning.

Varning: Använd inte gasreglaget snabbt på/av, annars kommer fordonet att rusa ut utan kontroll.

Bromsdrift

ÿ Styr gasreglaget

Om du vill sakta ner, vänligen stäng gasreglaget, och viktigare är att använda två bromssystem.

Varning: Kör på våt eller lös väg eller under regniga dagar, var försiktig, särskilt vid bromsning, acceleration eller svängning. ä Samtidig drift för fram- och bakbromsar

Observera: När du kör nerför en brant sluttning, stäng gasreglaget helt och använd två bromssystem för att minska hastigheten. y Varning:

Använd inte enkelbroms i hög hastighet, speciellt när du är på halt väg eller vända hörn. Använd dubbla bromsar för att undvika olyckor. 3. Stoppa driften Vrid omkopplaren för att stoppa fordonet och lås parkeringslåset.

Varning:

Elektrisk skoter bör parkeras på fast, plan mark; annars kan det orsaka skada eller fordonskonsekvenser av dumpning. Säkerhetshöjdpunkter Lås parkeringslåset, ta bort nyckeln. Stäng av när du lämnar.

Välj högkvalitativt larmsystem.

Produkten uppgraderas ständigt, och det kommer inte att finnas några meddelande om det blir någon förändring

SPARA DESSA INSTRUKTIONER

FCC-information

WARNING:

Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för överensstämmelse kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av part.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkt.

Notera:

Denna produkt har testats och befunnits följa gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i ett boende installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för det

störningar kommer inte att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas av stänger av och sätter på produkten, uppmanas användaren att försöka korrigera störning av en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

PRODUKTPARAMETRAR

Modell	BL300G-A/E
Produktstorlek (LxBxH)	1005x602x870 mm
Nominell spänning	DC 48V
Motor kraft	350W
Hjulbas	800 mm
maximal belastning	100 kg
Fortsättning körsträcka	Cirka 12,4 mil
Max. hastighet (hastighetsgräns)	6 km/h
Klättervinkel	10° (Max)
Laddningsingångsspänning	AC 100-240V 50/60Hz
Batterikapacitet	48V 5,2AH
Batterityp	litiumbatterier
Färg	Orange

Notera:

"Kontinuerlig körsträcka" avser körsträckan för det nya batteriet med tillräcklig effekt under de föreskrivna experimentella förhållandena. Det syftar i allmänhet på oavbruten cykling med nominell hastighet och nominell belastning på en 20ÿ plan väg. I den faktiska körprocessen, på grund av påverkan av vindmotstånd, omgivande temperatur, däcktryck och laststatus, kommer fortsättningssträckan att ändras.

Elektriskt schematiskt diagram

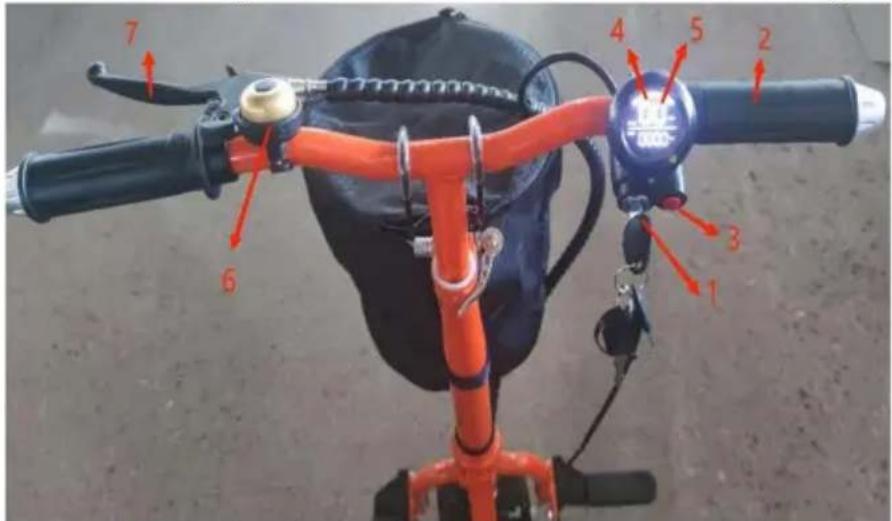

Manipulerande metoder och överväganden 1. Beskrivning av manipulationsdelen:

Den manipulerade delen visas i figuren

1.omkopplarnyckel 2.gasreglage 3.omkopplare framåt och bakåt 4. batterieffektdisplay 5. hastighetsdisplay 6. liten ringklocka 7. Vänster bromshandtag

1.1 Strömbrytare: för huvudströmbrytaren, är en högströmbrytare, slå på växelnyckel elfordon kan fungera. Vrid huvudströmbrytaren till "ON" position, och voltmeterspekaren flyttas till motsvarande position, då slås den totala strömförsörjningen på. Ta ur nyckeln vid parkering till OFF omedelbart för att undvika skador som orsakats av oavsiktlig vridning till varvtalsregleringsrotor.
1.2 Gasspjäll: Den elektriska skoterns huvudfunktion är att kontrollera hastigheten. När ryttaren vrider på hjulet, det magnetiska stålets position ändras, vilket ändrar styrkan hos magnetfältet som induceras av Hall-elementet, vilket skapar en annorlunda spänningssignal.
1.3omkopplare framåt och bakåt: Den elektriska cykelns backväxel hänvisar till reversering av motorn på bakhjulet på elcykeln för att vända rotation, in för att uppnå en mindre styrradie.
1.4 Batterieffektdisplay: det är en kapacitetsindikator som visar närvaron av batteri.
1.5Hastighetsmätare : Visa körhastigheten när du kör.
1.6Liten ringklocka::påminnelse eller larm.
1.7 Vänster bromshandtag: det är det främre bromshandtaget; strömbrytaren på bromsen hjulet stängs.

2. Börja från körning:

2.1 Start:

A. Vik bort enkelstödet och dubbelstödet;
B. Sätt in nyckeln i strömbrytarlåset och vrid medurs till läget ON, sedan instrumentets strömindikator är på.

Obs: Efter att huvudströmförsörjningen har slagits på är bakhjulet på marken.

När föraren inte sitter på dynan, vrid inte hastighetsreglaget till

förhindra att fordonet plötsligt rusar framåt, vilket lätt kan skapa säkerhet olyckor. Vid parkering, så mycket som möjligt för att undvika förluster orsakade av driftfel.

2.2 Variabel hastighet:

Efter elektrifiering kan växelspaken rotera inåt (moturs) till

accelerera fordonet och vrid växelspaken utåt (medurs) för att sakta ner ner i fordonet. När fordonet börjar köra, öka inte plötsligt

hastighetsomkopplare, bör gradvis vrida hastighetsomkopplaren, hastigheten gradvis accelererad som kan spara el och uppnå säker körning.

2.3 Broms:

Vid åtdragning av fram- och bakhjulshandtagen kan fram- och bakhjulen vara broms respektive.(Vänster är bakbromsen, höger är frambromsen)

2.4 Parkering:

När bilen har stannat helt, ställ nyckelomkopplaren till OFF-läget;

1. Vanliga fel och felsökning

Vanligt fel	Uteslutningsmetoden
Slå på strömförsörjningen, men instrumentet visas inte; Vrid hastighetsregulatorn, motorn fungerar inte.	1. Kontrollera om ackumulatorbatteriet är väl anslutet;2. Kontrollera om luftströmställaren har löst ut; 3. Kontrollera om det elektriska dörråset går sönder; 4. I annat fall kan det betraktas som ett partiellt fel hos regulatorn.
Slå på strömförsörjningen och instrumentet ser normalt ut; Vrid hastighetsregulatorn, motorn fungerar inte.	1. Kontrollera om hastighetsreglaget och motoranslutningen faller av; 2, om den vänstra bromsen är i strömavbrottstillständ; 3. Annars kan det betraktas som ett partiellt fel på hastighetsregulatorn eller regulatorn; 4. Motorfel.
Släpp hastighetshandtaget och driv motorn	1. Kontrollera om hastighetsregulatorn är skadad;2, linjen plug-in (linje) kontakt störning; 3. I annat fall kan det betraktas som ett partiellt fel hos regulatorn.
Slå på strömförsörjningen och motorn går	1. Kontrollera om hastighetsregulatorn är skadad;2,hastighetsregleringssystemet linjefel; 3. I annat fall kan det betraktas som ett partiellt fel hos regulatorn.
Vid inbromsning håller motorn konstant	1. Kontrollera om bromsströmbrytaren är skadad; 2, linjen plug-in (line)kontakt störning.
Vid ridning stängs den automatiska strömmen av	1. Kontrollera om underspänningsskyddskretsen fungerar.
Förnyelsens längd är kort	1. Om batteriet är placerat under lång tid eller åldras, och energin är otillräcklig; 2. Kontrollera om lufttrycket i däcken är otillräckligt; 3, kontrollera om bromsen har hård friktion; 4, om miljöfaktorerna, såsom stark vind, låg temperatur, etc.

4. Hantering av bromsfelstillstånd:

Bromsfel kommer att leda till säkerhetsrisker, särskilt när man glider nedför, benägen för olyckor. Därför bör användaren kontrollera bromsprestanda innan cykling, om bromsfelet skulle justera omedelbart, eller be en fackman att anpassa sig till bästa skicket. När bromsen inte fungerar när du cyklar, vänligen kör vid en mycket låg hastighet. I fall bör du bromsa i förväg och anpassa dig till underhåll avdelning så snart som möjligt för att uppnå syftet med säker cykling.

5. Omedelbar strömavbrottstillständsbearbetning:

Det finns många orsaker till omedelbart strömavbrott, främst kan vara dålig kontakt eller fel på bromsströmbrytaren. Å ena sidan kan användaren kontrollera efterförsäljningen tjänst, å andra sidan kan användaren själv kontrollera följande punkter.

A. Kontrollera om säkringen är utbränd, kontrollera om batterianslutningen är lös och kontrollera om batterianslutningens huvudledning är lös.
B. Kontrollera om bromsströmbrytaren är återställd, om det finns något främmande karossen har fastnat, ta bort och bromsen återställs.
C. Kontrollera om bromsströmbrytaren är kortsluten efter regn. Om det är en tillgänglig varmfläkt för att torka "vattnet" i strömbrytaren, strömbrytaren kan återgå till arbete.

Om elbilen dyker upp, vänligen stäng dörråset för vidare besiktning, eller skicka underhållsavdelningen för besiktning och behandling.

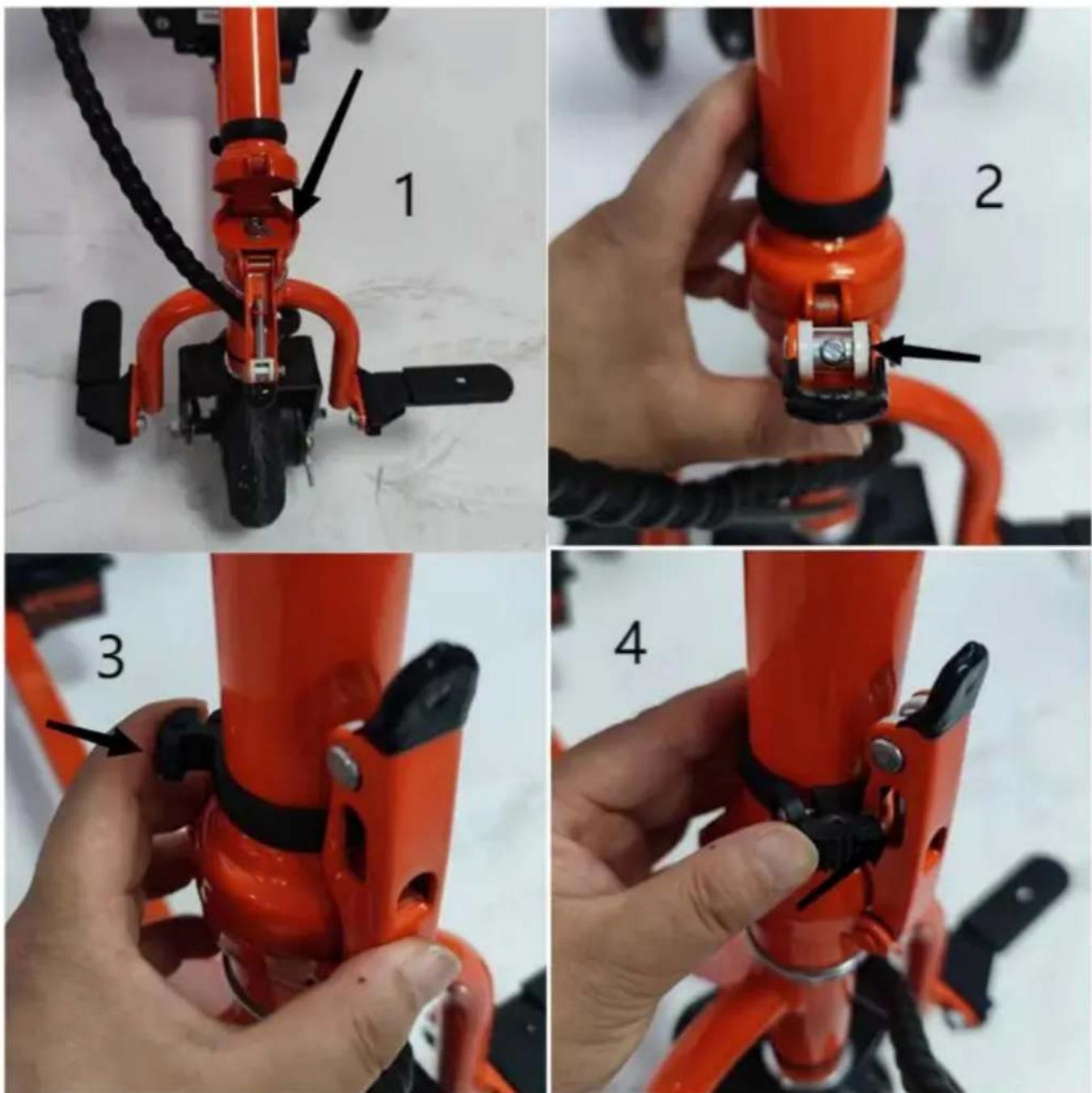

Steg 1. montering av vikstång

I figur 1, platsen som visas i pilen, och i figur 2 trycker du upp fällspaken, läser läset, trycker spännet i pilens riktning och trycker pilen i figur 4, läser upp spännet.

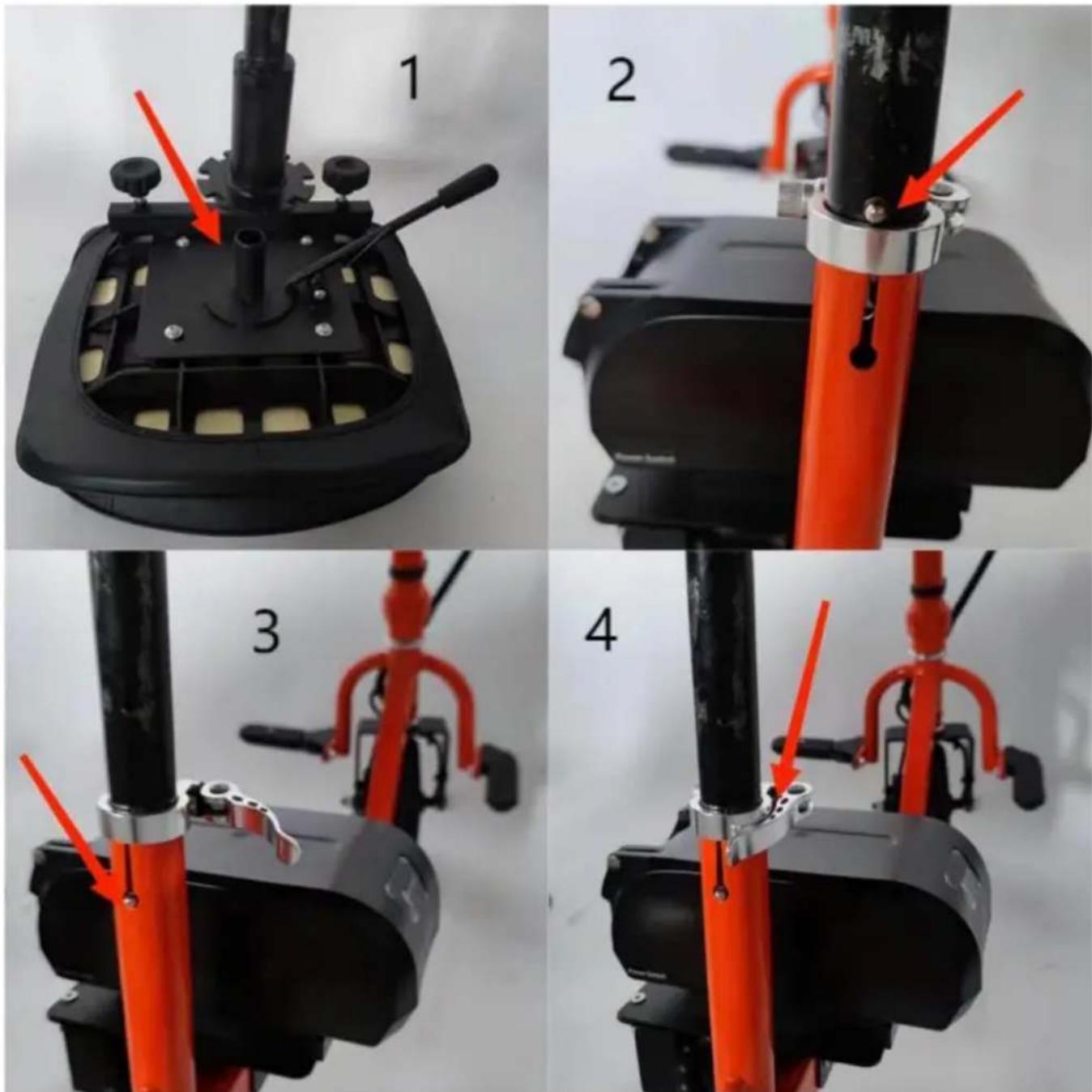

Steg 2. installera sätet.

Som visas i figur 1, installera ena änden av sittröret på dynan, som visas i figur 2, justera riktningen på dynan och ramen, håll i marmorn, installera den andra änden av sittröret på ramen, som som visas i figur 3, marmorn fast i hålet, som visas i figur 4, lås spännet.

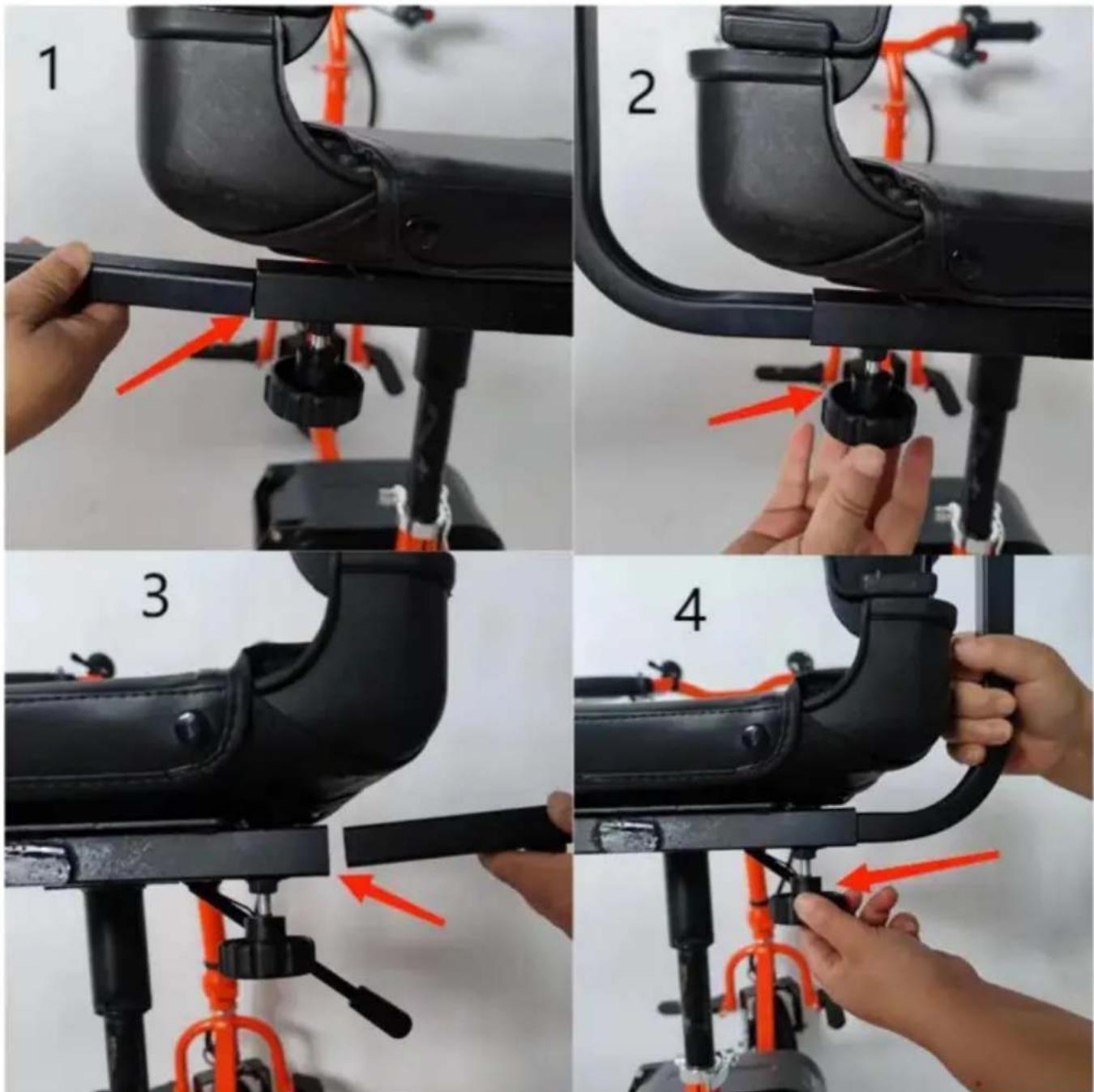

Steg 3. Montering av sätets armstöd.

Som visas i figur 1, installera det vänstra armstödets fyrkantsrör på fyrkantsröret längst ner på dynan enligt figur 2. Dra åt skruvarna som visas i figur 3. Montera fyrkantsröret på det högra armstödet på fyrkanten. rör i botten av dynan som visas i figur 4 och dra åt skruvarna.

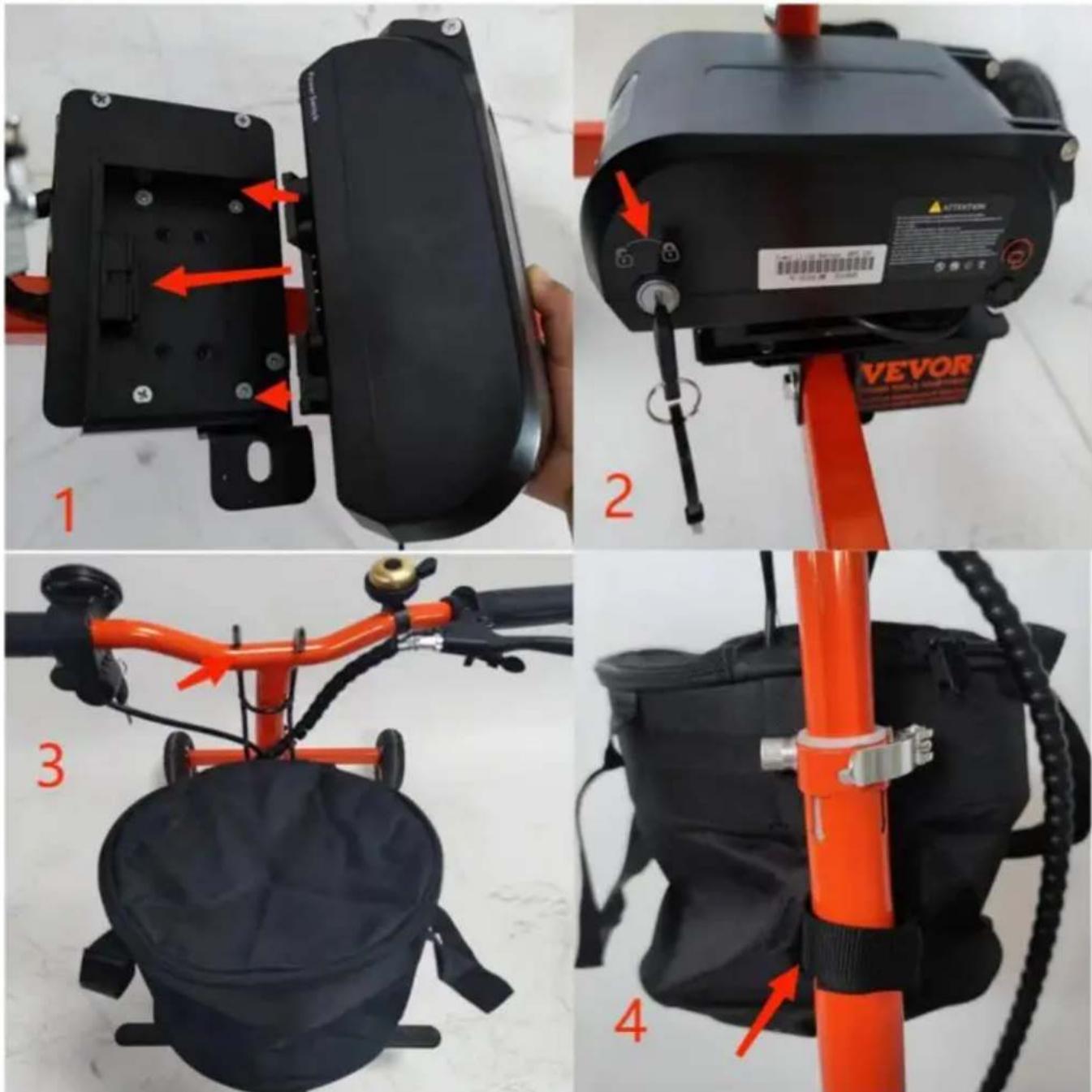

Steg 4. Installera korgarna och batterilådan.

I den riktning som visas av pilen i figur 1, sätt in batterilådan i spåret och tryck de till slutet. Som visas i figur 2, lås batterilådan i pilens riktning. I figur 3 hänger du korgen på det främre styret. I figur 4 är korgens tygband knutet till den vikbara stängen.

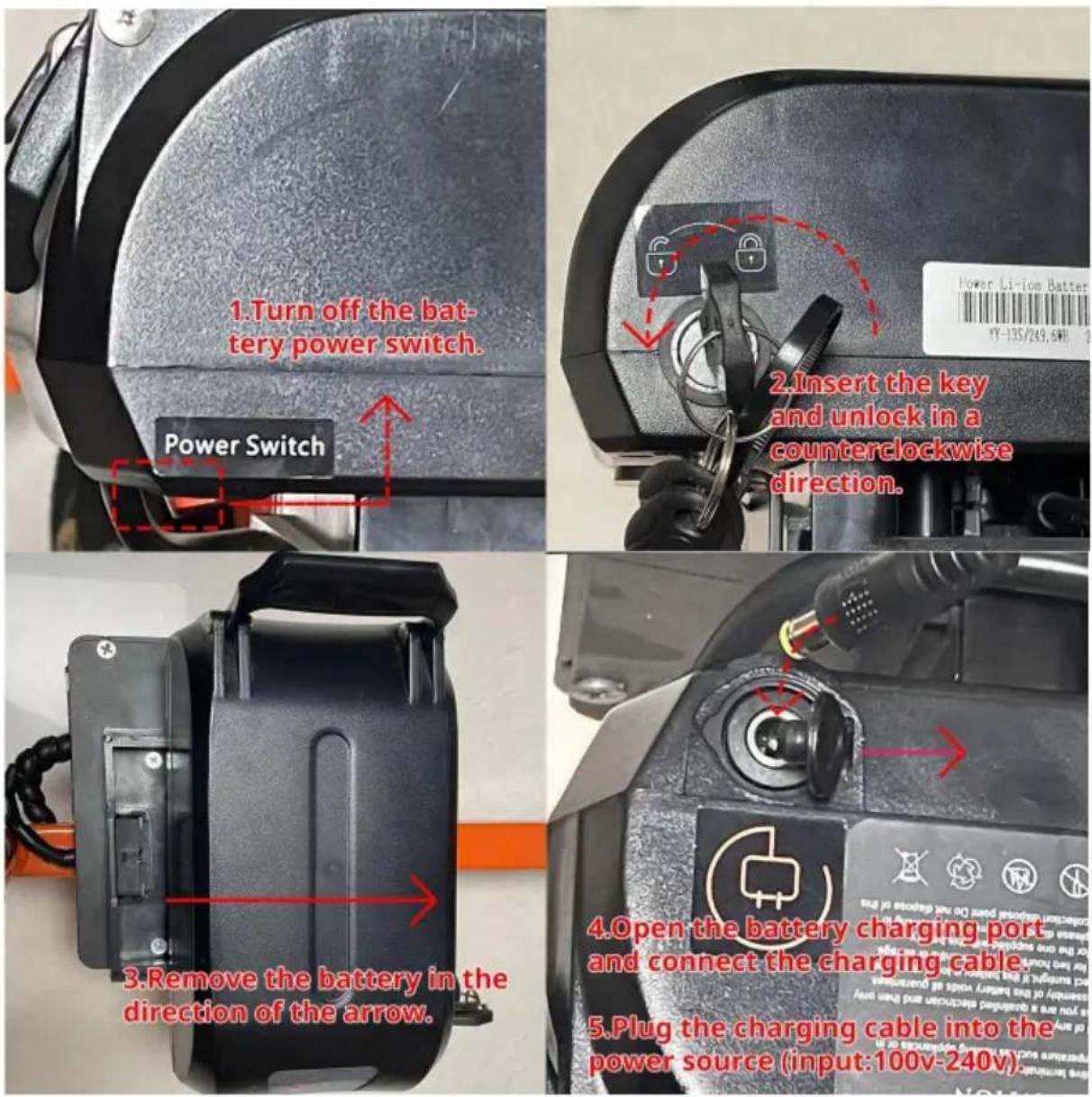

Hur man tar bort batteripaketet och laddar det?

Underhållet är viktigt att elektrisk skoter, om kör med hög hastighet i en dålig situation under lår tid, måste lägga till tider för underhåll; Om elskotern har ett stort fel eller råkar ut för en olycka, måste du kontrollera främst om det finns reservdelar.

Till exempel: ram, indikatordelar och snart. Reparera eller byt ut de slitna delarna för att garantera säkerheten. Lägga märke till:

För att säkerställa elfordonets säkerhet och tillförlitlighet, låt inte elfordonen modifieras. Använd originaldelar eller motsvarande delar av liknande kvalitet vid underhåll och byte. Om du använder andra delar av dålig kvalitet kommer det att påverka elfordons prestanda och driftfunktioner.

Varning:

För att säkerställa personalens säkerhet, från skada, oavsett program av underhållsarbete, se till att stänga av strömmen, parkerade bilen på en plan hård yta.

Uppmärksamhet:

Om du förvarar ditt fordon mer än en månads tid, eller för att sluta använda på vintern period, det krävs för att göra underhållsarbete på dåliga däck, batterier etc., åldrande och korrosion.

Kör ofta på ojämna vägar, för att hålla din goda prestanda fordonet måste det underhållas. Underhåll för batteri

Om fordonet inte ska användas under en längre tid, ta ut batteriet, fulladdat och förvara den på en sval, väl ventilerad och torr plats.

Om batterihuvudet var korroderat, ta ut batteriet och rengör det. Sväng stäng av tändningslåset innan du tar ut batteriet, ta isär minuspolen först.

När du sätter ihop batteriet, fixera först den positiva polen, sedan den negativa polen. blanda inte.

Fordonsförvaring Förvaring

För långtidsförvaring av elskotern, till exempel vintertid, måste vissa åtgärder vidtas för att förhindra funktionsfel och skador. Dessutom, innan du förbereder lagring måste du också göra en del av underhållsarbetet, annars, när de en gång använder den elektriska skotern, tenderar de att glömma att utföra underhållet.

Byt ut bakaxelns växelolja Täck elscootern Återanvänd elscootern

Ta av elskotern och rengör den, vänligen byt ut bakaxelns växelolja om lagringstiden är över 4 månader. Om det behövs, ladda i tid och sätt på batteri.

Kontrollera alla föremål före körning. Prova i låg hastighet runt fritrafikområdet.

- STRÖMBRYTARE måste vara i läge OFF under laddning.

- Före första användningen bör du ladda batteriet i 4-6 timmar. Låt bli ladda batteriet i mer än 10 timmar för att undvika överhettning av laddaren.

När fordonet börjar köra långsamt, ladda om batteriet.

- Efter varje användning eller en gång i månaden minsta laddningstid som 6 till 8 timmar, mind högst 10 timmar.

- Använd det enda uppladdningsbara batteriet och laddaren som medföljer ditt fordon. Byt ALDRIG ut batteriet eller laddaren mot ett annat märke. Använder en annan batteri eller laddare kan orsaka brand eller explosion.

- Använd inte batteriet eller laddaren för någon annan produkt.

• Ditt förseglade blybatteri måste återvinnas eller kasseras i en miljövänligt sätt.
• Kasta inte ditt blybatteri i öppen eld. Batteriet kan explodera eller läcka.
• Släng inte ett blybatteri i ditt vanliga hushållsavfall. De förbränning, deponi eller blandning av slutna blybatterier med hushåll skräp är förbjudet enligt lag.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250,9166 Anaheim Place, Rancho Cucamonga, CA91730

Storbritannien RE P
