MANUALE UTENTE BL300G-A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCOOTER PER LA MOBILITÀ PIEGHEVOLE

MODELLO: BL300G-AÿBL300G-E

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi, se lo sei risparmiando effettivamente la metà rispetto alla principale marca

VEVOR®

TOUGH TOOLS, HALF PRICE

MOBILITÀ PIEGHEVOLE SCOOTER

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro pr

Cari utenti:

Il veicolo elettrico prodotto dalla nostra azienda è un veicolo da trasporto con tecnologia avanzata in patria e all'estero, protezione ambientale verde, bassa rumorosità, funzionamento semplice e altre caratteristiche. Ha un funzionamento semplice, sicuro e affidabile (con spegnimento del freno, protezione da sottopressione, protezione da sovracorrente, avvio graduale, freno elettromagnetico) e altre funzioni. L'azienda con scienza e tecnologia di prima classe, attrezzature di produzione avanzate, perfetta garanzia di qualità e sistema di assistenza post-vendita, ti consente di acquistare a tuo agio, utilizzare il comodo!

Ricorda: leggere attentamente questo manuale, prima di comprendere le prestazioni del veicolo elettrico, non utilizzare il veicolo elettrico, non darlo a persone che non possono utilizzare il veicolo elettrico per guidarlo, altrimenti la nostra azienda non si assumerà il responsabilità per lesioni accidentali.

1. I veicoli elettrici sono veicoli non a motore, assicurati di guidare sulla corsia riservata ai veicoli non a motore, non portare persone a guidare, rispetta consapevolmente le regole del traffi
2. Non dare l'uso di veicoli elettrici a minori, donne incinte, persone con malattie cardiache, ipertensione, disabilità fisiche e disturbi sportivi!
3. Non guidare dopo aver bevuto!
4. In caso di pioggia, neve o cattive condizioni stradali, prestare attenzione ad aumentare lo spazio di sicurezza in frenata.

5. Durante il percorso concentrati e presta attenzione al driving range. In caso di anomalie, frenare immediatamente i freni anteriore e posteriore e chiudere rapidamente l'interruttore!

6. Per mantenere l'ambiente verde comune, lasciare la batteria usata ai rivenditori o ai fornitori di servizi, non gettarla a piacimento!

7. A causa dello smontaggio non autorizzato delle relative linee o parti del veicolo, la società noi è responsabile dell'instabilità delle prestazioni del prodotto!

8. Il contatto metallico esposto sulla scatola della batteria è un elettrodo positivo e negativo, che non può essere toccato contemporaneamente con le mani bagnate, ma non può entrare in contatto con il metallo allo stesso tempo, altrimenti produrrà un cortocircuito e causare incidenti, prestare attenzione!

Spiegazione speciale:

1. A causa del continuo miglioramento e aggiornamento del modello, i dati e la struttura di questo manuale potrebbero essere diversi dal prodotto. Si prega di fare riferimento al modello di vendita effettivo.
2. Durante l'utilizzo, evitare ragionevolmente l'acqua, non è possibile guadare il ciclismo o l'implementazione, quando l'acqua si allaga al mozzo della ruota elettrica o al controller, causerà un cortocircuito, causerà perdite, si prega di prestare attenzione!

3. Non posizionare il caricabatterie nel bagagliaio del veicolo elettrico. Durante la corsa si potrebbero danneggiare i componenti elettronici del caricabatterie.

4. A causa del continuo sviluppo della scienza e dell'innovazione tecnologica,

l'azienda ha il diritto di migliorare e migliorare i propri prodotti senza ulteriore impegno avviso! Grazie per la collaborazione!

AVVERTIMENTO:

Controllare prima di guidare

Si prega di controllare prima di guidare per garantire una guida sicura. Carica batteria

Accendere l'interruttore e osservare l'indicatore del misuratore della batteria quando si avvicina al rosso contrassegnare la posizione, il veicolo deve essere caricato.

ÿ Avvertenza:

Dovresti controllare regolarmente i pneumatici e regolare la pressione dei pneumatici. ÿ

Controllare dopo che il pneumatico si è raffreddato.

Dovresti controllare regolarmente se c'è una foratura sul pneumatico, in particolare un fenomeno

di perdita dei pneumatici, che dovrebbe essere riparato immediatamente. Controllo

se il battistrada taglia, se chiodi incastonati o altri oggetti appuntiti. Controllo

se si tratta di fenomeni di rientranza, ammaccatura o deformazione del bordo.

Quando il battistrada del pneumatico raggiunge il limite di usura del battistrada, deve essere sostituito con pneumatici nuovi.

ÿ Avvertenza:

Se la pressione del pneumatico è inferiore allo standard, la superficie del pneumatico sarà sottoposta a tale pressione un'eccessiva usura potrebbe causare un incidente stradale. Anche la pressione dei pneumatici lo è basso causerà lo slittamento degli pneumatici o il prolasso delle ruote. È pericoloso utilizzare pneumatici con elevata usura, ciò influenzerà l'adesione tra i pneumatici e la superficie stradale, con conseguente guida difficile in caso di incidente o evento.

1. Operazione di guida

ÿ Preparazione prima della guida: aprire il blocco del parcheggio; metti la chiave nell'interruttore, giralo.

Accelerare lentamente l'acceleratore all'avvio, non accelerare durante la decelerazione.

Avvertenza: non azionare rapidamente l'acceleratore, altrimenti il veicolo uscirà di corsa senza controllo.

Funzionamento del freno

ÿ Controllare l'acceleratore

Se vuoi rallentare, chiudi l'acceleratore e la cosa più importante è usarlo due sistemi frenanti.

Avvertenza: guidare su strade con superficie bagnata o cedevole o nei giorni di pioggia, fare attenzione, soprattutto durante le operazioni di frenata, accelerazione o svolta. ÿ Funzionamento simultaneo

dei freni anteriore e posteriore

Attenzione: quando si guida su una pendenza ripida, chiudere completamente l'acceleratore e utilizzare due sistemi frenanti per ridurre la velocità. ÿ Avvertenza:

Non utilizzare il freno singolo ad alta velocità, soprattutto su strada sdrucciolevole o sdrucciolevole svoltando gli angoli. Utilizzare i doppi freni per evitare incidenti. 3. Arrestare il funzionamento

Ruotare l'interruttore per arrestare il veicolo e bloccare il blocco del parcheggio.

Avvertimento:

Lo scooter elettrico deve essere parcheggiato su un terreno solido e pianeggiante; altrimenti potrebbe causare lesioni o conseguenze del veicolo in seguito allo scarico. Punti salienti sulla sicurezza

Chiudi il blocco del parcheggio, porta via la chiave. Spegnimento quando si lascia.

Seleziona un sistema di allarme di alta qualità.

Il prodotto viene costantemente aggiornato e non ci sarà notifica se c'è qualche cambiamento

CONSERVA QUESTE ISTRUZIONI

Informazioni FCC

ATTENZIONE:

Cambiamenti o modifiche non espressamente approvati dalla parte responsabile

la conformità potrebbe invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. L'operazione è soggetta all'art seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza

potrebbe causare un funzionamento indesiderato.

AVVERTIMENTO:

Cambiamenti o modifiche a questo prodotto non espressamente approvati da

La parte responsabile della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il servizio Prodotto.

Nota:

Questo prodotto è stato testato ed è risultato conforme ai limiti della Classe B

dispositivo digitale ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un ambiente residenziale installazione.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, in caso contrario installato e utilizzato in conformità con le istruzioni, può causare danni

interferenze alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia in tal senso

non si verificheranno interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate da spegnendo e riaccendendo il prodotto, l'utente è invitato a provare a correggere il problema interferenza da parte di una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore è collegato.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

PARAMETRI DEL PRODOTTO

Modello	BL300G-A/E
Dimensioni del prodotto (LxLxA)	1005x602x870 mm
Voltaggio nominale	CC 48 V
Potenza del motore	350 W
Interasse	800 mm
carico massimo	100KG
Chilometraggio di continuazione	Circa 12,4 miglia
Massimo. velocità (limite di velocitàÿ	6 chilometri all'ora
Angolo di arrampicata	10°ÿMassimoÿ
Tensione di ingresso in carica	CA 100-240 V 50/60 Hz
Capacità della batteria	48 V 5,2 AH
Tipo di batteria	batterie al litio
Colore	Arancia

Nota:

Il "chilometraggio continuo" si riferisce alla distanza percorsa dalla nuova batteria potenza sufficiente nelle condizioni sperimentali stipulate. In genere si riferisce a il ciclismo ininterrotto alla velocità nominale e al carico nominale su una strada piana a 20 ÿ. In l'effettivo processo di guida, a causa dell'influenza della resistenza del vento, dell'ambiente temperatura, pressione dei pneumatici e stato del carico, il chilometraggio successivo cambierà.

Schema elettrico

Metodi di manipolazione e considerazioni 1.

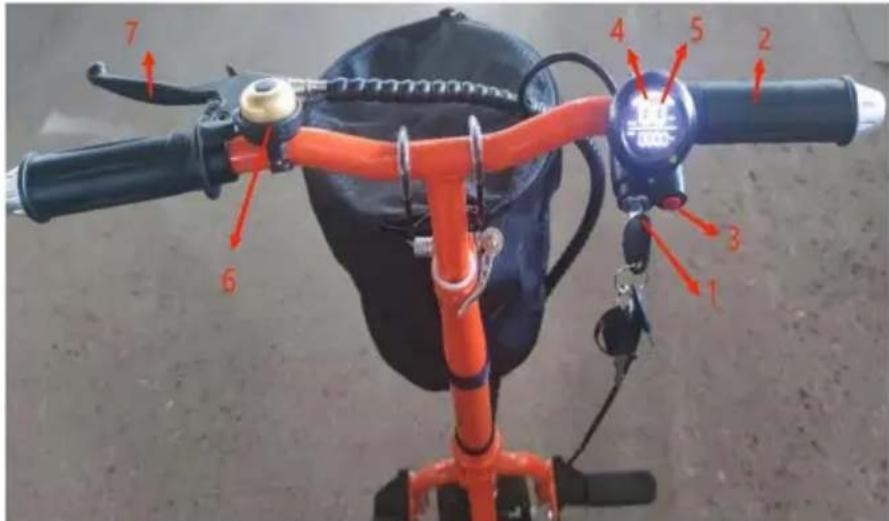

Descrizione della sezione di

manipolazione: La parte manipolata è mostrata in figura

1. interruttore chiave 2. acceleratore 3. interruttore avanti e indietro 4. display alimentazione batteria 5. display velocità 6. campanello piccolo 7. Maniglia del freno sinistra

1.1 Tasto interruttore: per l'interruttore di alimentazione principale, è un interruttore ad alta corrente, accendere il veicolo elettrico con chiave di commutazione può funzionare. Ruotare l'interruttore dell'alimentazione principale su Posizione "ON" e il puntatore del voltmetro viene spostato nella posizione corrispondente, quindi viene attivata l'intera alimentazione elettrica. Quando si parcheggia, rimuovere la chiave immediatamente su OFF per evitare danni causati dalla rotazione accidentale su rotore di controllo della velocità.
1.2 Acceleratore: la funzione principale dello scooter elettrico è controllare la velocità. Quando il pilota gira la ruota, la posizione dell'acciaio magnetico cambia, cambiando il forza del campo magnetico indotto dall'elemento Hall, creando così un effetto diverso segnale di tensione.
1.3 Interruttore avanti e indietro: la retromarcia della bicicletta elettrica si riferisce a inversione del motore della ruota posteriore della bici elettrica per invertire la rotazione, in per ottenere un raggio di sterzata più piccolo.
1.4 Display carica batteria: è un indicatore di capacità che mostra la presenza della batteria batteria.
1.5 Misuratore di velocità: mostra la velocità di guida durante la guida.
1.6 Campanello piccolo: promemoria o allarme.
1.7 Maniglia del freno sinistra: è la maniglia del freno anteriore; l'interruttore di alimentazione sul freno la ruota si chiude.

2. A partire dalla guida:

2.1 Avvio:

A. Ripiegare il supporto singolo e il supporto doppio;
B. Inserire la chiave nel blocco dell'interruttore e girarla in senso orario sulla posizione ON, quindi l'indicatore di alimentazione dello strumento è acceso.

Nota: dopo aver acceso l'alimentazione principale, la ruota posteriore è a terra.

Quando il ciclista non è seduto sul cuscino, non ruotare la manopola di controllo della velocità su evitare che il veicolo si slanci improvvisamente in avanti, il che può facilmente causare sicurezza incidenti. Quando si parcheggia, per quanto possibile, per evitare perdite causate da errore di operazione.

2.2 Velocità variabile:

Dopo l'elettrificazione, la leva del cambio può ruotare verso l'interno (in senso antiorario). accelerare il veicolo e ruotare la leva del cambio verso l'esterno (in senso orario) per rallentare giù dal veicolo. Quando il veicolo inizia a muoversi, non aumentare improvvisamente la velocità interruttore di velocità, dovrebbe girare gradualmente l'interruttore di velocità, la velocità gradualmente accelerato che può risparmiare elettricità e ottenere una guida sicura.

2.3 Freno:

Quando si stringono le maniglie delle ruote anteriori e posteriori, le ruote anteriori e posteriori possono essere rispettivamente il freno. (Sinistro è il freno posteriore, destro è il freno anteriore)

2.4 Parcheggio:

Dopo che l'auto è completamente ferma, posizionare l'interruttore a chiave in posizione OFF;

1. Guasti comuni e risoluzione dei problemi

Colpa comune	Il metodo di esclusione
Accendere l'alimentazione, ma lo strumento non visualizza; Girare il regolatore di velocità, il motore non funziona.	1. Controllare se la batteria è ben collegata; 2. Controllare se l'interruttore dell'aria è scattato; 3. Controllare se la serratura elettrica della porta non funziona; 4. In caso contrario, ciò potrà essere considerato un inadempimento parziale del titolare del trattamento.
Accendere l'alimentazione e lo strumento appare normale; Girare il regolatore di velocità, il motore non funziona.	1. Controllare se la maniglia di controllo della velocità e il collegamento del motore si staccano; 2, se il freno sinistro è in stato di interruzione di corrente; 3. In caso contrario, può essere considerato un guasto parziale del regolatore di velocità o del controller; 4. Guasto al motore.
Rilasciare la leva della velocità e alimentare il motore	1. Controllare se il regolatore di velocità è danneggiato; 2, il disordine dei contatti della linea plug-in (linea); 3. In caso contrario, ciò potrà essere considerato un inadempimento parziale del titolare del trattamento.
Accendere l'alimentazione e il motore funziona	1. Controllare se il regolatore di velocità è danneggiato; 2, guasto della linea del sistema di regolazione della velocità; 3. In caso contrario, ciò potrà essere considerato un inadempimento parziale del titolare del trattamento.
Durante la frenata, il motore rimane costantemente	1. Controllare se l'interruttore di spegnimento del freno è danneggiato; 2, il disordine dei contatti della linea plug-in (linea).
Durante la guida, l'alimentazione automatica viene interrotta	1. Controllare se il circuito di protezione da sottotensione funziona.
La durata del rinnovo è breve	1. Se la batteria viene posizionata per un lungo periodo o invecchia e l'energia è insufficiente; 2. Controllare se la pressione dell'aria dei pneumatici è insufficiente; 3, controlla se il freno ha un forte attrito; 4, se i fattori ambientali, come forte vento, bassa temperatura, ecc.

4. Gestione dello stato di guasto del freno:

Il guasto dei freni comporterà rischi per la sicurezza, soprattutto in caso di scivolamento in discesa incidenti. Pertanto, l'utente dovrebbe controllare le prestazioni dei freni prima di guidare,

se il guasto del freno dovesse risolversi immediatamente, oppure chiedere a un professionista di adeguarsi la migliore condizione. Se il freno non funziona durante la guida, guidare a velocità molto lenta. Nel caso, dovresti frenare in anticipo e adattarti al

dipartimento di manutenzione il più presto possibile per raggiungere lo scopo della sicurezza Ciclismo.

5. Elaborazione istantanea dello stato di interruzione dell'alimentazione:

Ci sono molte ragioni per un'interruzione istantanea dell'alimentazione, principalmente potrebbe essere uno scarso contatto o guasto all'interruttore di alimentazione del freno. Da un lato, l'utente può controllare il servizio post-vendita servizio, invece, l'utente può verificare autonomamente i seguenti punti.

A. Controllare se il fusibile è bruciato, controllare se lo è il collegamento della batteria allentato e controllare se la linea principale di collegamento della batteria è allentata.

B. Controllare se l'interruttore di alimentazione del freno è ripristinato, se sono presenti elementi estranei carrozzeria bloccata, rimuoverla e ripristinare il freno.

C. Controllare se l'interruttore di spegnimento del freno è in cortocircuito dopo la pioggia. Se c'è una ventola calda disponibile per asciugare l "acqua" nell'interruttore, l'interruttore di spegnimento può ritorno al lavoro.

6. Elaborazione dello stato dell'auto veloce:

Se viene visualizzata l'auto elettrica, chiudere la serratura della porta per un'ulteriore ispezione o inviarla il reparto di manutenzione per l'ispezione e il trattamento.

istruzioni di montaggio

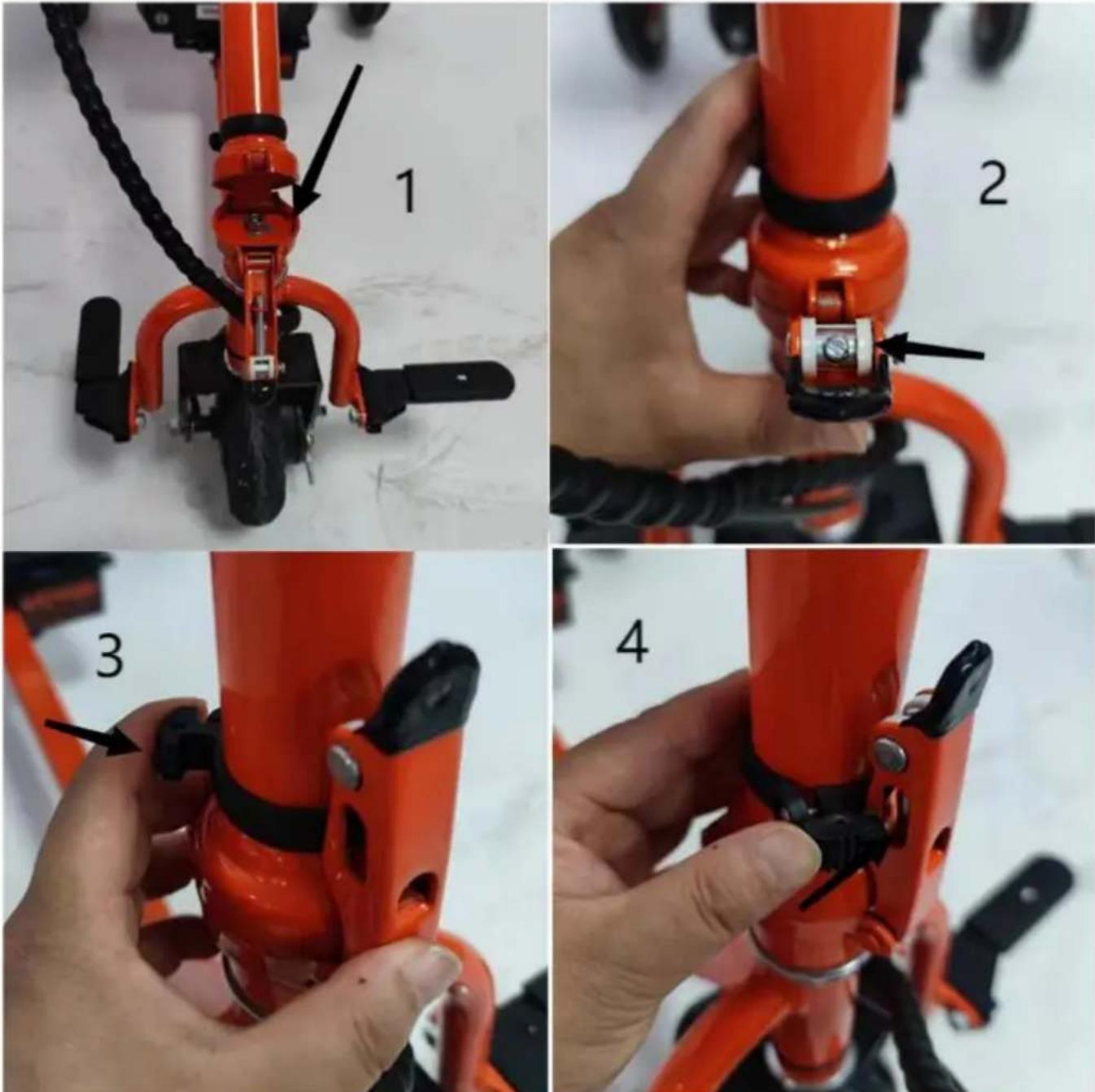

Passo 1. installazione dell'asta pieghevole

Nella Figura 1, nel punto mostrato nella freccia, e nella Figura 2, spingere la leva di piegatura verso l'alto, bloccare il blocco, spingere la fibbia nella direzione mostrata dalla freccia e spingere la freccia nella Figura 4, bloccare la fibbia verso l'alto.

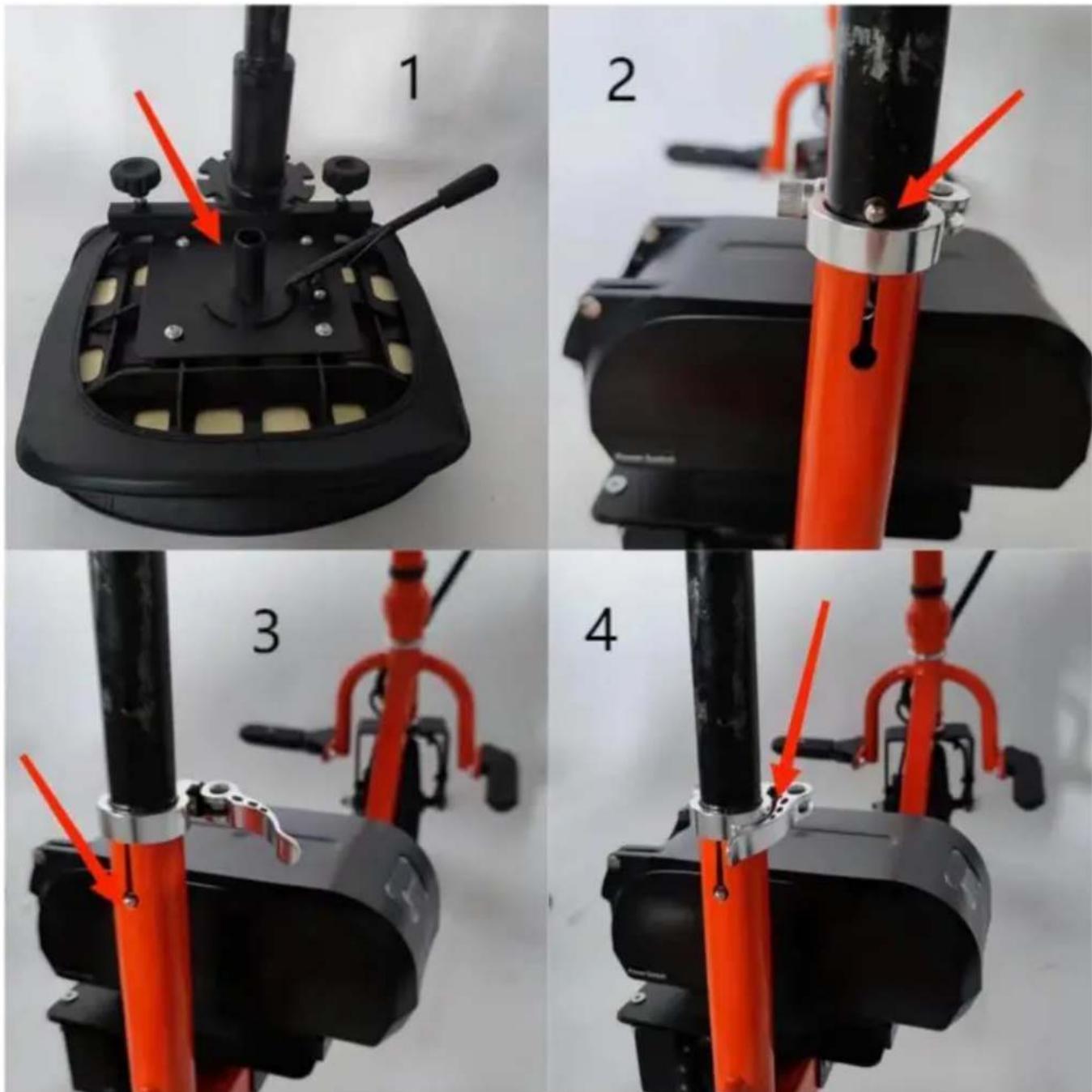

Passo 2. installazione del sedile.

Come mostrato nella Figura 1, installare un'estremità del tubo del sedile sul cuscino, come mostrato nella Figura 2, regolare la direzione del cuscino e del telaio, tenere la biglia, installare l'altra estremità del tubo del sedile sul telaio, come mostrato in Figura 3, il marmo bloccato nel foro, come mostrato in Figura 4, bloccare la fibbia.

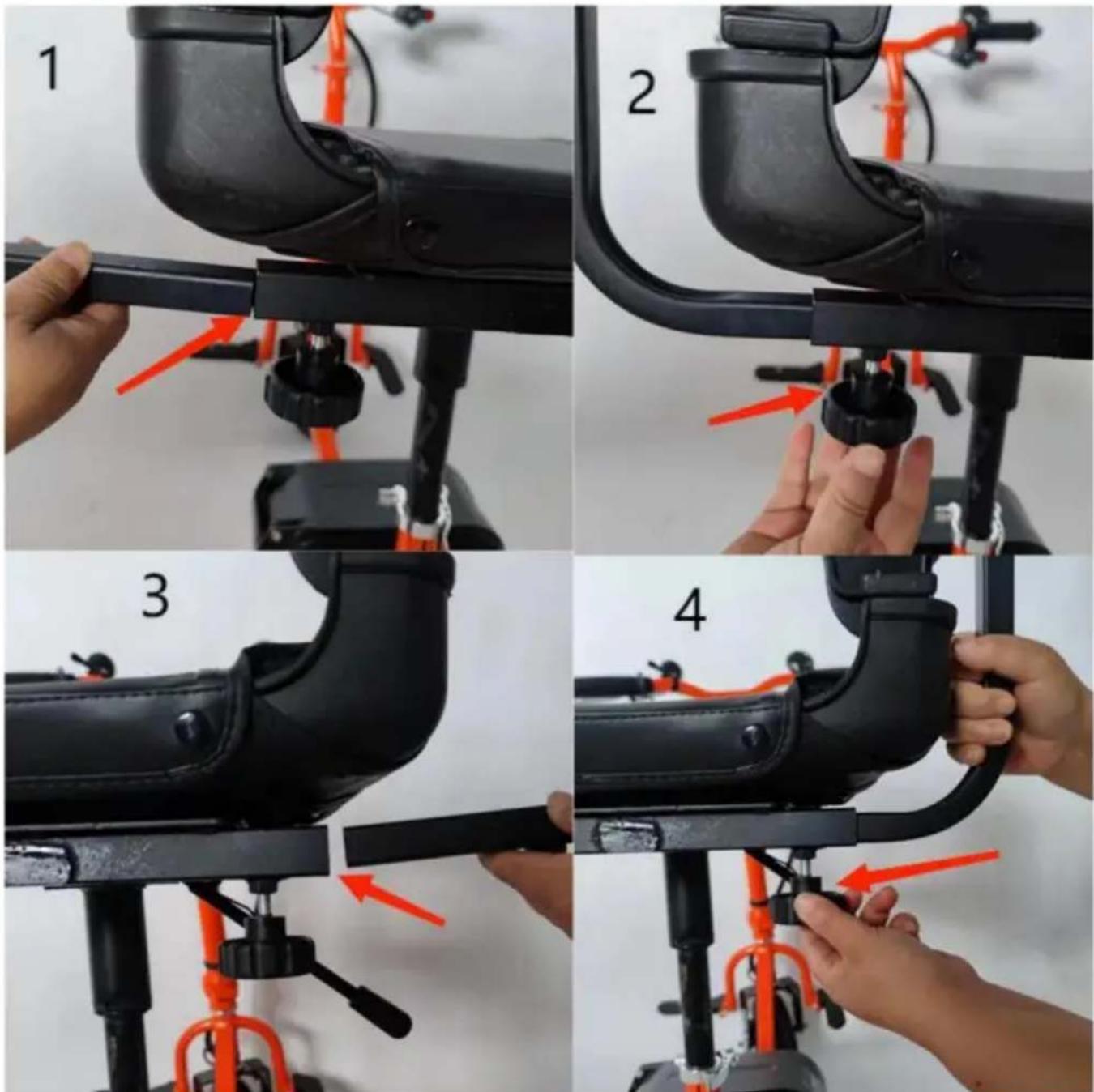

Passaggio 3. Installazione del bracciolo del sedile.

Come mostrato nella Figura 1, installare il tubo quadrato del bracciolo sinistro sul tubo quadrato nella parte inferiore del cuscino come mostrato nella Figura 2. Stringere le viti come mostrato nella Figura 3. Installare il tubo quadrato del bracciolo destro sul bracciolo quadrato tubo sul fondo del cuscino come mostrato nella Figura 4 e serrare le viti.

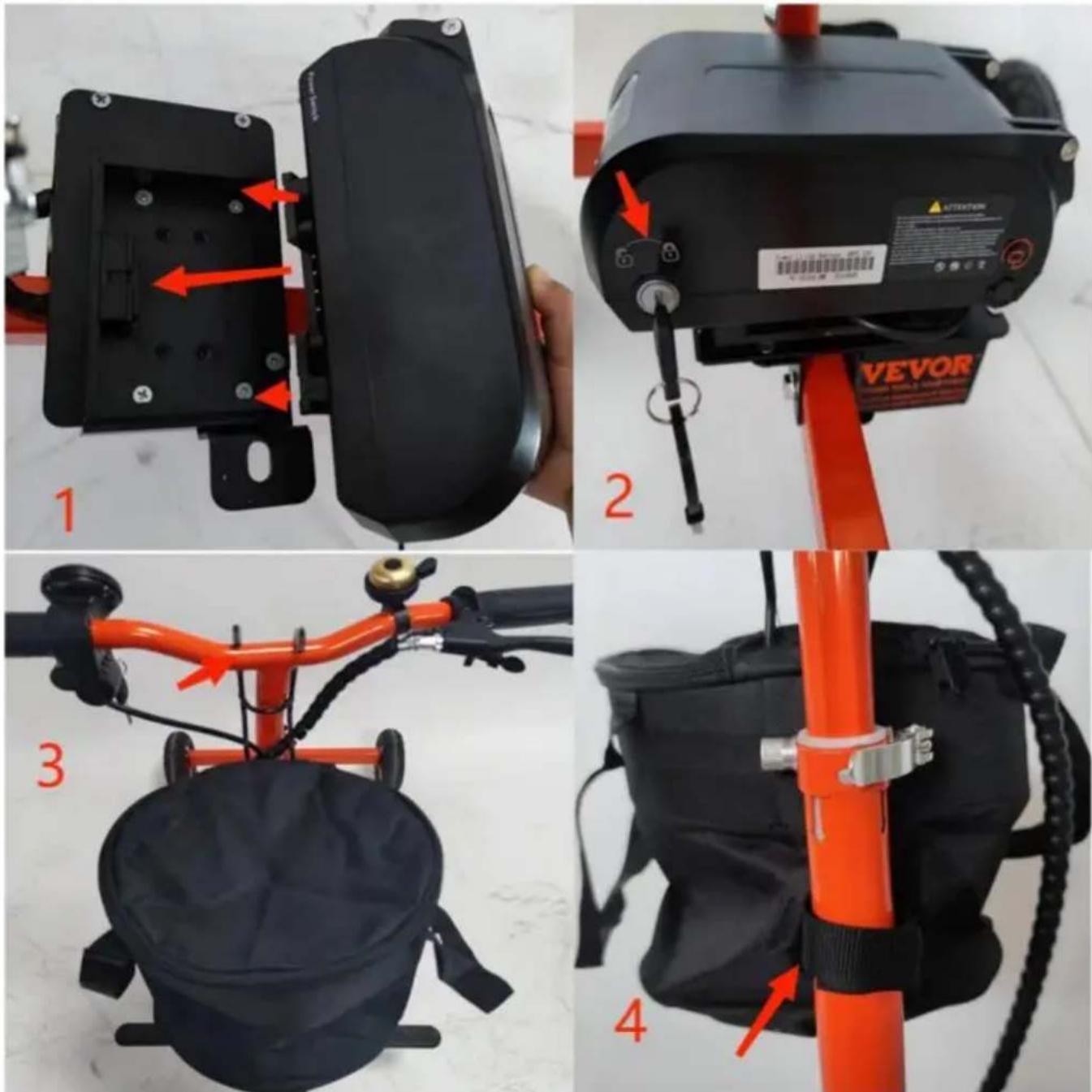

Passaggio 4. Installare i cestelli e la scatola della batteria.

Nella direzione mostrata dalla freccia nella Figura 1, inserire la scatola della batteria nel binario e spingerla fino in fondo. Come mostrato nella Figura 2, bloccare il vano batteria nella direzione indicata dalla freccia. Nella Figura 3, appendere il cestino al manubrio anteriore. Nella Figura 4, la fascia di stoffa del cestino è legata all'asta pieghevole.

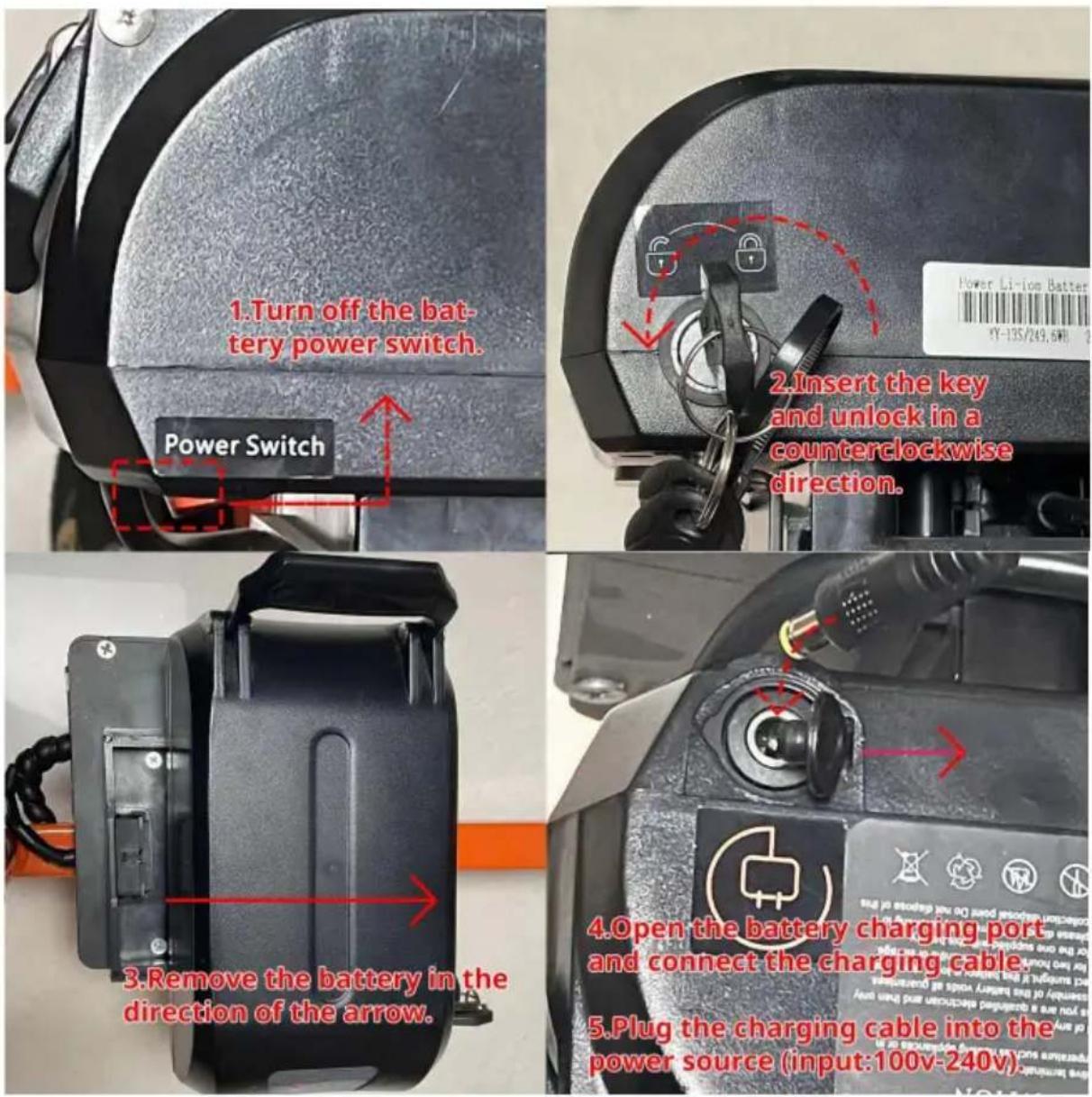

Come rimuovere la batteria e caricarlaÿ

La manutenzione è importante per lo scooter elettrico, se si guida a lungo ad alta velocità in una brutta situazione, è necessario aggiungere i tempi di manutenzione; Se lo scooter elettrico ha un grave guaso ha un incidente, è necessario verificare principalmente la presenza di pezzi di ricambio.

Ad esempio: telaio, parti dell'indicatore e presto. Riparare o sostituire le parti usurate per garantire la sicurezza. Avviso:

Per garantire la sicurezza e l'affidabilità del veicolo elettrico, non consentire che i veicoli elettrici vengano modificati. Utilizzare parti originali o parti equivalenti di qualità simile durante la manutenzione e la sostituzione. Se si utilizzano altre parti di scarsa qualità, ciò influenzerà le prestazioni dei veicoli elettrici e le funzioni operative.

Avvertimento:

Per garantire la sicurezza del personale, da eventuali danni, indipendentemente da qualsiasi programma di lavori di manutenzione, assicurarsi di spegnere l'alimentazione, parcheggiare l'auto su una superficie piana superficie.

Attenzione:

Se riponi il tuo veicolo per più di un mese o se ne interrompi l'uso in inverno periodo, è necessario effettuare lavori di manutenzione su pneumatici difettosi, batterie, ecc., invecchiati e corrosione.

Guidare spesso su strade sconnesse, per mantenere buone prestazioni del vostro veicolo, deve essere sottoposto a manutenzione. Manutenzione per la batteria

Se il veicolo non verrà utilizzato per un lungo periodo, estrarre la batteria e caricarla completamente e conservarlo in un luogo fresco, ben ventilato e asciutto.

Se la testa della batteria è corrosa, estrarre la batteria e pulirla. Giro spegnere l'interruttore di accensione prima di estrarre la batteria, smontare prima il polo negativo. Quando si monta la batteria, fissare prima il polo positivo e poi quello negativo. non mescolare.

Deposito veicoli Deposito

Per la conservazione a lungo termine dello scooter elettrico, ad esempio nel periodo invernale, è necessario adottare alcune misure per evitare malfunzionamenti e danni. Inoltre, prima di predisporre lo stoccaggio è necessario effettuare anche parte dei lavori di manutenzione, altrimenti, una volta utilizzato lo scooter elettrico, si tende a dimenticarsi di effettuare la manutenzione.

Sostituire l'olio dell'ingranaggio dell'asse posteriore Coprire lo scooter elettrico Riutilizzare lo scooter elettrico

Togli lo scooter elettrico e puliscilo, sostituisci l'olio dell'ingranaggio dell'asse posteriore, se il periodo di conservazione è superiore a 4 mesi. Se necessario, caricare in tempo e indossare batteria.

Controllare tutti gli elementi prima della guida. Provare a bassa velocità in un'area a traffico limitato.

- L'INTERRUTTORE DI ACCENSIONE deve essere ruotato in posizione OFF durante la ricarica.

- Prima del primo utilizzo, caricare la batteria per 4-6 ore. Non ricaricare la batteria per più di 10 ore per evitare il surriscaldamento del caricabatterie. Quando il veicolo inizia a funzionare lentamente, ricaricare la batteria.

- Dopo ogni utilizzo o una volta al mese, il tempo di ricarica minimo è compreso tra 6 e 8 ore, meno più di 10 ore al massimo.

- Utilizzare esclusivamente la batteria ricaricabile e il caricabatteria forniti con il veicolo. Non sostituire MAI la batteria o il caricabatterie con un'altra marca. Usarne un altro la batteria o il caricabatterie potrebbero causare incendi o esplosioni.

- Non utilizzare la batteria o il caricabatterie per nessun altro prodotto.

Smaltimento della batteria

• La batteria al piombo sigillata deve essere riciclata o smaltita in un contenitore per rifiuti maniera ecologicamente corretta.
• Non smaltire la batteria al piombo nel fuoco. La batteria potrebbe esplodere o perdere.
• Non smaltire la batteria al piombo insieme ai normali rifiuti domestici. IL incenerimento, conferimento in discarica o miscelazione di batterie al piombo sigillate con usi domestici la spazzatura è vietata dalla legge.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shangai

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250,9166 Anaheim Luogo, Rancho Cucamonga, CA91730

UK RIF P

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward,

I padiglioni Preston, Regno Unito

Regno

CE RIF P

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Prodotto in Cina [e-mail]
