BRUKSANVISNING 10FT-3D-7K-J Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

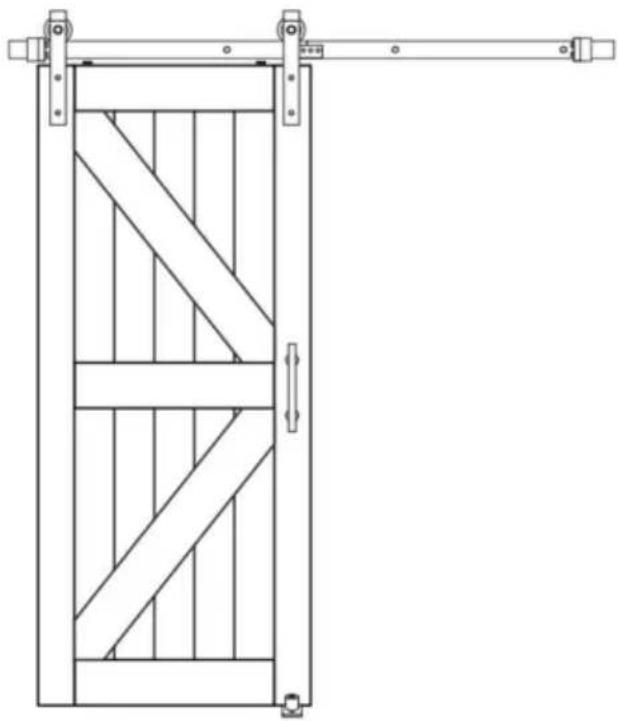

ENKEL HÅRDSÄTTNING FÖR SKJUDA LUDÖRR

MODELL:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/

6FT-2D-5K-Y/6.6FT-2D-5K-H/6.6FT-2D-5K-Y/

8FT-2D-6K/8FT(J)Enkeldörr/8FT(I)Enkeldörr/

10FT-3D-7K-J/10FT-3D-7K-I

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Golvregister

MODELL:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/6FT-2D-5K-Y/6.6FT-2D-5K-H/6.6FT-2D-5K-Y/8FT-2D-6K/8FT(J)Enkeldörr/8FT(I)Enkeldörr/10FT-3D-7K-J/10FT-3D-7K-I

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

WARNING:

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarlig skada.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.

5. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller medicin.

6. Produktegenskaper gäller för korrekt och fullständigt monterad produkt endast.

7. För ytterligare information om delarna som listas nedan sidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde.

8. Av säkerhetsskäl rekommenderas den här hårdvaran att installeras senast 2 personer

9. Produkter installeras på avständ från barn och husdjur;

Använd försiktighetsåtgärder

1. Denna produkt är inte en leksak. Tillåt inte barn att leka med detta föremål.
2. Använd endast på avsett sätt.
3. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DESSA INSTRUKTIONER

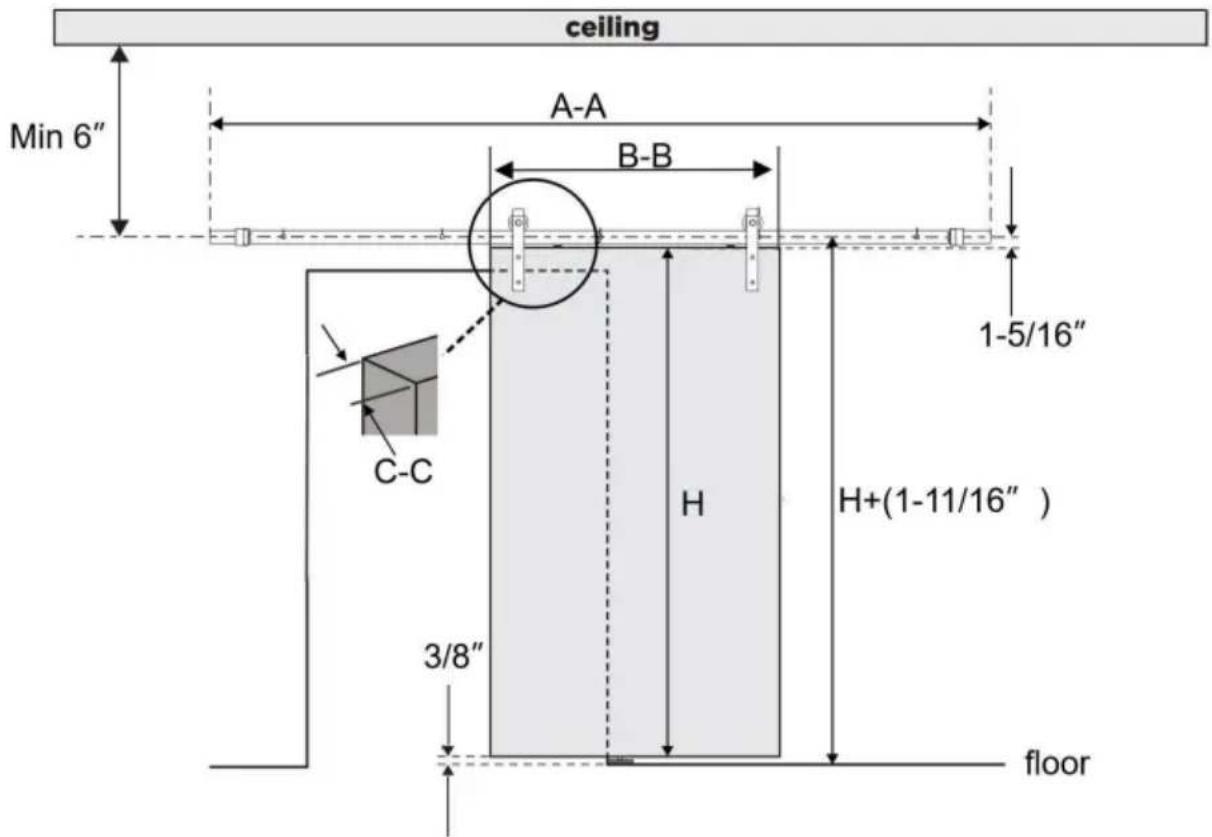

Produktens lämplighet

Lådan innehåller inte dörrpaneler och andra trärutor, som kräver ytterligare köp

De återstående måtten:

1. Produkten är tillämplig på den enda skjutdörren, dörrhöjden är H beroende på höjden du köper;
2. Banans mitt till markhöjden måste vara 1,6875 tum högre än dörrhöjden;
3. Avståndet mellan spårets centrum från taket är inte mindre än 6 tum;
4. Avständet mellan undersidan och undersidan är 0,375
   tum

Parameterlista

Modell	Produkt färg antal	galge typ	Orbit split	Antal räls monteringshål
5FT-2D-5K-H	svart	J mögel	2 st	5 st
5FT-2D-5K-Y Mörk silver
6FT-2D-5K-H	svart
6FT-2D-5K-Y Mörk silver
6.6FT-2D-5K-H	svart
6.6FT-2D-5K-Y Mörk silver
8FT-2D-6K Mörk silver J-form			2 st	6 st
8ft(j) singel dörr	svart	J mögel
8 fot(I) singel dörr	svart	jag möglar
10FT-3D-7K-J	svart	J mögel	3 st	7 st
10FT-3D-7K-I		jag möglar

Delarlista

Samma antal delar

A: Anti-hoppblock×2st	B:M4×25försänkt huvudgängskruv×2st	C: AvStoppare × 2 st	D:T formGolvguide× 1 st
E:ÿ6×30Expansionsbult iplast × 2st	F:M4×25 Rundhuvudskruv × 2 st	G:2,5 mm hexNyckel × 1 st	H: VäggSpacer×4
K:M10×55 bult×4	L: Rail Kit × 1st

Delar med olika kvantiteter

Modell	J:Hängare-J	O:brickor	P:M8×90Skruva	F:ÿ12×50Plastexpansionsbult	M: VäggSpacer
5FT-2D-5K-H	2	13	5	5	5
5FT-2D-5K-Y
6FT-2D-5K-H
6FT-2D-5K-Y
6.6FT-2D-5K-H
6.6FT-2D-5K-Y
8FT-2D-6K	2	14	6	6	6
8ft(j) singeloch igenom
8ft(I) Sjungdörren	0
10FT-3D-7K-J	2	15	7	7	7
10FT-3D-7K-I	0
Följande är modellen 8FT-2D-6K, 8ft(j) enkeldörr, 8ft(I)SingleDörr endast tillgängliga tillbehör
R:M6*10 bult×4st		S:anslutningrem×1 st		T:4mm Hex ×1st

Följande är modellen 10FT-3D-7K-I och 8ft(I)Single Door endast tillgängliga tillbehör`

I:Hängare-I×2

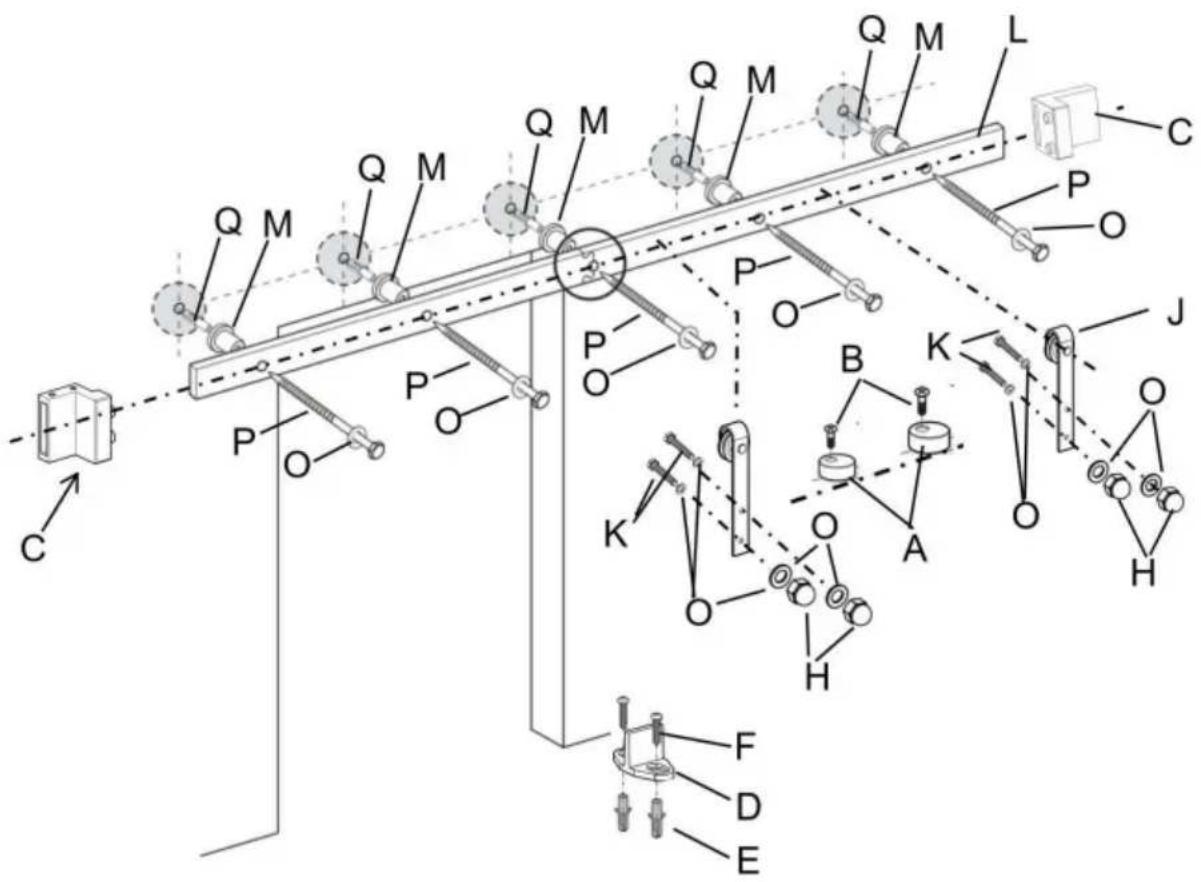

Nedbrytningsdiagram av modell 6ft-2d-5k-h

Obs: De återstående modellnedbrytningsdiagrammen är liknande

FÖRSIKTIGHET

Felhantering av tunga föremål (t.ex. dörrar) kan orsaka förlust av balans och allvarliga skador.

Se alltid till att du har ett säkert grepp om föremålet och är

balanserad innan du flyttar föremålet. Bär alltid skyddsskor när du lyfter tunga föremål.

Att få kroppsdelar (t.ex. hår, fingrar) fast i rörliga delar kan orsaka klämning och allvarlig skada.Sätt inte fingrarna i delar som kan röra sig och alltid ta bort eller innehålla något på din kropp som kan bli intrasslad med en rörlig del.

Att stänga skjutdörrar med handen på dörrens ände kan resultera i din hand, eller fingrar, fastnar mellan dörren och annat fast föremål (dvs en annan dörr, gjutning) som orsakar allvarliga skador. Använd alltid dörrhandtag för att stänga dörren

Användningsdeklaration

Användning av överdriven kraft när du öppnar och stänger dörren/dörrarna kan resultera skada på hårdvaran. Håll alltid i handtaget för att försiktigt flytta av(ar).

Verktyg krävs

Speed Square	Penna	PhillipsSkruvmejsel	Tejpa
Rycka	Nivå	Borra	ÿ3/8" borr
ÿ29/64" borrÿ7/32" borr

Produktmontering

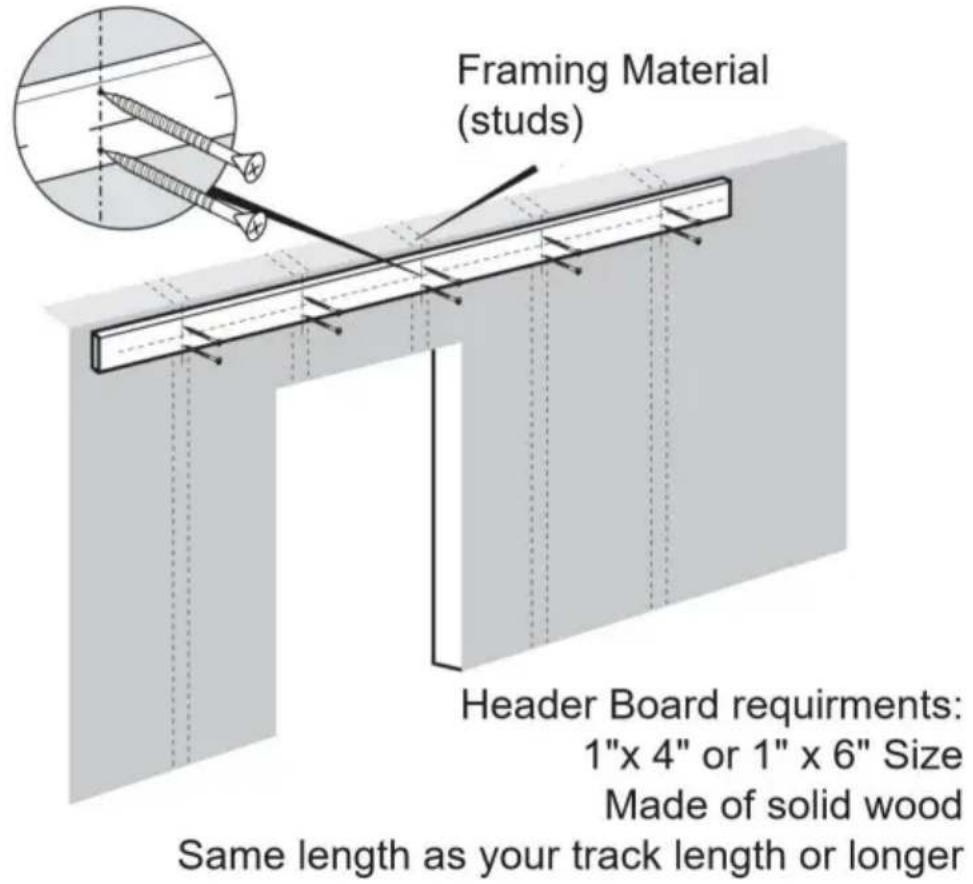

Det är mycket viktigt att avgöra om du behöver installera en Header

Gå ombord innan du installerar banan.

OM du möter följande situationer rekommenderar vi starkt att du använder en Header Board.

OM dina väggreglar inte är 16" på mitten som inte kommer i linje med vår skena (vår skena levereras med förborrade hål var 16:e tum på

mitten) • OM din väggtyp är icke-betongvägg, är gipsvägg eller annan väggtyp (som kanske inte bär upp vikten av spåret och den monterade dörren) •

OM det finns en dörröppning

Observera: Header Board och skruvarna för att installera header board är det ir ingår. Du kan köpa dem online eller offline.

Steg-1

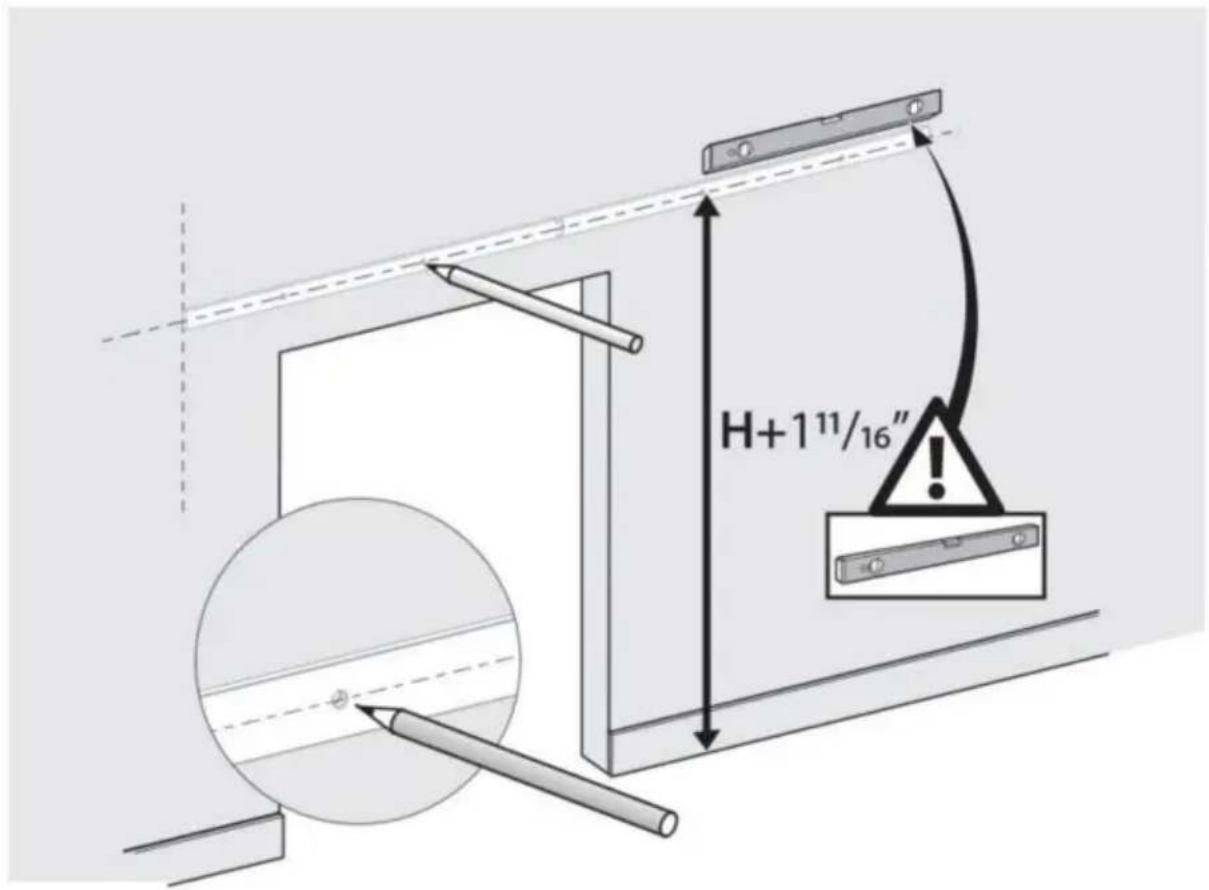

1.1. Använd en nivå och ett måttband för att markera spårets mittlinje. Som visas i produktvalsdiagrammet, höjden på dörren är H i

bilden ovan, höjden på mittlinjen (mätt upp från golvet) är höjden på din dörr PLUS 1-11/16".

1.2. Placera spåret på plats vid den markerade mittlinjen, se till att det är plant, och använd spåret som en mall för att markera monteringshålens placering för spåra med en penna.

Se monteringstips nedan.

H+1¹¹/₁₆"

Banan måste helt täcka dörröppningarna på väggpanelerna; vi föreslå att ena änden av banan är i jämnhöjd med väggens öppning, och detta är relaterat till dörrens bredd.

INSTALLATIONSTIPS:

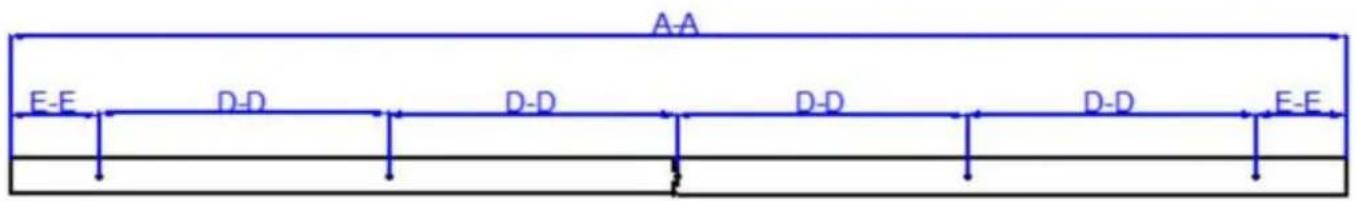

För att markera hålen mer bekvämt kan du installera spår med ena änden bult utan distans, som hjälper till att fixera ena änden av spåret. Och då kan du flytta den fria änden för att säkerställa att spåret är i nivå för att markera monteringshål. Du kan också referera till spårstorleken för att markera spåröppningens position

Modell	räls längd AA	rälshål avständ DD	räls sidohål och rälskant OCH OCH	Antal markant hål
5FT-2D-5K-H	5 fot (1500 mm)	325 mm	100 mm	5 st
5FT-2D-5K-Y
6FT-2D-5K-H	6 fot (1830 mm)	406 mm	103 mm	5 st
6FT-2D-5K-Y
6.6FT-2D-5K-H	6,6 fot (2000 mm)	406 mm	188 mm	5 st
6.6FT-2D-5K-Y

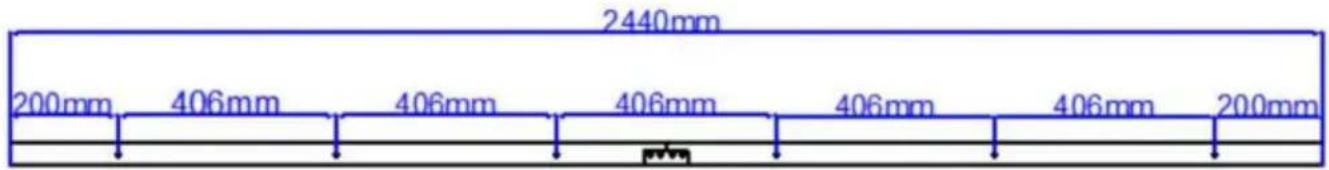

Skenmonteringshålen av modell 8FT-2D-6K ,8ft(J) enkeldörr och 8ft(I) enkeldörr är enligt följande, sex hål;

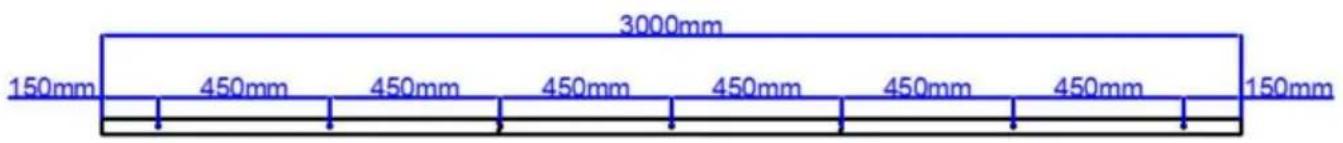

Skenmonteringsmätt för modellerna 10FT-3D-7K-J och 10FT -3D-7K-I är som följer, sju hål;

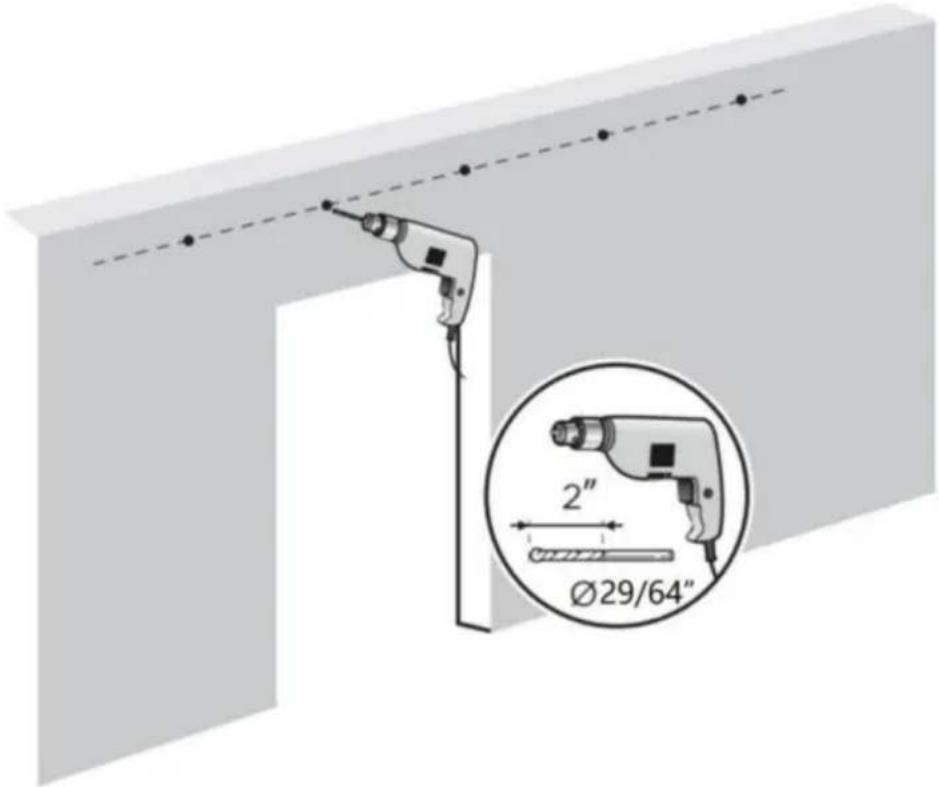

2.1. Använd ett y29/64" borrhål i det markerade läget, 2 tum djupt;

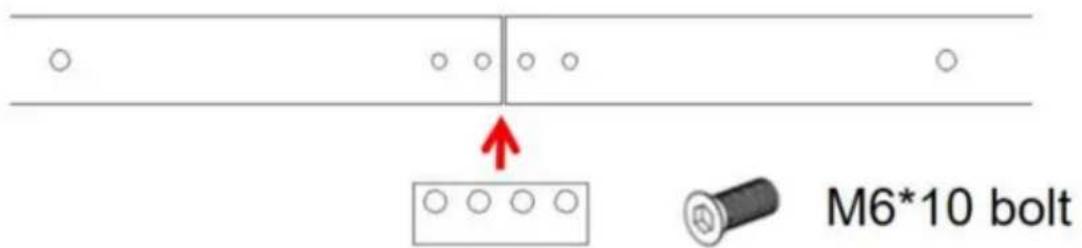

3.1. De två styrningarna av modell 8FT-2D-6K kombineras med anslutningsrem och 4 bultar;

M6*10 bolt

Resterande modeller är blomformade kombinationer via skenan.

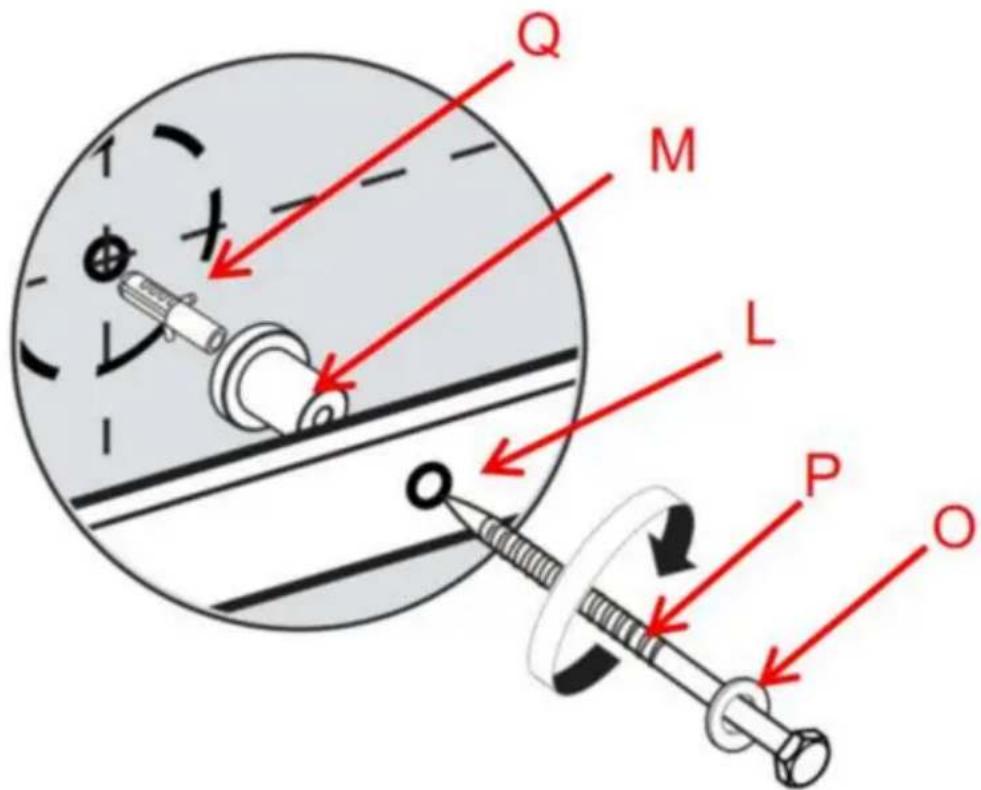

3.2. Installation av betongvägg.

Montera plastexpansionsbulten Q i hålen på betongväggen först, använd sedan skruv P genom brickorna O, skenan L och väggdistansen M, och lås till sist på plastexpansionsbulte Q.

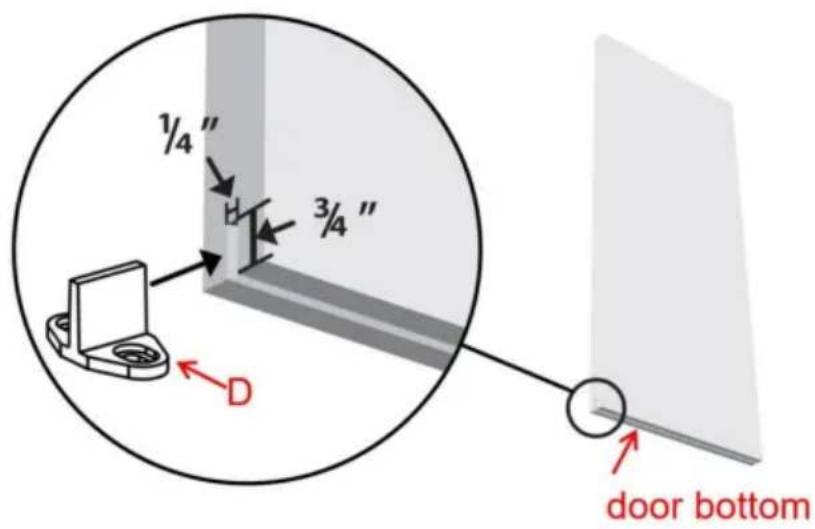

Använd fräs eller cirkelsåg för att skapa en sektion längst ner på dörren, längs mitten så att spetsen på den T-formade golvguiden får plats däremellan.

Golvstyrningen används för att hålla din dörr stabil och förhindra att dörrens botten svänger fram och tillbaka när du skjuter upp och stängs den.

1/4" H 3/4" D door bottom

Steg-5

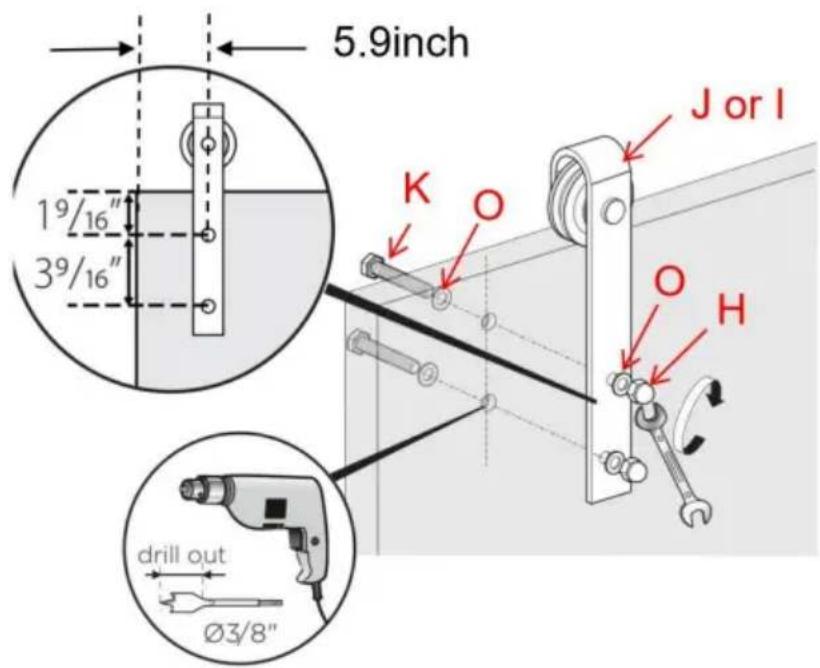

Enligt följande figur, använd bulten K för att passera genom brickan O, dörr, hängare J, bricka C och dra slutligen åt bulten H med muttern för att fästa hängaren J på toppen av dörren; installer hängarna på toppen av dörren, Se till att bulten K är placerad i mittlinjen på dörrens ovansida.

Varje hängare kräver två bultar; 2 hängare krävs för varje dörr.

Obs: Hängaren för Model 10FT-3D-7K-I är hängaren I.

Om din dörrtjocklek är 1-3/4 tum behöver du inte installera bricka O.

Antihoppblocken används för att skydda dörren från att vidröra skenan när dörren skjuts.

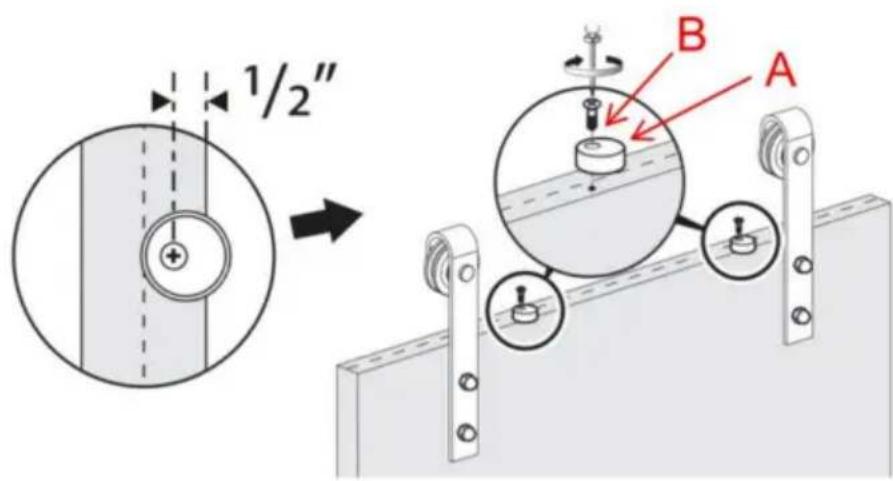

Markera först 0,5 tum från kanten av dörren, låt sedan skruvhålen på antihoppbloc A för att rikta in märket, använd skruven B genom antihoppblock A och lås vid markeringen.

1/2" B A

Steg-7

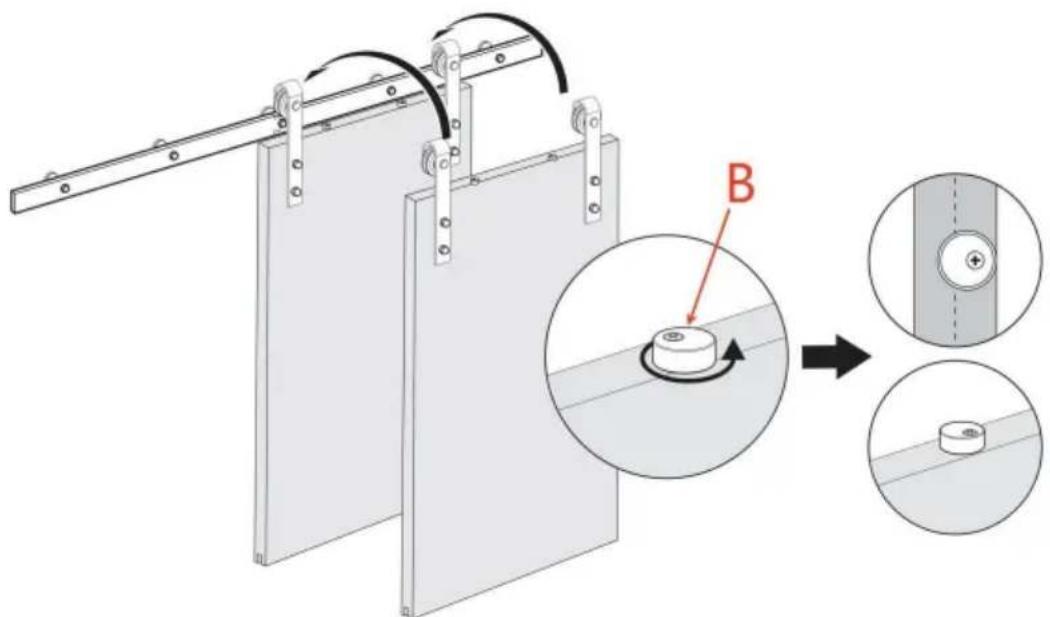

Häng dörren över spåret och vrid antihoppblocken 180°

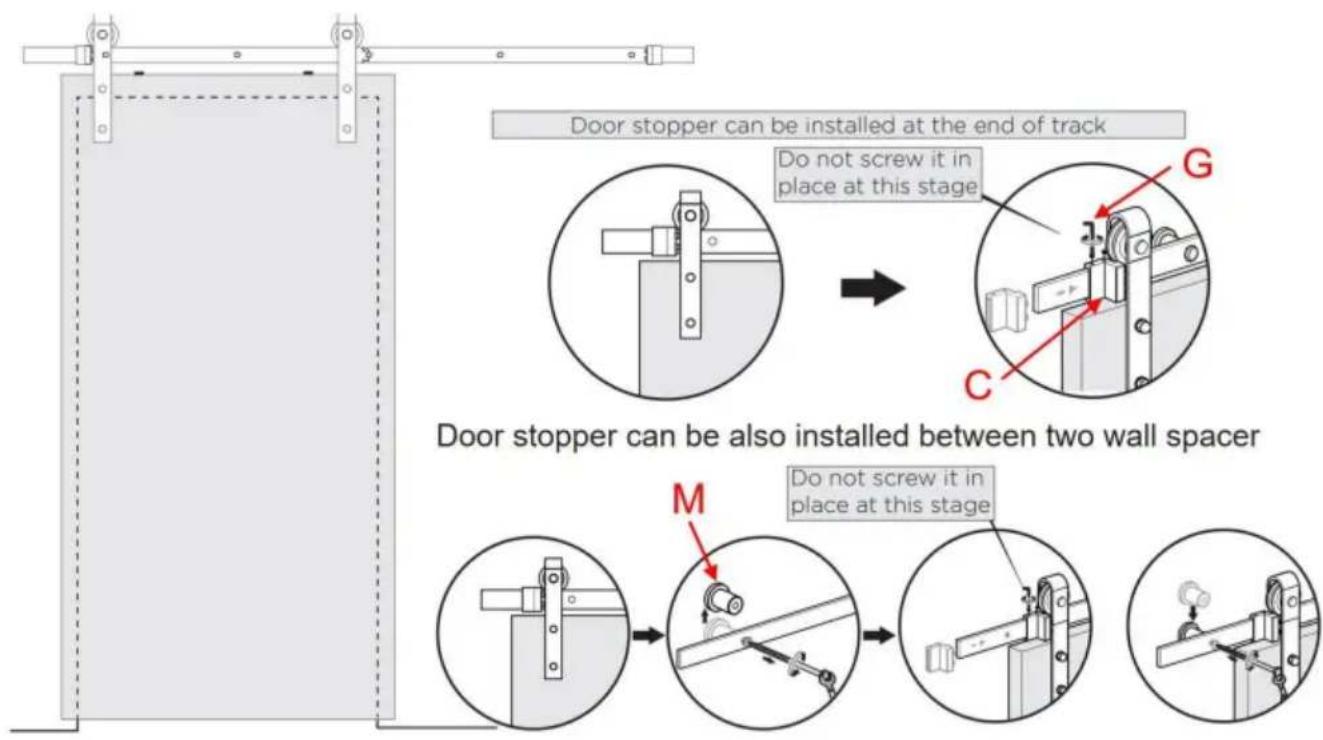

Skjut dörrstopparna C på båda ändarna av spåret.

Skjut luckan fram och tillbaka för att testa hur väl luckan täcker öppningen.

Flytta dörrstopparna efter behov. Justera läget för vänster och

höger dörrstopp när dörren är öppen och stängd. Om du minskar dörren

utlösning kan dörrstopparna C röra sig mot mitten av skenan.

När dörrstopparna C blockeras av väggdistansen M och inte kan röra sig, kan du ta bort väggdistansen M, flytta till lämplig position och sedan montera tillbaka dörrstopparna M till utgångsläget.

Dörrstoppare kan även installeras mellan två väggdistanser

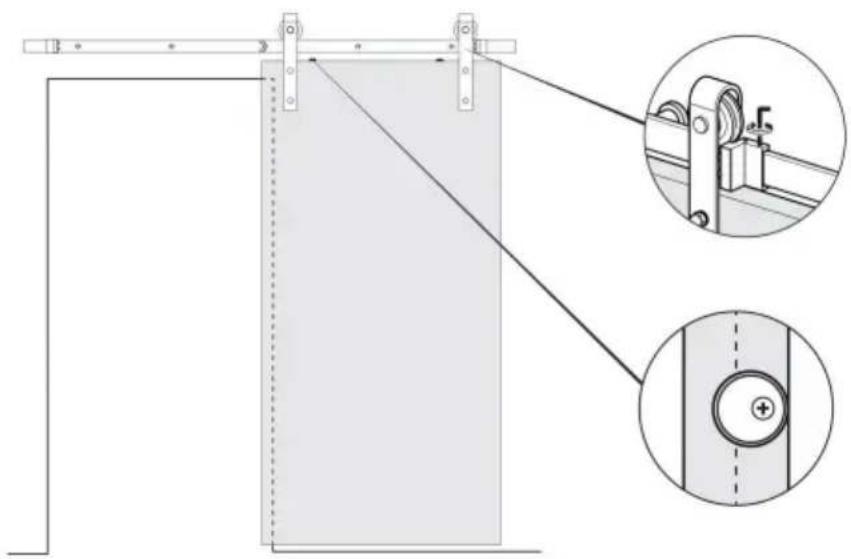

Slutkontroll av dörrstoppar och anti-hoppblock.

Kontrollera att dörrstopparna är korrekt placerade och åtdragna på plats av Insexnyckel G.

Kontrollera också att anti-hoppblocken är korrekt roterade och åtdragna.

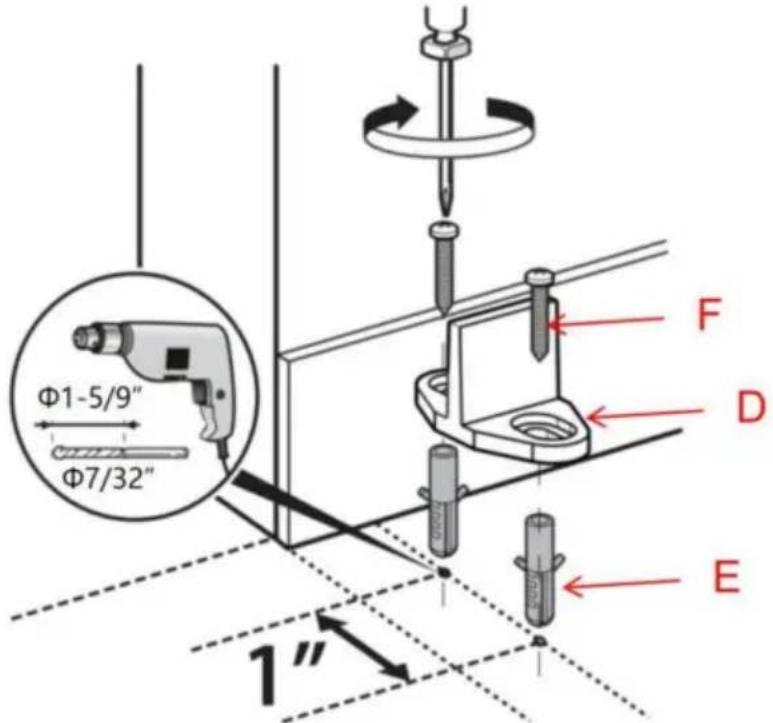

10.1. Sätt först golvstyrningen på golvet i lämpligt läge, skjut dörren så att spetsen på golvstyrningen kan fungera bra i skåran i dörrens botten. Markerar sedan 2 hål i golvstyrningen. Sedan markerar två skruvhål genom golvstyrningen två punkter på golvet.

10.2. Använd 7/32" borr för att borra hål med ett djup på 1,375 tum på golvmärket; Sätt sedan plastexpansionsbult E i golvhålet; Skruven F passerar genom skruvhålet på golvstyrningen D och installeras i plastexpansionsbulten E för att slutföra installationen av golvstyrningen D.

Φ1-5/9" Φ7/32" 1" F D E
