10FT-3D-7K-J - Beschläge für Schiebetüren Vevor - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG 10FT-3D-7K-J Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

EINFACHE SCHIEBETÜR-BESCHLÄGE FÜR SCHEUNENTOREN

MODELL:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/

6FT-2D-5K-Y/6.6FT-2D-5K-H/6.6FT-2D-5K-Y/

8FT-2D-6K/8FT(J)Einzeltür/8FT(I)Einzeltür/

10FT-3D-7K-J/10FT-3D-7K-I

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Etagenregister

MODELL:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/6FT-2D-5K-Y/

6.6FT-2D-5K-H/6.6FT-2D-5K-Y/8FT-2D-6K/8FT(J)Einzeltür/ 8FT(I)Einzeltür/

10FT-3D-7K-J/10FT-3D-7K-I

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schwere Verletzungen.

Vorsichtsmaßnahmen bei der Montage

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während Montage.
3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Produktfunktionen gelten für ordnungsgemäß und vollständig montierte Produkte nur.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und Trennen Sie alle Teile in einem sauberen Arbeitsbereich.
8. Aus Sicherheitsgründen wird empfohlen, diese Hardware von 2 zu installieren Menschen
9. Produkte werden außerhalb der Reichweite von Kindern und Haustieren installiert;

Vorsichtsmaßnahmen treffen

1. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Artikel zu spielen.
2. Nur bestimmungsgemäß verwenden.
3. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Produkteignung

Die Box enthält keine Türpaneele und andere Holzquadrate, die erfordern zusätzlichen Kauf

Modell	Schienenlänge AA	Türbreite BB	Türstärke CC
5FT-2D-5K-H	5 Fuß (1500 mm)	ÿ30 Zoll	1-3/8" bis 1-3/4"
5FT-2D-5K-Y
6FT-2D-5K-H	6 Fuß (1830 mm)	ÿ36 Zoll	1-3/8" bis 1-3/4"
6FT-2D-5K-Y
6.6FT-2D-5K-H	6,6 Fuß (2000 mm)	36-40 Zoll	1-3/8" bis 1-3/4"
6.6FT-2D-5K-Y
8FT-2D-6K	8 Fuß (2440 mm)	42-48 Zoll	1-3/8" bis 1-3/4"
8ft(j)Einzeltür
8ft(l)Einzeltür
10FT-3D-7K-J	10 Fuß (3000 mm)	ÿ60 Zoll	1-3/8" bis 1-3/4"
10FT-3D-7K-I

Die restlichen Maße:

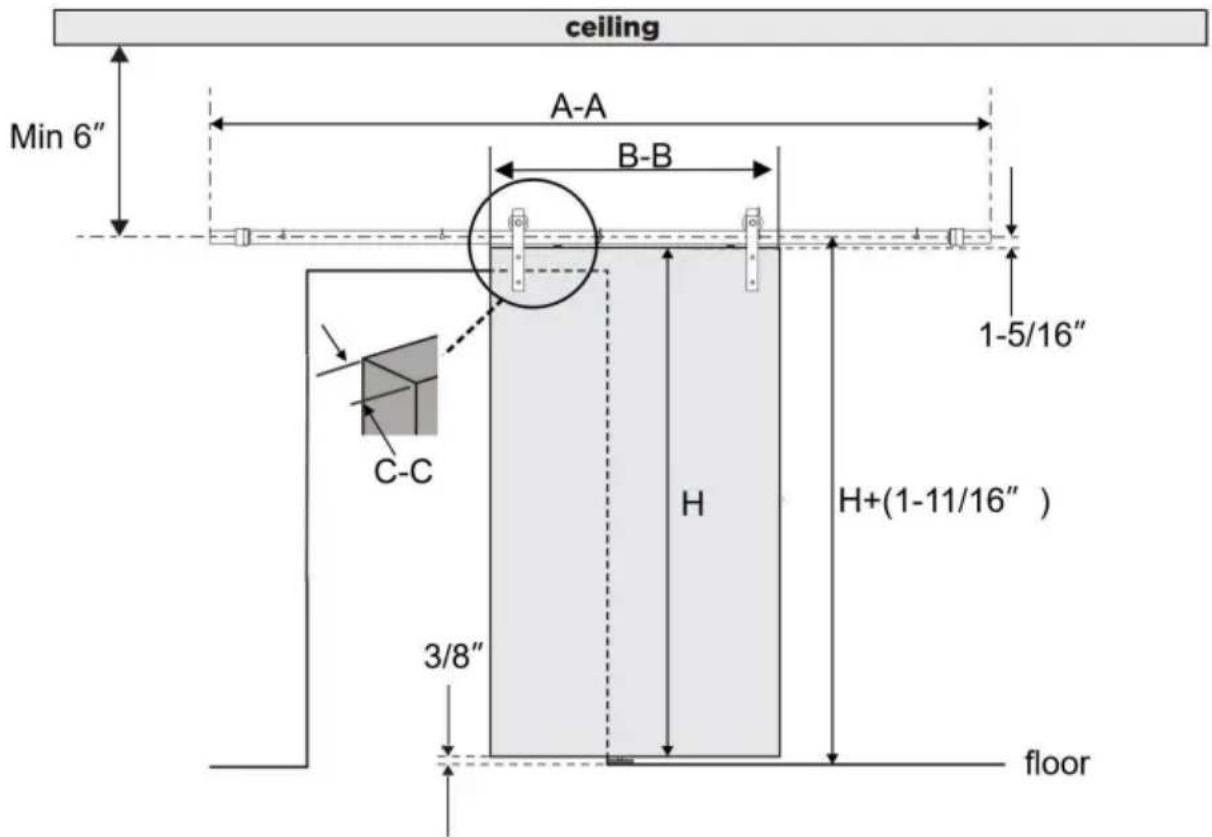

1. Produkt ist anwendbar auf die einzelne Schiebetür, die Türhöhe ist H abhängig von der Höhe, die Sie kaufen;
2. Die Höhe von der Gleismitte zum Boden muss 1,6875 Zoll höher sein als die Türhöhe;
3. Der Abstand der Schienenmitte von der Decke beträgt mindestens 6 Zoll.
4. Der Abstand zwischen der Unterseite und der Unterseite beträgt 0,375 Zoll

Parameterliste

Modell	Produkt Farbe NummerTyp	Aufhänger Typ	Orbit-Aufteilung	Anzahl der Schienen Befestigungslöcher
5FT-2D-5K-H	Schwarz	J-Form	2 Stück	5 Stück
5FT-2D-5K-Y Dunkelsilber
6FT-2D-5K-H	Schwarz
6FT-2D-5K-Y Dunkelsilber
6.6FT-2D-5K-H	Schwarz
6.6FT-2D-5K-Y Dunkelsilber
8FT-2D-6K Dunkelsilber J-Form			2 Stück	6 Stück
8ft(j)einzeln Tür	Schwarz	J-Form
8ft(l)einzeln Tür	Schwarz	ich forme
10FT-3D-7K-J	Schwarz	J-Form	3 Stück	7 Stück
10FT-3D-7K-I		ich forme

Ersatzteilliste

Gleiche Anzahl von Teilen

A: Anti-Sprung-Block × 2 Stück	B:M4×25SenkkopfBlechschraube × 2 Stück	C: VonStopper × 2 Stück	D:T-FormBodenführung× 1 Stück
E:ÿ6×30 Kunststoff-Spreizbolzen × 2 Stück	F:M4×25 RundBlechschraube mit Innenkopf× 2 Stück	G: 2,5 mm SechskantSchlüssel × 1 Stück	H:WandAbstandhalter×4
K: M10 × 55 Schraube × 4	L: Schienensatz × 1 Stück

Teile mit unterschiedlichen Mengen

Modell	J:Aufhänger-J	O:Unterlegscheiben	P:M8×90Schrauben	Q:ÿ12×50PlastikSpreizdübel	M:WandAbstandhalter
5FT-2D-5K-H	2	13	5	5	5
5FT-2D-5K-Y
6FT-2D-5K-H
6FT-2D-5K-Y
6,6 Fuß-2D-5K-H
6,6 Fuß-2D-5K-Y
8FT-2D-6K	2	14	6	6	6
8ft(j)einzelnund durch
8ft(I)Singdie Tür	0
10FT-3D-7K-J	2	15	7	7	7
10FT-3D-7K-Ich	0
Im Folgenden sind die Modelle 8FT-2D-6K, 8ft(j)Einzeltür, 8ft(I)EinzeltürNur für die Tür erhältliches Zubehör
R: M6*10 Bolzen x 4 Stück		S:VerbindungRiemen x 1 Stück		T: 4 mm Sechskant x 1 Stück

Nachfolgend sind die Modelle 10FT-3D-7K-I und 8ft(I)Single Door aufgeführt.

I: Aufhänger-I×2

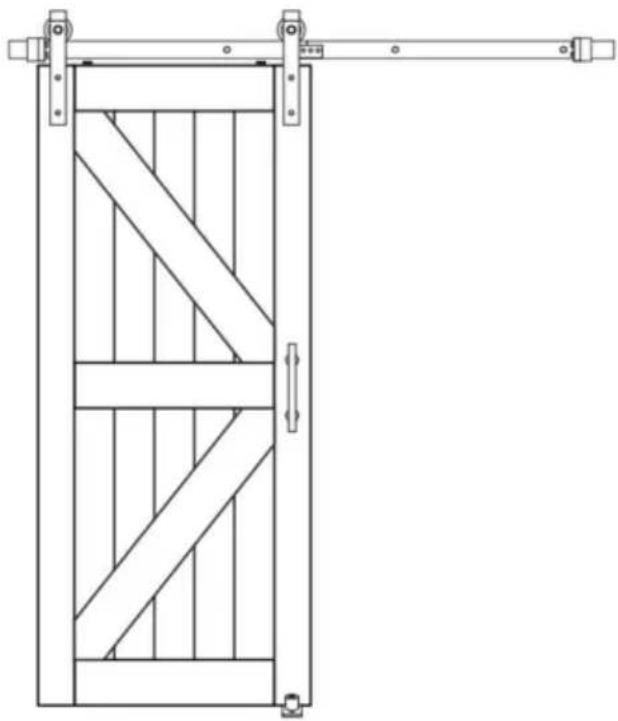

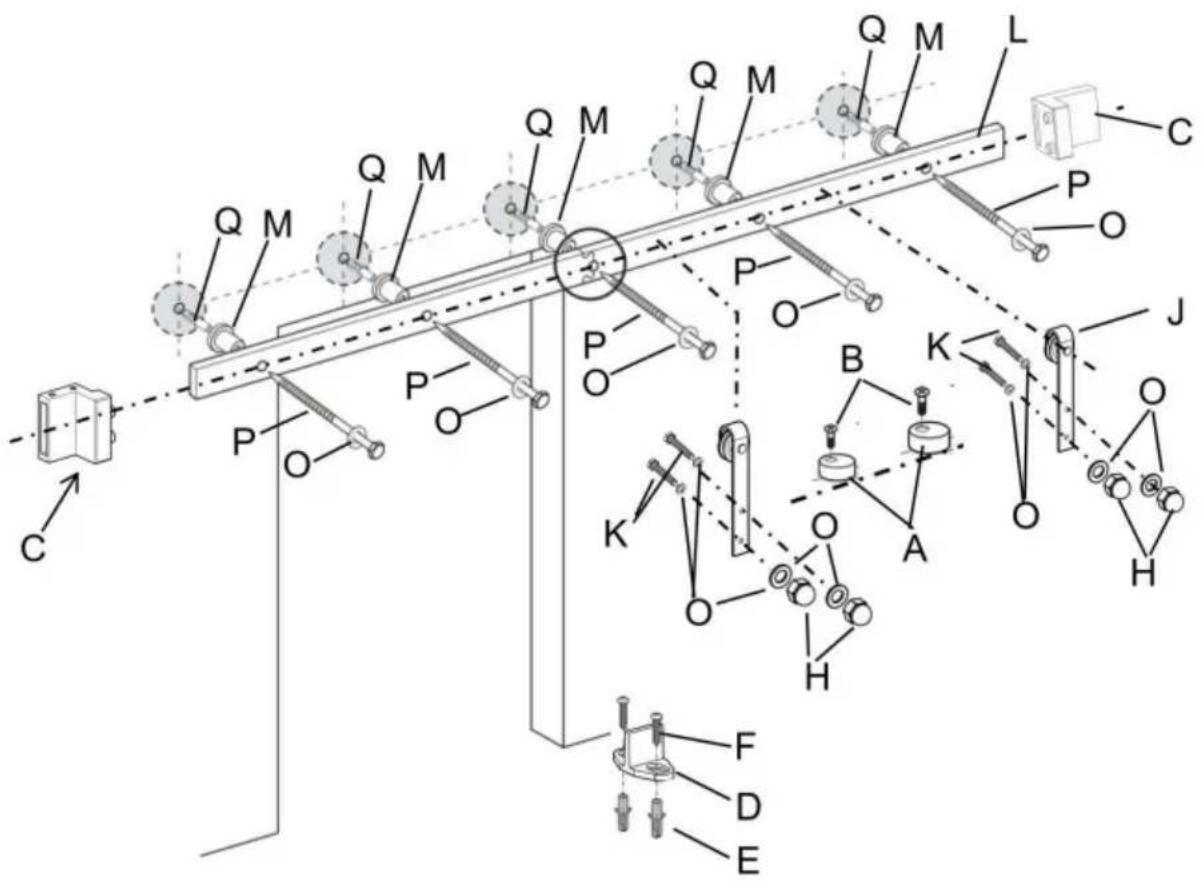

Zerlegungsdiagramm des Modells 6ft-2d-5k-h

Hinweis: Die übrigen Modellzerlegungsdiagramme sind ähnlich

ACHTUNG

Der falsche Umgang mit schweren Gegenständen (z. B. Türen) kann zu Gleichgewichtsverlust und schweren Verletzungen führen. Achten Sie immer darauf, dass Sie

den Gegenstand sicher im Griff haben und das Gleichgewicht halten, bevor Sie ihn bewegen. Tragen Sie beim Heben schwerer Gegenstände immer Sicherheitsschuhe.

Wenn Körperteile (z. B. Haare, Finger) in beweglichen Teilen hängen bleiben, kann dies zu Quetschgefahr und ernsthafte Verletzungen. Stecken Sie Ihre Finger nicht in bewegliche Teile und Entfernen oder verschließen Sie stets alle Gegenstände von Ihrem Körper, die

sich in einem beweglichen Teil verfangen.

Das Schließen von Schiebetüren mit der Hand am Ende der Tür kann zu

Ihre Hand oder Finger werden zwischen der Tür und anderen festen

Gegenstände (z. B. eine andere Tür, Zierleiste) und können zu schweren Verletzungen führen. Verwenden Sie immer die Türgriff zum Schließen der Tür

Nutzungserklärung

Übermäßiger Kraftaufwand beim Öffnen und Schließen der Tür(en) kann zu Beschädigung der Hardware. Halten Sie den Griff immer fest, um das von(n).

Erforderliches Werkzeug

Geschwindigkeitsquadrat	Bleistift	PhillipsSchraubendreher	Band
Schlüssel	Ebene	Bohren	ÿ3/8" Bohrer
ÿ29/64" Bohrerÿ7/32" Bohrer

Produktmontage

Es ist sehr wichtig zu bestimmen, ob Sie einen Header installieren müssen

Brett, bevor Sie die Schiene installieren.

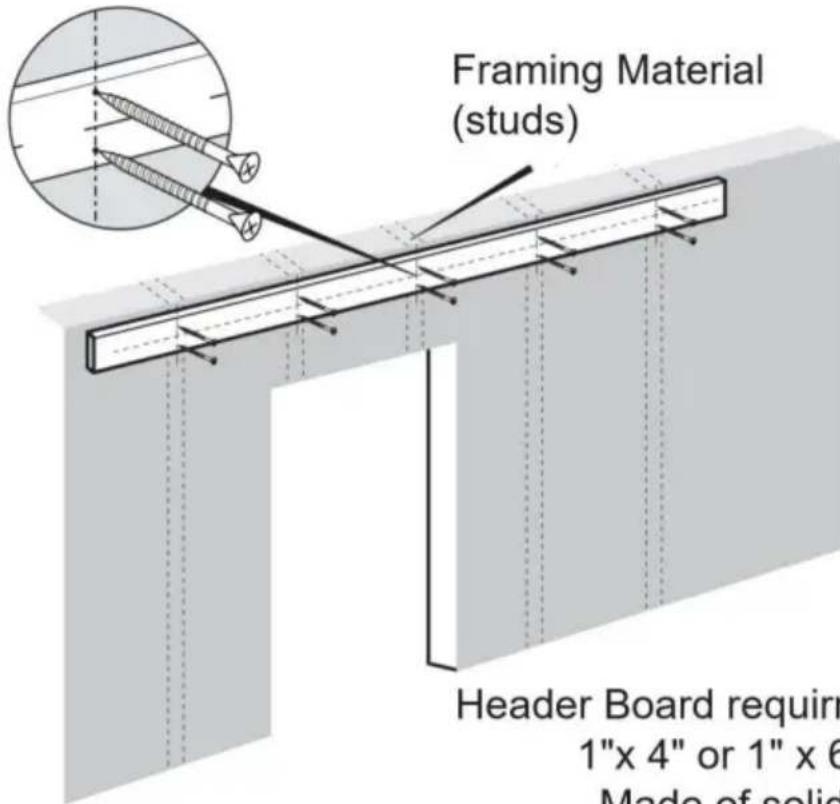

Wenn Sie auf die folgenden Situationen stoßen, empfehlen wir Ihnen dringend die Verwendung eines Kopfbrett. • WENN

Ihre Wandpfosten nicht 16" in der Mitte sind, was nicht mit unserem übereinstimmt

Schiene (unsere Schiene hat alle 16" vorgebohrte Löcher in der Mitte) • WENN

Ihr Wandtyp keine Betonwand, sondern Trockenbauwand oder ein anderer Wandtyp ist (wie dies kann das Gewicht der Schiene und der montierten Tür nicht tragen) • WENN eine Türverkleidung vorhanden ist

Achtung: Die Kopfplatte und die Schrauben zur Befestigung der Kopfplatte sind nicht enthalten. Sie können sie online oder offline kaufen.

Schritt 1

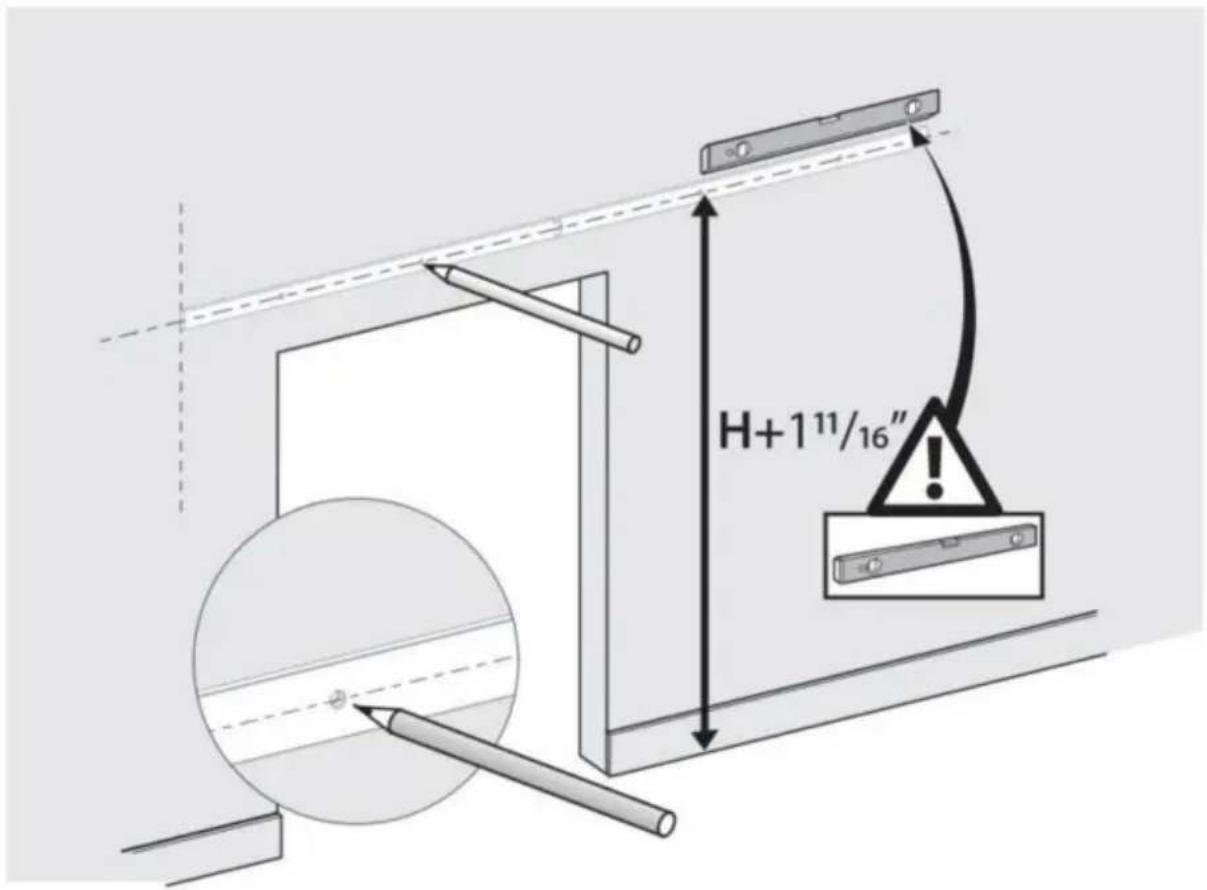

1.1. Markieren Sie mit einer Wasserwaage und einem Maßband die Mittellinie der Schiene.

Im Produktauswahldiagramm ist die Türhöhe H in der

Bild oben, die Höhe der Mittellinie (vom Boden aus gemessen) beträgt die Höhe Ihrer Tür PLUS 1-11/16".

1.2. Positionieren Sie die Schiene an der markierten Mittellinie, stellen Sie sicher, dass sie waagerecht ist, und verwenden Sie die Schiene als Vorlage, um die Position der Befestigungslöcher für die mit einem Bleistift verfolgen.

Siehe Installationstipp unten.

H+1¹¹/₁₆"

Die Schiene muss die Türöffnungen an den Wandpaneelen vollständig abdecken. schlagen vor, dass ein Ende der Schiene bündig mit der Öffnung der Wand abschließt, und dies hängt mit der Breite der Tür zusammen.

INSTALLATIONSTIPP:

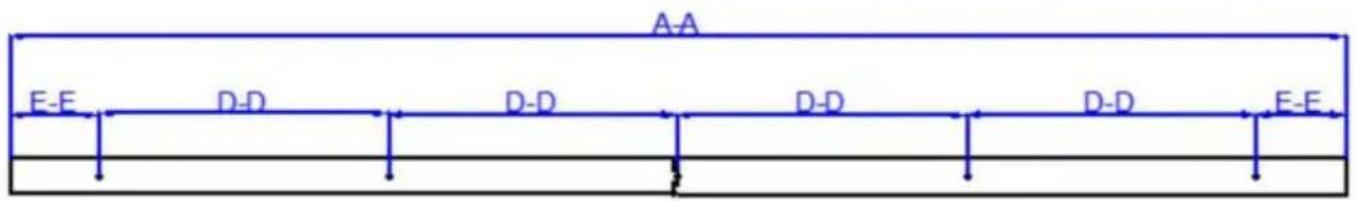

Um die Löcher bequemer zu markieren, können Sie die Schiene mit einem Ende installieren Bolzen ohne Abstandshalter, der hilft, ein Ende der Schiene zu fixieren. Und dann können Sie Bewegen Sie das freie Ende, um sicherzustellen, dass die Schiene waagerecht ist und die Befestigungslöcher markiert sind.

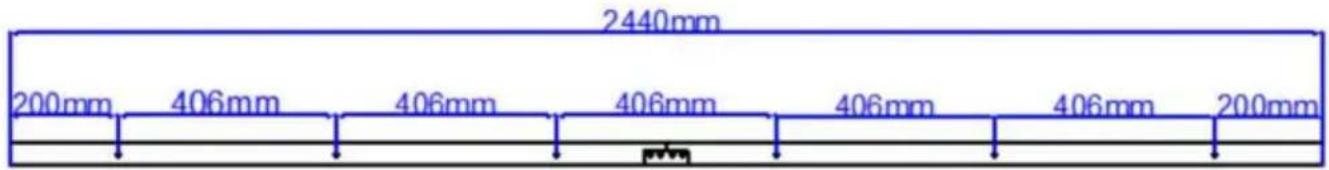

Sie können sich auch an der Spurgröße orientieren, um die Position der Spuröffnung zu markieren

Modell	Schienenlänge AA	Schienenloch Distanz DD	Schienenseitiges Loch und Schienenkante UND UND	Anzahl der markiert Löcher
5FT-2D-5K-H	5 Fuß (1500 mm)	325 mm	100 mm	5 Stück
5FT-2D-5K-Y
6FT-2D-5K-H	6 Fuß (1830 mm)	406 mm	103 mm	5 Stück
6FT-2D-5K-Y
6.6FT-2D-5K-H	6,6 Fuß (2000 mm)	406 mm	188 mm	5 Stück
6.6FT-2D-5K-Y

Die Schienenbefestigungslöcher des Modells 8FT-2D-6K, 8ft(J)Einzeltür und 8ft(I)-Einzeltür hat folgende Eigenschaften: sechs Löcher;

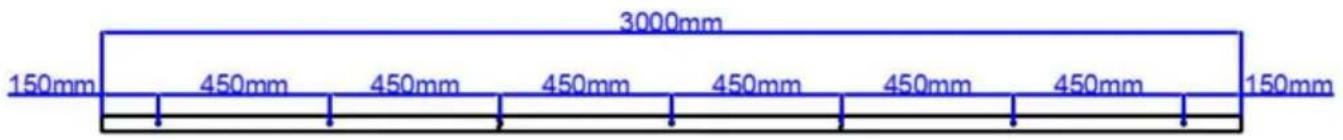

Die Schienenmontagemaße für die Modelle 10FT-3D-7K-J und 10FT-3D-7K-I sind wie folgt: sieben Löcher;

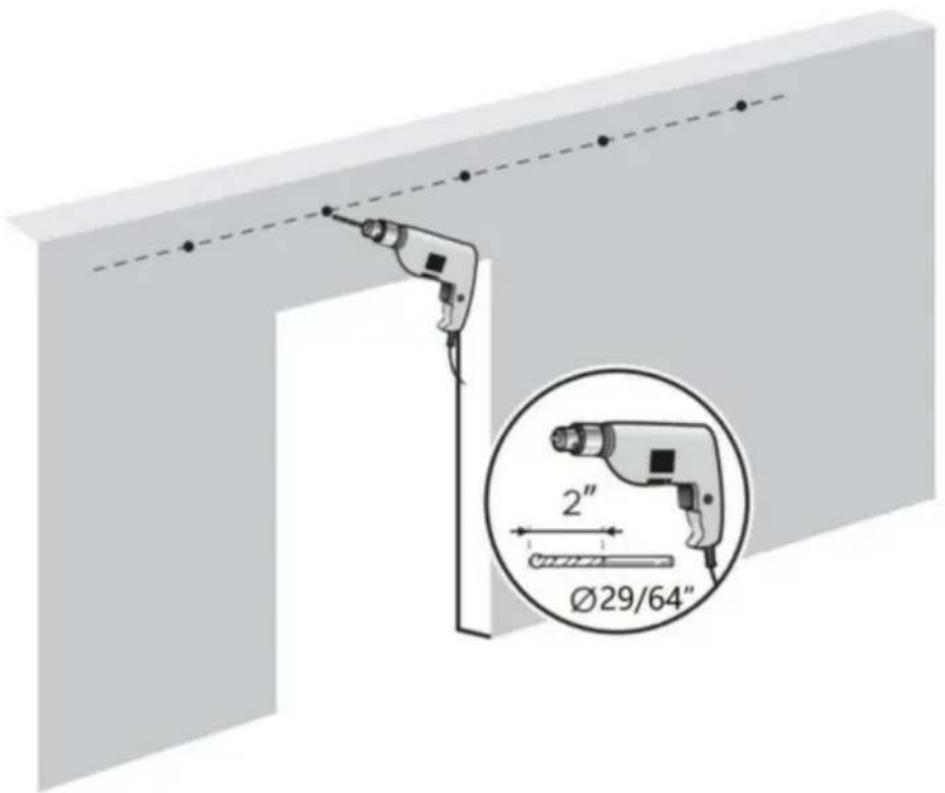

2.1. Bohren Sie an der markierten Stelle ein 29/64-Zoll-Bohrloch mit einer Tiefe von 2 Zoll.

Schritt 3: Installieren Sie die

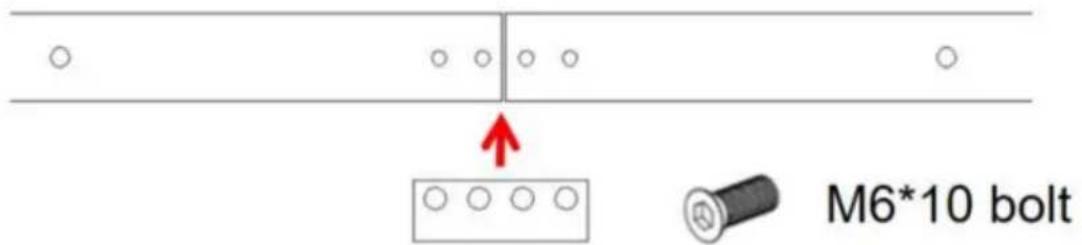

Führungsschiene 3.1. Die 2 Führungen des Modells 8FT-2D-6K werden durch ein Verbindungsband und 4 Schrauben verbunden;

M6*10 bolt

Bei den restlichen Modellen handelt es sich um blumenförmige Kombinationen über die Reling.

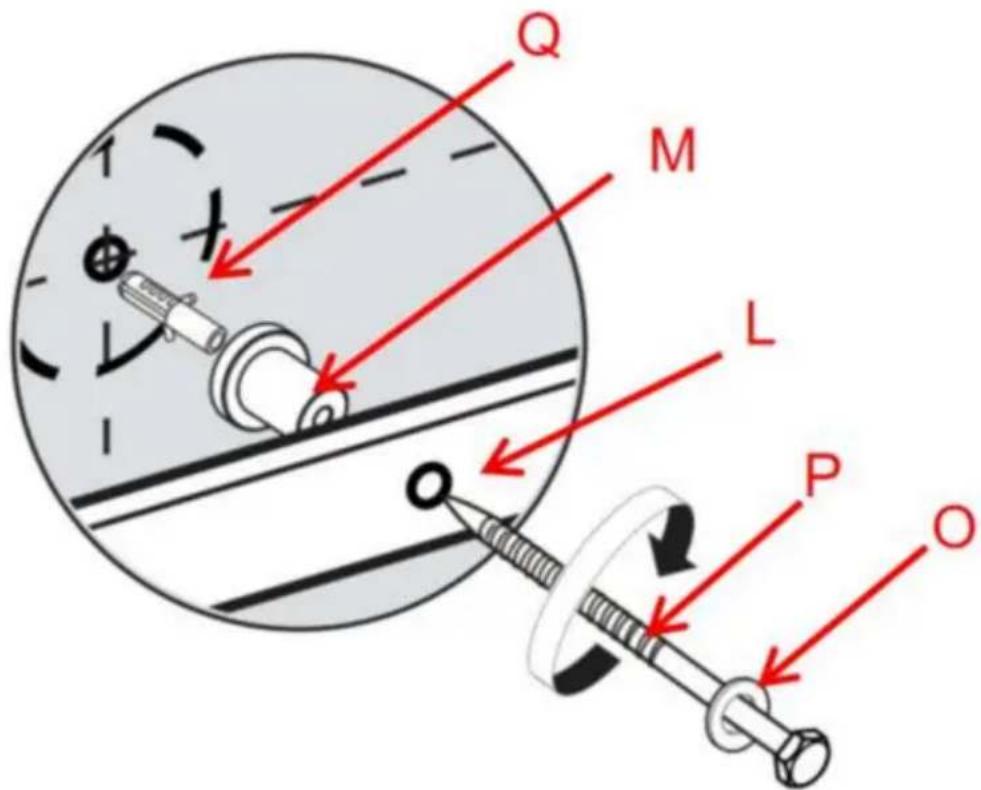

Montieren Sie zuerst den Kunststoff-Spreizbolzen Q in den Löchern an der Betonwand. Führen Sie dann die Schraube P durch die Unterlegscheiben O, die Schiene L und den Wandabstandshalter M und verriegeln Sie ihn schließlich mit dem Kunststoff-Spreizbolzen Q.

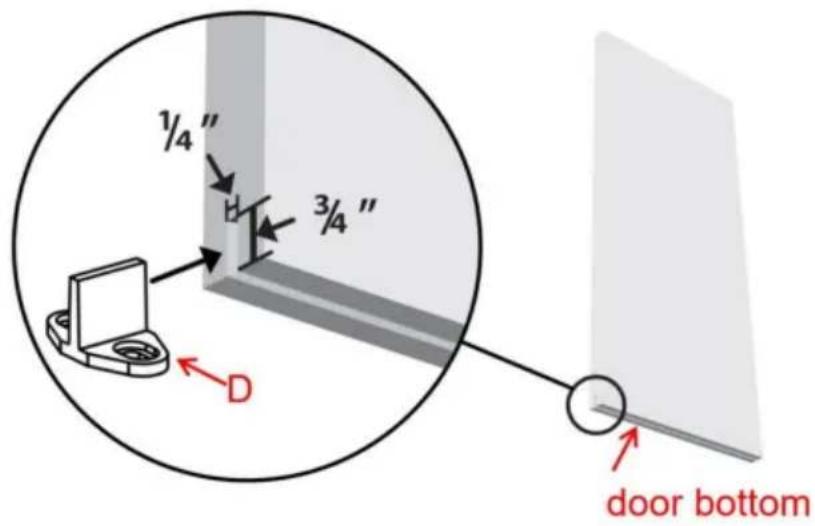

4: Erstellen Sie mit einem Fräser oder einer Kreissäge unten an der Tür mittig einen Schnitt, damit die Spitze der T-förmigen Bodenführung dazwischen passt. Die Bodenführung dient der Stabilisierung Ihrer Tür und verhindert ein Hin- und Herschwingen der Türunterseite beim Öffnen und Schließen.

1/4" H 3/4" D door bottom

Schritt 5:

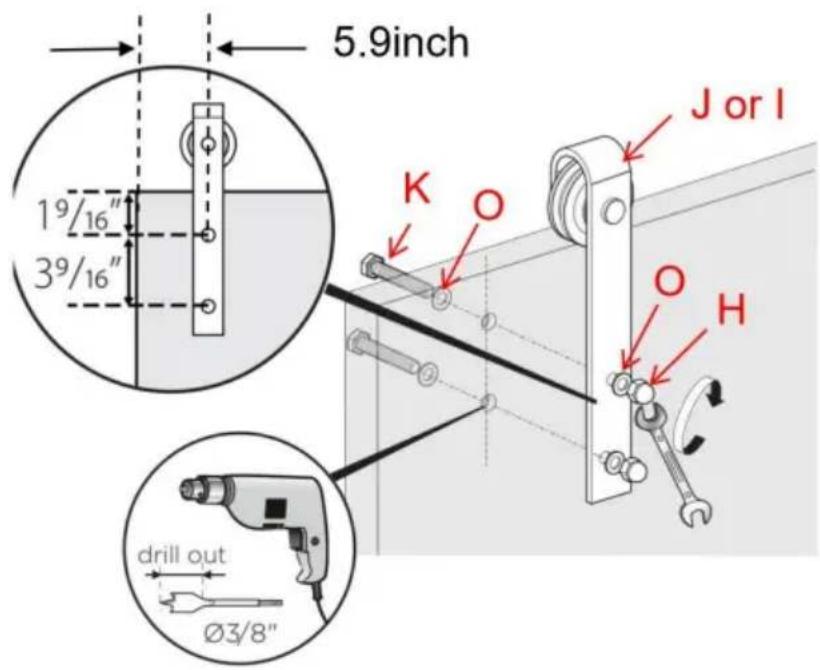

Führen Sie gemäß der folgenden Abbildung die Schraube K durch die Unterlegscheibe O, die Tür, den Aufhänger J und die Unterlegscheibe O und ziehen Sie schließlich die Schraube H mit der Mutter fest, um den Aufhänger J oben an der Tür zu befestigen. Montieren Sie die Aufhänger oben an der Tür. Achten Sie darauf, dass sich die Schraube K in der Mittellinie der Oberseite der Tür befindet.

Für jeden Kleiderbügel sind zwei Schrauben erforderlich; für jede Tür werden zwei Kleiderbügel benötigt.

Hinweis: Der Aufhänger für das Modell 10FT-3D-7K-I ist der Aufhänger I.

Wenn Ihre Türstärke 1-3/4 Zoll beträgt, müssen Sie die Unterlegscheibe O nicht installieren.

6: Die Anti-Sprung-Blöcke werden verwendet, um zu verhindern, dass die Tür beim Verschieben die Schiene berührt.

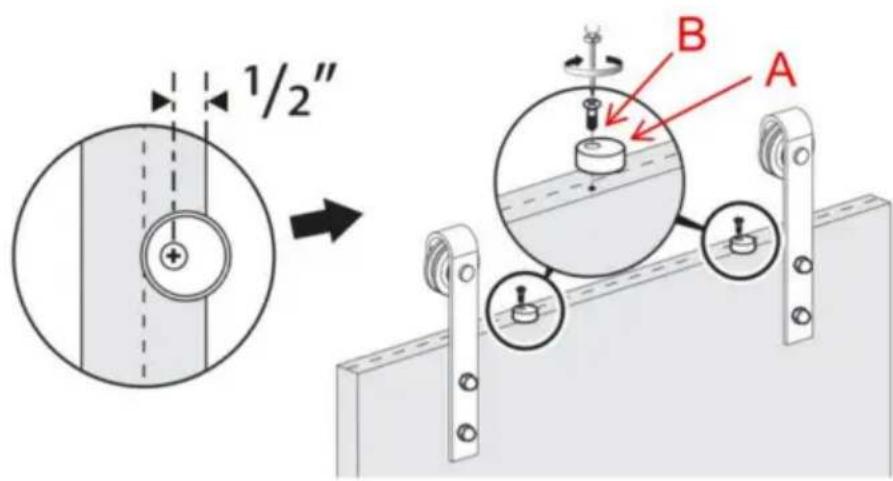

Markieren Sie zunächst 0,5 Zoll vom Türrand entfernt, richten Sie dann die Schraubenlöcher des Anti-Sprungblocks A an der Markierung aus, führen Sie die Schraube B durch den Anti-Sprungblock A und verriegeln Sie sie an der Markierung.

1/2" B A

Schritt 7

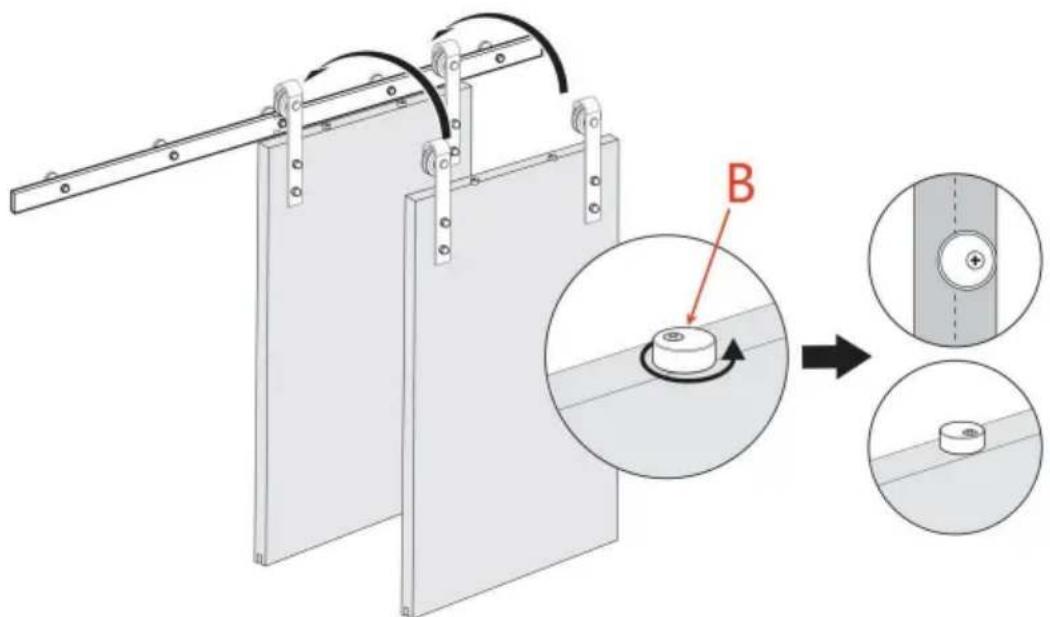

Hängen Sie die Tür über die Schiene und drehen Sie die Anti-Sprung-Blöcke um 180°

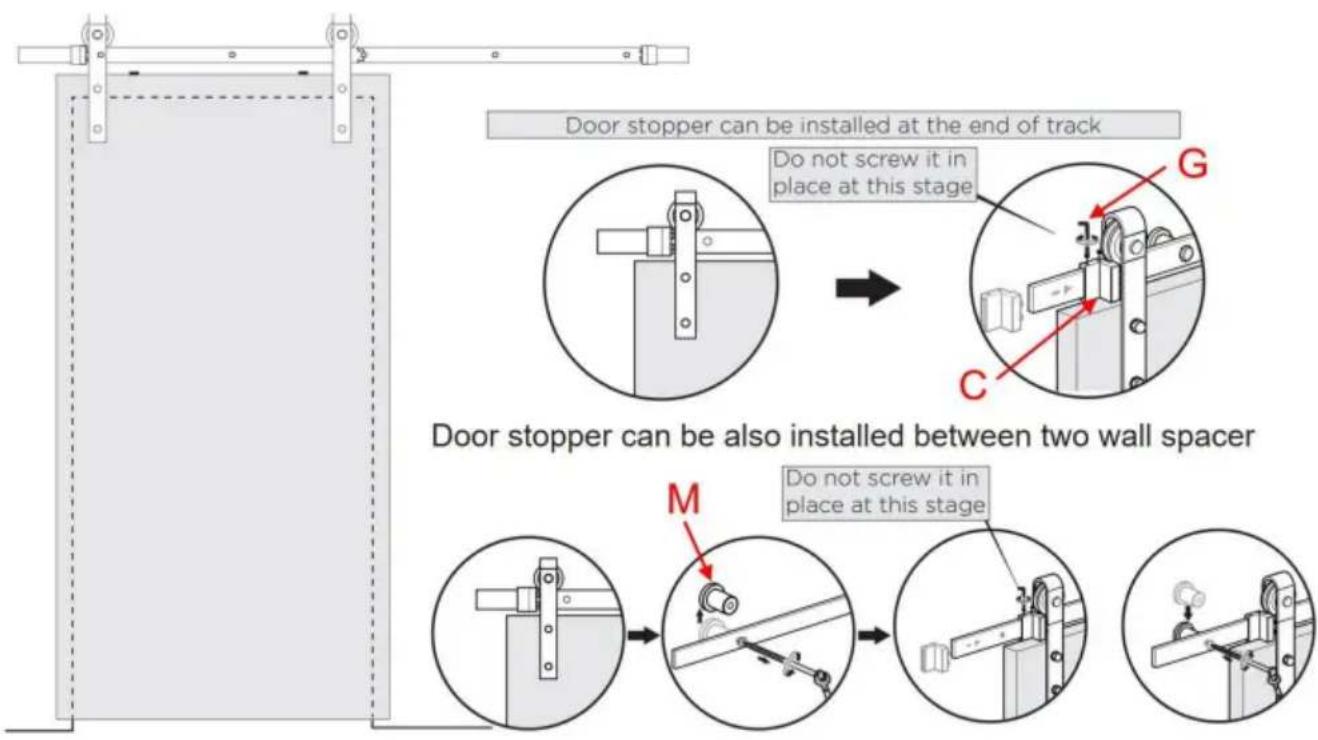

Schieben Sie die Türstopper C an beiden Enden der Schiene.

Schieben Sie die Tür vor und zurück, um zu testen, wie gut die Tür die Öffnung abdeckt.

Positionieren Sie die Türstopper nach Bedarf. Passen Sie die Position des linken und

rechter Türstopper beim Öffnen und Schließen der Tür. Wenn Sie die Tür verkleinern

Durch die Auslösung können sich die Türstopper C zur Schienenmitte hin bewegen.

Wenn der Türstopper C durch den Wandabstandshalter M blockiert ist und sich nicht bewegen lässt,

können Sie den Wandabstandshalter M entfernen, in die entsprechende Position bringen und dann

Montieren Sie die Türstopper M wieder an der ursprünglichen Position.

Türstopper kann auch zwischen zwei Wandabstandshaltern montiert werden

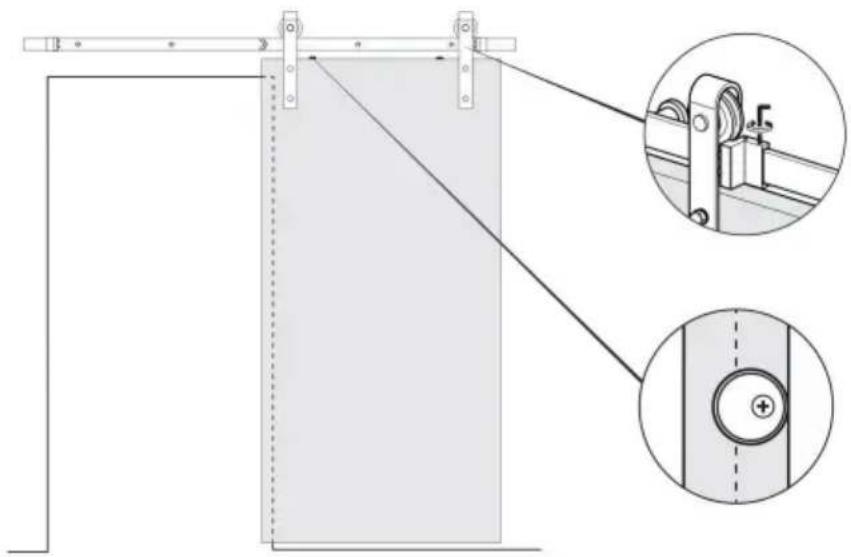

Endkontrolle der Türstopper und Anti-Sprung-Blöcke.

Überprüfen Sie, dass die Türstopper richtig sitzen und mit dem

Inbusschlüssel G.

Überprüfen Sie außerdem, ob die Anti-Sprung-Blöcke richtig gedreht und festgezogen sind.

Installieren Sie die Bodenführung D.

10.1. Legen Sie die Bodenführung zunächst in eine geeignete Position auf den Boden und schieben Sie die Tür so, dass die Spitze der Bodenführung gut in den Schlitz an der Unterseite der Tür passt. Markieren Sie dann zwei Löcher in der Bodenführung. Markieren Sie dann zwei Schraubenlöcher durch die Bodenführung, um zwei Punkte auf dem Boden zu markieren.

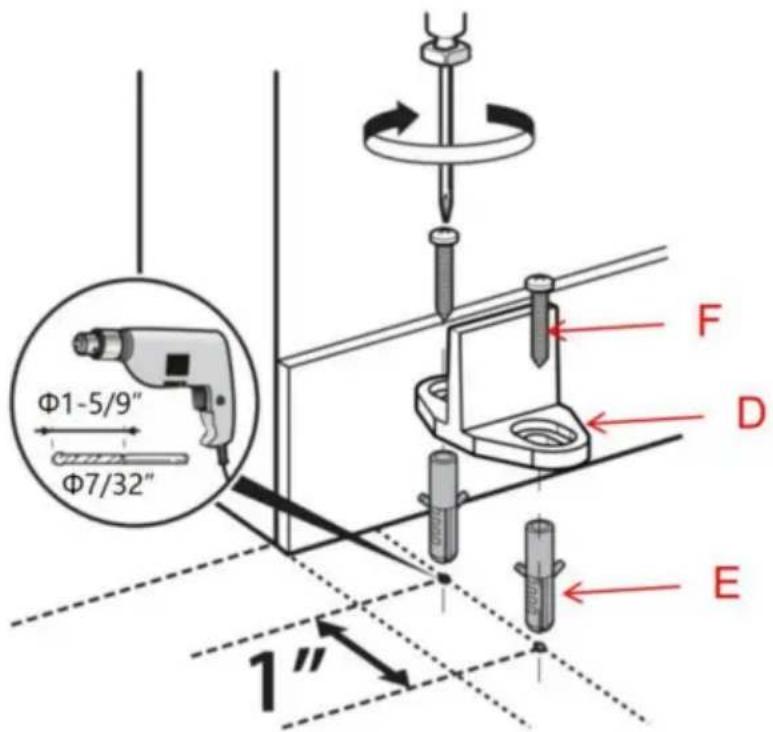

10.2. Verwenden Sie einen 7/32'' -Bohrer, um Löcher mit einer Tiefe von 1,375 Zoll auf der Bodenmarkierung zu bohren; stecken Sie dann den Kunststoff-Spreizbolzen E in das Bodenloch; Schraube F geht durch das Schraubenloch der Bodenführung D und wird im Kunststoff-Spreizbolzen E installiert, um die Installation der Bodenführung D abzuschließen.

Φ1-5/9" Φ7/32" 1" F D E
