Typ produktu	Zestaw do przesuwnych drzwi stodoły
Model	10FT-3D-7K-J
Marka	Vevor
Długość szyny	10 stóp (3000 mm)
Maksymalna szerokość drzwi	60 cali
Kompatybilna grubość drzwi	1-3/8" do 1-3/4"
Kolor	Czarny
Typ wieszaka	J-Mold
Liczba sekcji szyny	3
Liczba otworów montażowych	7
Zawarte elementy	Zestaw szyn (3 szt.), wieszaki (2), blokady przeciwwyskokowe (2), ograniczniki drzwi (2), prowadnica podłogowa w kształcie T (1), dystanse ścienne, śruby, wkręty, klucz imbusowy
Materiał	Stal (szyna), plastik (śruby rozporowe)
Zastosowanie	Pojedyncze przesuwne drzwi stodoły (wewnętrzne)
Wymagania instalacyjne	Zalecana deska nadprożowa, jeśli słupki ścienne nie są co 16 cali lub w przypadku ścian niebetonowych
Funkcje bezpieczeństwa	Blokady przeciwwyskokowe, ograniczniki drzwi
Nośność	Nieokreślona (typowa dla drzwi o wadze do ~150 funtów)
Konserwacja	Czyścić wilgotną ściereczką; okresowo smarować szynę (nie dołączono)
Certyfikaty	CE, UKCA (poprzez importera)
Gwarancja	Certyfikat gwarancji elektronicznej dostępny na www.vevor.com/support
Kraj pochodzenia	Chiny

Często zadawane pytania - 10FT-3D-7K-J Vevor

Jak określić prawidłową wysokość szyny?

Zmierz wysokość drzwi (H). Wysokość środka szyny od podłogi powinna wynosić H + 1-11/16 cala. Upewnij się, że odległość między środkiem szyny a sufitem wynosi co najmniej 6 cali.

Jakie narzędzia są potrzebne do instalacji?

Będziesz potrzebować kątownika, ołówka, wkrętaka krzyżakowego, miarki, klucza, poziomicy, wiertarki, wiertła 3/8 cala, wiertła 29/64 cala i wiertła 7/32 cala. Zalecane są okulary ochronne i rękawice robocze.

Czy mogę zamontować okuci na ścianie z płyt gipsowych?

Tak, ale jeśli słupki ścienne nie są co 16 cali lub ściana nie jest betonowa, zdecydowanie zalecamy zamontowanie deski nadprożowej (1x4 lub 1x6 lite drewno), aby rozłożyć ciężar. Deska nadprożowa musi być co najmniej tak długa jak szyna.

Jak wyregulować ograniczniki drzwi?

Nasuń ograniczniki drzwi na oba końce szyny. Otwórz i zamknij drzwi, aby sprawdzić zasięg, a następnie przesuń ograniczniki w razie potrzeby. Użyj dołączonego klucza imbusowego (2,5 mm), aby dokręcić je na miejscu. Ograniczniki można zamontować między dwoma dystansami ściennymi, jeśli to konieczne.

Jaki jest cel blokad przeciwwyskokowych?

Blokady przeciwwyskokowe zapobiegają podnoszeniu się drzwi z szyny podczas użytkowania. Zamontuj je 0,5 cala od krawędzi drzwi, a następnie obróć o 180 stopni po zawieszeniu drzwi. Upewnij się, że są prawidłowo dokręcone.

Jak zamontować prowadnicę podłogową?

Umieść prowadnicę podłogową w kształcie T na podłodze, zamknij drzwi tak, aby prowadnica weszła w szczelinę (wycięcie) wyciętą na dole drzwi. Zaznacz dwa otwory, wywierć wiertłem 7/32 cala (głębokość 1,375 cala), włóż plastikowe śruby rozporowe i zabezpiecz wkrętami.

Jaka jest maksymalna waga drzwi obsługiwana?

Instrukcja nie określa maksymalnej wagi, ale typowe okuci przesuwnych drzwi tej wielkości obsługują drzwi do 150-200 funtów. Upewnij się, że grubość drzwi mieści się w zakresie 1-3/8" do 1-3/4". W przypadku cięższych drzwi skontaktuj się z pomocą techniczną Vevor.

Czy zestaw zawiera panel drzwi?

Nie, panel drzwi ani żadne drewniane bloki (np. deska nadprożowa) nie są dołączone. Drzwi należy zakupić osobno.

Gdzie mogę znaleźć części zamienne?

Części zamienne można uzyskać za pośrednictwem pomocy technicznej Vevor na stronie www.vevor.com/support. Produkt jest dostarczany z certyfikatem gwarancji elektronicznej.

Czy mogę użyć tego okuci do podwójnych drzwi?

Ten konkretny model (10FT-3D-7K-J) jest przeznaczony do pojedynczych przesuwnych drzwi. Do podwójnych drzwi zapoznaj się z innymi modelami z serii (np. 5FT-2D-5K-H dla dwojga drzwi).

INSTRUKCJA OBSŁUGI 10FT-3D-7K-J Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

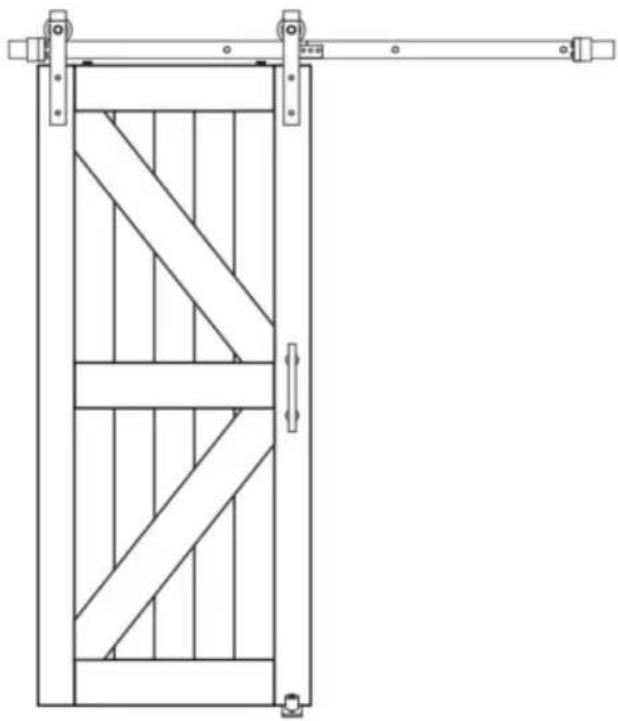

ZESTAW OKUĆ DO PROSTYCH PRZESUWNYCH DRZWI STODOŁY

MODEL: 5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/

6FT-2D-5K-Y/6,6FT-2D-5K-H/6,6FT-2D-5K-Y/

8FT-2D-6K/8FT(J)Pojedyncze drzwi/8FT(I)Pojedyncze drzwi/

10FT-3D-7K-J/10FT-3D-7K-I

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rejestr podłogowy

MODEL:5FT-2D-5K-H/5FT-2D-5K-Y/6FT-2D-5K-H/6FT-2D-5K-Y/

6,6FT-2D-5K-H/6,6FT-2D-5K-Y/8FT-2D-6K/8FT(J)Drzwi pojedyncze/

8FT(I)Drzwi pojedyncze/10FT-3D-7K-J/10FT-3D-7K-I

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramow

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE:

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować poważny uraz.

Środki ostrożności podczas montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI. montaż.
3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
4. Nie dopuść, aby osoby postronne przebywały w pobliżu podczas montażu.

5. Nie przychodzą na spotkania, jeśli jesteś zmęczony lub pod wpływem alkoholu, narkotyków lub leków.

6. Możliwości produktu odnoszą się do produktu prawidłowo i całkowicie zmontowanego tylko.

7. Aby uzyskać dodatkowe informacje dotyczące części wymienionych poniżej, strony, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddzielić wszystkie części w czystym miejscu pracy.

8. Ze względów bezpieczeństwa zaleca się, aby ten sprzęt był instalowany przez 2 osoby. ludzie

9. Produkty należy instalować w miejscu niedostępnym dla dzieci i zwierząt domowych; Stosuj środki ostrożności

10. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem.

11. Używać wyłącznie zgodnie z przeznaczeniem.
12. Przed każdym użyciem sprawdź produkt; nie używaj go, jeśli jakieś części są luźne lub uszkodzone. ZAPISZ TE INSTRUKCJE

Przydatność produktu

W pudełku nie ma paneli drzwiowych i innych drewnianych kwadratów, które wymagać dodatkowego zakupu

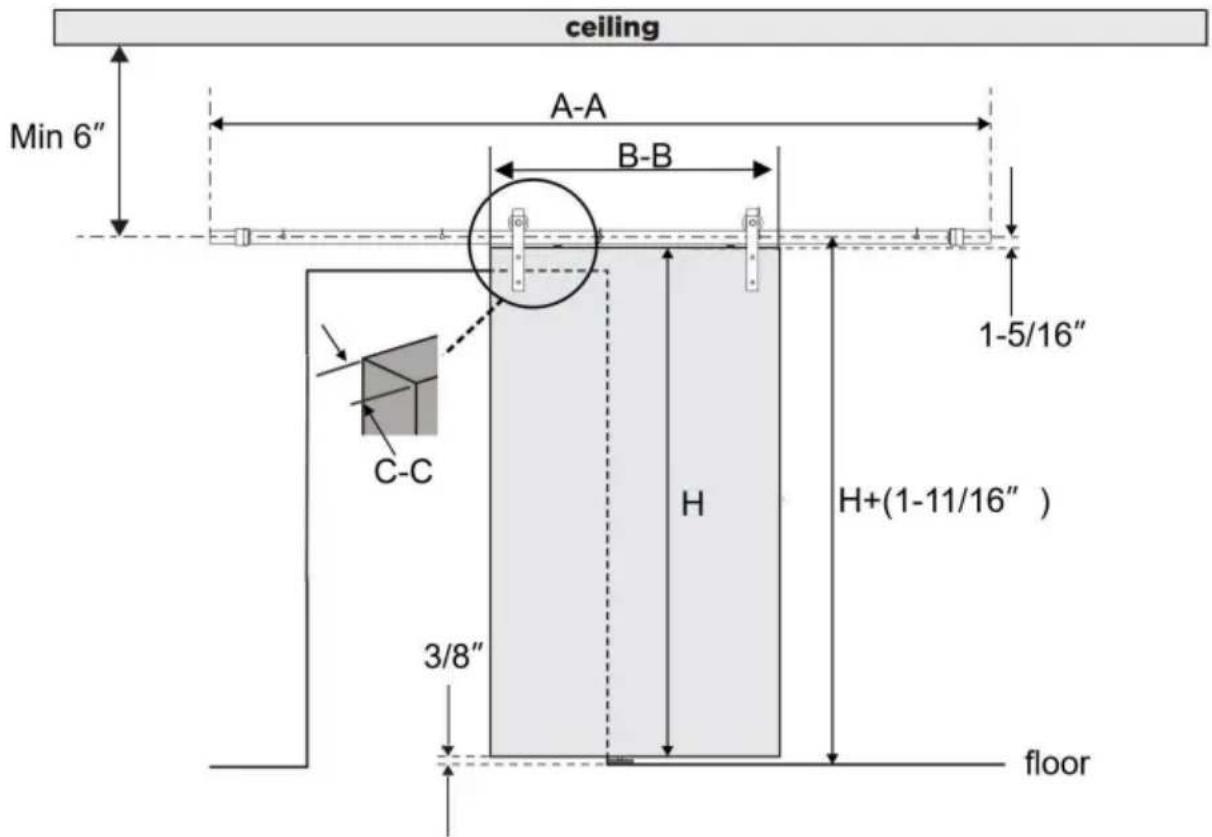

1. Produkt jest przeznaczony do pojedynczych drzwi przesuwnych, wysokość drzwi wynosi H w zależności od zakupionej wysokości;
2. Odległość od środka toru do wysokości podłoża musi być o 1,6875 cala wyższa niż wysokość drzwi;
3. Odległość środka toru od sufitu nie powinna być mniejsza niż 6 cali;
4. Odległość między dolną krawędzią a dolną krawędzią wynosi 0,375 cale

Lista parametrów

Model	Produkt kolor numer	wieszak typ	Podział orbity	Liczba szynOtwory montażowe
5FT-2D-5K-H	czarny	Forma J	2 szt.	5 szt.
5FT-2D-5K-Y Ciemny	srebrny
6FT-2D-5K-H	czarny
6FT-2D-5K-Y Ciemny	srebrny
6,6FT-2D-5K-H	czarny
6.6FT-2D-5K-Y Ciemny	srebrny
8FT-2D-6K Ciemnosrebrna forma		J	2 szt.	6 szt.
8 stóp(j)pojedynczy drzwi	czarny	Forma J
8 stóp(I)pojedynczy drzwi	czarny	Formuję
10FT-3D-7K-J	czarny	Forma J	3 szt.	7 szt.
10FT-3D-7K-I		Formuję

Lista części

Ta sama liczba części

A: Blokadaantyskokowa × 2 szt.	B:M4×25łeb stożkowywkręt samogwintujący×2szt	C:PrzezKorek × 2szt	D: kształt TPrzewodnik po podłodze× 1 szt.
E:φ6×30 Plastikowąśruba rozporowa × 2 szt.	F:M4×25 Nabój okrągłyWkręt samogwintujący z łbemwalcowym ×2 szt.	G: 2,5 mm sześciokątKlucz × 1 szt.	H: ŚcianaOdstęp×4
K: Śruba M10×55×4	L:Zestaw szyn × 1 szt.

Części o różnych ilościach

Model	J: Wieszak-J	O:podkładki	P:M8×90Śruba	P:φ12×50Plastikowyśrubarozporowa	M: ŚcianaOdstępnik
5FT-2D-5K-H	2	13	5	5	5
5FT-2D-5K-Y
6FT-2D-5K-H
6FT-2D-5K-Y
6,6 stóp-2 cali D-5K-H
6,6 stóp-2 cali D-5K-Y
8FT-2D-6 tys.	2	14	6	6	6
8 stóp(j) pojedynczy i przez
8 stóp(I) Špiewaj Drzwi	0
10FT-3D -7K-J	2	15	7	7	7
10FT-3D -7K-ja	0
Poniżej przedstawiono model 8FT-2D-6K, 8ft(j) pojedyncze drzwi, 8ft(I) pojedyncze Akcesoria dostępne tylko do drzwi
R: Śruba M6*10×4 szt.		S: połączenie pasek×1 szt.		T: 4mm sześciokąt × 1 szt.

Poniżej przedstawiono akcesoria dostępne tylko dla modeli 10FT-3D-7K-I i 8ft(I)Single Door.

I: Wieszak-I×2

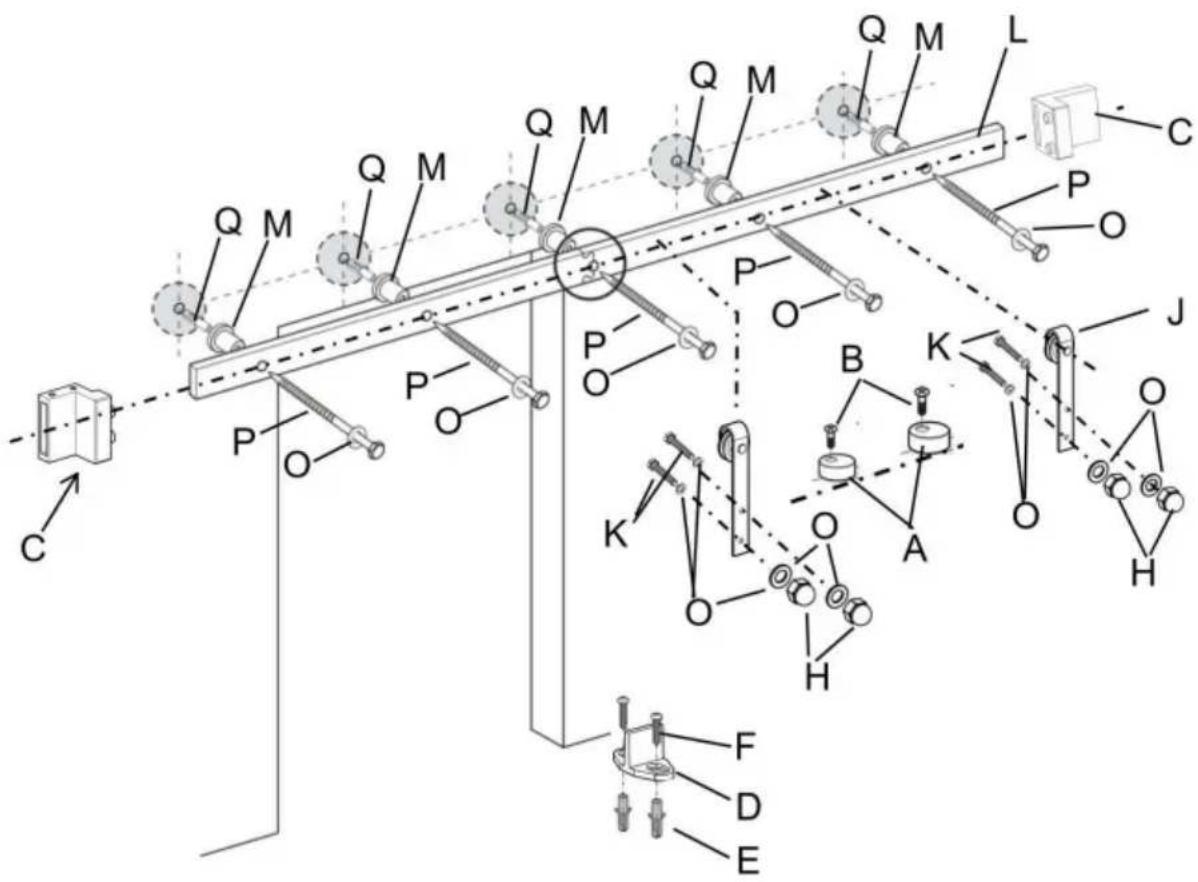

Diagram rozkładu modelu 6ft-2d-5k-h

Uwaga: Pozostałe wykresy rozkładu modelu są podobne

CNOAUCJA

Niewłaściwe obchodzenie się z ciężkimi przedmiotami (np. drzwiami) może spowodować utratę równowagi i poważne obrażenia. Zawsze upewnij się, że trzymasz przedmiot i utrzymujesz równowagę przed jego przesunięciem. Zawsze zakładaj obuwie ochronne podczas podnoszenia ciężkich przedmiotów.

Zapłątanie się części ciała (np. włosów, palców) w ruchome części może spowodować przytrzaśnięcie i poważne obrażenia. Nie wkładaj palców w części, które mogą się poruszać i zawsze usuwaj lub trzymaj na ciele cokolwiek, co może się stać zapłątany w ruchomą część.

Zamykanie drzwi przesuwnych z ręką na końcu drzwi może spowodować:

Twoja ręka lub palce mogą zostać przytrzaśnięte między drzwiami a innym stałym przedmiotem obiektów (np. inne drzwi, listwy) powodujących poważne obrażenia. Zawsze używaj klamka do zamykania drzwi

Oświadczenie o użytkowaniu

Użycie nadmiernej siły podczas otwierania i zamykania drzwi może spowodować: uszkodzenia sprzętu. Zawsze trzymaj uchwyt, aby delikatnie przesunąć przez(y).

Wymagane narzędzia

Kwadrat prędkości	Ołówek	KrzyżakŚrubokręt	Taśma
Klucz	Poziom	Wiertarka	Wiertło Ф3/8"
Wiertło Ф29/64" Wiertło Ф7/32"

Montaż produktu

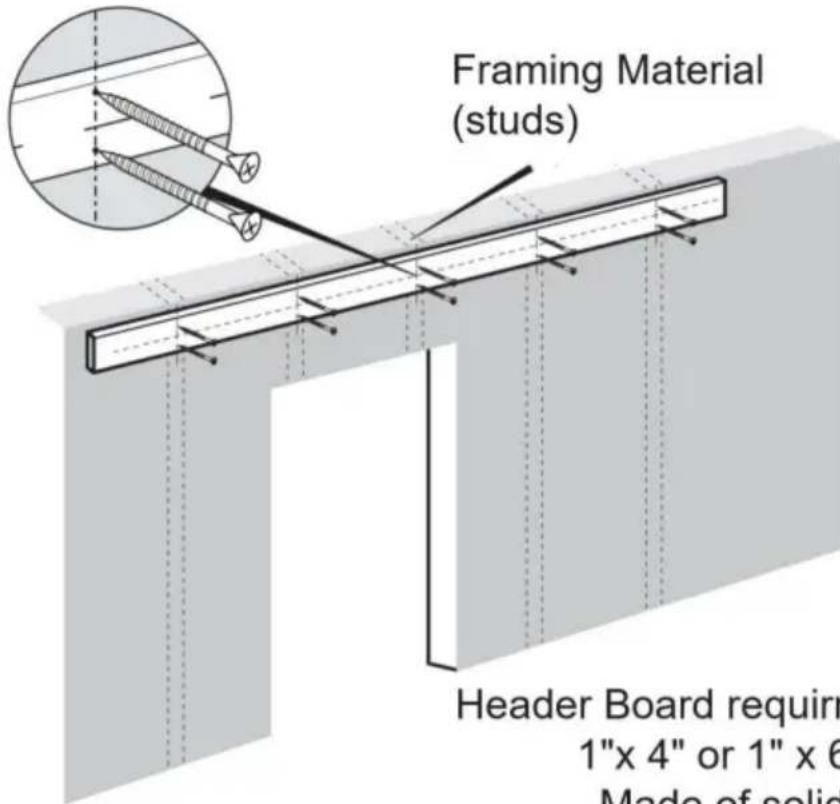

Bardzo ważne jest ustalenie, czy konieczna jest instalacja nagłówka Zamontuj płytę przed zainstalowaniem toru.

JEŚLI spełniasz poniższe warunki, zdecydowanie zalecamy skorzystanie z Płyta nagłówkowa.

JEŚLI Twoje kołki ścienne nie są rozmieszczone co 16 cali, co nie będzie zgodne z naszymi szyna (nasza szyna jest wyposażona w wstępnie wywiercone otwory co 16 cali od środka) • JEŚLI ściana jest wykonana z płyt gipsowo-kartonowych lub innego rodzaju ściany (jak może nie utrzymać ciężaru szyny i zamontowanych drzwi) • JEŚLI występuje listwa wykończeniowa drzwi

Uwaga: Płyta czołowa i śruby do jej zamontowania nie są

w zestawie. Możesz je kupić online lub offline.

Krok 1

1.1. Użyj poziomicy i miarki, aby zaznaczyć linię środkową toru.

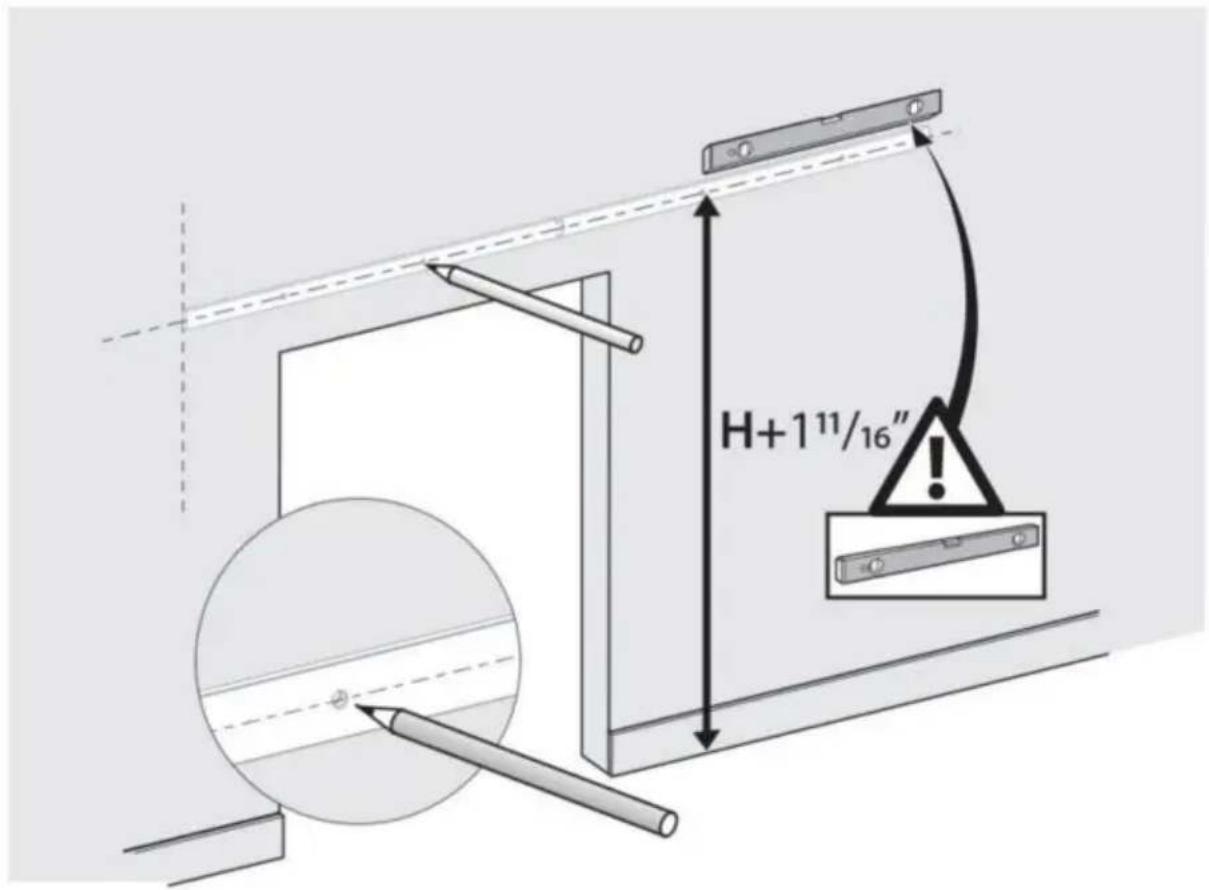

pokazano na schemacie wyboru produktu, wysokość drzwi wynosi H w

na powyższym zdjęciu widać wysokość linii środkowej (mierzoną od podłogi)

wysokość drzwi PLUS 1-11/16".

1.2.Umieść szynę na miejscu wzdłuż zaznaczonej linii środkowej, upewniając się, że jest wypoziomowana, i użyj szyny jako szablonu do zaznaczenia położenia otworów montażowych. śledzić ołówkiem.

Zobacz wskazówkę dotyczącą instalacji poniżej.

Tor musi całkowicie zakrywać otwory drzwiowe na panelach ściennych; zasugeruj, aby jeden koniec toru był na równi z otworem w ścianie i ma to związek z szerokością drzwi.

WSKAZÓWKA DOTYCZĄCA INSTALACJI:

Aby łatwiej oznaczyć otwory, można zamontować szynę z jednym końcem śruba bez dystansu, która pomaga zamocować jeden koniec toru. A potem możesz przesuń wolny koniec, aby upewnić się, że szyna jest wypoziomowana i można oznaczyć otwory montażowe. Można również odwołać się do rozmiaru toru, aby oznaczyć położenie otworu toru

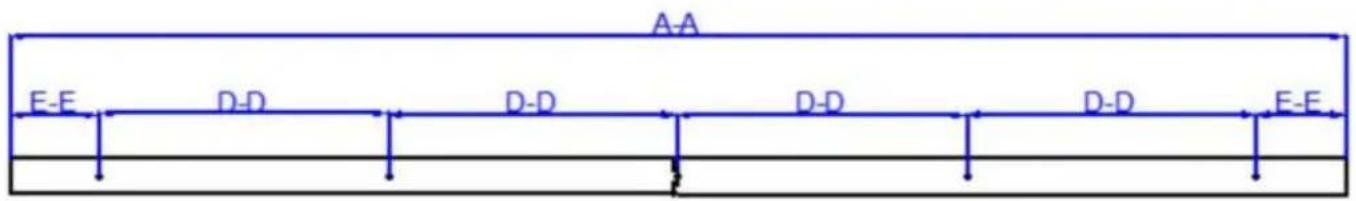

Model	długość szyny AA	otwór w szynie dystans DD	otwór w boku szyny i krawędź szyny II	Liczba wyraźny dziury
5FT-2D-5K-H	5 stóp (1500 mm)	325 mm	100mm	5 szt.
5FT-2D-5K-Y
6FT-2D-5K-H	6 stóp (1830 mm)	406 mm	103 mm	5 szt.
6FT-2D-5K-Y
6,6FT-2D-5K-H	6,6 stopy (2000 mm)	406 mm	188 mm	5 szt.
6,6FT-2D-5K-Y

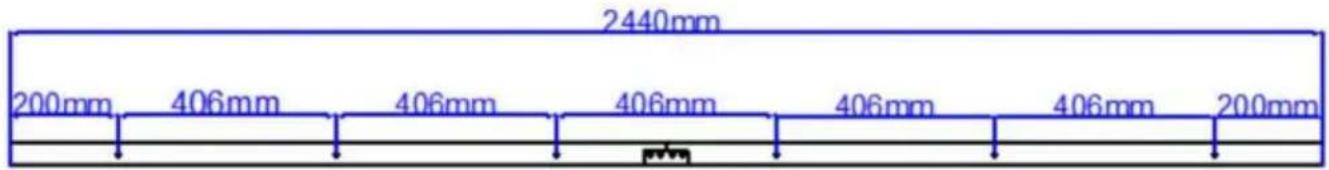

Otwory montażowe szyny modelu 8FT-2D-6K, 8ft(J) pojedyncze drzwi i Drzwi pojedyncze 8ft(I) są następujące, sześć otworów;

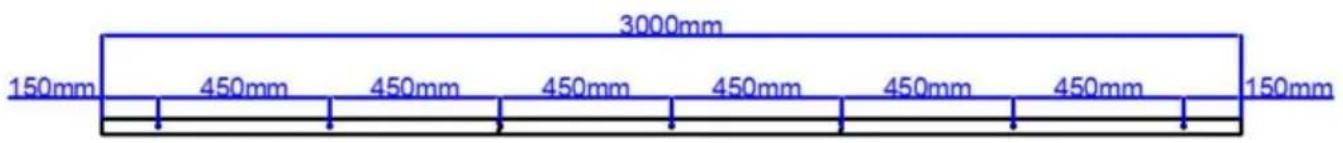

Wymiary montażowe szyn dla modeli 10FT-3D-7K-J i 10FT-3D-7K-I są następujące, siedem otworów;

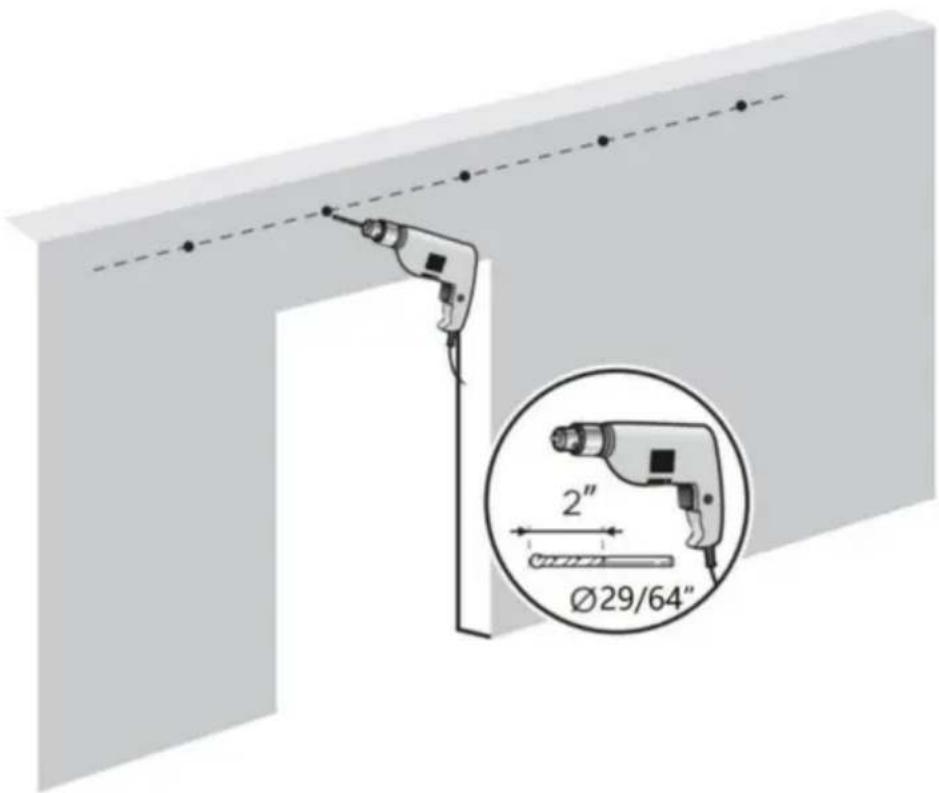

2.1. Wywierć otwór o średnicy Φ29/64" w zaznaczonym miejscu i głębokości 2 cali;

Krok 3: Zamontuj szynę

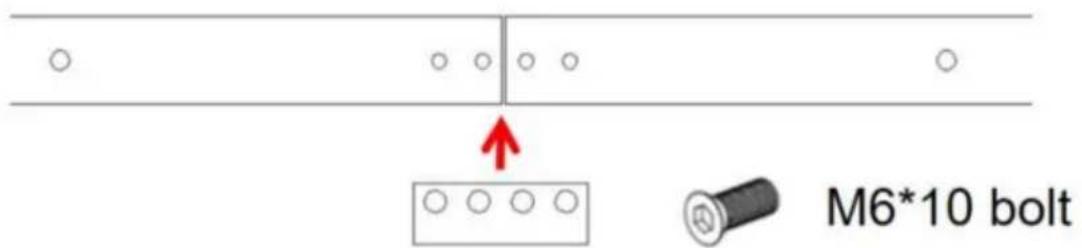

prowadzącą 3.1. Dwie prowadnice modelu 8FT-2D-6K są połączone paskiem łączącym i czterema śrubami;

Pozostałe modele to kombinacje w kształcie kwiatów, wykonane za pomocą szyny.

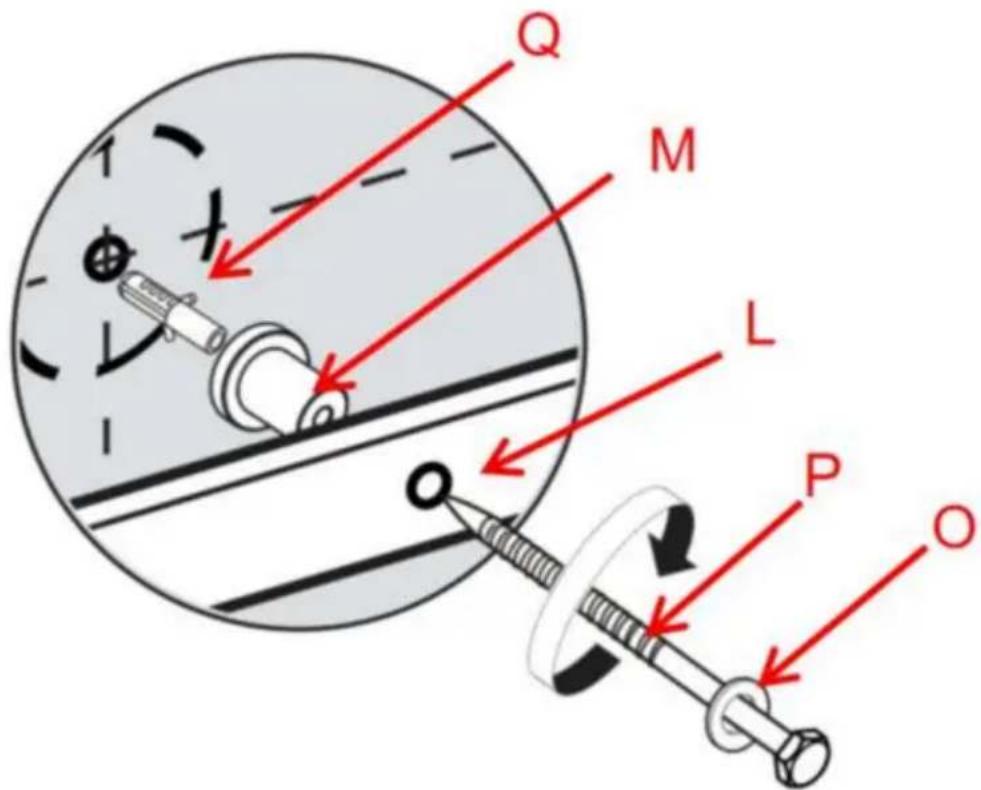

3.2.Montaż ściany betonowej.

Najpierw zamontuj plastikową śrubę rozporową Q w otworach w ścianie betonowej, następnie użyj śruby P poprzez podkładki O, szynę L i przekładkę ścienną M, a na koniec zablokuj plastikową śrubę rozporową Q.

Za pomocą frezarki lub piły tarczowej zrób szczelinę na dole drzwi, wzdłuż środka, tak aby końcówka prowadnicy podłogowej w kształcie litery T zmieściła się pomiędzy nimi.

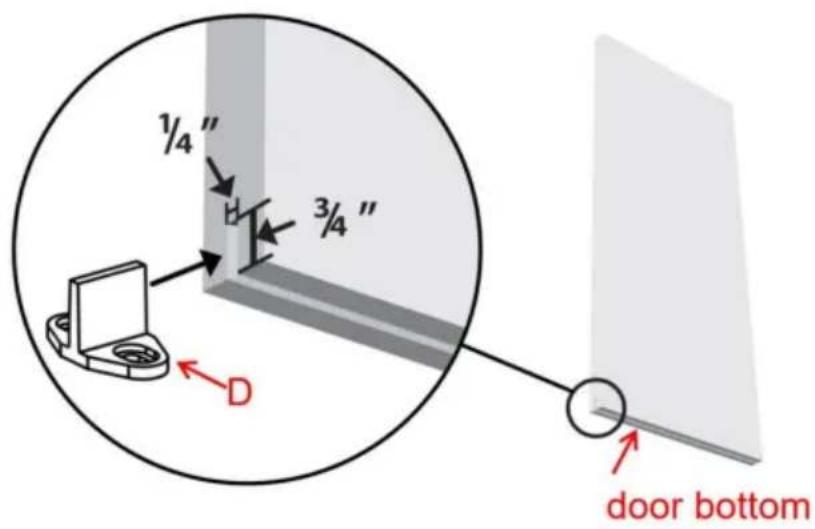

Prowadnica podłogowa służy do stabilizacji drzwi i zapobiega ich kołysaniu się do przodu i do tyłu podczas otwierania i zamykania.

Krok 5

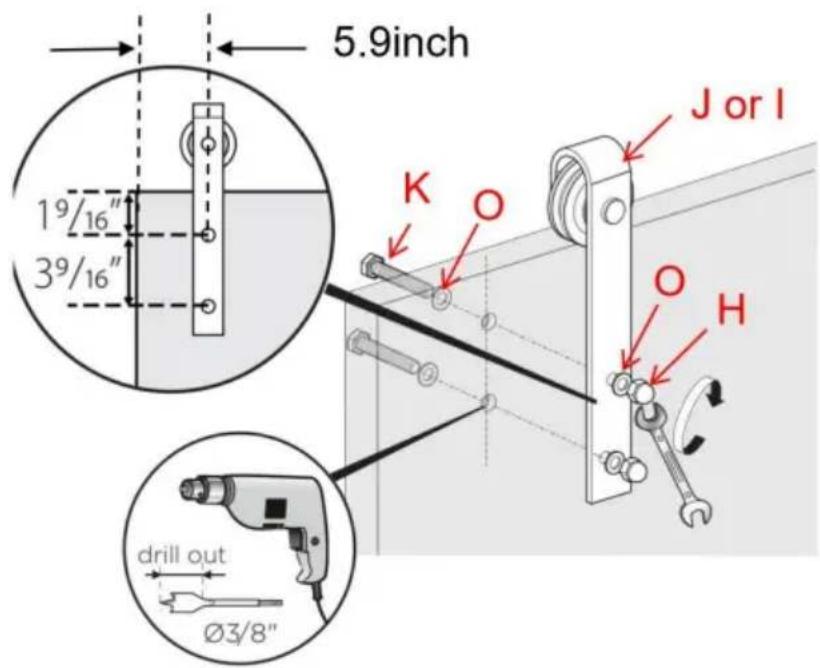

Zgodnie z poniższym rysunkiem, użyj śruby K, aby przełożyć podkładkę O, drzwi, wieszak J, podkładkę O, a na koniec dokręć śrubę H nakrętką, aby zabezpieczyć wieszak J na górze drzwi; zamontuj wieszaki na górze drzwi. Upewnij się, że śruba K znajduje się w środkowej linii górnej strony drzwi.

Do każdego wieszaka potrzebne są dwie śruby; na każde drzwi wymagane są 2 wieszaki.

Uwaga: Wieszak dla modelu 10FT-3D-7K-I to wieszak I.

Jeżeli grubość Twoich drzwi wynosi 1-3/4 cala, nie musisz instalować podkładki O.

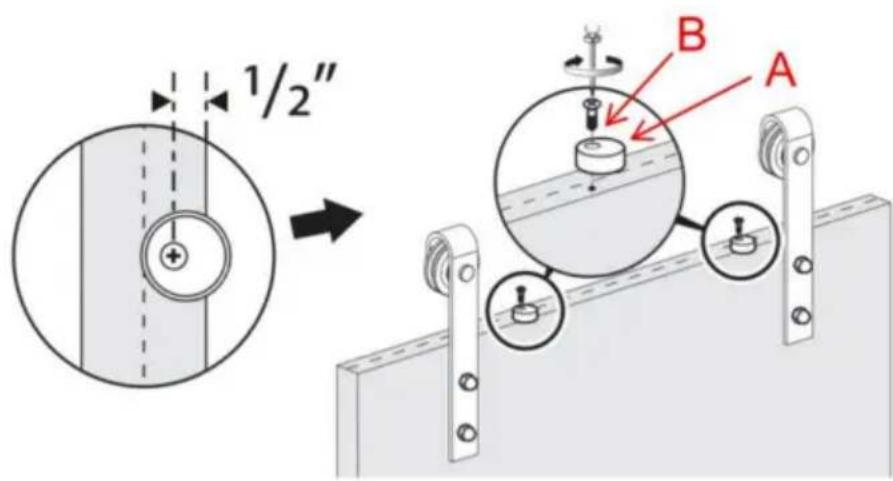

Blokady zabezpieczające służą do ochrony drzwi przed dotknięciem szyny podczas przesuwania drzwi.

Najpierw zaznacz odległość 0,5 cala od krawędzi drzwi, następnie ustaw otwory na śruby bloku zabezpieczającego przed zsunięciem A tak, aby wyrównały się ze znakiem, przeóż śrubę B przez blok zabezpieczający przed zsunięciem A i zablokuj na znaku.

Krok 7

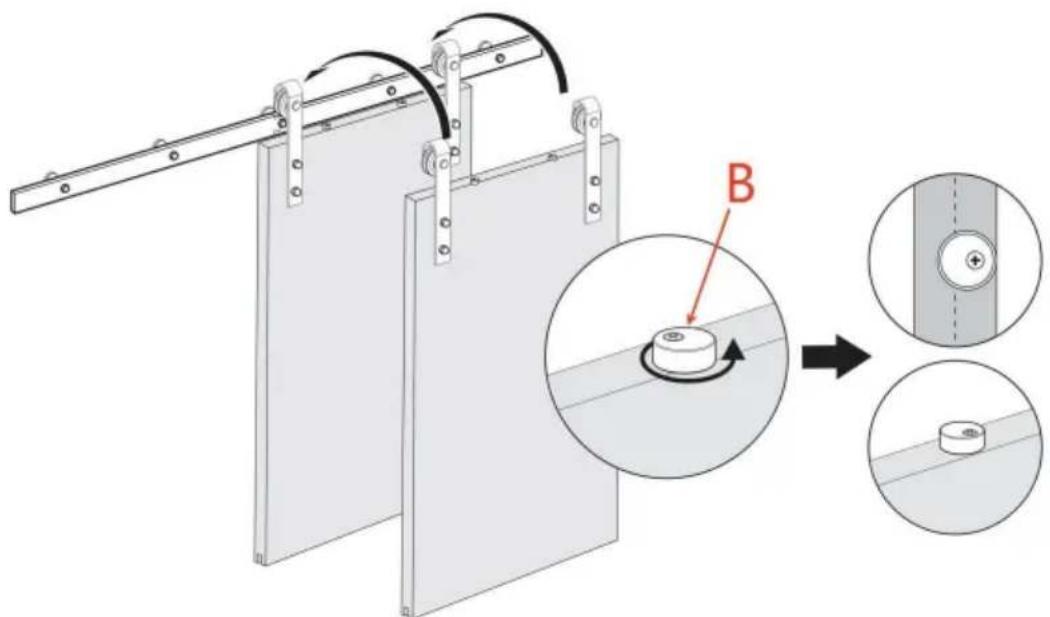

Zawieś drzwi nad torem i obróć bloki zabezpieczające o 180°

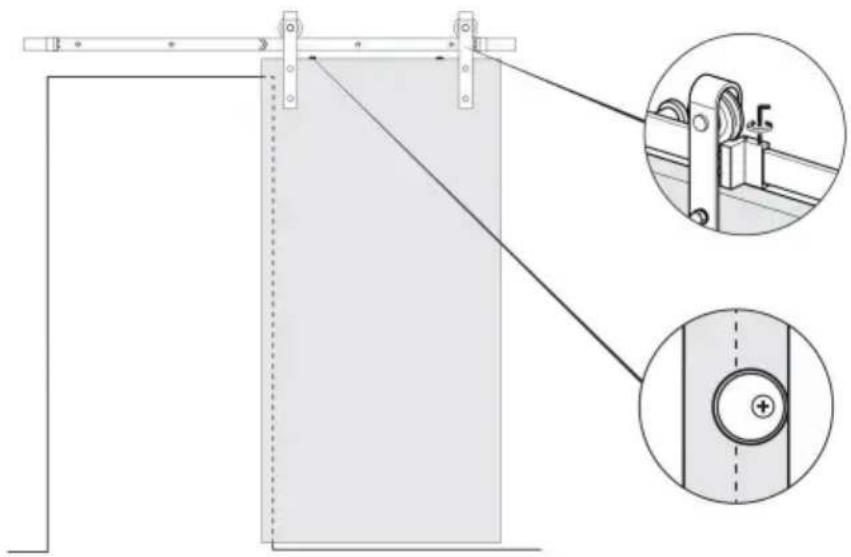

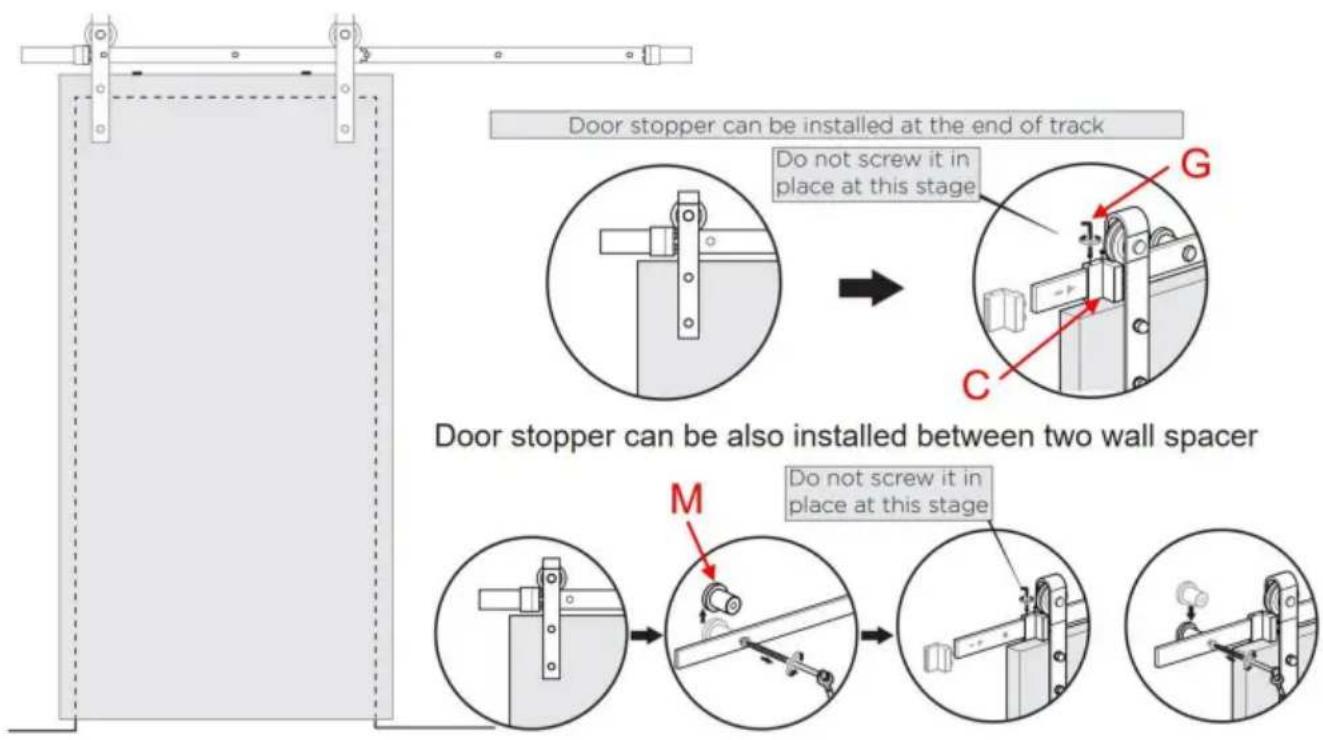

Zamontuj ograniczniki drzwi C na obu końcach szyny.

Przesuń drzwi do przodu i do tyłu, aby sprawdzić, jak dobrze zakrywają otwór.

Zmień położenie ograniczników drzwi, jeśli potrzebujesz. Dostosuj położenie lewego i prawy ogranicznik drzwi, gdy drzwi są otwarte i zamknięte. Jeśli zmniejszysz drzwi po wyskoczeniu ograniczniki drzwi C mogą przesunąć się w kierunku środka szyny.

Jeżeli ograniczniki drzwi C są zablokowane przez przekładkę ścienną M i nie mogą się poruszać, możesz usunąć przekładkę ścienną M, przesunąć ją do odpowiedniej pozycji, a następnie zamontuj ograniczniki drzwi M z powrotem w ich pierwotnym położeniu.

Ogranicznik drzwi można również zamontować pomiędzy dwoma przekładkami ściennymi

Ostateczna kontrola ograniczników drzwi i blokad antyprzeskokowych.

Sprawdź, czy ograniczniki drzwi są prawidłowo umieszczone i dokręcone.

Klucz imbusowy G.

Sprawdź również, czy bloki zabezpieczające są prawidłowo obrócone i dokręcone.

Zamontuj prowadnicę podłogową D.

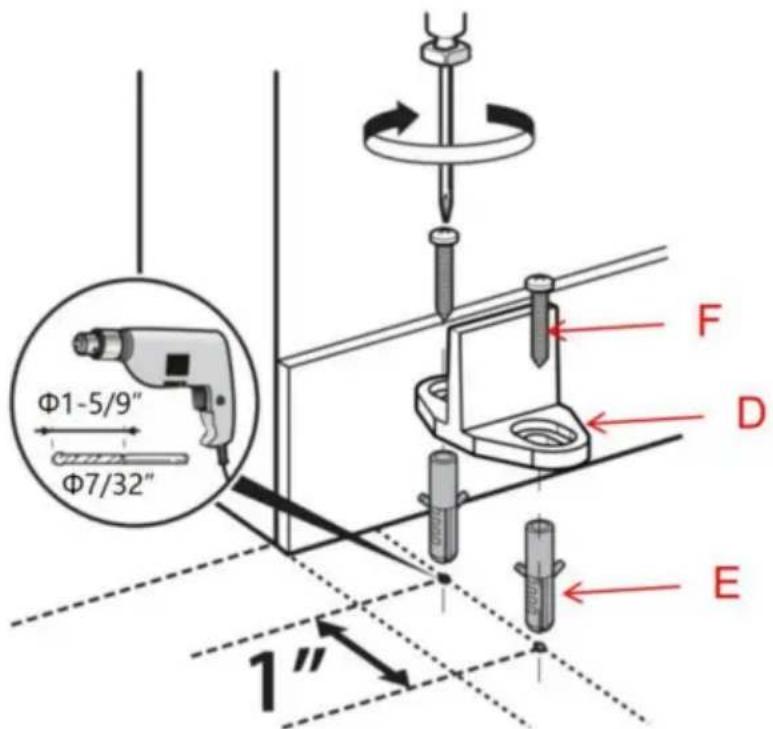

10.1. Najpierw umieść prowadnicę podłogową na podłodze w odpowiedniej pozycji, przesuwając drzwi tak, aby końcówka prowadnicy podłogowej mogła dobrze pracować w szczelinie dolnej części drzwi. Następnie zaznacz 2 otwory prowadnicy podłogowej. Następnie dwa otwory na śruby przechodzące przez prowadnicę podłogową zaznaczają dwa punkty na podłodze.

10.2. Za pomocą wiertła Φ7/32" wywierć otwory o głębokości 1,375 cala w oznaczeniu podłogi; następnie włóż plastikową śrubę rozporową E do otworu w podłodze; wkręt F przejdź przez otwór w prowadnicy podłogowej D i wkręć plastikową śrubę rozporową E, aby zakończyć instalację prowadnicy podłogowej D.
