XRJ12LX1 - Ismaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Slushmaskin (granité)
Märke	Vevor
Modell	XRJ12LX1
Skålens kapacitet	12 liter
Mått (L x B x H)	28,5 x 52,5 x 74,5 cm
Nettovikt	Cirka 30 kg
Strömförsörjning	Elektrisk (se märkplåten)
Spänning	220-240 V
Frekvens	50 Hz
Buller	Mindre än 65 dB
Klimattyp	N (normal)
Rekommenderad vätsketemperatur	20 °C till 32 °C
Antal skålar	1
Huvudfunktioner	Rengöring, Juice (kall dryck), Slush / vin margarita / is
Kontrollpanel	Digital skärm med knapparna POWER MIX, JUS, SLUSH, SETUP, ADD, MINUS
Belysning	Inbyggd LED
Skålens material	Rostfritt stål
Underhåll	Daglig rengöring rekommenderas; kondensor rengörs regelbundet
Reservdelar	Finns (se manualen)
Garanti och support	Elektroniskt garantibevis och support på www.vevor.com/support

Vanliga frågor - XRJ12LX1 Vevor

Hur startar man maskinen för att göra slush?

Se först till att skålen är fylld med blandningen (vatten + koncentrat med minst 15% socker). Anslut apparaten, tryck sedan på knappen POWER MIX för att aktivera blandning, därefter på SLUSH för att starta frysningen. Kompressorn startar och maskinen börjar kyla.

Vilka typer av drycker kan jag använda?

Denna maskin är avsedd för slush baserad på juice, vin margarita (alkohol 10-60%) och glass gjord på glasspulver (minst 33% pulver). Endast vatten är inte tillåtet. Sockerhalten måste vara minst 15% för att undvika skador på skruvarna.

Hur ställer man in slushkonsistensen?

Använd knapparna ADD (för fastare konsistens/lägre temperatur) och MINUS (för rinnigare konsistens/högre temperatur) på kontrollpanelen. Justera efter önskat resultat.

Hur rengör man maskinen efter användning?

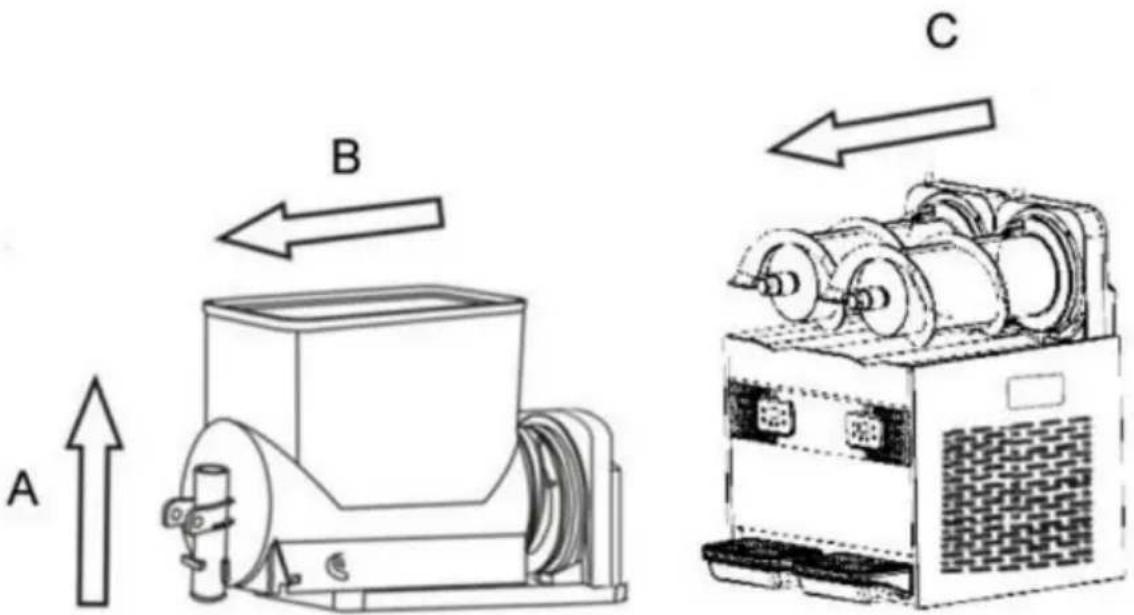

Töm först skålen. Koppla bort apparaten. Demontera tappkranen, skålen och omröraren enligt manualens instruktioner. Rengör alla delar med varmt vatten och ett desinfektionsmedel (t.ex. natriumhypoklorit 2%). Skölj noggrant, torka och sätt ihop. Använd inte lösningsmedel eller slipande svampar.

Vad gör jag om maskinen inte kyler?

Kontrollera att huvudströmbrytaren är på och att knappen SLUSH är aktiverad. Se till att sockerhalten är tillräcklig (≥15%). Om problemet kvarstår, rengör kondensorn (ansamlat damm) och kontrollera att maskinen inte är placerad nära en värmekälla. Om inget fungerar, kontakta teknisk support.

Kan man göra krossad is med denna maskin?

Ja, den kan producera krossad is från vin margarita eller andra alkoholhaltiga vätskor. Alkoholhalten ska vara mellan 10% och 60%. Använd läget SLUSH och justera konsistensen med knapparna ADD/MINUS.

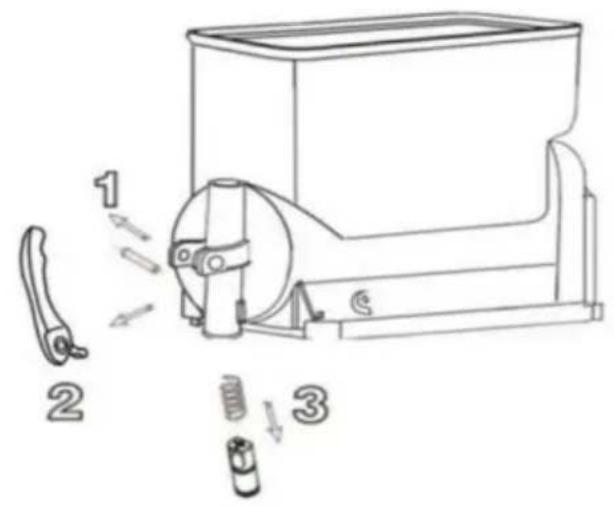

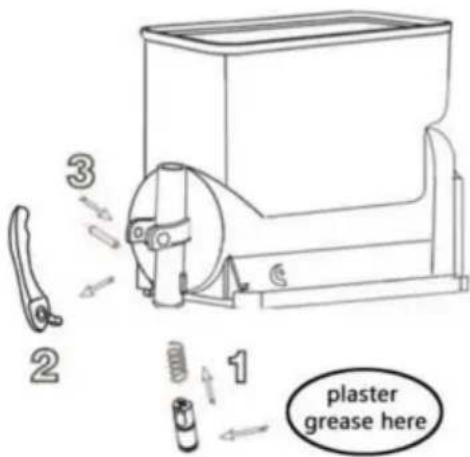

Hur demonterar och rengör man tappkranen?

Dra i handtaget för att frigöra kranen. Skjut fästet uppåt, ta sedan bort kolven, fjädern och O-ringen. Sänk ner alla delar i varmt vatten vid 50°C och rengör dem. Demontera aldrig kranen när skålen innehåller vätska.

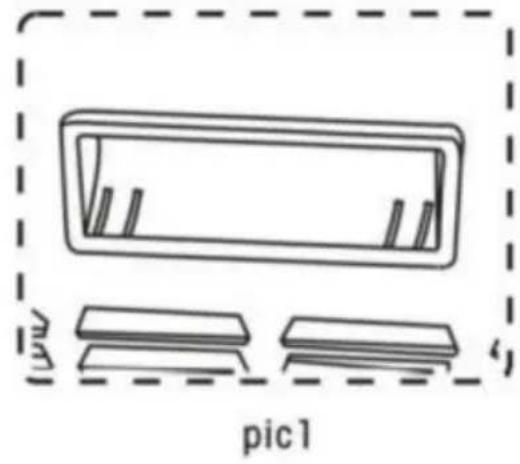

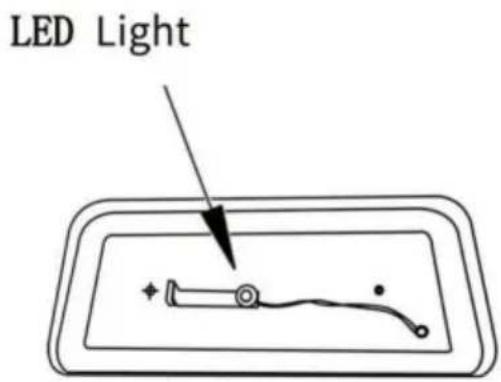

Hur byter man LED-lampan?

Koppla alltid bort maskinen före ingrepp. Öppna innerlocket (se schema i manualen), byt LED-lampan och stäng locket försiktigt. Se till att det är ordentligt fastsatt.

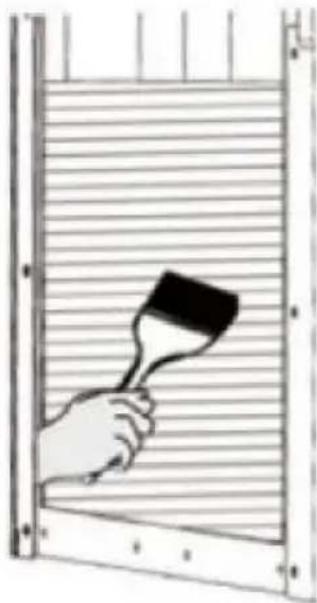

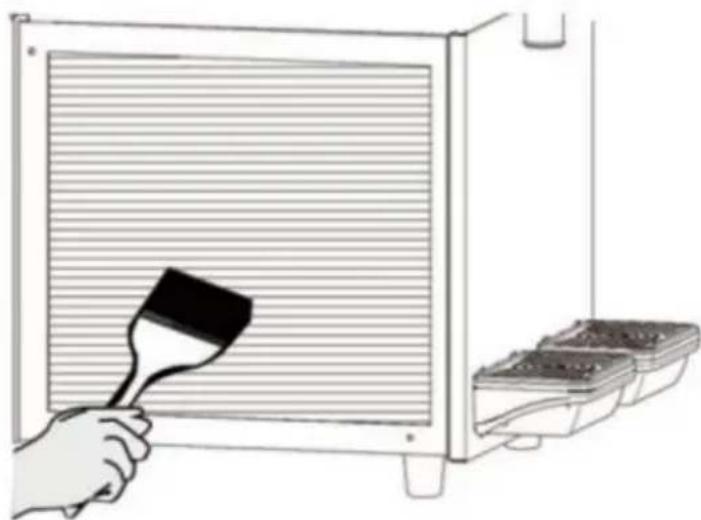

Hur ofta ska kondensorn rengöras?

Kondensorn ska rengöras regelbundet, minst en gång per år eller oftare om miljön är dammig. Endast en fackman bör utföra detta. Demontera skyddspanelerna, borsta bort dammet med en torr borste och sätt tillbaka.

Var hittar jag garanti och teknisk support?

Det elektroniska garantibeviset och teknisk support finns online på www.vevor.com/support. Spara manualen och köpbeviset för eventuella reklamationer.

BRUKSANVISNING XRJ12LX1 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLUSH MASKIN

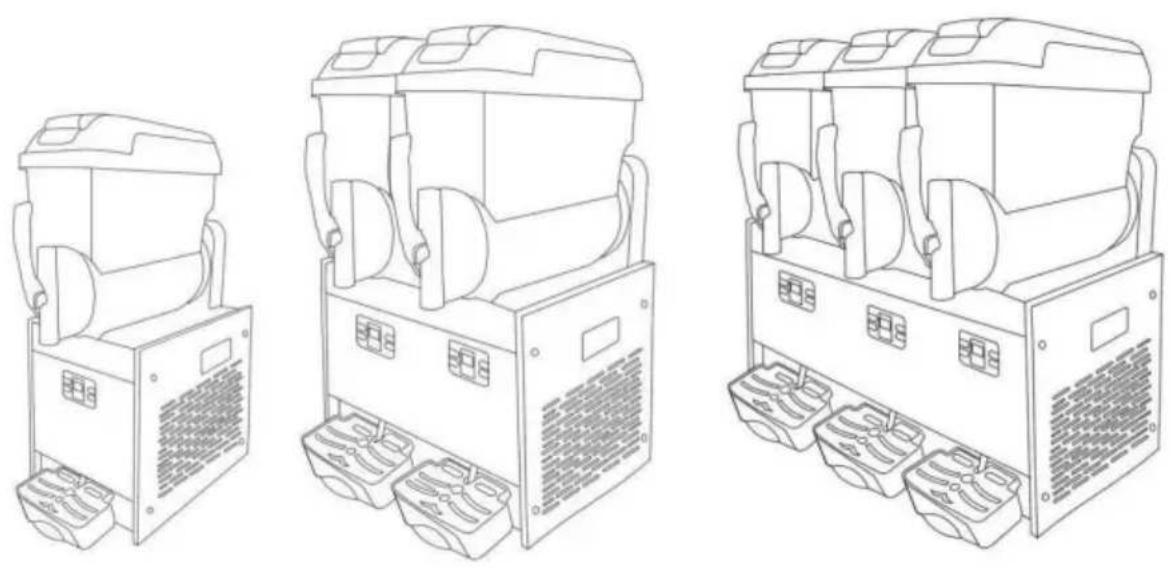

MODELL: XRJ12LX1 XRJ12LX2 XRJ12LX3

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänns av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Drift är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

OBS: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet enligt del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi. Om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder: • Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.

- Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Denna produkt omfattas av bestämmelserna i EU-direktivet 2012/19/EC.

Symbolen med en överkryssad soptunna anger att produkten kräver separat sophämtning inom EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta med denna symbol får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Instruktioner

Tack så mycket för att du valde den här slushmaskinen. Slushmaskinen är en typ av maskin och utrustning som ofta används inom livsmedelsindustrin och cateringindustrin. Det är främst genom att frysa juice, mjölk eller yoghurt och andra drycker till en sorbet, och som skärs till fina partiklar genom skrapan, vilket ger snöis med mjuk smak! Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Innehåll

1. Inledning 1.1

Tillverkare 1.2

Operatör 1.3

Manuell distribution 1.3.1

Funktion och innehåll 1.3.2 Vem

måste läsa manualen 1.3.3 Hur man

förvara manualen 2. Maskinbeskrivning

2.1 Användning 2.2

Huvudkomponenter 2.3

Tekniska data 2.4

Kontrollpanel 3.

Säkerhet manual 4.

Transport och förvaring

4.1 Packning 4.2 Transport 4.3 Förvaring 5. Installation 5.1 Reservdelslista 5.2 Placering att installera 5.3 Hantering av förpackningsmaterial 5.4 Ansluta ström 6. Drift 6.1 Förbereda material 6.2 Starta en slushmaskin med 1 skål. 6.3 Starta en slushmaskin med 2 skålar. 6.4 Starta en 3-skålars slushmaskin 6.5 Utmatning av slush 6.6 Justering av slushkonsistensen. 6.7 Nödsituation. 7. Rengöring och underhåll 7.1 Töm skålen. 7.2 Demontering av utmatningskranen 7.3 Flytta ut skål och lock 7.4 Rengöring och desinficering av delar. 7.5 Återställning av rengjorda delar 7.6 Rengöringssteg 7.7 Rengöring av droppbrickor 7.8 Byte av glödlampa 7.9 Rengöring av kondensorn 7.9.1 Rengöring av kondensorn på enskålsmaskin 7.9.2 Rengöring av kondensorn på tvåskålsmaskinen 7.10 Schemalagt underhåll 8. Avfallsbehandling 9. Felsökning 10. Intelligent elektriskt ventilsystem. 11. Slushmaskinens sprängskiss.

1. Introduktion

1.1 Tillverkare

Tillverkarens uppgifter visas på typskylten

1.2 Operatör

Baserat på olika applikationer finns det två typer av personer.

Användare

I enlighet med hälsostandard tränade människor tvångstekniker,

Alla som ska distribuera slush bör ha följande förmåga efter att ha läst denna manual:

Placera och byt slushmaskin, dispensera produkterna på rätt sätt

Specialiserade tekniska personer

Studerade denna manual och tränade hur man installerar, använder och underhåller denna slushmaskin;

Vid allvarliga fel, kan reparera slushmaskinen och känner till denna manual väl

Behärskar all information i manualen och kan förklara diagrammen och graferna korrekt;

Känner till viktiga hygienkunskaper väl, förhindrar att olyckor inträffar, känner till teknisk och säkerhetsstandard

Har erfarenhet av att servera denna typ av slushmaskin.

Bemästrar behandlingsåtgärder vid akuta situationer. Separerad säkerhetsanordning och använda maskinen på rätt sätt

Människor är förbjudna att använda maskinen som inte överensstämmer med

ovanstående krav

Användare måste läsa denna manual noggrant innan användning.

1.3.1 Funktion och innehåll

Erbjuder viktig information om användning och installation

1.3.2 Vem ska läsa manualen

Användare och specialiserade tekniska personer.

Denna manual är en oskiljaktig del av maskinen.

Så den måste levereras till köparen när den säljs.

1.3.3 Hur man förvarar manualen

Manualen måste placeras nära maskinen och förvaras intakt och tydlig.

2. Maskinbeskrivning

2.1

Användning: Denna maskin används speciellt för att göra slask. Om den används för att tillverka mejeriprodukter och andra livsmedel, måste skålens materialtemperatur testas och följa maskinens nuvarande regler

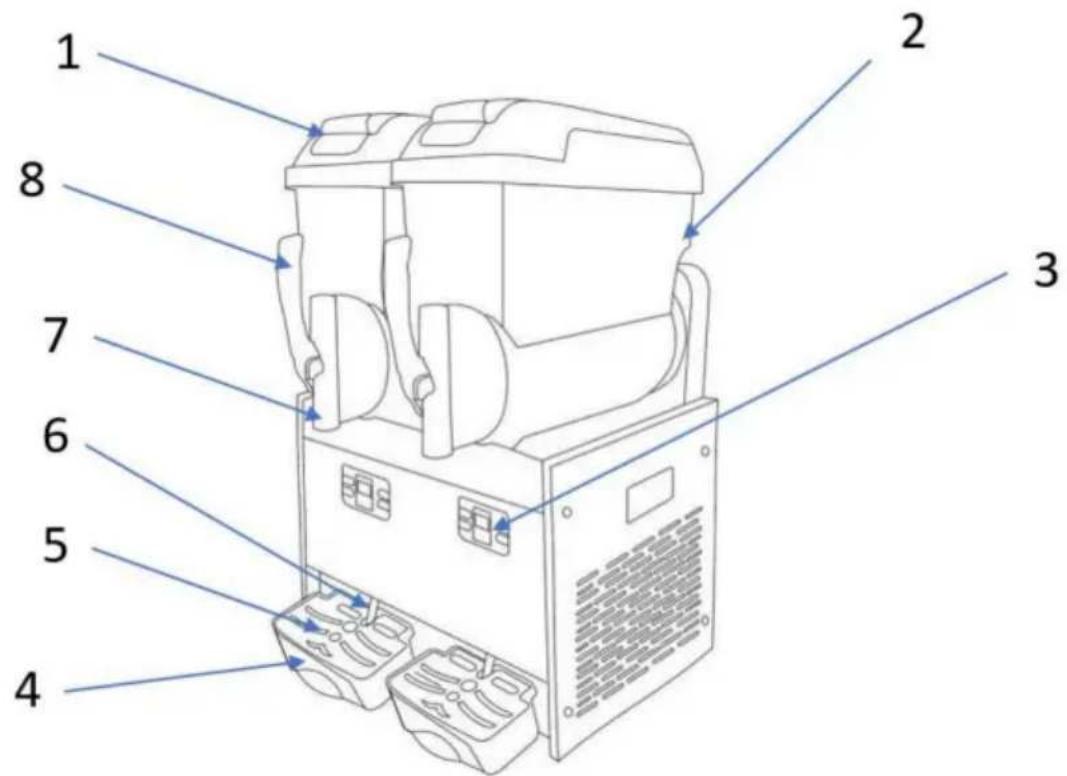

och standarder. 2.2 Huvudkomponent

1.Skåltak2.Skål3. Kontrollpanel

4.Droppbricka5.Droppbrickans lock6.Tömningsslang

7. Tryckpå 8. Hantera

Fig.1

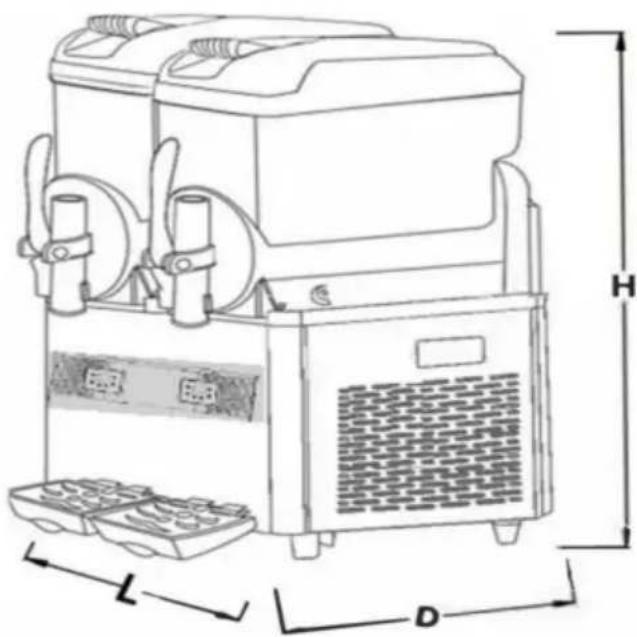

2.3 Tekniska data

Anmärkningar:

Kapacitet och vikt är ungefärliga antal.

Läge	XRJ12LX1 XRJ12LX2 XRJ12LX3
Storlek LxDxH-(cm)	28,5x52,5x74,5 43x54x74 63x53,5x74,5
Nettovikt (kg) (Bowl tömma)	Se namnskylt
Effekt (w)	Se namnskylt
Vätsketemperatur	Min:20ÿ/68ÿ Max:32ÿ/89ÿ
Rosett	1	2	3
Skålvolym (L)	12	24	36
Buller	<65 decibel
Typ av klimat	N

Kapacitet och vikt är ungefärliga antal.

Tillverkaren har rätt att ändra och kommer inte att märka det speciellt.

Varje förändring och ökning måste godkännas och verkställas av

fabriken.

Installation, felsökning, undanröjande av problem och underhåll av slushmaskindelar och kondensorn måste utföras av fabrikens yrkeskunniga personal eller personer med liknande erfarenhet.

Utan erfarna personer som övervakar eller vägleder, får slushmaskinen inte användas av personer med funktionsnedsättning, kognitiv funktionsnedsättning, psykisk funktionsnedsättning, brist på erfarenhet och kunskap.

Barn måste hållas under uppsikt när de leker i närheten av maskinen. När maskinens sladd är skadad måste den bytas ut av fabrikens yrkeskunniga personal eller personer med liknande erfarenhet. När maskinen ska kasseras måste den lämnas in och hanteras av behörig myndighet.

4. Transport och förvaring

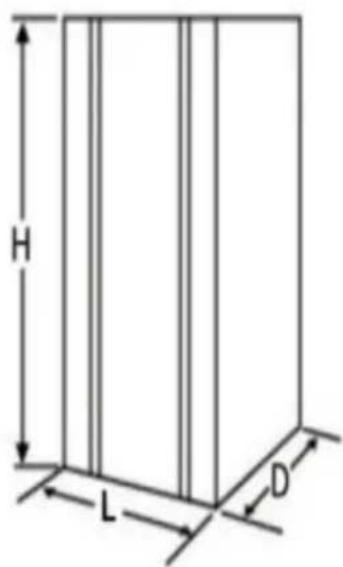

4.1 Packning

Trälåda, formgjutet skum och samling.

Förpackningsstorlek (ungefärlig)

	Bredd (L) Djup (D) Höjd (H)
	385 mm	585 mm	910 mmXRJ12LX1
XRJ12LX2	518 mm	585 mm	915 mm
XRJ12LX3	690 mm	570 mm	860 mm

Fig. 4

Anmärkningar: Förpackningsstorlek och vikt är ungefärliga.

4.2 Transport Håll upp

på avdelningen och bärs av minst två personer.

4.3

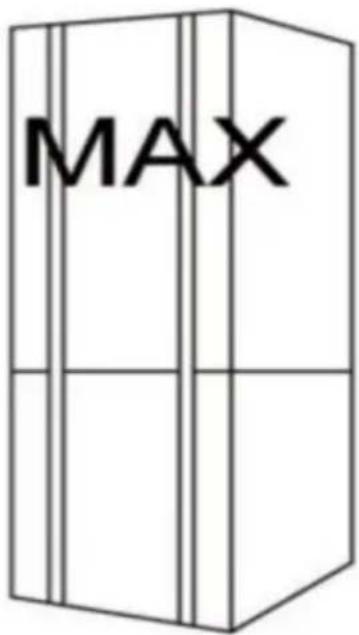

Förvaringsanvisning: stapla inte mer än tre lager. Se fig. 5.

Fig.5

5. Installation

Slaskmaskinen måste installeras inomhus med hård och slät mark under tillräckligt med ljus och ventilation (markens lutning får inte vara mer än 2 grader)

5.1

Reservdelslista Efter rengöring och desinficering måste alla angivna delar i manualen beläggas med smörjolja.

5.2 Placering att installera

Installationsposition måste hyvlas i förväg;

Installationsplatsen måste vara hård och enkel

Installationsskick är tillräckligt med Ijus och ventilation och ren; Driva uttag behövs också;

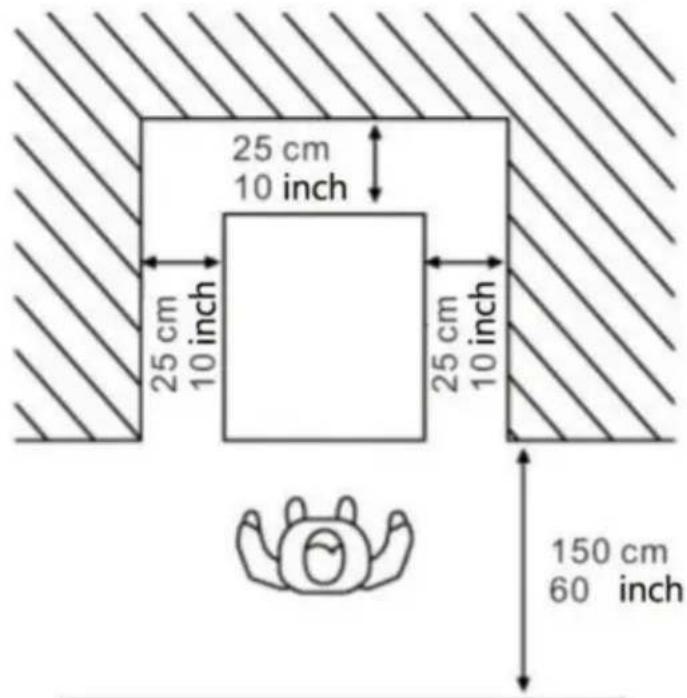

Installationsavständ från andra objekt se nedan fig.6

Fig. 6

5.3 Hantering av förpackningsmaterial

Hantering av förpackningsmaterial separat enligt lokala regler och vi föreslår behåll den för att packa om och skicka i framtiden.

5.4 Elanslutning

Detta jobb får endast utföras av specialiserad teknisk personal.

Innan du ansluter maskinen, se till att huvudströmbrytaren är påslagen.

Köparen ansvarar för den elektriska anslutningen.

Maskinen måste anslutas till elnätet med hjälp av

kontakten monterad på nätsladden. Se till att följa:

De tekniska föreskrifter och standarder som gäller vid installationstillfället;

Uppgifterna som visas på märkskylten på sidan av maskinen.

6. Operation

Slushy(Procentandel socker: y15% )	Om du behöver justerakonsistensen på slush eller glass kan du justera ratt I: föratt justera hårdheten / temperaturen på slush/margaritavin/ glass. "+" : betyder tjockare konsistens /mer Lägre temperatur. "-" : betyder låg konsistens / mycket högre temperatur.
Margarita Wine Slush(Andel sprit. 10%-60%)
Glass(Procentandel glasspulver: y33% )

Obs: När temperaturen inuti skålarna är mycket låg, blir det frosting på utsidan av skålarna, vilket är normalt.

Kontrollera funktionerna innan maskinen körs.

6.1 Förbereda material och röra jämnt. Endast vatten är förbjudet.

Fig. 7

Observera:

Kör enligt tillverkarens anvisningar; Späd och rör om

koncentrerad vätska med vatten i en behållare. Blandningens sockerhalt bör vara mer än 15 %.

Lägre halt kommer att skada skruvarna och växelmotorerna. Om du behöver göra margarita vinslam, häll lämplig

procentandel margarita i behållaren enligt dina behov. Om du vill

göra glass är förhållandet mellan glasspulver och vatten vanligtvis 1

:2,5 eller 1:3, vilket ofta

rekommenderas på glasspulverförpackningen.

Ta bort locket enligt nedanstående riktning:

1. Lyft topplocket;

2.Häll materialet i skålar

Observera: Öppna inte locket med våld.

Varm vätska kan inte läggas i (varm vätska betyder att graden överstiger 40°C 3. Stäng topplocket efter att du har hällt materialet

1. Varning: Innan du ansluter ström eller startar maskinen, lägg material i skål 2. Material kan inte bara vara vatten.
2. Varning: Förbud mot klappning hand i skål fungerar

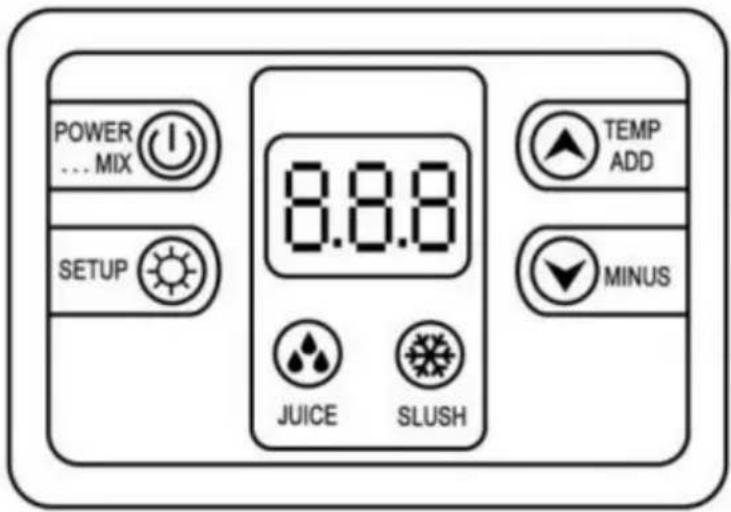

8.8.8	Skärm
	Rengöring/standby-system
	Juicesystem
	Slasksystem
	Temperaturökning
	Temperaturminskning
	Inställningar-knapp

6.2 Starta en 1-BOWL SLUSH MASKIN Modell: XRJ12LX1

Funktion 1 Rengör systemet: Tryck på "POWER MIX KEY", sätt på blandningen

fungera. Tryck på "POWER MIX KEY" igen för att stänga av mixningsfunktionen.

Funktion 2 Gör juice: Tryck på "JUICE KEY", sätt på den kalla drycken funktion och kompressorn slås på. tryck sedan på "POWER MIX KEY" för att stänga juicefunktionen.

Funktion3 Gör slush/margaritavin/glass: Tryck på "SLUSH KEY", slå på slush/margarita vin/glass-funktionen, och kompressorn är påslagen. tryck sedan på "POWER MIX KEY" för att stänga slush/margarita vin/glass funktion.

Funktion 4 Ljus: När den är ansluten, tänds lampan automatiskt. Om du måste stänga av den, bara koppla ur kontakten för ljuskabeln på baksidan av maskinen.

6.3 Starta en 2-BOWL SLUSH MASKIN Modell: XRJ12L X2

Det finns en kontrollpanel under varje skål för att styra denna skål.

Funktion 1 Rengör systemet: Tryck på "POWER MIX KEY" och en på att blanda funktionen. Tryck på "POWER MIX KEY" igen för att stänga av mixningsfunktionen.

Funktion 2 Gör juice: Tryck på "JUICE KEY", sätt på den kalla drycken funktion och kompressorn slås på. tryck sedan på "POWER MIX KEY" för att stänga juicefunktionen.

Funktion3 Gör slush/margaritavin/glass: Tryck på "SLUSH KEY", slå på slush/margarita vin/glass-funktionen, och kompressorn är påslagen. tryck sedan på "POWER MIX KEY" för att stänga slush/margarita vin/glass funktion.

Funktion 4 Ljus: När den är ansluten tänds lampan automatiskt. Om du måste stänga av den, bara koppla ur kontakten för ljuskabeln på baksidan av maskinen.

6.4 Starta en 3-BOWL SLUSH MASKIN Modell: XRJ12L .X3

Det finns en kontrollpanel under varje skål för att styra varje skål.

Funktion 1 Rengör systemet: Tryck på "POWER MIX KEY"sätt på blandningen funktionen. Tryck på "POWER MIX KEY" igen för att stänga av mixningsfunktionen. Funktion 2 Gör juice: Tryck på "JUICE KEY", sätt på den kalla drycken funktion och kompressorn slås på. tryck sedan på "POWER MIX

KEY" för att stänga juicefunktionen.

Funktion3 Gör slush/margaritavin/glass: Tryck på "SLUSH KEY", slå på slush/margarita vin/glass-funktionen, och kompressorn är påslagen. tryck sedan på "POWER MIX KEY" för att stänga slush/margarita vin/glass funktion.

Funktion 4 Ljus: När den är ansluten, tänds lampan automatiskt. Om

du måste stänga av den, bara koppla ur kontakten för ljuskabeln på baksidan av maskinen.

Dra ner handtaget och slask kommer att rinna ut från

OBS: om skölj slask första gången eller efteråt

ett långt stopp, snälla extrudera och slösa lite och sedan fördela kunder.

7. Rengöring och underhåll

Innan du rengör eller underhåller externa delar, se till att huvudströmbrytaren är i av och ur nätsladden.

Alla rengörings- eller underhållsskydd måste bäras (handskar, glasögon och så vidare) baserat på lokal säkerhetsstandard

Vid rengöring eller underhåll, använd enligt nedan.

Använd skyddshandskar mot en olycka.

Använd inte lösningsmedel eller brandfarliga ämnen

Använd inte en hård eller metallsvamp för att rengöra maskinen eller dess delar

Spraya inte vätska till närliggande område.

Tvätta inte delar i skålen

Torka inte delar i ugn eller mikrovågsugn.

Sänk inte ner maskinen i vatten

Spraya inte vattnet direkt på maskinen.

Varmt vatten och lämpligt rengöringsmedel kan användas (i enlighet med lokala lagar).

och regler)

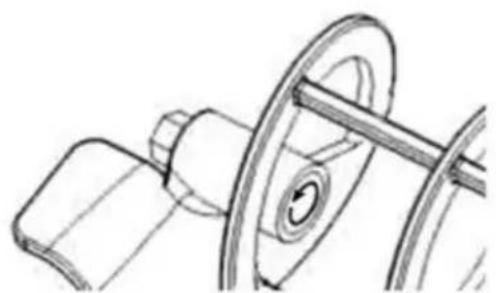

Efter avslutad rengöring, se till att alla skyddskåpor och skydd som har

tagits bort eller öppnats sätts tillbaka på plats och säkras ordentligt.

Renlighet och hygien måste tas på allvar och följa

lokala standarder för att säkerställa kvalificerad avfallshantering.

Skålen måste rengöras minst varje dag och följa lokala lagar och föreskrifter.

Städtider kan läggas till baserat på olika produkter. För mer

information, kontakta tillverkaren. Om maskinen inte kommer att användas

en dag i taget, vänligen rengör utmatningskranarna med en ren trasa.

Även om maskinens komponenter av rostfritt stål, plast och gummi

är lätta att rengöra såväl som dess form, är det fortfarande nödvändigt att förhindra bakterie-

och svamptillväxt på grund av ofullständig rengöring. När kontakten inte är utdragen

ut eller omkopplaren är i öppet läge. Rengör eller underhåll inte

maskinen.

7.1 Töm skålen

Innan du rengör skålen, töm skålen.

Om det är första gången du använder det behöver du inte göra det tomt.

Denna manual förklarar bara en skål som prov.

Andra skålars funktioner är desamma baserat på deras relaterade knapp. Vänligen

klicka på strömbrytaren och knappen "STRIR", häll sedan ut materialet från skålarna.

Innan du tar bort skålen rekommenderas det att ta isär kranen. Efter

rengöring, kranen får inte sättas på igen förrän skålen har ställts på rätt sätt

placerad i sitt säte. Ta bort fästet med handtaget genom att koppla bort

att trycka uppåt, tryck sedan på kolven och fjädern

nedåt, ta bort 0-ringen. Lägg alla reservdelar i ljummet vatten (vatten

temperatur runt 50"C) och rengör som visas i fig.9

Ta inte isär kranar när det finns produkter eller vätska i skålarna.

7.3 Flytta ut skålen och locket

Flytta ut varje skål för att rengöra maskinen.

Flytta ut skålen enligt stegen nedan:

1. Lyft topplocket uppåt och ta ut det. Dra tanken uppåt och utåt för att helt ta bort den från sitt säte.

uppåt och utåt för att helt ta bort den från sitt säte.

1. Ta ut omröraren och omrörarens försegling. Se fig. 10.

7.4 Rengör och desinficera delar

Alla demonterade delar bör rengöras noggrant.

Viktigt: Rengöringssättet har följt lokal gällande hygienstandard.

Viktigt: Rengöringssättet har följt lokala gällande hygienregler.

Häll vatten i behållaren. Blanda sedan desinfektionsmedel med vatten (tillsätt 2% natriumhypoklorit till vatten).

Använd en svamp med desinfektionsmedel för att rengöra skålar, lock och förångare noggrant. Rengör med vatten noggrant.

Häll vatten i behållaren. Blanda sedan desinfektionsmedel med vatten (tillsätt 2% natriumhypoklorit till vatten).

Använd en svamp med desinfektionsmedel för att rengöra skålar, lock och förångare noggrant, och skölj sedan med vatten.

Lägg till desinfektionsmedel i en annan behållare.

Lägg demonterade delar i desinfektionsmedel i 30 minuter.

Skölj noggrant med vatten efter rengöringen.

Torka delarna.

Montera maskinen enligt instruktionerna i avsnitt 7.5.

Använd en svamp med desinfektionsmedel för att rengöra taket och de delar som kommer i kontakt med materialet.

Rengör bottenytan med vatten 2-3 gånger med svampen.

Placera locket på en ren yta och torka det med en trasa.

Det är förbjudet att rengöra med vatten eller desinficera innan du tar bort skyddet.

7.5 Återmontera rengjorda delar

Alla desinficerade delar måste återmonteras noggrant.

Vissa delar behöver smörjas för att fungera normalt.

Sätt packningen (A) på omröraren, se Fig. 12.

Viktigt: Kontrollera packningen regelbundet för skador. Byt ut den vid behov.

Byt ut packningen (A) minst en gång per år. Använd det medföljande fettet för att smörja tätningen (A), se Fig. 13.

Montera packningen (B) och smörj den med fett enligt cirkelpilen, se bild 14.

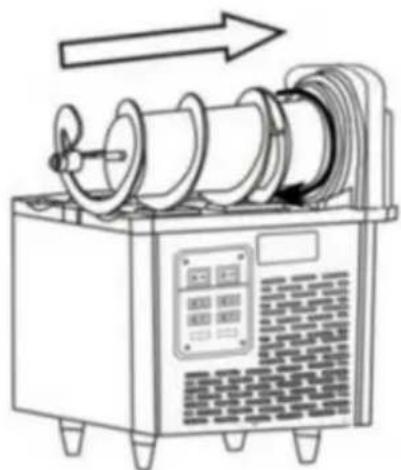

Sätt omröraren på den rostfria stålcylindern som en rak pil, se

Fig. 14. Observera: Justera omröraren till lämplig plats.

Byt ut tätningsringen. När motordelen läcker behöver du

för att byta ut tätningsringen

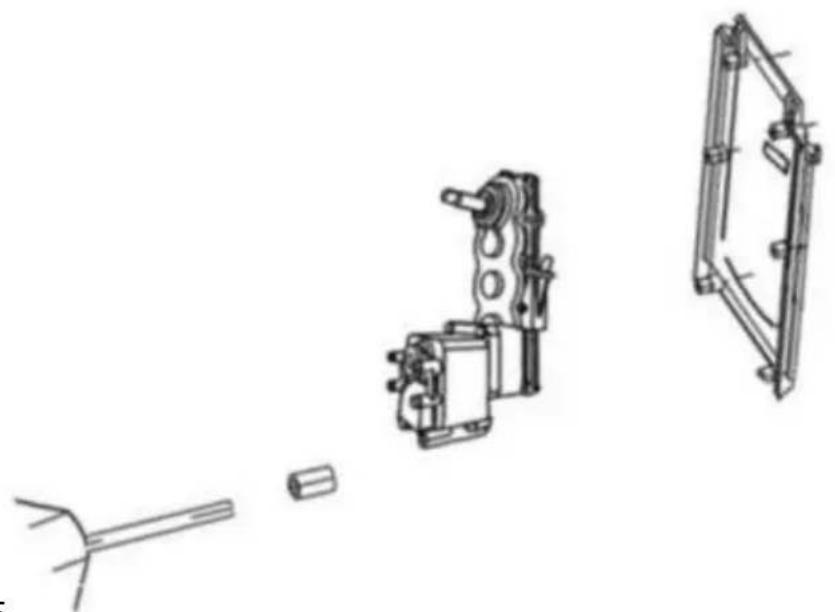

Ta ut motorfästet som är anslutet till motorn och byt sedan ut huvudtätningsring (axelbricka, axeltätning).

Vid byte. Du måste lägga till lite fett. Installera sedan motorn fäste anslutet till motorn.

Se fig.15

Sätt ihop skålen och installera locket som Fig.16

Fig. 16

Installera kranar enligt instruktionerna nedan som Fig.17

1. Smörj bulten helt med fett.
2. Sätt i skruven när kranarna står stadigt.

Observera: installera alla delar enligt figurernas instruktioner.

Vänligen applicera fett väl för att förhindra vätskeläckage.

7.6 Rengöringssteg

Innan du använder denna maskin krävs nedanstående rengöringssteg.

1. Fyll skålen med vatten helt. 2. Starta endast maskinen i rengöringsläge och rör om i 5 minuter. 3. Stäng av maskinen och öppna kranen för att rensa behållaren.

Droppbrickan ska tömmas och rengöras varje dag.

Observera: Alla maskiners droppbrickor bör rengöras.

Droppbrickor måste tömmas och rengöras. Ta ut vattenbrickan genom att lyfta uppåt och sedan utåt.

Tvätta brickan och gallret. Separera med ljummet vatten.

Torka alla komponenter. Sätt tillbaka brickan på plats och tryck ner för att säkra den på maskinen. Placera om gallret ovanpå brickan.

När maskinerna har stannat, rengör med en våt trasa och torka delarna.

7.8 Byt glödlampa

Endast när maskinens ström är avstängd och urkopplad kan glödlampan bytas. Enligt nedanstående bild, öppna den inre luckan, byt ut LED-lampan, efter montering sätt tillbaka innerkåpan väl. Bekräfta att den är stängd.

LED-lampa, efter montering sätt tillbaka innerkåpan väl. Bekräfta att den är stängd.

Endast proffs kan rengöra kondensorn. De kan alla operationssteg väl, med ungefärlig enhet och följa lokala lagar och förordningar strikt

Varning: Maskinens vassa yta kan avslöjas efter demontering av säkerhetsskyddsdelar.

Varning: Maskinens vassa yta kan avslöjas efter demontering av säkerhetsskyddsdelar.

Smutsig kondensor försvagar maskinens funktion.

Kondensorer kan ses efter att säkerhetsskyddsdelar tagits ut.

Även om endast en platta (fram, bak eller sida) inte är installerad, är maskinen också förbjuden att använda.

Operatörer är förbjudna att rengöra kondensorer.

Skyddsdelar måste placeras med skruvmejslar.

Fig:19

Metod för demontering av panel.

7.9.1 Rengöring av kondensorn på enskålsmaskin.

Säkerhetsskyddsdelar behöver skruvmejslar för att fästa och demontera.

1. Lös sidopanelsskruv.
2. Ta ut sidopanelen.
3. Demontera säkerhetsskyddsdelar. Borsta damm från kondensorns yta med torr borste som Fig20.

Efter rengöring av kondensorn, flytta säkerhetsskyddsdelarna.

7.9.2 Rengöring av kondensorn på tvåskålsmaskinen. Enligt följande instruktioner:

1. Lossa besättningarna på bakplattan.
2. Lossa skruvarna på sidoplåten.
3. Ta ut sidopanelen.

Demontera säkerhetsskyddsdelar.

Borsta damm från kondensorns yta med torr borste enligt nedan.

7.10 Schemalagt underhåll

Denna maskin måste underhållas av fackmän regelbundet (minst 1 år).

Regelbundet underhåll kan säkerställa att maskinen och dess delar är i gott skick.

Alla trasiga delar måste bytas ut med originaltillverkarens delar.

När någon del av maskinen är felaktig eller trasig är maskinen förbjuden att använda.

Användaren kan inte underhålla maskinen själv.

Användaren kan inte underhålla maskinen själv.

Elektroniskt avfall måste hanteras enligt 2002/96/EG.

Elektroniskt avfall måste hanteras enligt 2002/96/EG.

Ovanför soptunnan påminner folk om att klassificera skräp. Korrekt avfallshantering skyddar vår miljö.

Ovanför soptunnan påminner folk om att sortera avfallet. Korrekt avfallshantering skyddar vår miljö.

9. Felsökning

Problem	Potentiella skäl	Lösning
Kan inte vända på maskin	Ingen ingångseffekt	Sätt i kontakten i lämpligt uttag
	Inte tryckt på strömbrytaren	Tryck på knappen
Utlopp läcker	Outlet utan vaselin	Tillsätt vaselin på utloppet
	Uttag trasigt	Byt uttag
Skålen läcker	Skålen ska inte installeras i lämplig position	Kontrollera skålens position
	Inget vaselin på skålens tätning ringa	Tillsätt vaselin på tätningsringen
	Dålig tätningsring	Byt tätningsring
Omröraren inte arbetssätt	Slå inte på huvudströmbrytaren Slå	på huvudströmbrytaren
	Skål inuti frysning	Stäng av huvudströmbrytaren och låt isen smälta
Maskinen gör inte slask	Slå inte på huvudströmbrytaren Slå	på huvudströmbrytaren
	Slå inte på Freeze-knappen. Slå på	Freeze-knappen
	Slasktjockleken är det inte lämplig	Justera slasktjockleken
	För smutsig kondensor/dålig ventilation	Rengör kondensorn
	Slammaskin närmar sig det heta läget	Ställ maskinen kallt placera
Omröraren gör bullriga	Sockernivån i vattnet är för låg	Öka sockernivån
	Baksidan av cylindern i rostfritt stål är för torr	Tillsätt lite koncentrerat vatten på den

10. Intelligent elektroniskt ventilsystem

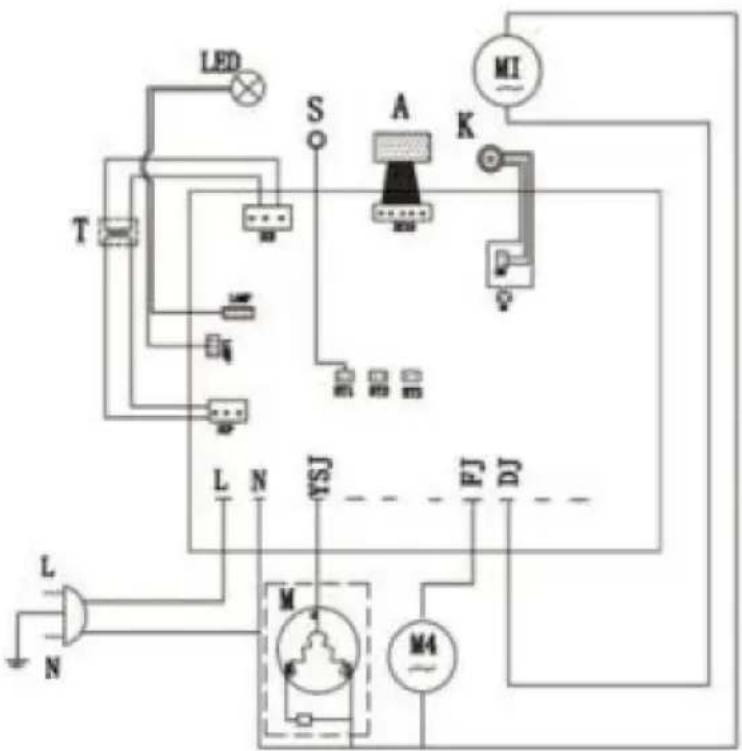

Elektriskt schema-XRJ12LX1

Koda	Delarnas namn
1	Tak
2	Innerskydd
3	Tank
4	Fjädra
5	Kolv
6	Liten tätningsring
7	Hantera
8	Stift av handtag
9	Tanktätningsring
10	Omrörare
11	Bricka av axel
12	Tätning av axel
13	Försegling av omrörare
14	Anslut omröraren
15	Plugg
16	Vänster sidopanel
17	Kondensor
18	Frontpanel
19	Rutnät
20	Vattenbricka
21	Förångare
22	Rörstav

Koda	Delarnas namn
23	Kopparbuske
24	Blanda motor
25	Bakpanel på motorram
26	Fast bräda
27	Bakpanel
28	Magnetventilenhet
29	Fot
30	Kompressor
31	Regenerator av kompressor
32	Säkerhet
33	Motorfläkt
34	Fläkt
35	Sidopanelshandtag
36	Styrkort
37	Höger sidopanel

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
