SP-N4 - Vattenpass Vevor - Gratis bruksanvisning och manual

Produkttyp	Magnetiskt vattenpass (set med 4 vattenpass)
Märke	Vevor
Modell	SP-N4
Ingående längder	10 tum (250 mm), 16 tum (400 mm), 24 tum (600 mm), 48 tum (1200 mm)
Noggrannhet	0,5 mm/m
Mätbara vinklar	10 tum: 0° och 90°; övriga: 0°, 45° och 90°
Magnetisk sida	Endast på 10 tums vattenpasset (nedre arbetsyta)
Material	Lätt aluminium och magnesium (huvudkropp)
Typ av vattenpassrör	Horisontell, vertikal och 45° (beroende på modell)
Uppskattad totalvikt	Cirka 1,5 kg (beroende på vattenpassen)
Strömförsörjning	Ingen (manuellt instrument)
Användning	Horisontell, vertikal och 45° avvägning
Underhåll och rengöring	Rengör arbetsytan före varje användning; förvara plant och fuktfritt; applicera ett tunt lager olja vid längre förvaring
Säkerhet	Använd inte av barn; skydda mot stötar och vibrationer; demontera eller modifiera inte rören
Reservdelar och reparerbarhet	Inga löstagbara delar; vid skada byt ut hela setet
Allmän information	Levereras med förvaringsväska; kontrollera noggrannheten före användning genom att vända vattenpasset 180°

Vanliga frågor - SP-N4 Vevor

Hur kontrollerar jag noggrannheten på mitt vattenpass?

Placera vattenpasset på en plan yta och gör ett märke i ena änden. Notera bubblans läge, vrid sedan vattenpasset 180° och rikta in märkena. Om bubblan återgår till samma läge är vattenpasset korrekt. Upprepa för det vertikala röret på en plan vertikal yta.

Vilka vinklar kan mätas med modell SP-N4?

10 tums vattenpasset mäter vinklarna 0° (horisontell) och 90° (vertikal). Vattenpassen på 16, 24 och 48 tum mäter även vinkeln 45°.

Är alla vattenpass i setet SP-N4 magnetiska?

Nej, endast 10 tums vattenpasset har en magnetisk undersida. De andra vattenpassen (16, 24, 48 tum) är inte magnetiska.

Hur läser jag av vattenpasset korrekt?

För horisontell mätning, vänta tills bubblan stabiliseras mellan de två linjerna på röret. Om den är centrerad är objektet i våg. För vertikal mätning ska bubblan vara centrerad mellan linjerna för att indikera lod.

Vad gör jag om bubblan inte är mellan linjerna vid horisontell mätning?

Om bubblan är till vänster om mittlinjen är vänster sida av objektet högre. Om den är till höger är höger sida högre. Justera objektet därefter.

Hur underhåller jag mitt vattenpass?

Rengör arbetsytan före varje användning för att ta bort smuts och skräp. Förvara plant på en torr plats. Om du inte använder den under en längre tid, applicera ett tunt lager industriolja för att förhindra rost.

Kan jag använda vattenpasset på metallytor?

Ja, men endast 10 tums vattenpasset är magnetiskt. För de andra vattenpassen måste du hålla dem på plats manuellt eller använda en tving.

Vad gör jag om bubblan inte verkar stabilisera sig?

Se till att mätytan är ren och att vattenpasset inte utsätts för vibrationer. Vänta några sekunder så att vätskan stabiliseras. Om problemet kvarstår, kontrollera vattenpassets noggrannhet enligt metoden med 180° rotation.

Levereras vattenpasset med ett fodral?

Ja, modell SP-N4 levereras med en förvaringsväska för att skydda vattenpassen under transport och förvaring.

Kan jag använda vattenpasset för att mäta lutningar?

Vissa vattenpass har extra linjer för att mäta en lutning på 2% (t.ex. hängrännor, terrasser). Modell SP-N4 har inte denna funktion; använd ett vattenpass med lutningsrör eller en lutningsmätare.

BRUKSANVISNING SP-N4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BUBBELNIVÅ

MODELL:SP-N4 /SP-C4/SP-N6/SP-C6

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Bubbla NIVÅ

Modell: SP-N4 /SP-C4/SP-N6/SP-C6

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Produktanvändningsöverväganden

1. Bubble nivå är ett precisionsinstrument som inte kan tas bort, justera och modifiera instrumentdelarna för att undvika att noggrannheten försämras eller skadas.
2. Var uppmärksam på att skydda instrumentets arbetsyta för att undvika repor och repor, annars påverkar det mätresultaten.
3. Kontrollera regelbundet om nivåbubblans installation är stadig, och om ytan är ren och genomskinlig.
4. Torka av instrumentets mätyta före mätning, annars kommer det att påverka mätresultaten.
5. Använd inte instrument i vibrations- eller instabila miljöer
6. Läs tills bubblan stabiliseras
7. Bubblenivåer bör inte användas av barn

PARAMETERLISTA

Modell	SP-N4	SP-C4	SP-N6	SP-C6
längd specification	10 tum×1 st16 tum×1 st24 tum×1 st48 tum × 1 st	10 tum×1 st48 tum × 1 st	10 tum×1 st16 tum×1 st24 tum × 1 st32 tum × 1 st48 tum×1 st78 tum × 1 st	10 tum×1 st16 tum×1 st24 tum × 1 st16 tur32 tum × 1 st24 tur48 tum × 1 st78 tum × 1 st
Magnetisk specification	10 tum	Alla instrument	10 tum×1 st	Alla instrument
Nivå bubbla 0,5 noggrannhet	mm/m

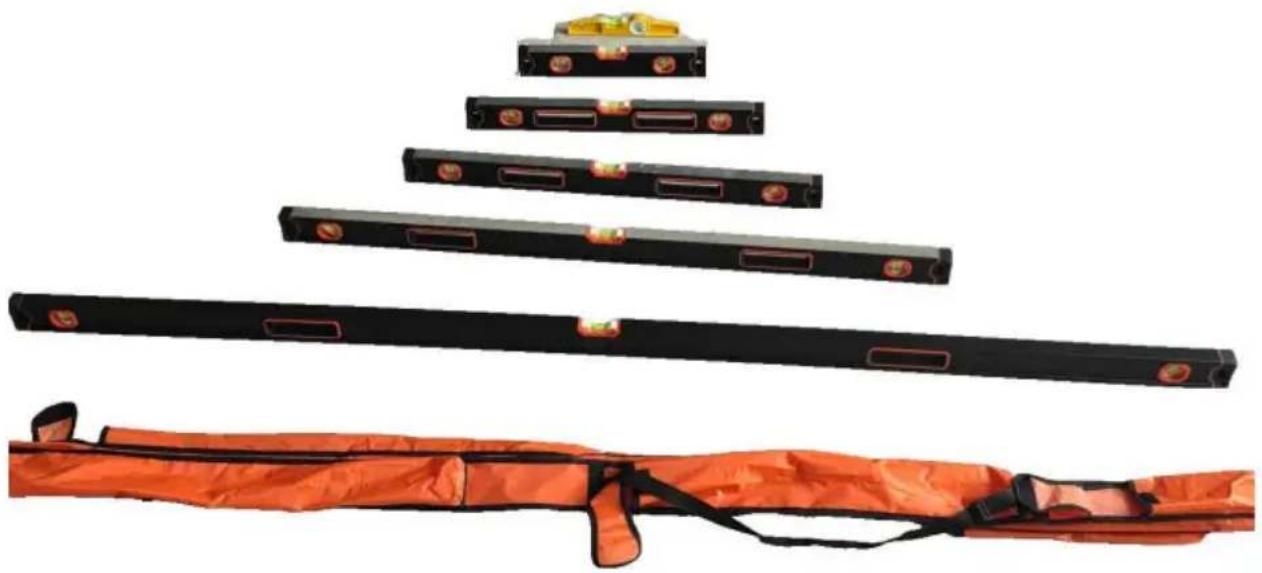

Obs: Modellerna SP-N4, SP-C4, SP-N6 och SP-C6 är alla utrustade med förvaringsväskor.

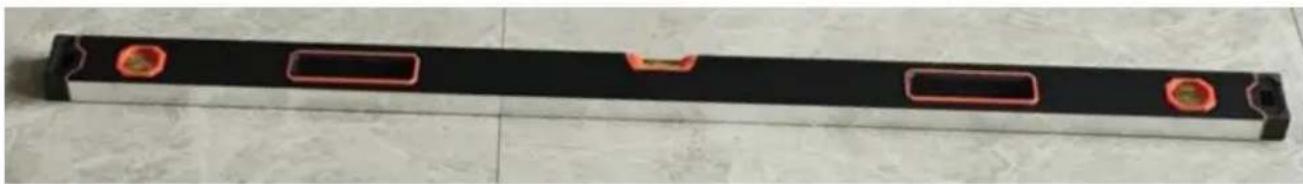

Specifikationer

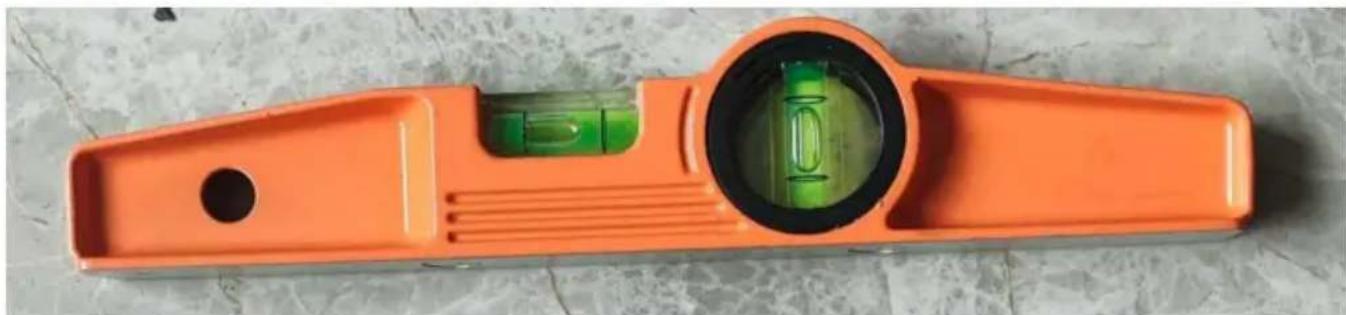

Den 10-tums bubbelnivån är 250 mm nedre arbetsyta med magnetism och mätbara vinklar på 0 och 90 grader.

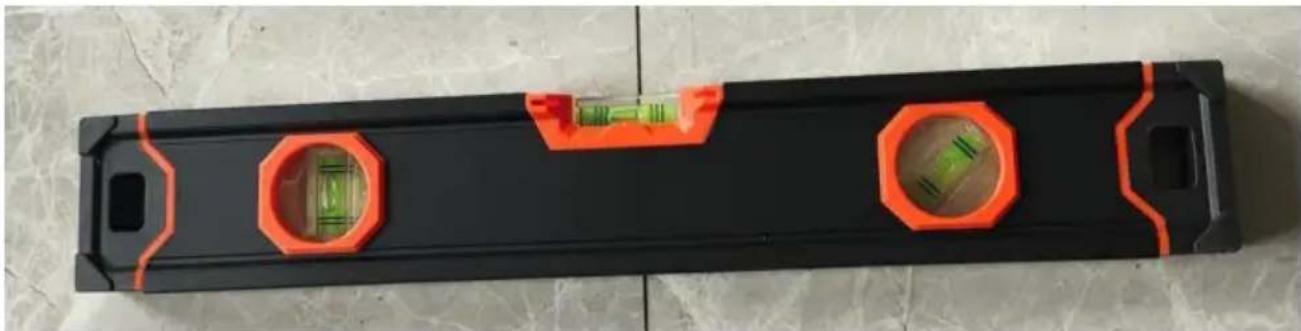

16-tums bubbelnivån är 400 mm lång, med mätbara vinklar på 0,45 och 90 grader. Om du köper modellen SP-C4 eller SP-C6 är den nedre arbetsytan magnetisk, och resten av modellerna är inte magnetiska.

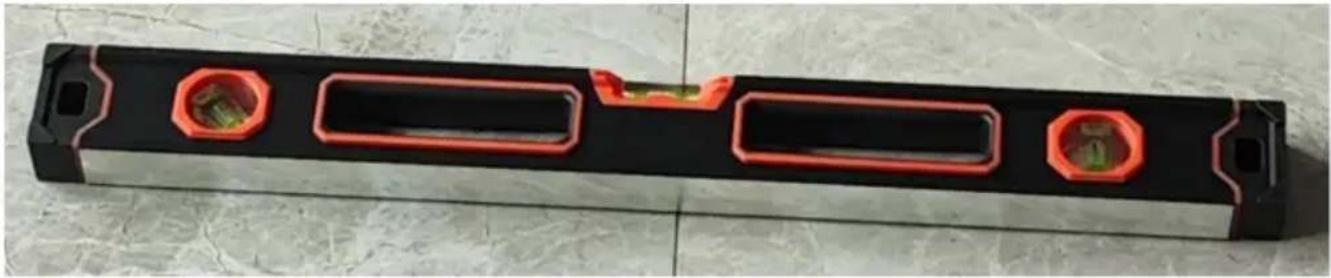

24-tums bubbelnivån är 600 mm lång, med mätbara vinklar på 0,45 och 90 grader. Om du köper modellen SP-C4 eller SP-C6 är den nedre arbetsytan magnetisk, och resten av modellerna är inte magnetiska.

32-tums bubbelnivån är 600 mm lång, med mätbara vinklar på 0,45 och 90 grader. Om du köper modellen SP-C4 eller SP-C6 är den nedre arbetsytan magnetisk, och resten av modellerna är inte magnetiska.

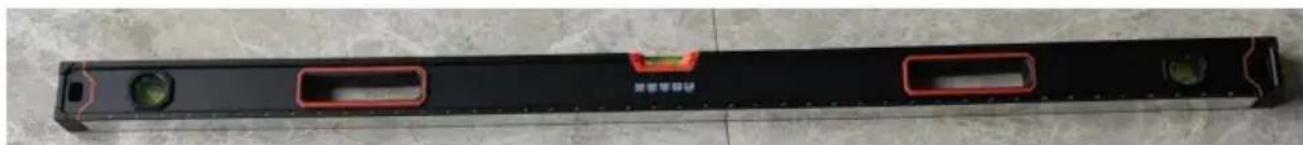

48-tums bubbelnivån är 600 mm lång, med mätbara vinklar på 0,45 och 90 grader. Om du köper modellen SP-C4 eller SP-C6 är den nedre arbetsytan magnetisk, och resten av modellerna är inte magnetiska.

72-tums bubbelnivån är 600 mm lång, med mätbara vinklar på 0,45 och 90 grader. Om du köper modellen SP-C4 eller SP-C6 är den nedre arbetsytan magnetisk, och resten av modellerna är inte magnetiska.

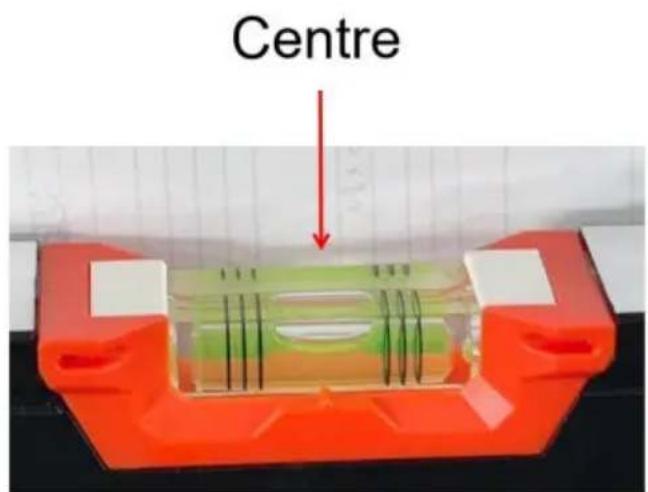

1. När bubblan är i mitten av utjämningsbubblan betyder det att planet för det uppmätta objektet har nätt den valda vinkeln för utjämningsbubblan, annars måste objektets plan justeras igen.

1. Kontrollera ditt vattenpass för noggrannhet före användning. Du kan följa dessa steg • Placera vattenpasset på en plan yta.

2. Gör ett märke i slutet av nivån. • Gör ytterligare
   ett märke längs sidan av nivån, under injektionsflaskan i centrum.

3. Läs av bubblans position. • Vrid nivån 180° från
   ände till ände och rikta in nivån med dina markeringar.

4. Använd vattenpass

Hitta den horisontella, vertikala eller 45 graders flaskan på din nivå och lägg märke till dest två rader. Din nivå har förmodligen två små flaskor eller vätskefyllda rör:

horisontell och vertikal. Du kommer att använda den horisontella flaskan för att hitta den horisontella

plan. Du kommer att märka att flaskan har en bubbla och två linjer i mitten, som kallas riktlinjer. • När du mäter ditt

horisontella objekt, och bubblan faller mellan

de två riktlinjerna, det är platt, jämnt eller "nivå". Ett annat sätt att tänka på

detta är att ett nivåobjekt är helt parallellt med horisonten. • Om du under

din horisontella mätning upptäcker att bubblan är utanför

den vänstra riktlinjen, då är ditt objekts vänstra sida högre än din högra.

På samma sätt, om bubblan är utanför den högra riktlinjen, är din högra sida det högre än din vänstra.

När du mäter ditt vertikala objekt och bubblan faller mellan

två riktlinjer, då är det helt vertikalt, eller "lod". Ett lodobjekt är

vinkelrätt mot jorden. • Om du

under din vertikala mätning upptäcker att bubblan är utanför

den övre riktlinjen, då buktar ditt objekts ovansida framåt. Likaså om

bubblan är utanför den nedre riktlinjen, ditt objekts undersida buktar ut fram.

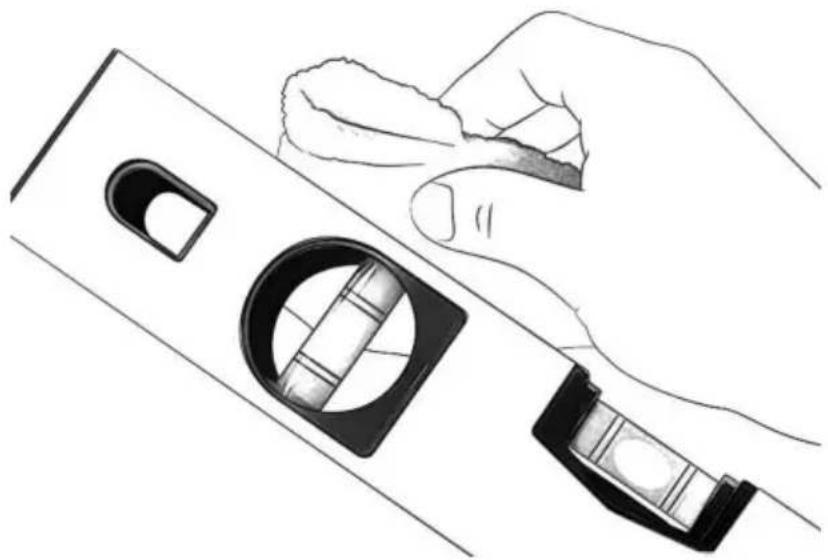

5. Rengör både nivån och föremålet innan du tar din läsning.

Smuts och skräp kan kasta av sig nivån, vilket kan vara känsligt. Precis

att borsta en handskbeklädd hand över nivån och föremålet kan vara tillräckligt för att

säkerställ en korrekt avläsning. Om du använder din nivå ofta, ta bort eventuella

samlat smuts på dess kanter.

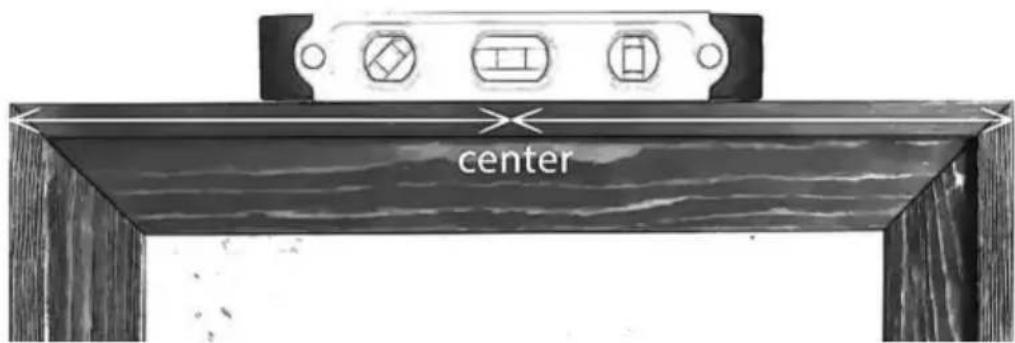

6. Placera din nivå i mitten av ditt objekt.

Ditt horisontella föremål kan vara ett par tegelstenar, en inramad bild, en kortlek eller till och med marken. Under tiden kan ett vertikalt föremål vara en vägg, skåp, dörrkarm eller staketstolpe. Kontrollera först om bubblan är inom

riktlinjer, till höger eller vänster (horisontellt) eller upptill eller nedtill (vertikalt). • Om ditt föremål är mycket brett eller högt kan du upptäcka att det är en medelstor sprit nivå kan inte ge dig en korrekt avläsning på egen hand. I det här fallet

enklaste lösningen är att hitta en högre nivå. Överväg att investera i en nivå på minst 1 meter (3,3 fot) lång för största möjliga mångsidighet. Ett annat alternativ är att v nivån ovanpå en lång eller hög raksträcka under din mätning.

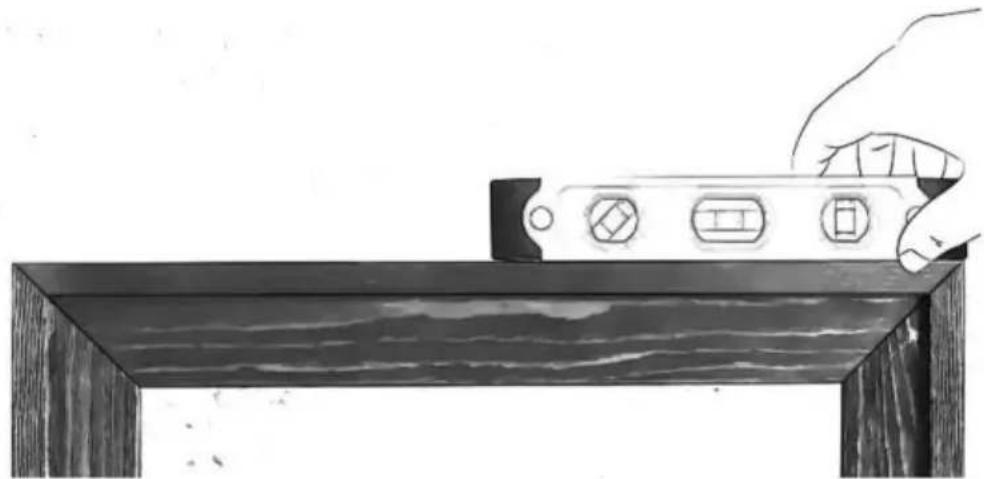

7. Dubbelkolla genom att flytta nivån bort från mitten.

Flytta nivån till höger eller vänster för horisontella avläsningar eller upptill eller nedtill för vertikala avläsningar. Ibland kan nivåer göras bättre, skadas eller defekta, vilket gör deras avläsningar felaktiga. Du kan alltid

dubbelkolla avläsningen genom att placera om nivån på objektet och se till att läsningen är densamma.

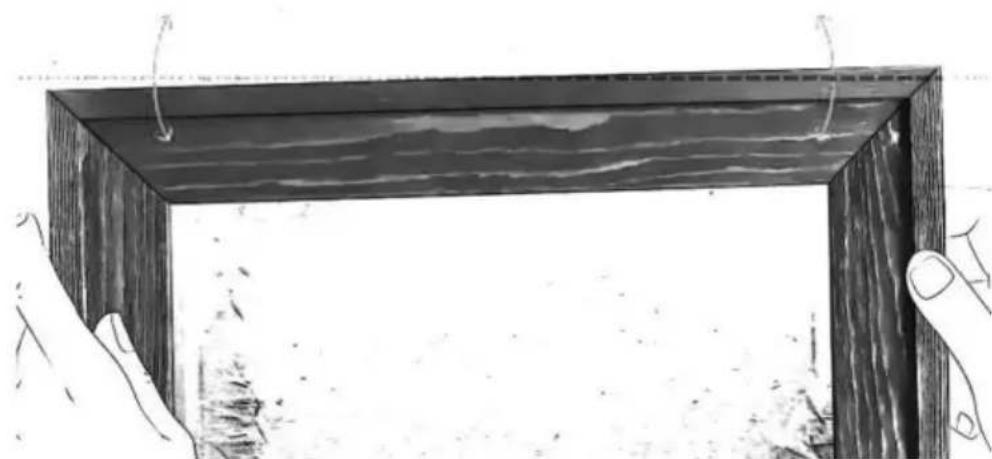

8. Vidta lämpliga åtgärder för att jämna ut ditt objekt om det behövs.

Om du upptäcker att ditt objekt är ojämnt, kan du utjämna det. Till exempel om ditt horisontella föremål är ett par tegelstenar, du kan lägga till mer murbruk und tegelstenen som vilar lägre. Eller, om ditt vertikala föremål är ett skåp, du kan lägga till en utfyllnadsbit mellan skåpet och väggen det vilar på.

- I vissa fall kanske du vill ha en ojämn läsning! Till exempel kommer detta vara fallet om du mäter regnrännor eller en uteplats i horisontalplanet, som måste ha en liten lutning för att rinna av regn ordentligt. Vissa nivåer har två yttre linjer i flaskan, som mäter den 2-procentiga lutning, eller "grad", som krävs för dessa projekt.

horisontella linjalen är lätt att bevara. Den kan hängas någonstans platt på ett bord eller en låda utan att det påverkar dess rakhet och parallellitet. Den är inte tillgänglig för rost om den är av lätt aluminium- och magnesiumkvalitet. Den horisontella linjalen behöver inte vara olja under användning. Förvaring täcks försiktigt med ett tunt lager av vanlig industriolja om den inte används under en längre tid.

- Läs igen. Om nivån är korrekt kommer bubblan att vara i samma position för båda avläsningarna. - För att testa den vertikala flaskan, följ samma procedur mot en plan vertikal yta.
