SP-N4 - Wasserwaage Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Magnetische Wasserwaage (Satz von 4 Wasserwaagen)
Marke	Vevor
Modell	SP-N4
Enthaltene Längen	10 Zoll (250 mm), 16 Zoll (400 mm), 24 Zoll (600 mm), 48 Zoll (1200 mm)
Genauigkeit	0,5 mm/m
Messbare Winkel	10 Zoll: 0° und 90°; andere: 0°, 45° und 90°
Magnetische Seite	Nur bei der 10-Zoll-Wasserwaage (untere Arbeitsfläche)
Material	Leichtes Aluminium und Magnesium (Hauptkörper)
Libellentyp	Horizontal, vertikal und 45° (je nach Modell)
Geschätztes Gesamtgewicht	ca. 1,5 kg (je nach Wasserwaagen)
Stromversorgung	Keine (manuelles Werkzeug)
Verwendung	Horizontales, vertikales und 45°-Nivellieren
Wartung und Reinigung	Reinigen Sie die Arbeitsfläche vor jedem Gebrauch; flach und trocken lagern; bei längerer Lagerung eine dünne Ölschicht auftragen
Sicherheit	Nicht von Kindern benutzen; vor Stößen und Vibrationen schützen; Libellen nicht demontieren oder verändern
Ersatzteile und Reparierbarkeit	Keine austauschbaren Teile; bei Beschädigung das gesamte Produkt ersetzen
Allgemeine Informationen	Wird mit Aufbewahrungstasche geliefert; Genauigkeit vor Gebrauch durch Drehen der Wasserwaage um 180° überprüfen

Häufig gestellte Fragen - SP-N4 Vevor

Wie überprüfe ich die Genauigkeit meiner Wasserwaage?

Legen Sie die Wasserwaage auf eine ebene Fläche und markieren Sie ein Ende. Notieren Sie die Position der Libelle, drehen Sie dann die Wasserwaage um 180° und richten Sie die Markierungen aus. Wenn die Libelle an die gleiche Position zurückkehrt, ist die Wasserwaage genau. Wiederholen Sie den Vorgang für die vertikale Libelle an einer ebenen vertikalen Fläche.

Welche Winkel sind mit dem Modell SP-N4 messbar?

Die 10-Zoll-Wasserwaage misst Winkel von 0° (horizontal) und 90° (vertikal). Die Wasserwaagen mit 16, 24 und 48 Zoll messen auch den 45°-Winkel.

Sind alle Wasserwaagen im Satz SP-N4 magnetisch?

Nein, nur die 10-Zoll-Wasserwaage hat eine magnetische Unterseite. Die anderen Wasserwaagen (16, 24, 48 Zoll) sind nicht magnetisch.

Wie lese ich die Libelle richtig ab?

Bei horizontaler Messung warten Sie, bis sich die Libelle zwischen den beiden Linien der Röhre stabilisiert. Wenn sie zentriert ist, ist das Objekt waagerecht. Bei vertikaler Messung muss die Libelle zwischen den Linien zentriert sein, um die Lotrichtung anzuzeigen.

Was tun, wenn die Libelle bei einer horizontalen Messung nicht zwischen den Linien ist?

Wenn die Libelle links von der Mittellinie ist, ist die linke Seite des Objekts höher. Wenn sie rechts ist, ist die rechte Seite höher. Passen Sie das Objekt entsprechend an.

Wie pflege ich meine Wasserwaage?

Reinigen Sie die Arbeitsfläche vor jedem Gebrauch, um Schmutz und Ablagerungen zu entfernen. Lagern Sie sie flach an einem trockenen Ort. Wenn Sie sie längere Zeit nicht verwenden, tragen Sie eine dünne Schicht Industrieöl auf, um Rost zu vermeiden.

Kann ich die Wasserwaage auf Metalloberflächen verwenden?

Ja, aber nur die 10-Zoll-Wasserwaage ist magnetisch. Bei den anderen Wasserwaagen müssen Sie sie manuell halten oder eine Zwinge verwenden.

Was tun, wenn die Libelle scheinbar nicht stabil wird?

Stellen Sie sicher, dass die Messfläche sauber ist und die Wasserwaage keinen Vibrationen ausgesetzt ist. Warten Sie einige Sekunden, bis sich die Flüssigkeit stabilisiert. Wenn das Problem weiterhin besteht, überprüfen Sie die Genauigkeit der Wasserwaage mit der 180°-Drehmethode.

Wird die Wasserwaage mit einer Tasche geliefert?

Ja, das Modell SP-N4 wird mit einer Aufbewahrungstasche geliefert, um die Wasserwaagen beim Transport und bei der Lagerung zu schützen.

Kann ich die Wasserwaage zum Messen von Gefällen verwenden?

Einige Wasserwaagen haben zusätzliche Linien zur Messung eines 2% Gefälles (Dachrinnen, Terrassen). Das Modell SP-N4 hat diese Funktion nicht; verwenden Sie eine Wasserwaage mit Gefällelibelle oder einen Neigungsmesser.

BEDIENUNGSANLEITUNG SP-N4 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

WASSERWAAGE

MODELL: SP-N4 / SP-C4 / SP-N6 / SP-C6

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wasserwaage

Modell: SP-N4 /SP-C4/SP-N6/SP-C6

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Überlegungen zur Produktverwendung

1. Eine Wasserwaage ist ein Präzisionsinstrument, dessen Teile nicht entfernt, eingestellt oder verändert werden können, um eine Verschlechterung der Genauigkeit oder eine Beschädigung zu vermeiden.
2. Achten Sie darauf, die Arbeitsfläche des Instruments zu schützen, um zu vermeiden Kratzer und Schrammen, sonst wird es die Messergebnisse beeinflussen.
3. Überprüfen Sie regelmäßig, ob die Libelle fest sitzt und ob

Die Oberfläche ist sauber und transparent.
4. Wischen Sie vor der Messung die Messoberfläche des Instruments ab, da sonst die Messergebnisse beeinträchtigt werden.
5. Verwenden Sie keine Instrumente bei Vibrationen oder instabilen Umgebungen
6. Lesen Sie, bis sich die Blase stabilisiert
7. Wasserwaagen sollten nicht von Kindern verwendet werden

PARAMETERLISTE

Modell	SP-N4	SP-C4	SP-N6	SP-C6
LängeSpezifikation	10 Zoll × 1 Stück16 Zoll × 1 Stück24 Zoll × 1 Stück48 Zoll × 1 Stück	10 Zoll × 1 Stück16 Zoll × 1 Stück48 Zoll × 1 Stück	10 Zoll × 1 Stück16 Zoll × 1 Stück24 Zoll × 1 Stück32 Zoll × 1 Stück48 Zoll × 1 Stück78 Zoll × 1 Stück	10 Zoll × 1 Stück16 Zoll × 1 Stück24 Zoll × 1 Stück32 Zoll × 1 Stück24 Zoll × 1 Stück78 Zoll × 1 Stück
MagnetischSpezifikation	10 Zoll	AlleInstrumente	10 Zoll × 1 Stück	AlleInstrumente
EbeneBlaseGenauigkeit	0,5 mm/m

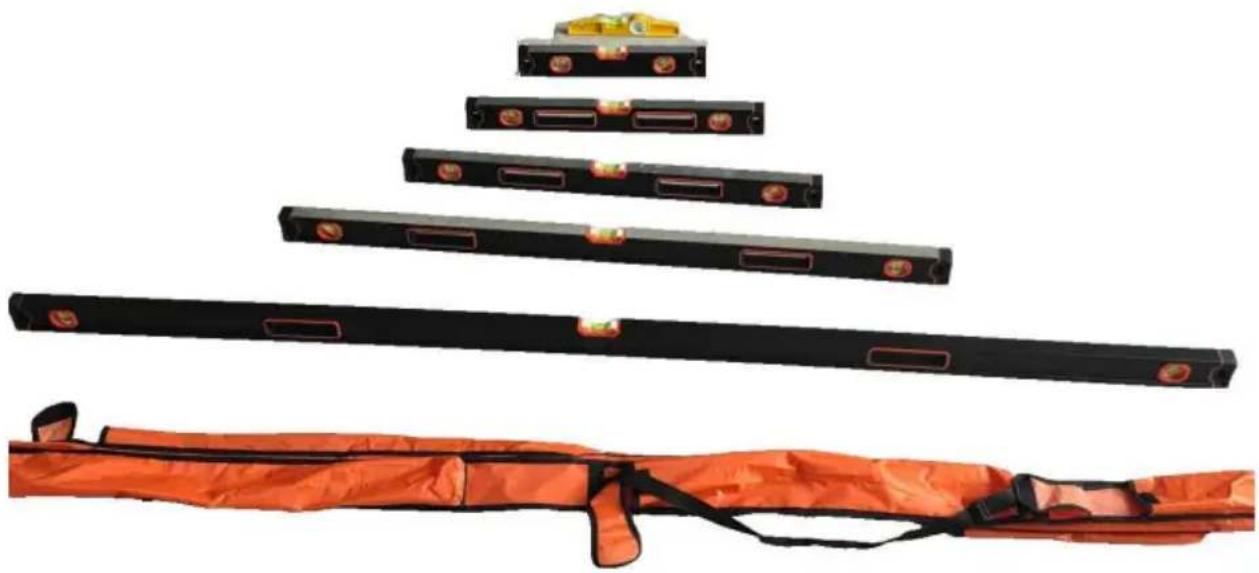

Hinweis: Die Modelle SP-N4, SP-C4, SP-N6 und SP-C6 sind alle mit Aufbewahrungstaschen ausgestattet.

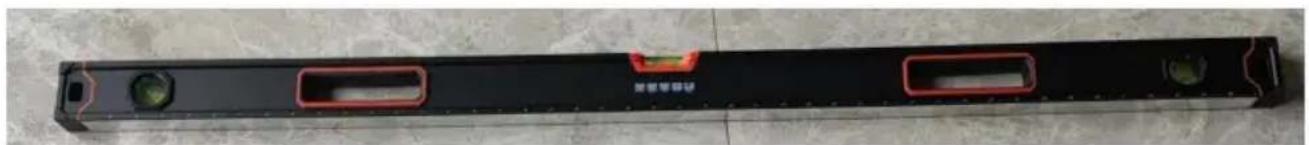

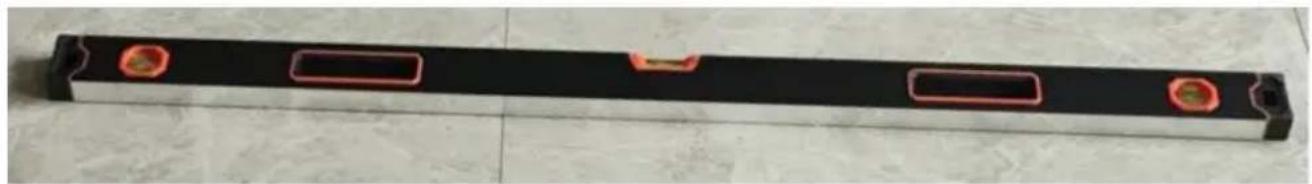

Technische Daten

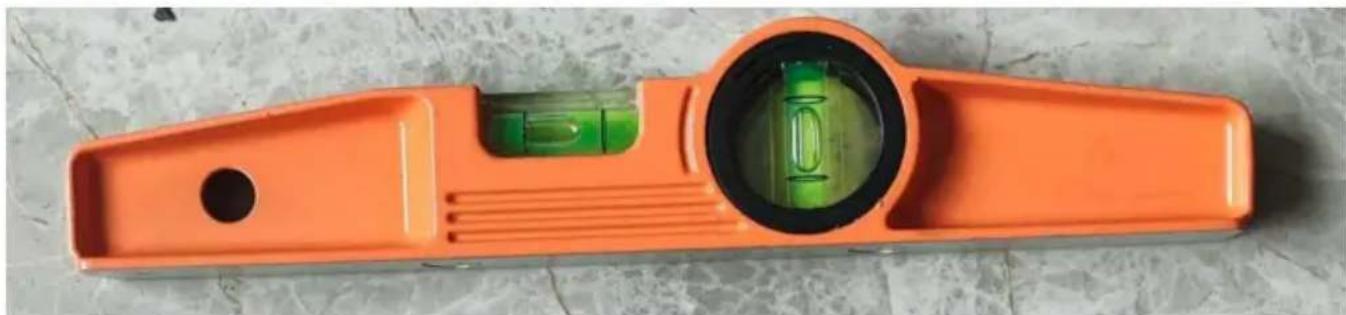

Die 10-Zoll-Wasserwaage hat eine Länge von 250 mm, eine untere Arbeitsfläche mit Magnetismus und messbaren Winkeln von 0 und 90 Grad.

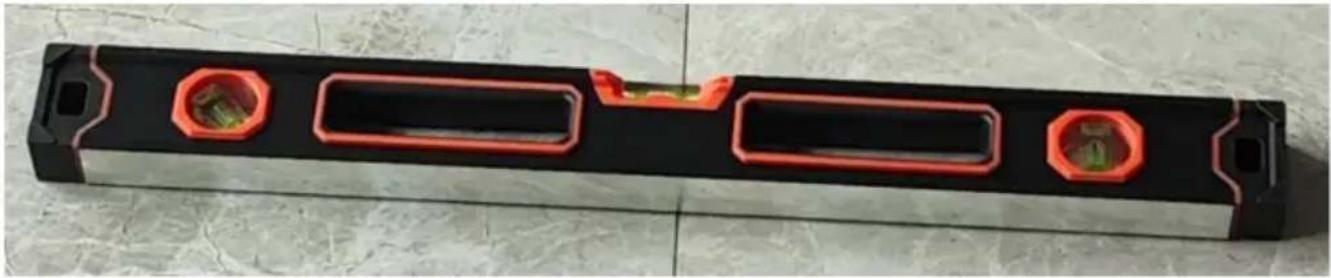

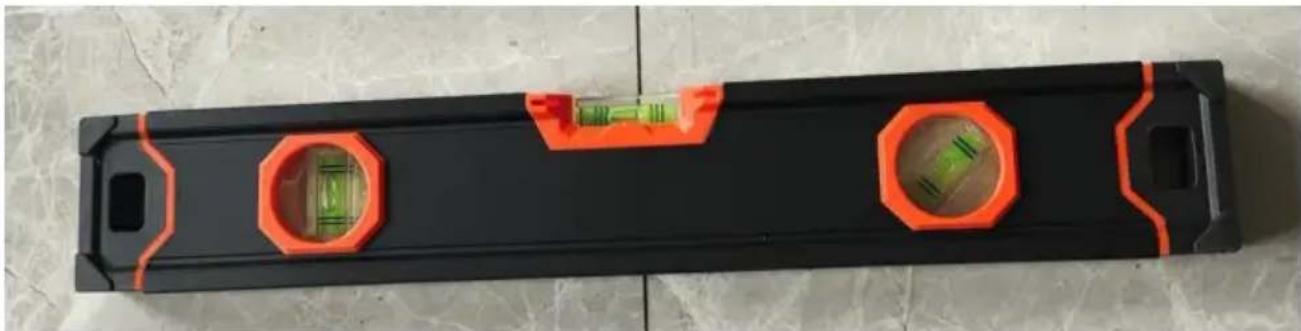

Die 16-Zoll-Wasserwaage ist 400 mm lang und hat messbare Winkel von 0,45 und 90 Grad. Wenn Sie das Modell SP-C4 oder SP-C6 kaufen, ist die untere Arbeitsfläche magnetisch, die übrigen Modelle sind nicht magnetisch.

Die 24-Zoll-Wasserwaage ist 600 mm lang und hat messbare Winkel von 0,45 und 90 Grad. Wenn Sie das Modell SP-C4 oder SP-C6 kaufen, ist die untere Arbeitsfläche magnetisch, die übrigen Modelle sind nicht magnetisch.

Die 32-Zoll-Wasserwaage ist 600 mm lang und hat messbare Winkel von 0,45 und 90 Grad. Wenn Sie das Modell SP-C4 oder SP-C6 kaufen, ist die untere Arbeitsfläche magnetisch, die übrigen Modelle sind nicht magnetisch.

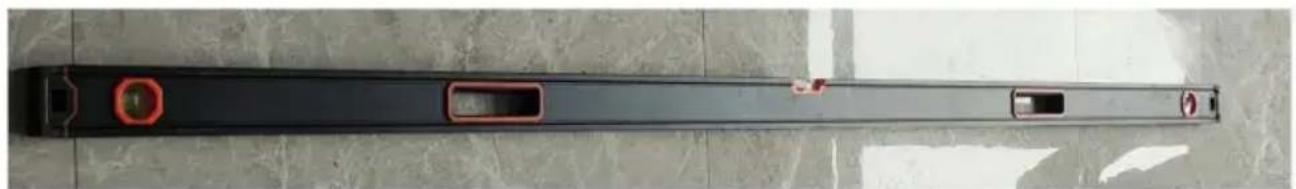

Die 48-Zoll-Wasserwaage ist 600 mm lang und hat messbare Winkel von 0,45 und 90 Grad. Wenn Sie das Modell SP-C4 oder SP-C6 kaufen, ist die untere Arbeitsfläche magnetisch, die übrigen Modelle sind nicht magnetisch.

Die 72-Zoll-Wasserwaage ist 600 mm lang und hat messbare Winkel von 0,45 und 90 Grad. Wenn Sie das Modell SP-C4 oder SP-C6 kaufen, ist die untere Arbeitsfläche magnetisch, die übrigen Modelle sind nicht magnetisch.

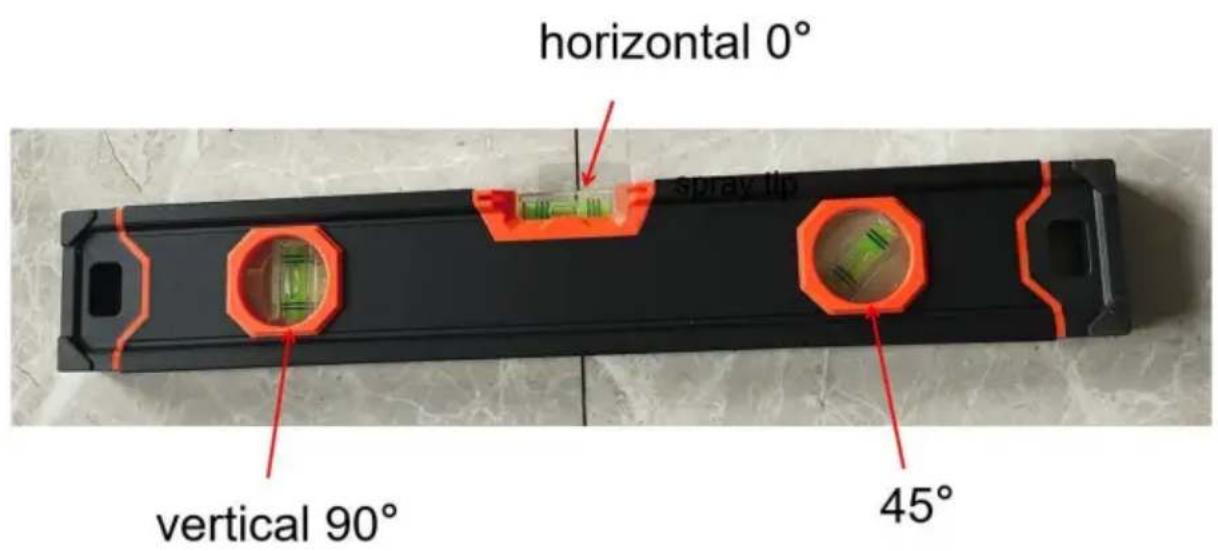

1. Das Diagramm zeigt in allen Winkeln eine horizontale Blase.

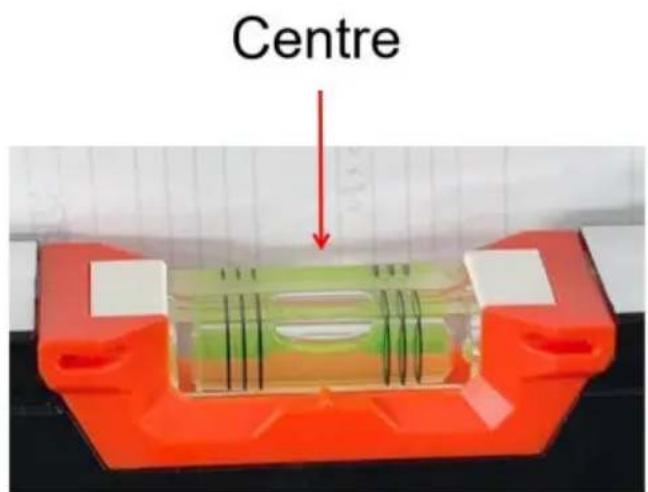

2.Wenn sich die Blase in der Mitte der Nivellierblase befindet, bedeutet dies, dass die Ebene des gemessenen Objekts den ausgewählten Winkel der Nivellierblase erreicht hat, andernfalls muss die Ebene des Objekts erneut angepasst werden.

1. Überprüfen Sie vor der Verwendung die Genauigkeit Ihrer Wasserwaage.

Sie können diese Schritte befolgen: •

Legen Sie die Wasserwaage auf eine ebene Fläche.

• Machen Sie eine Markierung am Ende der Wasserwaage.
• Machen Sie eine weitere Markierung an der Seite der Wasserwaage, unter der Ampulle in der Center.
• Lesen Sie die Position der Blase ab. • Drehen Sie die

Wasserwaage um 180° von einem Ende zum anderen und richten Sie die Wasserwaage an Ihren Markierungen aus.

4. Verwenden Sie Wasserwaagen

Suchen Sie die horizontale, vertikale oder 45-Grad-Libelle auf Ihrer Wasserwaage und beachten Sie deren zwei Linien. Ihre Wasserwaage hat wahrscheinlich zwei kleine Fläschchen oder mit Flüssigkeit gefüllte Röhrchen:

horizontal und vertikal. Sie verwenden die Horizontallibelle, um die horizontale

Ebene. Sie werden feststellen, dass die Libelle eine Blase und zwei Linien in der Mitte hat, die als Leitlinien bezeichnet werden. • Wenn Sie Ihr

horizontales Objekt messen und die Blase zwischen die beiden Richtlinien, es ist flach, eben oder „eben“. Eine andere Art zu denken über Dies bedeutet, dass ein waagerechter Gegenstand vollkommen parallel zum Horizont ist. • Wenn Sie bei Ihrer horizontalen Messung feststellen, dass die Blase außerhalb die linke Hilfslinie, dann ist die linke Seite Ihres Objekts höher als Ihre rechte.

Wenn die Blase außerhalb der rechten Hilfslinie liegt, ist Ihre rechte Seite höher als links. • Wenn Sie

Ihr vertikales Objekt messen und die Blase zwischen den zwei Hilfslinien, dann ist es vollkommen vertikal oder „lotrecht“. Ein lotrechter Gegenstand ist senkrecht zur Erde. • Wenn Sie bei

Ihrer vertikalen Messung feststellen, dass die Blase außerhalb die obere Leitlinie, dann wölbt sich die Oberseite Ihres Objekts nach vorne. Ebenso, wenn Die Blase befindet sich außerhalb der unteren Hilfslinie. Die Unterseite Ihres Objekts wölbt sich nach vorne.

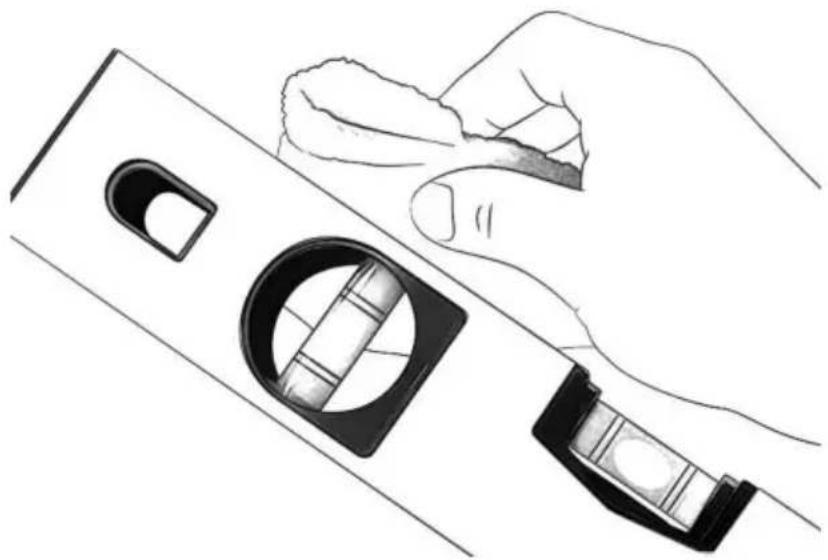

5. Reinigen Sie sowohl die Wasserwaage als auch das Objekt, bevor Sie die Messung durchführen.

Schmutz und Ablagerungen können den Pegel beeinträchtigen, der empfindlich sein kann.

Es reicht aus, mit einer behandschuhten Hand über die Ebene und das Objekt zu streichen, um Wenn Sie die Wasserwaage häufig verwenden, entfernen Sie alle

An den Rändern hat sich Schmutz angesammelt.

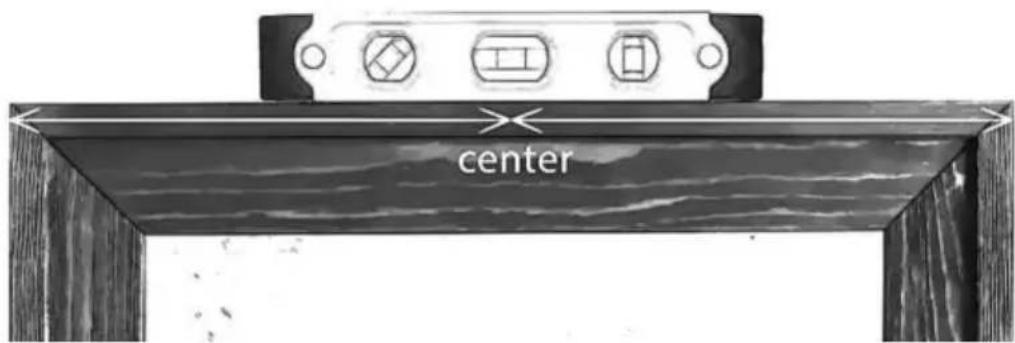

6.Positionieren Sie Ihre Wasserwaage in der Mitte Ihres Objekts.

Ihr horizontales Objekt könnte ein paar Ziegelsteine, ein gerahmtes Bild, ein Deck oder sogar der Bode sein. Ein vertikales Objekt könnte dagegen eine Wand, ein Schrank, ein Türrahmen oder ein Zaunpfahl sein. Überprüfen Sie zunächst, ob sich die Blase innerhalb der

Richtlinien, rechts oder links (horizontal) oder oben oder unten (vertikal). • Wenn Ihr Objekt sehr breit oder hoch ist, werden Sie möglicherweise feststellen, dass ein Spiritus normaler Größe allein keine genauen Messwerte liefern. In diesem Fall ist der

Die einfachste Lösung ist, ein höheres Level zu finden. Erwägen Sie die Investition in ein Level bei mindestens 1 Meter lang für die größte Vielseitigkeit. Eine andere Möglichkeit ist, sich auszuruhen Legen Sie während der Messung die Wasserwaage auf ein langes oder hohes Lineal.

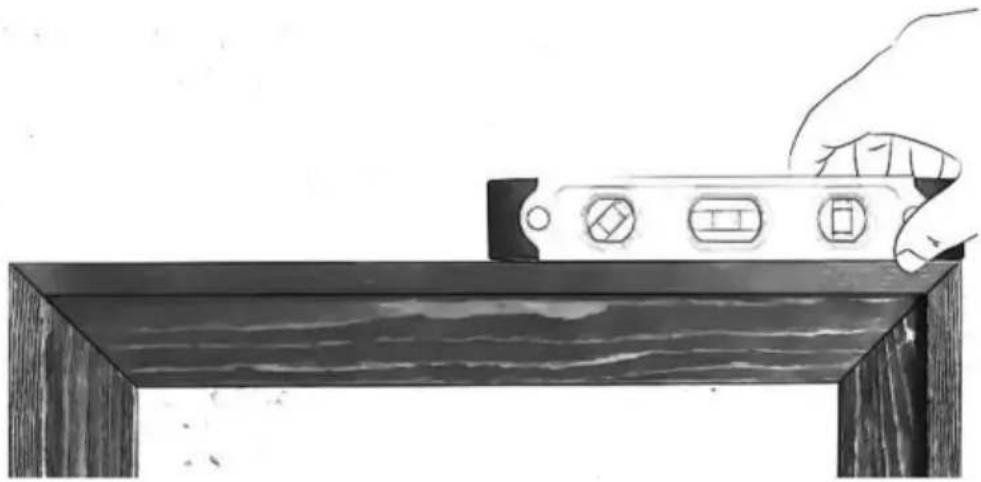

7. Überprüfen Sie dies noch einmal, indem Sie die Wasserwaage von der Mitte weg bewegen.

Bewegen Sie die Wasserwaage nach rechts oder links für horizontale Messungen oder nach oben oder unten für vertikale Messwerte. Manchmal könnten Ebenen besser gemacht, beschädigt oder defekt, was die Messwerte verfälscht. Sie können jederzeit

Überprüfen Sie den Messwert, indem Sie die Wasserwaage erneut auf das Objekt positionieren und Stellen Sie sicher, dass die Messwerte identisch sind.

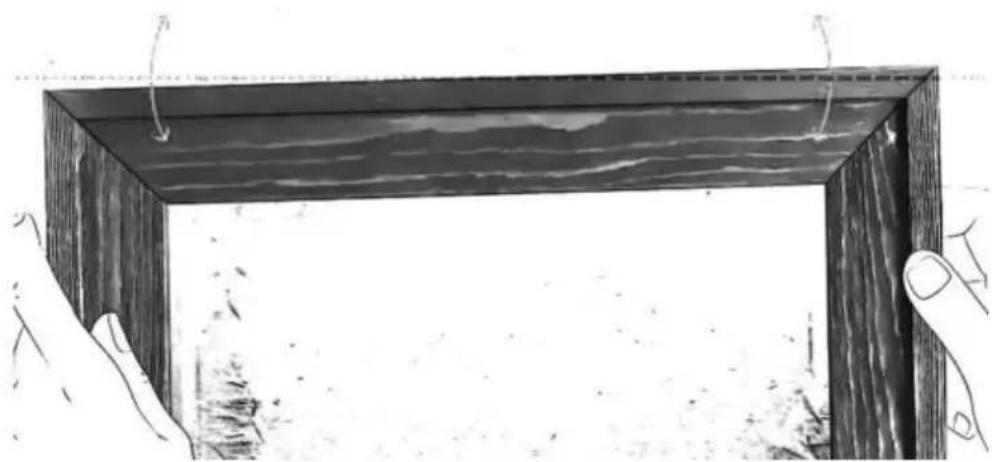

8. Ergreifen Sie bei Bedarf die entsprechenden Maßnahmen, um Ihr Objekt auszurichten.

Wenn Sie feststellen, dass Ihr Objekt nicht eben ist, können Sie es nivellieren. Wenn zum Beispiel Ihr horizontales Objekt ist ein paar Ziegel, Sie können mehr Mörtel unter der Stein, der tiefer liegt. Oder, wenn Ihr vertikales Objekt ein Schrank ist, Möglicherweise fügen Sie zwischen dem Schrank und der Wand, auf der er ruht, ein Füllstück hinzu.

- In manchen Fällen möchten Sie vielleicht eine ungleichmäßige Messung! Dies wird zum Beispiel Dies kann der Fall sein, wenn Sie Regenrinnen oder eine Terrasse auf der horizontalen Ebene messen, die eine leichte Neigung aufweisen muss, damit Regen richtig abfließen kann. Einige Ebenen haben zwei Äußere Linien in der Libelle, die die für diese Projekte erforderliche 2-prozentige Steigung oder „Neigung“ messen.

horizontale Lineal lässt sich leicht pflegen. Es kann irgendwo flach auf einem Tisch oder einer Schublade aufgehängt werden, ohne dass seine Geradlinigkeit und Parallelität beeinträchtigt werden. Es ist nicht anfällig für Rost, da es aus leichtem Aluminium und Magnesium besteht. Das horizontale Lineal muss während des Gebrauchs nicht geölt werden. Bei längerer Nichtbenutzung wird es zur Aufbewahrung vorsichtig mit einer dünnen Schicht gewöhnlichen Industrieöls bes

• Nehmen Sie eine weitere Messung vor. Wenn die Wasserwaage richtig ist, befindet sich die Blase bei beiden Messungen an derselben Position.
• Um die vertikale Libelle zu testen, führen Sie dasselbe Verfahren an einer flachen vertikalen Oberfläche durch.
