SP-N4 - Poziomica Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Poziomica magnetyczna (zestaw 4 poziomnic)
Marka	Vevor
Model	SP-N4
Dołączone długości	10 cali (250 mm), 16 cali (400 mm), 24 cale (600 mm), 48 cali (1200 mm)
Dokładność	0,5 mm/m
Mierzone kąty	10 cali: 0° i 90°; pozostałe: 0°, 45° i 90°
Powierzchnia magnetyczna	Tylko na poziomnicy 10 cali (dolna powierzchnia robocza)
Materiał	Lekkie aluminium i magnez (główny korpus)
Rodzaj libelli	Pozioma, pionowa i 45° (w zależności od modelu)
Szacunkowa waga całkowita	Około 1,5 kg (w zależności od poziomnic)
Zasilanie	Brak (instrument ręczny)
Zastosowanie	Poziomowanie poziome, pionowe i pod kątem 45°
Konserwacja i czyszczenie	Czyścić powierzchnię roboczą przed każdym użyciem; przechowywać płasko, z dala od wilgoci; w przypadku dłuższego przechowywania nałożyć cienką warstwę oleju
Bezpieczeństwo	Nie używać przez dzieci; chronić przed wstrząsami i wibracjami; nie demontować ani nie modyfikować libelli
Części zamienne i możliwość naprawy	Brak części wymiennych; w przypadku uszkodzenia wymienić całość
Informacje ogólne	Dostarczany z pokrowcem; przed użyciem sprawdzić dokładność, obracając poziomicę o 180°

Często zadawane pytania - SP-N4 Vevor

Jak sprawdzić dokładność mojej poziomnicy?

Połóż poziomicę na płaskiej powierzchni i zrób znak na jednym końcu. Zanotuj położenie pęcherzyka, a następnie obróć poziomicę o 180°, wyrównując znaki. Jeśli pęcherzyk powróci do tego samego położenia, poziomica jest dokładna. Powtórz czynność dla libelli pionowej na płaskiej powierzchni pionowej.

Jakie kąty można mierzyć modelem SP-N4?

Poziomica 10 cali mierzy kąty 0° (poziomy) i 90° (pionowy). Poziomice 16, 24 i 48 cali mierzą również kąt 45°.

Czy wszystkie poziomnice w zestawie SP-N4 są magnetyczne?

Nie, tylko poziomica 10 cali ma dolną powierzchnię magnetyczną. Pozostałe poziomnice (16, 24, 48 cali) nie są magnetyczne.

Jak prawidłowo odczytać pęcherzyk?

W przypadku pomiaru poziomego poczekaj, aż pęcherzyk ustabilizuje się między dwiema liniami libelli. Jeśli jest wyśrodkowany, obiekt jest wypoziomowany. W przypadku pomiaru pionowego pęcherzyk musi być wyśrodkowany między liniami, aby wskazywać pion.

Co zrobić, jeśli pęcherzyk nie znajduje się między liniami podczas pomiaru poziomego?

Jeśli pęcherzyk znajduje się na lewo od linii środkowej, lewa strona obiektu jest wyższa. Jeśli jest po prawej stronie, prawa strona jest wyższa. Dostosuj odpowiednio obiekt.

Jak konserwować moją poziomicę?

Czyść powierzchnię roboczą przed każdym użyciem, aby usunąć brud i zanieczyszczenia. Przechowuj płasko w suchym miejscu. Jeśli nie używasz jej przez dłuższy czas, nałóż cienką warstwę oleju przemysłowego, aby zapobiec rdzy.

Czy mogę używać poziomnicy na powierzchniach metalowych?

Tak, ale tylko poziomica 10 cali jest magnetyczna. W przypadku pozostałych poziomnic należy przytrzymać je ręcznie lub użyć zacisku.

Co zrobić, jeśli pęcherzyk wydaje się nie stabilizować?

Upewnij się, że powierzchnia pomiarowa jest czysta, a poziomica nie podlega wibracjom. Odczekaj kilka sekund, aż płyn się ustabilizuje. Jeśli problem będzie się powtarzał, sprawdź dokładność poziomnicy metodą obrotu o 180°.

Czy poziomica jest dostarczana z pokrowcem?

Tak, model SP-N4 jest dostarczany z pokrowcem do ochrony poziomnic podczas transportu i przechowywania.

Czy mogę używać poziomnicy do pomiaru spadków?

Niektóre poziomice mają dodatkowe linie do pomiaru spadku 2% (rynny, tarasy). Model SP-N4 nie posiada tej funkcji; użyj poziomnicy z libellą do spadków lub inklinometru.

INSTRUKCJA OBSŁUGI SP-N4 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

POZIOMNICA BĄBELKOWA

MODEL: SP-N4 / SP-C4 / SP-N6 / SP-C6

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

POZIOM BĄBELKOWY

Modele: SP-N4 / SP-C4 / SP-N6 / SP-C6

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Zagadnienia dotyczące użytkowania produktu

1. Poziomica pęcherzykowa jest precyzyjnym przyrządem, którego części nie można demontować, regulować ani modyfikować, aby uniknąć obniżenia dokładności lub uszkodzenia.
2. Należy zwrócić uwagę na ochronę powierzchni roboczej instrumentu, aby uniknąć zarysowań i zadrapań, gdyż może to mieć wpływ na wyniki pomiarów.
3. Regularnie sprawdzaj, czy poziomica jest dobrze zamocowana i czy powierzchnia jest czysta i przezroczysta.
4. Przed dokonaniem pomiaru należy wytrzeć powierzchnię pomiarową urządzenia, w przeciwnym razie może to mieć wpływ na wyniki pomiaru.
5. Nie używaj instrumentów w środowiskach, w których występują wibracje lub niestabilność. 6. Czytaj, aż pęcherzyk się ustabilizuje.
6. Poziomice bąbelkowe nie powinny być używane przez dzieci.

LISTA PARAMETRÓW

Model	SP-N4	SP-C4	SP-N6	SP-C6
długość	10 cali×1 szt.16 cali × 1 szt.24 cale×1 szt.specyfikacja48 cali×1 szt.	Wyszatkainstrumenty	10 cali×1 szt.16 cali × 1 szt.24 cale×1 szt.32 cale×1 szt.48 cali × 1 szt.78 cali × 1 szt.	10 cali×1 szt.16 cali × 1 szt.10 cali×1 szt.24 cale×1 szt.16 cali × 1 szt.32 cale×1 szt.24 cale×1 szt.48 cali × 1 szt.48 cali × 1 szt.78 cali × 1 szt.
Magnetycznyspecyfikacja	10 cali		10 cali×1 szt.	Wyszatkainstrumenty
Poziombańka 0,5 mm/mdokładność

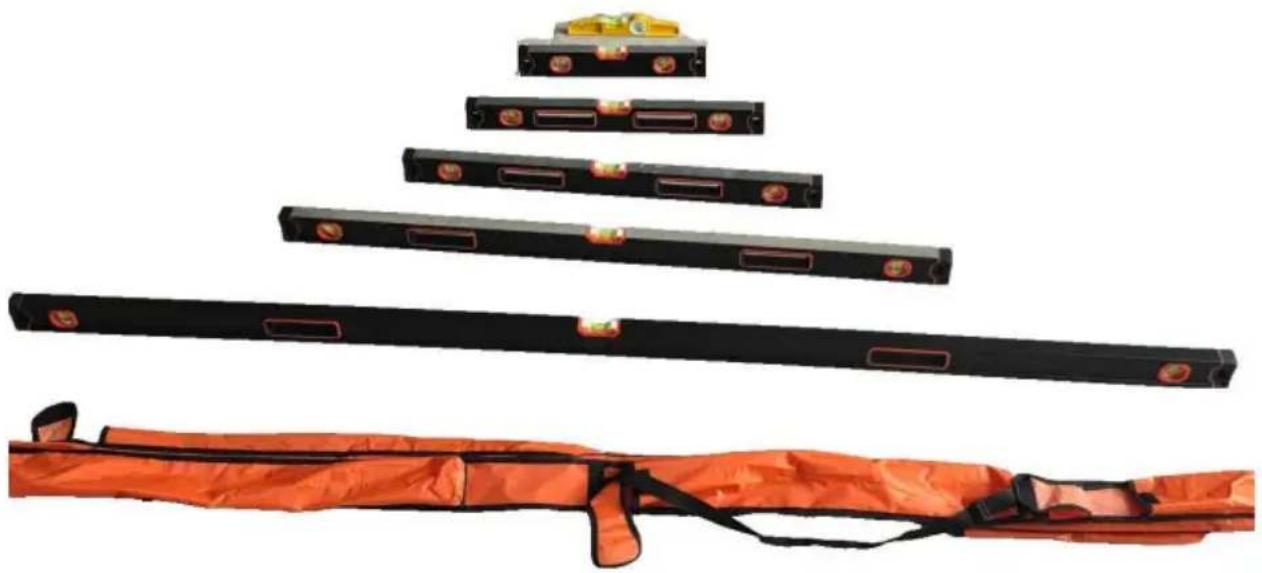

Uwaga: Modele SP-N4, SP-C4, SP-N6 i SP-C6 są wyposażone w torby do przechowywania.

Specyfikacje

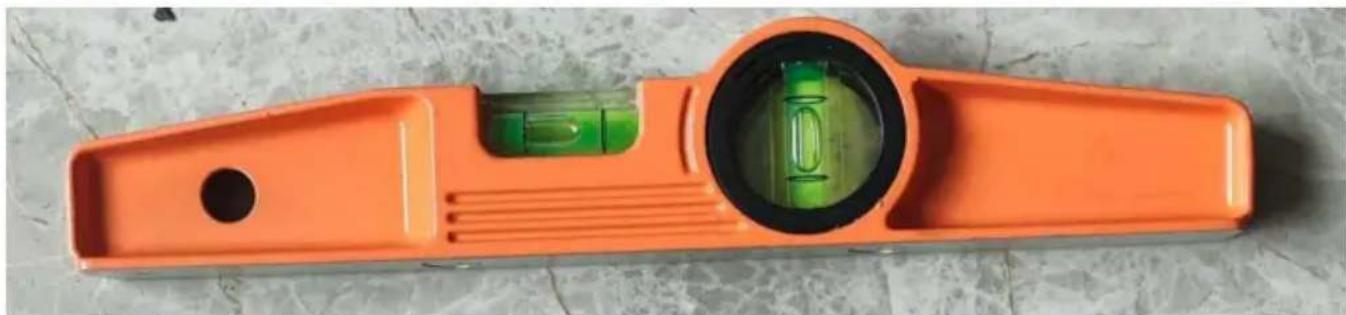

Długość poziomicy 10-calowej wynosi 250 mm, a dolna powierzchnia robocza ma właściwości magnetyczne i mierzalne kąty 0 i 90 stopni.

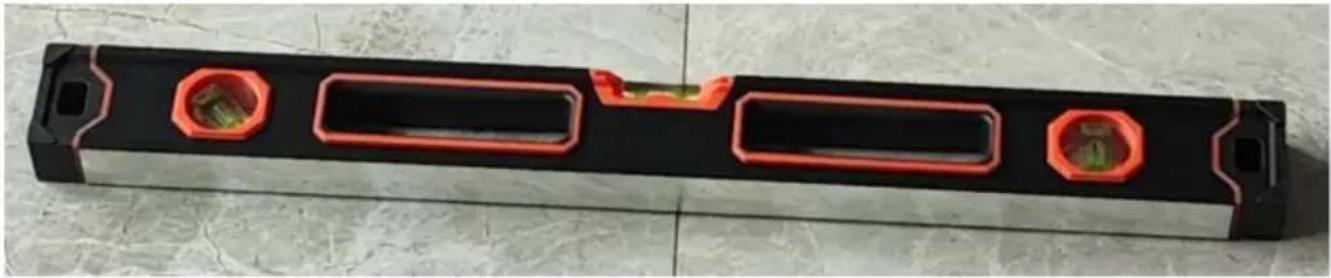

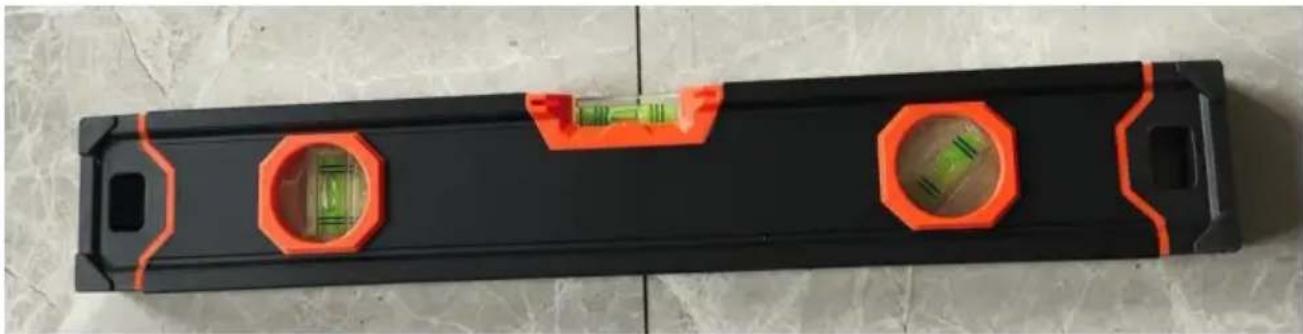

16-calowa poziomica ma 400 mm długości, z mierzalnymi kątami 0, 45 i 90 stopni. Jeśli kupisz model SP-C4 lub SP-C6, dolna powierzchnia robocza jest magnetyczna, a pozostałe modele nie są magnetyczne.

24-calowa poziomica pęcherzykowa ma długość 600 mm, z mierzalnymi kątami 0, 45 i 90 stopni. Jeśli kupisz model SP-C4 lub SP-C6, dolna powierzchnia robocza jest magnetyczna, a pozostałe modele nie są magnetyczne.

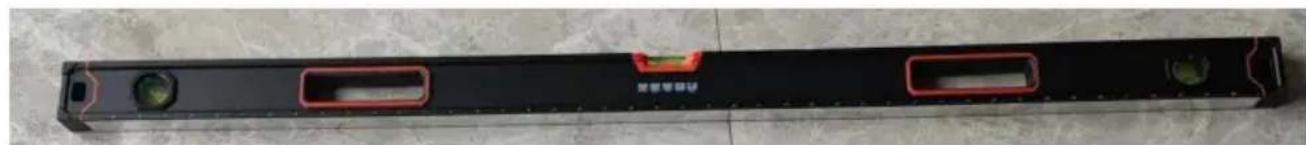

Poziomica pęcherzykowa 32-calowa ma długość 800 mm, z mierzalnymi kątami 0, 45 i 90 stopni. Jeśli kupisz model SP-C4 lub SP-C6, dolna powierzchnia robocza jest magnetyczna, a pozostałe modele nie są magnetyczne.

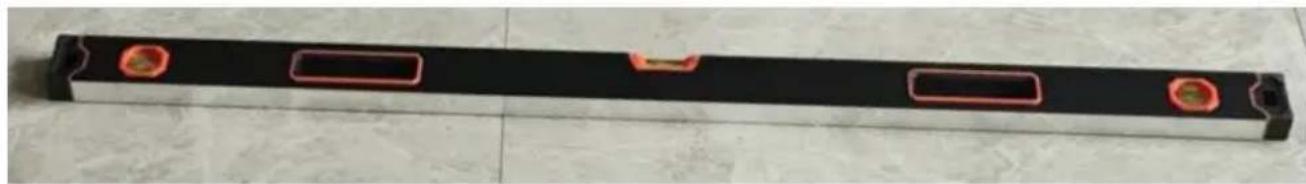

48-calowa poziomica pęcherzykowa ma długość 1200 mm, z mierzalnymi kątami 0, 45 i 90 stopni. Jeśli kupisz model SP-C4 lub SP-C6, dolna powierzchnia robocza jest magnetyczna, a pozostałe modele nie są magnetyczne.

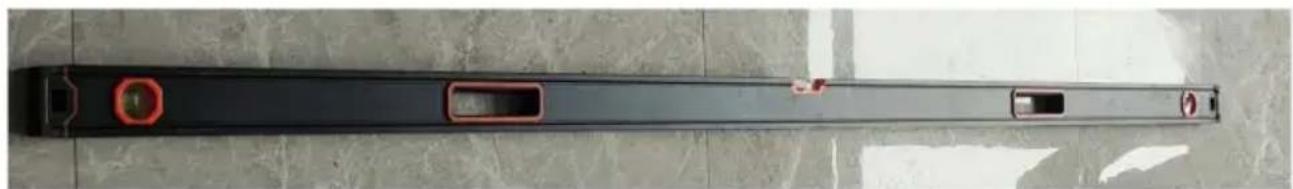

72-calowa poziomica pęcherzykowa ma długość 1800 mm, z mierzalnymi kątami 0, 45 i 90 stopni. Jeśli kupisz model SP-C4 lub SP-C6, dolna powierzchnia robocza jest magnetyczna, a pozostałe modele nie są magnetyczne.

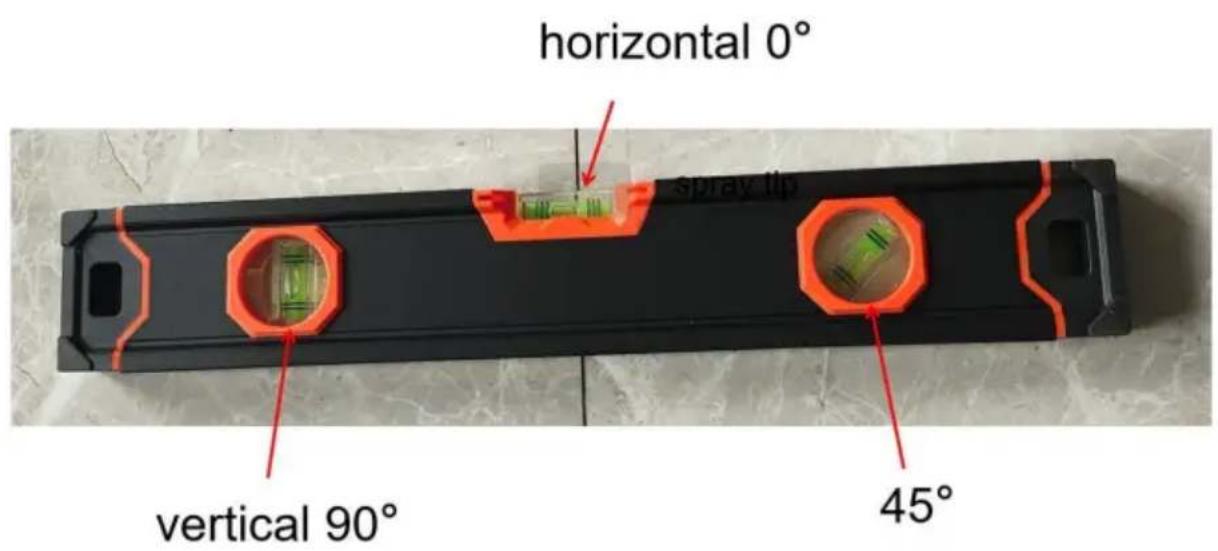

1. Na schemacie widać bąbel poziomy pod każdym kątem.

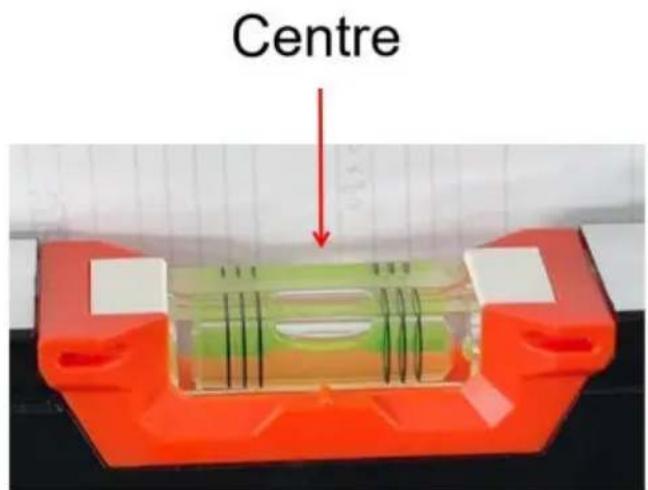

1. Gdy pęcherzyk powietrza znajdzie się pośrodku pęcherzyka poziomującego, oznacza to, że płaszczyzna mierzonego obiektu osiągnęła wybrany kąt pęcherzyka poziomującego; w przeciwnym razie płaszczyznę obiektu należy ponownie wyregulować.

1. Przed użyciem sprawdź dokładność poziomicy.

Możesz wykonać następujące czynności:

- Ustaw poziomnicę na płaskiej powierzchni.

• Zrób jeden znak na końcu poziomu. • Zrób drugi znak wzdłuż boku poziomu, pod fiolką w centrum.
• Odczytaj położenie bańki. - Obróć poziomicę o 180° od końca do końca i wyrównaj ją ze swoimi znakami.

4. Użyj poziomic

Znajdź na swoim poziomie poziomą, pionową lub 45-stopniową fiolkę i zwróć na nią uwagę. Twój poziom prawdopodobnie ma dwie małe fiolki lub rurki wypełnione płynem: poziomo i pionowo. Użyjesz poziomej fiolki, aby znaleźć poziomą

płaszczyznę. Zauważysz, że fiolka ma bańkę i dwie linie w środku, które są nazywane liniami pomocniczymi. • Kiedy mierzysz swój

obiekt poziomy, a bańka znajduje się pomiędzy

dwiema liniami pomocniczymi, jest płaska, równa lub „pozioma”. Inny sposób myślenia o

tym jest taki, że obiekt poziomy jest całkowicie równoległy do horyzontu. • Jeżeli

podczas pomiaru poziomego okaże się, że pęcherzyk powietrza znajduje się poza lewą linią pomocniczą, to lewa strona obiektu będzie wyżej niż prawa.

Podobnie, jeśli bańka znajduje się poza prawą linią pomocniczą, oznacza to, że Twoja prawa strona jest wyżej niż lewa.

- Gdy mierzysz pionowy obiekt, a pęcherzyk powietrza znajduje się pomiędzy dwiema liniami pomocniczymi, wtedy jest całkowicie pionowy, czyli „pionowy”. Obiekt pionowy jest prostopadły do ziemi. • Jeżeli

podczas pomiaru pionowego okaże się, że bańka znajduje się na zewnątrz,

górna linia pomocnicza, wówczas górna strona obiektu wybrzusza się do przodu. Podobnie, jeśli bańka znajduje się poza dolną linią pomocniczą, dolna strona obiektu jest wybrzuszona do przodu.

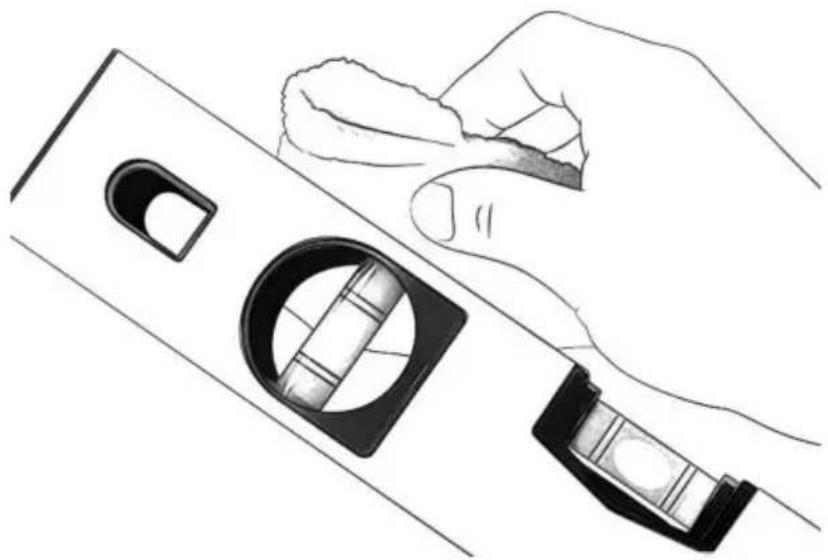

5. Przed dokonaniem pomiaru wyczyść poziomicę i obiekt.

Brud i zanieczyszczenia mogą zaburzyć poziom, co może być wrażliwe. Po prostu wystarczy przesunięcie dłonią w rękawiczce po poziomie i przedmiocie, aby zapewnić dokładny odczyt. Jeśli często używasz poziomicy, usuń wszelkie nagromadzony na krawędziach brud.

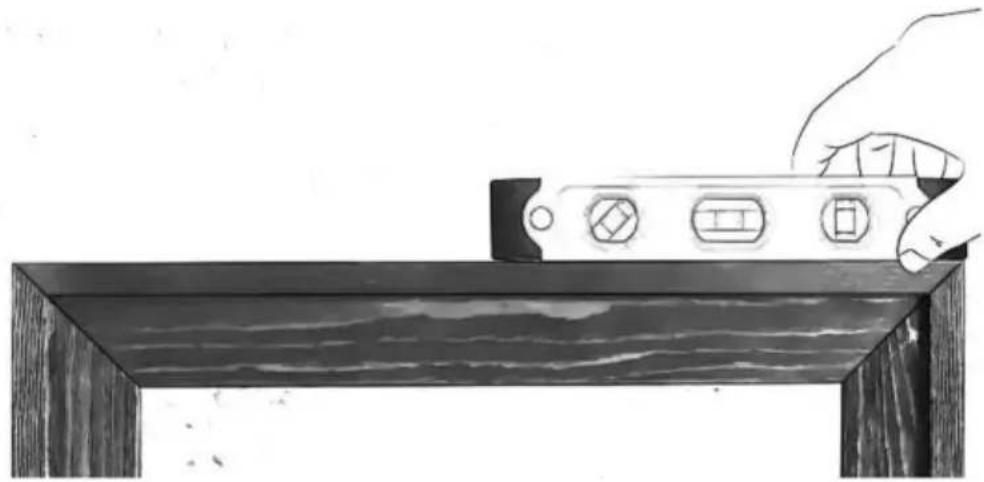

1. Umieść poziomicę na środku obiektu.

Twoim obiektem poziomym może być para cegieł, oprawione zdjęcie, taras, a nawet ziemia. Tymczasem obiektem pionowym może być ściana, szafka, ościeżnica lub słupek ogrodzeniowy. Najpierw sprawdź, czy bańka znajduje się w

wytyczne, po prawej lub lewej stronie (w poziomie) lub u góry lub u dołu (w pionie). • Jeśli obiekt jest bardzo szeroki lub wysoki, możesz stwierdzić, że średniej wielkości poziom nie może dać Ci dokładnego odczytu sam w sobie. W tym przypadku,

najłatwiejszym rozwiązaniem jest znalezienie wyższego poziomu. Rozważ zainwestowanie w poziom na co najmniej 1 metr (3,3 stopy) długości dla największej wszechstronności. Inną opcją jest odpoczynek poziomicy umieszczonej na szczycie długiej lub wysokiej linijki podczas pomiaru.

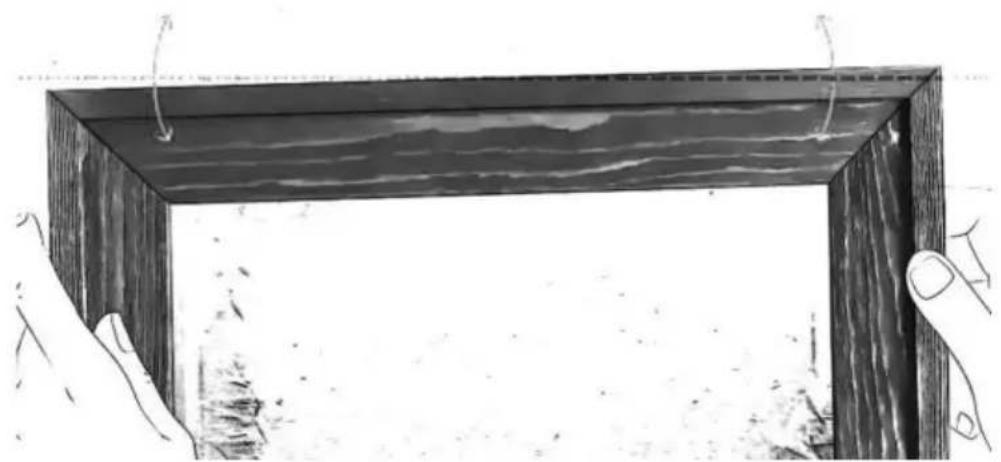

1. Sprawdź ponownie, przesuwając poziomicę od środka.

Przesuń poziomicę w prawo lub w lewo, aby uzyskać odczyt poziomy, lub w górę lub w dół, aby uzyskać odczyty pionowe. Czasami poziomy mogłyby być lepiej wykonane, uszkodzone lub wadliwe, co powoduje, że ich odczyty są niedokładne. Zawsze możesz

sprawdzić ponownie odczyt, ponownie ustawiając poziomicę na obiekcie i zapewniając, że odczyt będzie taki sam.

1. Jeśli to konieczne, podejmij odpowiednie działania w celu wypoziomowania obiektu. Jeśli odkryjesz, że Twój obiekt jest nierówny, możesz go wypoziomować. Na przykład, jeśli Twój obiekt poziomy to kilka cegieł, możesz dodać więcej zaprawy pod spodem cegła, która leży niżej. Albo, jeśli twój pionowy obiekt to szafka, możesz dodać element wypełniający pomiędzy szafką a ścianą, na której stoi.

- W niektórych przypadkach możesz chcieć nierównego odczytu! Na przykład to będzie być w przypadku, gdy mierzysz rynny lub patio na płaszczyźnie poziomej, która musi mieć niewielkie nachylenie, aby prawidłowo odprowadzać deszczówkę. Niektóre poziomy mają dwa zewnętrzne linie w fiolce, które mierzą 2-procentowe nachylenie, lub „stopień”, niezbędne w tych projektach.

9. KONSERWACJA Linijka

pozioma jest łatwa do konserwacji. Można ją powiesić gdzieś płasko na stole lub szufladzie bez wpływu na jej prostoliniowość i równoległość. Nie jest podatna na rdzę, jeśli jest wykonana z lekkiego aluminium i magnezu. Linijka pozioma nie wymaga olejowania podczas użytkowania. Przechowywanie jest delikatnie pokrywane cienką warstwą zwykłego oleju przemysłowego, jeśli nie jest używana przez długi czas.

• Wykonaj kolejny odczyt. Jeśli poziom jest dokładny, pęcherzyk będzie w tej samej pozycji dla obu odczytów. • Aby przetestować pionową fiolkę, wykonaj tę samą procedurę na płaskiej pionowej powierzchni.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane do USA:

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
