BRUKSANVISNING QJD61A-J1602-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

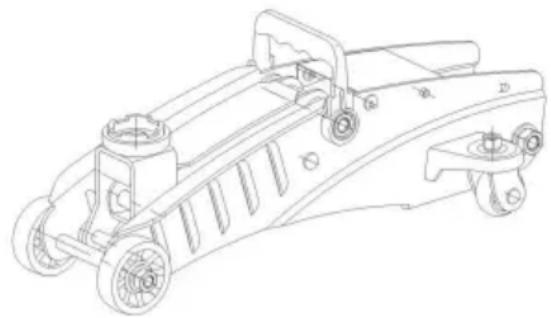

HYDRAULISKA GOLVJACKAR

MODELL: QJD61A-J1602-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

HYDRAULISKA GOLV JACKS

MODELL: QJD61A-J1602-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

BESKRIVNING AV SYMBOLERNA

WARNING: Domkraften får endast användas på hårda, jämna ytor och vara fri att rulla under lyft och sänkning. Gå inte under ett fordon som endast stöds av en vagn jack-använda stödstativ.

WARNING: Läs noggrant instruktionerna och procedurerna för säker användning.

INSPEKTIONER

1. Före varje användning

Visuell inspektion bör göras före varje användning av garagedomkraften för onormala förhållanden som spruckna svetsar, läckor och skadade, lösa, eller saknade delar.

2. Efter varje användning

Garagedomkraften bör inspekteras omedelbart om hissen tros ha utsatts för en onormal belastning eller stöt. Det rekommenderas att inspektion göras av tillverkarens eller leverantörens auktoriserade reparationsverkstad.

REKOMMENDATION FÖR SÄKER ANVÄNDNING AV jacket

1. Domkraften ska användas på en hård och jämn yta och vara fri att rulla under lyfta och sänka.
2. Fordonets olyfta hjul ska vara blockerade.
3. Lasten ska vara centralt placerad på huvudkåpan.
4. Ingen person ska vistas i ett fordon som lyfts.
5. Domkraften ska endast användas för lyft och sänkning. Det upphöjda fordonet ska stödjas på fordonsstöd.
6. Ingen person ska få sin kropp under ett fordon som endast stöds av en hydraulisk vagndomkraft.
7. Biltillverkarens bruksanvisning bör konsulteras innan
   lyft av fordonet.
8. Se till att lyftpunkten är stabil och korrekt centrerad på huvudkåpan.
9. Flytta eller kör inte fordonet medan du är på domkraften.

FÖRSIKTIGHET INNAN ANVÄNDNING

På grund av transport och/eller hantering kan luft fångas i hydraulsystemet, vilket kan störa domkrafternas lyft. För att släppa ut luft från hydraulsystemet:

1. Öppna utlösningsventilen genom att vrida domkraftshandtaget moturs.
2. Ta bort oljepåfyllningspluggen från cylindern.
3. Pumpa snabbt domkraftshandtaget genom flera hela slag.
4. Sätt tillbaka oljepåfyllningspluggen i cylindern.

WARNING

1. Fordonets olyfta hjul ska vara blockerade.
2. Lasten ska vara centralt placerad på huvudkåpan.
3. Ingen person ska vistas i ett fordon som lyfts.

4. Biltillverkarens bruksanvisning bör konsulteras före lyft av fordonet.

5. Den hydrauliska vagndomkraften ska endast användas för lyft och sänkning. Och det kan inte användas som ett stödverktyg.

INSTÄLLNING - INNAN ANVÄNDNING

WARNING: Läs HELA VIKTIG SÄKERHETSINFORMATION

avsnitt i början av denna handbok inklusive all text under underrubriker däri före installation eller användning av denna produkt.

Dellista
Inget	namn	Bild	ANTAL.
1	Jack		1
2	Hantera		1
3	Jack Stativ		2
4	Kuggstång		2
5	Handskaft		1

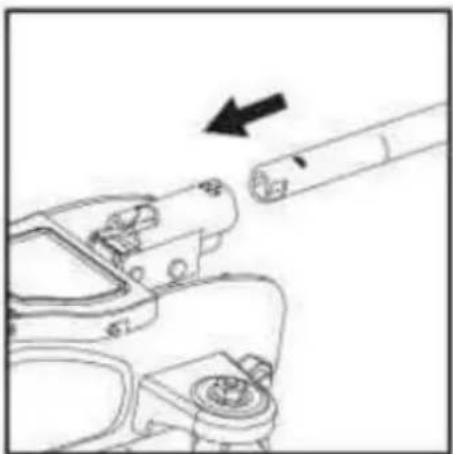

ATT FÄSTA HANDTAGET

1. Sätt in det monterade handtaget i handtagsuttaget. Stiftet i nedre änden av handtaget passar in i handtagsuttaget.

avsnittet i början av denna handbok inklusive all text under underrubriker däri innan installation eller användning av denna produkt.

BORTTAGNING AV LUFT

FÖRE VARJE ANVÄNDNING ELLER OM JACKENS PRESTANDA MINSKAS

Kontrollera om det finns för mycket luft och korrekt hydraulvätskenivå i domkraften. Om Jack dyker upp för att inte fungera ordentligt kan det bli nödvändigt att tömma dess hydraulsystem överdriven luft enligt följande:

1. Lossa påfyllningsskruven.
2. Kontrollera vätskenivån och fyll vid behov på genom att tillsätta hydraulvätska.
3. Vrid sedan handtaget medurs till det tätaste läget för att stänga ventilen
   pumpa handtaget flera gånger snabbt.
4. VIKTIGT: Efter att luften har avlägsnats, testa domkraften för korrekt funktion innan
   till dess faktiska användning.
5. Om luften avlägsnas och domkraften inte verkar fungera som den ska, gör du
   använd den inte förrän den har reparerats av en kvalificerad servicetekniker.

TILLÄGG HYDRAULIKVÄTSKA

1. Ta bort påfyllningsskruven. Ta inte bort eller lossa säkerhetsventilkåpans skruvar.
2. Tillsätt högkvalitativ hydraulolja (säljs separat) långsamt tills vätskan när

Obs: Rör inte vid handtaget när du fyller på hydraulvätska.

1. Dra åt påfyllningsskruven.

LYFT

VARNING: Parkera fordonet på en plan, jämn, solid yta säkert borta från mötande trafik. Stäng av fordonets motor. Placera fordonets transmission i

"PARK" (om automatisk) eller i sin lägsta växel (om manuell). Ställ in fordonets nödsituation broms. Blockera sedan hjulen som inte lyfts.

1. Vrid sakta handtaget moturs för att sänka domkraften. När Jack är
   helt sänkt, vrid handtaget medurs till det tätaste läget för att stänga ventilen.
2. Placera Jack's Sadle försiktigt under fordonstillverkarens
   rekommenderad lyftpunkt.

(Se fordonstillverkarens ägarmanual för platsen för ramen

lyftpunkt.)

1. Pumpa handtaget tills toppen av sadeln nästan har nätt fordonets

lyftpunkt. Placera sadeln direkt under fordonets lyftpunkt.

1. För att lyfta fordonet pumpar du handtaget. Använd jämna, fulla drag.
2. Välj matchande domkrafter (säljs separat) med lämplig kapacitet. Ställ in domkraften står på samma höjd enligt tillverkarens anvisningar, och se till att de låses säkert på plats.
3. Placera domkraftens sadlar under fordonstillverkarens rekommenderade stödpunkter.

VARNING! Se till att fordonets stödpunkter sitter helt i sadlarna

av båda domkraftens stativ. Använd ett matchat par domkrafter per fordon för att stödja bara ena änden.

1. Vrid sakta handtaget moturs för att sänka fordonet på domkraften stativs sadlar.

2. Fortsätt långsamt att sänka när fordonet är helt på plats på domkraften domkraften tills den är helt nedsänkt.

3. Ta bort domkraften och förvara den säkert ur vägen.

SÄNKNING

1. Ta försiktigt bort alla verktyg, delar etc. från under fordonet.
2. Placera Jack's Sadle under lyftpunkten. Vrid handtaget ordentligt medurs och höj fordonet tillräckligt högt för att frigöra domkrafterna.
3. Ta försiktigt bort domkrafterna.
4. Vrid sakta handtaget moturs för att sänka fordonet på marken.
5. Sänk domkraften helt. Förvara domkraften inomhus utom räckhåll för barn.

UNDERHÅLL OCH SERVICE

WARNING: Procedurer som inte specifikt förklaras i denna manual måste vara endast utföras av en kvalificerad tekniker.

VARNING: FÖR ATT FÖRHINDRA ALLVARLIG SKADA FRÅN VERKTYGSFEL: Gör använd inte skadad utrustning. Om onormalt ljud eller vibrationer uppstår, har du problemet åtgärdats före vidare användning.

RENGÖRING, UNDERHÅLL OCH SMÖRJNING

1. INNAN VARJE ANVÄNDNING, inspektera domkraftens allmänna tillständ. Kolla efter:

ÿ Lös hårdvara

ÿ Felinriktning eller fastsättning av rörliga delar

ÿ Spruckna eller trasiga delar

ÿ Alla tillständ som kan påverka dess säker drift

1. FÖRE VARJE ANVÄNDNING, testa noggrant domkraften för korrekt funktion innan den används

faktisk användning. Om uttaget inte verkar fungera som det ska, följ LUFTBORTTAGNING

instruktioner.

1. MINST EN GÅNG VAR TREDJE ÅR, byt hydraulolja:

ÿ Med domkraften helt sänkt, ta bort påfyllningsskruven. ÿ Tippa

domkraften så att den gamla hydraulvätskan kan rinna ut helt.

Kassera den gamla hydrauloljan i enlighet med lokala föreskrifter. ä Med domkraften

upprätt, fyll den hydrauliska enheten helt med hög grad

hydraulvätska tills vätskan är 1/4" under toppen av påfyllningsporten. ä Vrid

handtaget moturs för att öppna utlösningsventilen. ä Pumpa handtaget snabbt upp

och ner flera gånger för att tömma luft från

systemet.

ÿ Kontrollera vätskenivån igen och fyll på vid behov.

ÿ Sätt tillbaka påfyllningsskruven.

1. EFTER VARJE ANVÄNDNING, torka av med en ren trasa. Förvara domkraften inomhus utanför

barns räckvidd.

FELSÖKNING

WARNING

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

Var försiktig när du felsöker ett felaktigt uttag. Håll dig väl borta från

stödd belastning. Lös alla problem helt före användning. Om lösningarna

som presenteras i felsökningsguiden inte löser problemet, ha en kvalificerad

tekniker inspektera och reparera domkraften före användning.

Efter att domkraften har reparerats:

Testa den noggrant utan last genom att höja och sänka den helt och kontrollera att den är korrekt drift, INNAN DU ÅTERSTÄLLER DECKEN TILL DRIFT.

ANVÄND INTE ETT SKADAT ELLER FEL FUNKTIONER

MÖJLIGA SYMPTOM						TROLIG LÖSNING(Se till att Jack stöder inte en belastning medan du försöker a lösning.)
Jack kommer inte lyft kl dess vikt kapacitet	Sadel sänker under ladda	Pump stroke känner svampig	Sadel ska inte lyft alla sätt	Hantera rör sig upp när jack är under ladda	Vätska läcker g från fyllningen plugg
X	X					Kontrollera att Release Ventilen är helt stängd.
						Domkraften behöver släppa ut luft.
X	X			X		Ventiler kan vara blockerade och kanske inte stängs helt. Att spola ventilerna:1. Sänk sadeln och stäng spärren ordentligt ventil.2. Lyft sadeln manuellt flera tum.3. Öppna utlösningsventilen genom att vrida på handtaget moturs. Och tvinga ner sadeln som snabbt som möjligt.

©

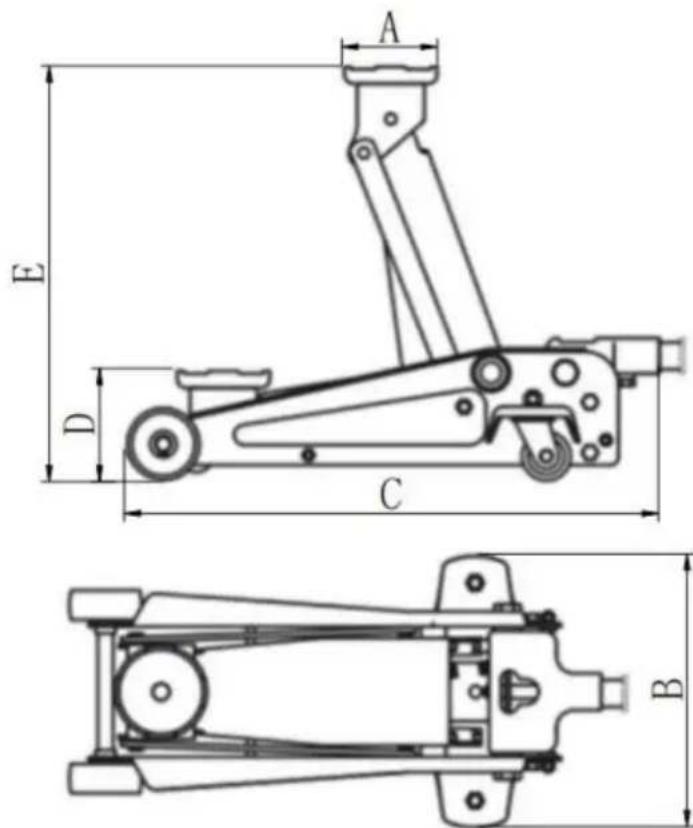

TEKNISK SPECIFICATION

Parameter Modell	QJD61A-J1602-1
Lyftviktskapacitet	2,0 ton
Lastbärande metod Hydraulisk encylinder
Brickdiameter A(mm)	F62
Bredd B(mm)	207
Längd C(mm)	450
Min höjd D(mm)	117
Max höjd E(mm)	325
Material	Stål
