INSTRUKCJA OBSŁUGI QJD61A-J1602-1 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

PODNOŚNIKI HYDRAULICZNE

MODEL: QJD61A-J1602-1

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

PODŁOGA HYDRAULICZNA

PODNOŚNIKI

MODEL: QJD61A-J1602-1

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

OPIS SYMBOLI

OSTRZEŻENIE: Podnośnika można używać wyłącznie na twardych, równych powierzchniach i pozostawić go luzem obracać się podczas podnoszenia i opuszczania. Nie wchodzą pod pojazd, który jest wyłącznie podparty za pomocą stojaków podporowych na podnośniku wózkowym.

UWAGA: Przeczytaj uważnie instrukcje i procedury dotyczące bezpiecznej obsługi.

INSPEKCJE

1. Przed każdym użyciem

Przed każdym użyciem podnośnika garażowego należy przeprowadzić kontrolę wzrokową nieprawidłowe warunki, takie jak pęknięte spoiny, nieszczelności i uszkodzenia, obluzowania lub brakujące części.

1. Po każdym użyciu

Jeśli uważa się, że podnośnik tak jest, należy natychmiast sprawdzić podnośnik garażowy zostało poddane nietypowemu obciążeniu lub wstrząsowi. Zaleca się przeprowadzenie kontroli być wykonane przez autoryzowaną stację naprawczą producenta lub dostawcy.

ZALECENIA DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA PODNOŚNIKA

1. Podnośnik powinien być używany na twardej, równej powierzchni i mieć możliwość swobodnego toczenia się podnoszenie i opuszczanie.
2. Nieuniesione koła pojazdu należy zaklinować.
3. Obciążenie powinno być umieszczone centralnie na nagłowku.
4. W podnoszonym pojeździe nie powinna przebywać żadna osoba.
5. Podnośnika należy używać wyłącznie do podnoszenia i opuszczania. Podniesiony pojazd powinien być wsparte na stojakach podtrzymujących pojazd.
6. Żadna osoba nie powinna wkładać swojego ciała pod pojazd, który opiera się wyłącznie na: hydrauliczny podnośnik wózka.
7. Przed przystąpieniem do naprawy należy zapoznać się z instrukcją producenta pojazdu podniesienie pojazdu.
8. Upewnij się, że punkt podnoszenia jest stabilny i prawidłowo wyśrodkowany na nasadce głowy.
9. Nie przesuwaj ani nie podnoś pojazdu na podnośniku.

UWAGA PRZED UŻYCIEM

Ze względu na transport i/lub obsługę w układzie hydraulicznym może pozostać powietrze, które może zostać uwięzione może zakłócać podnoszenie podnośników. Aby odpowietrzyć układ hydrauliczny:

1. Otwórz zawór spustowy, obracając uchwyt podnośnika w kierunku przeciwnym do ruchu wskazówek zegara.
2. Wykręć korek wlewu oleju z cylindra.
3. Szybko pompuj uchwyt podnośnika, wykonując kilka pełnych ruchów.
4. Włóż korek wlewu oleju do cylindra.

OSTRZEŻENIE

1. Nieuniesione koła pojazdu należy zaklinować.
2. Obciążenie powinno być umieszczone centralnie na nagłowku.
3. W podnoszonym pojeździe nie powinna przebywać żadna osoba.
4. Przed podniesieniem należy zapoznać się z instrukcją producenta pojazdu pojazdu.
5. Hydrauliczny podnośnik wózkowy powinien być używany wyłącznie do podnoszenia i opuszczania. I to nie może być używany jako narzędzie pomocnicze.

USTAWIENIE - PRZED UŻYCIEM

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNA INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

na początku tej instrukcji, włączając cały tekst pod nagłówkami

zawarte w nim przed konfiguracją lub użyciem tego produktu.

Lista części
Bez nazwy		Zdjęcie	ILOŚĆ.
1	Jacek		1
2	Uchwyt		1
3	Jack Stand		2
4	Stojak		2
5-ręczny chwyt			1

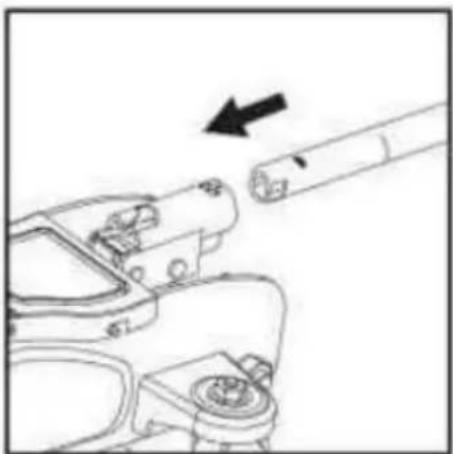

MOCOWANIE UCHWYTU

1. Włóż zmontowany uchwyt do gniazda uchwytu. Sworzeń na dolnym końcu uchwytu pasuje do gniazda uchwytu.

OSTRZEŻENIE: Przeczytaj CAŁĄ WAŻNĄ INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA

na początku tej instrukcji, łącznie z całym tekstem zawartym w jej podtytułach, przed konfiguracją lub użyciem tego produktu.

USUWANIE POWIETRZA

PRZED KAŻDYM UŻYCIEM LUB JEŻELI WYDAJNOŚĆ PODNOŚNIKA SPADA

Sprawdź, czy w podnośniku nie występuje nadmiar powietrza i odpowiedni poziom płynu hydraulicznego. Jeśli pojawi się Jack aby nie działał prawidłowo, może być konieczne oczyszczenie układu hydraulicznego nadmiar powietrza w następujący sposób:

1. Poluzuj śrubę napełniania.
2. Sprawdź poziom płynu i jeśli to konieczne uzupełnij płynem hydraulicznym.
3. Następnie przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszej pozycji, aby zamknąć zawór pompuj uchwyt kilka razy szybko.
4. WAŻNE: Po usunięciu powietrza należy wcześniej sprawdzić podnośnik pod kątem prawidłowego działania do jego faktycznego wykorzystania.
5. Jeśli usunięto powietrze i podnośnik nie działa prawidłowo, należy to zrobić nie używaj go do czasu naprawy przez wykwalifikowanego technika serwisu.

DOLEWANIE PŁYNU HYDRAULICZNEGO

1. Wykręć śrubę napełniania. Nie odkręcaj ani nie luzuj śrub pokrywy zaworu bezpieczeństwa.
2. Powoli dodawaj wysokiej jakości płyn hydrauliczny (sprzedawany oddzielnie), aż osiągnie poziom płynu 1/4" poniżej górnej części otworu napełniania.
   Uwaga: Nie dotykaj uchwytu podczas dodawania płynu hydraulicznego.
3. Dokreć śrubę napełniania.

PODNOSZENIE

OSTRZEŻENIE: Zaparkuj pojazd na płaskiej, poziomej, solidnej powierzchni w bezpiecznej odległości nadjeżdżający ruch. Wyłącz silnik pojazdu. Umieść skrzynię biegów pojazdu

„PARK“ (w przypadku trybu automatycznego) lub na najniższym biegu (w przypadku ręcznego). Ustaw stan awaryjny pojazdu hamulec. Następnie zaklinuj koła, które nie są podnoszone.

1. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić podnośnik. Gdy Jack już jest całkowicie opuszczony, przekręć uchwyt w kierunku zgodnym z ruchem wskazówek zegara do najciaśniejszego położenia, aby zamknąć zawór.
2. Ostrożnie umieść siodelko podnośnika pod siodłem producenta pojazdu zalecany punkt podnoszenia.

(Informacje o lokalizacji ramy można znaleźć w instrukcji producenta pojazdu punkt podnoszenia.)

1. Pompuj rączką, aż szczyt siodełka prawie sięgnie górnej części pojazdu punkt podnoszenia. Ustaw siodełko bezpośrednio pod punktem podnoszenia pojazdu.

2. Aby podnieść pojazd, pompuj uchwyt. Używaj gładkich, pełnych pociągnięć.

3. Wybierz pasujące stojaki na podnośniki (sprzedawane oddzielnie) o odpowiedniej pojemności. Ustaw podnośnik stoi na tej samej wysokości zgodnie z instrukcjami producenta, upewniając się, że jest bezpiecznie zablokowany na swoim miejscu.
4. Umieścić siodelka podnośników pod siodłami producenta pojazdu zalecane punkty wsparcia.

OSTRZEŻENIE! Upewnij się, że punkty podparcia pojazdu są całkowicie osadzone w siodełkach obu podstawek. Do podparcia użyj dopasowanej pary podpórek na każdy pojazd tylko jeden koniec.

1. Powoli przekręć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na podnośnik siodła stojaków.
2. Gdy pojazd zostanie całkowicie osadzony na podnośnikach, kontynuuj powolne opuszczanie podnośnik, aż zostanie całkowicie opuszczony.
3. Wyjmij podnośnik i przechowuj go w bezpiecznym miejscu.

OPUSZCZENIE

1. Ostrożnie usuń wszystkie narzędzia, części itp. spod pojazdu.
2. Umieścić siodło podnośnika pod punktem podnoszenia. Mocno obróć uchwyt
   zgodnie z ruchem wskazówek zegara i podnieś pojazd na tyle wysoko, aby uwolnić się od podpórek.
3. Ostrożnie zdejmij podpory.
4. Powoli obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby opuścić pojazd na ziemię.
5. Całkowicie opuść podnośnik. Przechowuj Jacka w pomieszczeniu niedostępnym dla dzieci.

KONSERWACJA I SERWIS

OSTRZEŻENIE: Należy wykonać procedury, które nie zostały szczegółowo wyjaśnione w tej instrukcji wykonywane wyłącznie przez wykwalifikowanego technika.

OSTRZEŻENIE: ABY ZAPOBIEGAĆ POWAŻNYM OBRAŻeniom W WYNIKU AWARII NARZĘDZIA: Wykonaj to nie używaj uszkodzonego sprzętu. W przypadku wystąpienia nietypowego hałasu lub wibracji należy problem rozwiązany przed dalszym użytkowaniem.

CZYSZCZENIE, KONSERWACJA I SMAROWANIE

1. PRZED KAŻDYM UŻYCIEM sprawdź ogólny stan podnośnika. Sprawdzić:

Luźny sprzęt

Niewspółosiowość lub zakleszczenie ruchomych części

Pęknięte lub uszkodzone części

Wszelkie warunki, które mogą mieć wpływ na jego bezpieczne działanie

1. PRZED KAŻDYM UŻYCIEM dokładnie przetestuj podnośnik pod kątem prawidłowego działania

rzeczywistego użytkowania. Jeśli podnośnik wydaje się nie działać prawidłowo, wykonaj USUWANIE POWIETRZA instrukcje.

1. CO NAJMNIEJ RAZ NA TRZY LATA należy wymienić płyn hydrauliczny:

Po całkowitym opuszczeniu podnośnika wykręć śrubę napełniania.

Przechylić podnośnik, aby umożliwiać całkowite spuszczenie starego płynu hydraulicznego.

Pozbądź się starego płynu hydraulicznego zgodnie z lokalnymi przepisami. Trzymając podnośnik

w pozycji pionowej, całkowicie napełnij moduł hydrauliczny wysokiej jakości

hydraulicznym, aż poziom płynu znajdzie się 1/4 cala poniżej górnej krawędzi otworu

wlewowego. Obróć uchwyt w kierunku przeciwnym do ruchu wskazówek zegara, aby

otworzyć zawór spustowy. Szybko pompuj uchwytem kilka razy w górę i w dół, aby usunąć powietrze z system.

Sprawdź ponownie poziom płynu i uzupełnij w razie potrzeby.

Wymień śrubę napełniania.

1. PO KAŻDYM UŻYCIU przetrzeć czystą szmatką. Przechowuj podnośnik w pomieszczeniu zamkniętym zasięg dzieci.

ROZWIAZYWANIE PROBLEMÓW

OSTRZEŻENIE

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom:

Podczas rozwiązywania problemów z nieprawidłowo działającym gniazdem należy zachować ostrożność. Trzymaj się z daleka od

obstugiwane obciążenie. Całkowicie rozwiąż wszystkie problemy przed użyciem. Jeśli rozwiązania

przedstawione w Przewodniku rozwiązywania problemów nie rozwiązą problemu, zwrócić się do wykwalifikowanego specjalisty

technik sprawdzi i naprawi podnośnik przed użyciem.

Po naprawie podnośnika:

Przetestuj go ostrożnie bez obciążenia, całkowicie go podnosząc i opuszczając, sprawdzając, czy jest prawidłowy operacji, PRZED PRZYWRÓCENIEM PODNOŚNIKA DO PRACY.

NIE UŻYWAJ USZKODZONEGO LUB NIEPRAWIDŁOWO DZIAŁAJĄCEGO PODNOŚNIKA

MOŻLIWE OBJAWY						PRAWDOPODOBNE ROZWIĄZANIE (Upewnij się, że plik Jack nie obsługuje obciążenia podczas próby a rozwiązanie.)
Jacek to zrobi nie podnosić o godz jego waga pojemność	Siodło obniża pod obciążenie	Pompa udar czuje gąbczasty	Siodło nie będzie podnieść wszystko sposób	Uchwyt porusza się kiedy Jack jest pod obciążenie	Płyn wyciek g. od wypeinienie wryczka
X	X					Sprawdź, czy Release Zawór jest całkowicie zamknięty.
						Podnośnik musi wypuścić powietrze.
X	X	XXX		X		Zawory mogą być zablokowane i może nie zamknąć się całkowicie. Spłukiwać zawory: 1. Opuść siodelko i bezpiecznie zamknij zwolnienie zawór. 2. Ręcznie podnieś siodelko kilka cali. 3. Otwórz zawór spustowy obracając uchwyt przeciwnie do ruchu wskazówek zegara. I wciśnij siodło w dół jako tak szybko jak to możliwe.Jackowi może być mało płyn hydrauliczny. Sprawdź płyn wyrównać i uzupełnić w razie potrzeby.
						Podnośnik musi wypuścić powietrze.
					X	Jednostka też może mieć w środku dużo płynu hydraulicznego. Sprawdź poziom płynu i wyreguluj Jeśli potrzebne.

PROSZE DOKŁADNIE PRZECZYTAĆ PONIŻSZE

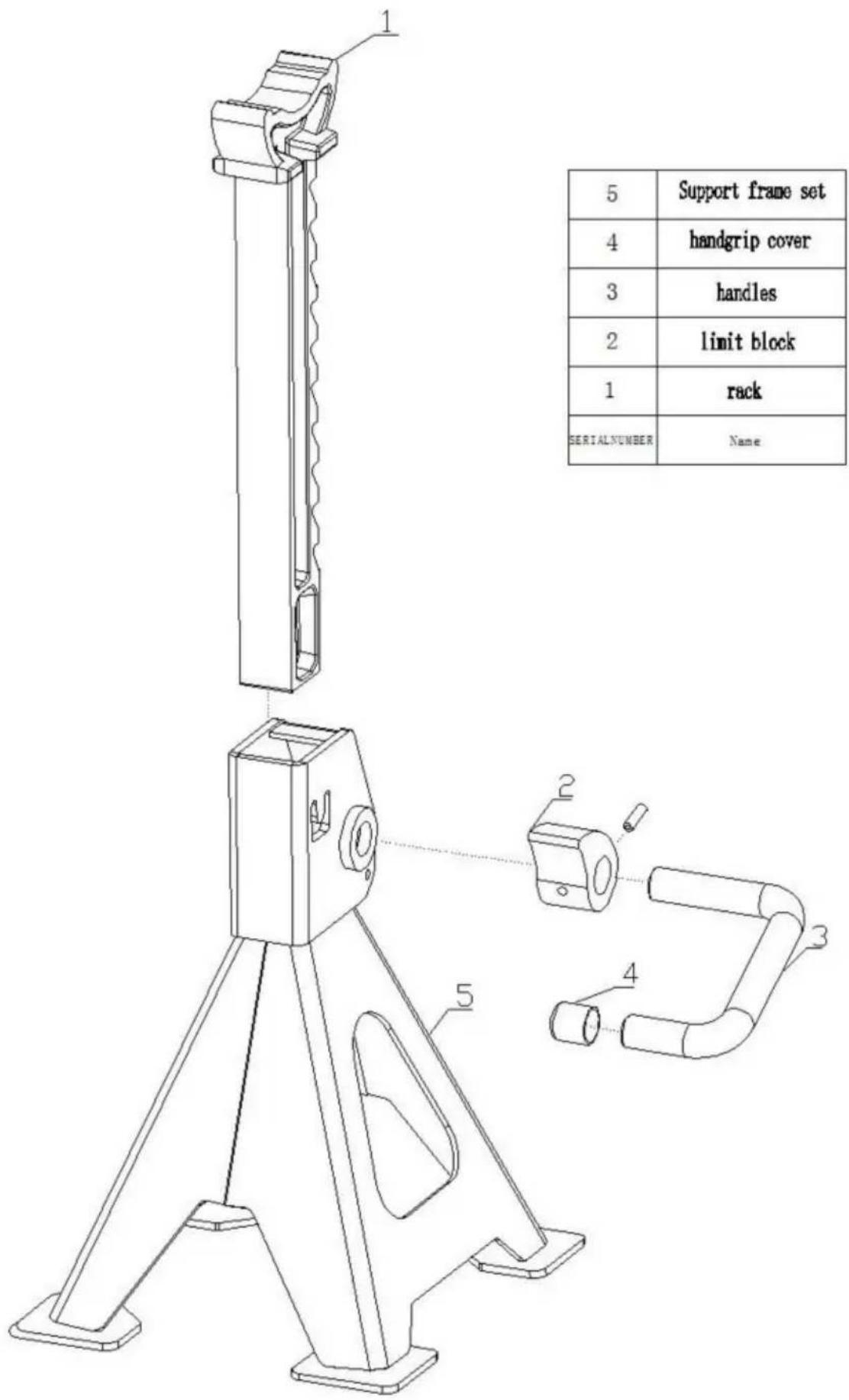

Producent i/lub dystrybutor dostarczył listę części i montaż

schemat w tej instrukcji służy wyłącznie jako narzędzie odniesienia. Ani producent, ani

dystrybutor składa kupującemu jakiekolwiek oświadczenia lub gwarancje, że

lub posiada kwalifikacje do dokonywania jakichkolwiek napraw produktu lub posiada odpowiednie kwalifikacje

do wymiany jakiejkolwiek części produktu. W rzeczywistości producent i/lub dystrybutor

wyraźnie stwierdza, że wszelkie naprawy i wymiany części powinny być wykonywane przez

certyfikowanych i licencjonowanych techników, a nie przez kupującego. Kupujący bierze na siebie wszystko

ryzyko i odpowiedzialność wynikającą z napraw oryginalnego produktu lub

części zamiennych do niego lub wynikających z jego instalacji zastępczej

części do niego.

UWAGA: Niektóre części zostały wymienione i pokazane wyłącznie w celach ilustracyjnych, ale tak nie jest dostępne pojedynczo jako części zamienne.

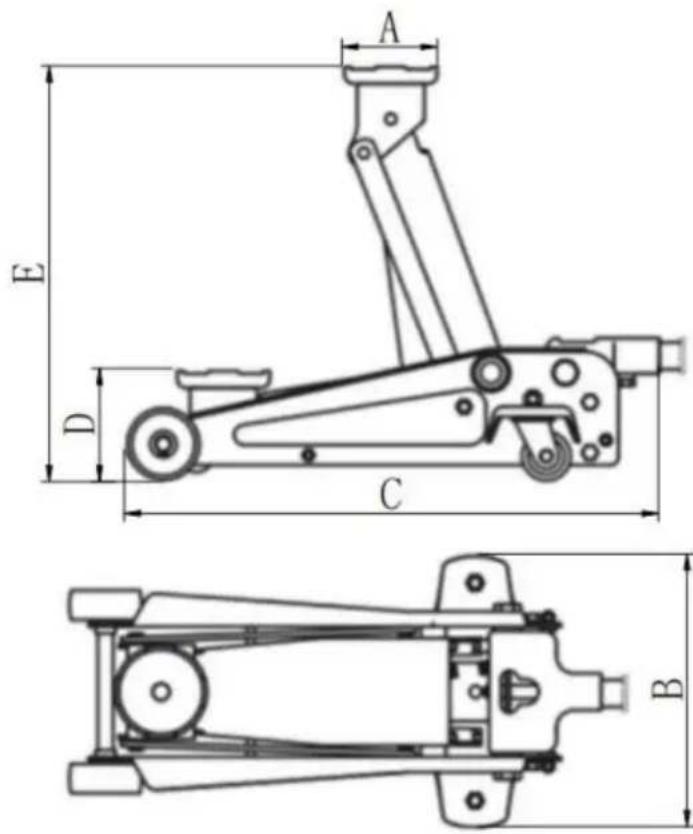

SPECYFIKACJA TECHNICZNA

Parametr\Model	QJD61A-J1602-1
Udźwig	2,0 tony
Metoda przenoszenia obciążenia	Pojedynczy cylinder hydrauliczny
Średnica tacy A (mm)	F62
Szerokość B(mm)	207
Długość C(mm)	450
Minimalna wysokość D (mm)	117
Maksymalna wysokość E (mm)	325
Materiał	Stal
