Produkttyp	Elektrisk utombordsmotor för trolling
Modell	LAN155 / LAN255
Märke	Vevor
Maximal dragkraft	30 till 55 lbs beroende på konfiguration
Matningsspänning	12 V DC (marin deep-cycle-batteri)
Maximal förbrukning	30 A (för 30 lbs), 42 A (för 40 lbs), 50 A (för 50 lbs)
Rekommenderad brytare	50 A @ 12 V (för 30 lbs), 60 A @ 12 V (för 50 lbs)
Antal hastigheter	Variabel framåt och bakåt (ratt)
Riktning	Vridbar med justerbar spänningsknapp
Minsta nedsänkningsdjup	12 tum (30 cm) under ytan
Justerbart djupkrage	Ja, med klämknapp
Teleskophandtag	Ja, med indragning
Lutning	Snabbfrigöringsspak (3 lägen)
Batteriindikator	LED (2-3 lampor visar återstående laddning och djupvarning)
Propeller	Slät finish, utbytbar
Korrosionsskydd	Zinkanod
Axelmaterial	Komposit
Ljudnivå	< 70 dB(A)
Vibrationer	< 2,5 m/s²
Driftstemperatur	-10 °C till 50 °C
Driftfuktighet	5 % till 95 %
Maximal höjd	10 000 fot (3 048 m)
Vikt (uppskattad)	Cirka 8-12 kg beroende på modell
Garanti	Tillverkargaranti (elektroniskt certifikat)

Vanliga frågor - LAN155 Vevor

Vilket batteri ska jag använda till Vevor LAN155-motorn?

Använd ett marin 12V deep-cycle-batteri på minst 60 Ah. För bästa prestanda, ladda det inom 12-24 timmar efter användning.

Hur installerar jag motorn korrekt på akterspegeln?

Placera fästet på akterspegeln, dra åt klämskruvarna endast för hand för att undvika skador. Justera lutningsvinkeln så att axeln är vinkelrät mot vattnet.

Hur justerar jag motorns djup?

Lossa det justerbara djupkrag, skjut axeln till önskad höjd (propellern ska vara helt nedsänkt och motorns topp minst 12 tum under ytan), dra sedan åt kragen igen.

Vad gör jag om motorn inte startar eller har brist på kraft?

Kontrollera batterianslutningarna (polaritet, rena anslutningar), batteriets vattennivå och ladda vid behov. Se till att brytaren inte har löst ut.

Hur rengör och underhåller jag motorn efter användning?

Skölj motorn med sötvatten, torka av med en trasa fuktad med vattenbaserad silikonspray. Rengör propellern från alger och fiskelina. Smörj kompositaxeln regelbundet.

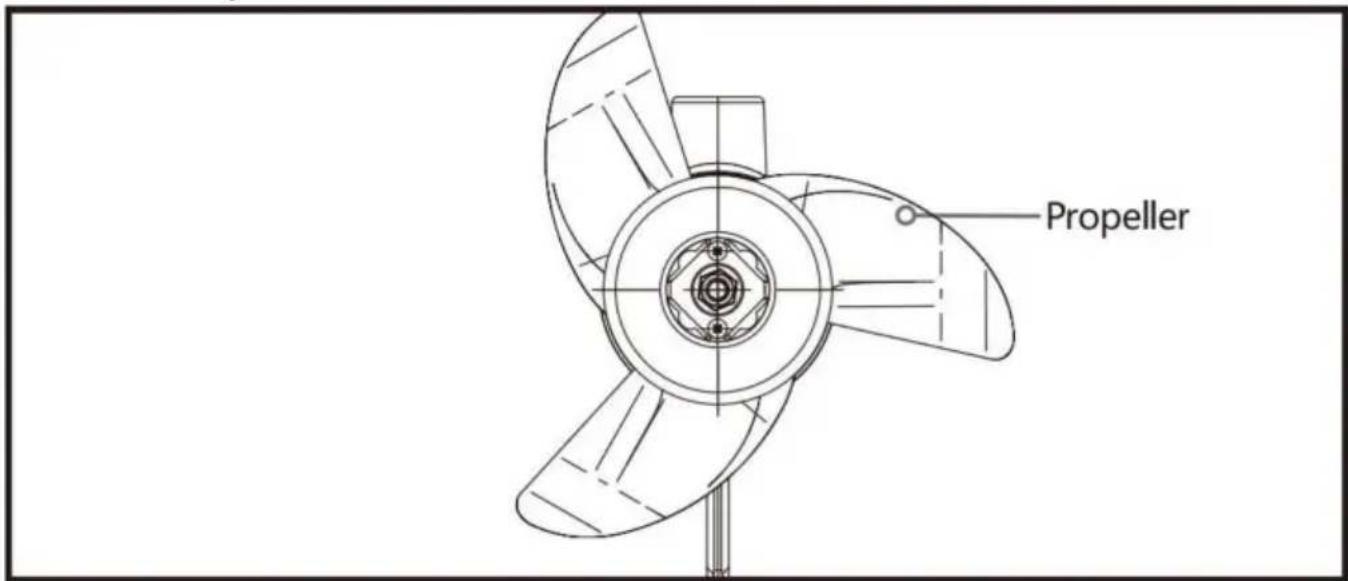

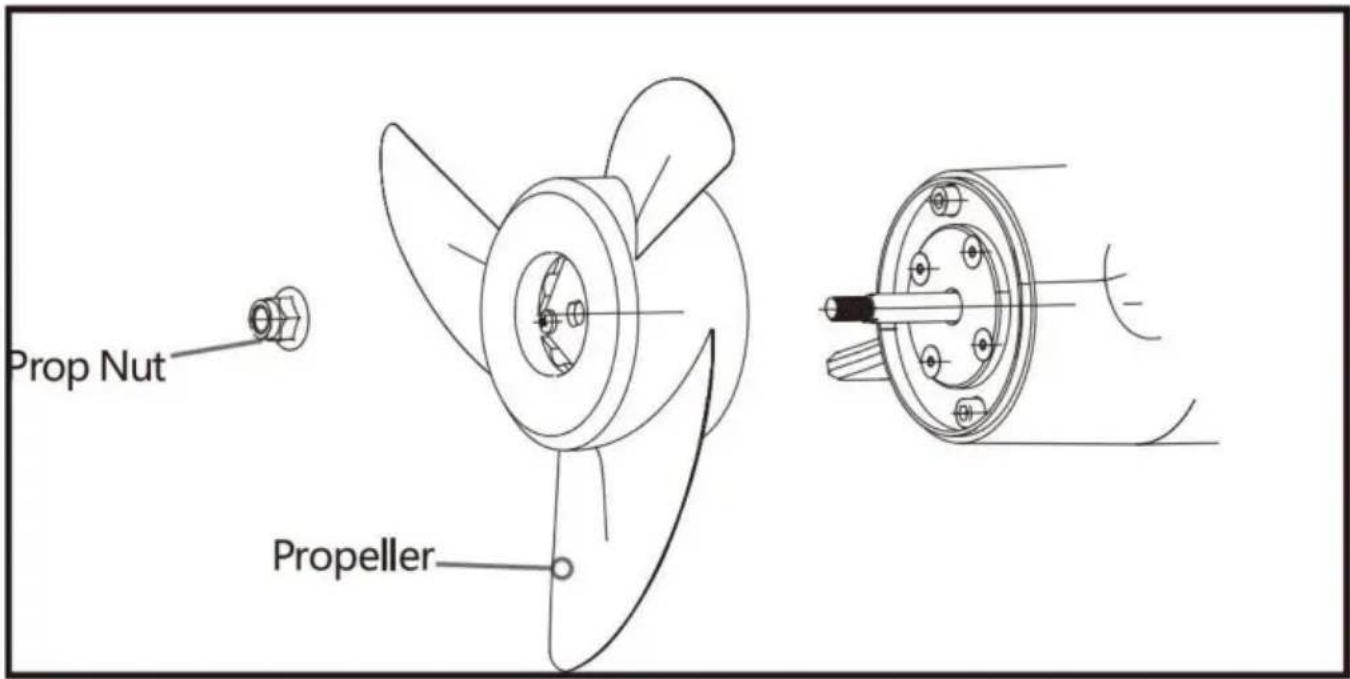

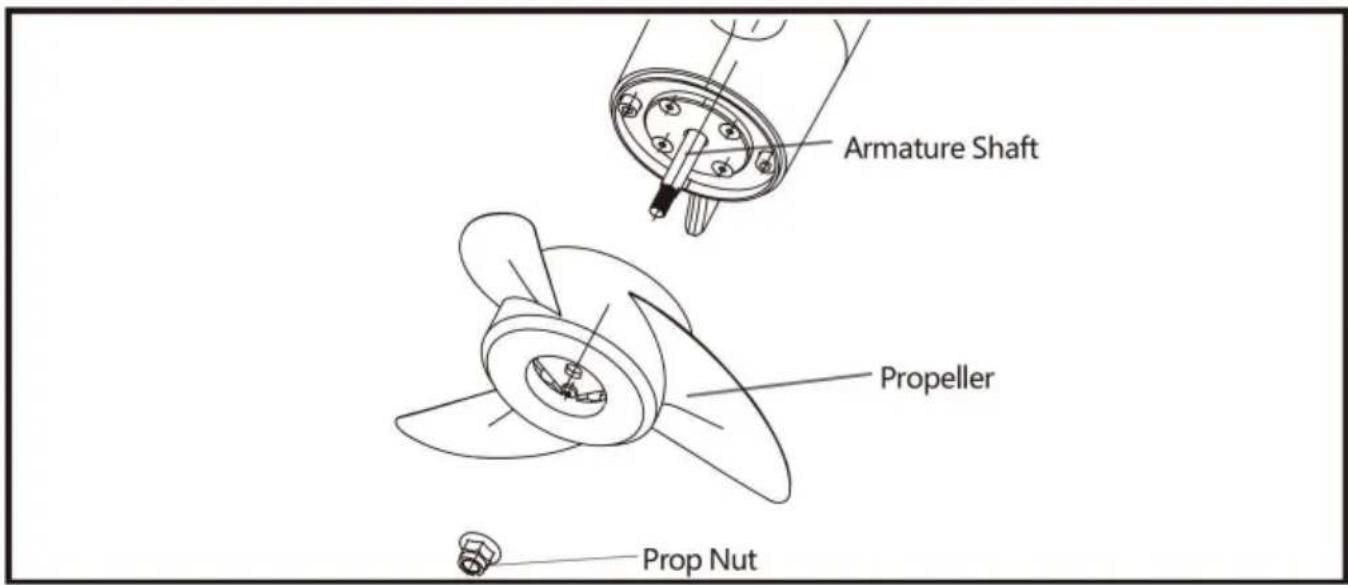

Hur byter jag propellern?

Koppla bort batteriet. Håll propellern och lossa muttern med en 1/2-tumsnyckel. Ta bort den gamla propellern, sätt i den nya och dra åt muttern till 25-35 tum-pund plus 1/4 varv.

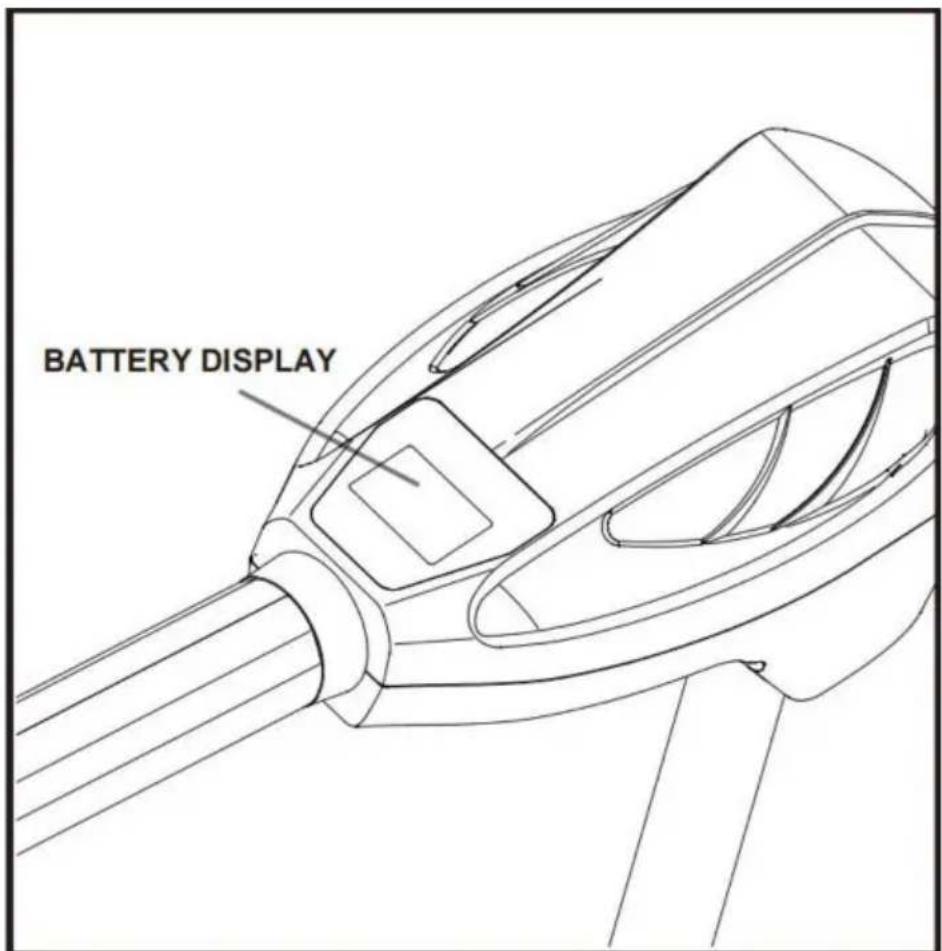

Vad betyder LED-batteriindikatorn?

LED-indikatorn visar återstående laddning. Om endast 2 eller 3 lampor lyser är det en djupvarning: du har cirka 10 minuter på dig att återvända (referens batteri 24V 60Ah).

Är motorn lämplig som huvudframdrivning?

Nej, denna motor är avsedd för trolling och ska inte användas som huvudmotor. Intensiv användning kan leda till överhettning.

Hur säkrar jag motorn under transport?

Luta motorn helt ur vattnet, dra åt riktningsspänningsknappen och skjut djupkragen uppåt. Lås monteringsfästet för att förhindra rörelse.

Vilka tillbehör rekommenderas?

Använd endast tillbehör godkända av VEVOR (fjärrkontroller, fästen). Användning av icke godkända tillbehör kan skada motorn eller orsaka skador.

BRUKSANVISNING LAN155 Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

Elektrisk trollingmotor

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av våra representanter är en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som vi erbjuder. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar

hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Elektrisk trollingmotor

Teknisk support och e-garanticertifikat: www.vevor.com/support

Detta är originalinstruktionen,

läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av varje användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på varje produkt.

Varning: För att minska risken för skador måste användaren läsa bruksanvisningen noggrant.

Följ den europeiska säkerhetscertifieringen.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna korsad anger att

produkten kräver separat sophämtning inom EU.

Detta gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta så får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektrisk och elektronisk utrustning.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig

för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en Klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga

störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om

den inte installeras och används i enlighet med instruktionerna, kan den orsaka

skadliga störningar på radiokommunikation. Det finns dock ingen

garantera att störningar inte kommer att inträffa i en viss installation. Om detta

produkten orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas

genom att stänga av och slå på produkten, uppmuntras användaren att

försöka korrigera störningen genom en eller flera av de

följande åtgärder.

Rikta om eller flytta mottagningsantennen.

Öka avståndet mellan produkten och mottagaren.

• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

SÄKERHETSÖVERSIKT

Läs bruksanvisningen noggrant. Följ alla instruktioner och följ alla

säkerhets- och varningsmeddelanden. Användning av denna motor är endast tillåten för personer som har läst och förstått dessa användarinstruktioner. Minderåriga kan använda denna motor endast under uppsikt av vuxen.

VARNING!

Du är ansvarig för säker och försiktig drift av ditt fartyg. Det har vi

designat din VEVOR-produkt för att vara ett exakt och pålitligt verktyg som gör det förbättra båtdriften och förbättra din förmåga att fånga fisk. Den här produkten gör det inte befria dig från ansvaret för säker drift av din båt. Du måste

undvika faror för navigeringen och ha alltid en permanent vakt så att du kan

reagera på situationer när de utvecklas. Du måste alltid vara beredd att ta tillbaka

manuell styrning av din båt. Lär dig att använda din VEVOR-produkt i ett område fritt från faror och hinder.

VARNING!

Kör aldrig motorn ur vattnet, eftersom detta kan resultera i skador från

roterande propeller. Motorn ska kopplas bort från strömkällan när den inte används eller är avstängd. När du ansluter motorns strömförsörjningskablar till batteriet, se till att de inte är böjda eller utsatta för skav och dra dem på ett sådant sätt att personer inte kan snubbla över dem. Innan du använder motorn, se till att isoleringen av strömkablarna inte är skadad.

Om dessa säkerhetsåtgärder ignoreras kan det leda till elektrisk kortslutning av batteri(er) och/eller motor. Koppla alltid bort motorn från batteriet/batterierna innan du rengör eller kontrollerar propellern. Undvik att sänka hela motorn eftersom vatten kan komma in i den nedre enheten genom kontrollhuvudet och axeln. Om motorn används medan vatten finns i den nedre enheten kan avsevärd skada på motorn uppstå.

Denna skada kommer inte att täckas av garantin.

VARNING!

Se till att varken du eller andra personer närmar dig den vridande propellern för nära, varken med kroppsdelar eller föremål. Motorn är kraftfull och kan utsätta dig eller andra för fara eller skada. När motorn är igång, se upp för personer som simmar och för flytande föremål. Personer som saknar förmågan att köra motorn eller vars reaktioner är nedsatta av alkohol, droger, mediciner eller andra substanser får inte använda denna motor. Denna motor är inte lämplig för användning i starka strömmar. Motorns konstanta ljudtrycksnivå under användning är mindre än 70dB(A). Den totala vibrationsnivån överstiger inte 2,5 m/sek2.

VARNING!

När du förvarar eller använder motorn, håll fingrarna borta från alla gångjärns- och vridpunkter och alla rörliga delar. I händelse av oväntad drift, ta bort strömkablarna från batteriet

VARNING!

Det rekommenderas att endast använda VEVOR-godkända tillbehör med din VEVOR-motor. Användning av icke godkända tillbehör, inklusive för att montera eller styra din motor, kan orsaka skador, oönskad motordrift och personskada. Se till att använda produkten och godkända tillbehör, inklusive fjärrkontroller, på rätt sätt och på det sätt som anges för att undvika oavsiktlig eller oönskad motordrift. Behåll allt

fabriksinstallerade delar på plats, inklusive motor- och tillbehörskåpor, höljen och skydd.

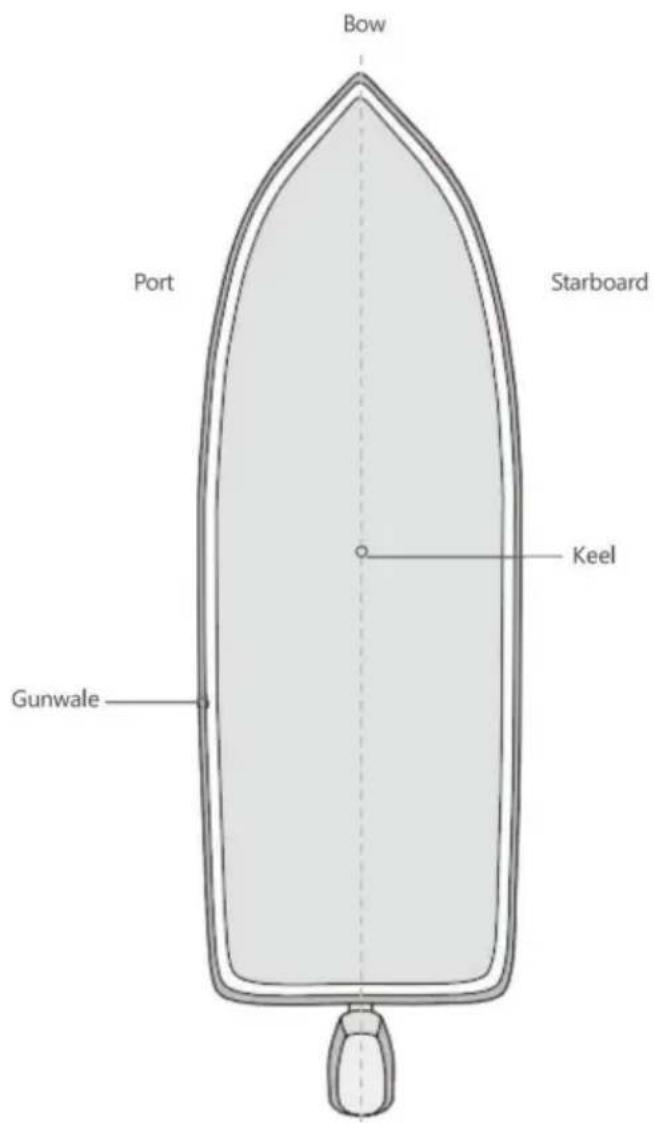

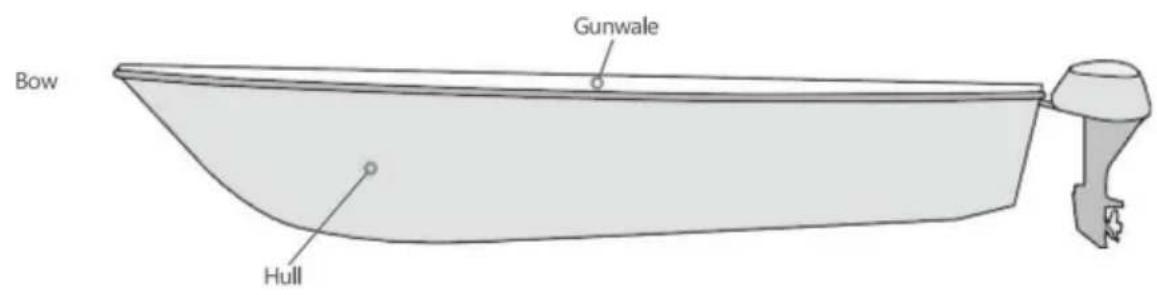

FARTYGSINFORMATION

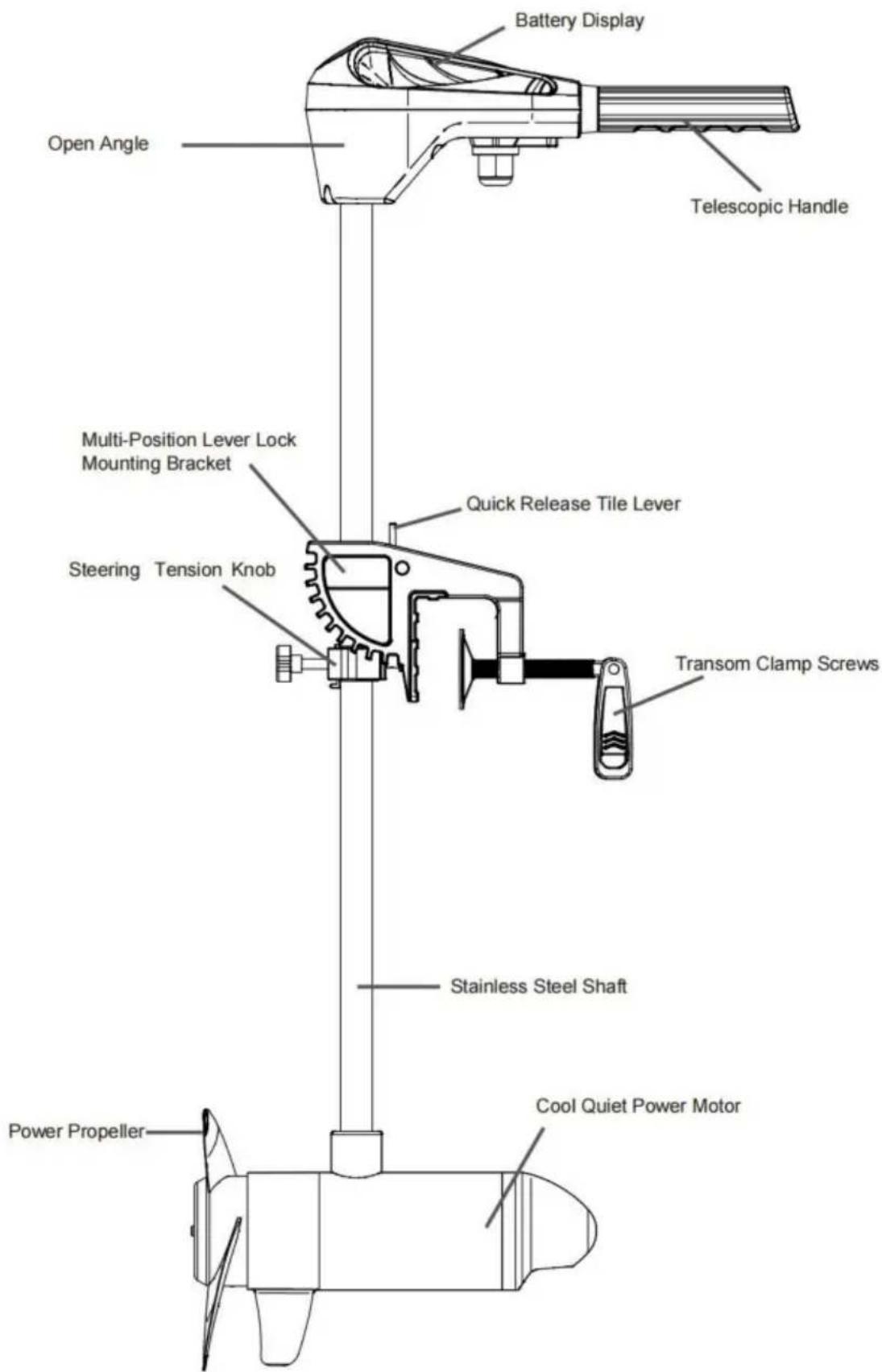

DRAG

ANMÄRKNING: Specifikationerna kan ändras utan föregående meddelande. Detta diagram är endast för referens och kan skilja sig från din faktiska motor.

INSTALLATION

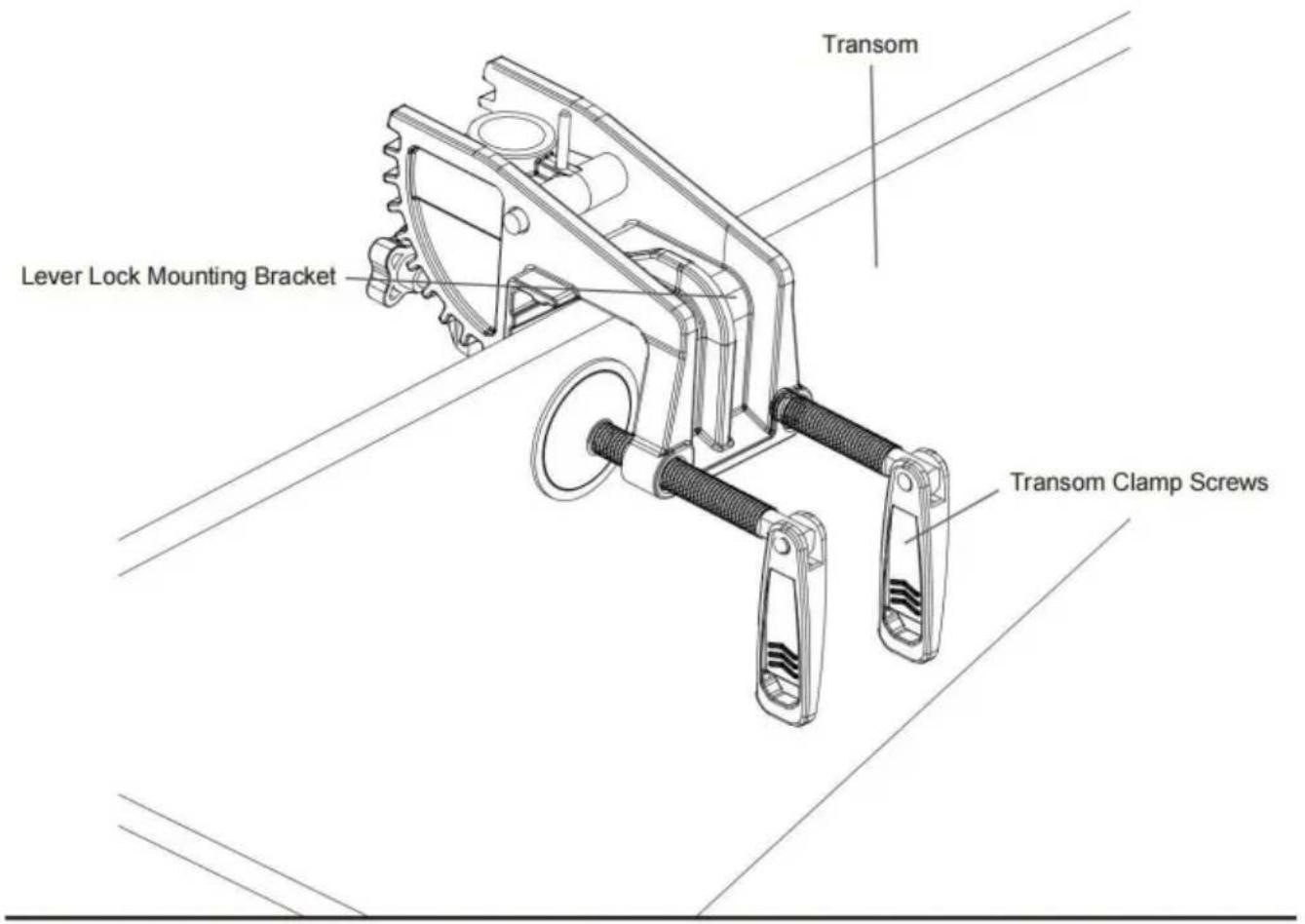

Motorinstallation

a. Hitta ett akterspegelområde på båten som är fritt från hinder. b. Öppna akterspegelns klämskruvar på fästet tillräckligt så att det passar över toppen av båtens akterspegel. c. Placera spaklåsets monteringsfäste över toppen av båtens akterspegel så att fästet vilar ovanpå akterspegeln. d. Kontrollera att det inte finns några hinder som kontrollboxen, handtaget eller stödet kan träffa under användning som skulle begränsa styrningen eller orsaka skada på motorn. e. Dra åt akterspegelns klämskruvar till akterspegeln endast för hand. Använd inte verktyg för att dra åt klämskruvarna eftersom det kan skada

fästet eller din båt.

FÖRSIKTIGHET

Att dra åt akterspegelns klämskruvar för hårt kan skada konsolen.

Skador på fästet kommer att hindra motorn från att vara säkert monterad till akterspegeln. Förhindra skador på fästet genom att inte dra åt det för hårt. Dra bara åt för hand.

f. Vi rekommenderar att motorns lutningsvinkel justeras så att motoraxeln är vinkelrät mot vattenytan när motorn används.

g. För transport, tippa alltid motorn i båten, så att motorn och propellermonteringen är helt ur vattnet och motorn är placerad nära spaklåsets monteringsfäste.

VARNING

När motorn transporteras, på vatten eller land, är det viktigt att placera motorn helt ur vattnet. Motorn ska placeras nära spaklåsets monteringsfäste. Fäst alltid styrspänningsknappen och skjut ner den justerbara djupkragen till toppen av styrspänningsknappen för ökad säkerhet under transport. Detta ger en säker stuvning och håller motorn på plats under transport när den utsätts för höga nivåer av stötar och vibrationer. Om motorn inte säkras kan det leda till skada på enheten.

INSTALLATION AV BATTERI OCH LEDNING

1. BÅTRIGGNING OCH PRODUKTINSTALLATION. Av säkerhets- och

överensstämmelseskäl rekommenderar vi att du följer American Boat and Yacht Council (ABYC) standarder när du riggar din båt. Ändring av båtledningar bör utföras av en kvalificerad marintekniker.

Följande specifikationer är endast för allmänna riktlinjer:

FÖRSIKTIGHET

Dessa riktlinjer gäller generell riggning för att stödja din Minn Kota-motor.

Att driva flera motorer eller ytterligare elektriska enheter från SAMMA strömkrets kan påverka den rekommenderade ledningsmätaren och strömbrytarens storlek. Om du använder kabel som är längre än den som medföljer din enhet, följ ledningsmätare och strömbrytarens storlekstabell nedan. Om din kabelförlängningslängd är mer än 25 fot, rekommenderar vi att du kontaktar en kvalificerad marintekniker.

FÖRSIKTIGHET

En överströmsskyddsanordning (strömbrytare eller säkring) måste användas.

Kustbevakningens krav kräver att varje ojordad strömförande ledare måste skyddas av en manuellt återställd, utlösningsfri strömbrytare eller säkring. Typen (spänning och strömstyrka) av säkringen eller strömbrytaren måste dimensioneras i enlighet med den trollingmotor som används. Tabellen nedan ger riktlinjer för strömbrytarens storlek.

LEDARMÄTARE OCH KRETSBRYTARE STORLEKSTABELL

Denna dimensioneringstabell för ledare och strömbrytare är endast giltig för följande

antaganden: 1. HÖGST 2 ledare är hopbuntade inuti en mantel eller ledning utanför motorutrymmen.

1. Varje ledare har 105°C temperaturisolering.
2. Högst 5 % spänningsfall tillåts vid full motoreffekt baserat på publicerade produkteffektkrav.

MotorDragkraft/läge	MaxAmpDra	Kretsbrytare	Trädförlängningsländg
			5 fot	10fötter	15fötter	20 fot 25	fot
30 lb.	30	50 Amp@12VDC	10AWG	10AWG	8AWG	6AWG	4AWG
40 lb., 451b 42			10AWG	8AWG	6AWG	4AWG	4AWG
50 lbs., 55 lbs.	50	60 Amp@12VDC	8AWG	6AWG	4AWG	4AWG	2AWG
70 lbs.	42	50 Amp@24VDC	10AWG	10AWG	8AWG	8AWG	6AWG
80 lb.	56	60 Amp@24VDC	8AWG	8AWG	8AWG	6AWG	6AWG
101lb.	46	50 Amp@36VDC	8AWG	8AWG	8AWG	8AWG	8AWG
MotorFäre 101	50	60 Amp@36VDC	8AWG	8AWG	8AWG	8AWG	8AWG
112lb.	52	60 Amp@36VDC	8AWG	8AWG	8AWG	8AWG	8AWG
MotorFäre 160	116	60 Amp@24VDC	6AWG	6AWG	4AWG	2AWG	2AWG
E-Div	40	50 Amp@48VDC	10AWG	10AWG	10AWG	10AWG	10AWG

ANMÄRKNING: Kabelförlängningslängden avser avståndet från batterierna till trollingmotorns ledningar. Konsultera webbplatsen för tillgängliga dragkraftsalternativ. Maximala Amp Draw-värden inträffar endast intermittent under valda förhållanden och bör inte användas som kontinuerliga förstärkarbelastningsvärden.

batterier/batterier. För bästa resultat, använd ett djupcykliskt, marint batteri med minst 60 amperetimmar. Håll batteriet vid full laddning. Korrekt skötsel säkerställer att du har batteriström när du behöver det och kommer att avsevärt förbättra batteriets livslängd.

Underlåtenhet att ladda upp blybatterier (inom 12-24 timmar) är den främsta orsaken till förtidigt batteriavbrott. Använd en flerstegsladdare för att undvika överladdning. Vi erbjuder ett brett urval av laddare för att passa dina laddningsbehov. Om du använder ett vevbatteri för att starta en bensinutombordare rekommenderar vi att du använder ett separat djupgående marinbatteri/batterier för din VEVOR trollingmotor. För mer information om batterival och riggning, kontakta relevanta avdelningar.

VARNING

Koppla aldrig ihop (+) och (-) polerna på samma batteri. Se till att inga metallföremål kan falla i batteriet och kortsluta polerna. Detta skulle omedelbart leda till en kortvarig och extrem brandrisk.

FÖRSIKTIGT

Se "Tabell för storlek på ledarmätare och kretsbrytare" i föregående avsnitt för att hitta lämplig strömbrytare eller säkring för din motor.

FÖRSIKTIGT

Läs följande information innan du ansluter din motor till dina batterier för att undvika att skada din motor och/eller ogiltigförklara din garanti.

YTTERLIGARE ÖVERVÄGANDEN

1. Använda likströms- eller generatorladdare

Din VEVOR trollingmotor kan vara utformad med en intern bindningsstråd för att minska ekolodsstörningar. De flesta generatorladdningssystem tar inte hänsyn till denna bindningsstråd och ansluter de negativa polerna på trollingmotorbatterierna till de negativa polerna på vev-/startbatteriet. Dessa externa anslutningar kan skada ansluten elektronik och det elektriska systemet på din trollingmotor, vilket gör din garanti ogiltig. Läs noggrant igenom laddarens manual eller rådfråga tillverkaren före användning för att säkerställa att laddaren är kompatibel.

1. Ytterligare tillbehör anslutna till trollingmotorbatterier. Betydande skada på din VEVOR-motor, din båtelektronik och din båt kan uppstå om felaktiga anslutningar görs mellan dina trollingmotorbatterier och andra batterisystem. VEVOR rekommenderar att du använder ett exklusivt batterisystem för din trollingmotor. Om möjligt ska tillbehör anslutas till ett separat batterisystem. Radioapparater och ekolodsenheter bör inte anslutas till några trollingmotorbatterisystem eftersom störningar från trollingmotorn är oundvikliga. Om du ansluter ytterligare tillbehör till något trollingmotorbatterisystem eller gör anslutningar mellan trollingmotorbatterierna och andra batterisystem på båten, var noga med att följa informationen nedan.

3. ANSLUTNING AV BATTERIERNA

Den negativa (-) anslutningen måste anslutas till minuspolen på samma batteri som trollingmotorns minusledning ansluter till. I diagrammen nedan är detta batteri märkt "Low Side" Battery. Anslutning till något annat trollingmotorbatteri kommer att mata in positiv spänning i "jorden" av det tillbehöret, vilket kan orsaka överdriven korrosion. Eventuella skador orsakade av felaktiga anslutningar mellan batterisystem täcks inte av garantin.

4. Automatiska starthjälpsystem och väljare. Automatiska

starthjälpsystem och väljare kopplar ihop negativen på de anslutna batterierna. Att ansluta dessa system till "High Side"-batteriet eller "Middle"-batteriet i diagrammen nedan kommer att orsaka betydande skada på din trollingmotor och elektronik. Det enda trollingbatteriet som är säkert att ansluta till ett av dessa system är "Low Side"-batteriet.

5. 12/24-voltssystem 1.

Se till att motorn är avstängd (hastighetsväljaren på "OFF" eller "0").

1. Anslut den röda pluskabeln (+) till den positiva (+) batteripolen.
2. Anslut den negativa (-) svarta ledningen till den negativa (-) batteripolen.

VARNING

Av säkerhetsskäl, slå inte på motorn förrän propellern är i vattnet. Om du installerar en ledningskontakt, observera korrekt polaritet och följ instruktionerna i din

båtägarens manual.

VARNING

• Av säkerhetsskäl, koppla bort motorn från batteriet eller batterierna när

motorn inte används eller medan batteriet/batterierna laddas. • Felaktig ledning av 12/24-

Voltssystem kan orsaka batteriexplosion. - Håll ledningsträdens vingmutteranslutningar täta

och solida till batteripolerna. - Placera batteriet i ett ventilerat fack.

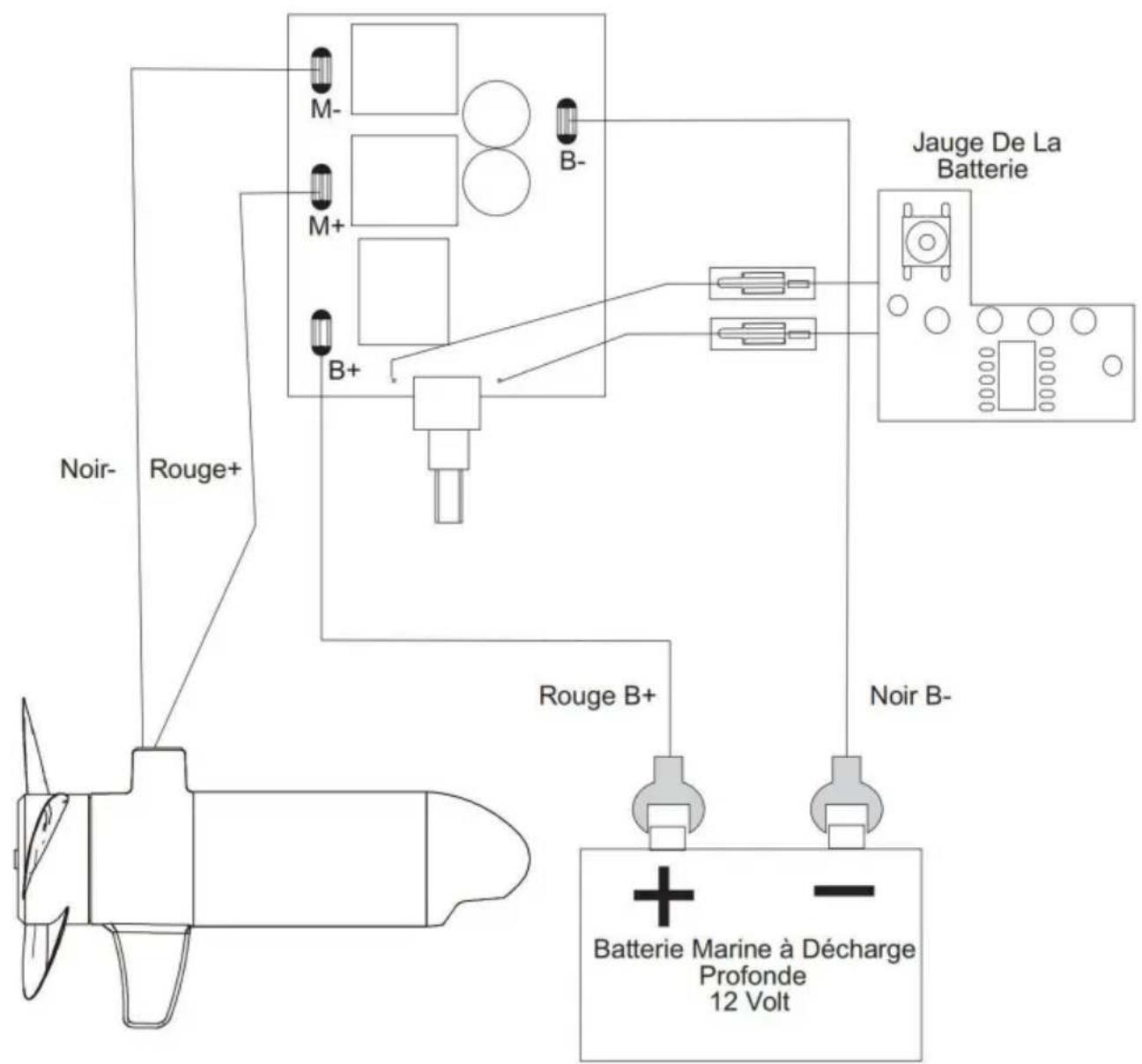

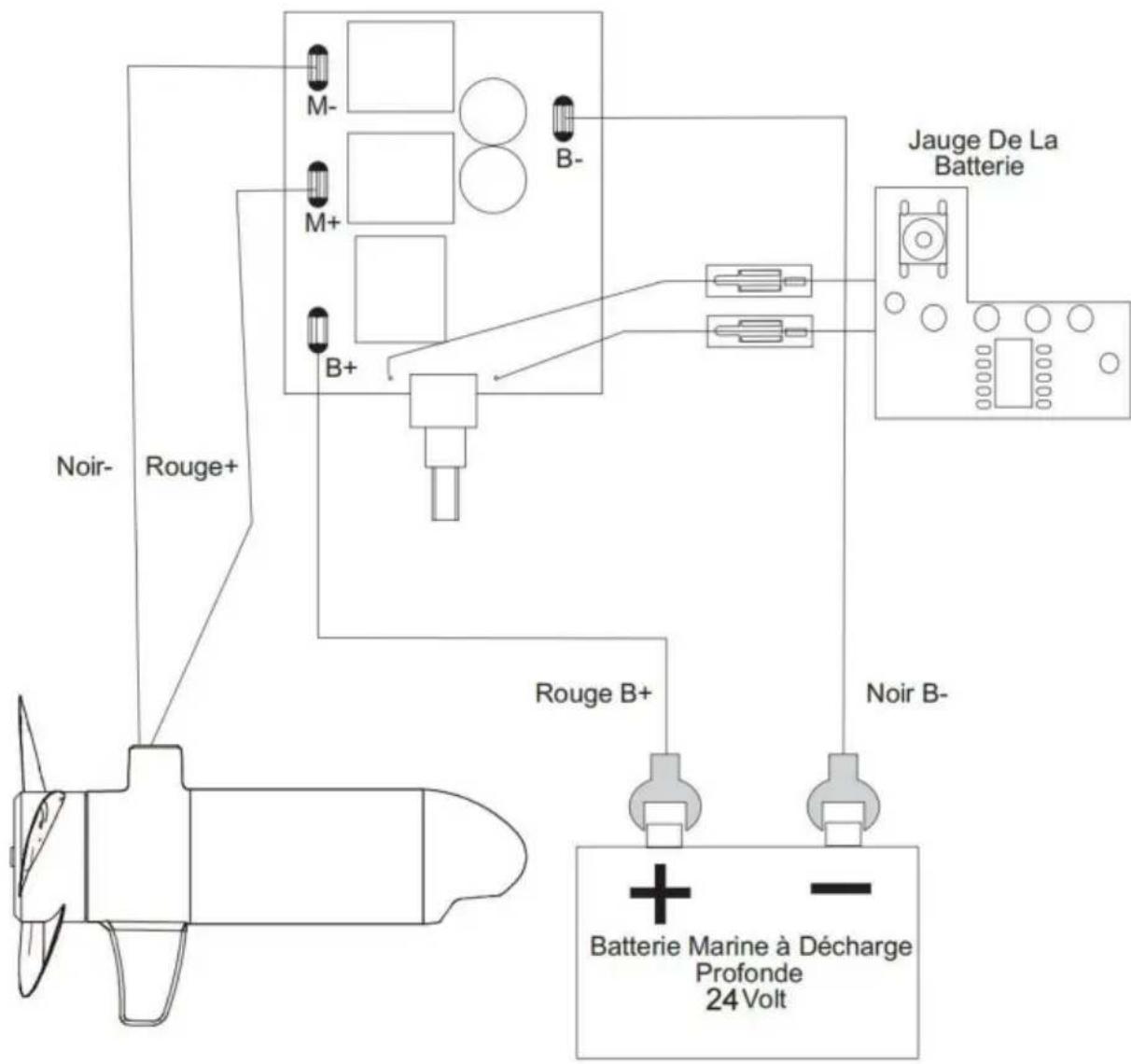

MOTORKRETSDIAGRAM

LAN155 MOTORKRETSDIAGRAM

LAN255 MOTORKRETSDIAGRAM

ANVÄNDNING OCH JUSTERING AV MOTORN

VARNING

När du förvarar eller använder motorn, håll fingrarna borta från alla gångjärns- och vridpunkter och alla rörliga delar. Öva korrekt ergonomi när du stuvar och använder motorn för att förhindra skador.

VARNING Att

flytta motorn skapar en mängd olika klämpunkter. Motorhuvudet kommer att skapa en klämpunkt om styrspänningsratten lossas och motorhuvudet glider till toppen av den justerbara djupkragen. Ta tag i skaftet och förhindra att det glider hela vägen ner för att förhindra klämpunkten. När du justerar monteringsfästet genom att koppla in snabbkopplingsspaken, se upp för klämpunkter på spaken

Lås monteringsfäste och mellan axel och monteringsfäste. Ta tag i

motorn bort från det område som kan komma i kontakt med ett annat område av motorn för att förhindra skada. Se upp för klämpunkter på rorkulten när du flyttar motorn eller med hjälp av teleskophandtaget.

VARNING

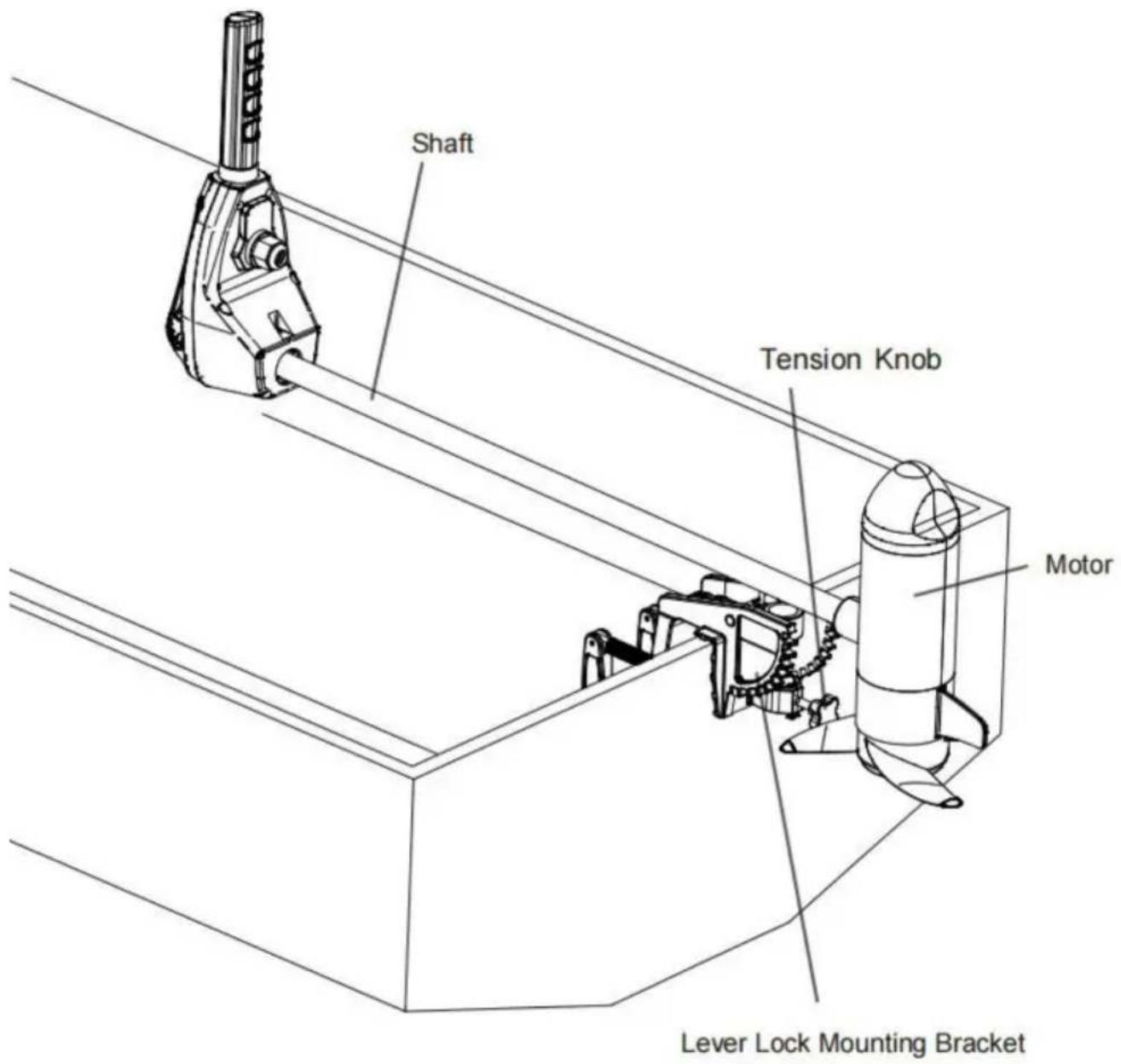

När motorn transporteras, på vatten eller land, är det viktigt att placera motorn helt ur vattnet. Motorn placeras nära

Spaklås monteringsfäste. Fäst alltid styrspänningsknappen och skjut

den justerbara djupkragen ner till toppen av styrspänningsknappen för

Ökad säkerhet under transporten. Detta ger en säker stuvning och håller motorn

på plats under transport när den utsätts för höga nivåer av stötar och

vibration. Om motorn inte säkras kan det leda till skada eller skada på enheten.

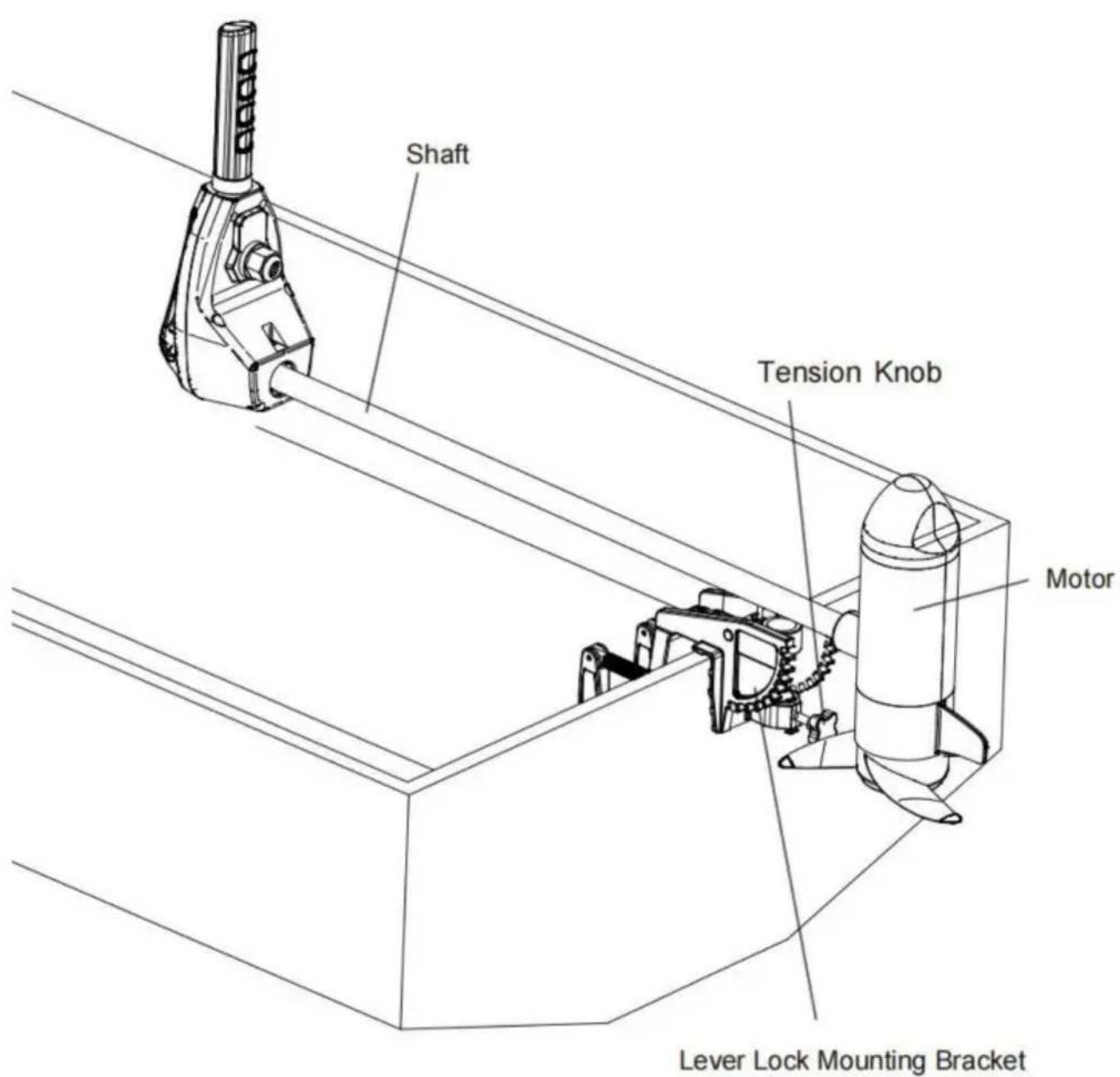

1. FÖRVARING AV MOTORN

a. Justera djupet så att motorn är helt upplyft. b. Tryck och håll in snabbkopplingsspaken. c. Luta in motorn i båten. d. För transport, luta alltid motorn in i båten så att motor och propellermonteringen är helt ur vattnet och motorn är placerad nära spaklåsets monteringsfäste.

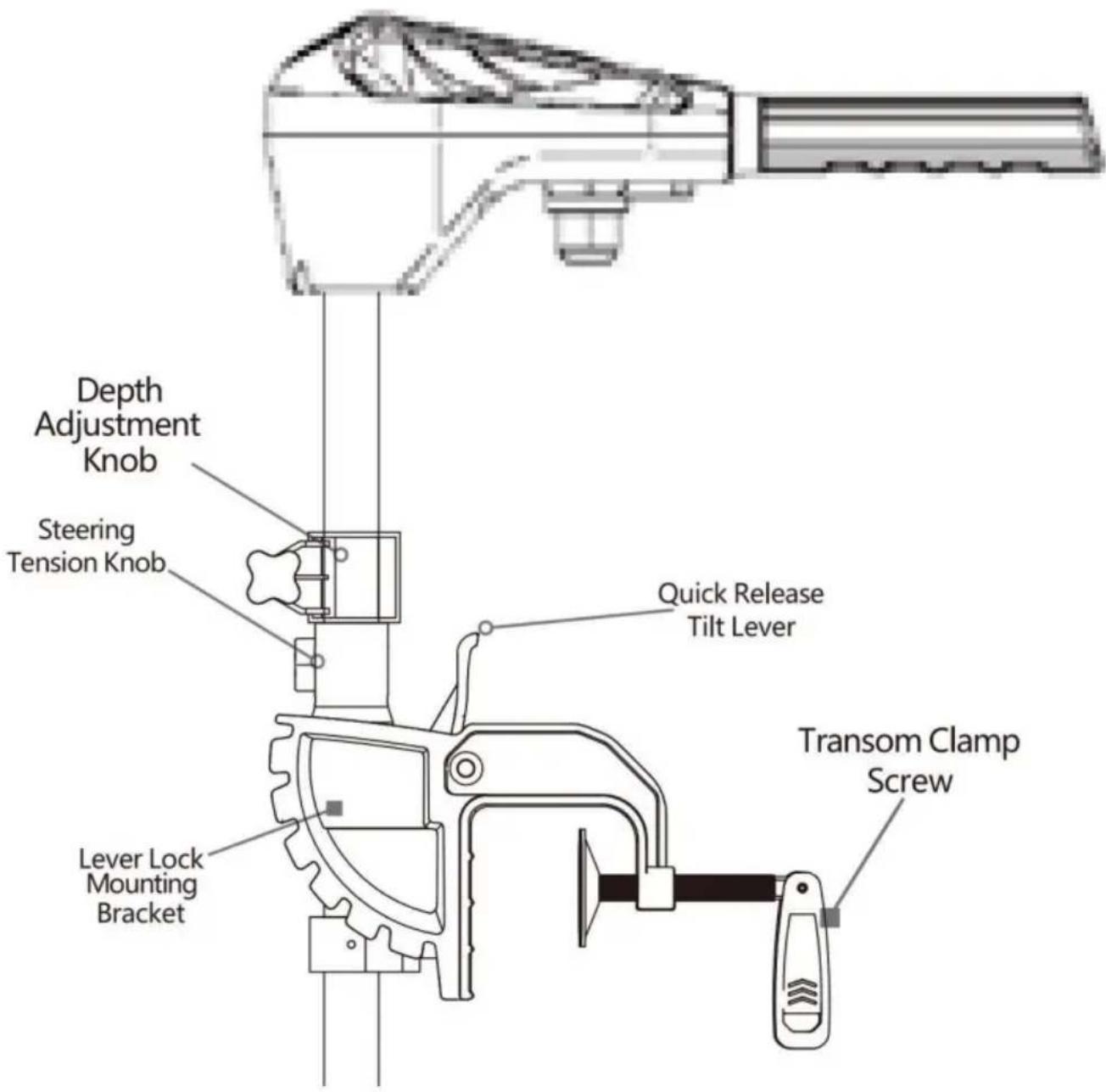

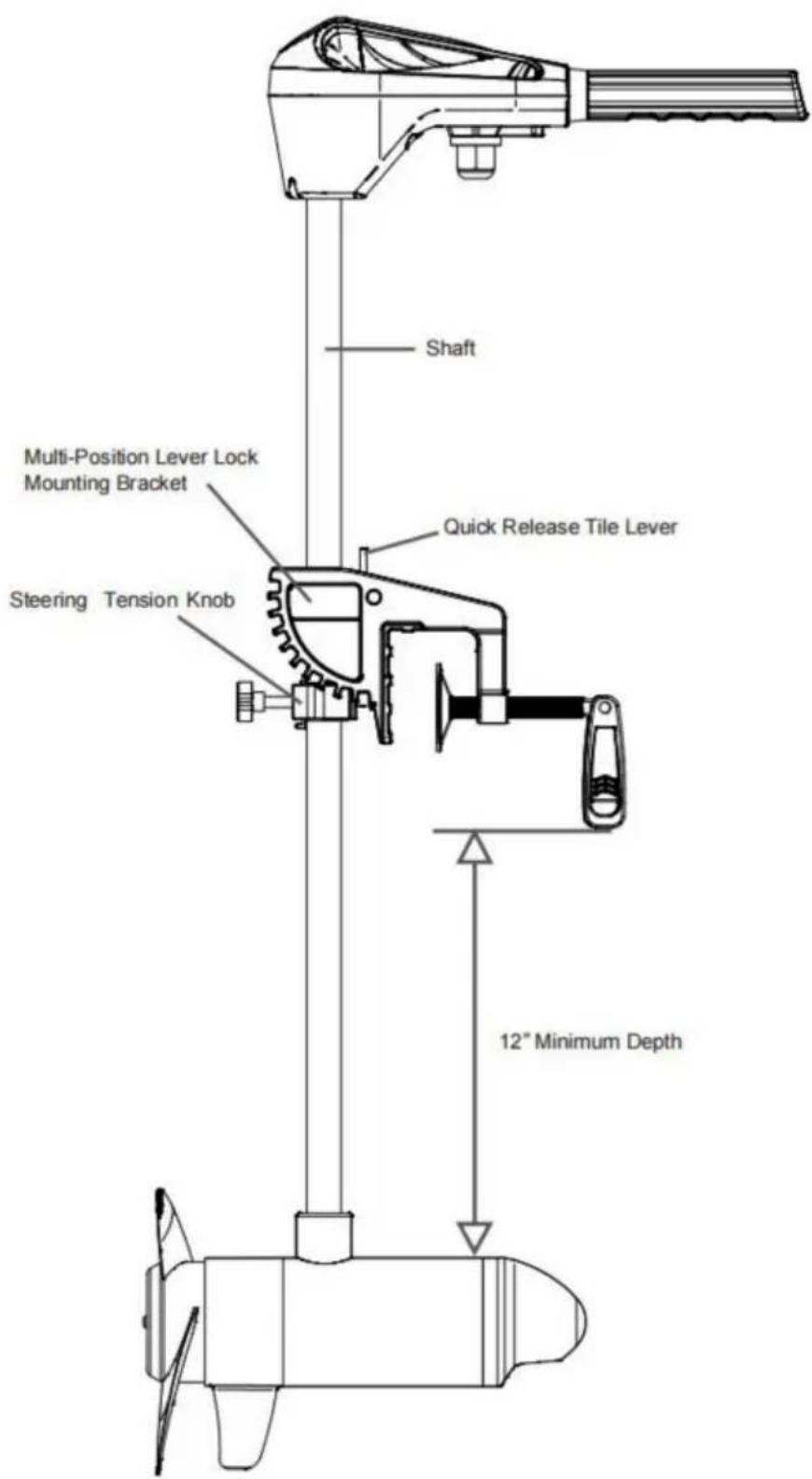

2. Justering av motorns djup

När du ställer in djupet, se till att toppen av motorn är nedsänkt minst 12" under vattenytan för att undvika att ytvattnet skakar eller skakas. Propellern måste vara helt nedsänkt.

a. Ta ett stadigt tag i kompositskaftet och håll det stadigt. b. Lossa styrspänningsknappen och den justerbara djupkragen tills skaftet glider fritt. c.

Höj eller sänk motorn till önskat djup. d. Dra åt

justerbar djupkrage för att säkra motorn på plats.

NOTERA: Se till att toppen av motorn är nedsänkt minst 12" under vattenytan för att undvika kärnning eller omrörning av ytvatten.

VARNING

Motorhuvudet kommer att skapa en klämpunkt om styrspänningsratten lossas och motorhuvudet glider till toppen av den justerbara djupkragen. Ta tag i skaftet och förhindra att det glider hela vägen ner för att förhindra klämpunkten. Ta tag i motorn borta från det område som kan komma i kontakt med ett annat område på motorn för att förhindra skador.

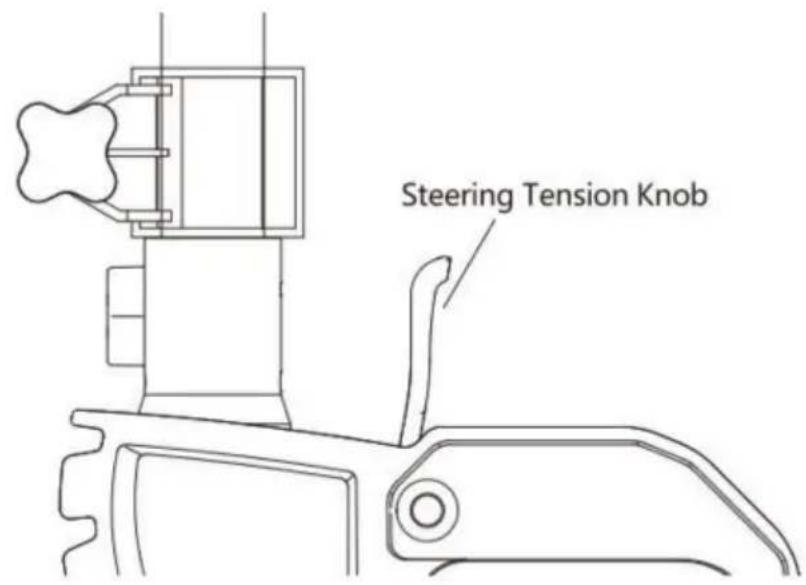

3. Justering av styrningen

Justera styrspänningsratten för att ge tillräckligt med spänning för att låta motorn rotera fritt, men förbli i valfri position utan att hållas eller dra åt vredet för att placera motorn i ett förinställt läge för att lämna händerna fria för fiske.

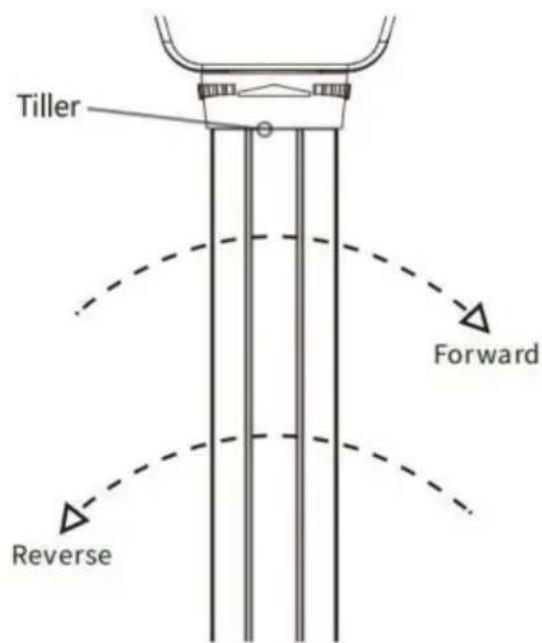

4. Styra hastighet och riktning med rorkulten. Dessa motorer

är utrustade med ett handtag som erbjuder variabel hastighet framåt och bakåt. Hastighetskontrollen kan manövreras i endera riktningen, framåt eller bakåt. Vrid rorkultshandtaget moturs från (AV) för att öka hastigheten bakåt och medurs från (AV) för att öka hastigheten framåt. Drivkraften minskar när du närmar dig (AV) från endera riktningen.

VARNING

När motorn inte används, vrid alltid rorkultshandtaget till "AV". Om handtaget är inställt eller oavsiktligt inkopplat eller ställt och inte är positionerat för "AV", kommer stödet att slå på oväntat. Propellern kan också slå på oväntat om kontrollen kortsluts eller 5-lägesbrytaren misslyckas. Förhindra skador. Håll bort från roterande propeller och vet alltid hur man snabbt kopplar ur strömmen eller korrigerar rorkulten för att stänga av stödet.

VARNING

Riptide Transom är inte avsedd att vara en primär framdrivningsmotor. Tung användning av motorn kan orsaka förhöjda motortemperaturer, som kan ökas med en alltför het driftsmiljö. Var försiktig när du hanterar kontrollhuvudet

för att undvika brännskador eller skador från överdriven värme. I händelse av att motorn eller hastighetskontrollen skulle gå sönder, var alltid beredd att ta manuell kontroll över båten.

VARNING

Var uppmärksam på oväntade båtrörelser när du använder Riptide Transom. Båten kan stöta på skarpa svängar och ryck om styrningen ändras kraftigt eller om stora förändringar i hastighet görs under drift. Håll balans och observera säker motordrift.

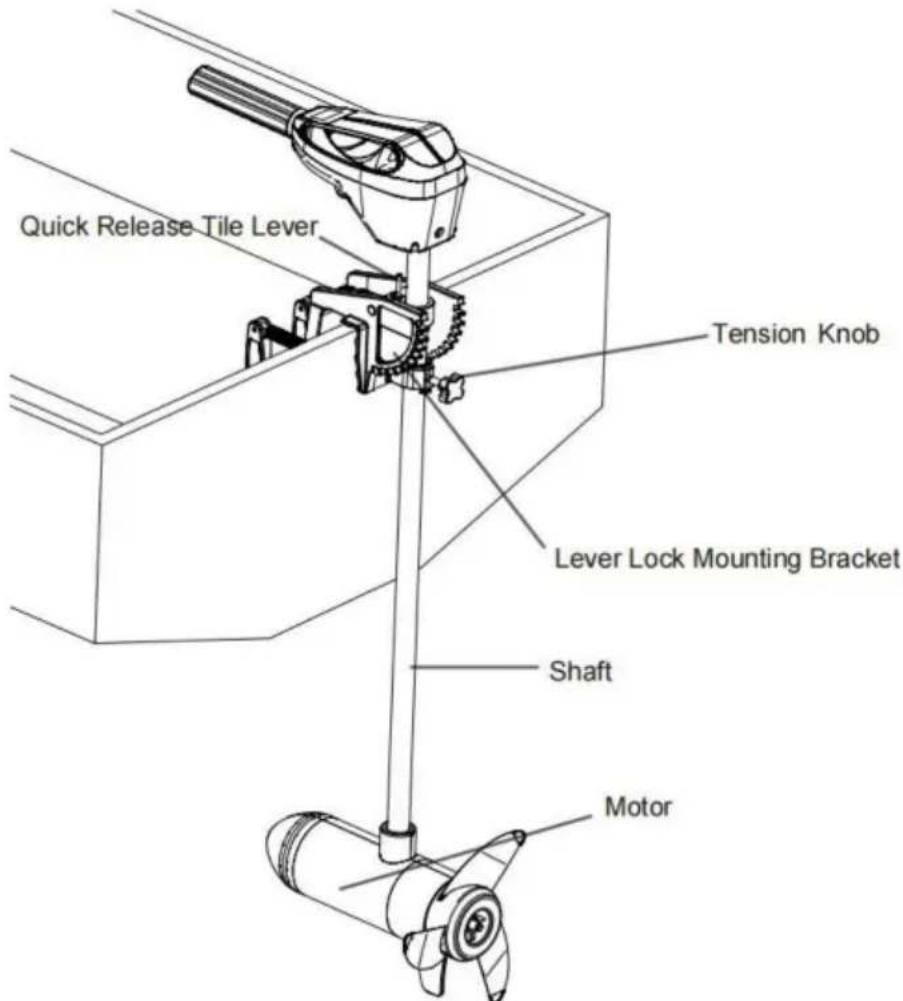

5. Justering av fästet

Du kan låsa din motor i vertikalt läge, vinkla den för grunt vatten eller luta den helt ur vattnet.

a. Ta ett stadigt tag i kontrollhuvudet eller kompositskaftet. b.

Tryck snabbkopplingsspaken mot axeln och håll den för att frigöra

spärrlåset eller T-stången för att justera placeringen av monteringsfästet. c. Luta till någon av positionerna på spaklåsets monteringsfäste.

d. Släpp snabbkopplingsspaken.

VARNING

När du justerar spakåsets monteringsfäste genom att koppla in snabblåset, luta spaken. Se efter klämpunkter på spakåsets monteringsfäste och mellan axeln och monteringsfästet. Ta tag i motorn borta från det område som kan komma i kontakt med en annan del av motorn för att förhindra skador.

6. LED-LJUS VISAR BATTERIKAPACITETEN. LED-lampan ger

en exakt visning av den återstående laddningen i batteriet. 2-3 lampor kommer att tändas som djupvarning, och sedan har du cirka 10 minuter på dig att komma tillbaka (se batteri 24V 60AH).

varning, och sedan har jag cirka 10 minuter på mig att komma tillbaka (se batteri 24V 60AH)

1. BYTE AV PROPELLER

1.1 VERKTYG OCH RESURSER KRÄVS

1/2" skiftnyckel

Platt skruvmejsel

• 1.2 INSTALLATION

Steg 1.

a. Koppla bort motorn från alla kraftkällor innan du byter propeller. b. Håll propellern och lossa stödmuttern med en tång eller en skiftnyckel. c. Ta bort stödmuttern och stödbrickan.

a. Koppla bort motorn från alla kraftkällor innan du byter propeller. b. Håll propellern och lossa stödmuttern med en tång eller en skiftnyckel. c. Ta bort stödmuttern och stödbrickan.

FÖRSIKTIGHET

Koppla bort motorn från batteriet innan du påbörjar något propellarbete eller underhåll.

Steg 2

d. Vrid det gamla stödet till horisontellt och dra det rakt av.

FÖRSIKTIGT

Om stödet inte lätt glider av, var noga med att inte böja ankarskaftet medan du tar bort stödet genom att dra stödet jämnt från ankarskaftet.

Steg 3

f. Montera stödmuttern. g. Dra åt stödmuttern 1/4 varv förbi tätt vid 25-35 tum-lbs.

FÖRSIKTIGHET

Dra inte åt för hårt eftersom detta kan skada stödet.

ALLMÄNT UNDERHÅLL

Efter varje användning ska hela motorn sköljas med sötvatten och sedan torkas av med en trasa fuktad med en vattenbaserad silikonspray. Spraya inte

vatten in i ventilationsöppningarna i motorhuvudet. Kompositaxeln

kräver periodisk rengöring och smörjning för korrekt

indragning och utplacering. En beläggning av en vattenbaserad silikonspray kan förbättra driften.

Propellern ska inspekteras och rengöras från ogräs och fiskelina efter

varje användning. Fisklina och ogräs kan komma bakom stäven, skada tätningarna och låta vatten komma in i motorn.

Kontrollera att stödmuttern sitter fast varje gång motorn används.

För att förhindra oavsiktlig skada under transport eller förvaring, koppla bort batteriet när motorn är avstängd från vattnet. För långvarig förvaring, stryk lätt alla metalldelar med en vattenbaserad silikonspray.

För maximal batterilivslängd, ladda om batteriet/batterierna så snart som möjligt efter användning.

För maximal motorprestanda, återställ batteriet till full laddning före användning. Håll batteripolerna rena med fint sandpapper eller smärgelduk (översvämmad bly endast).

syra). Propellern är designad för att ge optimal drift med mycket hög

effektivitet. För att bibehålla denna topprestanda måste framkanten av bladen

hållas jämn. Om de är grova eller hackade efter användning, återställ till släta genom att slipa med fint sandpapper.

FELSÖKNING

1. Motorn går inte eller saknar ström:

Kontrollera batterianslutningarna för korrekt polaritet.

Se till att terminalerna är rena och korrosionsfria. Använd fint sandpapper eller smärgeltrasa för att rengöra terminalerna.

• Kontrollera batteriets vattennivå. Tillsätt vatten om det behövs.

2. Motorn tappar ström efter en kort gångtid: - Kontrollera

batteriladdningen. Om låg, återställ till full laddning.

3. Motorn är svår att styra:

• Lossa styrspänningsvredet på fästet. - Smörj kompositaxeln.

4. Du upplever stötdämpningsvibrationer under normal drift: Ta bort och vrid

stödet 180°. Se borttagningsinstruktioner i Propellern

Ersättningssektion.

ANMÄRKNING: För alla andra fel, besök ett auktoriserat servicecenter. Du kan

söka efter ett auktoriserat servicecenter i ditt område genom att besöka vår auktoriserade

servicesida.

ÖVERENSSTÄMMELSESUTTALANDEN

MILJÖÖVERENSSTÄMMELSE

Det är VEVORs avsikt att vara en ansvarsfull företagsmedborgare, verksam inom överensstämmelse med kända och tillämpliga miljöbestämmelser, och en god granne i de samhällen där vi tillverkar eller säljer våra produkter.

ÖVERENSSTÄMMELSE FÖR INDUSTRI KANADA

Denna produkt uppfyller gällande tekniska specifikationer för Industry Canada.

Driften är föremål för följande två villkor: (1) denna enhet får inte orsaka

störningar, och (2) denna enhet måste acceptera alla störningar, inklusive

Störningar som kan orsaka oönskad funktion av enheten.

Ändringar eller modifieringar som inte uttryckligen godkänts av Johnson Outdoors Marine

Electronics, Inc. kan upphäva användarens behörighet att använda denna utrustning.

MILJÖDEKLARATION

Omgivningstemperaturområde: -10 °C till 50 °C

Luftfuktighetsintervall för omgivande drift: 5 % till 95 %

Maximal drifthöjd: 10 000 fot

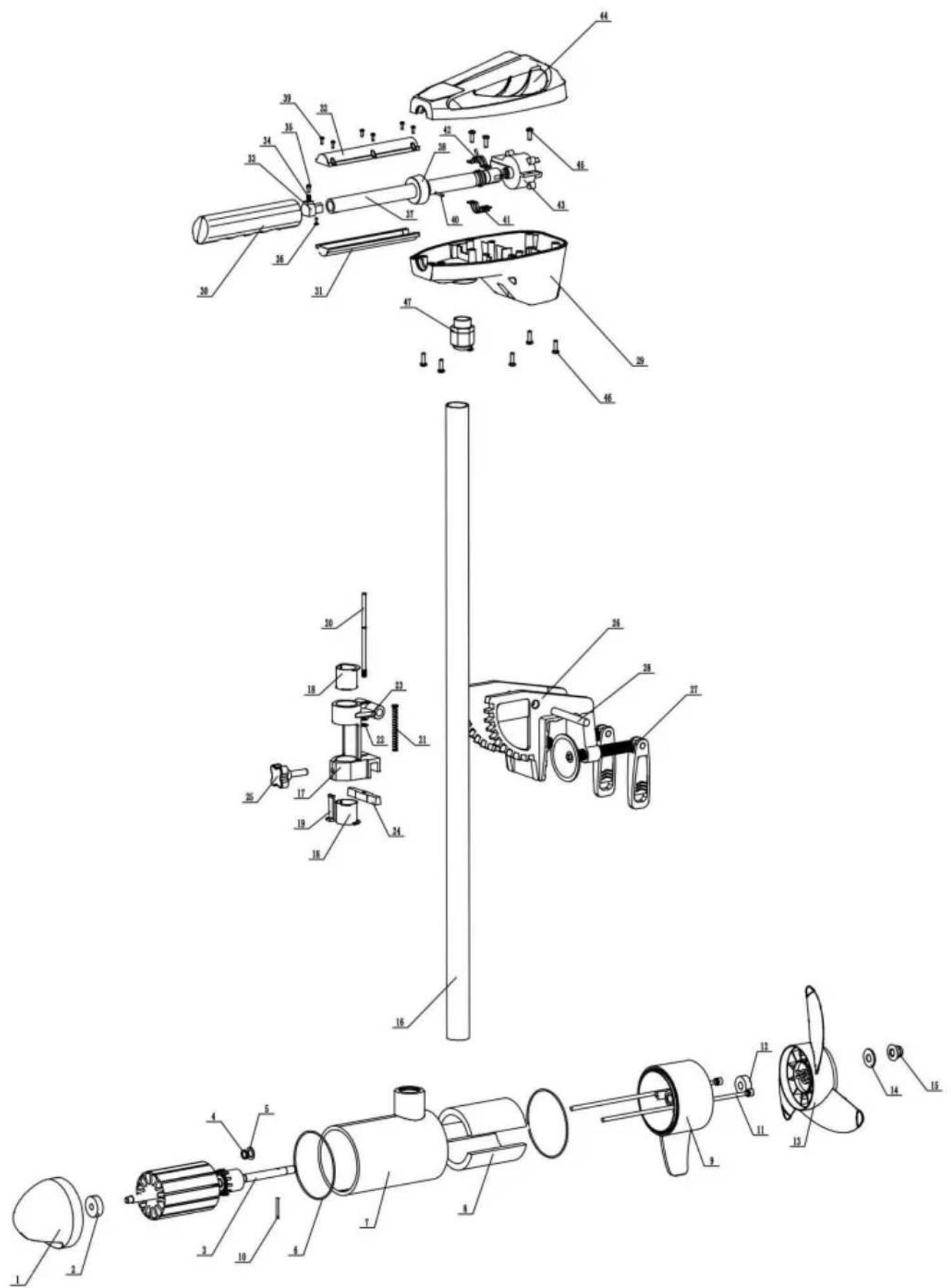

DELDIAGRAM & DELLISTA

Den här sidan innehåller instruktioner för demontering av VEVOR® WEEE. För

mer information om var du ska slänga din avfallsutrustning,

återvinning och/eller krav från EU:s medlemsland, kontakta din återförsäljare eller distributör från vilken din produkt köptes.

Verktyg som krävs, men inte begränsat till: skruvmejsel med platt huvud, stjärnskruvmejsel, uttagssats, tång, avskärare.

punkt	beskrivning	specifikation	kvantitet
1	Motorns främre kapa		1
2	Djupa krokkullager	638-2RS (8*28*9)	1
3	Motoraxel		1
4	E-klipp	D9	1
5	Igus packning	10*1	1
6	O-ringstättingar	90,2* 1,9	2
7	Motorhus		1
8	Magneter	Npole Spole	1 set
9	Motorns bakstycke		1
10	Cylindriska stift	D3*20	1
11	Insexskruvar med osthuvud	M6*215	2
12	Skeleton Double Lip Oil Seal	10*25*7	1
13	Propeller		1
14	Korrosionsskyddande zinkblock		1
15	Metall sexkantiga flänsmutrar	M8	1
16	Mellanstädrör		1
17	Upphangda snäppbeslag		1
18	Cylindriska stift	D10*75	1
19	M6 fästanordning		1
20	Pins		1
21	Kompressionsfjädrar	304	1
22	Platta brickor	D5*D10*1	1
23	E-klipp	D3.5	1
24	S-kamera		1
25	M8 Åtdragningshandtag	M8	1
26	Växlar		1
27	Segmenterad fotmontering, knog		2
28	Uppängningsklämma		1
29	Övre roder Nedre höje		1
30	Handtagsgummihylsa		1
31	Handtag teleskopisk hylsa nedre höje		1
32	Handtag Retractor övre höje		1
33	Fjäderbas		1
34	Kompressionsfjäder	D5*D0,5*10	1
35	Handtag infällbara stift		1
36	Korsförsänkta självgängande skruvar	2,6*12	1
37	Hantera		1
38	Handtagshållare		1
39	Korsförsänkta gängskruvar	2,9*4,5	6
40	Cylindriska stift	D2,5*25	1
41	Nedre klämma		1
42	Övre klämma		1
43	Byt,enhet		1
44	Övre roder övre höje Tvärförsänkta		1
45	självgängande skruvar Tvärförsänkta	3,9*9,5	1
46	självgängande skruvar 13,5PG vattentät	4,2*16	6
47	kontakt		1

Tillverkare: Shanghaiuxinmuyeyouxiangonsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Teknisk support och e-garanticertifikat
