LAN155 - Silnik zaburtowy Vevor - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia LAN155 Vevor w formacie PDF.
| Typ produktu | Silnik zaburtowy elektryczny do trollingu |
| Model | LAN155 / LAN255 |
| Marka | Vevor |
| Maksymalny ciąg | 30 do 55 funtów w zależności od konfiguracji |
| Napięcie zasilania | 12 V DC (akumulator morski głębokiego rozładowania) |
| Maksymalne zużycie prądu | 30 A (dla 30 funtów), 42 A (dla 40 funtów), 50 A (dla 50 funtów) |
| Zalecany wyłącznik nadprądowy | 50 A @ 12 V (dla 30 funtów), 60 A @ 12 V (dla 50 funtów) |
| Liczba prędkości | Zmienna do przodu i do tyłu (pokrętło) |
| Kierunek | Obrót z regulowanym pokrętłem napięcia |
| Minimalna głębokość zanurzenia | 12 cali (30 cm) pod powierzchnią |
| Regulowany kołnierz głębokości | Tak, z pokrętłem dokręcania |
| Teleskopowy uchwyt | Tak, z chowaniem |
| Nachylenie | Dźwignia szybkiego zwalniania (3 pozycje) |
| Wskaźnik baterii | LED (2-3 diody wskazują pozostały ładunek i alarm głębokości) |
| Śruba napędowa | Gładkie wykończenie, wymienna |
| Ochrona antykorozyjna | Anoda cynkowa |
| Materiał wału | Kompozyt |
| Poziom hałasu | < 70 dB(A) |
| Drgania | < 2,5 m/s² |
| Temperatura pracy | -10 °C do 50 °C |
| Wilgotność pracy | 5 % do 95 % |
| Maksymalna wysokość | 10 000 stóp (3 048 m) |
| Waga (szacowana) | Około 8-12 kg w zależności od modelu |
| Gwarancja | Gwarancja producenta (certyfikat elektroniczny) |
Często zadawane pytania - LAN155 Vevor
Pytania użytkowników dotyczące LAN155 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Silnik zaburtowy w formacie PDF za darmo! Znajdź swoją instrukcję LAN155 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. LAN155 marki Vevor.
INSTRUKCJA OBSŁUGI LAN155 Vevor
Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

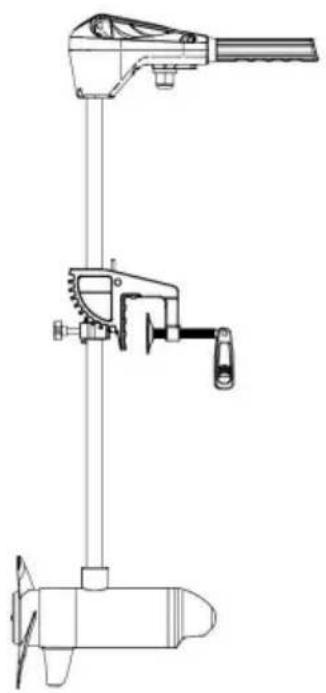

Silnik zaburtowy elektryczny
Modele: LAN155/LAN255
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.
"Oszczędź połowę", "Połowa ceny" lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przy naszych narzędziach oznaczają szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to pokrycie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu do najlepszych, światowych marek.
VEVOR®
TOUGH TOOLS, HALF PRICE
Silnik zaburtowy elektryczny
Modele: LAN155/LAN255

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat gwarancji elektronicznej
www.vevor.com/support To jest
oryginalna instrukcja, prosimy o uważne przeczytanie wszystkich instrukcji. VEVOR zastrzega sobie prawo do jasnej interpretacji naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, jeśli nie poinformujemy Cię ponownie, gdy w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
PRAWIDŁOWA UTYLIZACJA

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE.
Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że
produkt ten na terenie Unii Europejskiej podlega oddzielnej zbiórce odpadów.
Dotyczy to produktu oraz wszystkich akcesoriów oznaczonych tym symbolem.
Produktów oznaczonych w ten sposób nie wolno wyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recyklingu.
Informacja FCC:
UWAGA: Zmiany lub modyfikacje, na które strona nie wyraziła wyraźnej zgody odpowiedzialna za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Eksploatacja podlega następującym dwóm warunkom:
1) Produkt ten nie może powodować szkodliwych zakłóceń. 2) Produkt ten musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie są wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić prawo użytkownika do korzystania z urządzenia.
Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC.
Limity mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi
zakłóceniami w instalacji domowej.
Ten produkt może generować i wykorzystywać energię o częstotliwości radiowej, a jeśli nie jest zainstalowany i używany zgodnie z instrukcją, może powodować
szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak
gwarancji, że w konkretnej instalacji nie wystąpią żadne zakłócenia. Jeśli to
urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można sprawdzić
poprzez wyłączenie i ponowne włączenie urządzenia, użytkownik
jest zachęcany do podjęcia próby skorygowania zakłóceń za pomocą jednego lub więcej z następujących środków.
Zmiana orientacji lub położenia anteny odbiorczej.
Zwiększenie odległości między urządzeniem a odbiornikiem.
- Podłączenie urządzenia do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik. Aby uzyskać pomoc, należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.
UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
Przeczytaj uważnie instrukcje obsługi. Postępuj zgodnie ze wszystkimi instrukcjami i zwróć uwagę na wszystkie ostrzeżenia i informacje dotyczące bezpieczeństwa. Silnik ten może być używany wyłącznie przez osoby, które przeczytały i zrozumiały niniejszą instrukcję użytkownika. Osoby niepełnoletnie mogą korzystać z tego silnika wyłącznie pod nadzorem osoby dorosłej.
OSTRZEŻENIE!
Jesteś odpowiedzialny za bezpieczną i ostrożną eksploatację swojego statku. Zaprojektowaliśmy Twój produkt VEVOR tak, aby był dokładnym i niezawodnym narzędziem, które ulepszy obsługę łodzi i poprawi Twoją zdolność połowu ryb. Ten produkt nie zwalnia Cię z odpowiedzialności za bezpieczne użytkowanie Twojej łodzi. Musisz unikać zagrożeń dla nawigacji i zawsze utrzymywać stałą obserwację, aby móc reagować na sytuacje w miarę ich rozwoju. Zawsze musisz być przygotowany na odzyskanie ręcznego sterowania łodzią. Naucz się obsługiwać swój produkt VEVOR w obszarze wolnym od zagrożeń i przeszkód.
OSTRZEŻENIE!
Nigdy nie uruchamiaj silnika poza wodą, ponieważ może to spowodować obrażenia spowodowane
Obracające się śmigło. Silnik powinien być odłączony od źródła zasilania, gdy nie jest używany lub znajduje się poza wodą. Podłączając kable zasilające silnika do akumulatora, upewnij się, że nie są zagięte lub narażone na przetarcia i poprowadź je w taki sposób, aby osoby nie mogły się o nie potknąć. Przed użyciem silnika upewnij się, że izolacja kabli zasilających nie jest uszkodzona.
Nieprzestrzeganie tych środków ostrożności może spowodować zwarcie elektryczne akumulatora(ów) i/lub silnika. Zawsze odłączaj silnik od akumulatora(ów) przy czyszczeniu lub sprawdzaniu śmigła. Unikaj zanurzania całego silnika, ponieważ woda może dostać się do dolnej jednostki przy głowicy sterującej i wale. Jeśli silnik jest używany, gdy w dolnej jednostce znajduje się woda, może dojść do znacznego uszkodzenia silnika.
Uszkodzenia te nie są objęte gwarancją.
OSTRZEŻENIE!
Uważaj, aby ani Ty, ani inne osoby nie zbliżyli się zbyt blisko do obracającego się śmigła, ani ciałem, ani przedmiotami. Silnik jest mocny i może narazić na niebezpieczeństwo lub zranić Ciebie lub innych. Podczas pracy silnika uważaj na osoby pływające i unoszące się na wodzie przedmioty. Osoby, które nie są w stanie uruchomić silnika lub których reakcje są upośledzone przez alkohol, narkotyki, leki lub inne substancje, nie mogą używać tego silnika. Silnik ten nie nadaje się do użytku w silnych prądach. Statyczny poziom ciśnienia akustycznego silnika podczas użytkowania jest mniejszy niż 70 dB(A). Całkowity poziom drgań przekracza 2,5 m/s².
OSTRZEŻENIE!
Podczas chowania lub rozkładania silnika trzymaj palce z dala od wszystkich punktów zawiasów i punktów obrotowych oraz wszystkich ruchomych części. W przypadku nieoczekiwanego użycia silnika odłącz przewody zasilające od akumulatora.
OSTRZEŻENIE!
Zaleca się używanie wyłącznie akcesoriów zatwierdzonych przez VEVOR z silnikiem VEVOR. Używanie niezatwierdzonych akcesoriów, w tym do montażu lub sterowania silnikiem, może spowodować uszkodzenie, nieoczekiwane uruchomienie silnika i obrażenia. Należy używać produktu i zatwierdzonych akcesoriów, w tym pilotów, bezpiecznie i w sposób zgodny z instrukcją, aby uniknąć przypadkowego lub nieoczekiwanego uruchomienia silnika. Należy przechowywać wszystkie
fabrycznie zamontowane części, w tym pokrywy silnika i akcesoriów, obudowy i osłony

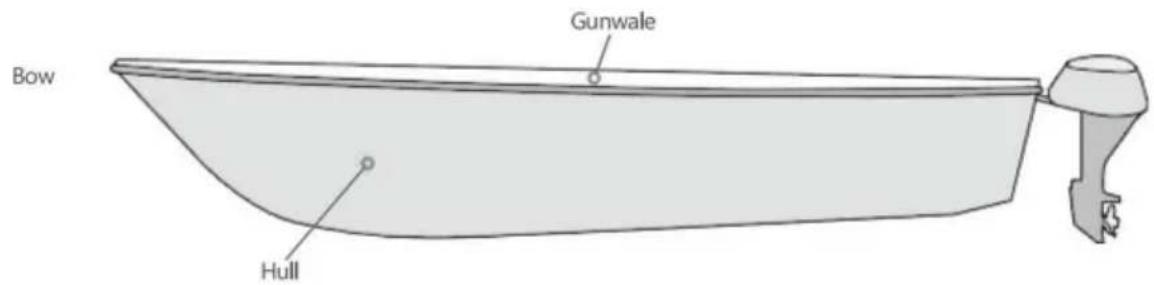

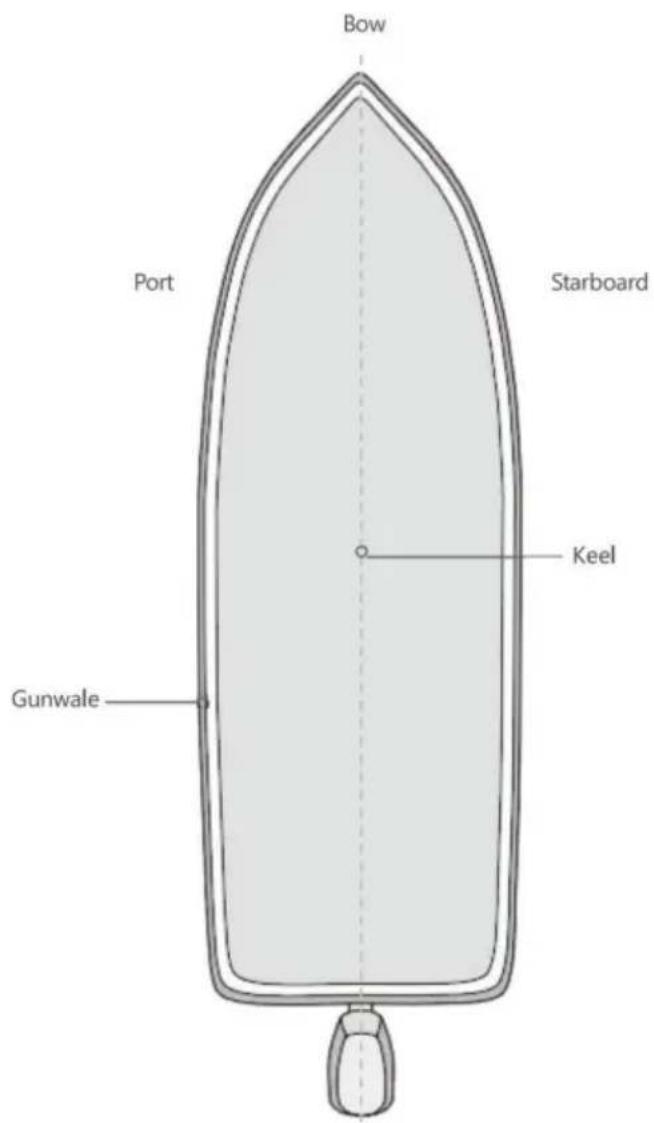

INFORMACJE O STATKU

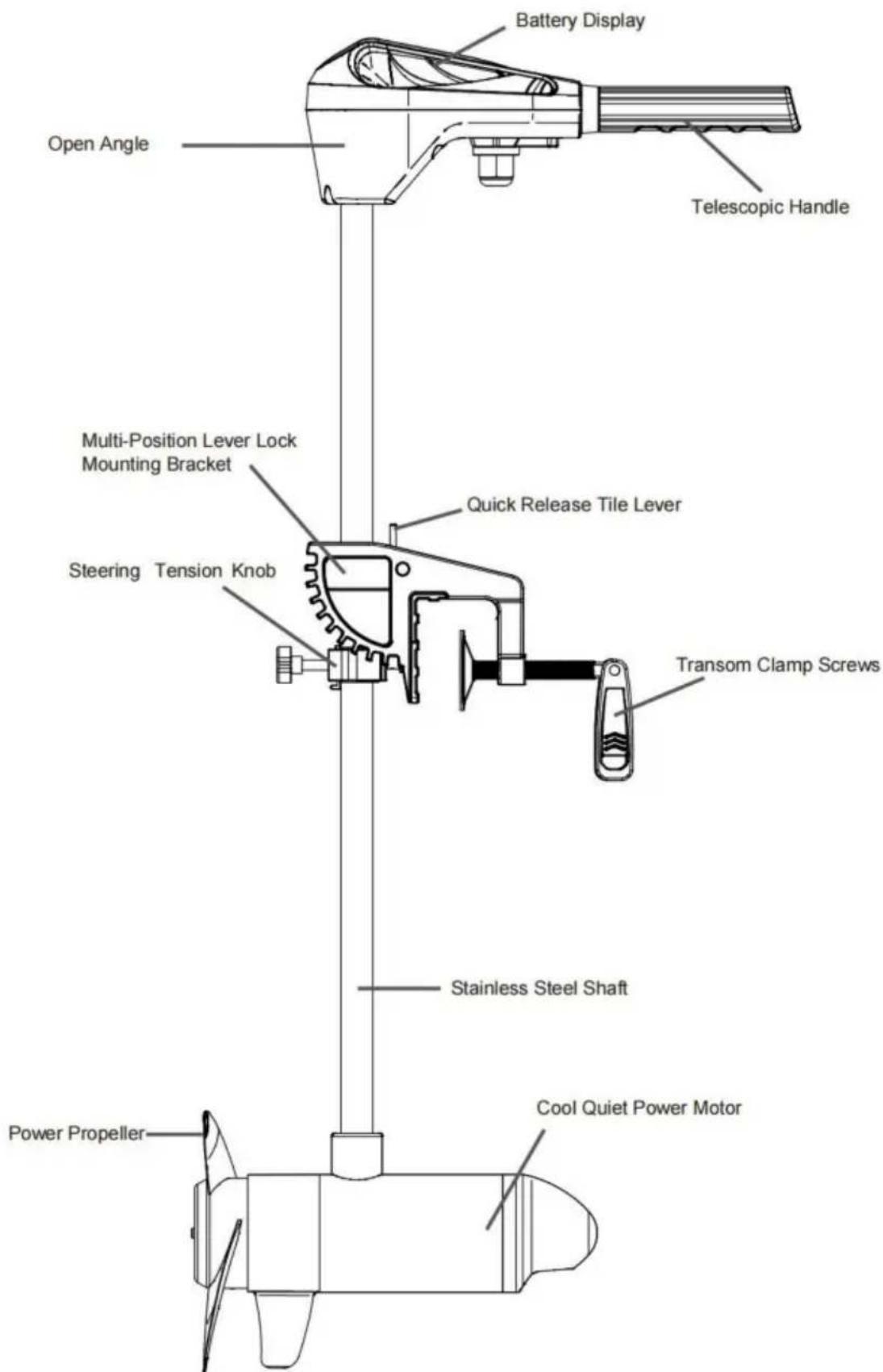

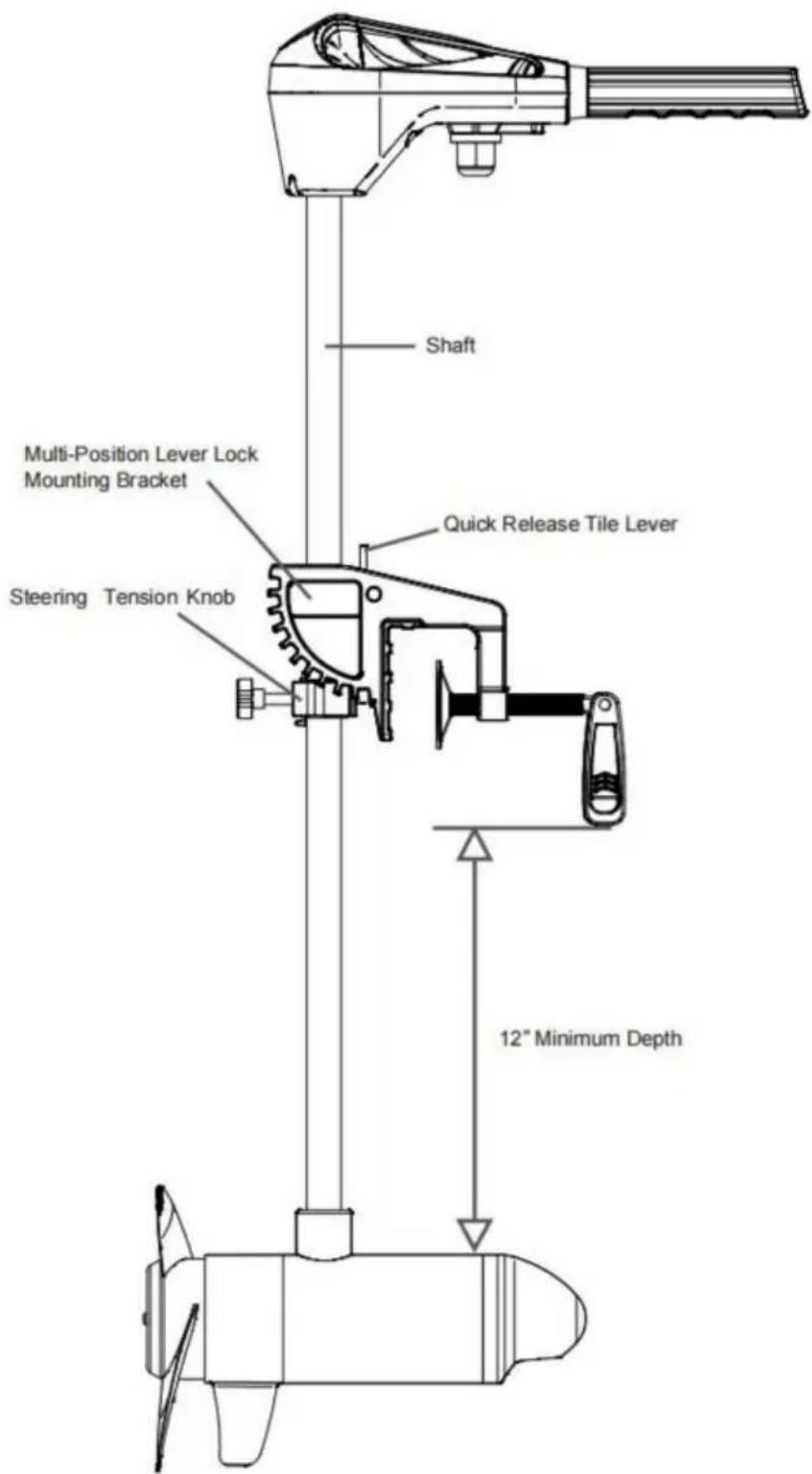

CECHY
UWAGA: Specyfikacja może ulec zmianie bez powiadomienia. Ten schemat jest wyłącznie poglądowy i może różnić się od rzeczywistego silnika.

INSTALACJA

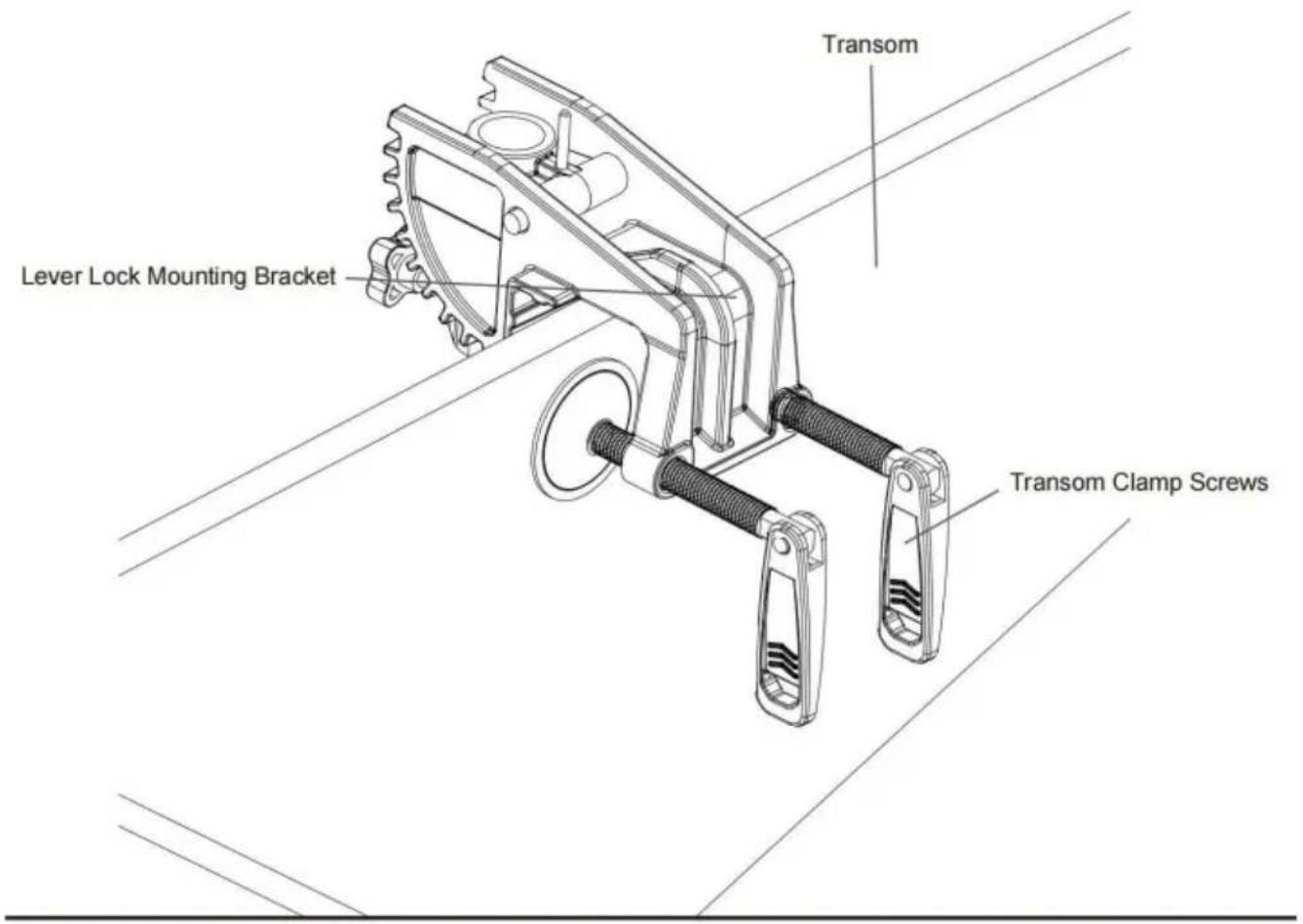

Instalacja silnika
a. Znajdź obszar pawęży, w którym nie ma żadnych przeszkód. b. Otwórz śrubę zacisku pawęży na wsporniku na tyle, aby można go było zamontować. Górna część pawęży podzi. c. Umieść wspornik montażowy blokady dźwigniowej na górze pawęży tak, aby wspornik spoczywał na górze pawęży. d. Sprawdź, czy nie ma żadnych przeszkód, w które skrzynka sterownicza, uchwyt lub podpora mogłyby uderzyć podczas użytkowania, co mogłoby ograniczyć kierowalność lub spowodować uszkodzenie silnika. e. Dokręć śrubę zacisku pawęży do pawęży wyłącznie ręcznie. Nie
nie używaj żadnych narzędzi do dokręcania śrub zaciskowych, ponieważ może to spowodować uszkodzenie wspornika lub łodzi.

OSTROŻNOŚĆ
Nadmierne dokręcenie śrub zacisku pawęży może spowodować uszkodzenie wspornika. Uszkodzenie wspornika uniemożliwi bezpieczne zamocowanie silnika do pawęży. Zapobiegaj uszkodzeniom wspornika, nie dokręcając go zbyt mocno. Dokręcaj wyłącznie ręcznie.
f. Zalecamy, aby kąt nachylenia silnika był tak dostosowany, aby wał silnika był prostopadły do powierzchni wody, gdy silnik jest używany.

g. Podczas transportu zawsze przechylaj silnik do łodzi, tak aby silnik i zespół śmigła były całkowicie wyjęte z wody, a silnik był ustawiony blisko uchwytu montażowej blokady dźwigniowej.

OSTRZEŻENIE
Podczas transportu silnika, na wodzie lub lądzie, ważne jest, aby całkowicie umieścić silnik poza wodą. Silnik powinien być umieszczony blisko uchwytu montażowej blokady dźwigni. Zawsze zabezpiecz łódź w czasie podróży i przesuwaj regulowany wspornik w dół do górnej części łodzi, aby zapewnić dodatkowe bezpieczeństwo podczas transportu. Zapewnia to bezpieczne przechowywanie i utrzymuje silnik na miejscu podczas transportu, gdy jest narażony na wysokie poziomy wstrząsów i wibracji. Niezabezpieczenie silnika może spowodować obrażenia lub uszkodzenia.
1. OSPRZĘT ŁODZI I INSTALACJA PRODUKTU Ze względów
bezpieczeństwa i zgodności zalecamy przestrzeganie norm American Boat and Yacht Council (ABYC) podczas olinowania łodzi. Zmiany w okablowaniu łodzi powinny
być wykonywane przez wykwalifikowanego technika morskiego. Poniższe specyfikacje mają charakter wyłącznie ogólnych wytycznych:
OSTROŻNOŚĆ
Niniejsze wytyczne dotyczą ogólnego montażu i podtrzymywania silnika Minn Kota.
Zasilanie wielu silników lub dodatkowych urządzeń elektrycznych z tego samego obwodu zasilania może mieć wpływ na zalecany rozmiar przewodu i wyłącznika obwodu. Jeśli używasz przewodu dłuższego niż ten dostarczony z urządzeniem, postępuj zgodnie z tabelą rozmiarów przewodów i wyłączników obwodu poniżej. Jeśli długość przedłużenia przewodu przekracza 25 stóp, zalecamy skontaktowanie się z wykwalifikowanym technikiem morskim.
OSTROŻNOŚĆ
Należy użyć urządzenia zabezpieczającego przed przeciążeniem (wyłącznika lub bezpiecznika).
Wymagania stacji przybrzeżnej nakazują, aby każdy nieuziemiony przewód był chroniony ręcznym, resetowanym, bezzwłocznym wyłącznikiem lub bezpiecznikiem. Typ (napięcie i natężenie prądu) bezpiecznika lub wyłącznika musi być dobrany odpowiednio do używanego silnika zaburtowego. Poniższa tabela zawiera zalecane wytyczne dotyczące doboru wyłącznika.
Tabela rozmiarów przewodów i wyłączników jest ważna przy doborze przewodów i wyłączników.
- Wewnątrz
osłony lub kanału na zewnątrz przestrzeni silnika nie może znajdować się więcej niż 2 przewody.
- Każdy przewodnik ma izolację odporną na temperaturę 105° C.
- Przy pełnej mocy silnika, w oparciu o opublikowane wymagania dotyczące mocy produktu, dopuszczalny jest spadek napięcia nie większy niż 5%.
| Silnik Ciag/Tryb | Molenskarnie Wzimacniacz Rysowsć | Okrężenie Przerywacz | Długość przyȩdużenia przyzewodu | ||||
| 5 stóp | 10 stopy | 15 stopy | 20 stóp 25 | stóp | |||
| 30 funtew. | 30 | 50 Amp @12VDC | 10 AWG | 10 AWG | 8 AWG | 6 AWG | 4AWG |
| 40 funtew, 451 | b 42 | 10 AWG | 8 AWG | 6 AWG | 4 AWG | 4 AWG | |
| 50 funtew, 55 funtew. | 50 | 60 A @12VDC | 8 AWG | 6 AWG | 4 AWG | 4AWG | 2 AWG |
| 70 funtew. | 42 | 50 Amp @ 24 V prȩdu staideo | 10 AWG | 10 AWG | 8 AWG | 8 AWG | 6 AWG |
| 80 funtew. | 56 | 60 Amp @ 24 V prȩdu staideo | 8 AWG | 8 AWG | 8 AWG | 6 AWG | 6 AWG |
| 101 funtew. | 46 | 50 Amp @36VDC | 8 AWG | 8 AWG | 8 AWG | 8 AWG | 8 AWG |
| Silnik Góra 101 | 50 | 60 Amp @36VDC | 8 AWG | 8 AWG | 8 AWG | 8 AWG | 8 AWG |
| 112 funtew. | 52 | 60 Amp @36VDC | 8 AWG | 8 AWG | 8 AWG | 8 AWG | 8 AWG |
| Silnik Góra 160 | 116 | 60 Amp @ 24 V prȩdu staideo | 6 AWG | 6 AWG | 4 AWG | 2 AWG | 2 AWG |
| Napią d'elektryczny | 40 | 50 Amp @48VDC | 10 AWG | 10 AWG | 10 AWG | 10 AWG | 10 AWG |
UWAGA: Długość przewodu odnosi się do odległości od akumulatorów do przewodów silnika zaburtowego. Zapoznaj się ze stroną internetową, aby uzyskać informacje o dostępnych opcjach ciągu. Maksymalne wartości poboru prądu występują tylko okresowo w wybranych warunkach i nie powinny być używane jako wartości obciążenia prądem.
Odniesienie: Kodeks przepisów federalnych Stanów Zjednoczonych: 33 CFR 183 - Łodzie i powiązany sprzęt ABYC E-11: Instalacje elektryczne prądu przemiennego i stałego na łodziach.
WYBÓR ODPOWIEDNICH BATERII
Silnik będzie działał z dowolnym akumulatorem/akumulatorami ołowiowo-kwasowymi,
głęboko cyklicznymi, morskimi 12 V. Aby uzyskać najlepsze rezultaty, użyj akumulatora głęboko cyklicznego, morskiego o pojemności co najmniej 60 amperogodzin. Utrzymuj akumulator w pełni naładowany. Prawidłowa konserwacja zapewni zasilanie akumulatora, gdy jest potrzebne, i znacznie wydłuży jego żywotność.
Niedoładowanie akumulatorów kwasowo-ołowiowych (w ciągu 12-24 godzin) jest główną przyczyną przedwczesnej awarii akumulatora. Użyj ładowarki wielostopniowej, aby uniknąć przeładowania.
Oferujemy szeroki wybór ładowarek, które spełnią Twoje potrzeby ładowania. Jeśli używasz akumulatora korbowego do uruchomienia silnika zaburtowego benzynowego, zalecamy użycie oddzielnego akumulatora/akumulatorów morskich o głębokim cyklu do silnika zaburtowego VEVOR. Aby uzyskać więcej informacji na temat wyboru akumulatora i osprzętu, skontaktuj się z odpowiednimi działami.
OSTRZEŻENIE
Nigdy nie podłączaj zacisków (+) i (-) tej samej baterii razem. Uważaj, aby żaden metalowy przedmiot nie spadł na baterię i nie spowodował zwarcia zacisków. Może to natychmiast doprowadzić do zwarcia i poważnego zagrożenia pożarem.
UWAGA: Aby
znaleźć odpowiedni wyłącznik obwodu lub bezpiecznik dla swojego silnika, zapoznaj się z „Tabelą rozmiarów przewodów i wyłączników automatycznych” w poprzedniej sekcji.
UWAGA: Prosimy
o zapoznanie się z poniższymi informacjami przy podłączaniu silnika do akumulatorów, aby uniknąć uszkodzenia silnika i/lub unieważnienia gwarancji.
DODATKOWE UWAGI
- Używanie ładowarek DC lub alternatora
Silnik zaburtowy VEVOR ma być wyposażony w wewnętrzny przewód uziemiający w celu zmniejszenia zakłóceń sonaru. Większość systemów ładowania alternatorem nie uwzględnia tego przewodu uziemiającego i łączy ujemne bieguny akumulatorów silnika zaburtowego z ujemnymi biegunami akumulatora korbowego/rozruchowego. Te zewnętrzne połączenia mogą uszkodzić podłączoną elektronikę i układ elektryczny silnika zaburtowego, co unieważnia gwarancję. Przed użyciem dokładnie zapoznaj się z instrukcją ładowarki lub skonsultuj się z producentem, aby upewnić się, że ładowarka jest zgodna.
- Dodatkowe akcesoria podłączone do akumulatorów silnika zaburtowego. Znaczne uszkodzenie silnika VEVOR, elektroniki łodzi i łodzi może wystąpić, jeśli akumulatory silnika zaburtowego zostaną nieprawidłowo podłączone do innych systemów akumulatorowych. VEVOR zaleca używanie specjalnego systemu akumulatorowego do silnika zaburtowego. Jeśli to możliwe, akcesoria powinny być podłączone do oddzielnego systemu akumulatorowego. Radia i urządzenia sonarowe nie powinny być podłączone do żadnych systemów akumulatorowych silnika zaburtowego, ponieważ zakłócenia ze strony silnika zaburtowego są nieuniknione. Podłączając dodatkowe akcesoria do dowolnego systemu akumulatorowego silnika zaburtowego lub wykonując połączenia między akumulatorami silnika zaburtowego a innymi systemami akumulatorowymi na łodzi, należy dokładnie przestrzegać poniższych informacji.
3. PODŁĄCZANIE AKUMULATORÓW
Połączenie ujemne (-) musi być podłączone do ujemnego zacisku tego samego akumulatora, do którego podłączony jest ujemny przewód silnika zaburtowego. Na poniższych schematach akumulator ten jest oznaczony jako „Low Side” Battery. Podłączenia do dowolnego innego akumulatora silnika zaburtowego spowoduje wprowadzenie dodatniego napięcia do „uziemienia” tego akcesorium, co może spowodować nadmierną korozję. Wszelkie uszkodzenia spowodowane nieprawidłowym podłączeniem między systemami akumulatorowymi nie są objęte gwarancją.
- Automatyczne systemy rozruchu awaryjnego i przełączniki selektora łączą za sobą ujemne bieguny podłączonych akumulatorów. Podłączenie tych systemów do akumulatora „High Side" lub akumulatora „Middle" na poniższych schematach spowoduje znaczne uszkodzenia silnika zaburtowego i elektroniki. Jedynym akumulatorem silnika zaburtowego, do którego można bezpiecznie podłączyć którykolwiek z tych systemów, jest akumulator „Low Side".
- Systemy 12/24 V 1. Upewnij się, że silnik jest wyłączony (przełącznik prędkości w pozycji „OFF" lub „0").
- Podłącz dodatni (+) czerwony przewód do dodatniego (+) zacisku akumulatora.
- Podłącz ujemny (-) czarny przewód do ujemnego (-) zacisku akumulatora.
OSTRZEŻENIE
Ze względów bezpieczeństwa nie włączaj silnika, dopóki śmigło nie znajdzie się w wodzie. W przypadku instalowania wtyczki przewodu zasilającego należy zachować właściwą biegunowość i postępować zgodnie z instrukcjami w instrukcji.
Instrukcja obsługi łodzi.
OSTRZEŻENIE
- Ze względów bezpieczeństwa należy odłączyć silnik od akumulatora lub akumulatorów, gdy silnik nie jest używany lub gdy akumulator/akumulatory są ładowane. - Nieprawidłowe okablowanie systemów 12/24 V. Utrzymuj połączenia nakrętek skrzydełkowych przewodów ścisłe i solidnie dokręcone do zacisków akumulatora. - Umieść akumulator w wentylowanym przedziale.

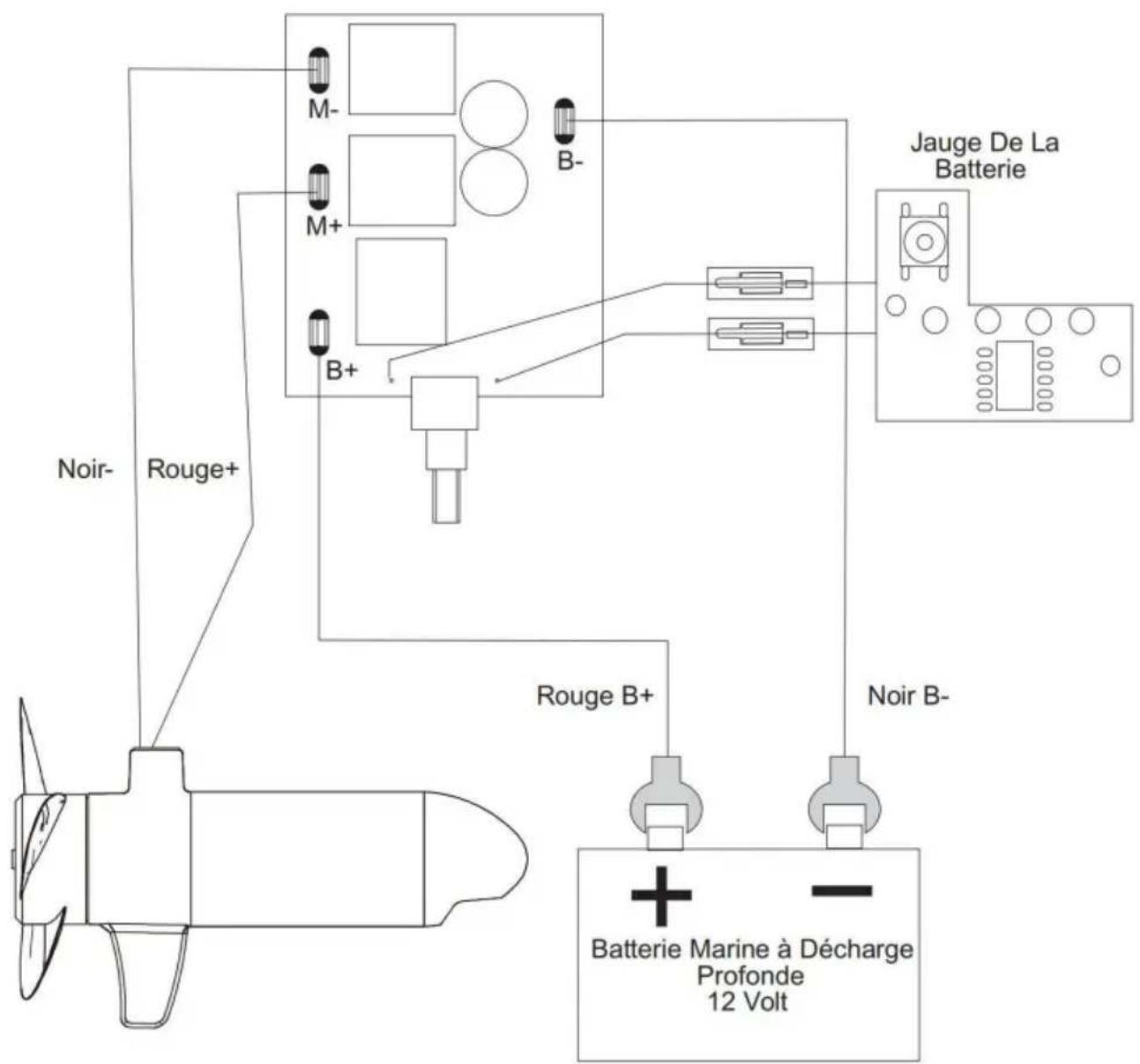

SCHEMAT OKABLOWANIA SILNIKA
SCHEMAT PODŁĄCZENIA SILNIKA LAN155
SCHEMAT PODŁĄCZENIA SILNIKA LAN255

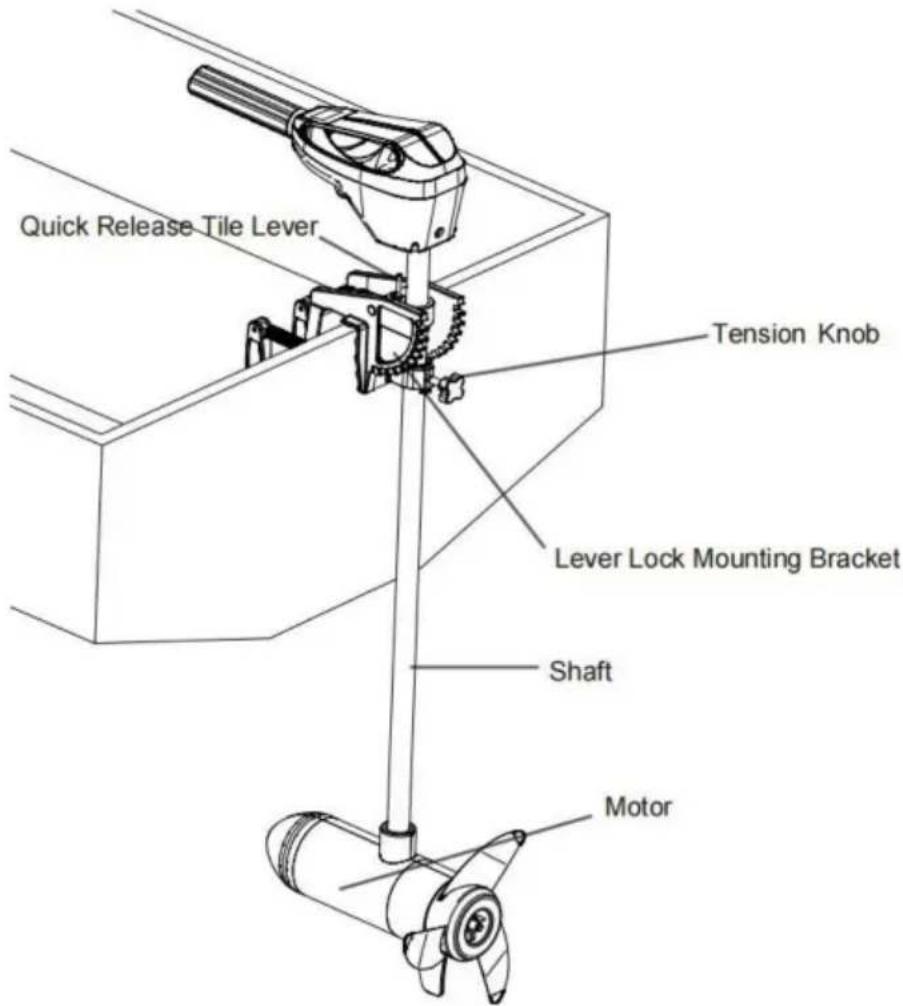

UŻYTKOWANIE I REGULACJA SILNIKA
OSTRZEŻENIE
Podczas chowania lub rozkładania silnika trzymaj palce z dala od wszystkich punktów zawiasów i punktów obrotowych oraz wszystkich ruchomych części. Podczas chowania i rozkładania silnika stosuj właściwą ergonomię, aby zapobiec obrażeniom.
OSTRZEŻENIE
Przesuwanie silnika powoduje powstawanie różnych punktów zacisku. Głowica silnika spowoduje powstanie punktu zacisku, jeśli pokrętło naciągu kierownicy zostanie poluzowane, a głowica silnika zostanie przesunięta na górę kołnierza głębokości regulowanej. Chwyć wał i nie dopuść, aby całkowicie się przesunął, aby zapobiec punktowemu zaciskowi. Podczas regulacji wspornika montażowego przed załączeniem dźwigni szybkiego zwalniania pochylenia, zwróć uwagę na punkty zacisku na dźwigni.
Zablokuj wspornik montażowy między wałem a wspornikiem montażowym. Chwyć
silnik z dala od obszaru, który może zetknąć się z innym obszarem silnika
aby zapobiec obrażeniom. Uważaj na punkty zaciskania na glebogryzarce podczas przesuwania silnika lub
za pomocą uchwytu teleskopowego.

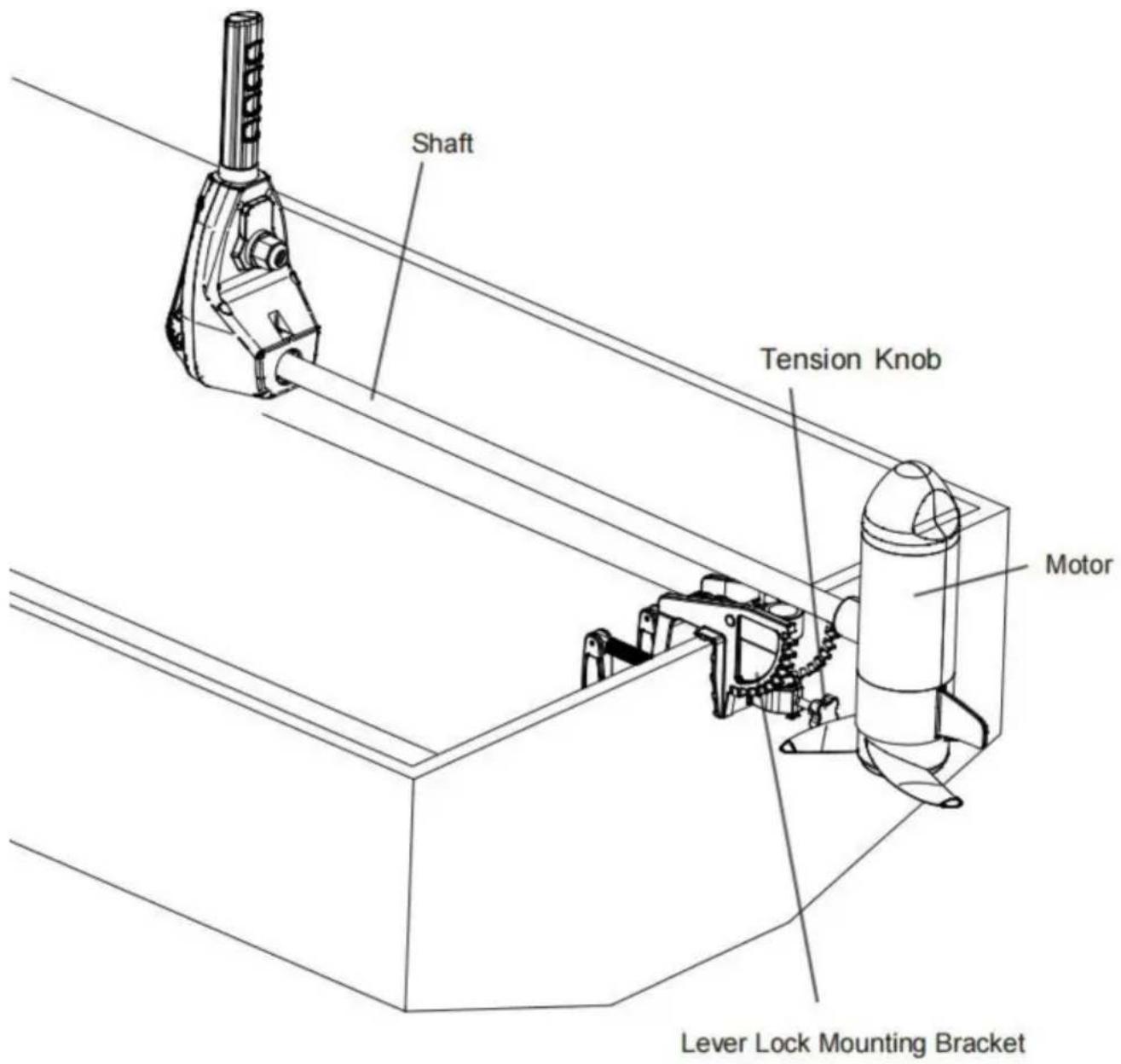

OSTRZEŻENIE
Podczas transportu silnika, na wodzie lub lądzie, ważne jest, aby umieścić
silnik całkowicie wyjęty z wody. Silnik powinien być umieszczony blisko
uchwytu montażowego blokady dźwigni. Zawsze zabezpieczaj pokrętło naciągu kierownicy i przesuwaj
regulowany kołnierz głębokości aż do górnej części pokrętła naciągu kierownicy
zwiększone bezpieczeństwo podczas transportu. Zapewnia to bezpieczne przechowywanie i utrzymuje silnik
wibracje. Niezabezpieczenia silnika mogą spowodować obrażenia lub uszkodzenie urządzenia.

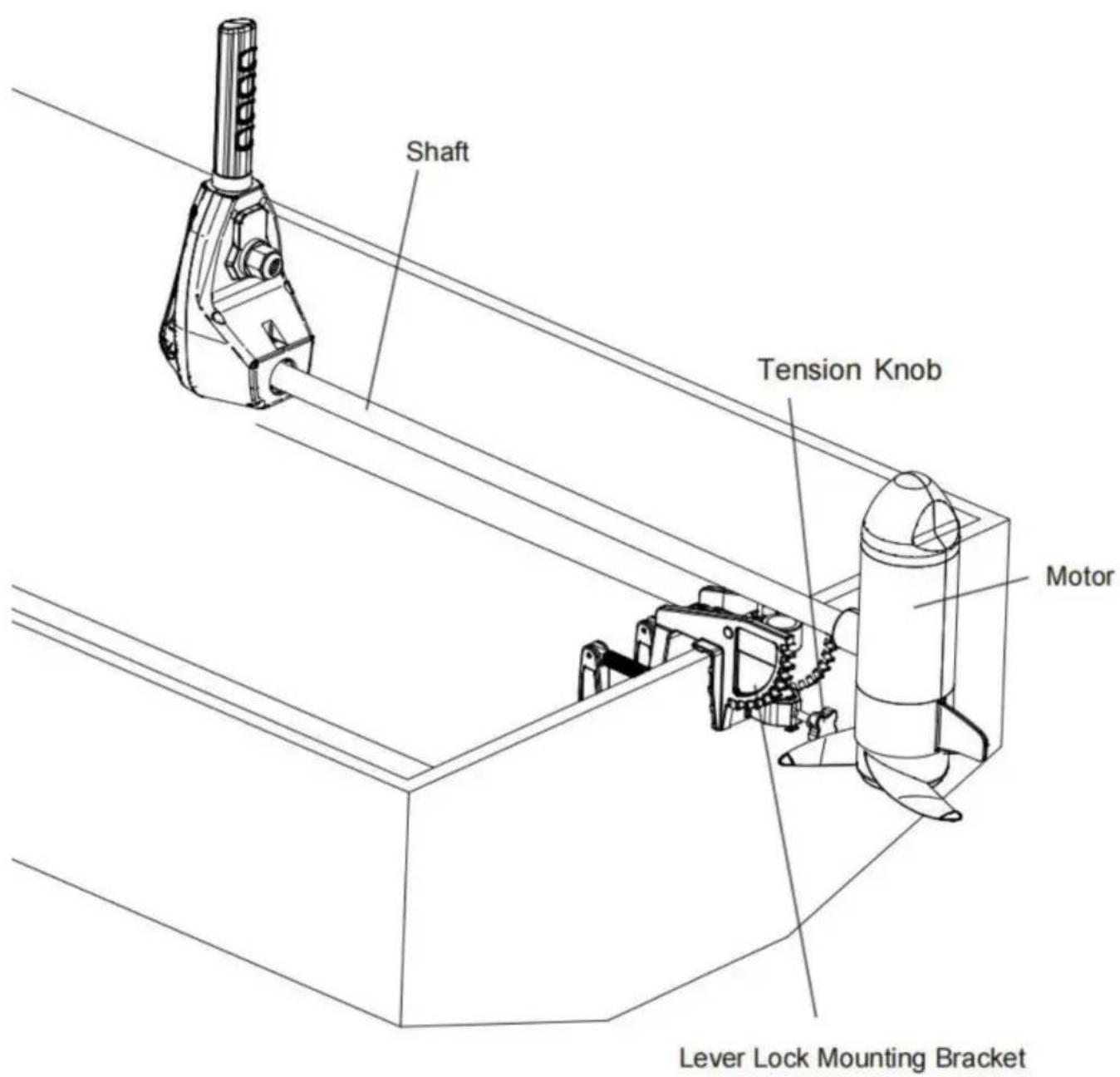

1. SKŁADANIE SILNIKA
a. Wyreguluj głębokość tak, aby silnik był całkowicie podniesiony. b. Naciśnij i przytrzymaj dźwignię szybkiego zwalniania pochylenia. c. Wsuń silnik do łodzi. d. Podczas transportu zawsze przechylaj silnik do łodzi tak, aby silnik i śruba były
zespół jest całkowicie poza wodą, a silnik jest umieszczony blisko
Uchwyt montażowy blokady dźwigniowej.

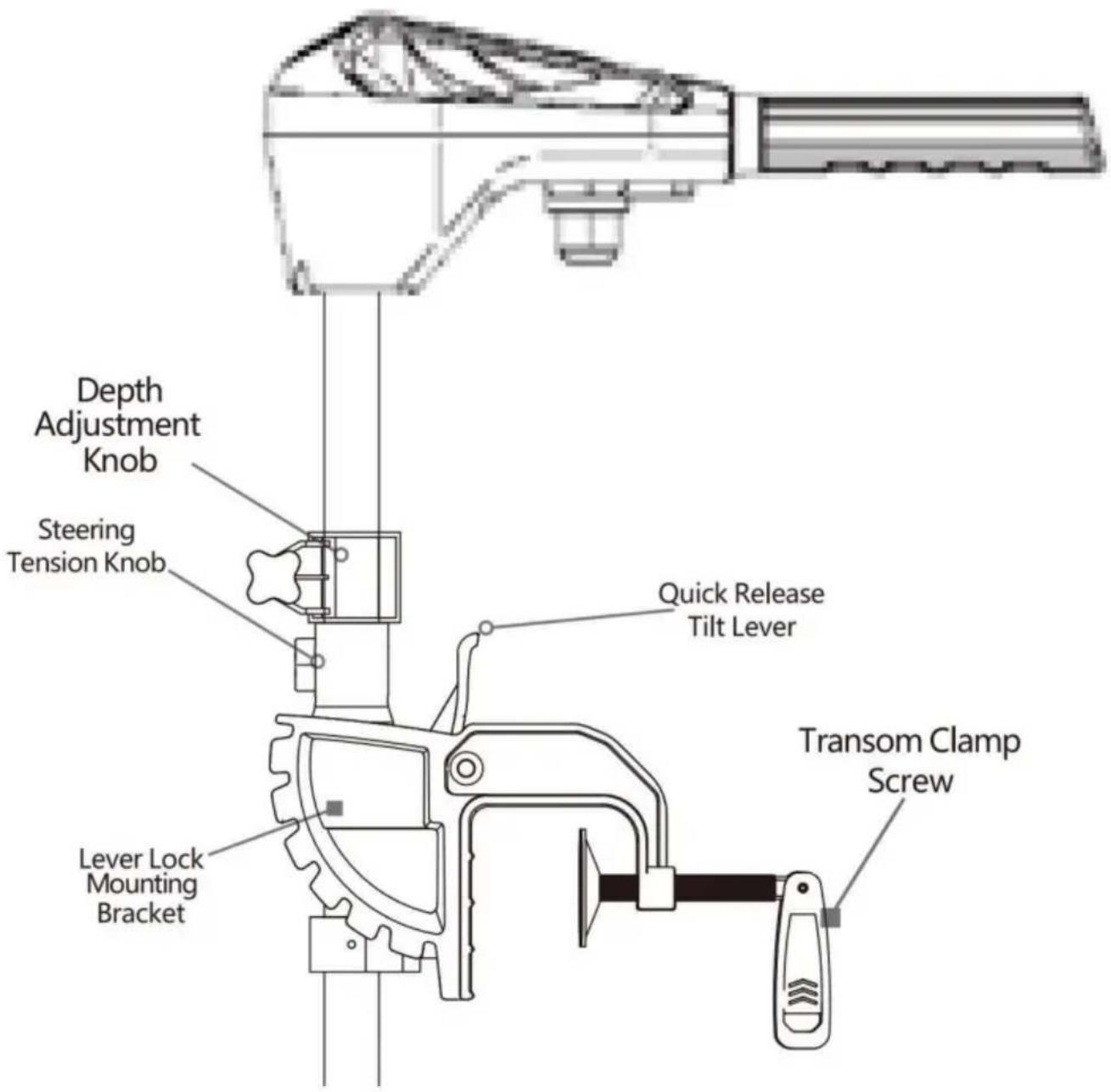

2. Regulacja głębokości silnika
Ustawiając głębokość, upewnij się, że górna część silnika jest zanurzona na co najmniej 12 cali. Unikaj wzburzenia lub wzburzenia wody powierzchniowej. Śmigło musi być całkowicie
zanurzone. a.
Mocno chwyć wał kompozytowy i przytrzymaj go stabilnie. b.
Poluzuj pokrętło naciągu kierownicy i regulowany kołnierz głębokości, aż
wał przesuwa się
swobodnie. c. Podnieś lub opuść silnik na żądaną
głębokość. d. Dokręć kołnierz regulujący głębokość, aby zamocować silnik na miejscu.
UWAGA: Upewnij się, że górna część silnika jest zanurzona co najmniej 12" pod powierzchnią.
wody, aby zapobiec jej wzburzeniu lub wzburzeniu na powierzchni wody.

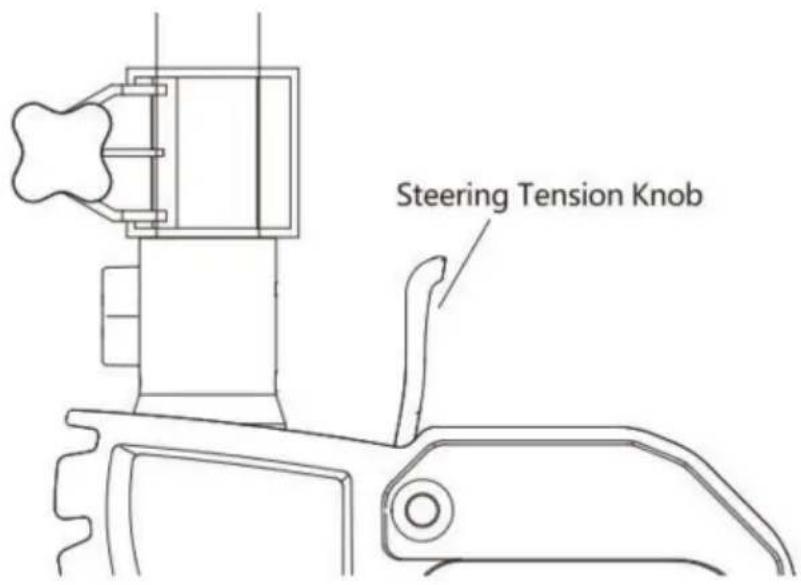

OSTRZEŻENIE
Głowica silnika utworzy punkt zacisku, jeśli pokrętło naciągu kierownicy dostanie poluzowane, a głowica silnika przesunie się do góry kołnierza głębokości regulowanej. Chwyć wał i nie dopuść, aby zsunął się całkowicie w dół, aby zapobiec punktowemu zaciskowi. Chwyć silnik z dala od obszaru, który może zetknąć się z innym obszarem silnika, aby zapobiec obrażeniom.

- Regulacja układu kierowniczego. Wyreguluj
pokrętło naciągu układu kierowniczego, aby zapewnić wystarczający naciąg, który pozwoli silnikowi obracać się swobodnie, jednocześnie pozostając w dowolnej pozycji bez przytrzymywania, lub dokręcając pokrętło, aby ustawić silnik w ustalonej pozycji, dzięki czemu Twoje ręce będą wolne do łowienia ryb.

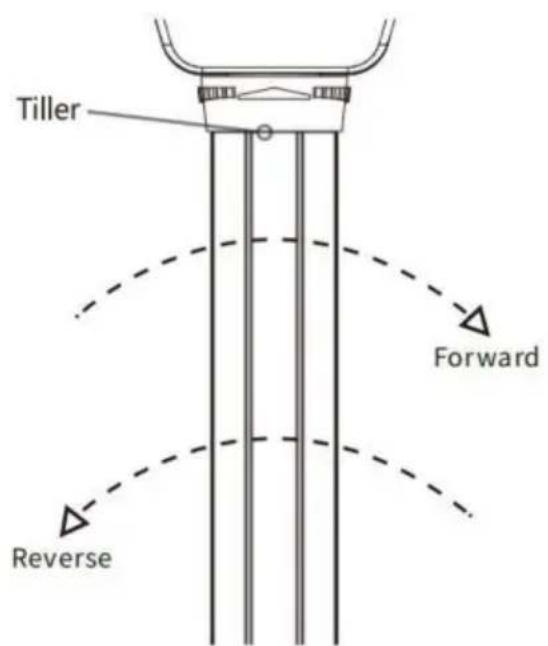

- Sterowanie prędkością i kierunkiem za pomocą glebogryzarki. Te silniki są
wyposażone w uchwyt, który oferuje zmienną prędkość do przodu i do tyłu. Sterowanie prędkością może być obsługiwane w obu kierunkach, do przodu lub do tyłu. Obróć uchwyt glebogryzarki przeciwnie do ruchu wskazówek zegara z (OFF), aby zwiększyć prędkość do tyłu, i zgodnie z ruchem wskazówek zegara z (OFF), aby zwiększyć prędkość do przodu. Ciąg zmniejsza się, gdy zbliżasz się do (OFF) z dowolnego kierunku.

OSTRZEŻENIE
Gdy silnik nie jest używany, zawsze przykręć uchwyt steru do pozycji „OFF”. Jeśli uchwyt jest ustawiony lub przypadkowo włączony lub uderzony i nie jest ustawiony w pozycji „WYŁ”, śmigła włączą się niespodziewanie. Śmigła są czymś, co włącza się niespodziewanie, co może spowodować awarię sterowania lub przełącznika 5-pozycyjnego. Zapobiegaj obrażeniom spowodowanym obracającym się śmigłem i zawsze wiedz, jak szybko włączyć zasilanie lub skorygować ustawienie steru, aby włączyć śmigło.
OSTRZEŻENIE
Riptide Transom nie jest przeznaczony do bycia głównym silnikiem napędowym. Intensywne użytkowanie silnika może powodować podwyższenie temperatury silnika, która może wzrosnąć nadmiernie w stosunku do środowiska pracy. Zachowaj ostrożność podczas obsługi sterowania głowicą, aby uniknąć oparzeń lub obrażeń spowodowanych nadmiernym ciepłem. W przypadku, gdy silnik lub kontrola prędkości ulegnie awarii, zawsze bądź przygotowany na awaryjne przejęcie kontroli nad łodzią.
OSTRZEŻENIE
Bądź czujny na nieoczekiwane ruchy łodzi podczas obsługi Riptide Transom. Jeśli napotkasz ostre zakręty i wstrząsy, sterowanie może zostać gwałtownie zmienione lub mogą wystąpić duże zmiany prędkości. Utrzymuj równowagę i obserwuj bezpieczną eksploatację silnika.
5. Regulacja uchwytu
Możesz zablokować silnik w pozycji pionowej, ustawić go pod kątem do płytkiej wody lub przechylić całkowicie poza wodę.
a. Mocno chwyć głowicę sterującą lub wał kompozytowy. b. Naciśnij dźwignię szybkiego zwalniania pochylenia w kierunku wału i przytrzymaj, aby zwolnić blokadę zatrzaskową lub drążek w kształcie litery T, aby wyregulować położenie uchwytu montażowego. c. Przechyl do dowolnej pozycji na uchwycie montażowym z blokadą dźwigniową. d. Zwolnij dźwignię szybkiego zwalniania pochylenia.
OSTRZEŻENIE
Podczas regulacji uchwytu montażowego blokady dźwigni przed załączeniem szybkiego zwalniania dźwigni pochylenia, zwróć uwagę na punkty zaciskania na uchwycie montażowym blokady dźwigni i między wałem a wspornikiem montażowym. Chwyć silnik z dala od obszaru, który może zetknąć się z inną częścią silnika, aby zapobiec obrażeniom.

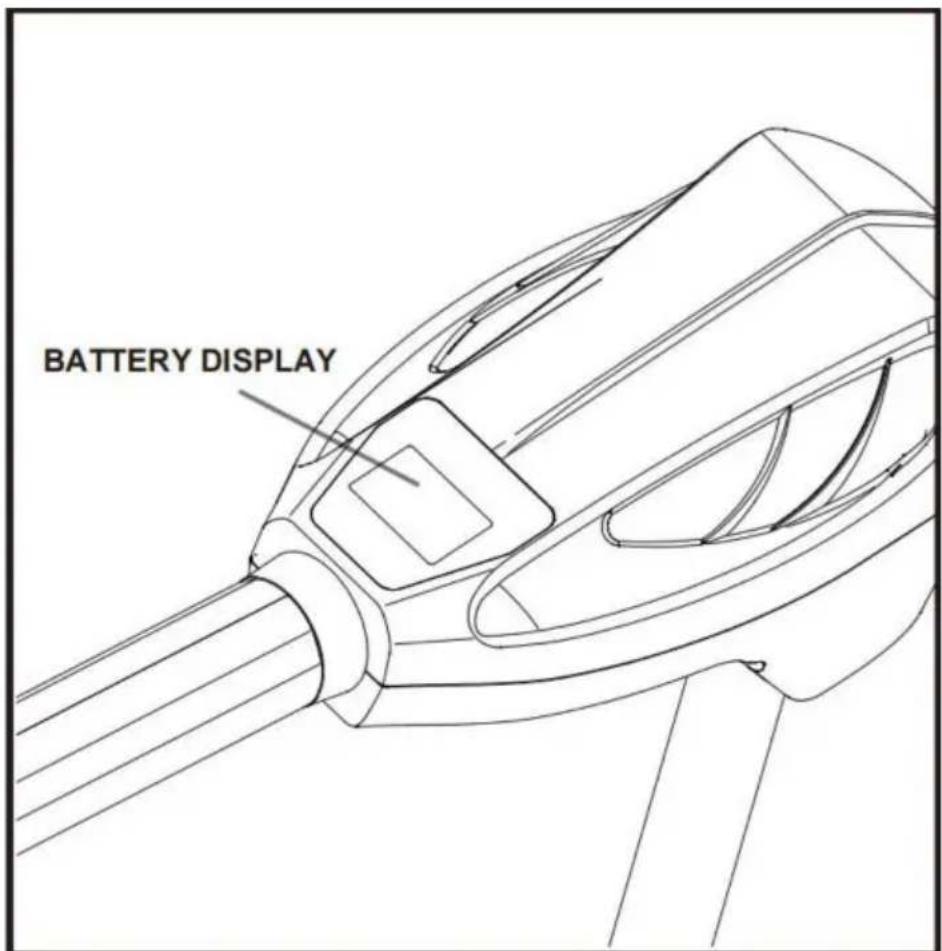

- ŚWIATŁA LED POKAZUJĄ POJEMNOŚĆ AKUMULATORA Światło LED zapewnia
dokładny wyświetlacz pozostałego ładunku w akumulatorze. 2-3 światła będą sygnalizować głębokie
ostrzeżenie, a następnie będziesz mieć około 10 minut na powrót (patrz akumulator 24 V 60 Ah)

SERWIS I KONSERWACJA

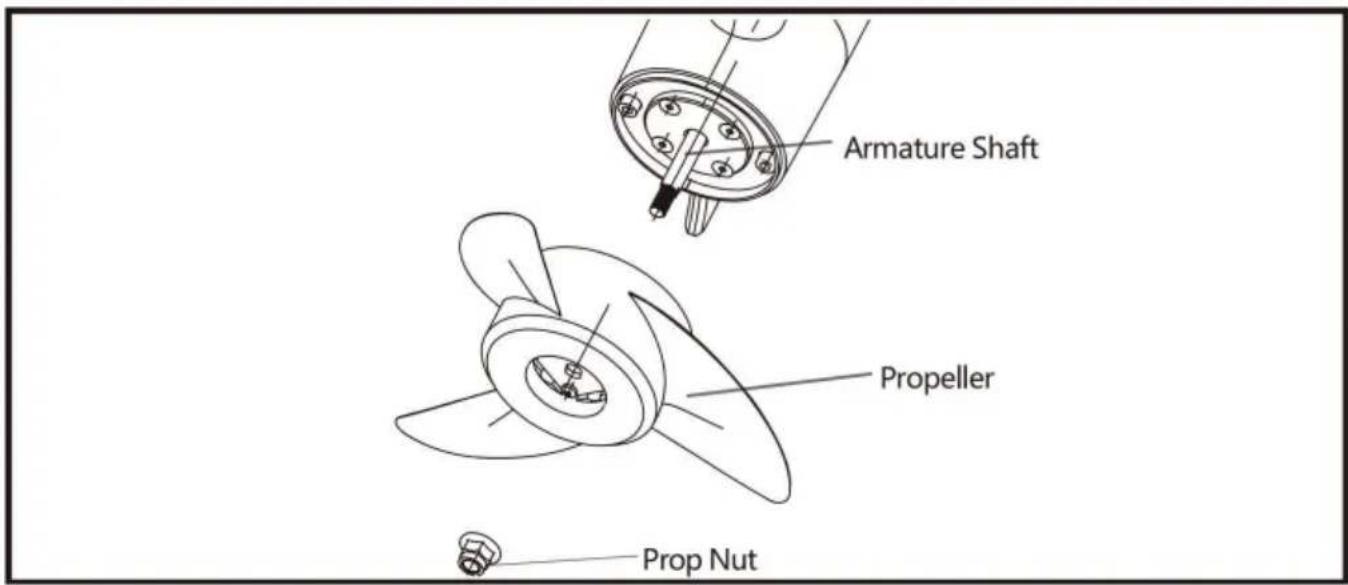

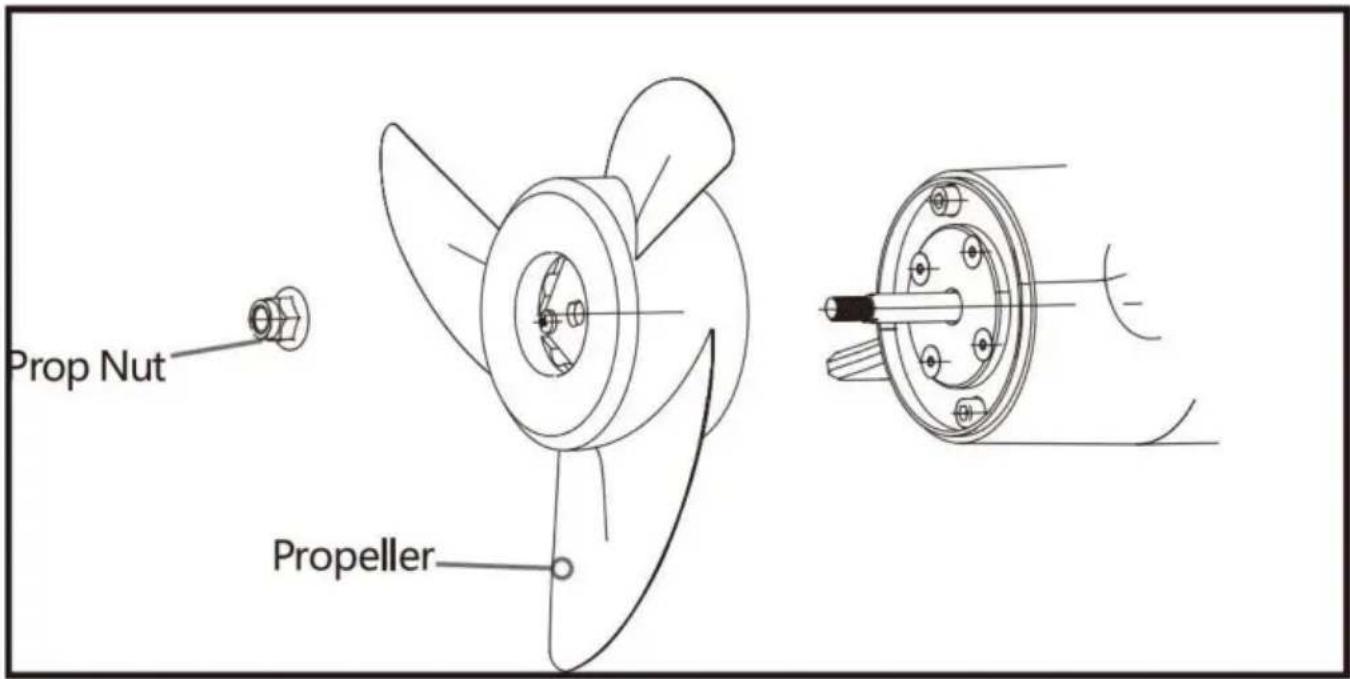

- WYMIANA ŚMIGŁA
1.1 WYMAGANE NARZĘDZIA I ZASOBY
- Klucz płaski 1/2"
- Śrubokręt płaski
1.2 INSTALACJA
Krok 1.
a. Przed wymianą śmigła należy odłączyć silnik od wszystkich źródeł zasilania. b. Przytrzymaj śmigło i poluzuj nakrętkę śmigła za pomocą szczypiec lub klucza. c. Zdejmij nakrętkę i podkładkę śmigła.

OSTROŻNOŚĆ
Przed rozpoczęciem jakichkolwiek prac związanych ze śmigłem lub konserwacją.

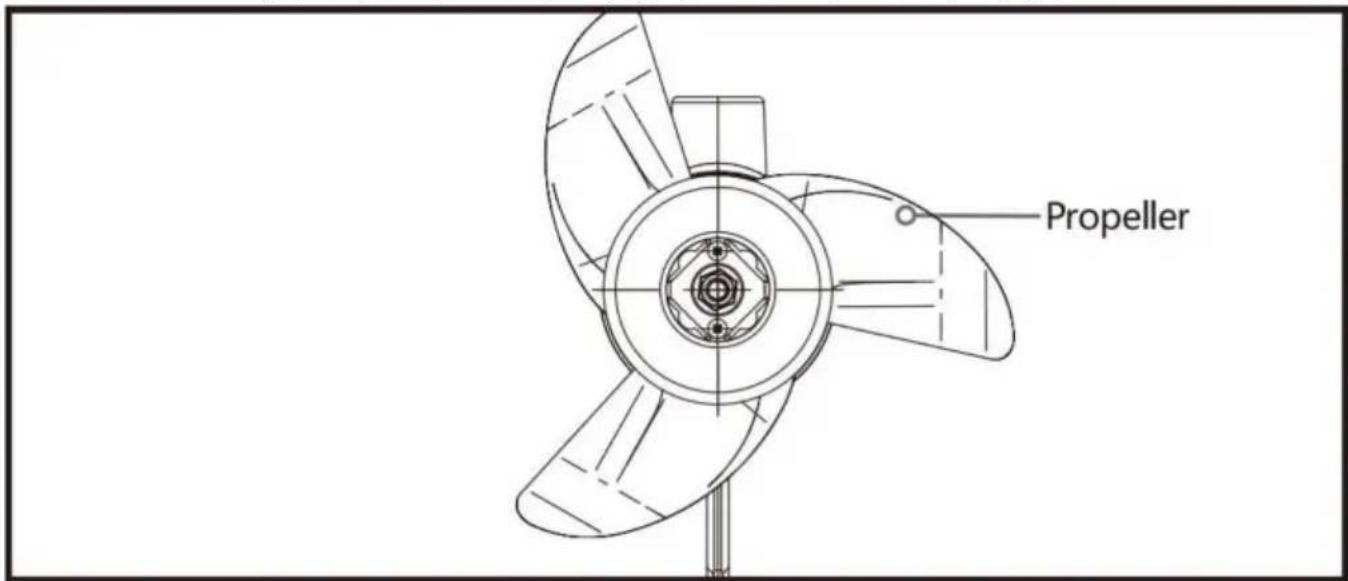

Krok 2
d. Obróć starą podporę do pozycji poziomej i zdejmij ją.

UWAGA: Jeśli
śmigło nie zsuwa się łatwo, należy uważać, aby nie wygiąć wału wirnika podczas zdejmowania śmigła. Równomiernie ściągaj śmigło z wału wirnika.
Krok 3
f. Zamontuj nakrętkę śruby napędowej. g. Dokręć nakrętkę śruby napędowej o 1/4 obrotu poza zakres dokręcania momentem 25-35 cali-funtów.

OSTROŻNOŚĆ
Nie dokręcaj zbyt mocno, gdyż może to uszkodzić śmigło.
OGÓLNA KONSERWACJA
Po każdym użyciu cały silnik należy opłukać słodką wodą, a następnie wytrzeć czystą szmatką i spryskać silikonem w sprayu na bazie wody. Nie spryskiwać wody do otworów wentylacyjnych w głowicy silnika. Wał kompozytowy wymaga okresowego czyszczenia i smarowania w celu zapewnienia prawidłowej pracy składania i rozwijania. Powłoka z wodnego silikonu w sprayu będzie poprawiać działanie.
Po każdym użyciu należy sprawdzić i oczyścić śrubę napędową z chwastów i żyłki. Przy każdym użyciu. Żyłka wędkarska i chwasty mogą dostać się na śrubę, uszkodzić uszczelki i nie dopuścić do przedostania się wody do silnika.
Przed każdym użyciem silnika należy sprawdzić, czy nakrętka śruby napędowej jest dobrze dokręcona. Aby zapobiec przypadkowemu uszkodzeniu podczas transportu lub przechowywania, należy odłączyć silnik od źródła zasilania. Akumulator, gdy silnik jest poza wodą. W przypadku dłuższego przechowywania, lekko pokryj wszystkie części metalowe sprayem silikonowym na bazie wody. Aby zapewnić maksymalną żywotność baterii, należy ładować baterię możliwie najszybciej po użyciu.
Aby uzyskać maksymalną wydajność silnika, przy użyciu należy naładować akumulator do pełna. Utrzymuj zaciski akumulatora w czystości, używając drobnego papieru ściernego lub płótna ściernego (zalanego ołowiem). tylko kwas.
Smigło jest zaprojektowane tak, aby zapewnić optymalną pracę przy bardzo wysokim stężeniu
wydajność. Aby utrzymać tę najwyższą wydajność, przyżądź krawędź łopatek musi
być gładkie. Jeśli są szorstkie lub wyszczerbione od użytkowania, przywróć je do gładkości przez szlifowanie
za pomocą drobnego papieru ściernego.
ROZWIĄZYWANIE PROBLEMÓW
- Silnik nie działa lub brakuje mu mocy: Sprawdź
połączenia akumulatora pod kątem prawidłowej polaryzacji. • Upewnij
się, że zaciski są czyste i bez korozji. Użyj drobnego papieru ściernego lub szmergla
ściereczka do czyszczenia zacisków.
- Sprawdź poziom wody w akumulatorze. W razie potrzeby dolej wody.
- Silnik traci moc po krótkim czasie pracy: • Sprawdź poziom naładowania
akumulatora. Jeśli jest niski, przywróć pełne naładowanie.
- Trudno jest sterować silnikiem:
- Poluzuj pokrętło napięcia kierownicy na wsporniku. - Nasmaruj wał
kompozytowy.
- Podczas normalnej pracy występują drgania śmigła: Wyjmij śmigło i obróć je o 180°.
Zobacz instrukcje dotyczące wyjmowania śmigła w części poświęconej śmigłu.
Sekcja wymiany.
UWAGA: W przypadku wszystkich innych usterek należy udać się do autoryzowanego punktu serwisowego. Możesz
wyszukać Autoryzowany Punkt Serwisowy w swojej okolicy, odwiedzając naszą Autoryzowaną Stację Serwisową
Strona serwisowa
OŚWIADCZENIA ZGODNOŚCI
OŚWIADCZENIE O ZGODNOŚCI Z PRZEPISAMI O OCHRONIE ŚRODOWISKA
Intencją VEVOR jest bycie odpowiedzialnym obywatelem korporacyjnym, działającym w
zgodności ze znanymi i obowiązującymi przepisami dotyczącymi ochrony środowiska oraz dobra
sąsiadów w społecznościach, w których wytwarzamy lub sprzedajemy nasze produkty.
ZGODNOŚĆ Z PRZEPISAMI BRANŻOWYMI KANADY
Produkt ten spełnia odpowiednie specyfikacje techniczne Industry Canada.
Eksploatacja urządzenia podlega następującym dwóm warunkom: (1) urządzenie to nie może powodować
zakłóceń, a (2) urządzenie to musi akceptować wszelkie zakłócenia, w tym
zakłócenia mogące powodować niepożądane działanie urządzenia.
Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez Johnson Outdoors Marine
Electronics, Inc., mogą unieważnić prawo użytkownika do korzystania z tego sprzętu.
OCENY ŚRODOWISKOWE
Zakres temperatury otoczenia: -10°C do 50°C
Zakres wilgotności otoczenia podczas pracy: od 5% do 95%
Maksymalna wysokość operacyjna: 10 000 stóp

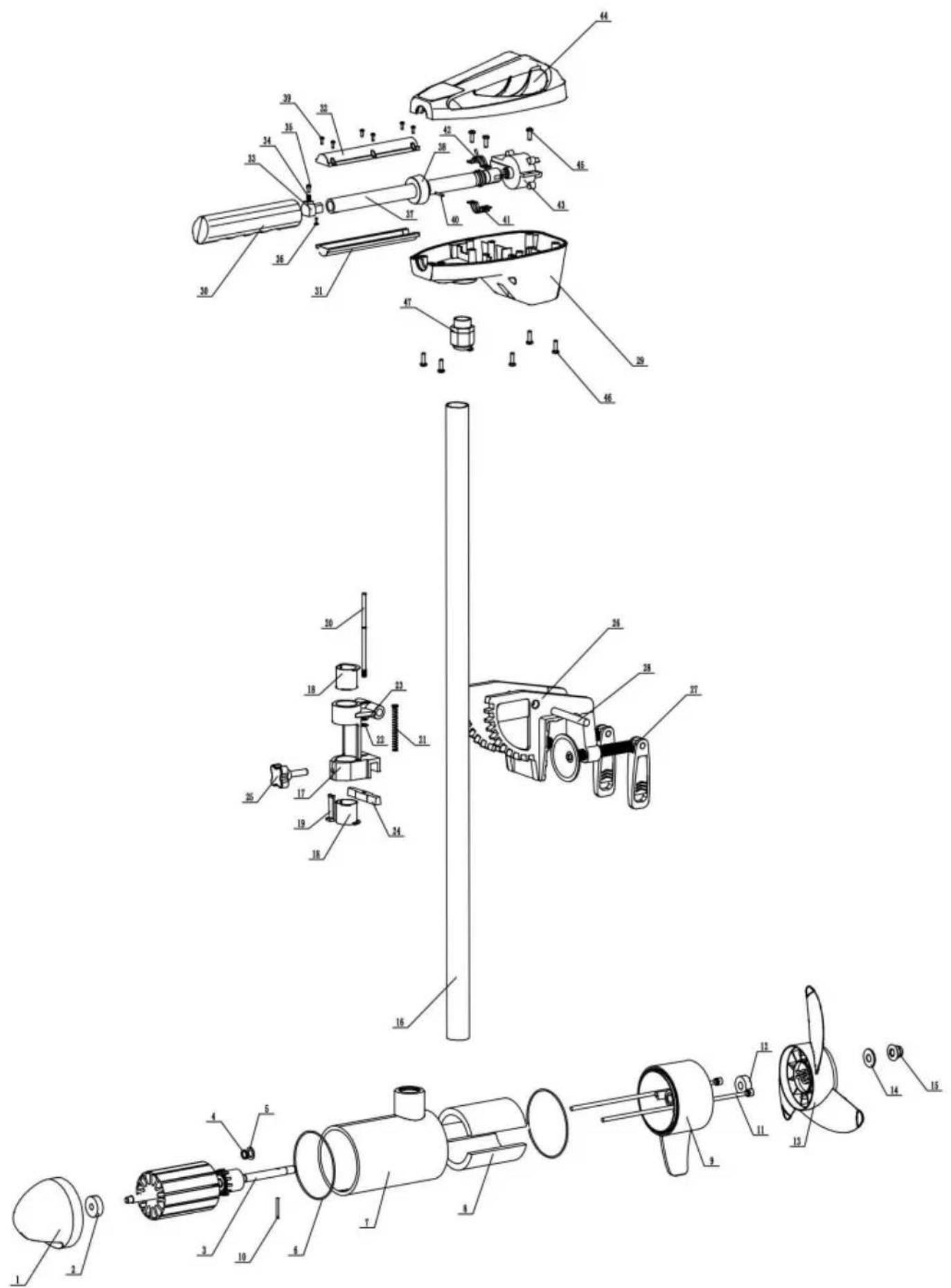

SCHEMAT CZĘŚCI I LISTA CZĘŚCI
Na tej stronie znajdują się instrukcje demontażu zgodne z VEVOR® WEEE.
Więcej informacji o tym, gdzie należy wyrzucać zużyty sprzęt.
Aby dowiedzieć się więcej na temat recyklingu i odzysku i/lub wymogów obowiązujących w kraju
członkowskim Unii Europejskiej, skontaktuj się ze sprzedawcą lub dystrybutorem, u którego zakupiono produkt.
Wymagane narzędzia, między innymi: śrubokręt płaski, śrubokręt krzyżakowy, zestaw nasadek,
szczypce, obcinaczki do drutu.

| przemniot | opis | specyfikacja | ilość |
| 1 | Przemnia osłona silnika | 1 | |
| 2 | Łoźyska kulkoweGLE bokie haczykowe | 638-2RS (8*28*9) | 1 |
| 3 | Wał silnika | 1 | |
| 4 | E-klip | D9 | 1 |
| 5 | Uszczelka Igus | 10*1 | 1 |
| 6 | Uszczelki pierSciieniowe | 90,2* 1,9 | 2 |
| 7 | Obudowa silnika | 1 | |
| 8 | Magnesy | Npole Spole | 1 zestaw |
| 9 | TylnaPokrywa silnika | 1 | |
| 10 | Koło cylindryczne | D3*20 | 1 |
| 11 | Śruby z Łbelem walcowym i gniazdem}sześćciokątnym | M6*215 | 2 |
| 12 | Uszczelka olejowa Skeleton Double Lip | 10*25*7 | 1 |
| 13 | Śmiglo | 1 | |
| 14 | Blok cynkowy antykorozyjniy | 1 | |
| 15 | Nakrę tki końierzowe)szesciokątne metalowe | M8 | 1 |
| 16 | Rura podporowa pośrednia | 1 | |
| 17 | Zacchépy mocȩje zawieszenia | 1 | |
| 18 | Koło cylindryczne | D10*75 | 1 |
| 19 | Montaż elementów mocȩćych M6 | 1 | |
| 20 | Szpilki | 1 | |
| 21 | Sprę zȩny szciskane | 304 | 1 |
| 22 | Pod.§kadjki plaskie | D5*D10*1 | 1 |
| 23 | E-klip | D3.5 | 1 |
| 24 | Oszustwo | 1 | |
| 25 | Uchwyt dokrę cający M8 | M8 | 1 |
| 26 | Przelączniki | 1 | |
| 27 | Segmentowy zespół stopy, kostka | 2 | |
| 28 | Klips do zwieszenia | 1 | |
| 29 | Górna obudowa steru dolnego | 1 | |
| 30 | Gumowa osłona uchwytu | 1 | |
| 31 | Uchwyt teleskopowiej tulei dolnej obudowy | 1 | |
| 32 | Obudowa górna uchwytu zwijacza | 1 | |
| 33 | Podstawa spre zynowa | 1 | |
| 34 | Sprę zyna ćsikacja | D5*D0,5*10 | 1 |
| 35 | Uchwyt chowanych kołów | 1 | |
| 36 | Wkre ty samogwintujace z gniazdem krzyżowym | 2,6*12 | 1 |
| 37 | Uchwyt | 1 | |
| 38 | Uchwyt tulei mocujuść | 1 | |
| 39 | Wkre ty samogwintujace z gniazdem krzyżowym | 2,9*4,5 | 6 |
| 40 | Koły cylindryczne | D2,5*25 | 1 |
| 41 | Dolny klips | 1 | |
| 42 | Górnny klips | 1 | |
| 43 | Jednostka przyȩczajca | 1 | |
| 44 | Górna obudowa steru Wkre ty | 1 | |
| 45 | samogwintujace z themb krzyżowym | 3,9*9,5 | 1 |
| 46 | Wkre ty samogwintujace z themb | 4,2*16 | 6 |
| 47 | krzyżowym Wodoodporny sącznik 13,5PG | 1 |
Producent: Shanghaiuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730

E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.
Wsparcie techniczne i certyfikat gwarancji
elektronicznej www.vevor.com/support
VEVOR®
TOUGH TOOLS, HALF PRICE
Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
