KH1490 - Lasergravyr Vevor - Gratis bruksanvisning och manual

Produkttyp	CO2-lasergraveringsmaskin
Märke	Vevor
Modell	KH1490
Lasereffekt	130 W
Total effekt	900 W
Ingångsspänning	120 V AC / 230 V AC
Arbetsområde	1400 x 900 mm
Lasertyp	CO2 (glastub)
Skärhastighet	0 – 400 mm/s
Graveringshastighet	0 – 500 mm/s
Kompatibla material	Trä, akryl, glas, läder, plaster (utom PVC), sten, textil, gummi, kartong
Kylsystem	Vattenkylning (inbyggd pump)
Utsugningssystem	Utsugningsfläkt (slang medföljer)
Anslutning	USB, Ethernet, USB-minne
Kontrollpanel	LCD-skärm, riktningsknappar, pulsknapp
Säkerhet	Nödstopp, locklås, vattenavstängning, jordning
Ingående tillbehör	Strömkablar, USB, Ethernet, USB-minne med programvara, avgasrör, rengöringsverktyg, insexnycklar
Underhåll	Daglig rengöring av lins och speglar, smörjning av skenor varannan vecka, tömning och påfyllning av destillerat vatten

Vanliga frågor - KH1490 Vevor

Vilka material kan graveras med Vevor KH1490?

KH1490 kan gravera trä, akryl, glas, läder, plaster (utom PVC, Teflon), sten, textil, gummi och kartong. Den kan också märka belagda metaller men inte obehandlade metaller.

Hur installerar man vattenkylningssystemet korrekt?

Fyll den inbyggda tanken med minst 7,5 liter destillerat eller renat vatten (inte kranvatten). Slå sedan på vattencirkulationsomkopplaren. Kontrollera visuellt att vattnet cirkulerar i laserröret innan du använder lasern. Vattentemperaturen får inte överstiga 38°C (ideal 15–21°C).

Hur justerar man laserbanan på KH1490?

Justeringen görs med tejp placerad på spegelramarna. Använd en effekt under 15% för att testa. Justera spegelns justeringsskruvar ett kvarts varv i taget. Kontrollera först inriktningen av laserrör/spegel 1, sedan spegel 1/spegel 2, sedan spegel 2/spegel 3, och slutligen spegel 3/bord.

Vilka är de viktigaste säkerhetsföreskrifterna?

Kör aldrig lasern med locket öppet (risk för blindhet). Använd speciella skyddsglasögon (DO 5+). Lämna inte maskinen utan uppsikt. Ha en brandsläckare i närheten. Överskrid inte 3,5 timmar kontinuerlig drift; låt den svalna i minst 30 minuter.

Hur rengör man fokuseringslinsen?

Skruva loss linshållaren, ta försiktigt bort linsen. Blås bort grovt damm, använd sedan en linsduk och rengöringslösning. Torka från mitten och utåt. Rör inte ytan med fingrarna. Sätt tillbaka och kontrollera att O-ringen sitter på plats.

Vad gör man om lasern inte avger ljus?

Kontrollera först att vattenkylningssystemet fungerar (flödessensor). Se till att locket är ordentligt stängt och att nödstoppet är upplåst. Om problemet kvarstår, undersök anslutningarna till laserrörets strömkabel och kontakta kundtjänst.

Kan KH1490 användas för att skära metall?

Nej, denna CO2-laser är inte avsedd för att skära eller gravera obehandlad metall. Den kan märka speciellt belagda metaller (t.ex. anodiserad aluminium). Varje försök att arbeta på obehandlad metall kan skada maskinen och utgöra en risk för strålreflektion.

Hur ställer man in effekt och hastighet för ett nytt material?

Utför ett graveringstest med en matris av små rutor vid olika hastigheter och effekter. Börja med låg effekt (10–20%) och hög hastighet. Öka gradvis tills önskat resultat uppnås. Använd omvandlingstabellen för strömmar (t.ex. 70% effekt = 14 mA för 130W).

Hur underhåller man styrskenorna?

Stäng av maskinen och dra ur kontakten. Rengör X- och Y-axlarnas skenor med en torr trasa för att ta bort damm och skräp. Applicera ett tunt lager fett på skenorna och Z-axelns skruvar. Flytta laserhuvudet och bordet manuellt för att fördela smörjmedlet. Utför detta varannan vecka.

Vilka tillbehör medföljer KH1490?

Maskinen levereras med: strömkabel, USB- och Ethernet-kabel, USB-minne med graveringsprogramvara, avgasrör med klämma, insexnyckelsats, akrylisk fokuseringsverktyg, jordkabel och bruksanvisning.

BRUKSANVISNING KH1490 Vevor

Teknisk support och e-garanticertifikat: www.vevor.com/support

	Varning - För att minska risken för skada måste anvär läsa instruktionerna noggrant.
[CG5]	Denna enhet uppfyller del 15 av FCC-reglerna. Driften föremål för följande två villkor: (1) Den här enheten får orsaka skadliga störningar och (2) den här enheten må acceptera alla mottagna störningar, inklusive störningar kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

VIKTIGA ANMÄRKNINGAR

CO2-lasergravören är lämplig för både personligt och professionellt bruk. När den används i enlighet med dessa instruktioner ingår ett klass 1-lasersystem, men vissa komponenter är fortfarande mycket farliga.

Inaktivera aldrig förinstallerad säkerhetsutrustning och använd alltid lasern på ett säkert och ansvarsfullt sätt.

Innan du använder utrustningen måste användaren noggrant läsa igenom bruksanvisningen och följa den strikt. Denna manual är tillämplig på flera modeller av produkter.

Denna manual är tillämplig på flera modeller av produkter.

●Denna utrustning använder internationell standard fyra typer av lasrar (stark laserstrålning). Laserstrålning kan orsaka följande händelser:

Laserstrålning kan orsaka följande händelser:

1. tända omgivande brännbart material.
2. Under laserbehandlingen, på grund av olika bearbetade föremål, kan annan strålning och andra giftiga skadliga gaser genereras.
3. Direkt laserstrålning kan orsaka personskada. Därför ska utrustningen vara utrustad med brandsläckningsutrustning. Det är strängt förbjudet att stapla brandfarliga och explosiva material på arbetsbänken och runt utrustningen. Se samtidigt till god ventilation. Icke-professionella operatörer får inte närma sig utrustningen.

- Laserbearbetningsobjekt och emissioner bör följa lokala lagar och föreskrifter.

- Laserbehandling kan ha höga risker, så du bör noga överväga om föremålet är lämpligt för laserbearbetning.

- Den interna laserutrustningen har hög spänning och andra faror. För utrustningsoperatörer är det strängt förbjudet att demontera.

- När utrustningen slås på måste någon bevaka den. Obehörig lämnande är förbjudet och all ström måste brytas innan personal lämnar.

- Det är förbjudet att öppna någon dörr när utrustningen är i drift.

- Innan driftstart måste denna utrustning och annan utrustning vara

säkert och effektivt jordade.

- Placera inte några irrelevanta totalreflekterande eller diffust reflekterande föremål i utrustningen för att förhindra att lasern reflekteras på människokroppen eller brännbara föremål.

- Under driften av utrustningen måste operatören alltid observera utrustningens funktion. Om en onormal situation uppstår, vänligen agera omedelbart.

- Utrustningen bör vara i en torr, föroreningsfri, vibrationsfri och stark elektromagnetisk störningsmiljö, med en fungerande temperatur på 5-40 grader Celsius och en luftfuktighet på 5-95% (icke kondenserande vattenmiljö).

- Utrustningen ska alltid hållas långt borta från elektrisk utrustning som är känslig för elektromagnetiska störningar, annars kan det orsaka elektromagnetiska störningar.

- Enhetens arbetsspänning är: Europeisk AC220V eller Nordamerikansk AC120V (bekräfta enhetens arbetsspänning före användning).

- Den viktigaste koldioxidglaslasern i utrustningen är en förbrukningsvara och ett sårbart föremål. Var vänlig ta hand om den under användning. Koldioxidglaslasern behöver rent kallt vatten för att kylas ner. Var uppmärksam på att vattentemperaturen inte överstiger 30 grader Celsius under användning, annars skadas lasern. När omgivningstemperaturen är på väg att sjunka under 0 grader Celsius, vänligen ersätt vattnet med en frostskyddsvätska för att undvika skador på koldioxidglaslasern.

- Det är förbjudet att slå på utrustningen när nätspänningen är instabil eller inte matchar. Tillverkaren och säljaren ansvarar inte för någon förlust som orsakas av felaktig användning eller bristande efterlevnad av ovanstående bestämmelser.

GRUNDLÄGGANDE INFORMATION

Den här manualen är en avsedd användarguide för installation, installation, säker drift och underhåll av skåplaser för gravyr. Den täcker allmän information, säkerhetsinstruktioner, installationssteg, driftsinstruktioner, underhållsprocedurer och kontaktinformation.

All personal som är involverad i installation, drift, underhåll och reparation av denna maskin bör läsa och förstå denna manual, samt dess säkerhetsinstruktioner. Vissa komponenter har extremt höga spänningar och/eller genererar kraftfull laserstrålning. Undermålig prestanda och livslängd, egendomsskador och personskador kan uppstå om du inte förstår och följer dessa instruktioner.

Din lasergravör fungerar genom att sända ut en kraftfull laserstråle genom ett glasrör fyllt med isolerande koldioxid (CO2), reflektera strålen från speglar och reflektera den genom en fokuseringslins och använda detta fokuserade ljus för att etsa designen på vissa substrat. Den första spegeln är fixerad nära änden av laserröret, den andra spegeln färdas längs maskinens Y-axel och den tredje spegeln är fäst vid laserhuvudet som färdas längs X-axeln. Eftersom en del av dammet från graveringsprocessen lägger sig på spegeln måste den rengöras ofta. Eftersom de rör sig under drift måste de också justeras med jämna mellanrum med ställskruvarna som de är fästa på för att bibehålla korrekt laserbana. Ett vattenkylt system (vanligtvis en pump eller kylare) måste användas med denna gravör för att avleda värmen som genereras av laserröret. På samma sätt måste ett avgassystem (vanligtvis en extern ventil eller en dedikerad luftrenare) användas för att avlägsna damm och gaser som genereras under graveringsprocessen.

Att köra din laser konsekvent över 70 % av dess maximala effekt kommer att förkorta dess livslängd avsevärt. Det rekommenderas att ställas in på 10-70 % av den maximala märkeffekten för optimal prestanda och livslängd.

Observera att detta är en högspänningsenhet och av säkerhetsskäl rekommenderas det att endast röra dess komponenter med en hand i taget under användning.

Observera att aktiva lasrar är osynliga för det mänskliga ögat. Denna apparat bör inte användas med något öppet lock för att undvika potentiell permanent skada.

Det bör också noteras att både kylvattensystemet och avgassystemet är absolut nödvändiga för säker användning av denna utrustning. Använd inte graveringsmaskinen utan att dessa två system fungerar korrekt. Vattnet ska alltid vara rent och hållas runt rumstemperatur, och avgassystemet ska alltid följa alla lagar och förordningar som gäller för arbetsplatsen och omgivande luftkvalitet.

SYMBOLRIKTLINJER

Följande symboler används på maskinens etikett eller i denna bruksanvisning:

- Dessa föremål medför en risk för allvarlig egendomsskada eller personskada.

- Dessa projekt löser liknande allvarliga problem relaterade till laserstrålen.

- Dessa projekt löste liknande allvarliga problem med elektriska komponenter.

- Alla i närheten av enheten bör bära skyddsglasögon under drift.

AVSEDD ANVÄNDNING

●Maskinen är lämplig för gravering av logotyper och andra konsumentprodukter på tillämpliga underlag. Denna laser kan bearbeta en mängd olika material, inklusive trä och kork, papper och kartong, de flesta plaster, glas, tyg och läder och sten. Den kan också användas med specialbelagda metaller. Det är inte tillåtet att använda detta system för andra ändamål eller material än de som det är specificerat för.

- Systemet måste användas, underhållas och repareras av en person som är bekant med maskinens användningsområde och faror och gravymaterial, inklusive dess reflektionsförmåga, elektriska ledningsförmåga, potential för produktion av skadliga eller brännbara ångor, etc.

●Laserstrålar är farliga. Tillverkaren och/eller säljaren ska inte vara ansvariga för all felaktig användning av denna enhet eller för personskada som uppstår vid användning. Det är operatörens skyldighet att endast använda denna skåplaser gravyr i enlighet med dess avsedda användning, andra instruktioner i manualen och alla tillämpliga lokala och nationella lagar och förordningar.

SPECIFIKATIONER

Modell	KH5030	KH6040	KH7050	KH9060	KH1490
	KH - 5030	KH - 6040	KH - 7050	KH - 9060	KH - 1490
Ingångsspänning	AC 120V	AC 120V	AC 120V	AC 120V	AC 120V
	AC 230V	AC 230V	AC 230V	AC 230V	AC 230V
Total kraft	420W	560W	680W	830W	900W
Laserkraft	50W	60W	80W	100W	130W
Arbetsområde	500*300mm	600*400mm	700*500mm	900*600mm	1400*900mm
temperatur	5-50 °C
fuktighet	5%-95% icke-kondensat
Laser typ	CO2-glaslasrar
Laser modell	KH-LT50	KH-LT60	R3	R5	R7
Material	Sten, trä, keramik, metall, tyg, papper, etc
Arbetsbänk	Mobilplattform
Skärhastighet	0-400 mm/s
Graveringshastighet	0-500 mm/s

1. Schematisk bild av delen.

• Visningsfönster: Detta bruna akrylfönster låter dig övervaka gravyrprocessen, men absorberar endast delvis den höga infraröda lasern och har inget annat skydd. Bär alltid skyddsglasögon när du använder lasern och stirra aldrig på den under längre perioder.
• LED-ljus: Detta ljusgröna ljus lyser upp arbetsbänken för en klar bild av materialgraveringen före, under och efter arbetet. ●Y-axelguider: Y-axelguider tillåter X-axelguider att röra sig fram och

tillbaka

på bordet.

●Vattenkylningsbrytare: Efter att strömbrytaren har aktiverats kommer de inbyggda vatten

kylningen startar och temperaturdisplayen i realtid tänds.

●X-axelskena: X-axelskenan håller den andra spegeln och stöder laserhuvudet för att flytta åt vänster och höger.

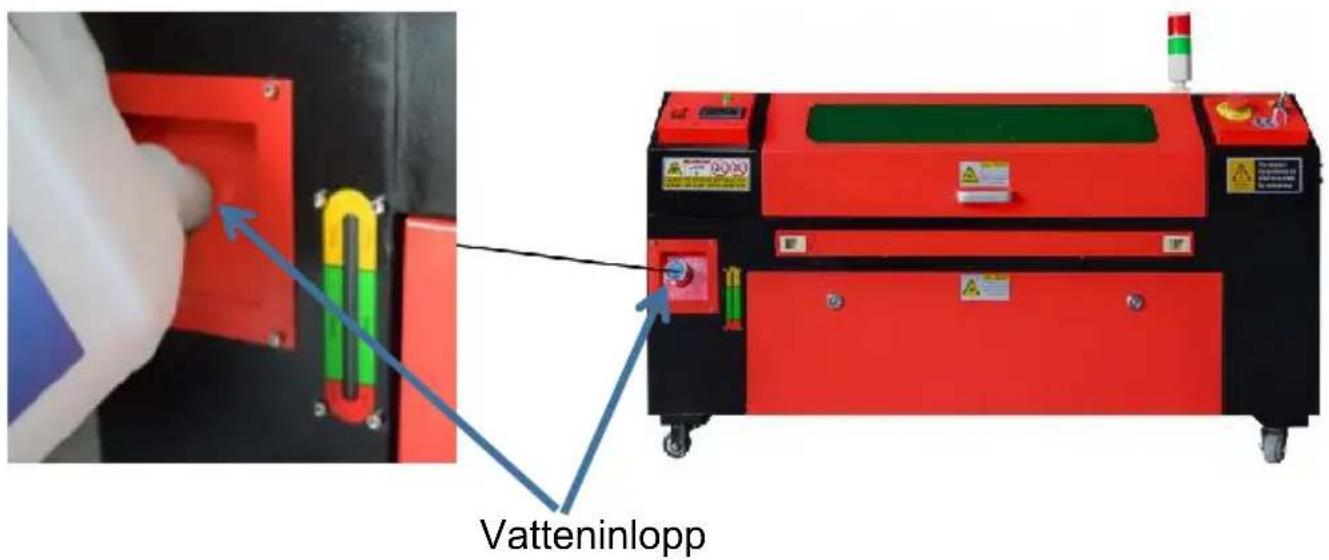

- Vattenintag: Detta används för att skruva av locket moturs vid påfyllning av den inbyggda cirkulerande vattentanken.

- Vattennivåvisning: Denna observationsport kan användas för att observera

vattennivån i vattentanken i flygkroppen. (gul: för hög / grön: lämplig för lite).

- Främre rak dörr: Denna dörr öppnas för att tillåta större material att passera genom arbetsbädden. Extrem försiktighet måste iakttas för att undvika att se eller lida av laserstrålen och dess reflektioner. Det var också tillbehörsväskan låg när gravören först kom.

- Främre åtkomstdörr: Denna dörr ger tillgång till området nedanför bänken för enkel rengöring.

- Baldakin: Locket ger tillgång till huvudfästet för placering och hämtning av material, samt fixering av laservägsuppriktning och annat underhåll. När locket öppnas stängs laserns ström automatiskt av.

- Arbetsindikator: Det kan hjälpa operatören att bättre observera laserns emissionsstatus. Rött ljus: lasern fungerar. Grönt ljus: lasern är i tomgång.

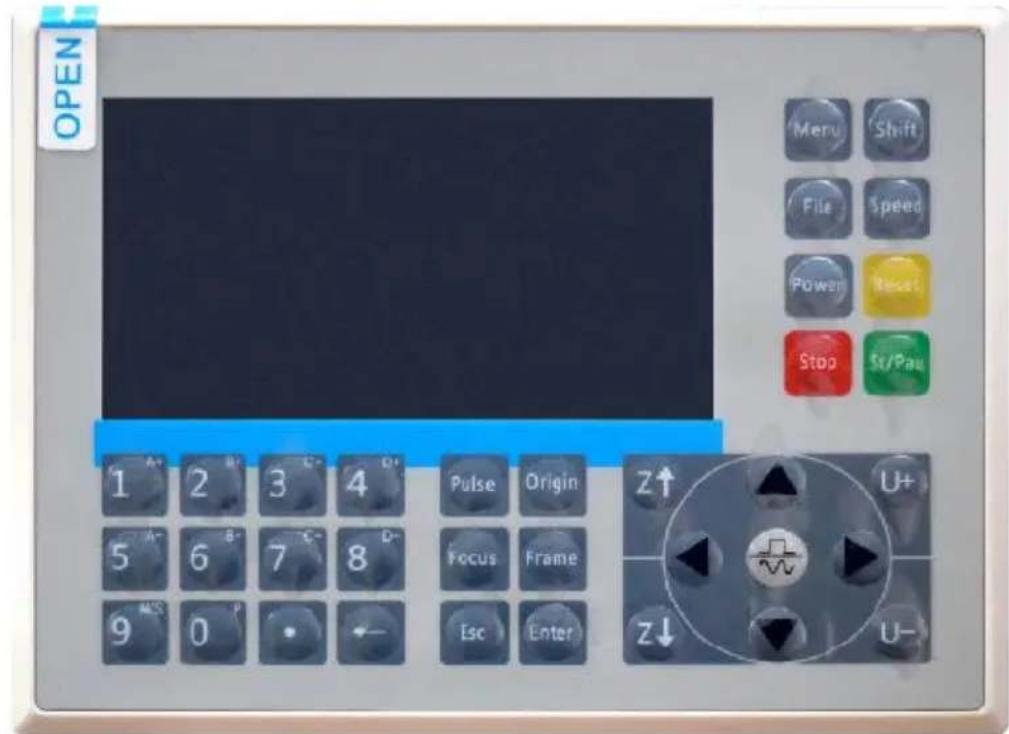

- Kontrollpanel: Kontrollpanelen ger manuell kontroll av gravyrprocessen, inklusive rörelsen av det manuella laserhuvudet och emissionen av lasern.

- Huvudströmbrytare: Styr den totala strömbrytaren för hela maskinen.

● Z-axelkontrollomkopplare: Dessa knappar flyttar bordet uppåt eller nedåt för att

hjälpa dig att snabbt anpassa och fokusera på bordets olika tjocklek.

- Anslutningsportar: Dessa portar ansluter huvudkortet till graveringsmaskinen till kontrolldatorn och dess graveringsprogram via en USB- eller Ethernet-kabel.

- Höger åtkomstdörr: Denna dörr ger åtkomst till moderkortet, motorns drivrutiner och strömförsörjning. Ventilerna förhindrar att komponenterna överhettas under användning och bör inte blockeras.

- Moderkorts kylfläkt: Denna fläkt används för värmeavledning av kärnapparater som inbyggda moderkort och laserströmförsörjning.

- Nödstoppsbrytare: I nödfall kommer den här knappen att bryta omedelbart all ström till laserröret.

- Laserhuvud: Laserhuvudet håller den tredje spegeln, fokuseringslinsen, röd prickvägledning och luftassistansuttag.

- Bord: Bordshöjden kan justeras för att passa tunnare och tjockare material, såväl som mellan aluminium- och cellulära plattformar.

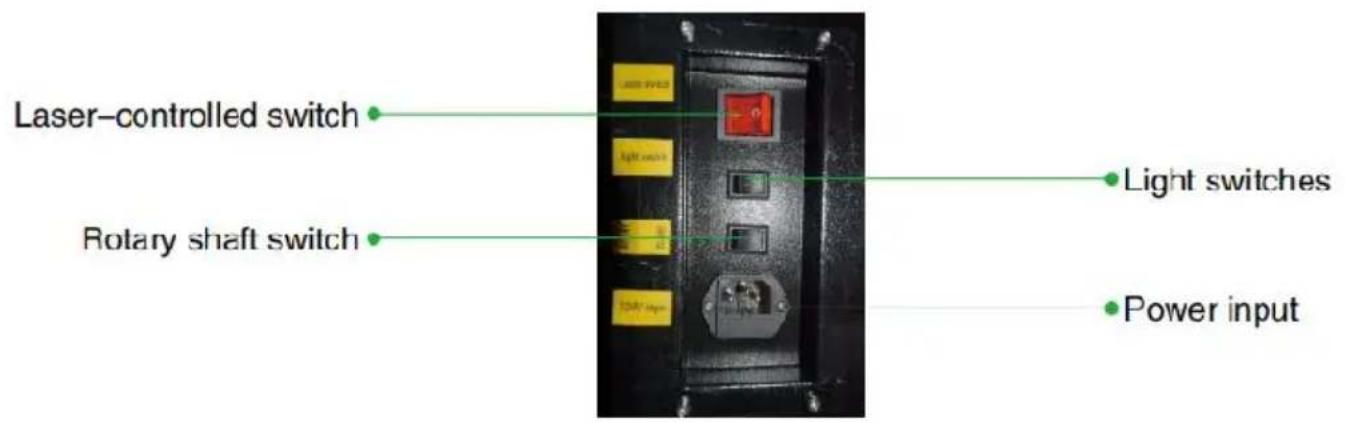

- Laserkontrollbrytare: Denna omkopplare måste vara påslagen när du använder en laser.

- Ljusomkopplare: Tänd lampan på arbetsbänken.

- Roterande axelomkopplare: Denna omkopplare måste vara påslagen när du använder vridaren axel (av när den roterande axeln inte används). Om Y-axeln inte rör sig, kontrollera om den här omkopplaren är avstängd.

- Strömingång: Denna strömkontakt måste anslutas innan du använder maskin.

- Övre bakre åtkomstdörr: Denna dörr leder till laserfacket där laserröret och dess anslutningar är säkrade.

- Bakdörr: Denna dörr motsvarar en ytterdörr och kräver liknande skötsel under användning.

- Nedre bakre åtkomstdörr: Denna dörr ger åtkomst till luftassistanspumpen och Z-axelremmen.

- Frånluftsfläkt: Denna fläkt extraherar gas och skräp från luften från arbetsbänken och skickar ut luften efter att ha renats av ett miljövänligt filter.

●Vattentank kylfläkt: Denna fläkt används för att kyla det cirkulerande vattnet.

1. Laservägbeskrivning.

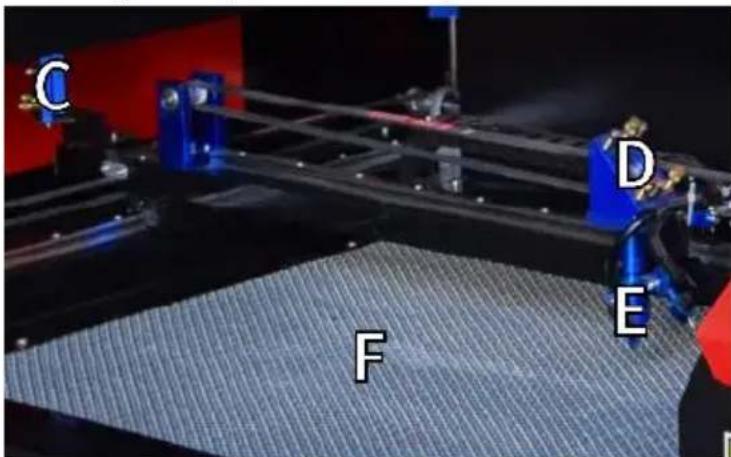

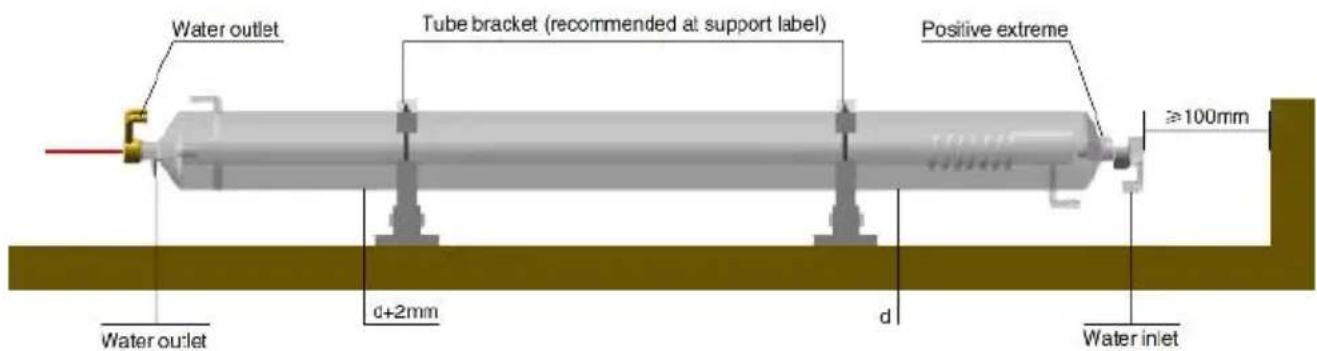

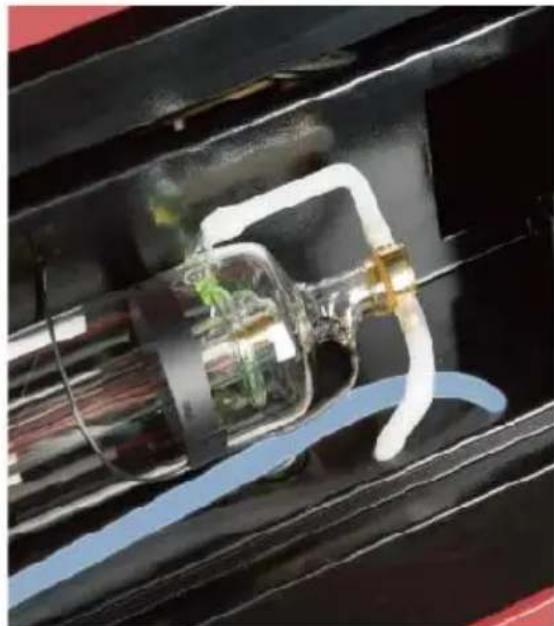

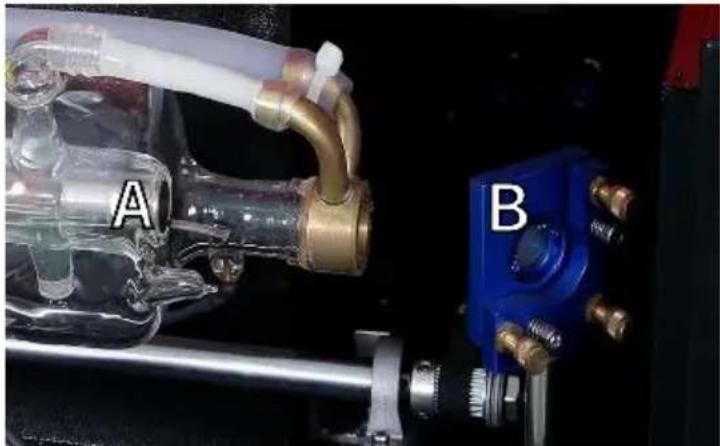

A. Laserrör: Detta glasrör fyllt med koldioxid är monterat på ett fäste och kan inte flyttas. Anslutningsspänningen mellan det och laserströmförsörjningen är extremt hög och extremt farlig.

B. Första reflektorn — Denna justerbara vinkelspegel hålls på plats för att överföra graveringslasern från röret till den andra spegeln.

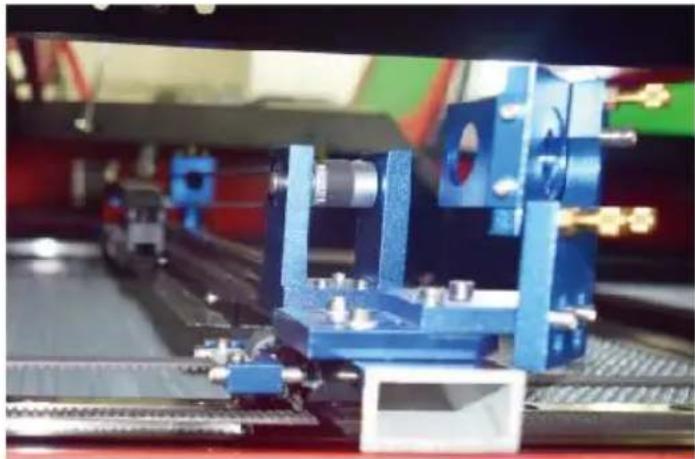

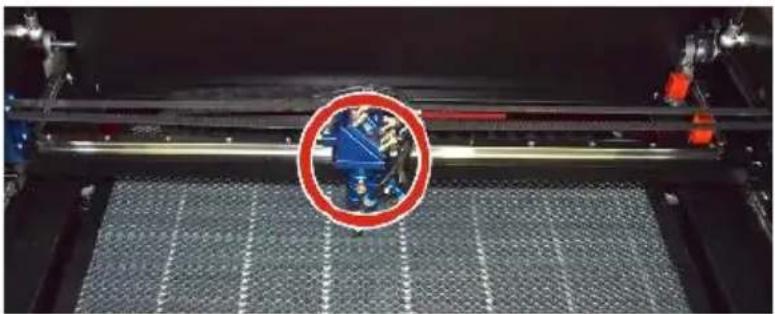

C. Andra spegeln: Denna justerbara vinkelspegel rör sig längs X-axeln för att låta laserstrålen färdas längs Y-axeln.

D. Tredje spegeln: Denna vinkeljusterbara spegel rör sig med laserhuvudet, vilket gör att laserstrålen kan färdas längs X-axeln.

E. Fokuseringslins: Denna lins riktar och fokuserar laserljuset på materialet.

F. Arbetsbänk: Höjden på den exponerade arbetsbänken kan justeras.

1. Anslut ingångarna.

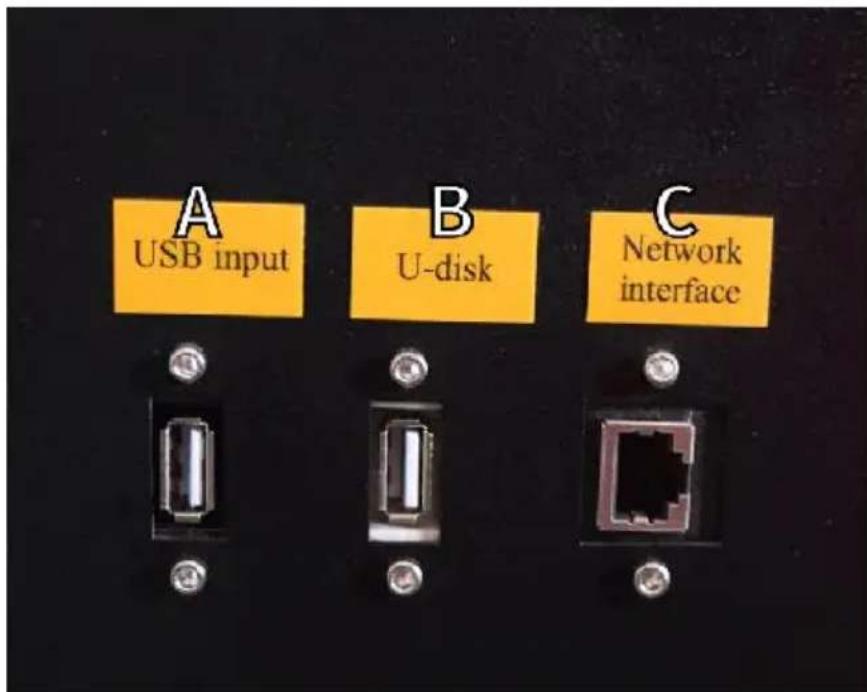

A. USB-linjeport: Denna port använder någon av dess USB-portar för att ansluta till kontrolldatorn och dess graveringsprogram.

B. USB-port: Denna port låter dig ladda och spara mönster och parametrar direkt till gravören.

C. Ethernet-port: Denna port ansluts direkt eller via Internet till kontrolldatorn och dess programvara.

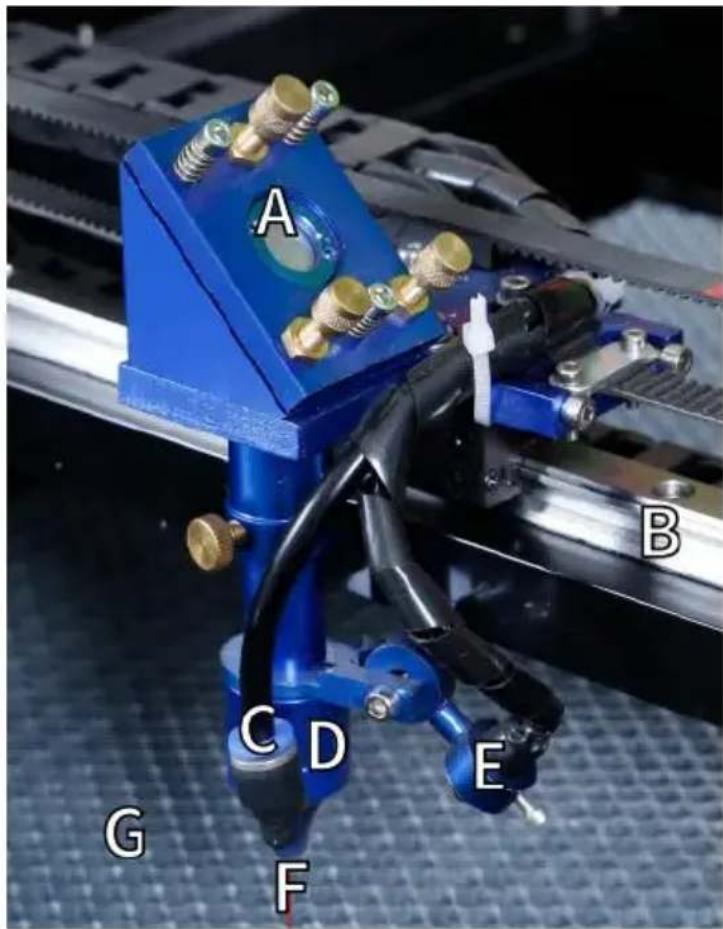

1. Laserhuvudenhet.

A. Laserhuvudets tredje spegel: Denna vinkeljusterbara spegel överför laser från den andra spegeln till fokuseringslinsen.

B. X-axelstyrning: Denna styrning rör sig längs Y-axeln och dess rörelse styrs av en gränslägesbrytare.

C. Luftassistans: Denna enhet blåser tryckluft för att släcka gnistor och avlägsna gaser och skräp under gravering.

D. Fokuseringslins: Denna lins riktar och fokuserar laserstrålen till kontaktpunkten med gravyrmaterialet.

E. Röd punktsikte: Den här enheten hjälper dig att se den exakta platsen för den osynliga graveringslasern.

F. Laser: Graveringslasern i sig är osynlig, men mycket farlig. Undvik direktkontakt med hud eller ögon.

G. Arbetsbänk: Använd de medföljande akrylverktygen för att uppnå perfekt fokus för alla materialtjocklekar.

6. Höger åtkomstdörr.

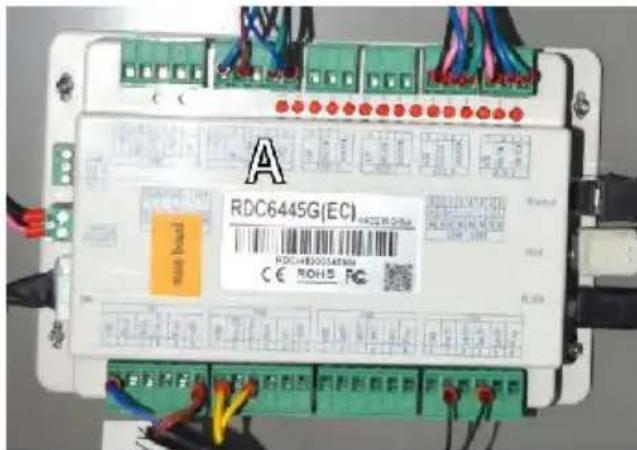

A. Moderkort: Detta kort styr graveringsprocessen och svarar på kommandon från graveringsmjukvaran eller maskinens kontrollpanel.

B. X-axeldrivare: Denna enhet flyttar laserhuvudet längs X-skenan.

C. Y-axeldrivning: Denna enhet flyttar X-skenan längs Y-skenan.

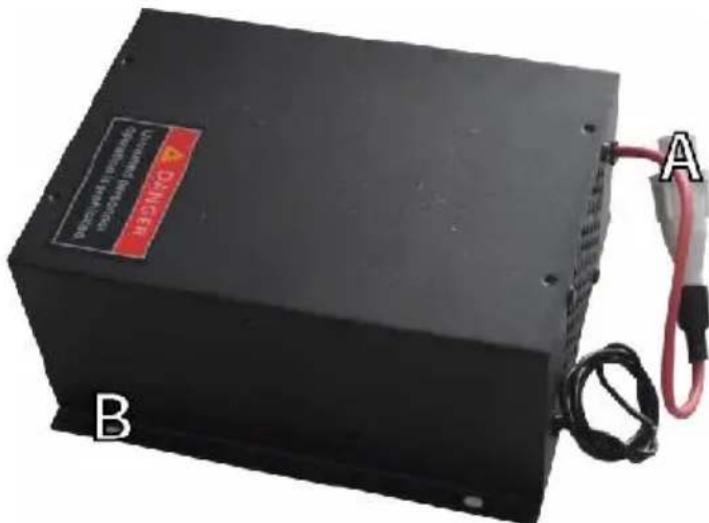

D. Laserkraft: Denna enhet omvandlar standardelektricitet till den extremt höga spänningsladdning som krävs för ett laserrör.

E. Strömförsörjning — Denna enhet driver maskinens moderkort och driver.

1. Laserströmförsörjning.

A. Högspänningstråd: Denna ledning är ansluten till anoden eller positiva änden av laserröret och tillhandahåller högspänningsström för att driva lasern.

B. Monteringshål: Dessa standardslitsar möjliggör enkel installation och borttagning.

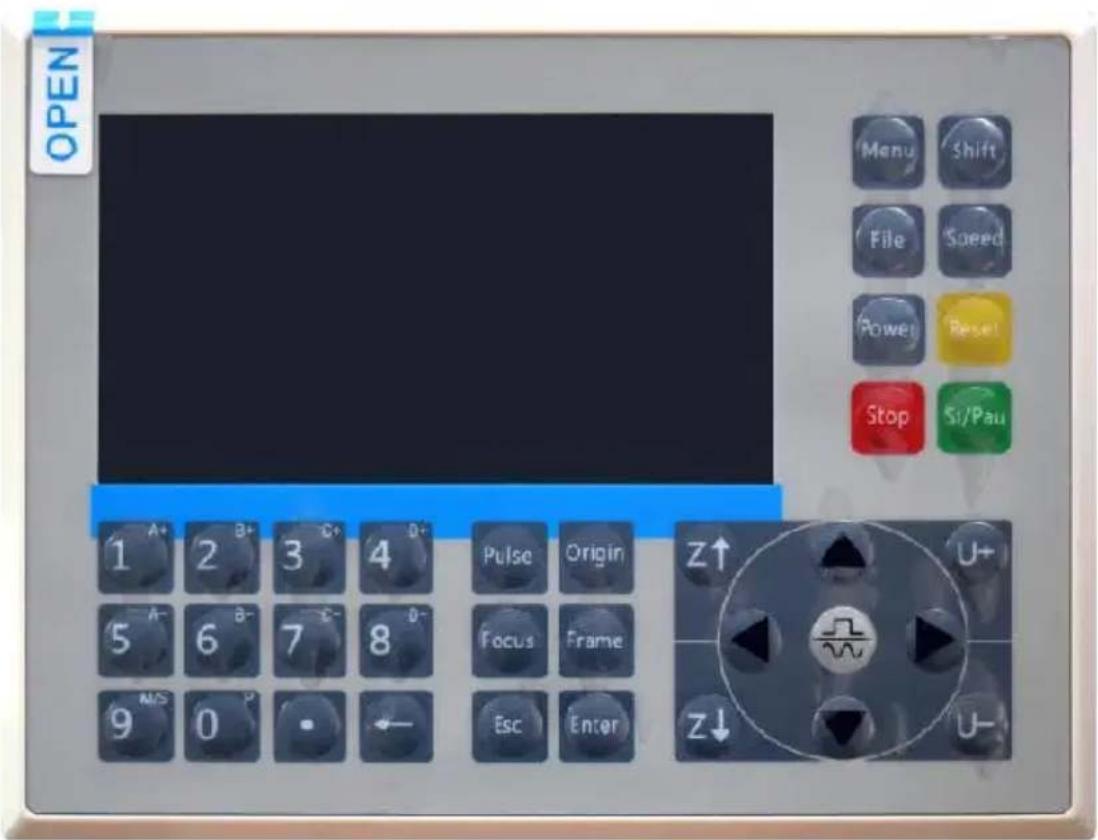

1. Styra displayen.

●Knappbeskrivning

Återställningsknapp: Systemåterställning

Stoppknapp: Stoppar bearbetning eller motoraxelns rörelse

Delete-tangent: Denna parameter används för att radera parametern

Ankarknapp: Ställ in ankarpunkten

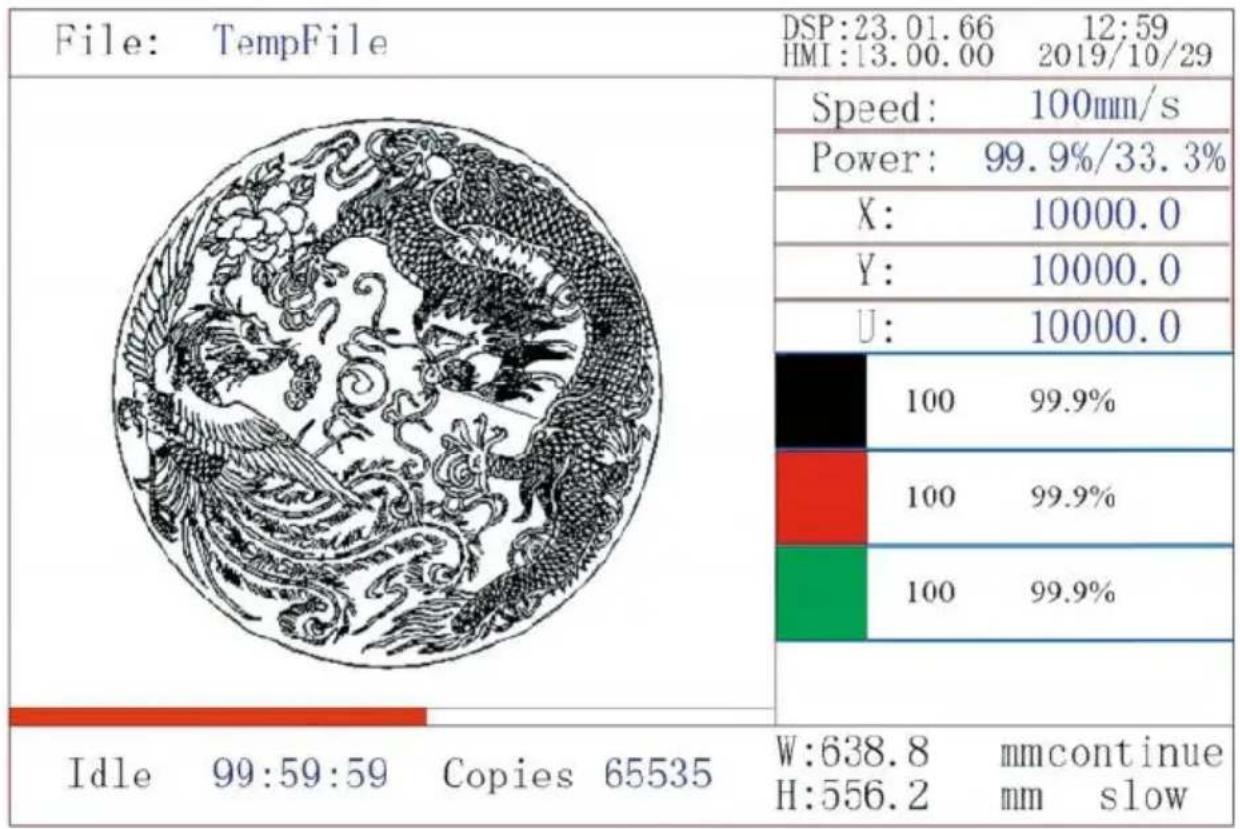

BS. Grafiskt visningsområde: Visar spåret och löpspåret för hela filen. BT. Versionsnummer: Visar versionsnumret för panelen och moderkortet. BU. Systemtid: Visar aktuell systemtid. BV. Parametervisningsområde: Visar filnummer, hastighet, maximal effekt, etc. för körfilen. BW. Koordinatvisningsområde: Visar de aktuella koordinaterna för laserhuvudet. BX. Lagervisningsområde: Visar lagerparametrarna för den aktuella filen eller förhandsgranskningsfilen. Parametrarna från vänster till höger är antalet lager, färg, hastighet och maximal effekt. BY. Ramstorlek Bearbetad: Visar måtten på den aktuella filen. BZ. Antal stycken: Visar antalet genomförda körningar för den aktuella filen. CA. Systemstatus: Visar maskinens aktuella status: inaktiv, igång, paus- eller slutförd. Handläggningstiden visas till höger. CB. Bearbetningsförloppsindikator: Visar förloppet för den aktuella filen.

Obs: När systemet är inaktivt eller när arbetet är klart används alla knappar. Användare kan arbeta med filer, ställa in parametrar, förhandsgranska filer och mer. Vissa knappar fungerar inte när arbetet eller pausas (till exempel ursprung och ram).

SÄKERHETSINFORMATION

1. FRISKRIVNING AV GARANTIER

Din gravör kan skilja sig något från den som visas i den här manualen på grund av tillval, uppdateringar etc. Om din graveringsmaskin kommer med en föråldrad manual eller om du har några andra frågor, vänligen kontakta oss.

2. ALLMÄNT SÄKERHETSMEDDELANDE

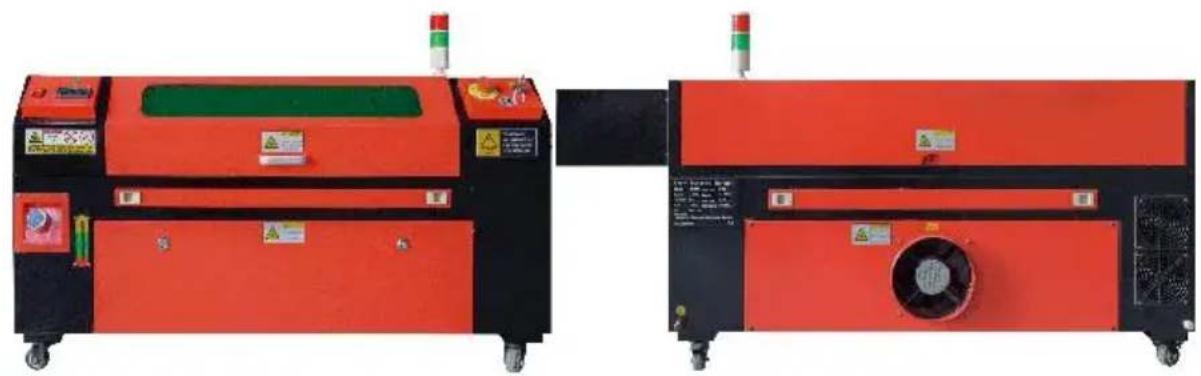

Din enhet bör ha en instruktionsetikett fäst på följande platser:

- Om någon av dessa etiketter saknas, är oläsliga eller skadade måste de bytas ut.

Bytt ut.

• Använd denna lasergraveringsanordning endast i enlighet med alla tillämpliga lokala och nationella lagar och förordningar.

- Använd endast denna apparat i enlighet med denna bruksanvisning. Endast

andra som har läst och förstått den här handboken får installera, använda, underhålla, reparera etc. Om denna enhet har getts bort eller sålts till en tredje part, se till att den här handboken medföljer enheten.

- Kör inte kontinuerligt i mer än 3,5 timmar. Stanna i minst 30 minuter mellan användningarna.

- Lämna inte denna enhet utan uppsikt under drift. Observera utrustningen under hela operationen. Om det förekommer någon onormal drift, stäng av all ström till maskinen omedelbart och kontakta vår kundtjänst eller specialiserad reparationsservice. Se återigen till att apparaten är avstängd efter varje användning (inklusive via nödstoppsbrytaren).

- Tillåt inte minderåriga, outbildad personal eller personer med fysiska eller psykiska funktionsnedsättningar som skulle störa deras förmåga att följa denna manual och programvarumanualer för att installera, använda, underhålla eller reparera denna utrustning.

- All outbildad personal som kan vara i närheten av utrustningen under drift måste informeras om att utrustningen är farlig och ges adekvata instruktioner om hur man undviker skador under användning.

- Placera alltid brandsläckare, vattenledningar eller andra flamskyddsmedel

system i närheten för att förhindra olyckor. Se till att telefonnumret till lokala brandkåren visas tydligt i närheten. I händelse av brand, bryt strömförsörjningen innan du släcker lågorna. Före användning, bekanta dig med rätt räckvidd för brandsläckaren. Var noga med att inte hålla brandsläckaren för nära lågan, eftersom dess höga tryck kan skapa bakslag.

3. SÄKERHETSINSTRUKTIONER FÖR LASER.

När den används enligt anvisningarna inkluderar maskinen ett klass 1-lasersystem som är säkert för både användare och åskådare. Men osynliga lasrar, laserrör och deras elektriska anslutningar är fortfarande mycket farliga. De kan orsaka allvarlig egendomsskada och personskada om de inte används eller modifieras med försiktighet, inklusive men inte begränsat till följande:

● Lasrar kan lätt bränna närliggande brännbara material. - Vissa arbetsmaterial kan producera strålning eller skadliga gaser under bearbetning. - Direktkontakt med lasern kan orsaka kroppsskador, inklusive allvarliga brännskador och irreparabel ögonskada.

- Ändra eller inaktivera inte säkerhetsfunktionerna som tillhandahålls av denna enhet.

Modifiera eller demontera inte lasern, och använd inte lasern om den har modifierats eller demonterats av någon annan än en utbildad och skicklig fackman. Farlig strålningsexponering och andra skador kan uppstå vid användning av anpassad, modifierad eller på annat sätt inkompatibel utrustning.

- Håll aldrig någon del av skåpet öppen under drift om inte (obligatoriskt) genom dörrar. Stör aldrig laserstrålen, placera inte någon del av kroppen i laserbanan under operationen och försök aldrig observera lasern direkt. När du använder en genomgångsdörr eller på annat sätt riskerar att utsättas för en laserstråle, vidta åtgärder för att skydda dig mot potentiellt reflekterade laserstrålar, inklusive användning av personlig skyddsutrustning, såsom specialdesignade skyddsglasögon, för att filtrera lasrar med en optisk densitet (OD) på 5+ för specifika våglängder.

● Under drift, stirra inte eller låt andra stirra på laserstrålen kontinuerligt, även om locket är stängt och/eller skyddsglasögon bärs.

- Använd denna graveringsmaskin endast när dess automatiska

avstängningsfunktion är

fungerar korrekt. När du först skaffar den här gravören, om du upptäcker eventuella problem i efterhand, testa det innan du utför något annat arbete (se nedan). Om avstängning inte inträffar, fortsätt inte att använda den. Stäng av enheten och kontakta kundtjänst eller reparationsservice. Inaktivera aldrig dessa avstängningar.

- Om vattenkylningssystemet inte fungerar korrekt, använd inte denna laser

gravör under några omständigheter. Aktivera alltid vattenkylningssystemet och kontrollera visuellt att vattnet rinner genom hela systemet innan du slår på laserröret. Använd inte isvatten eller vatten med temperatur högre än 38 °C (100 °F). För bästa resultat, håll den mellan 60–(15–21°C).

- Använd inte generisk kylvätska eller frostskyddsmedel i kylvattnet, eftersom de kan

lämna en frätande rest och stelna inuti slangen och rören, vilket kan leda till fel eller till och med explosion. Använd anpassade lasersäkra formuleringar, eller använd och förvara din gravör i ett klimatkontrollerat område.

- Lämna inte potentiellt brandfarliga, brandfarliga, explosiva eller frätande material i närheten för att undvika att de utsätts för direkta eller reflekterade laserstrålar.

- Använd eller placera inte känslig EMI-utrustning i närheten. Se till att området runt lasern är fritt från starka elektromagnetiska störningar under all användning.

- Använd denna maskin endast för bearbetning av material som beskrivs i Materialsäkerhetsavsnittet i denna handbok. Laserinställningen och graveringsprocessen måste anpassas på lämpligt sätt för det specifika materialet.

- Se till att området är fritt från andra luftföroreningar eftersom dessa utgör en

liknande risk för reflektion, förbränning osv.

● Använd endast denna enhet med en kompatibel och stabil strömförsörjning med en spänningsfluktuation på mindre än 10 %.

● Anslut inte andra enheter till samma säkring som lasersystemet kräver sin fulla strömstyrka. Använd inte med vanliga förlängningssladdar eller grenuttag. Endast överspänningsskydd med el klassificering på mer än 2000 J används.

- Slå på enheten endast om enheten är väl jordad, antingen av en anslutning till ett 3-poligt uttag eller med en dedikerad jordkabel som säkert ansluten till rätt kortplats på skåpet. Använd inte med en adapter med 3 till 2 stift. Jordningen av utrustningen bör kontrolleras regelbundet för eventuella skador eller lösa anslutningar.

- Därför bör området runt denna lasergraveringsanordning behållas torr, väl ventilerad och miljökontrollerad för att hålla omgivningstemperaturen mellan 40–95°F (5–35°C). För bästa resultat, håll temperaturen vid 75°F (25°C) eller lägre. Den omgivande luftfuktigheten bör inte överstiga 70 %.

- När pumpen är ansluten till sin strömkälla, hantera inte den pumpen eller vattnet den är nedsänkt i. Lägg den i vattnet innan du ansluter den till en strömkälla och koppla bort den från strömförsörjningen innan du tar ut den.

- Justeringar, underhåll och reparationer av de elektriska komponenterna i denna utrustning får endast utföras av utbildad och kunnig personal

för att undvika brand och andra fel, inklusive potentiell strålningsexponering på grund av skador på laserkomponenter. Eftersom testning av de elektriska komponenterna i detta märkningssystem kräver specialiserad teknik, rekommenderas att sådan testning endast utförs av tillverkare, säljare eller reparationsserviceorganisationer.

- Om inget annat anges, justera, underhåll och reparera endast apparaten när den är avstängd, frånkopplad från strömmen och helt sval.

5. SÄKERHETSINSTRUKTIONER FÖR MATERIAL.

- Det är användaren av denna lasergraveringsmaskins ansvar att bekräfta att materialet som ska bearbetas kan motstå laserns värme och inte producerar några utsläpp eller biprodukter som är skadliga för människor i närheten eller som bryter mot lokala eller nationella lagar eller förordningar. Använd i synnerhet inte denna utrustning för att bearbeta polyvinylklorid (PVC), teflon eller andra halogenhaltiga material under några omständigheter.

- Det är användaren av denna lasergraveringsmaskins ansvar att se till att alla närvarande under driften har adekvat personlig skyddsutrustning för att undvika skador orsakade av utsläpp och biprodukter från det material som bearbetas. Förutom de laserskyddsglasögon som nämns ovan kan detta kräva skyddsglasögon, masker eller andningsskydd, handskar och andra skyddande ytterkläder.

- Om avgassystemet inte fungerar korrekt, använd inte denna lasergravyrmaskin under några omständigheter. Se alltid till att frånluftsfläkten kan ta bort damm och gaser från graveringsprocessen i enlighet med alla tillämpliga lokala och nationella lagar och förordningar. Om avgasfläkten eller avgasröret går sönder, sluta använda den omedelbart.

- Användare måste vara särskilt försiktiga när de arbetar med ledande material, eftersom ansamling av damm och miljöpartiklar kan skada elektriska komponenter, orsaka kortslutning eller ha andra effekter, inklusive reflekterad laserstrålning.

- Denna maskin är säker att använda med följande material: 1. plast.

- Akrylonitrilbutadienstyren (ABS)

- Nylon (polyamid, PA, etc.)

- Polyeten

- Högdensitetspolyeten (HDPE, polyeten, etc.)

- Biaxiellt orienterad polyetentereftalat (BoPET, polyester, etc.)

- Polyetylentereftalat (PETG, PET-G, etc.)

- Polyimid (PI, Kapton, etc.)

- Polymetylmetakrylat (PMMA, akryl, plexiglas, etc.)

- Polyoximetylen (POM, acetal, DL, etc.)

- Polypropen (PP, etc.)

- Styren

2. Annat.

- kartong

- Keramik, inklusive bestick, kakel, etc.

- glas

- läder

- Papper och kartong

- gummi

- Sten, inklusive marmor, granit, etc.

Obs: Se de rekommenderade parametrarna för de vanligaste graveringsmaterialen.

● Denna enhet kan inte användas med följande material eller andra material

som innehåller dem:

- Konstläder som innehåller sexvärt krom (Cr[VI]) på grund av dess ångor

- Astatin på grund av dess giftiga ångor

- Berylliumoxid, på grund av dess giftiga ångor

- Brom, på grund av dess giftiga ångor

- Klor, inklusive polyvinylbutyral (PVB) och polyvinylklorid (PVC, vinyl, Sintra, etc.), på grund av dess giftiga ångor

- Fluor, inklusive teflon (teflon, teflon, etc.), på grund av dess giftiga ångor

- Jod, på grund av dess giftiga ångor

- Metaller, på grund av deras elektriska ledningsförmåga och reflektionsförmåga

- Fenolhartser, inklusive olika former av epoxihartser, eftersom de producerar giftiga ångor

- Polykarbonat (PC, Lexan, etc.) på grund av dess giftiga ångor

Obs: För allt annat material, om du är osäker på säkerheten eller laserbarheten för denna enhet, leta efter dess materialsäkerhetsdata

Blad (MSDS). Särskild uppmärksamhet ägnas åt information om säkerhet, toxicitet, korrosivitet, reflektionsförmåga och reaktion på höga temperaturer. Alternativt, kontakta vår supportavdelning för ytterligare vägledning

INSTALLATION

1. INSTALLATIONSÖVERSIKT.

- Ett komplett fungerande system inkluderar lasergraveringsskåpet, dess ventiler, alla tillämpliga anslutningskablar, samt laser och åtkomstnyckel. Skåpet kan använda designen som tillhandahålls av den medföljande gravyrmjukvaran genom att ansluta direkt till din dator eller internet; kan också gravera mönster som laddas direkt från flashenheter. Användare kan konfigurera andra extra tillbehör, såsom roterande axel för att möta deras behov.

- Använd endast hårdvara, kablar och strömförsörjning som medföljer och är kompatibla med den här enheten. Installera utrustning som inte är lämplig för användning kan leda till dålig prestanda, minskad service, ökade underhållskostnader, egendomsskador och personskador.

- Var uppmärksam på de specifika kraven för systeminstallation. Varje kund måste vara medveten om dessa överväganden innan installationen för att kunna utföra korrekt installation och uppnå säker laserprestanda. Om du har några installationsproblem eller problem, vänligen kontakta våra tekniker och kundsupportteam.

- All extrautrustning måste anpassas till huvudenheten. Om du är osäker, vänligen kontakta återförsäljaren eller tillverkaren av sådan utrustning direkt.

2. Val av installationsplats

• Innan du installerar gravören, välj lämplig plats för användning.
• Se till att den uppfyller alla krav som diskuteras i ovanstående säkerhetsinformation. Platsen bör vara stabil, jämn, torr och klimatkontrollerad för att säkerställa en omgivningstemperatur på 40–95°F (5–35°C) och

omgivande luftfuktighet under 70 %. I synnerhet bör temperatur och luftfuktighet tillsammans inte närma sig daggpunkten. Det är också tillrådligt att använda fönsterlösa rum eller att använda persienner och/eller gardiner för att undvika exponering för den potentiella extra värmen från direkt solljus. Platsen bör vara fri från damm och andra luftföroreningar och tillräckligt väl ventilerad för att hantera eventuella ångor som genereras under graveringsprocessen i enlighet med alla tillämpliga lagar och förordningar. Beroende på vilket material som ska bearbetas kan detta kräva konstruktion av ett dedikerat ventilationssystem. Det bör hållas borta från barn; brandfarliga, explosiva eller frätande material; och känslig EMI-utrustning. Nätsladden ska vara

ansluten till en kompatibel och stabil strömkälla via ett jordat 3-stiftsuttag. Det bör inte finnas några andra föremål som drar ström från samma säkring. Brandutrustning bör finnas i närheten och telefonnummer till den lokala brandkåren ska tydligt visas.

- Det rekommenderas starkt att placera en extra bänk nära maskinen för att undvika att placera föremål på eller direkt nära maskinen, vilket kan utgöra en brand- eller laserrisk.

3. JORDNING.

●Enheten använder en kraftfull laser. Som nämnts i säkerhetsinformationen

ovan har den extremt höga spänningar och potentiella faror, så användaren måste jorda den ordentligt för att undvika statisk elektricitet. Användning av ett vanligt 3-stiftsuttag ger tillräcklig jordning. Om du har tillgång till ett 3-stiftsuttag måste du använda en jordad kabel och se till att den är ordentligt ansluten. Den distala änden av kabeln ska ordentligt anslutas i en metallstav som är minst 2,5 meter djup, eller till två separata metallstänger som har drivits ner i jorden minst 1,5 meter från maskinen.

- Dålig jordning kan leda till utrustningsfel och skapa en allvarlig risk för elektrisk stöt. Tillverkaren och/eller säljaren ska inte hållas ansvariga för någon skada, olycka eller personskada som orsakats av en dålig

jordningsanslutning.

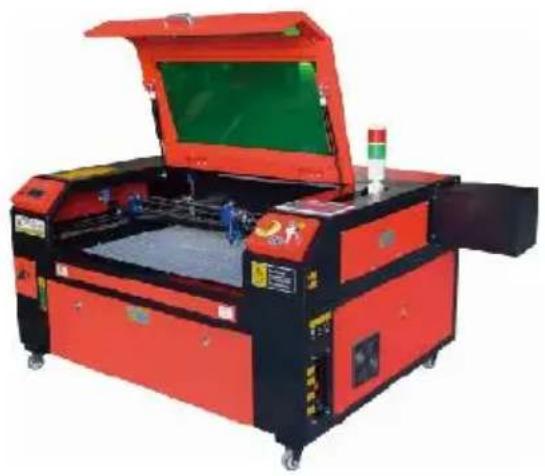

11. PACKA UPP GRAVERMASKINEN.

- Din gravör kommer i ett träfodral med dess tillbehör (inklusive denna handbok) packad i området bakom den främre genomdörren. Du bör placera lådan på ett generöst, plant område för uppackning, och helst planerar du att använda maskinen permanent.

- Steg 1: Om du inte redan har gjort det, avsluta med att ta bort låset runt gravören. Rulla sedan maskinen på plats.

- Steg 2: Håll bromsbeläggen på plats genom att trycka på bromsbeläggen på 2:an framhjul.

- Steg 3: Hämta åtkomstnyckeln från huvudfacket på framsidan av maskinen. Ta bort tillbehörsväskan från området bakom den främre genomgångsdörren. Kontrollera att du har fått alla följande föremål: nätsladd, jordkabel, USB- och Ethernet-kablar, USB-minne med graveringsprogramvara, avgasrör med slangklämma, insexnyckelsats, fokuseringsverktyg i akryl, nycklar och den här manualen.

- Steg 4: Inspektera noggrant monteringen av laserröret, visningsfönstret och resten av maskinen. Laserröret är ett mycket ömtåligt föremål och bör hanteras med försiktighet och så få stötar som möjligt.

- Steg 5: Inuti huvudfästet, ta bort från X-axeln och honeycomb-bordet.

- Steg 6: Du kan behålla förpackningen för framtida returer, men om du gör dig av med den eller andra tillbehör, se till att följa gällande regler för

avfallshantering.

- Kontrollera att etiketten bredvid det anslutna uttaget på maskinen matchar din strömförsörjning. Anslut ena änden av huvudkabeln till anslutningsuttaget och den andra änden till ett jordat uttag. Under inga omständigheter får du slå på enheten om spänningen inte överensstämmer.

- Fluktuationer längs linjen bör vara mindre än 10 %. Om detta värde överskrids kommer säkringen att gå. De sitter i anslutningsuttaget och är externt åtkomliga. Återigen, anslut inte den här enheten till en vanlig förlängningssladd eller grenuttag. Anslut den direkt till ett jordat uttag eller använd en överspänningsskyddsenhet klassad över 2000J.

6. VATTENKYLD INSTALLATION.

- Den medföljande vattenpumpen är avgörande för prestanda och livslängd hos gravyrmaskinen. När en sådan laser fungerar utan ett korrekt underhållet kylsystem kan dess glasrör explodera på grund av överhettning.

- Rör eller justera aldrig gravyrmaskinens vattentillförsel medan pumpen är inkopplad.

● För att använda vattenpumpen, fyll en dedikerad tank med minst 2 gallons (7,5

liter) destillerat eller renat vatten. Detta kommer gradvis att minska kvaliteten på gravyrmaskinen och kan till och med leda till farlig mineralansamling i kylsystemet. Av samma anledning, använd aldrig frostskyddsmedel för alla ändamål. Använd anpassade lasersäkra formuleringar eller förvara graveringsmaskiner i klimatkontrollerade områden.

Obs: Destillerat vatten eller renat vatten måste tillsättas, inte kranvatten eller avlopp, annars kommer det att förkorta produktens livslängd.

● Vänligen vrid för att ta bort dammskyddet från vatteninloppet och lägg sedan till

renat vatten eller destillerat vatten till vatteninloppet för graveringsmaskinen. Det gröna området för vattennivålinjen är den säkra vattennivån, och sedan kan du fylla på dammskyddet för vattenmunstycket och sedan slå på maskinens huvudströmförsörjning och vattencirkulationsströmbrytare.

Obs: Vattennivån bör inte vara för full för att inte svämma över vattenkylaren.

- Innan du startar lasern, se till att få visuell bekräftelse på att vattnet strömmar genom laserröret.

- Låt aldrig vattnet i tanken bli för varmt för att kyla lasern. Installera värmelarm eller kontrollera vattentemperaturen regelbundet under långvarig användning. Om vattnet börjar nå 100 °F (38 °C), ersätt med kallare vatten. Under denna process byts lasern antingen ut eller så stängs lasern av: låt aldrig lasern fungera utan ett konstant flöde av kylvatten.

7. FÖRSTA TEST.

●NÖDSTOPP.

På grund av risken för brand och andra faror under graveringsprocessen har graveringsmaskinen en stor, lättåtkomlig nödstoppsknapp nära

kontrollpanelen. Tryck på den för att stoppa laserröret omedelbart.

När din gravör anländer har dess nödstopp tryckts in och måste vridas höger och studsa uppåt för att lasern ska fungera. Innan du använder maskinen för något annat arbete bör du testa om den fungerar korrekt.

Starta vattenkylningssystemet, placera en bit laserbart skrot på arbetsbädden, stäng locket och tryck på PULSE för att avfyra lasern. Tryck

nödstoppsknappen och observera om lasern stannar omedelbart. Om lasern fortsätter att avfyra fungerar inte nödstoppet och måste bytas ut innan du använder enheten. Stäng av maskinen och kontakta kundtjänst.

- LOCKSTÄNGNING (FÖRLÅS).

På grund av risken för blindhet, brännskador och andra skador från exponering för den osynliga graveringsstrålen, stänger maskinen också automatiskt av lasern när skyddskåpan höjs under drift.

Efter att ha sett till att nödstoppsknappen fungerar som den ska bör du även testa att kåpans stängning fungerar som den ska innan du gör annat arbete på maskinen. Starta vattenkylningssystemet, placera en bit laserbart skrot på arbetsbädden, stäng locket och tryck på PULSE för att avfyra lasern. Släpp knappen. Var försiktig så att du inte utsätter dig eller träffas av eventuella reflekterade lasrar, öppna locket så lite som möjligt och försök avfyra lasern igen.

Obs: Om lasern avges, fungerar inte den automatiska avstängningen och måste repareras innan gravören används. Stäng av maskinen och kontakta kundtjänst.

●AVSTÄNGNING AV VATTEN.

På grund av farorna med okylda laserrör, stänger gravören också automatiskt av lasern när vattenkylningssystemet misslyckas.

Efter att ha sett till att både nödstoppsknappen och lockskyddet fungerar korrekt bör du även testa att vattenavstängningen fungerar som den ska innan du gör något annat arbete på maskinen. Starta vattenkylningssystemet, placera en bit laserbart skrot på arbetsbädden, stäng locket och tryck på PULSE för att avfyra lasern. Släpp knappen. Stäng av vattenflödet genom att rulla eller knyta två slangar. Var försiktig så att du inte skadar själva slangen under denna process. Försök att avfyra lasern igen. Om lasern avges,

fungerar inte den automatiska avstängningen och måste repareras innan gravören används. Stäng av maskinen och kontakta kundtjänst. Om lasern inte avger, fungerar den automatiska avstängningen bra; Lossa helt enkelt båda slangarna för att börja cirkulera vatten igen och fortsätt att ställa in gravören.

● KALIBRERING AV LASERVÄG.

Medan vår fabrik kalibrerar hela ditt system under montering, kan laserröret, fokuseringslinsen och/eller en eller flera speglar skjutas ur linje under transporten. Därför rekommenderas det att du utför ett optiskt inriktningstest när du ställer in din maskin. För steg-för-steg-vägledning, se underhållsavsnittet nedan.

● LUFTASSISTENT.

Din extra luftutrustning bör vara förinstallerad och korrekt ansluten. Precis kontrollera om den är korrekt konfigurerad och ansluten som visas på bilden. Om någon

rör eller ledningar måste återanslutas, stäng av all ström till maskinen (inklusive att trycka på nödstoppet) innan du justerar någon utrustning.

För din egen säkerhet och för förbipasserandes säkerhet kan denna gravyrmaskin låsas med den medföljande nyckeln. Det rekommenderas att du använder det för att låsa din dator mellan sessioner för att förhindra obehöriga åtgärder på din dator.

OPERATION

1. DRIFTÖVERSIKT.

● Använd denna lasergravör endast genom att följa alla instruktionerna i denna manual. Underlåtenhet att följa de lämpliga riktlinjerna som beskrivs häri kan leda till materiella skador och personskador.

- Det här avsnittet kommer endast att beskriva några av alternativen och funktionerna som erbjuds av operativsystemet. Innan du börjar använda maskinen, se till att du har läst hela manualen (särskilt säkerhetsinformationen ovan), samt alla varningar som maskinen själv tillhandahåller.

2. ALLMÄNNA DRIFTSINSTRUKTIONER.

- Steg 1. Skapa den design du vill gravera. Du kan göra detta direkt i gravyrprogramvara, eller så kan du använda vilken som helst

- Steg 2. Anslut den medföljande utrustningen och verktygen till produkten och anslut strömförsörjningen. Du kan se videon på CD/USB. Fyll vatteninloppet med renat eller destillerat vatten för den inbyggda vattencirkulationen. Vattennivån ska läggas till den gröna vattennivåsäkerhetslinjen. Obs: (Vattennivån bör inte vara för full för att inte svämma över).

- Steg 3. Ta bort rökröret. Ena änden av rökröret är ansluten till utrustningens rökutloppsport, och den andra änden är ansluten till en utomhus- eller extra rökutsugsanordning. Obs: (Använd en slangklämma för att säkra anslutningen för att förhindra att den faller av.)

- Steg 4. Dra upp nödstoppsknappen och använd knapparna på framsidan av skåpet för att öppna graveringsmaskinens kontrollpanel. Ladda den design du väljer direkt från ett USB-minne eller via en dators anslutning till gravören.

- Steg 5. Öppna gravörens lock, kontrollera att luftassistansen fungerar som den ska, och justera tabellen vid behov. Cellulära sängar rekommenderas för de flesta applikationer. Sängen kan höjas eller sänkas med hjälp av Z-axelreglaget på framsidan av skåpet för att rymma en mängd olika material av olika tjocklek.

• Steg 6. Placera materialprovet på bänken. Standardpositionen är placerad i det övre vänstra hörnet av bordet. Detta kan ändras genom att flytta platsen för din design eller gravörens ursprung med hjälp av kontrollpanelen eller gravyrmjukvaran. För att hantera större material kan du öppna fram- eller bakdörren, eller båda, samtidigt. När lasern är aktiv, för inte in något i arbetsytan genom en genomgångsdörr annat än materialet. Var särskilt uppmärksam på ångor och damm som kan släppas ut genom dessa dörrar. Se till att ditt ventilationssystem är tillräckligt robust för att absorbera alla biprodukter eller bära nödvändig personlig skyddsutrustning för att säkerställa hälsan för användare och förbipasserande.
• Steg 7. Fokusera lasern genom att placera fokuseringsverktyget i akryl ovanpå materialet och försiktigt lyfta bordet. Laserhuvudet ska knappt vidröra toppen av akrylverktyget utan att applicera något tryck, vilket säkerställer att graveringsavståndet är korrekt. (Återigen, försök aldrig att vara på bänken utan material.) På något sätt är lasern fokuserad. Stäng locket.
• Steg 8. Anpassa kontrasten och graveringsdjupet för din design genom att justera parametrar i gravyrmjukvaran eller direkt från kontrollpanelen. Om din graveringsinstruktioner beskriver effektinställningen i milliampere, använd följande omvandlingsdiagram för att hitta rätt effektinställning:

right	20%	30%	40%	50%	70%	80%	90%	99%
current	4ma	4ma	7ma	9ma	14ma	16ma	18ma	19ma

Minsta tröskel är 10 %. Lasern kommer inte att sändas ut vid någon lägre inställning än denna inställning. Det rekommenderas inte att använda laserröret vid full

belastning, speciellt under långa perioder. Den rekommenderade maximala effekten är inställd på 70 %, eftersom långvarig användning av mer än denna mängd kommer att förkorta laserns livslängd. För att öka gravyrdjupet, öka energin per ytenhet genom att öka laserns effekt eller antal ringar eller sakta ner hastighetsparametern.

Men gravering för djupt kan försämra bildkvaliteten, särskilt för

beläggningsmaterialet.

När du arbetar med nya material, tänk på att du alltid bör börja i den nedre delen av dina möjliga inställningar. Om effekten inte är tillräckligt stark kan den alltid vara med än en gång Kör designslingan igen, eller kör den igen med kraftfullare inställningar tills du skapar önskad effekt.

Upplösningen bör i allmänhet vara inställd på 500 punkter per tum. I vissa fall kan en sänkning av bildupplösningen hjälpa, vilket minskar brännskador och ökar energin i pulserna och på så sätt förbättra kvaliteten på bilderna som produceras i vissa material, till exempel vissa plaster.

- Steg 9. Öppna laserröret genom att sätta in och vrida på lasernyckeln. För att minska risk för elektriska stötar, försök att röra vid gravören med endast en hand i taget när laserröret har öppnats.

- Steg 10. Tryck på kör för att pausa för att gravera din design. På samma sätt, även om du är bär skyddsglasögon, stirra inte på den aktiva lasern kontinuerligt. Var dock medveten om möjliga problem som gnistor eller bränder, och var beredd att släcka bränder snabbt om det behövs.

- Steg 11. När lasern stannar, kontrollera kvaliteten på den första körningen och justera laserns parametrar i kontrollpanelen eller programvaran efter behov för att ge önskad effekt. Under upprepad gravering och skärning, kontrollera pumpens tank regelbundet för att hålla vattentemperaturen under 100°F (38°C). Om denna temperatur uppnås, sluta arbeta och låt gravören svalna innan den används igen.

• Steg 12. När du är klar med graveringen, stäng graveringsmjukvaran och stäng av maskinen i följande ordning: laserström, kontrollpanel, eventuell ventilation, vattenkylningssystem och nödströmsknapp. Ta bort lasernyckeln från kontrollpanelen.
• Steg 13. Rengör bänken helt, töm den nedre konsolen på skräp.

3. SPECIFIKA MATERIALBESKRIVNINGAR.

Följande instruktioner är rekommendationer som kan hjälpa till att påskynda säkert arbete med en mängd olika material. Användare bör undersöka säkerhets- och graveringskraven för deras specifika material för att undvika risken för potentiella problem som brand, farligt damm, frätande och giftiga ångor. När du väl vet att produkten är säker eller med rätt skyddsutrustning på plats, kan det vara bra att gravera en testmatris av små lådor producerade med olika hastigheter och effektinställningar för att upptäcka de idealiska inställningarna för din design. Eller börja med låg strömförbrukning och snabb installation, kör om designen så många gånger som behövs, med en progressivt ökande laserintensitet.

●KERAMIK.

Vid gravering på keramik används vanligtvis medelhög till hög effekt. Att använda fler kretsar istället för högre effekt och lägre hastighet kan hjälpa till att undvika materialbrott under arbetsprocessen. Var medveten om hälsoriskerna med damm från keramiska gravyrer, speciellt för repetitiva industriella applikationer. Beroende på material och arbetsbelastning kan en fläkt eller till och med ett komplett ventilationssystem behövas för att lösa problemet. På samma sätt kan operatörer och andra i arbetsområdet behöva använda andningsskydd, såsom masker och andningsskydd.

●STEN.

Vid huggning av alla typer av stenar används i allmänhet medelkraft och medelhöga till snabba hastigheter. Som med keramik och glas, var medveten om det damm som genereras (särskilt för upprepade industriella tillämpningar) och vidta liknande åtgärder för att

säkerställa säkerheten för användare och andra i arbetsområdet.

- TEXTILER.

När det kommer till carving av textilier som tyg och ull används ofta låg effekt och hög hastighet. Precis som med läder bör särskild uppmärksamhet ägnas åt risken för brand och damm.

●GLAS.

Vid gravering av glas används i allmänhet hög effekt och låg hastighet. Precis som med keramik skulle det vara bra att köra fler cykler på en lägre inställning för att undvika sprickor. Försiktighet måste iakttas vid gravering av glas- och kolfibrer för att undvika att kombinera inställningar som ger en laserintensitet som är tillräcklig för att störa den strukturella integriteten hos fibrerna i deras komponenter, vilket resulterar i suddiga markeringar. Personlig skyddsutrustning bör bäras för att undvika exponering av ögon, näsa, mun och hud för damm från användningen av något slags material, särskilt för upprepade industriella tillämpningar. Kläder som bärs vid arbete med glasfiber bör tvättas separat efteråt.

●LÄDER.

Vid gravering av glas används i allmänhet hög effekt och låg hastighet. Precis som med keramik skulle det vara bra att köra fler cykler på en lägre inställning för att undvika sprickor. Försiktighet måste iakttas vid gravering av glas- och kolfibrer för att undvika att kombinera inställningar som ger en laserintensitet som är tillräcklig för att störa den strukturella integriteten hos fibrerna i deras komponenter, vilket resulterar i suddiga markeringar. Personlig skyddsutrustning bör bäras för att undvika exponering av ögon, näsa, mun och hud för damm från användningen av något slags material, särskilt för upprepade industriella tillämpningar. Kläder som bärs vid arbete med glasfiber bör tvättas separat efteråt.

METALL.

CO2-lasergraveringsmaskiner bör inte användas för att markera, gravera eller skära metall. De är bäst lämpade för bearbetning av beläggningar som appliceras på metallunderlag, och man måste vara försiktig så att man inte försöker bearbeta själva

den underliggande metallen. En mängd olika beläggningar finns tillgängliga specifikt för CO2-gravering, och användare bör följa instruktionerna som tillhandahålls eftersom parametrarna varierar beroende på produkten och metallen. Generellt sett bör arbetet med aluminiumbeläggningen utföras snabbare vid en lägre effekt, medan arbetet med stålbeläggningen kan utföras långsammare vid en högre effekt.

●PLAST.

Plasten som används för gravering finns i många olika färger och tjocklekar och har många olika beläggningar och ytbehandlingar. De flesta plaster som finns kan graveras och skäras bra med laser. Plast med mikroporösa ytor verkar ge bäst resultat eftersom mindre ytmaterial behöver tas bort. Vid gravering av plast används vanligtvis lågeffekts- och höghastighetsinställningar. Märkning och gravering med för mycket kraft eller för låg hastighet kan koncentrera för mycket energi vid kontaktpunkten, vilket gör att plasten smälter. Bland andra problem kan detta producera dålig karvkvalitet, giftiga ångor och till och med bränder. Högupplöst gravering kan orsaka samma problem, så låg till medelupplöst design bör föredras för de flesta plaster.

●GUMMI.

Gummits olika sammansättningar och densiteter resulterar i något olika gravyrdjup. Det rekommenderas starkt att testa prover av specifikt gummi för bästa resultat. Vid gravering av gummi används ofta en konsekvent högeffektsinställning, och effekten skapas genom att variera laserns hastighet. Mikrocellulära gummimaterial kräver mycket högre hastigheter än standardgummi. Gravering av alla typer av gummi producerar mycket damm och gaser. Beroende på arbetsbelastningen kan andningsskydd och/eller ett komplett ventilationssystem krävas för att lösa problemet.

●PAPPER OCH PAPP.

Vid gravering av en mängd olika pappersprodukter används vanligtvis låg till medelstor kraft och snabb hastighet. Testa prover per sats, eftersom endast små parameterskillnader kan skilja effekten av att vara för lätt från effekten av att bränning genom substratet. Precis som med läder ägnas särskild uppmärksamhet åt risken för brand, såväl som damm som genereras vid upprepade appliceringar.

●TIMRE.

Precis som med gummi finns det många olika träslag, och det är viktigt att testa ditt specifika material för att få bästa resultat. I allmänhet är träsniderier med konsekvent ådring och färg mer enhetliga. Kvistat trä skapar en ojämn effekt, medan hartsträ skapar större kantkontrast. Vissa barrträd, som balsa, kork och furu, skär bra (om än med låg kontrast) vid låga eller medelhöga effektinställningar och vid höga hastigheter. Andra fibrer som gran kan påverkas av ojämna fibrer och ger ofta dåliga resultat oavsett vad du gör. Lövträ som körsbär och ek snidar sig bra vid höga effektinställningar och låga hastigheter. Konstgjorda träprodukter kan variera från märke till märke, främst baserat på deras limsammansättning och överflöd. MDF fungerar bra men skapar mörka kanter vid skärning.

Utöver brandrisken för eventuell träprodukt ska extra försiktighet iakttas med rök från lim som används i plywood och annat konstgjort trä. Vissa är för farliga att använda alls, medan andra kräver noggrann ventilation och repetitiva industriella tillämpningar med andningsbar PPE. Träets toxicitet bör också kontrolleras, eftersom damm från vissa naturliga träslag, inklusive oleander och idegran, också kan orsaka tillräckligt med illamående och hjärtproblem.

• Se Användningsdata.

DET REKOMMENDERAS ATT STÄLLA IN EFFEKTEN PÅ 80

material

t h ickness

50W

60W

80W

100W

130W

150W

Snab b est hastig het

Optimal hastig het

Snab b est hastig het

Optimal hastig het

Snab b est hastig het

Optimal hastig het

Snab b est hastig het

Optimal hastig het

Snabb est hastig het

Optimal hastig het

Snabb est hastig het

Optimal hastig het

akryls yra

3 mm

15/S

10S

20S

15S

25 /S

20/S

30S

25S

35/S

30S

40/S

35S

5 mm

8S

5S

10S

7/S

12/S

8S

15/S

10S

17/S

12/S

21/S

15/S

8 mm

4S

2S

5S

3/S

9/S

5S

10S

6S

12/S

8S

15S

10S

10 mm

4S

2/S

6/S

3S

7/S

4S

8/S

5S

11/S

7S

15 mm

3/S

1S

4S

2S

5/S

3S

7/S

4S

20 mm

3/S

1/S

4S

1.5/S

25 mm

30 mm

L aser power 9%: Akrylskärning bör vara uppmärksam på luftflödeskontroll, ytan på materialblåsningen bör vara li avblåsning, vilket kan säkerställa jämnheten av akryl, och akrylytan bör ha en cirkulation för att förhindra brand

Akryl

3 mm

9/S

7/S

15/S

12S

20/S

15S

23S

18/S

25/S

20S

30S

25/S

5 mm

5/S

3S

10S

8/S

13/S

10S

15S

13/5

18/S

15/S

21/S

18/S

10 mm

5/S

3S

7/S

5S

9S

6S

12S

9/S

15 mm

4S

3/S

7/S

5/S

Laserkraft 9 %: Träkapning styr huvudsakligen luftflödet, ju större luftflöde, desto snabbare skärhastighet

PVC

2 mm

35/S

32/S

50S

45S

60/S

58/S

70S

68/S

80/S

78/S

90S

88/S

3 mm

30/S

27S

40/S

38S

50/S

48/S

60S

58/S

O/S

68/S

80S

7a/S

4 mm

25/S

20S

35/S

30S

45/S

40S

55S

50/S

65/S

63/S

75S

7/S

trasa

en säng

40/S

38/S

60/S

58S

100/S

98/S

200S

195S

300/S

295/S

400S

395S

läder

en säng

15/S

12/S

20/S

17/S

25/S

20/S

30S

25/S

40/S

35/S

45S

40/S

Det rekommenderas att använda en fokuseringslins med en brännvidd på 50,8, med ett laserrör på 60W-100W och mängden av en i r kompressor, det rekommenderas att skära vid 50%-70% effekt.

Papper

mon cta y er

80/S

40S

120S

40S

150/S

40/S

250S

40/S

350/S

40/S

450S

40/S

B I -col eller stick

2 mm

15/S

13S

25S

20S

36/S

30S

40S

35/S

45S

40S

55S

50/S

Parametrar för skärning av plåt i två färger och PVC-skärning, pappersbearbetning bör betalas med hänsyn till lasereffektjustering, ju högrelaserrörets effekt, desto mindre är den procentuella lasereffektjusteringen

4. KONSOLBESKRIVNING.

- ÖVERSIKT.

Du kan styra gravören direkt från den inbyggda kontrollpanelen, direkt ansluten till en dator eller via Internet. För mer information om hur du använder graveringsmjukvaran, se dess separata manual. Den inbyggda kontrollpanelen gör att lasern kan manövreras manuellt, eller så kan designen graveras in på flash-enheter och externa hårddiskar anslutna USB-porten på höger sida av skåpet.

För manuell drift kan piltangenterna användas för att flytta laserhuvudet längs X- och Y-axelguiderna, och PULSE-knappen kan användas för att avfyra lasern. Varje gång du trycker på pilknappen kan laserhuvudet ställas in att fastna inom ett visst avstånd genom att trycka på MENY och parametrarna under "Manuella inställningar+". Lasern kan ställas in att avge under en bestämd tidsperiod genom att trycka på MENU och justera parametrarna under "Laserinställningar+". Alla knappar och menyer ska vara märkta på engelska. Om inte, tryck på MENY och gå till den ö knappen i den högra kolumnen

för att ändra konsolens språkinställningar.

För att ladda en design från en FAT16- eller FAT32-formaterad flashe eller extern hårddisk, tryck på MENY, välj "Arkiv", sedan "Udisk+" och sedan "Kopiera till minne". Välj designen i Arkiv-menyn och välj sedan Olika parametrar kan justeras med hjälp av konsolens menyer och undermenyer, inklusive att ställa in flera ursprung för att gravera en design på ett material fyra gånger under en enda session.

När du kör designen från konsolen kommer detta att vara huvuddisplayen. Designen ska visas i det övre vänstra hörnet, och dess namn, tillsammans med aktuella hastighets- och effektinställningar, ska visas i det övre hörnet. Laserhuvudets position i förhållande till tabellen visas som X (horisontella) och Y (vertikala) koordinater. Z-koordinaten visar höjden av själva arbetsbänken. U-koordinaten kan konfigureras för att styra rotationsaxeln eller automatisk matning, om den är installerad. Under d finns lager som innehåller instruktioner om deras individuella hastighet (mm/s) och maximal effekt i procent av maskinens märkeffekt. Antalet batcher i det nedre vänstra hörnet registrerar antalet gånger den aktuella designen har graverats under en enda session.

Precis som knappen säger, tryck Kör/Paus för att börja gravera det laddade mönstret och pausa graveringen när det behövs.

I händelse av en nödsituation som brand, använd inte kontrollpanelen att pausa eller stoppa graveringen. Tryck omedelbart på nödstoppsknappen.

●STÄLL IN LASERKRAFT.

När du trycker på ENT i huvudgränssnittet väljer markörrutan initialt parametern "Hastighet".

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Tryck på knapparna ▲ och ▼ för att växla mellan parametrarna. Välj parametern Power.

Speed:	100mm/s
Power	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Tryck på ENT när den röda markören är över Power. Tryck på knapparna ▲ och ▼ för att ändra parametervärdet.

MaxPower:	99.9%
MinPower:	33.3%

Tryck på ENT för att spara dina ändringar.

Tryck på ESC för att ogiltigförklara ändringarna och gå tillbaka till huvudgränssnittet.

●STÄLL IN LASERHASTIGHETEN

När du trycker på ENT i huvudgränssnittet väljer markörrutan initialt parametern "Speed".

Speed	100mm/s
Power:	99.9%/33.3%
X:	10000.0
Y:	10000.0
U:	10000.0

Tryck på ENT-knappen igen för att ta fram detta gränssnitt.

Tryck på knapparna ▲ och ▼ för att ändra parametervärdet.

Tryck på ENT för att spara dina ändringar.

Tryck på ESC för att ogiltigförklara ändringarna och gå tillbaka till huvudgränssnittet.

Speed: 100 mm/s

●FUNKTIONSMENY .

Tryck på menyn på huvudgränssnittet för att komma till menygränssnitt

Tryck på knapparna ▲ och ▼ för att välja posten och tryck sedan

ENT för att öppna motsvarande undermeny.

Para setting	Language
Laser set	Diagnoses
Manual set	System info
Axes reset	Set default para
Origin set	Restore default
Screen ref set	Controller set
Panel lock	Permission

- JUSTERA Z-AXELN.

När Z Move är valt, tryck på ◀ eller ► för att kontrollera Z-axelns rörelse medan sensorsatsen är installerad.

- JUSTERA U-AXELN.

När U Move är valt, tryck på ◀ eller ► för att styra U-axelns rörelse. Detta kan användas för att styra rotationspositionen för rotationsaxeln (linjäriteten för den automatiska matningen (positionerna säljs separat) i båda installationerna).

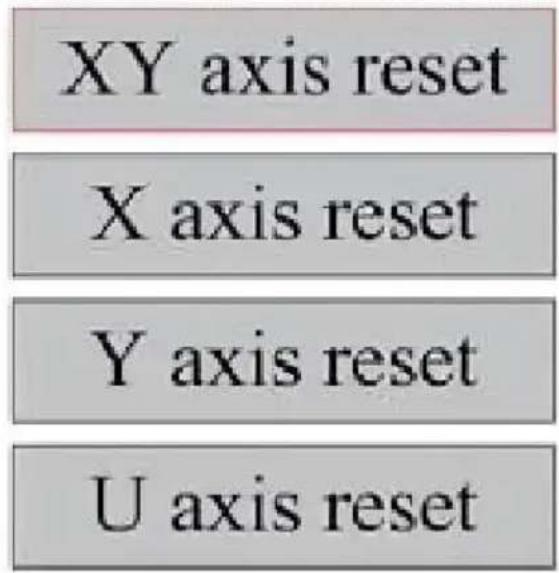

- ÅTERSTÄLL AXELN.

När Shaft Reset+ är valt, tryck på ENT, och den vänstra displayen visar: Tryck på ▲ eller ▼ för att välja ett objekt.

Tryck på ENT för att börja nollställa den valda axeln och meddelandet "Återställning pågår" visas på skärmen.

När det är klart försvinner meddelandet automatiskt och systemet återgår till huvudgränssnittet.

- JUSTERA LASERINSTÄLLNINGARNA.

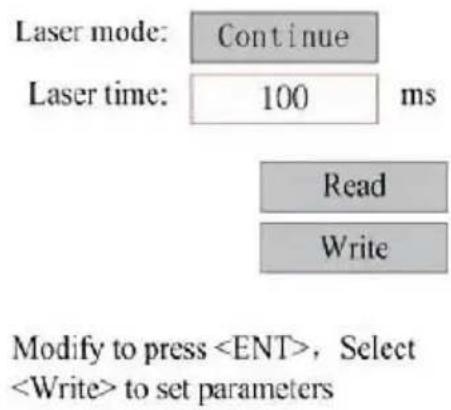

Efter att ha valt laserinställningar och tryckt på ENT, kommer den vänstra displayen att visa: Operationsmetoden är densamma som föregående inställning. När du väljer Fortsätt, tryck på PULSE för att avfyra lasern, släpp sedan knappen för att slutföra avfyringen. När du är klar med justeringarna, spara dem genom att välja ENT-tangenten för att skriva eller trycka på ESC-tangenten för att lämna utan att spara ändringarna. Läsning kan ladda sparade parametrar.

När du väljer Manuella inställningar, tryck på ENT, och vänster sida

kommer att visas: När rörelseläget är "Kontinuerligt", fungerar inte den manuella joggningsparametern. När den används för att manuellt flytta laserhuvudet, flyttar piltangenterna det kontinuerligt tills det släpps. När rörelseläget är "Jog", varje gång piltangenterna trycks ned, kommer laserhuvudet att röra sig exakt det avstånd som sparats i denna parameter. Använd riktnings- och ENT-knapparna för att justera uppåt eller nedåt. När du är klar med justeringarna, spara dem genom att välja ENT-tangenten för att skriva eller trycka på ESC-tangenten för att lämna utan att spara ändringarna. Läsning kan ladda sparade parametrar.

När rutan är nedtryckt på ursprungsuppsättningen, tryck på ENT, och den vänstra dialogrutan dyker upp:

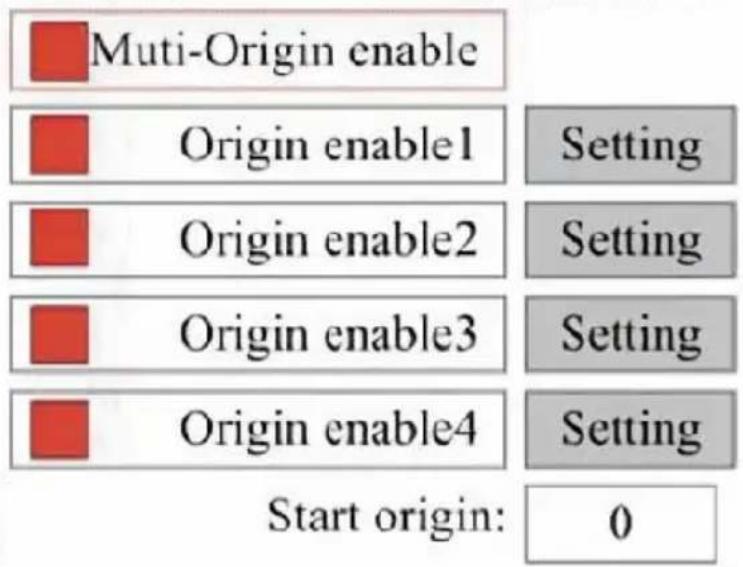

Tryck på FN för att välja ett objekt. Efter att ha valt Multi-Source, tryck på ENT för att aktivera eller inaktivera objektet. När den är aktiverad kommer den lilla rutan att vara röd, och när den är inaktiverad blir

rutan grå. När du väljer Ange ursprung eller Nästa ursprung, tryck på ◀ eller ▶ för att välja ett värde. När du ändrar parametern Set Origin, kom ihåg att trycka på ENT för att verifiera ändringen. När du stänger gränssnittet sparas parametrarna automatiskt.

Detaljerna för varje artikel är följande:

- Sätt Ursprung 1/2/3/4: Efter att ha aktiverat inställningen för flera ursprung, placera markören över inställningen till Ursprung 1/2/3/4. Tryck på ENT på ditt tangentbord

så tar systemet koordinaterna som motsvarande koordinater för ursprunget 1/2/3/4.

- Källaktivering 1/2/3/4: När inställningen för flera källor är aktiverad kan de fyra källorna också inaktiveras och aktiveras individuellt.

När multi-origin logic är vald, om numret för nästa ursprung är 1, och ursprung är aktiverade, kommer verket att användas varje gång när spara fil-funktionen startas (via tangentbord eller PC) eller när en bearbetningsfil laddas upp till en PC och filen väljs "Ta ursprung som ursprung".

Olika ursprung. Ursprungets rotationsordning är 1→2→3→4→1→2... Om

du laddar upp en bearbetningsfil till din PC och du väljer Aktuellt ursprung för filen, kommer systemet alltid att använda det aktuella ursprunget.

●STÄLL IN STANDARDPARAMETRAR.

När fakta är fastställda. Välj stycket och maskinens aktuella parametrar kommer att lagras som deras standardvärden. De kan sedan hämtas med kommandot Restore Default Parameters. Det rekommenderas att du sparar de faktiska fabriksinställningarna för din maskin så att den enkelt kan återställas vid behov.

Om lösenordet är aktiverat, tryck på ◀ eller ▶ och ▲ eller ▼ för att välja lösenordet och tryck sedan på ENT för att spara lösenordet.

- ÅTERSTÄLL STANDARDPARAMETERN.

När man definierar fakta. När en parameter väl har valts ersätter systemet alla aktuella parametrar med de sparade fabriksparametrarna.

Operationsmetoden är densamma som att ställa in standardparametrarna

●STÄLL IN GRÄNSSNITTENS SPRÅK.

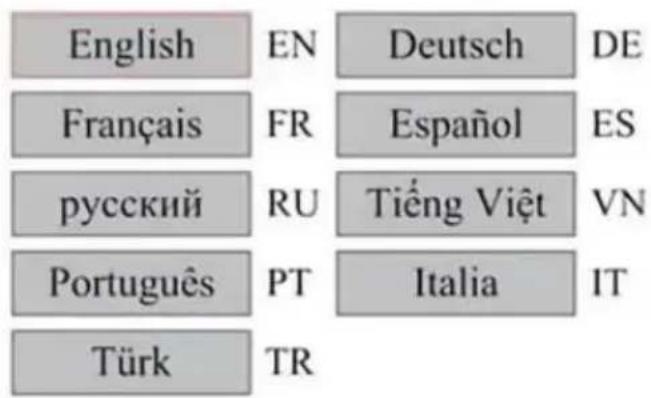

När du väljer ett språk, tryck på ENT och den vänstra displayen visar

Operationsmetoden är densamma som ovan. Tryck på ENT efter att du valt önskat språk och återgå till huvudgränssnittet.

●STÄLL IN MASKINENS IP-ADRESS.

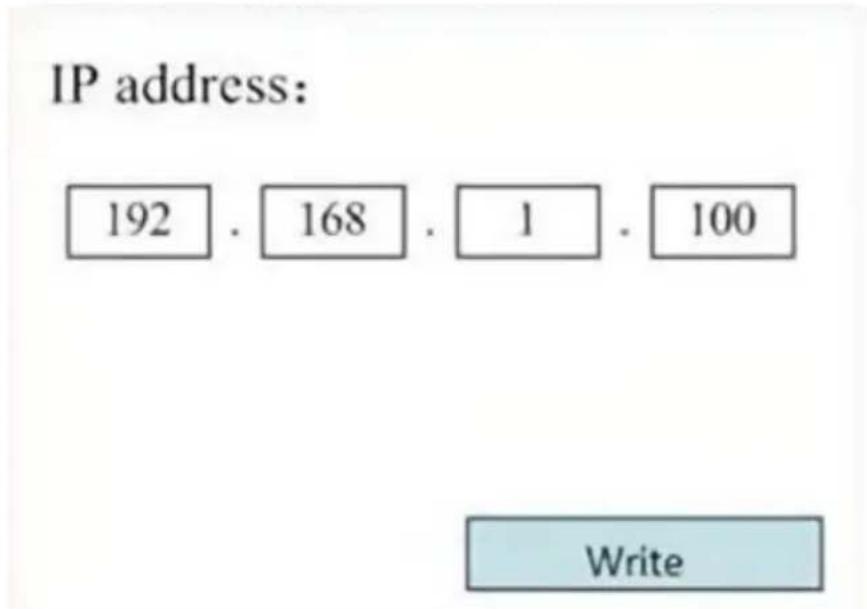

När du har valt dina IP-inställningar, tryck på ENT och den vänstra displayen visar:

Tryck på ◀ eller ▶ och ▲ eller ▼ och ENT för att ändra parametrarna.

Standardadressen för gravören är 192.168.1.100. Om den här funktionen redan används på ditt lokala nätverk, använd 192.168.1 för de tre första avsnitten och välj ett unikt värde för den sista delen. I allmänhet bör värden mellan 2-252 vara bra förutom 47, men undvik värden som redan används av andra nätverksanslutna enheter.

Att ansluta maskinen direkt till det allmänna internet medför risk för obehörig användning och rekommenderas inte. Om du fortfarande vill tillhandahålla den måste du registrera dig och använda en unik offentlig TCP/IP-adress. När du är klar med justeringarna, spara dem genom att välja ENT-tangenten för att skriva eller trycka på ESC-tangenten för att lämna utan att spara ändringarna. Läsning kan ladda sparade parametrar.

●DIAGNOSTISKA VERKTYG.

När du har valt Diagnostik kommer den vänstra dialogrutan att dyka upp.

INPUT:

LmtX-

LmtU+

WP

LmtY-

LmtU-

In1

Ex-Run

Intlock

In2

OUTPUT:

OUT1

OUT2

Status

Aux.Air

Detta gränssnitt visar systemets I/O-portinformation för hårdvaran:

Inmatning: Läs hårdvaruinformationen för systemet. När en hårdvarusignal utlöses kommer den lilla rutan till vänster om motsvarande post att visas rött. Annars blir det grått.

utlöses kommer den lilla rutan till vänster om motsvarande post att visas rött. Annars blir det grått.

Utdata: Använd markören för att välja utdata. Tryck på ENT för att återgå till utgångsläge och ESC för att återgå till huvudmenyn utan att göra några ändringar.

Efter att ha valt skärmursprung kommer den vänstra dialogrutan att upp:

Efter att ha valt skärmursprung kommer den vänstra dialogrutan att uppdateras.

Detta gränssnitt visar platsen för ursprunget. Olika ursprungspositioner ger olika reflektioner av grafen på X/Y-axeln. Operationsmetoden är densamma som ovan.

● JUSTERING AV SKULPTLAGET.

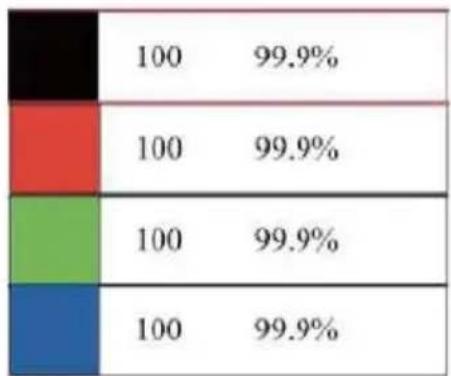

När systemet är inaktivt eller arbetet är klart, tryck på ENT för att gå till avsnittet med lagerparametrar.

Tryck på ▲ eller ▼ för att välja önskat lager.

Tryck på ENT för att kontrollera parametrarna för det valda lagret, som visas i bilden: Som standard kommer den röda markören att vara över Lager.

Tryck på knapparna ◀ och ▶ för att välja önskat lager.

Flytta markören till Write och tryck på ENT för att spara

parameterändringarna, eller tryck på ESC för att avsluta utan att spara.

Arbetssättet är detsamma som max/min effektinställningen.

- JUSTERA RÖRELSEPARAMETRAR.

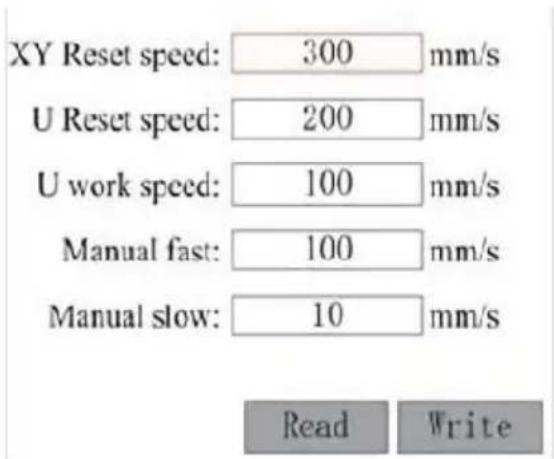

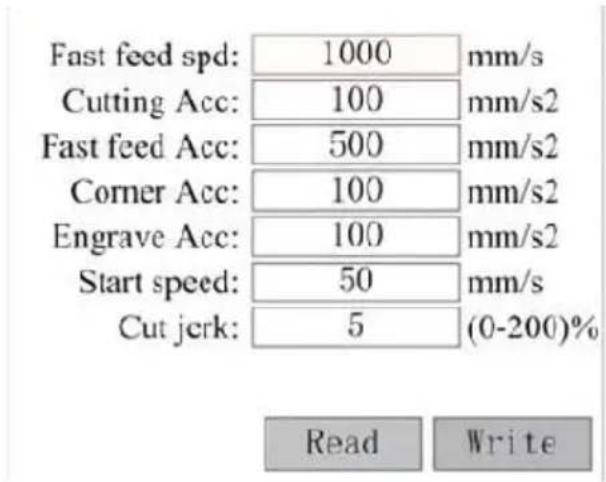

I undermenyn Parameterinställningar väljer du Flytta parametrar för att visa det vänstra gränssnittet: Välj och justera parametrar genom att trycka på pilarna.

När du är klar med justeringen, flytta markören till Write och tryck på ENT för att spara parameterändringarna, eller tryck på ESC för att avsluta utan att spara.

Läsning kan ladda sparade parametrar.

● STÄLL IN RAMPARAMETRAR.

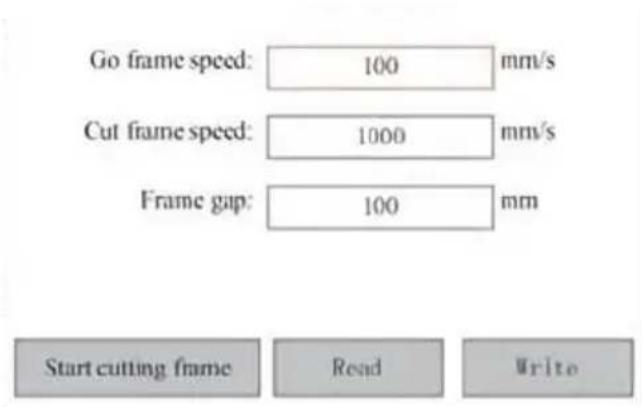

I undermenyn Para Settings, välj Frame Settings för att visa det vänstra gränssnittet: Välj och justera parametrar genom att trycka på pilarna. När du är klar med justeringen, flytta markören till Write och tryck på ENT för att spara parameterändringarna, eller tryck på ESC för att avsluta utan att spara.

spara. Läsning kan ladda sparade parametrar. Start Cutting Frame kommer att skära av ramen enligt de aktuella parametrarna.

I undermenyn Styckeinställningar väljer du Blåsinställningar för att visa vänstra gränssnittet: Välj och justera parametrar genom att trycka på pilarna. När du är klar med justeringen, flytta markören till Write och på ENT för att spara parameterändringarna, eller tryck på ESC för att avsluta utan att spara. Läsning kan ladda sparade parametrar.

I undermenyn "Parameterinställningar", välj "Hastighetsinställningar" för att visa det vänstra gränssnittet:

Välj och justera parametrar genom att trycka på pilarna. När du är klar med justeringen, flytta markören till Write och tryck på ENT för att spara parameterändringarna, eller tryck på ESC för att avsluta utan att spara. Läsning kan ladda sparade parametrar.

- JUSTERA MASKINKONFIGURATIONEN.

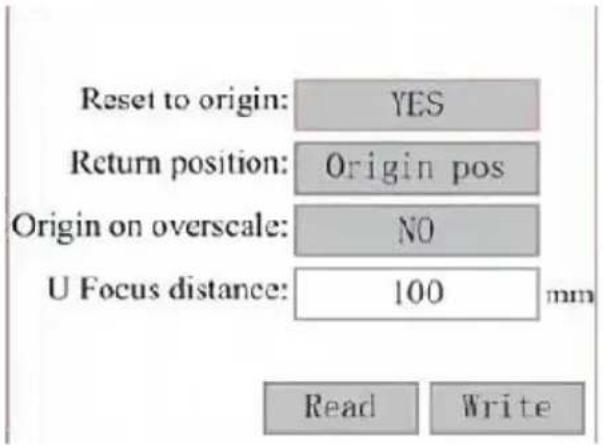

I undermenyn Parameterinställningar väljer du Computer Configuration för att visa det vänstra gränssnittet:

Välj och justera parametrar genom att trycka på pilarna. När du är klar med justeringen, flytta markören till Write och tryck på ENT för att spara parameterändringarna, eller tryck på ESC för att avsluta utan att spara. Läsning kan ladda sparade parametrar.

- JUSTERA PARAMETRARNA FÖR ROTATIONSAXELN.

I undermenyn Parameterinställningar väljer du Rotationsfunktionsinställningar för att visa det vänstra gränssnittet:

Välj och justera parametrar genom att trycka på pilarna. När du är klar med justeringen, flytta markören till Write och tryck på ENT för att spara parameterändringarna, eller tryck på ESC för att avsluta utan att spara. Läsning kan ladda sparade parametrar.

- STÄLL IN GRÄNSSNITTSLÖSENORDET.

När markören är på panellåset, tryck på ENT, och den vänstra dialogrutan dyker upp:

Tryck på knapparna ▲ och ▼ för att välja objektet. När den blå markören är över målobjektet, tryck på ENT för att gå in i motsvarande gränssnitt.

- SÄKERHETSKOPIERA OCH ÅTERSTÄLL PARAMETRAR.

I huvudmenyn väljer du Controller Settings för att visa den vänstra skärmen:

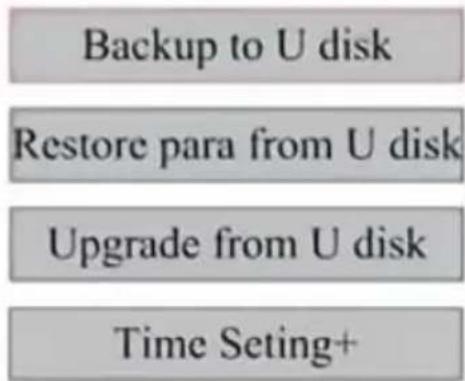

Säkerhetskopiera till USB-minne: Spara de aktuella parametrarna på ett USB-minne.

Återställ parametrar från USB-minne: Återställ sparade parametrar från flash-enhet.

Uppgradera från USB-minne: Uppgradera styrenhetens programvara från en flash-enhet.

●STÄLL IN DATUM OCH TID FÖR MASKINEN.

I undermenyn Controller Settings väljer du Tidsinställningar+ för att visa vänster gränssnitt:

Ändra genom att trycka på knappen, välj för att ställa in parametrar.

Välj och justera parametrar genom att trycka på pilarna. När du är klar med justeringen, flytta markören till Write och tryck på ENT för att spara parameterändringar, eller tryck på ESC för att avsluta utan att spara. Läsning laddar sparade parametrar.

●AUKTORISERINGSHANTERING OCH TANGENTBORDSLAYOUT.

Din gravör bör redan vara auktoriserad och redo att gå. Om du har gravör genom ett uthyrningsprogram och ännu inte har fått någon licenskod, vänligen kontakta kundtjänst. Ange den genom att gå till huvudmenyn och välja Behörigheter. Det vänstra gränssnittet kommer att dyka upp.

Tryck på ENT en gång för att välja det första fältet och tryck sedan igen för att ta fram det vänstra tangentbordet.

Använd piltangenterna och ENT för att välja rätt tecken. Om det finns några fel, tryck på ESC och sedan ENT för att gå in i fältet igen. Använd piltangenterna för att flytta till ett annat inmatningsfält och ange dess innehåll på samma sätt. När alla fält har angetts korrekt, välj Ändra behörighetskod och tryck på ENT för att lämna denna skärm och återgå till huvudmenyn.

UNDERHÅLL

Användning av andra procedurer än de som anges här kan resultera i exponering för laserstrålning. Stäng alltid av apparaten och koppla bort den från strömförsörjningen innan du utför något rengörings- eller underhållsarbete. Håll alltid systemet rent, eftersom brandfarligt skräp i arbets- och avgasområdena utgör en brandrisk. Endast utbildade och kunniga fackmän tillåts att modifiera eller demontera denna utrustning.

- Rent och kallt vatten måste alltid tillföras systemet.

• Arbetsbänken ska rengöras och kärlet tömmas varje dag.
• Den tredje spegeln och fokuseringslinsen måste inspekteras dagligen och rengöras vid behov.
• Övriga speglar och avgassystem ska inspekteras varje vecka och rengöras vid behov.
• Strålinriktningen bör kontrolleras varje vecka.
• Ledningarna bör kontrolleras varje vecka för lösa anslutningar, speciellt för strömförsörjningen för laserröret.

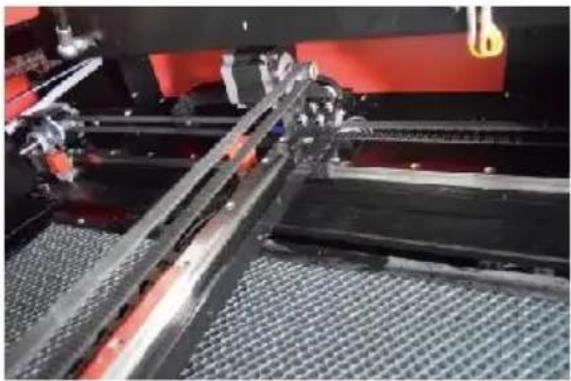

• Skenorna bör rengöras och smörjas minst två gånger i månaden.
• Luftassistansen ska inspekteras en gång i månaden och rengöras vid behov.
• Hela lasermaskinen, inklusive andra komponenter som vattenkylningssystemet, ska inspekteras en gång i månaden och rengöras vid behov.

2. Vattenkylningssystem.

• Rör eller justera aldrig gravörens vattentillförsel medan pumpen står ansluten till ström.
• Laserröret måste kylas med rent destillerat vatten för att undvika överhettning. Rumstemperatur eller något lägre varmt vatten är idealiskt. Laserröret kräver minst 2 gallons (7,5 liter) kylt rent destillerat vatten eller annat lasersäkert kylmedel för att undvika överhettning. Om

vattentemperaturen är nära 100° F (38° C), sluta arbeta tills det svalnat eller hitta ett sätt att sänka temperaturen utan att avbryta laserrörets vattentillförsel. Vattnet ska inte heller bli för kallt, vilket o

kan göra att glaslaserröret spricker vid användning. Under vintermånaderna eller om du använder is för att kyla hett vatten, se till att temperaturen aldrig sjunker under 50 ° F (10 ° C).

- Mer vatten bör tillsättas med några dagars mellanrum för att säkerställa att avdunstning inte orsakar att pumpen exponeras under användning.

3. RENGÖRING

- RENGÖRA HUVUDFACKET OCH GRAVERMASKINEN.

Kontrollera minst en gång om dagen efter att det samlats damm i huvudgravyrkammaren. Om så är fallet måste du ta bort det. De exakta rengöringsintervallen och kraven är starkt beroende av materialet som bearbetas och utrustningens drifttid. Rena maskiner säkerställer optimal prestanda och minskar servicekostnaderna, samt minskar

risk för brand eller skada.

Rengör visningsfönstret med ett milt rengöringsmedel och linser eller en bomullstrasa. Använd inte pappershanddukar eftersom de kan repa akrylen och minska lockets förmåga att skydda dig mot laserstrålning. Rengör insidan av huvudkabinen noggrant för att ta bort skräp, partiklar eller sediment. Pappershanddukar och fönsterputsare rekommenderas. Rengör vid behov locket på laserröret efter att det har svalnat helt. Vätska som används vid rengöring ska torka helt innan du använder enheten ytterligare.

● RENGÖRA FOKUSERINGSLINSEN.

Linsen har en hållbar beläggning som inte kommer att skadas av korrekt och noggrann rengöring.

Du bör kontrollera linsen och spegeln den tredje dagen och rengöra om det finns skräp eller dis på ytan. Din lasereffektivitet kommer att minska och värmeuppbyggnad på oljan eller damm i sig kan skada linsen.

1. Flytta graveringsbordet till ett avstånd av cirka 4 tum (10 cm) från

linsfästet.

1. Flytta laserhuvudet till mitten av bordet och lägg en trasa under linsfästet så att objektivet inte skadas om det av misstag faller av.
2. Skruva loss linsfästet och vrid det åt vänster.
3. Ta bort tryckluftsslangen och anslutningen till laserskenan.
4. När du har placerat linsen på rent linsrengöringspapper, vrid försiktigt linshållaren så att linsen och dess O-ring faller på rengöringsduken. Ta bort linsen från linsfästet.
5. Kontrollera o-ringen och, vid behov, rengör den med en bomullstuss och linsrengöringspapper eller trasa.
6. Blås luft på linsens yta för att ta bort så mycket grovt damm som möjligt.
7. Inspektera linsytan och rengör linsen med linsrengöringslösning och linspapper eller trasa vid behov.
8. Håll i kanten på linsenheten med en linsrengöringsservett och använd linsrengöringslösning. Håll linsen i en vinkel och skölj båda ytorna för att tvätta bort smutsen.
9. Placera linserna på en ren linsrengöringsservett och applicera lite linsrengöringslösning på ena sidan av linsen. Låt vätskan verka i ungefär en minut och torka sedan försiktigt med linsrengöringspapper doppat i linsrengöringslösning. Torka den här sidan av linsen med en torr trasa.
10. Upprepa samma rengöringsprocess på den andra sidan av linserna. Använd aldrig rengöringspapper två gånger. Damm som samlas i rengöringspappershanddukar kan repa linsens yta.
11. Kontrollera linsen. Om den fortfarande är smutsig, upprepa rengöringsprocessen ovan tills linsen är ren. Rör inte vid linsens yta under rengöring.
12. Sätt försiktigt in linsen i linsfästet och se till att dess cirkulära konvexa sida är vänd uppåt. Placera o-ringen ovanpå linsen.
13. Sätt försiktigt tillbaka linsen och laserhuvudfästet i omvänd ordning.

● RENGÖRA SPEGELN.

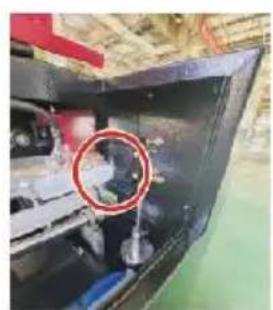

Om det finns skräp eller dis på spegelns yta bör spegeln också rengöras för att förbättra prestandan och undvika permanenta skador. Den första spegeln är placerad bakom maskinens vänstra sida, bortom Y-axelns bortre ände. Den andra spegeln är på Y-axeln vid den vänstra änden av X-axeln. Den tredje spegeln är placerad ovanpå laserhuvudet på X-axeln. Den största ansamlingen av skräp finns på den tredje spegeln och bör kontrolleras dagligen tillsammans med fokuseringslinsen. Den första och andra spegeln kan kontrolleras dagligen om det behövs, men om de bara kontrolleras en gång i veckan är det oftast tillräckligt.

oftast bra.

Speglar kan rengöras på plats med linsrengöringsservetter eller -dukar,

eller så kan de tas bort genom att rotera dem moturs. Var noga med att inte vidröra spegelns yta direkt. Undvik att trycka för hårt för att slippa repor. Om speglarna tas bort för rengöring, sätt tillbaka dem genom att vrida dem medurs på plats samtidigt som du var noga med att undvika repor.

4. LASERVÄGJUSTERING.

Korrekt strålinriktning är mycket viktigt för maskinens totala effektivitet och kvalitet. Denna maskin är helt strålinriktad före leverans. Men när maskinen först anländer, och ungefär en gång i veckan under normal drift, rekommenderas användaren att bekräfta att inriktningen fortfarande är på en acceptabel nivå och att spegeln och fokuseringslinsen inte har rört sig på grund av maskinens rörelse.

Du måste placera en bit tejp vid varje steg av laserbanan för att bekräfta att plattformen förblir korrekt inriktad. Om inte, kommer du att använda fästet på laserröret eller skruvarna på baksidan av den felinriktade spegeln för att åtgärda problemet. När de medföljande tejpremsorna tar slut rekommenderar vi att du använder maskeringstejp eftersom den är lätt att hantera och använda.

Om strålinriktningen utförs slarvigt kan operatören utsättas för en liten mängd strålning. Följ dessa procedurer korrekt och var alltid försiktig när

du utför strålinriktning.

Utför strålinriktning vid låga effektnivåer: 15 % eller mindre. Varje hög procentandel kommer att få lasern att antända testremsan istället för att markera den. Se till att ställa in maximal effekt (inte minimum) till 15 %.

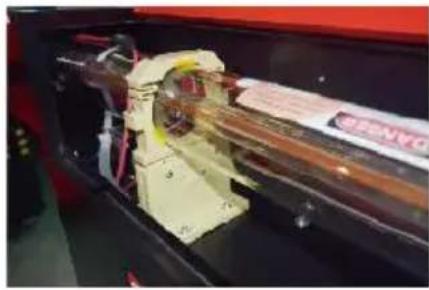

● LASERRÖRJUSTERING.

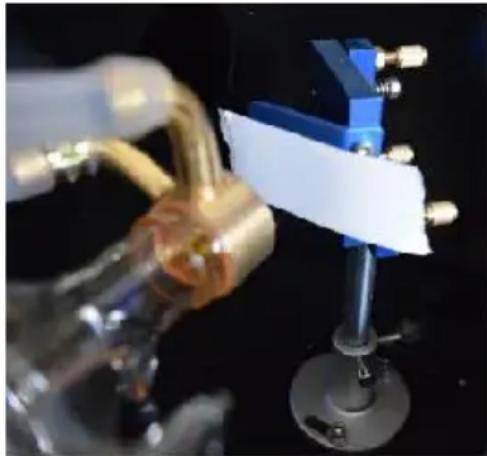

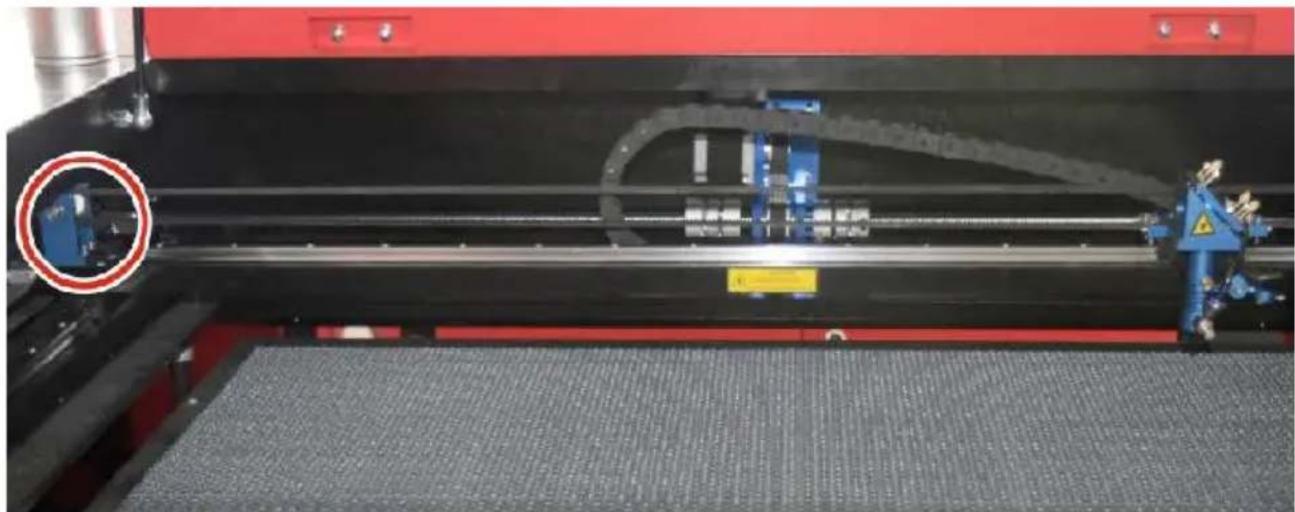

För att testa inriktningen av laserröret med den första spegeln, klipp en remsa av tejp och placera den på spegelns ram.

Placera inte tejpen direkt på spegeln. Slå på maskinen och ställ in effektnivån på 15 % eller lägre.

Tryck på PULSE för att avfyra lasern manuellt. Du bör kunna se ett märke på tejpen. Om den inte märker det, tryck på PULSE igen.

Tryck på pulsen för att aktivera lasern. Se alltid till att vägen mellan lasern och dess mål är fri. Låt aldrig främmande föremål komma in mellan lasern och dess mål. När du trycker på

PULSE-knappen, var försiktig så att du inte lämnar någon del av din kropp i laserbanan.

Lasermärket ska vara nära mitten av hålet. Om lasern inte är centrerad på den första spegeln, stäng av strömmen till lasern och justera försiktigt laserröret i dess hållare. Detta kan kräva att man lossar bultarna på fästet. Var noga med att inte lossa bultarna för hårt och inte dra åt

för hårt. Endast ett stativ kan justeras åt gången.

Efter att ha säkerställt att laserljuset är korrekt inriktat mellan laserröret och den första spegeln, kontrollera inriktningen mellan den första spegeln och den andra spegeln. Använd först riktningspilarna på kontrollpanelen för att skicka den andra spegeln till baksidan av sängen längs Y-axeln.

När du har satt den, placera en bit tejp på ramen av den andra spegeln. Placera inte tejp direkt på spegeln. Upprepa föregående steg. Om lasern inte är centrerad på den andra spegeln, måste ställskruvarna på den spegeln justeras.

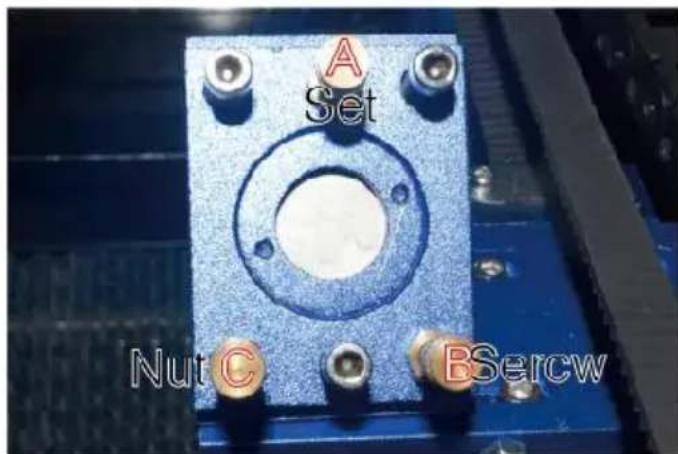

För att justera spegeln, lossa muttern på skruven och vrid försiktigt skruven medurs eller moturs. Varje skruv justerar en annan position eller vinkel. Håll koll på skruvarna du justerar och justeringsriktningen. Vrid inte skruven mer än 1/4 varv åt gången, testa speciellt laserns position efter varje justering så att du kan se effekten av varje ändring. Testa tills lasern är rätt inriktad, dra sedan åt muttrarna på skruvarna när alla justeringar har gjorts.

Använd sedan riktningspilarna på kontrollpanelen för att skicka den andra spegeln till sängens framsida längs Y-axeln.

När du har satt den, placera en annan remsa av tejp på ramen av den spegeln. Placera inte tejpen direkt på spegeln. Upprepa stegen i 5.4.1 och justera vid behov ställskruvarna på den första spegeln. Testa igen tills balkarna är korrekt inriktade, dra sedan åt muttrarna på skruvarna igen.

● ANDRA SPEGELJUSTERING.

Lasermärket ska vara nära mitten av hålet. Om lasern inte är centrerad på den första spegeln, stäng av strömmen till lasern och justera försiktigt laserröret i dess hållare. Detta kan kräva att man lossar bultarna på fästet. Var noga med att inte lossa bultarna för hårt och inte dra åt för hårt. Endast ett stativ kan justeras åt gången.

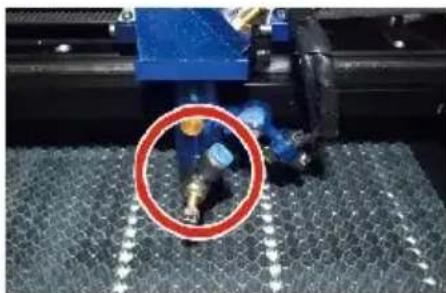

Efter att ha säkerställt att lasern är korrekt inriktad mellan 2:a och 3:e spegeln, kontrollera inriktningen mellan den 3:e spegeln och bordet. Ta först bort luftassistansslangen från laserhuvudet. Placera sedan en bit på botten av laserhuvudet och tryck den ordentligt mot munstycket. D kommer att lämna ett ringmärke som kan hjälpa dig att kontrollera noggrannheten. Upprepa stegen i 5.4.1. Om lasern inte är centrerad genom laserhuvudet, justera ställskruven på den tredje spegeln i enlighet med detta som visas i 5.4.2. Testa igen tills balkarna är korrekt inriktade, dra sedan åt muttrarna på skruvarna igen.

Schematiskt diagram över installation av laserrör:

1. Installera den enligt logotypen på lasern och anslut korrekt katod-anodanslutningsledningar, vatteninloppsröret och vattenutloppsröret på lasern.
2. Slå på kylaren och justera laservinkeln för att säkerställa att kylvätskan är full i lasern och ingen igensättning.
3. Ta bort markeringen för den optiska bländaröppningen och slå sedan på laserströmförsörjningen för felsökning av optisk väg.

●PROBLEM OCH FELSÖKNING.

Problem 1: Lasern matas alltid ut med maximal effekt, eller så är strömmen inte justerbar.

①Lasern är utrustad med en strömkontrollterminal som är felaktigt ansluten; Kontrollera plintanslutningen noggrant.

②Lasern är utrustad med ett strömavbrott; Försök att byta ut strömförsörjningen.

③ Fel på lasermaskinens styrkort; Kontakta kundtjänst.

Problem 2: Lasern avger inget ljus.

①Lasern är utrustad med en strömkontrollterminal som är felaktigt ansluten, eller så är kontrollanslutningsledningen bruten; Kontrollera noga om plintarna och anslutningskablarna är felanslutna eller inte sitter på.

②Kylmaskinens vattenskydd misslyckas och kylarens kylvätska är otillräcklig; Byt ut vattenskyddet eller fyll på kylvätska.

③Lasrar är utrustade med strömavbrott eller problem med strömförsörjningen; Försök att byta ut nätsladden mot en strömkälla en nätsladd.

④ Fel på lasermaskinens styrkort; Kontakta kundtjänst. ⑤laserfel; Kontakta kundtjänst.

Problem 3: Urladdningständning.

①Anslutningsledningen mellan lasern och den laserutrustade strömförsörjningen är skadad eller trasig; Prova att byta ut kabeln. ②laserfel; Kontakta kundtjänst.

Uppgift 4: Krav på miljön.

①Lasern är utrustad med en strömkälla och måste fungera i en välventilerad miljö. ②Arbetsytan måste uppfylla lokala säkerhetsstandarder för drift av laserutrustning.

Obs : Miljökrav .

Drifttemperatur: 10°C\~38°C

Förvaringstemperatur: -10° C\~35° C Förvaringsfuktighet:

20%RH\~80%RH

5. SMÖRJNINGSINSTRUKTIONER.

För bästa resultat, rengör och smörj skenorna på gravyrmaskinen varannan vecka.

• Stäng av lasergraveringsmaskinen. ● Flytta försiktigt laserhuvudet ur vägen.
• Torka av allt damm och skräp från X- och Y-axelskenorna med en bomullstrasa tills de är blanka och rena.

Gör samma sak för Z-axelskruvarna.

Smörj skenorna och skruvarna med fett.

Flytta försiktigt laserhuvudet och X-axeln så att smörjmedlet är jämnt fördelat längs de två skenorna, och höj och sänk bädden för att fördela smörjmedlet längs skruvarna.

UTFÄRDA	ORSAK TILL PROBLEMET	LÖSNING
Panelen indikerar att maskinen är skyddad	Dörren är inte doserad	Stäng dörren
	Kåpans skyddsomkopplare är skadad	Byt ut med en ny
Panelen indikerar att maskinen har en defekt inträngningsskydd i vatten	Vattenrören är igensatta och d finns ett ingen vattencirkulation	Rengör vattenrören
	Pumpen kommer inte ut, pumpen bryta s	Byt ut med en ny
	Jag försämrade vattenmotståndet	Byt ut mot en ny
Panelen uppmanar den fungerande hype ri nte rf ace	Klippappersstorleken är för stö	Res i ze bilden
	Maskinens ankarpunkt är felakt	Retargetin g
Laserskärning är ogenomtränglig	Laserns ljusbana är inte korrel	Justera den op tiska banan
	Speglar och linser är smutsiga	Tvätta med alkohol
Avger inte laser	Problem med laserrör	Byt ut mot en ny
	Lagerkraft jag använder	Byt ut mot en ny
Ya x är rör sig inte	Vridomkopplaren är inte avstängd	Stäng av vridomkopplaren
	Dålig reläanslutning	Flytta reläet eller bytdet mot ett nytt
Skanningspanelen indikerar att buffertavståndet är otillräckligt	X-axelns laserhuvud är för lån borta från en medhjälpare	Placera om X-axellaserhuvudet så att det är 50 mm bort fr stiftet
Återställningsväljaren på maskinen är inte avstängo	Gränsbrytaren är skadad eller gränsen är skadad , och omkopplaren i e - kedjan @ är urkopplad	mot en ny röd l imit switch

1. Instruktioner *1
2. Rökavgasrör *1
3. Dubbelhäftande tejp *1
4. Klämmor *1
5. Skruvmejsel *1
6. Insexnyckel *1 SET
7. Jordledning *1
8. Nätsladd *1
9. Datakabel *1
10. Kristall nätverkskabel *1
11. Dokumentpåse *1
12. Flash-enhet *1

Adress: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
