NRB-22 - Elektrisk skrotpress Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk metallskrotpress / Elektrisk armeringsjärnsbockare
Märke	Vevor
Modell	NRB-22
Effekt	1500 W
Spänning	AC 220-240 V / 120 V (50/60 Hz)
Bruttovikt	21,38 kg
Nettovikt	22,2 kg
Maximal stångdiameter	22 mm
Minimal stångdiameter	12 mm
Skärhastighet	≤ 4 sekunder
Oljetankens kapacitet	Cirka 1 L (hydraulolja ISO VG46)
Huvudfunktioner	Armeringsjärnsbockning, justerbart stopp, snabb uppvärmning
Underhåll och rengöring	Daglig rengöring, oljenivåkontroll varje dag, årligt oljebyte, inspektion av kolborstar varannan månad
Säkerhet	Skyddsglasögon obligatoriskt, koppla ur före underhåll, använd inte i närheten av brandfarliga material, jordning krävs
Reservdelar och reparationsmöjligheter	Kolborstar (standard ref.), oljelock, bockningsblock, tätningsring
Allmän information	Garanti och teknisk support på www.vevor.com/support ; tillverkning: Shanghai, Kina

Vanliga frågor - NRB-22 Vevor

Hur kontrollerar man hydrauloljenivån?

Koppla ur apparaten och låt den svalna. Ta bort oljelocket och kontrollera att oljan når botten av hålet. Tillsätt vid behov hydraulolja ISO VG46. Ta aldrig bort locket när apparaten är varm.

Vilken hydraulolja ska användas?

Använd hydraulolja med viskositet ISO VG46 (t.ex. Shell Tellus 46, Mobile DTE-25, Esso Uni power SQ46). Den måste ha anti-skum och anti-slitage egenskaper.

Hur byter man kolborstarna?

Koppla ur verktyget. Skruva loss kolborstarnas lock och ta bort dem. Byt ut dem om de är kortare än 6 mm. Sätt tillbaka locken. Inspektion rekommenderas varannan månad.

Vad gör man om bockningskraften minskar?

Kontrollera först oljenivån och kolborstarnas skick. Om motorn överhettas, låt den svalna. Kontrollera även att höljets bultar är ordentligt åtdragna.

Hur justerar man stoppet för exakt bockningsvinkel?

Vid första bockningen, markera stoppskruvens position enligt önskad vinkel. För efterföljande bockningar, skruva stoppet mot märket för att återskapa samma vinkel.

Kan jag använda bockaren i regn?

Nej, för att undvika risk för elektriska stötar, använd aldrig apparaten i regn eller i fuktig miljö. Se till att kontakten är korrekt jordad.

Hur luftar man hydraulsystemet?

Efter påfyllning av olja, luta försiktigt apparaten i längdriktningen och ställ den sedan tillbaka horisontellt. Upprepa flera gånger tills inga luftbubblor längre syns.

Hur ofta ska hydrauloljan bytas?

Töm och byt olja minst en gång per år, eller oftare om den ser smutsig ut. Kassera använd olja enligt lokala bestämmelser.

Hur rengör man bockaren efter användning?

Koppla ur apparaten. Använd handskar för att skydda dig mot splitter. Borsta eller torka bort smuts och metallspån, särskilt på kolvens undersida. Använd inte tryckluftspistol.

Vad gör man om armeringsjärnet inte bockas korrekt?

Kontrollera att stångens diameter ligger inom det specificerade intervallet (12-22 mm för NRB-22). Se till att oljenivån är korrekt och att kolven dras tillbaka helt efter varje bockning. Om problemet kvarstår, inspektera bockningsblocken och bultarna.

BRUKSANVISNING NRB-22 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK ARMERINGSBOJARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK ARMERINGSBOJARE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

Användande

Använd NRB-22 NRB-25 RB-16 RN-22 NRB-32 armeringsjärnsbockare på betong

endast förstärkningsstänger.

Begränsa användningen till avsett material

Använd inte maskinen för att böja mycket hårt armeringsjärn. Det hårda armeringsjärnet kan gå sönder och komma också att skada verktyget. Försök inte att böja armeringsjärn.

Hårdare, tjockare eller tunnare än de specificerade

Använd ögonskydd

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd under tiden du använder fräsen.

Tillhandahåll säkerhetsbarriärer

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande delar. Placera säkerhetsskärmen under armeringsjärnet vid arbete på höga ställen.

Skydd mot elektrisk stöt

För att undvika eventuell elektrisk stöt, hantera inte fräsen med våta händer eller använd den i regn eller på fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska kretsar och andra faror som kan komma i kontakt med fräsen, särskilt de som är under ytan eller på annat sätt dolda från synen.

Koppla bort verktyget

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i

sladden. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön

Använd inte fräsen i närvaro av brandfarliga material (t.ex. färg,

thinner, petroleumprodukter, lim).

Använd inte fräsen i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärnet och omgivande område.

Bär ordentliga kläder

Bär inte sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskar inte fastnar i rörliga delar.

Håll besökare borta

Håll alla besökare på säkert avstånd från arbetsområdet för deras eget skydd och för att förhindra distraktion av operatören.

Underhåll skäraren med omsorg

Inspektera fräsen före varje applicering. Felaktiga eller lösa kutterblock kan resultera i personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ instruktioner för underhåll. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel regelbundet.

Förvara försiktigt

När den inte används, förvara bockaren och tillbehören på en torr plats där de inte kan nås av obehöriga.

PARAMETERLISTA

	NRB-22	NRB-25	RB-16	ModelII	RN-22	NRB-32
Watt(W)	1500	1500	1000	1500		2000
GW (kg)	21.38	22,94	11,73	33,6	20
NW (kg)	22.2	23.65	12.23		20.8	34,6
Skärhastighet	ŷ4s	ŷ4s	ŷ4s		ŷ4s	ŷ5s
Max armeringsjärn	22mm 25mm	16mm 20mm	32mm
Min armeringsjärn	12mm 10mm	6mm			6 mm 20	mm

Obs: Det finns två versioner av spänningen för ovanstående produktmodell, respektive AC220-240V 50Hz och 120V 60Hz, se namnskylten för information om produkten.

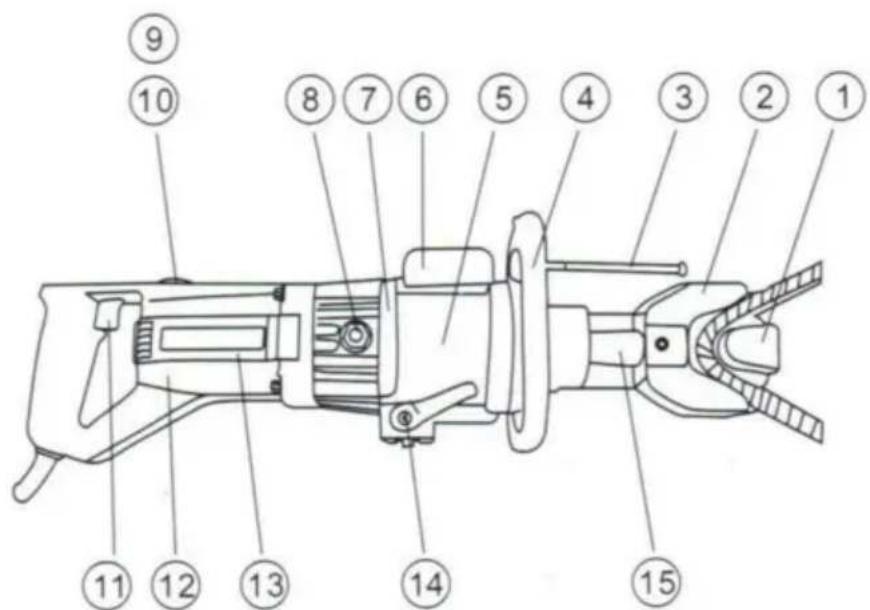

DELAR OCH SPECIFIKATIONER

NEJ.	DELARENS NAMN NEJ.		DELARENS NAMN
1	Huvud	9	Hållare für kolborste
2	Böj block	10	Kolborste
3	Justerbar propp	11	Växla
4	Sidohandtag (avtagbart)	12	Plasthus
5	Cylinder	13	Motor
6	Oljelåda	14	Växla
7	Pumphus	15	böjande kolv
8	Oljeplugg

INSTRUKTIONER

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kan resultera i produktskador.

Kontroller före användning

1. Kontrollera oljenivån. 2. Kontrollera tillståndet på bockblocken och åtdragningen av bockblocksbultarna. 3. Kontrollera att strömkällan stämmer överens med bäraren.

OBS: om spänningen är för hög kan motorn brinna ut. Om spänningen är för låg genereras otillräcklig effekt. Använd aldrig likström. 4. Kontrollera att strömförsörjningen är ordentligt jordad.

VARNING: Om strömförsörjningen inte jordas kan det leda till elektriska stötar för operatören. 5. Kontrollera att sladden är oskadad och att kontakten inte är lös.

Om en förlängningskabel ska användas, se till att den är oskadad och att den har rätt tjocklek för längden. Se tabellen nedan.

Kabelländg	110/115V	230V
	Kabelstorlek (AWG)	Nomibal diameter
Upp till 10 m (33 fot)	16	1,0 mm²
Upp till 15 m (50 fot)	14	1,25 mm²
Upp till 30 m (100 fot)	10	1,5 mm²

1. Innan du ansluter, se till att strömbrytaren är AV.

Uppvärmning

Vid kallt väder, värm upp enheten i 30–60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15–20 gånger.

Stopparjustering

Den justerbara stoppfunktionen för att bibehålla armeringsjärnet i kallt väder. Värm upp aggregatet i 30–60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15–20 gånger.

När du böjer för första gången kan du göra ett märke vid positioneringsskruven enligt böjningsvinkel, så att du kan böja samma vinkel nästa gång.

OBS!

1. Täck inte luftventilerna.

SKÖTSEL: Om händelser täcker över motorn kan den överhettas och brinna ut. 2. Om hydrauloljan överstiger 70 °C (158 °F) i temperatur, sjunker effekten. Låt enheten svalna innan du återupptar driften. (Var särskilt försiktig på sommaren, eftersom pumphuset i aluminium värms upp snabbare.) 3. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborstarna. 4. Dra i #14-delventilen för att få den böjda kolven att gå tillbaka helt efter varje böjning.

UNDERHÅLL

RENGÖRING

Rengör böjmaskinen varje dag, helst direkt efter användning.

VARNING: Använd handskar för att skydda händerna från metallspån. Använd inte en luftpistol: sprängning med luft kan orsaka att metallspån och/eller damm tränger in i ögon och andningsorgan.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom bjälken är hydrauliskt manövrerad måste oljenivån kontrolleras vid frekventa intervaller, helst varje dag. Misslyckande med att underhålla oljan vid rätt nivå resulterar i ett tryckfall och förlust av bärkraft.

Varning: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

Varning: Hydraulolja kan orsaka inflammation i ögon och hud. Om det intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och konsultera en läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart en läkare. Framkalla inte kräkning medvetet.

1. Oljan ska vara varm men inte het. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet faktiskt går sönder.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enheten från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (packningen)

Varning: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut.

6. Kontrollera att oljan är i nivå med botten av plugghålet (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med anti-skum- och antinötningsmedel. (ISO-viskositetsklass VG46. T.ex. Shell Tellus 46, Mobil DTE-25 eller Esso Uni Power SQ46.) 7. Ta ut luft ur systemet efter påfyllning. Luta försiktigt kniven på längden och återställ den till ett plant läge. Fyll på igen och luta i motsatt riktning. Upprepa denna process tills all luft har dragits ut.

SKÖTSEL: Bändaren kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbricka (packning) och plugg. Anslut fräsen till strömkällan och helt tjäna armeringsjärn.

Oljebyte

Hydrauloljan bör bytas minst en gång om året, eller tidigare om den verkar smutsig.

1. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid

över och töm oljan i ett lämpligt kärl. När oljan upphör

att rinna ut, luta enheten bakåt så att oljan som fastnat i kolvhuset kan rinna

ut. När huset är tomt, luta enheten i motsatt riktning för att tömma

resterna i pumphuset.

1. Med dräneringshålet överst, fyll långsamt enheten med färsk olja. Byt ut kontakter

och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två

eller tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och byt ut

pluggen.

1. Slutligen, följ proceduren för kontroll av oljenivån. (Steg 2–8.)

håll i havet, floden, sjön eller avloppet.

Bulttäthet

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är

åtdragna, särskilt de som fäster huset vid cylindern. Lösa bultar blir resultatet

i en förlust av makt.

Kolborstar

Inspektera de två kolborstarna minst en gång varannan månad. (Vanligt

borstens livslängd är 200 timmar.)

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm

och irreparabelt skada ankarets kommutator.

1. Koppla bort enheten
2. Skruva av båda borstkåporna och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm i längd.

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Teknisk support och e-garanticertifikat
