NRB-22 - Elektrische Schrottpresse Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Elektrische Schrottpresse / Elektrische Bewehrungsstahlbiegemaschine
Marke	Vevor
Modell	NRB-22
Leistung	1500 W
Versorgungsspannung	AC 220-240 V / 120 V (50/60 Hz)
Bruttogewicht	21,38 kg
Nettogewicht	22,2 kg
Maximaler Stabdurchmesser	22 mm
Minimaler Stabdurchmesser	12 mm
Schnittgeschwindigkeit	≤ 4 Sekunden
Öltankkapazität	Ca. 1 L (Hydrauliköl ISO VG46)
Hauptfunktionen	Bewehrungsstahlbiegen, verstellbarer Anschlag, schnelles Aufheizen
Wartung und Reinigung	Tägliche Reinigung, tägliche Ölstandskontrolle, jährlicher Ölwechsel, alle 2 Monate Kohlebürstenprüfung
Sicherheit	Schutzbrille erforderlich, vor der Wartung Netzstecker ziehen, nicht in Gegenwart brennbarer Materialien verwenden, Erdung erforderlich
Ersatzteile und Reparaturfähigkeit	Kohlebürsten (Standardref.), Ölstopfen, Biegeblöcke, Dichtung
Allgemeine Informationen	Garantie und technischer Support auf www.vevor.com/support ; Herstellung: Shanghai, China

Häufig gestellte Fragen - NRB-22 Vevor

Wie überprüfe ich den Hydraulikölstand?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Entfernen Sie den Ölstopfen und prüfen Sie, ob das Öl bis zum Boden der Öffnung reicht. Fügen Sie bei Bedarf Hydrauliköl ISO VG46 hinzu. Entfernen Sie den Stopfen niemals, wenn das Gerät heiß ist.

Welches Hydrauliköl soll ich verwenden?

Verwenden Sie Hydrauliköl der Viskositätsklasse ISO VG46 (z. B. Shell Tellus 46, Mobile DTE-25, Esso Uni power SQ46). Es muss schaum- und verschleißhemmende Eigenschaften aufweisen.

Wie wechsle ich die Kohlebürsten?

Ziehen Sie den Netzstecker. Schrauben Sie die Kappen der Kohlebürsten ab und entfernen Sie diese. Ersetzen Sie sie, wenn sie weniger als 6 mm lang sind. Setzen Sie die Kappen wieder auf. Eine Überprüfung wird alle 2 Monate empfohlen.

Was tun, wenn die Biegeleistung nachlässt?

Überprüfen Sie zunächst den Ölstand und den Zustand der Kohlebürsten. Bei Überhitzung des Motors lassen Sie ihn abkühlen. Kontrollieren Sie auch den festen Sitz der Gehäuseschrauben.

Wie stelle ich den Anschlag für einen präzisen Biegewinkel ein?

Markieren Sie beim ersten Biegevorgang die Position der Anschlagschraube entsprechend dem gewünschten Winkel. Für nachfolgende Biegungen drehen Sie den Anschlag auf die Markierung, um denselben Winkel zu reproduzieren.

Kann ich die Biegemaschine im Regen verwenden?

Nein, um Stromschläge zu vermeiden, verwenden Sie das Gerät niemals im Regen oder in feuchter Umgebung. Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist.

Wie entlüfte ich das Hydrauliksystem?

Füllen Sie zunächst Öl nach, neigen Sie das Gerät dann vorsichtig in Längsrichtung, richten Sie es wieder waagerecht aus. Wiederholen Sie dies mehrmals, bis keine Luftblasen mehr aufsteigen.

Wie oft muss das Hydrauliköl gewechselt werden?

Wechseln Sie das Öl mindestens einmal jährlich oder öfter, wenn es verschmutzt erscheint. Entsorgen Sie Altöl gemäß den örtlichen Vorschriften.

Wie reinige ich die Biegemaschine nach Gebrauch?

Ziehen Sie den Netzstecker. Tragen Sie Handschuhe, um sich vor Splittern zu schützen. Bürsten oder wischen Sie Schmutz und Metallspäne ab, insbesondere an der Unterseite des Kolbens. Verwenden Sie keine Druckluftpistole.

Was tun, wenn sich der Bewehrungsstahl nicht richtig biegen lässt?

Überprüfen Sie, ob der Stabdurchmesser im spezifizierten Bereich liegt (12-22 mm für NRB-22). Stellen Sie sicher, dass der Ölstand korrekt ist und der Kolben nach jedem Biegevorgang vollständig zurückzieht. Wenn das Problem weiterhin besteht, überprüfen Sie die Biegeblöcke und Schrauben.

BEDIENUNGSANLEITUNG NRB-22 Vevor

E-CrossStu GmbH, Mainzer Landstr. 69, 60329 Frankfurt am Main.

VEVOR

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

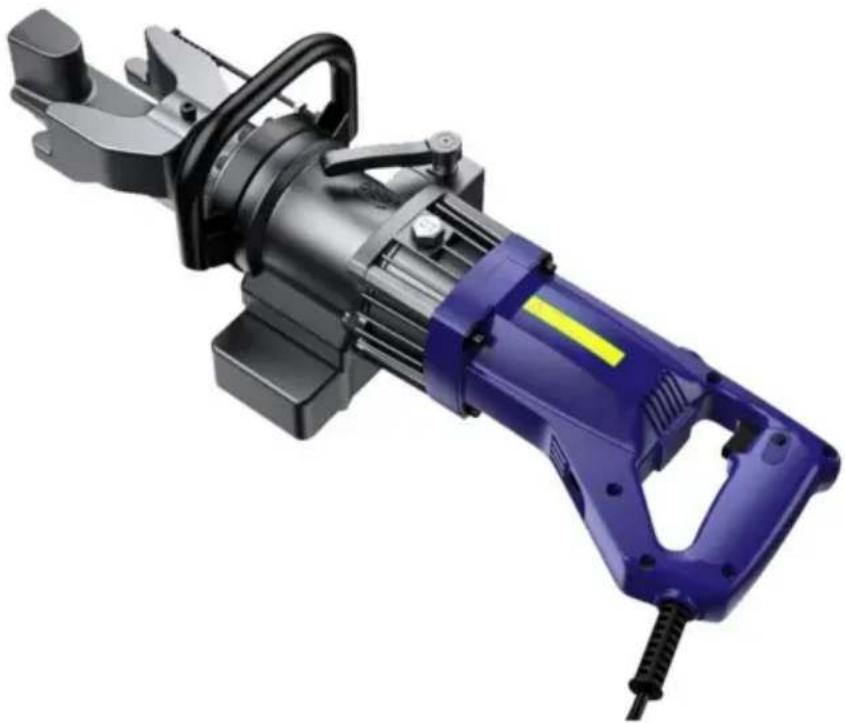

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Wir sind bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE BEWEHRUNGSSTAHLBIEGEMASCHINE

MODELL: NRB-22/NRB-25/RB-16/RN-22/NRB-32

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

Verwendung

Verwenden Sie die Bewehrungsbieger NRB-22, NRB-25, RB-16, RN-22, NRB-32 nur zum Biegen von Bewehrungsstäben auf Beton.

Beschränken Sie die Nutzung auf bestimmte Materialien

Verwenden Sie die Maschine nicht zum Biegen von sehr hartem Betonstahl. Der harte Betonstahl kann brechen

und das Werkzeug beschädigen. Versuchen Sie nicht, Bewehrungsstäbe zu biegen,

die härter, dicker oder dünner als angegeben sind.

Verwenden Sie einen Augenschutz

Tragen Sie eine Schutzbrille, eine Schutzbrille mit Seitenschutz oder einen Gesichtsschutz beim

Arbeiten mit dem Bieger.

Sicherheitsbarrieren bereitstellen

Errichten Sie Schutzwände, um Mitarbeiter vor möglichen umherfliegenden Gegenständen zu schützen.

Bringen Sie Schutzgitter unter der Bewehrung an, wenn Sie in großen Höhen arbeiten.

Schutz vor Stromschlägen

Um einen möglichen elektrischen Schlag zu vermeiden, fassen Sie den Cutter nicht mit nassen Händen an oder

Benutzen Sie den Cutter nicht bei Regen oder in feuchten Umgebungen. Achten Sie auf Stromleitungen,

Stromkreisen und anderen Gefahren, die berührt werden können, insbesondere solche, die

unter der Oberfläche oder auf andere Weise verborgen sind.

Werkzeug abziehen

Trennen Sie den Fräser von der Steckdose, wenn er nicht verwendet wird und bevor Sie ihn reinigen,

einstellen oder warten. Trennen Sie den Stecker nicht von der Steckdose, indem Sie am

Kabel ziehen. Überprüfen Sie vor dem Einstecken immer, dass die Schaltersperre auf OFF (AUS) steht.

Vorsicht vor der Umwelt

Benutzen Sie den Cutter nicht in der Nähe von brennbaren Materialien (z. B. Farbe,

Verdünner, Erdölprodukte, Klebstoffe).

Verwenden Sie den Cutter nicht in einem möglicherweise beleuchteten Bereich und halten Sie ihn frei von Hindernissen. Der Bediener sollte jederzeit eine freie Sicht auf den Fräser, die Bewehrung und die Umgebung haben.

Tragen Sie angemessene Kleidung

Tragen Sie keine weite Kleidung, baumelnde Gegenstände oder Schmuck. Binden Sie lange Haare zurück. Es wird empfohlen, einen Schutzhelm und Stiefel mit Gummisohlen zu tragen. Wenn Schutzhandschuhe getragen werden, achten Sie besonders darauf, dass die Handschuhe nicht von beweglichen Teilen erfasst werden.

Halten Sie Besucher fern

Halten Sie alle Besucher zu ihrem eigenen Schutz in sicherem Abstand zum Arbeitsbereich. Dies dient ihrem Schutz und zur Vermeidung einer Ablenkung des Bedieners.

Pflegen Sie den Fraser sorgfältig.

Überprüfen Sie das Schneidewerkzeug vor jedem Einsatz. Fehlerhafte oder lose Schneideblöcke können zu Verletzungen führen. Halten Sie den Griff trocken, sauber und frei von Öl und/oder Fett. Halten Sie Gehäuse und Kolben frei von Schmutz und Eisenspänen. Prüfen Sie, dass keine Schrauben oder Bolzen lose sind oder fehlen. Befolgen Sie die Anweisungen für die Wartung. Überprüfen Sie Schalter, Kabel, Stecker und Verlängerungskabel in regelmäßigen Abständen.

Sorgfältig aufbewahren.

Bewahren Sie Bieger und Zubehör bei Nichtgebrauch an einem trockenen Ort auf, wo sie für Unbefugte nicht zugänglich sind.

PARAMETERLISTE

	NRB-22 NR	B-25 RB-16Modell		RN-22 NR	B-32
Leistung (W)	1500	1500	1000 1500		2000
GW (kg)	21.38		11,73 33,6	2022,94
NW (kg)	22.2	23,65	12.23	20,8	34,6
Schneidgeschwindigkeit	y4 s y5 s	y4 s	y4 s	y4 s
Max. Bewehrungsstahl 22ymm 25ymm 16ymm 20ymm 32ymm
Mindestbewehrung	12 mm 10	mm 6 mm		6 mm 20	mm

Hinweis: Es gibt zwei Versionen der Spannung des oben genannten Produktmodells, nämlich AC220-240V 50Hz und 120V 60Hz, siehe Typenschild.

Informationen zum Produkt.

TEILE UND SPEZIFIKATIONEN

NEIN.		NEIN. TEILENAMEEILENAME
1	Kopf	9	Kohlebürstenhalter
2	Biegeblöcke	10	Kohlebürste
3	Einstellbarer Stopper	11	Schalten
4	Seitlicher Tragegriff (abnehmbar)	12	Plastick-Haus
5	Zylinder	13	Motor
6	Ölkasten	14	Schalten
7	Pumpengehäuse	15	Biegekolben
8	Ölablassschraube

ANWEISUNGEN

Achtung: Weist auf eine Gefahr hin, die zu leichten Verletzungen und/oder Produktschaden führen kann.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Vorsicht: Weist auf eine Gefahr hin, die zu einer Beschädigung des Produkts führt.

Ölstand prüfen.

1. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
2. Überprüfen Sie den Zustand der Biegeblöcke und den festen Sitz der Biegeblockschrauben.
3. Überprüfen Sie, ob die Stromquelle für die Biegemaschine geeignet ist.

ACHTUNG: Bei zu hoher Spannung brennt der Motor durch. Bei zu hoher Spannung wird nur wenig oder nicht genügend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

Es wird nur wenig oder nicht genügend Strom erzeugt. Verwenden Sie niemals Gleichstrom.

1. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß geerdet ist.

ACHTUNG: Bei fehlender Erdung der Stromversorgung besteht die Gefahr eines elektrischen Schlags für den Bediener.

1. Überprüfen Sie, ob das Kabel unbeschädigt und der Stecker nicht locker ist.

Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass es unbeschädigt ist und die richtige Dicke für die Länge hat. Siehe Tabelle unten.

Kabellänge	110/115 V	230 V
	Kabelgroße (AWG)	Nenndurchmesser
Bis zu 10 m (33 Fuß)	16	1,0 mm²
Bis zu 15 m (50 Fuß)	14	1,25 mm²
Bis zu 30 m (100 Fuß)	10	1,5mm²

1. Stellen Sie vor dem Einstecken sicher, dass die Schaltersperre ausgeschaltet ist.

Sich warm laufen

Bei kaltem Wetter das Gerät 30 bis 60 Sekunden lang aufwärmen, damit das Hydrauliköl die richtige Viskosität erreicht. Drücken Sie den Abzugsschalter, um den Kolben auszufahren, und lassen Sie los, wenn der volle Hub erreicht ist. Wiederholen Sie den Vorgang 15 bis 20 Mal.

Stopereinstellung

Die einstellbare Stopperfunktion hält den Bewehrungsstahl in der gewünschten Position. Beim ersten Biegen können Sie an der Position der Schraube eine Markierung anbringen, die dem Biegewinkel entspricht, so dass Sie beim nächsten Mal den gleichen Winkel biegen können.

Beim ersten Biegen können Sie an der Position der Schraube eine Markierung anbringen, die dem Biegewinkel entspricht, so dass Sie beim nächsten Mal den gleichen Winkel biegen können.

ACHTUNG

1. Decken Sie die Lüftungsschlitze nicht ab.

ACHTUNG: Bei abgedeckten Veranstaltungen überhitzt der Motor und kann durchbrennen. 2. Wenn die Temperatur des Hydrauliköls 70 °F (158 °F) überschreitet, sinkt die Leistung. Lassen Sie das Gerät abkühlen, bevor Sie den Betrieb wieder aufnehmen. (Seien Sie besonders vorsichtig im Sommer, wenn sich das Aluminiumpumpengehäuse schneller erwärmt.) 3. Wenn ein Leistungsabfall beobachtet wird und der Motor ungewöhnlich heiß ist, überprüfen Sie die Kohlebürsten. 4. Ziehen Sie das Ventil Teil Nr. 14, damit der Biegekolben nach jeder Biegung vollständig zusammenfährt.

WARTUNG

REINIGUNG

Reinigen Sie den Bender regelmäßig, vorzugsweise unmittelbar nach dem Gebrauch.

ACHTUNG: Tragen Sie Handschuhe, um Ihre Hände vor Metallsplittern zu schützen. Eine Luftpistole: Durch das Strahlen mit Luft können Metallspäne und/oder Staub in die Augen und Atemwege gelangen.

1. Einheit trennen. 2. Wischen oder bürsten Sie allen Schmutz und alle Metallspäne ab. Achten Sie dabei besonders auf die untere Hälfte des Kolbens, wo sich Schmutz leichter ansammelt.

Ölstandskontrolle

Da die Biegemaschine hydraulisch betrieben wird, muss der Ölstand in häufigen Abständen kontrolliert werden, vorzugsweise regelmäßig. Wenn der Ölstand nicht auf dem richtigen Niveau ist, führt dies zu einem Druckabfall und einem Verlust der Biegekraft.

Achtung: Hydrauliköl ist leicht entflammbar. Von Funken und offenem Feuer fernhalten. Nicht rauchen.

Achtung: Hydrauliköl kann Augen- und Hautentzündungen verursachen.

Bei Einnahme verursacht es Durchfall und Erbrechen.

Bei Augenkontakt mindestens 15 Minuten mit klarem Wasser ausspülen und einen Arzt aufsuchen. Bei Hautkontakt gründlich mit Seife und Wasser waschen.

Bei Verschlucken sofort einen Arzt aufsuchen. Nicht absichtlich Erbrechen herbeiführen.

1. Das Öl sollte warm, aber nicht heiß sein. Wenn es kalt ist, wärmen Sie das Gerät auf.
2. Stopper einstellen und drei oder vier Schnitte machen, wobei genau zu beachten ist, an welcher Stelle die Bewehrungsstäbe tatsächlich brechen.
3. Ein kurzes Stück Bewehrungsstahl einkommen und kurz vor dem Abbrechen anhalten. Gerät von der Stromquelle ausstecken.
4. Wenn die teilweise abgetrennte Bewehrungsstange an Ort und Stelle ist, drehen Sie die Einheit um, so dass der Ölstopfen offen ist. (Wenn das Gerät heiß ist, abkühlen lassen.) 5. Ölablassschraube und Dichtungsscheibe (Packung) entfernen.

Achtung: Entfernen Sie niemals den Ölstopfen, wenn das Gerät heiß ist, da sonst Öl herausspritzt. 6. Überprüfen Sie, ob der Ölstand mit der Unterkante des Stopfenlochs übereinstimmt. (Das Pumpengehäuse ist also voll.) Wenn der Ölstand zu niedrig ist, füllen Sie Hydrauliköl der Klasse 20 mit Antischaum- und Antiabrieb-Eigenschaften nach. (ISO-Viskositätsklasse VG46, z. B. Shell-Ol Tellus 46, Mobil-Ol DTE-25 oder Esso Uni Power SQ46.)

1. Nach dem Auffüllen die Luft aus dem System absaugen. Den Bieger vorsichtig in Längsrichtung kippen und wieder in eine waagerechte Position bringen. Füllen Sie es erneut auf und kippen Sie es in die entgegengesetzte Richtung. Wiederholen Sie diesen Vorgang, bis die gesamte Luft abgesaugt ist.

ACHTUNG: Der Bieger funktioniert nicht richtig, wenn das Öl Luftblasen enthält.

8. Dichtungsscheibe (Packung) und Stopfen ersetzen. Bieger an Stromquelle anschließen und komplett mit Bewehrungsstahl ausstatten.

Ölwechsel

Das Hydrauliköl sollte mindestens einmal jährlich gewechselt werden, bei Bedarf auch früher, wenn es schmutzig aussieht.

1. Trennen Sie das Gerät von der Stromquelle. Entfernen Sie den Ölstopfen und die Dichtung.

Öl in einen geeigneten Behälter ablassen. Wenn das Öl nicht mehr austritt,

ablassen, Einheit nach hinten kippen, damit das im Kolbengehäuse eingeschlossene Öl ablaufen kann. Wenn das Gehäuse leer ist, kippen Sie die Einheit in die entgegengesetzte Richtung, um die Rückstände im Pumpengehäuse zu entfernen.

1. Füllen Sie das Gerät langsam mit frischem Öl, wobei sich das Ablassloch oben befindet. Setzen Sie den Stopfen wieder ein.

Und leicht festziehen. Gerät an Stromquelle anschließen und Kolben zwei

oder dreimal. Einheit ausstecken und Ölablassschraube entfernen. Ölstand auffüllen und ersetzen

Stecker.

1. Befolgen Sie die Schritte zur Überprüfung des Ölstands. (Schritte 2 bis 8.)

Hinweis: Hydrauliköl gemäß den örtlichen Vorschriften entsorgen. Nicht

ins Meer, in Flüsse, Seen oder Abwasserkanäle gießen.

Schraubenanzugskraft

Überprüfen Sie einmal wöchentlich oder nach jeweils 500 Schnitten den festen Sitz aller Schrauben, insbesondere der Schrauben, die das Gehäuse am Zylinder befestigen. Lose Schrauben führen zu einem Leistungsverlust.

Kohlebürsten

Überprüfen Sie die beiden Kohlebürsten mindestens alle zwei Monate. (Die normale

Lebensdauer der Bürste beträgt 200 Stunden.)

Vorsicht: Abgenutzte Bürsten führen zu Leistungsverlust, führen zum Heißlaufen des Motors

und können den Kommutator des Ankers irreparabel beschädigen.

1. Einheit trennen
2. Beide Bürstenkappen abschrauben und Kohlebürsten herausziehen.
3. Ersetzen Sie die Bürsten, wenn sie weniger als 6 cm lang sind.
