NRB-22 - Elektryczna prasa do złomu Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczna prasa do złomu / Elektryczna giętarka do prętów zbrojeniowych
Marka	Vevor
Model	NRB-22
Moc	1500 W
Napięcie zasilania	AC 220-240 V / 120 V (50/60 Hz)
Waga brutto	21,38 kg
Waga netto	22,2 kg
Maksymalna średnica pręta	22 mm
Minimalna średnica pręta	12 mm
Prędkość cięcia	≤ 4 sekund
Pojemność zbiornika oleju	Około 1 L (olej hydrauliczny ISO VG46)
Główne funkcje	Gięcie prętów zbrojeniowych, regulowany ogranicznik, szybkie nagrzewanie
Konserwacja i czyszczenie	Codzienne czyszczenie, codzienna kontrola poziomu oleju, coroczna wymiana oleju, kontrola szczotek węglowych co 2 miesiące
Bezpieczeństwo	Obowiązkowe okulary ochronne, odłączyć przed konserwacją, nie używać w obecności materiałów łatwopalnych, wymagane uziemienie
Części zamienne i naprawialność	Szczotki węglowe (standardowe), korek oleju, bloki gięcia, uszczelka
Informacje ogólne	Gwarancja i wsparcie techniczne na www.vevor.com/support ; produkcja: Szanghaj, Chiny

Często zadawane pytania - NRB-22 Vevor

Jak sprawdzić poziom oleju hydraulicznego?

Odłącz urządzenie i pozostaw do ostygnięcia. Wyjmij korek oleju i sprawdź, czy olej sięga dna otworu. W razie potrzeby dolej oleju hydraulicznego ISO VG46. Nigdy nie wyjmuj korka, gdy urządzenie jest gorące.

Jakiego oleju hydraulicznego używać?

Używaj oleju hydraulicznego o lepkości ISO VG46 (np. Shell Tellus 46, Mobil DTE-25, Esso Uni power SQ46). Musi on posiadać właściwości przeciwpienne i przeciwzużyciowe.

Jak wymienić szczotki węglowe?

Odłącz narzędzie. Odkręć osłony szczotek węglowych i wyjmij je. Wymień je, jeśli mają mniej niż 6 mm długości. Zamontuj osłony. Zalecana kontrola co 2 miesiące.

Co zrobić, jeśli moc gięcia spada?

Najpierw sprawdź poziom oleju i stan szczotek węglowych. Jeśli silnik się przegrzewa, pozostaw do ostygnięcia. Sprawdź także dokręcenie śrub obudowy.

Jak ustawić ogranicznik dla dokładnego kąta gięcia?

Przy pierwszym gięciu zaznacz położenie śruby ogranicznika zgodnie z żądanym kątem. Przy kolejnych gięciach wkręć ogranicznik w zaznaczone miejsce, aby uzyskać ten sam kąt.

Czy mogę używać giętarki w deszczu?

Nie, aby uniknąć ryzyka porażenia prądem, nigdy nie używaj urządzenia w deszczu lub wilgotnym środowisku. Upewnij się, że wtyczka jest prawidłowo uziemiona.

Jak odpowietrzyć układ hydrauliczny?

Po uzupełnieniu oleju delikatnie przechyl urządzenie wzdłuż, a następnie ustaw je poziomo. Powtórz kilka razy, aż przestaną pojawiać się pęcherzyki powietrza.

Jak często wymieniać olej hydrauliczny?

Wymieniaj olej co najmniej raz w roku, lub częściej, jeśli jest brudny. Zużyty olej utylizuj zgodnie z lokalnymi przepisami.

Jak wyczyścić giętarkę po użyciu?

Odłącz urządzenie. Załóż rękawice, aby chronić się przed odpryskami. Wyczyść szczotką lub szmatką wszelkie zabrudzenia i opiłki metalu, zwracając uwagę na dolną część tłoka. Nie używaj sprężonego powietrza.

Co zrobić, jeśli pręt zbrojeniowy nie gię się prawidłowo?

Sprawdź, czy średnica pręta mieści się w określonym zakresie (12-22 mm dla NRB-22). Upewnij się, że poziom oleju jest prawidłowy i że tłok całkowicie się cofa po każdym gięciu. Jeśli problem nadal występuje, sprawdź bloki gięcia i śruby.

INSTRUKCJA OBSŁUGI NRB-22 Vevor

Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support

ELEKTRYCZNA GIĘTARKA DO PRĘTÓW ZBROJNYCH

Dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przy opisie produktów to jedynie szacunkowe oszczędności, jakie można zyskać, kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii tych narzędzi. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRYCZNA GIĘTARKA DO PRĘTÓW ZBROJNYCH

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji: www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

INSTRUKCJE BEZPIECZEŃSTWA

Stosowanie

Użyj giętarki do prętów zbrojeniowych NRB-22, NRB-25, RB-16, RN-22, NRB-32 na betonie

tylko pręty wzmacniające.

Ogranicz użycie do wyznaczonych materiałów.

Nie używaj maszyny do zginania bardzo twardych prętów zbrojeniowych. Twarde pręty zbrojeniowe mogą pęknąć i spowodować uszkodzenie narzędzia. Nie zginaj prętów zbrojeniowych.

Twardsze, grubsze lub cieńsze niż określone

Stosuj ochronę oczu

Podczas pracy noś okulary ochronne, okulary ochronne z osłonami bocznymi lub osłonę twarzy za pomocą bendera.

Zapewnij bariery ochronne

Ustaw ekrany bezpieczeństwa, aby chronić współpracowników przed latającymi końcami. Miejsce osłony zabezpiecz pod prętem zbrojeniowym podczas pracy na wysokościach.

Ochrona przed porażeniem prądem

Aby uniknąć możliwego porażenia prądem, nie obsługuj przecinarki mokrymi rękami lub

używaj przecinarki w deszczu lub wilgotnych warunkach. Uważaj na wszystkie linie energetyczne, elektryczne

obwody elektryczne i inne zagrożenia, z którymi możesz się zetknąć, szczególnie te, z którymi możesz się zetknąć

pod powierzchnią lub w inny sposób ukryte przed wzrokiem.

Odłącz narzędzie

Odłącz przecinarkę od gniazdka, gdy nie jest używana oraz podczas czyszczenia, regulacji lub

serwisowania. Nie odłączaj wtyczki od gniazdka ciągnąc za

sznur. Przed podłączeniem zawsze sprawdź, czy przecinarka jest wyłączona.

Uważaj na środowisko

Nie używaj przycinarki w obecności materiałów łatwopalnych (np. farby,

rozcieńczalnik, produkty naftowe, kleje).

Nie używaj przycinarki w dobrze oświetlonym i wolnym od przeszkód miejscu. Operator powinien mieć niezakłócony widok na frez, przy zbrojeniowy i obszar otaczający.

Noś odpowiednią odzież

Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Powstrzymaj długie włosy. Zaleca się używanie kasku ochronnego i butów na gumowej podeszwie. Jeśli założone są rękawice ochronne, należy zachować szczególną ostrożność, aby rękawice nie zostały złapane przez ruchome części.

Trzymaj gości z daleka

Trzymaj wszystkich gości w bezpiecznej odległości od pracy, ochrona i zapobieganie rozpraszaniu uwagi operatora.

Ostrożnie konserwuj przycinarkę

Przed każdym zastosowaniem sprawdź nóż. Mogą to być uszkodzone lub luźne bloki tnące spowodować obrażenia ciała. Trzymaj uchwyt suchy, czysty i wolny od oleju i/lub smaru. Utrzymuj obudowę i tłok w stanie wolnym od brudu i opiłków żelaza. Sprawdź, czy nity są poluzowane lub ich brakuje. Poniższa instrukcja dotyczy konserwacji. Regularnie sprawdzaj przyłącznik, przewód, wtyczkę i przyrządy w regularnych odstępach czasu.

Przechowuj ostrożnie

Jeśli nie używasz giętarki i akcesoriów, przechowuj je w suchym miejscu, niedostępnym dla osób nieupoważnionych.

LISTA PARAMETRÓW

Model	NRB-22 NR	B-25 RB-16		RN-22 NR	B-32
Moc (W)	1500	1500	1000	1500	2000
GW (kg)	21.38		11.73	2022.94	33,6
NW (kg)	22.2	23.65	12.23	20.8	34,6
Prędkość噤ca	4s 5s	4s	4s	4s
Maks. zbrojenie 2	2 mm 25 mm	16 mm 20 mm	32 mm
Minimalne zbrojenie	12 mm 10	mm 6 mm		6mm 20mm

Uwaga: Istnieją dwie wersje napięcia powyższego modelu produktu, odpowiednio, AC220-240V 50 Hz i 120 V 60 Hz, patrz tabliczka znamionowa informacja o produkcie.

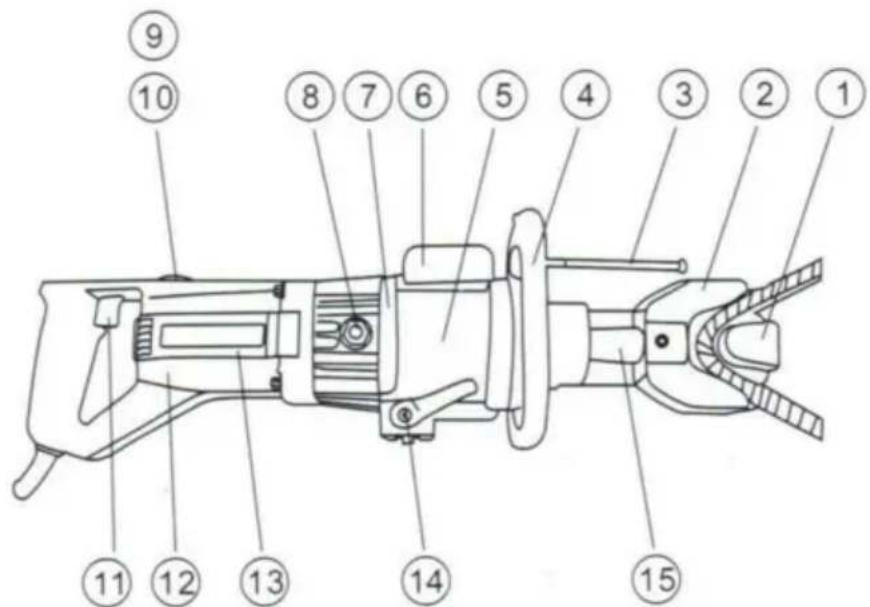

CZĘŚCI I SPECYFIKACJE

NIE.		NIE.NAZWA CZEŚCINAZWA CZEŚCI
1	Głowа	9
2	Zginać bloki	10
3	Regulowany stoper	11
4	Uchwyt boczny (odpinany)	12
5	Cylinder	13
6	Skrzynka na olej	14
7	Obudowa pompy	15
8	Korek oleju

INSTRUKCJE

Przestroga: Oznacza zagrożenia, które mogą skutkować drobnymi obrażeniami ciała i/lub uszkodzeniem produktu.

Pielęgnacja: Wskazuje zagrożenia, które spowodują uszkodzenie produktu.

Kontrole przed użyciem

1. Sprawdź poziom oleju. 2. Sprawdź stan bloków gnących i dokręć śruby bloku gnącego. 3. Sprawdź, czy źródło zasilania jest odpowiednie dla giętarki.

UWAGA: Jeśli napięcie jest zbyt wysokie, silnik się spali. Jeśli napięcie jest zbyt niskie, wygenerowana zostanie niska, niewystarczająca moc. Nigdy nie używaj zasilania prądem stałym.

Wygenerowana zostanie niska, niewystarczająca moc. Nigdy nie używaj zasilania prądem stałym.

4. Sprawdź, czy zasilacz jest prawidłowo uziemiony.

UWAGA: Brak uziemienia zasilania może spowodować porażenie prądem

operatora.

1. Sprawdź, czy przewód nie jest uszkodzony i czy wtyczka nie jest luźna.

Jeśli ma być używany przedłużacz, należy upewnić się, że nie jest uszkodzony

i że jego grubość jest właściwa dla danej długości. Patrz tabela poniżej.

Długosc kabla	110/115 V	230 V
	Rozmiar kabla (AWG)	Średnica nominalna
Do 10 m (33 stop)	16	1,0 mm²
Do 15 m (50 stop)	14	1,25 mm²
Do 30 m (100 stop)	10	1,5 mm²

1. Przed podłączeniem upewnij się, że blokada przycisku jest wyłączona.

Rozgrzewka

W zimne dni rozgrzewaj urządzenie przez 30 ~ 60 sekund, aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok. Powtórz 15 ~ 20 razy.

Regulacja stopera

Funkcja regulowanego ogranicznika utrzymującego zbrojenie w urządzeniu rozgrzewającym w niskich temperaturach przy 30-60 sekund, tak aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust - przycisk, aby wysunąć tłok i zwolnij, gdy to nastąpi, osiągnął pełny skok, powtórz 15-20 razy.

Podczas pierwszego zginania zaznaczyć położenie, przykręcić zgodnie z kątem zgięcia, aby przy następnym razie uzyskać ten sam kąt.

PUNKTY UWAGI

1. Nie zakrywaj otworów wentylacyjnych. OSTROŻNIE: Jeśli zdarzenia dostaną objęte ubezpieczeniem, silnik przegrzeje się i może się spalić. 2. Jeśli temperatura oleju hydraulicznego przekroczy 70°C (158°F), moc spadnie. Przed wznowieniem pracy poczekaj, aż urządzenie ostygnie. (Zachowaj szczególną ostrożność latem, kiedy aluminiowa obudowa pompy nagrzewa się szybciej.)
2. Jeżeli zaobserwujesz spadek mocy i silnik będzie wyjątkowo gorący, sprawdź szczotki węglowe.
3. Pociągnij zawór zwrotny nr 14, aby tłok mógł powrócić całkowicie po każdym zgięciu.

KONSERWACJA I CZYSZCZENIE

Czyść giętarkę codziennie, najlepiej bezpośrednio po użyciu.

UWAGA: Nosić rękawice w celu ochrony dłoni przed odłamkami metalu. Nie używać pistoletu pneumatycznego: piaskowanie powietrzem spowoduje rozprzestrzenienie się opiłków metalu i/lub kurzu, co może uszkodzić układ oddechowy.

1. Odłącz urządzenie. 2. Wytrzyj lub wyszczotkuj wszelki brud i metalowe opiłki. Zwróć szczególną uwagę na dolną część tłoka, gdzie łatwiej gromadzi się brud.

Kontrola poziomu oleju

Ponieważ giętarka jest napędzana hydraulicznie, należy sprawdzać poziom oleju codziennie. Zaniechanie utrzymywania prawidłowego poziomu oleju powoduje spadek ciśnienia i utratę siły zginania.

Uwaga: Olej hydrauliczny jest wysoce łatwopalny. Trzymać z dala od iskier i nagiego płomienia. Nie palić.

Uwaga: Olej hydrauliczny może spowodować zapalenie oczu i skóry. Jeśli

Połknięcie powoduje biegunkę i wymioty.

W przypadku dostania się do oczu, płukać czystą wodą przez co najmniej 15 minut, skonsultuj się z lekarzem. W przypadku kontaktu ze skórą dokładnie umyć mydłem i wodą.

W przypadku połknięcia natychmiast zasięgnąć porady lekarza. Nie rób tego celowo, nie wywołuj wymiotów.

1. Olej powinien być ciepły, ale nie gorący. Rozgrzej urządzenie, jeśli jest zimne.
2. Wyreguluj zatyczkę i wykonaj trzy lub cztery nacięcia, dokładnie zaznaczając, w którym miejscu zbrojenie faktycznie pęka.
3. Ściśnij krótki kawałek pręta zbrojeniowego, zatrzymując się tuż przed jego zerwaniem. Odłącz urządzenie od źródła zasilania.
4. Po założeniu częściowo odciętego pręta zbrojeniowego obróć urządzenie tak, aby korek oleju był odsłonięty najwyżej. (Jeśli urządzenie jest gorące, poczekaj, aż ostygnie.)
5. Wymontować korek wlewu oleju i podkładkę uszczelniającą (uszczelnienie).

Przestroga: Nigdy nie wyjmuj korka oleju, gdy urządzenie jest gorące, gdyż może wytrysnąć olej. 6. Sprawdź, czy poziom oleju sięga dna otworu korka (tj. obudowa pompy jest pełna po brzegi). Jeśli poziom oleju jest za niski, uzupełnij olejem hydraulicznym o masie 20, aby zapobiec ścieraniu. (Stopień lepkości ISO VG46. Np. Olej Shell Tellus 46, olej Mobil DTE-25 LUB Esso uni power SQ46.) 7. Po uzupełnieniu odpowietrzyć instalację. Delikatnie przechylić nóż wzdłuż i ustawić go ponownie w pozycji poziomej. Ponownie doładuj i przechyl w przeciwnym kierunku. Powtarzaj ten proces, aż całe powietrze zostanie usunięte.

Pielęgnacja: Giętarka nie będzie działać prawidłowo, jeśli olej zawiera pęcherzyki powietrza. 8. Wymień podkładkę uszczelniającą (uszczelnienie) i korek. Podłącz przycinarkę do źródła zasilania i całkowicie obsługuj zbrojenie.

Wymiana oleju

Olej hydrauliczny należy wymieniać co najmniej raz w roku, nawet jeśli wcześniej wydaje się brudny.

1. Odłącz urządzenie od źródła zasilania. Wyjmij korek oleju i uszczelnienie. Obróć

giętarkę. Przelej i spuść olej do odpowiedniego pojemnika. Gdy olej przestanie się wydobywać, przechyl giętarkę do tyłu, aby olej uwięziony w obudowie tłoka spłynął na zewnątrz. Gdy obudowa jest pusta, przechyl urządzenie w przeciwnym kierunku, aby opróżnić pozostałości w obudowie pompy.

1. Trzymając otwór spustowy skierowany do góry, powoli napełnij urządzenie świeżym olejem. Wymień wtyczkę i lekko dokręć. Podłącz urządzenie do źródła zasilania i naciśnij drugi tłok lub trzy razy. Odłącz urządzenie i wyjmij korek oleju. Uzupełnij poziom oleju i wymień wtyczkę.
2. Na koniec wykonaj procedurę sprawdzania poziomu oleju. (Kroki 2-8.) Uwaga: Olej hydrauliczny należy utylizować zgodnie z lokalnymi przepisami. Nie wolno wylewać do morza, rzeki, jeziora lub ścieków.

Szczelność śrub

Raz na tydzień lub co 500 cięć należy sprawdzić dokręcenie wszystkich śrub, szczególnie tych mocujących obudowę do cylindra. Skutkiem tego mogą być luźne śruby i utrata mocy.

Szczotki węglowe

Sprawdzaj obie szczotki węglowe przynajmniej raz na dwa miesiące. (Normalna żywotność szczotek wynosi 200 godzin.)

Pielęgnacja: Zużyte szczotki powodują utratę mocy i nagrzewanie się silnika oraz nieodwracalnie uszkadzają komutator twornika.

1. Odłącz urządzenie. 2. Odkręć obie nasadki szczotek i wymień szczotki węglowe. 3. Wymień szczotki, jeśli są krótsze niż 6 cm.
