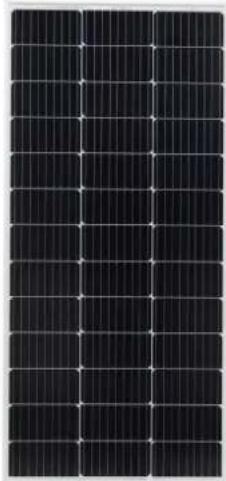

MSMO-200 - Solpanel Mestic - Gratis bruksanvisning och manual

Produkttyp	Fotovoltaisk solpanel
Märke	Mestic
Modell	MSMO-200
Märkeffekt	200 W
Märkspänning	12 V (serie/parallell anpassningsbar för 24 V)
Ytmaterial	Härdat glas
Ram	Aluminium
Kopplingsbox	Inbyggd med föranslutna kablar
Kabellängd	Cirka 1 m (ej exakt specificerat)
Ingående tillbehör	Monteringsfästen, genomföring för tak
Huvudfunktioner	Omvandling av solenergi till el, montering på plan eller lutande yta, serie- eller parallellkoppling för 12V/24V-system
Underhåll och rengöring	Rengör med en mjuk trasa och ett milt rengöringsmedel utspätt i vatten
Säkerhet	Täck panelen vid montering för att undvika kortslutning; demontera inte; använd med en laddningsregulator
Reservdelar och reparerbarhet	Föranslutna kablar som inte kan tas bort; ram och glas kan inte repareras av användaren
Återvinning	Överensstämmer med WEEE-direktivet (2012/19/EU); släng inte i hushållsavfall
Efterlevnad	EMC-direktivet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU)
Avsedd användning	Matning av batterier via en laddningsregulator

Vanliga frågor - MSMO-200 Mestic

Hur installerar jag Mestic MSMO-200 solpanelen?

Välj en plats med lite skugga och en plan, slät yta. Fäst monteringsfästena med en lämplig tätningsmassa eller lim, tryck sedan panelen mot fästena. Se till att luften cirkulerar fritt runt panelen.

Kan jag koppla ihop flera paneler?

Ja, du kan koppla panelerna i serie (för ett 24 V-system) eller parallellt (för ett 12 V-system). Seriekoppla genom att ansluta pluspolen på en panel till minuspolen på nästa. Parallellkoppla genom att ansluta alla pluspoler tillsammans och alla minuspoler tillsammans.

Hur rengör jag solpanelen?

Normalt räcker regn och vind. Om det behövs, använd en mjuk trasa med ett milt rengöringsmedel blandat med 50% vatten. Skrapa inte ytan och rör inte vid det bakre skyddsfilmen.

Vad gör jag om panelen är i skugga?

Skugga minskar energiproduktionen. Välj en så solig plats som möjligt. Även partiell skugga på en cell kan kraftigt minska verkningsgraden.

Måste jag använda en laddningsregulator?

Ja, panelen måste anslutas till ett batteri via en laddningsregulator för att undvika överladdning. Anslut först batteriet till regulatorn, sedan panelen.

Hur drar jag kablarna genom taket?

Borra ett hål på rätt ställe efter att ha kontrollerat att det inte finns andra kablar eller rör. Dra kablarna genom den medföljande takgenomföringen och fäst den med tätningsmassa för att säkerställa täthet.

Vad gör jag vid kortslutning?

Under montering, täck panelen för att undvika ström. Kablarna är föranslutna: koppla inte bort dem och vänd inte på polariteten. Om kortslutning inträffar, koppla bort batteriet och täck panelen.

Hur återvinner jag panelen vid livslut?

Denna produkt omfattas av WEEE-direktivet. Släng den inte i hushållsavfallet. Lämna den till en återvinningsstation för elektronikavfall eller kontakta din kommun.

Är panelen vattentät?

Ja, kopplingsboxen och kablarna är utformade för utomhusbruk. Se till att takgenomföringen är ordentligt tätad med tätningsmassa.

Vad är garantin för Mestic MSMO-200?

Garantin anges inte i bruksanvisningen. Kontakta återförsäljaren eller tillverkaren (EURO ACCESSOIRES) för mer information.

BRUKSANVISNING MSMO-200 Mestic

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfäste

Allmänna instruktioner

Innan du använder denna apparat, läs bruksanvisningen noggrant.

Spara bruksanvisningen för framtida bruk.

Montering

Obs: Så snart solpanelen utsätts för ljus eller solljus, aktiveras terminalerna i kopplingsdosan. För att undvika kortslutningar vid montering och anslutning av solpanelerna kan du vrida panelerna bort från ljuset eller täcka dem så att de inte producerar el under monteringsprocessen. Ta bort locket när anslutningen är klar.

Allmänna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Försök aldrig att demontera panelen.
3. Undvik borrning eller svetsning i ramen där det är möjligt.
4. Använd inte vassa metallverktyg eller andra föremål som kan repa panelens yta.
5. Montera panelen horisontellt eller vertikalt med kopplingsdosan högst upp.
6. Välj en plats för panelen med så lite skugga som möjligt. Tänk på att om solpanelen är skuggad kommer uteffekten att minska.
7. Montera panelen så att luften kan cirkulera fritt runt den.
8. De medföljande kablarna är redan anslutna för dig i kopplingsdosan. Koppla inte bort den eller byt plus- och minus-terminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet för att se till att det fungerar normalt.

Fastställande av plats:

1. Bestäm platsen för installation av solpanelen genom att placera den på önskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera förläggandet av dina ledningar innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats fäster du panelerna på önskad plats med fästena, med lämpligt monteringsförseglingsmedel eller lim. Följ instruktionerna på förpackningen för respektive produkt.

2. Obs! Se till att ytan på vilken fästena är placerade är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt. Tätningsmedel eller lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning på monteringsytan genom att applicera en jämn, kontinuerlig remsa i åsarna längst ner på monteringsfästena. Volymen av tätningsmedlet eller limmet bör vara större än åsarna.
4. Tryck ner panelen jämnt och försiktigt på den valda platsen.
5. Ta bort överflödigt tätningsmedel eller lim.
6. Låt tätningsmedlet eller limmet torka ordentligt. Följ instruktionerna på förpackningen för respektive produkt för detta.
7. Obs: Dubbelkolla helst panelens mått med monteringsfästena och den valda platsen för att undvika fel. Tätningsmedlet eller limmet är mycket svårt att ta bort efter applicering.

Dragning av kablar:

1. Innan du kan installera takgenomföringen, hitta den lämpligaste platsen för dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns några andra kablar, rör, etc. på den plats du vill borra.
2. När du är säker på vad din ingångspunkt är, borra hål av rätt storlek.
3. Kontrollera att kablarna är genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan på vilken takgenomföringen är placerad är ren, fri från fett och damm och torr. Vi rekommenderar att du ruggar upp ytan först innan du avfettar den ordentligt.
5. Applicera en jämn, kontinuerlig remsa av tätningsmedel eller lim på undersidan av kabelgenomföringen och fäst den på monteringsvtan, se till att de borrade hålen är helt täckta.
6. När tätningsmedlet eller limmet har härdat kan du också applicera ett tätningsmedel för att säkerställa en vattentät tätning runt kabelgenomföringen.

Obs: En solpanel måste anslutas till ett batterisystem via en laddningsregulator. För korrekt installation, följ instruktionerna som medföljer produkten.

Serie- och parallellanslutning

Om mer än en panel används kan de anslutas antingen i serie eller parallellt.

Parallel:

För att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

För att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i serie genom att ansluta en panels plus till minus på nästa panel.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medföljande kablarna har redan anslutits åt dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhåll

1. Normalt räcker det med normal nederbörd och vind för att hålla modulglaset rent. Vid behov kan du rengöra glaset med en mjuk trasa med ett milt rengöringsmedel och 50 % vatten.
2. Obs: Skada inte skyddsfilmen på baksidan av solpanelerna.

Återvinning

Denna produkt har symbolen för avfallssortering som elektrisk och elektronisk utrustning. Detta innebär att denna produkt måste hanteras i enlighet med EU-direktiv (2012/19/EU) för att kunna återvinnas eller demonteras för att minimera dess påverkan på miljön. För mer information, kontakta dina lokala eller regionala myndigheter. Elektroniska produkter som inte ingår i sorteringsprocessen för avfall är potentiellt farliga för miljön och människors hälsa på grund av förekomsten av farliga ämnen.

Försäkran om överensstämmelse

Härmed förklarar EURO ACCESSOIRES Satt enheten MSMO-75/-100/-120/-140/-160/-180/-200, uppfyller alla grundläggande krav och andra relevanta föreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lågspänningsdirektivet (2014/35/EU). Om du behöver en fullständig försäkran om överensstämmelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.
