Produkttype	Fotovoltaisk solpanel
Mærke	Mestic
Model	MSMO-200
Nominel effekt	200 W
Nominel spænding	12 V (kan tilpasses i serie/parallel til 24 V)
Overflademateriale	Hærdet glas
Ramme	Aluminium
Tilslutningsboks	Integreret med forudtilsluttede kabler
Kabellængde	Ca. 1 m (ikke nøjagtigt specificeret)
Medfølgende tilbehør	Monteringsbeslag, taggennemføring
Hovedfunktioner	Omdannelse af solenergi til elektricitet, montering på flad eller skrå overflade, serie- eller parallelforbindelse til 12V/24V-systemer
Vedligeholdelse og rengøring	Rengør med en blød klud og et mildt rengøringsmiddel fortyndet i vand
Sikkerhed	Dæk panelet under montering for at undgå kortslutninger; må ikke skilles ad; brug med en laderegulator
Reservedele og reparationsmuligheder	Forudtilsluttede kabler kan ikke afmonteres; ramme og glas kan ikke repareres af brugeren
Genbrug	Overholder WEEE-direktivet (2012/19/EU); må ikke smides i husholdningsaffaldet
Overensstemmelse	EMC-direktivet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU)
Tilsigtet anvendelse	Strømforsyning af batterier via en laderegulator

Ofte stillede spørgsmål - MSMO-200 Mestic

Hvordan installerer jeg Mestic MSMO-200 solpanelet?

Vælg et sted med lidt skygge og en plan overflade. Fastgør monteringsbeslagene med en egnet mastiks eller lim, og tryk derefter panelet fast på beslagene. Sørg for, at luften kan cirkulere frit omkring panelet.

Kan jeg tilslutte flere paneler sammen?

Ja, du kan forbinde panelerne i serie (til et 24 V-system) eller parallelt (til et 12 V-system). I serie forbindes plus fra et panel til minus på det næste. Parallelt forbindes alle plus sammen og alle minus sammen.

Hvordan rengør jeg solpanelet?

Normalt er regn og vind tilstrækkeligt. Hvis nødvendigt, brug en blød klud med et mildt rengøringsmiddel blandet med 50% vand. Rids ikke overfladen og rør ikke ved den bagerste beskyttelsesfilm.

Hvad gør jeg, hvis panelet er i skygge?

Skygge reducerer energiproduktionen. Vælg et sted, der er så solrigt som muligt. Selv delvis skygge på en celle kan reducere ydelsen betydeligt.

Skal jeg bruge en laderegulator?

Ja, panelet skal tilsluttes et batteri via en laderegulator for at undgå overopladning. Tilslut først batteriet til regulatoren, derefter panelet.

Hvordan fører jeg kablerne gennem taget?

Bor et hul på det rigtige sted efter at have kontrolleret, at der ikke er andre kabler eller rør. Før kablerne gennem den medfølgende taggennemføring, og fastgør den med mastiks for at sikre tæthed.

Hvad gør jeg ved kortslutning?

Under montering skal panelet dækkes for at undgå strøm. Kablerne er forudtilsluttet: afbryd dem ikke og vend ikke polariteten. Hvis der opstår kortslutning, afbryd batteriet og dæk panelet.

Hvordan genbruger jeg panelet ved endt levetid?

Dette produkt er underlagt WEEE-direktivet. Smid det ikke i husholdningsaffaldet. Aflever det på en indsamlingsplads for elektronikaffald eller kontakt din kommune.

Er panelet vandtæt?

Ja, tilslutningsboksen og kablerne er designet til udendørs brug. Sørg for, at taggennemføringen er godt tætnet med mastiks.

Hvad er garantien for Mestic MSMO-200?

Garantien er ikke angivet i vejledningen. Kontakt forhandleren eller producenten (EURO ACCESSOIRES) for yderligere oplysninger.

BRUGSANVISNING MSMO-200 Mestic

Læs betjeningsvejledningen omhyggeligt, før du bruger apparatet.

Bemærk: Så snart solpanelet udsættes for lys eller sollys, får klemmerne i samledåsen strøm. For at undgå kortslutninger ved montering og tilslutning af solpanelerne, kan du vende panelerne væk fra lyset eller dække dem til, så de ikke producerer strøm under monteringsprocessen. Fjern dækslet, når tilslutningen er fuldført.

Generel samlevejledning:

1. Monter altid panelet på en lige og plan overflade. Panelet må ikke bøjes eller vrides.
2. Forsøg aldrig at skille panelet ad.
3. Undgå så vidt muligt at bore eller svejse i rammen.
4. Brug ikke skarpt metalværktøj eller andre genstande, der kan ridse panelets overflade.
5. Monter panelet vandret eller lodret med samledåsen øverst.
6. Vælg et sted til panelet med så lidt skygge som muligt. Husk, at hvis solpanelet er i skygge, vil strømudbyttet falde.
7. Monter panelet, så luften kan cirkulere frit omkring det.
8. De medfølgende kabler er allerede tilsluttet for i samledå Du må ikke frakoble den eller bytte om på plus- og minuspolerne.
9. Tilslut altid batteriet til laderegulatoren, før du tilslutter solcellemodulet.
10. Tjek systemet regelmæssigt for at sikre, at det fungerer normalt.

Bestemmelse af placering:

1. Bestem, hvor solpanelet skal monteres, ved at placere det på det ønskede sted.
2. Marker denne placering, og kontroller, at der er plads nok omkring panelet.
3. Planlæg, hvordan ledningerne skal lægges, før du går i gang med monteringen.

Montering:

1. Når du har kontrolleret dit monteringssted, fastgør du panelerne til det ønskede sted med beslagene ved hjælp af passende monteringsforsegling eller lim. Følg instruktionerne på emballagen til det pågældende produkt.

2. Bemærk: Sørg for, at overfladen, som beslagene placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt. Fugemasse eller lim i et rent, tørt miljø.

3. Sørg for, at klæbemidlet danner en god forsegling på monteringsoverfladen ved at påføre en jævn, kontinuerlig strimmel i rillerne i bunden af monteringsbeslagene. Fugemassens eller limens volumen skal være større end rillerne.

4. Tryk panelet jævnt og forsigtigt ned på det valgte sted.
5. Fjern overskydende fugemasse eller lim.
6. Lad fugemassen eller limen tørre grundigt. Følg anvisningerne på emballagen til det pågældende produkt for at gøre dette.
7. Bemærk: Dobbelttjek panelets mål med monteringsbeslagene og den valgte placering for at undgå fejl. Forseglingen eller klæbemidlet er meget svært at fjerne, når det først er påført.

Kabelfremføring:

1. Før du kan installere taggennemføringen, skal du finde det bedst egnede sted til dine strømkabler, der skal føres gennem taget. Før du borer, skal du igen kontrollere, at der ikke er andre kabler, rør osv, på det sted, du vil bore.
2. Når du er sikker på, hvor indgangen er, skal du bore huller i den rigtige størrelse.
3. Kontroller, at kablerne er ført gennem kabelhullerne i taggennemføringen, og før kablerne gennem de borede huller i taget til den ønskede placering.
4. Bemærk: sørg for, at overfladen, som taggennemføringen placeres på, er ren, fri for fedt og støv og tør. Vi anbefaler, at du først forbereder overfladen, før du affedter den grundigt.
5. Påfør en jævn, sammenhængende strimmel fugemasse eller lim på undersiden af kabelgennemføringen, og fastgør den til monteringsoverfladen, så de borede huller er helt dækket.
6. Når tætningsmassen eller limen er hærdet, kan du også påføre en tætningsmasse for at sikre en vandtæt forsegling omkring kabelgennemføringen.

Bemærk: Et solpanel skal forbindes til et batterisystem via en laderegulator. For korrekt installation skal du følge de instruktioner, der følger med produktet.

Hvis der bruges mere end et panel, kan de forbindes enten i serie eller parallelt.

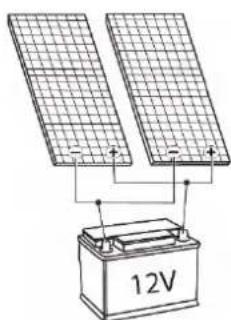

Parallelt:

Sådan tilsluttes 2 solpaneler i et 12 V-system skal panelerne forbindes parallelt ved at forbinde plus til plus og minus til minus.

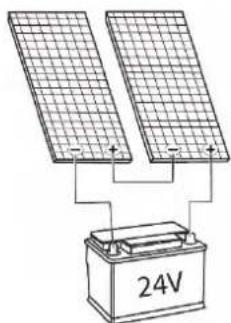

Serie:

Sådan tilsluttes 2 solpaneler i et 24 V-system skal panelerne forbindes i serie. ved at forbinde plus på et panel med minus på det næste panel.

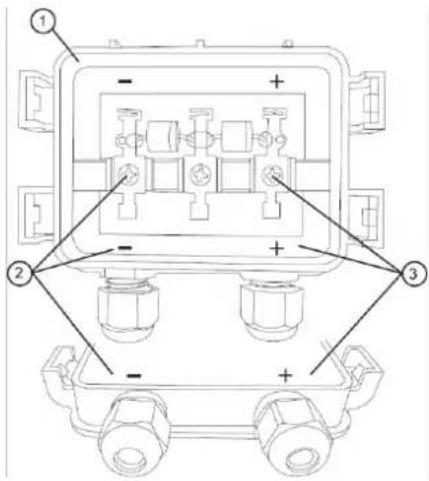

Åbn samledåsen ved forsigtigt at løsne tapperne med en skruetrækker.

Bemærk venligst: De medfølgende kabler er allerede tilsluttet for dig i tilslutningsboksen. Afbryd ikke denne og skift ikke plus- og minusforbindelserne.

Vedligeholdelse

1. Normalt er normal nedbør og vind nok til at holde modulglasset rent. Hvis det er nødvendigt, kan du rengøre glasset med en blød klud med et mildt rengøringsmiddel og 50% vand.

2. Bemærk: Beskyttelsesfilmen på bagsiden af solpanelerne må ikke beskadiges.

Genbrug

Dette produkt bærer det selektive sorteringssymbol for bortskaffelse af elektrisk og elektronisk udstyr. Det betyder, at dette produkt skal håndteres i henhold til EU-direktiv (2012/19/EU) for at blive genbrugt eller demonteret for at minimere dets påvirkning af miljøet. For yderligere information kan du kontakte dine lokale eller regionale myndigheder. Elektroniske produkter, der ikke indgår i den selektive sorteringsproces, er potentielt farlige for miljøet og helbredet på grund af tilstedeværelsen af farlige stoffer.

Herved erklærer EURO ACCESSOIRES, at enheden MSMO-75/-100/-120/-140/-160/-180/-200, følger alle grundlæggende krav og andre relevante forskrifter, der er anført i det europæiske direktiv for elektromagnetisk kompatibilitet (2014/30/EU) og lavspændingsdirektivet (2014/35/EU). Hvis du har brug for en fuldstændig overensstemmelseserklæring, kan du kontakte adressen angivet på bagsiden af denne vejledning.

SVENSKA

Pluss og minus tilkoblingsvisning:
