Produkttyp	Photovoltaik-Solarmodul
Marke	Mestic
Modell	MSMO-200
Nennleistung	200 W
Nennspannung	12 V (serien-/parallelschaltbar für 24 V)
Oberflächenmaterial	Gehärtetes Glas
Rahmen	Aluminium
Anschlussdose	Integriert mit vorverdrahteten Kabeln
Kabellänge	Ca. 1 m (nicht genau angegeben)
Mitgeliefertes Zubehör	Montagehalterungen, Dachdurchführung
Hauptfunktionen	Umwandlung von Sonnenenergie in Strom, Montage auf ebener oder geneigter Fläche, Reihen- oder Parallelschaltung für 12V/24V-Systeme
Wartung und Reinigung	Mit einem weichen Tuch und einem milden, in Wasser verdünnten Reinigungsmittel reinigen
Sicherheit	Abdecken des Panels bei der Montage, um Kurzschlüsse zu vermeiden; nicht zerlegen; mit einem Laderegler verwenden
Ersatzteile und Reparierbarkeit	Vorgefertigte Kabel nicht abnehmbar; Rahmen und Glas nicht vom Benutzer reparierbar
Recycling	Entspricht der WEEE-Richtlinie (2012/19/EU); nicht im Hausmüll entsorgen
Konformität	EMV-Richtlinie (2014/30/EU) und Niederspannungsrichtlinie (2014/35/EU)
Verwendungszweck	Stromversorgung von Batterien über einen Laderegler

Häufig gestellte Fragen - MSMO-200 Mestic

Wie installiere ich das Solarmodul Mestic MSMO-200?

Wählen Sie einen wenig schattigen Standort mit einer geraden und ebenen Oberfläche. Befestigen Sie die Montagehalterungen mit einem geeigneten Dichtmittel oder Kleber und drücken Sie das Panel auf die Halterungen. Stellen Sie sicher, dass die Luft frei um das Panel zirkulieren kann.

Kann ich mehrere Panels miteinander verbinden?

Ja, Sie können die Panels in Reihe (für ein 24-V-System) oder parallel (für ein 12-V-System) schalten. In Reihe verbinden Sie den Pluspol eines Panels mit dem Minuspol des nächsten. Parallel verbinden Sie alle Pluspole miteinander und alle Minuspole miteinander.

Wie reinige ich das Solarmodul?

Normalerweise reichen Regen und Wind aus. Falls nötig, verwenden Sie ein weiches Tuch mit einem milden, zu 50 % mit Wasser gemischten Reinigungsmittel. Kratzen Sie nicht an der Oberfläche und berühren Sie nicht die schützende Rückseitenfolie.

Was tun, wenn das Panel im Schatten liegt?

Schatten reduziert die Energieproduktion. Wählen Sie einen möglichst sonnigen Standort. Selbst ein teilweiser Schatten auf einer Zelle kann die Leistung stark reduzieren.

Muss ich einen Laderegler verwenden?

Ja, das Panel muss über einen Laderegler an eine Batterie angeschlossen werden, um eine Überladung zu vermeiden. Schließen Sie zuerst die Batterie an den Regler an, dann das Panel.

Wie führe ich die Kabel durch das Dach?

Bohren Sie ein Loch an der richtigen Stelle, nachdem Sie geprüft haben, dass keine anderen Kabel oder Rohre vorhanden sind. Führen Sie die Kabel durch die mitgelieferte Dachdurchführung und dichten Sie diese mit Dichtmittel ab, um die Abdichtung zu gewährleisten.

Was tun bei einem Kurzschluss?

Decken Sie das Panel während der Montage ab, um Stromfluss zu vermeiden. Die Kabel sind vorkonfektioniert: Trennen Sie sie nicht und vertauschen Sie nicht die Polarität. Bei einem Kurzschluss trennen Sie die Batterie und decken Sie das Panel ab.

Wie recycelt man das Panel am Ende seiner Lebensdauer?

Dieses Produkt unterliegt der WEEE-Richtlinie. Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für Elektroschrott oder kontaktieren Sie Ihre Gemeindeverwaltung.

Ist das Panel wasserdicht?

Ja, die Anschlussdose und die Kabel sind für den Außeneinsatz ausgelegt. Stellen Sie sicher, dass die Dachdurchführung mit Dichtmittel gut abgedichtet ist.

Wie ist die Garantie für das Mestic MSMO-200?

Die Garantie ist in der Anleitung nicht angegeben. Kontaktieren Sie den Händler oder Hersteller (EURO ACCESSOIRES) für weitere Informationen.

BEDIENUNGSANLEITUNG MSMO-200 Mestic

1. Anschlusskasten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch. Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskasten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweißen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen könnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskasten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst wenig Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskasten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß funktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollte größer sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge dabei die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber lässt sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelführung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Löcher in der richtigen Größe.
3. Überprüfe, ob die Kabel durch die Kabellöcher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgehärtet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

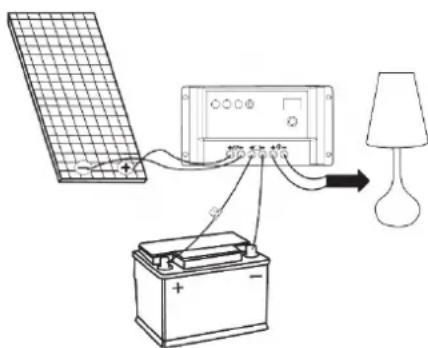

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

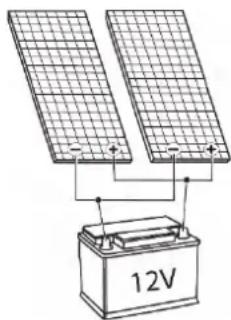

Um 2 Solarmodule in einem 12-V-System anzuschließen, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

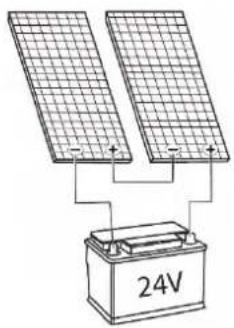

Um 2 Solarmodule in einem 24-V-System anzuschließen, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nächsten Moduls verbindest.

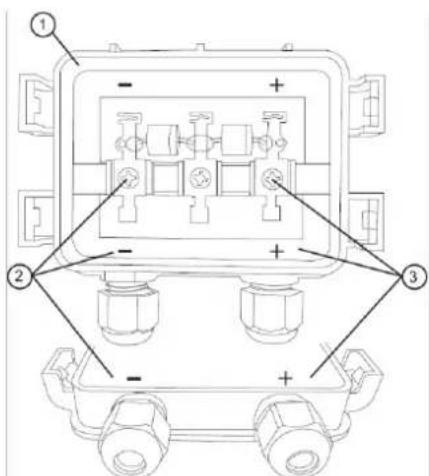

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50 % Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschädigt wird.

Richtige Einweg-Methode von dieses Produktes.

Diese Kennzeichnung zeigt an, dass dieses Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollte (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recyceln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sie bitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugeben. So kann das Gerät umweltschonend recycelt werden.

Konformitätserklärung

Hiermit erklärt die Firma EURO ACCESSOIRES, dass sich das Gerät MSMO-75/-100/-120/-140/-160/-180/-200 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befin det. Brauchen Sie eine völlige Konformitätserklärung, bitte nehmen Sie Kontakt auf mit die Adresse am Rückseite diese Bedienungshinweise.
