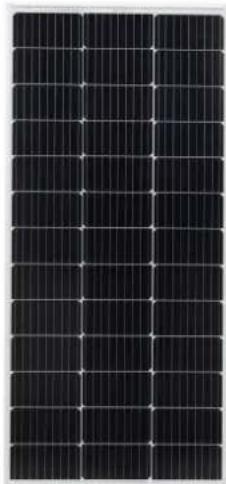

MSMO-200 - Panel solar Mestic - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel solar fotovoltaico
Marca	Mestic
Modelo	MSMO-200
Potencia nominal	200 W
Tensión nominal	12 V (adaptable en serie/paralelo para 24 V)
Material de la superficie	Vidrio templado
Marco	Aluminio
Caja de conexiones	Integrada con cables preconectados
Longitud de los cables	Aproximadamente 1 m (no especificado exactamente)
Accesorios incluidos	Soportes de montaje, pasamuros de techo
Funciones principales	Conversión de energía solar en electricidad, montaje en superficie plana o inclinada, conexión en serie o paralelo para sistemas 12V/24V
Mantenimiento y limpieza	Limpiar con un paño suave y un detergente suave diluido en agua
Seguridad	Cubrir el panel durante el montaje para evitar cortocircuitos; no desmontar; utilizar con un regulador de carga
Piezas de repuesto y reparabilidad	Cables preconectados no desmontables; marco y vidrio no reparables por el usuario
Reciclaje	Conforme a la directiva RAEE (2012/19/UE); no tirar a la basura doméstica
Conformidad	Directivas EMC (2014/30/UE) y baja tensión (2014/35/UE)
Uso previsto	Alimentación de baterías a través de un regulador de carga

Preguntas frecuentes - MSMO-200 Mestic

¿Cómo instalar el panel solar Mestic MSMO-200?

Elija una ubicación poco sombreada con una superficie recta y plana. Fije los soportes de montaje con masilla o pegamento adecuado, luego presione el panel sobre los soportes. Asegúrese de que el aire circule libremente alrededor del panel.

¿Puedo conectar varios paneles juntos?

Sí, puede conectar los paneles en serie (para un sistema de 24 V) o en paralelo (para un sistema de 12 V). En serie, conecte el positivo de un panel al negativo del siguiente. En paralelo, conecte todos los positivos juntos y todos los negativos juntos.

¿Cómo limpiar el panel solar?

Normalmente, la lluvia y el viento son suficientes. Si es necesario, use un paño suave con un detergente suave mezclado al 50% con agua. No rasque la superficie ni toque la película protectora trasera.

¿Qué hacer si el panel está a la sombra?

La sombra reduce la producción de energía. Elija una ubicación lo más soleada posible. Incluso una sombra parcial en una celda puede disminuir fuertemente el rendimiento.

¿Debo usar un regulador de carga?

Sí, el panel debe conectarse a una batería a través de un regulador de carga para evitar la sobrecarga. Conecte primero la batería al regulador, luego el panel.

¿Cómo pasar los cables a través del techo?

Perfore un agujero en el lugar correcto después de verificar que no haya otros cables o tuberías. Pase los cables a través del pasamuros de techo suministrado, luego fíjelo con masilla para asegurar la estanqueidad.

¿Qué hacer en caso de cortocircuito?

Durante el montaje, cubra el panel para evitar cualquier corriente. Los cables están preconectados: no los desconecte ni invierta las polaridades. Si se produce un cortocircuito, desconecte la batería y cubra el panel.

¿Cómo reciclar el panel al final de su vida útil?

Este producto está sujeto a la directiva RAEE. No lo tire con la basura doméstica. Llévelo a un punto de recogida de residuos electrónicos o contacte a su ayuntamiento.

¿El panel es estanco?

Sí, la caja de conexiones y los cables están diseñados para uso exterior. Asegúrese de que el pasamuros de techo esté bien sellado con masilla.

¿Cuál es la garantía del Mestic MSMO-200?

La garantía no está especificada en el manual. Contacte al distribuidor o al fabricante (EURO ACCESSOIRES) para más información.

MANUAL DE USUARIO MSMO-200 Mestic

1. Caja de conexiones
2. Cables
3. Conducto para el tejado
4. Soporte de montaje

Instrucciones generales

Antes de utilizar este aparato, lee atentamente el manual de instrucciones.

Guarda el manual para su uso posterior.

Montaje

Nota: En cuanto el panel solar se expone a la luz o al sol, los bornes de la caja de conexiones se activan. Para evitar cortocircuitos a la hora de montar y conectar paneles solares, puedes retirar los paneles de la luz o cubrirlos para que no produzcan electricidad durante el proceso de montaje. Retira la cubierta cuando hayas finalizado la conexión.

Instrucciones generales de montaje:

1. Monta siempre el panel sobre una superficie recta y plana. No dobles ni retuerzas el panel.
2. No intentes nunca desmontar el panel.
3. Evita en lo posible taladrar o soldar en el bastidor.
4. No utilices herramientas metálicas afiladas u otros objetos que puedan rayar la superficie del panel.
5. Instala el panel horizontal o verticalmente con la caja de conexiones en la parte superior.
6. Elige una ubicación para el panel con la menor sombra posible. Ten en cuenta que si el panel solar está a la sombra, la potencia de salida disminuirá.
7. Monta el panel de modo que el aire pueda circular libremente a su alrededor.
8. Los cables suministrados ya están conectados en la caja de conexiones. No los desconectes ni intercambies los terminales positivo y negativo.
9. Conecta siempre la batería al regulador de carga antes de conectar el módulo solar.
10. Comprueba el sistema con regularidad para asegurarte de que funciona con normalidad.

Determina la ubicación:

1. Determina la ubicación para instalar el panel solar, colocándolo en el lugar deseado.
2. Marca esta ubicación y comprueba que hay espacio suficiente alrededor del panel.
3. Planifica el tendido del cableado antes de proceder a la instalación.

Montaje:

1. Una vez comprobada la ubicación de montaje, fija los paneles en el lugar deseado con los soportes, utilizando el sellador o pegamento de montaje adecuado. Sigue las instrucciones del envase del producto correspondiente.

2. Nota: asegúrate de que la superficie sobre la que se colocan los soportes está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo. Aplica sellador o pegamento en un entorno limpio y seco.

3. Asegúrate de que el adhesivo forma un buen sello en la superficie de montaje aplicando una tira uniforme y continua en las crestas de la parte inferior de los soportes de montaje. El volumen del sellador o de la cola debe ser mayor que el de las crestas.
4. Presiona uniformemente y con cuidado el panel hacia abajo en el lugar seleccionado.
5. Retira el exceso de sellador o pegamento.
6. Deja que el sellador o el pegamento se sequen bien. Para ello, sigue las instrucciones del envase del producto correspondiente.
7. Nota: Es preferable volver a comprobar las dimensiones del panel con los soportes de montaje y la ubicación elegida para evitar errores. El sellador o adhesivo es muy difícil de retirar una vez aplicado.

Paso de cables:

1. Antes de instalar la penetración en el tejado, busca la ubicación más adecuada para que los cables eléctricos atraviesen el tejado. Antes de taladrar, comprueba de nuevo que no hay otros cables, tuberías, etc. en el lugar donde deseas taladrar.
2. Una vez que estés seguro de cuál es tu punto de entrada, perfora agujeros del tamaño adecuado.
3. Comprueba que los cables pasan a través de los orificios para cables en el conducto para el tejado y pasa los cables a través de los orificios perforados en el tejado hasta la ubicación deseada.
4. Nota: asegúrate de que la superficie sobre la que colocas el conducto para el tejado está limpia, sin grasa y polvo, y seca. Recomendamos que desbastes primero la superficie antes de desengrasarla a fondo.
5. Aplica una tira uniforme y continua de sellador o pegamento en la parte inferior del conducto del cable y fijalo a la superficie de montaje, asegurándote de que los orificios perforados queden completamente cubiertos.
6. Una vez seco el sellador o el pegamento, también puedes aplicar un sellador para garantizar un cierre hermético alrededor del conducto para el tejado del cable.

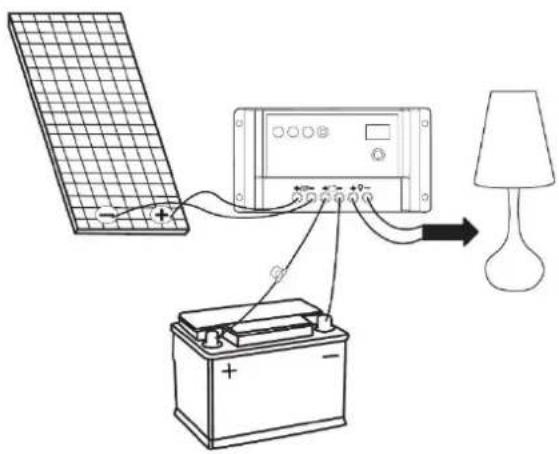

Nota: Debes conectar un panel solar a un sistema de baterías mediante un regulador de carga. Para una correcta instalación, sigue las instrucciones suministradas con el producto.

Conexión en serie y en paralelo

Si utilizas más de un panel, puedes conectarlos en serie o en paralelo.

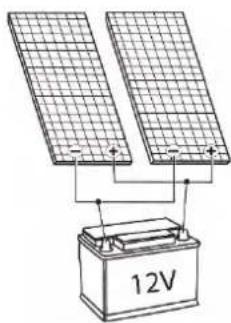

En paralelo:

Para conectar 2 paneles solares en un sistema de 12 V, conecta los paneles en paralelo conectando el positivo al positivo y el negativo al negativo.

En serie:

Para conectar 2 paneles solares en un sistema de 24 V, conecta los paneles en serie conectando el positivo de un panel al negativo del siguiente.

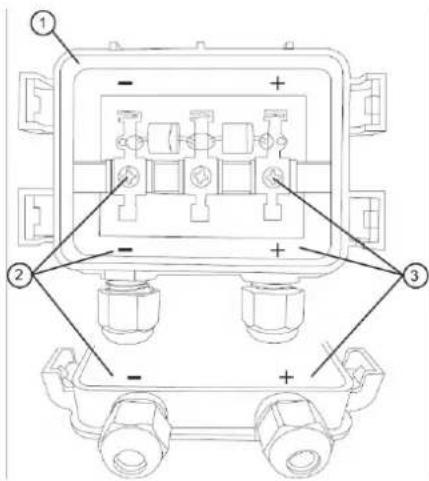

Vista de las conexiones en los polos positivos y negativos:

Abre la caja de conexiones aflojando suavemente las lengüetas con un destornillador.

1. Caja de conexiones
2. Polo negativo y conexión
3. Polo positivo y conexión

Tenga en cuenta: Los cables suministrados ya están conectados en la caja de conexiones. No lo desconecte ni intercambie las conexiones más y menos.

Mantenimiento

1. Normalmente, la lluvia normal y el viento bastan para mantener limpio el cristal del módulo. Si es necesario, puedes limpiar el cristal con un paño suave con un detergente suave y un 50 % de agua.
2. Nota: No dañes la película protectora de la parte posterior de los paneles solares.

Reciclaje

Este producto lleva el símbolo de clasificación selectiva para residuos de equipos eléctricos y electrónicos. Esto significa que este producto debe manipularse de acuerdo con la Directiva europea (2012/19/EU) para su reciclaje y desmontaje, minimizando así su impacto en el medio ambiente. Para obtener más información, póngase en contacto con las autoridades locales o regionales. Los productos electrónicos no incluidos en el proceso de clasificación selectiva son potencialmente peligrosos para el medio ambiente y la salud humana debido a la presencia de sustancias peligrosas.

Declaración de conformidad

Por la presente, EURO ACCESSOIRES declara que el dispositivo MSMO-75/-100/-120/-140/-160/-180/-200 cumple todos los requisitos básicos y otras regulaciones relevantes enumeradas en la directiva europea de compatibilidad electromagnética (2014/30/EU) y la directiva de baja tensión (2014/35/EU). Si necesita una declaración de conformidad completa, puedecomunicarse con la dirección que figura en la parte posterior de este manual.
