BRUKSANVISNING HR 46 SH MARINA

Motorolje: Se bruksanvisningen medlevert av motorfabrikanten.

Se bruksanvisningen medlevert av motorfabrikanten.

Drivgirer

Översättning av originalinstruktionerna

Vid bruk av gräsklippare gäller följande grundläggande säkerhetsanvisningar för att skydda mot risken för skador:

• Läs och följ bruksanvisningen.
• Bevara denna användarhandbok för framtida bruk eller för framtida ägare.
• Observera säkerhetsanvisningarna och varningsskyltarna på maskinen.

Användare

• Barn och ungdomar under 16 år som inte är förtroliga med användarinstruktionerna får inte använda maskinen. De lokala lagföreskrifterna kan fastställa en minimiålder.
• Bär alltid långa och åtsmitande byxor liksom robusta och halksäkra skodon.

Arbetsområde

• Undersök hela det terrängområde som ska klippas noggrant. Avlägsna alla främmande objekt såsom stenar, pinnar, metalltråd, ben o.s.v.
• Använd inte gräsklipparen om det finns människor (varning: barn) eller djur (uppmärksamma även smådjur i gräset) i närheten.

Arbetstid

• Observera nationella tidsrestriktioner för klippning av gräsmattor (bullerskydd). Se användarhandboken för tillåtna arbetstider.
• Använd endast gräsklipparen under dagsljus eller om området är bra upplyst.

Användning

• Inspektera alltid gräsklipparen visuellt före bruk.
• Inspektera alltid maskinen visuellt före bruk för att säkerställa att skärbladen, deras hållare och fästskruvarna inte är utslitna eller skadade. Ersätt samtliga skärblad och fästskruvar i samband med ett ev. byte för att upprätthålla korrekt jämvikt hos maskinen.
• Använd aldrig gräsklipparen om säkerhetsanordningar är defekta eller skadade eller om säkerhetsanordningar såsom utkast eller uppsamlingssäck saknas.

• Stäng av motorn och frånkoppla tändstiftskontakten:

• Innan du åtgärdar ev. blockeringar eller rensar röret.

• Efter att ha slagit emot ett främmande föremål.
• Om maskinen börjar att vibrera på ett onormalt sätt.

- Se till att samtliga muttrar, bultar och skruvar är ordentligt åtdragna för att säkerställa att maskinen fungerar på ett säkert sätt.

- Kontrollera regelbundet att uppsamlingssäcken inte påvisar slitage eller skador.

Innan du utför något som helst arbete på ma- skinen:

- Stäng av motorn, vänta tills skärbladet stannat och dra ur tändstiftskontakten.

• Skadade eller utslitna delar måste genast bytas ut.
• Använd endast gräsklipparen i det tekniska tillstånd som fastställts av tillverkaren.
• Gräsklipparens användare är ansvarig för eventuella skador som åsamkas andra personer eller deras egendom.
• Stäng av motorn när du går över andra ytor än de gräsmattor som ska klippas.
• Starta inte motorn när du befinner dig framför utstötarröret (gräsklippare med lateralt utstötarrör).
• Använd endast gräsklipparen på gräsmattor.
• Avaktivera inte gräsklipparens säkerhets- och skyddsanordningar.
• Skärbladet måste kunna rotera helt fritt för att gräsklipparen ska kunna startas.
• Om gräsklipparen måste lyftas upp för att startas, måste skärbladet vara vänt bort från användaren.
• Håll händer och fötter borta från de roterande delarna.
• Gräsklipparen får endast användas i enlighet med säkerhetsavståndet som ges av handtagets stång.
• Se till att du står stabilt med fötterna på marken.
• Lyft aldrig upp eller transportera maskinen när motorn är igång. Vänta tills gräsklipparen står stilla och dra ur tändstiftskontakten.
• Klipp alltid gräset tvärgående i en sluttning. Använd aldrig gräsklipparen i uppförs- eller nerförsbackens riktning eller på sluttningar med en lutning på över 15°.
• Var försiktig när du ändrar riktning eller klipper bakåt.
• Kör gräsklipparen endast i gående takt.
• Håll utstötarröret och motorn fri från blad, gräs och spilld olja.
• Lämna inte gräsklipparen utan tillsyn.

Fara! Bensinen är ytterst lättantändlig!

• Lagra endast bensinen i avsedda dunkar.

• Fyll endast på bensin utomhus. Röka inte under tiden du fyller på bensin.

• Det är förbjudet att öppna tanklocket eller tillsätta bensin när motorn är igång eller när maskinen är varm.

• Det är förbjudet att starta motorn om bensinen runnit över. Maskinen måste rengöras och den får inte startas förrän all bensinånga skingrats.
• Utav säkerhetsskäl, måste bensintanken och tanklocket bytas ut om de skadats.
• Använd en tratt eller en påfyllningsslang vid påfyllning av bensin, för att undvika att bensinen rinner ut över motorn, käpan eller på gräsmattan.

Fara för brännskador!

Utstötarröret och delarna i anslutning till detta rör kan nå temperaturer på upp och de kan nå höga temperaturer.

Byt ut den skadade utloppsljuddämparen.

• Ändra inte motorns gällande inställningar.
• Lämna aldrig en förbränningsmotor igång inomhus eller i stängda utrymmen– Fara för förgiftning!

Underhåll och förvaring

Innan du utför något som helst arbete på maskinen:

• Stäng av motorn, vänta tills skärbladet stannat och dra ur tändstiftskontakten.
• Ta alltid på skyddshandskar vid underhållsarbete på skärbladet.
• Förvara aldrig gräsklipparen med bensin i tanken inne i byggnader där bensinångorna kan komma i kontakt med en öppen eldslåga eller med gnistor. – Fara för explosion!
• Bensintanken ska alltid tömmas utomhus.
• Innan maskinen förvaras i stängda utrymmen bör motorn kylas av.
• Spruta inte vatten på gräsklipparen.
• Reparationerna av gräsklipparen ska endast utföras av speciellt godkända reparationsföretag.

Reservdelar och tillbehör

• Använd endast originalreservdelar och tillbehör.
• Vi förbehåller oss rätten att göra ändringar i designen och på modellen utan förvarning.

Säkerhetsanordningar Säkerhetsspak

Vid fara ska du släppa säkerhetsspaken

Motorn och skärbladet stannar upp

Det är förbjudet att avaktivera säkerhetsspakens funktion

Skyddsanordningar

Bakre lucka (grusskydd)

Skyddsanordningarna förebygger skador orsakade av objekt som slungas ut från skäranordningen. Gräsklipparen får inte användas utan skyddsanordningarna.

Miljöskyddande åtgärd som bör följas med uttjänt maskin.

Om du drar slutsatsen att maskinen bör bytas ut eller om du inte behöver den längre, kom ihåg att skaffa bort maskinen på ett miljösäkert och miljövänligt sätt, samt förenligt med lokala lagbestämmelser.

En del auktoriserade kundcentra och butiker tar emot föråldrade maskiner och använder dessa på ett miljösäkert sätt.

Om du är osäker över något gällande maskinens drift ska du kontakta ett auktoriserat kundcenter eller försäljaren.

Frakt

Frakt: om slåtterbalken behöver fraktas ska man tömma bränsletanken och ta ut tändstiften.

Under slåtterbalkens på- och avlastning ska man komma ihåg att inte vinkla den i någon riktning eftersom detta kan leda till oljeläckage eller till att oljefiltret kontamineras.

Under frakten ska man även se till att slåtterbalken inte förflyttas på fraktfordonets lastflak. Montera maskinen på ett säkert sätt och med lämpliga remmar och skruvbrickor.

Säkerställ att fraktfordonets lastflak är ordentligt ventilerat så att en ansamling av oxiderande gaser kan förebyggas.

Om du behöver sätta igång slåtterbalken på en ny äng ska du alltid stänga av motorn först och vänta tills klippbladet har slutat rotera.

Tillägg för bruksanvisningen, avsnitt "För din säkerhet".

Denna maskin är ej avsedd för att användas av personer (inkl barn) med begränsad fysisk, sensorisk eller psykisk förmåga eller utan erfarenhet/kunskap såvida inte de övervakas av en för deras säkerhet ansvarig person eller av denna instruerats om askinen ska användas.

Barn bör övervakas för att säkerställa att de inte leker med maskinen.

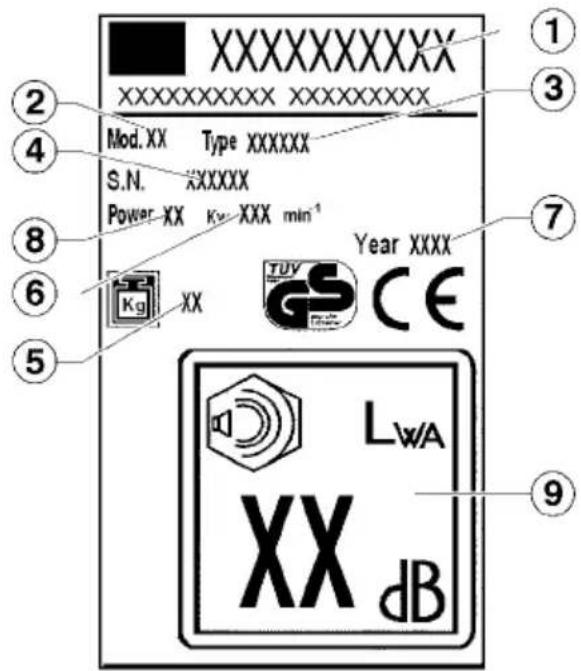

2 FÖRKLARING AV SYMBOLERNA PÅ MASKINEN

1 Tillverkare

6 Antal varv

2 Model

7 Produktionsår

3 Typ

8 Vikt

4 Serienummer

9 Ljudnivå på motor

5 Nettovikt

XXXXXXXXXX XXXXXXXXXX XXXXXXXXX Mod. XX Type XXXXXX S.N. XXXXXX Power XX KV XXX min⁻¹ Year XXXX TUV GS CE Kg XX LwA XX dB ① ② ③ ④ ⑥ ⑦ ⑤ ⑨

Läs bruksanvisningarna innan du startar gräsklipparen!

Håll andra människor borta från farozonen!

Fara för explosion. Stäng av motorn under bränslepåfyllning.

Dra ur tändstiftskontakten innan du utför arbete på skäranordningen!

Fara. Rör inte de varma delarna

Varning för fara! Håll alltid händer och fötter borta från skäranordningen!

Rikta inte vattenstrålar mot mekaniska delar, lager eller packningar.

Fara för förgiftning. Använd inte i stängda miljöer.

Försummelse kan resultera i per- sonskador.

Ha inte på dig kläder som kan tänkas fastna i kvistar och buskar eller i någon av maskinens motordrivna delar. Bär inte halsdukar, slipsar eller halskedjor. Sätt upp håret om du har långt här (med en sjal, keps, hjälm, o.s.v.).

Dödsfara på grund av kvävning!

Låt inte barn leka med emballaget då det föreligger en risk för kvävning. Förvara absolut emballaget utom räckhåll för barn.

Ta på dig skyddsstövlar med halksäker sula och tåhätta i stål. Arbeta aldrig barfota eller med sandaler.

Mer ingående så är det förbjudet att utföra ändringar på maskinen som syftar till att höja maskinens effekt eller förbränningsmotorns / den elektriska motorns varvtal.

För att minska risken för ögonskador ska man ha på sig väl åtsittande skyddsglasögon förenligt med standarden EN 166. Se till att skyddsglasögonen sitter rätt. Ha på dig skyddshjälm vid gallring av höga buskar och på platser där det finns risk för nedfall av föremål. Ha alltid på dig skyddsglasögon i samband med att klippbladet slipas!

Instruktioner för rätt montering av gasreglage på gräsklippare med förbränningsmotor.

Gräsklippare med spakar för en snabb löstagning.

Gasreglaget ska monteras på höger sida och innanför handtaget såsom figuren visar.

Vid arbete med maskinen ska man alltid ha på sig hörselskydd.

Gräsklippare med fästknoppar för fastsättning av handtag.

Gasreglaget ska monteras på handtagets högra del såsom figuren visar.

Ha på dig robusta handskar i beständigt material (till exempel i läder).

Arbetshandskarna skyddar dig från oavsiktliga skador. Underskatta aldrig möjliga faror. Ta alltid på handskarna när du arbetar med gräsklipparen.

3 BESKRIVNING

I

1 övre handtag
2 automatiskt reglage
3 bromsspak
4 gasreglage
5 stänkskärm
6 nedre handtag
7 motor
8 framhjul
9 kaross
10 bakhjul
11 uppsamlingskorg
12 skärbladsfäste
13 skärblad
14 skärbladsskruvar
15 ratt för inställning av klipphöjd
16 lock för olje
17 lock bensintank
18 flexibla kablar
19 vattenkoppling (tillval)

4 NORMALT BRUK

Denna maskin är endast avsedd att användas för gräsklippning. Andra användningsområden är förbjudna.

Gräsklipparen är utformad för privat bruk i trädgårdar. Med gräsklippare för privat bruk menas de maskiner som används för att klippa gräs och gräsmattor i privata trädgårdar. Dock är de inte avsedda för att klippa gräs i trädgårdar, parker och sportanläggningar som är öppna för allmänheten eller i jordbruks- och skogsanläggningar.

Ej auktoriserade användare:

personer som inte är väl förtrogna med bruksanvisningen, barn, ungdomar under 16 år och dessutom personer som är påverkade av alkohol, droger eller mediciner får inte lov att använda gräsklipparen.

Tider när det är tillåtet att använda bensindriven gräsklippare (i enlighet med den federala lagen om skydd mot emissioner). Var vänlig observera även de kommunala bestämmelserna för användning av gräsklippare!

Måndag – lördag Ej tillåtet på söndagar och

7.00 – 12.00 helgdagar.

15.00-19.00

5 MONTERING

För montering av apparaten, följ instruktionerna längst bak i manualen.

Miljöhänsyn, nedskrotning

Lämna inte inpackningsmaterial (plast, frigolit, spik, kartong etc...) tillgängligt för barn då de kan leda till fara.

Inpackningsmaterialet kan skada miljön.

Skrotning ska ske hos auktoriserade bolag.

6 START

Sätt igång gräsklipparen endast när monteringen är helt färdig.

Följ alltid bruksanvisningen som bifogats av motortillverkaren.

Häll i olja och bensin innan du startar motorn för första gången!

Bensin: normal bensin - blyfri

Motorolja: se motortillverkarens bruksanvisning Häll i bensin: tanklocket sitter på bensintanker och identifieras med hjälp av symbolen «bensinpump» (bensinstation).

Häll i olja: kapacitet ca. 0,6 liter

Start av motorn

Det går endast att starta motorn när skärbladet har monterats (balansvikt)!

1) Tryck 3 gånger på startknappen med intervaller på cirka 2 sekunder. II

Tryck på startknappen 5 gånger vid temperaturer som är lägre än 10 °C.

Använd inte startknappen när motorn är varm!

2) Dra i motorbromsspaken mot det övr handtaget och håll den i det läget – motorbromsspaken blockeras inte.

3) Dra snabbt och kontinuerligt i startsladden och låt den sen viras tillbaka igen. IV

Motorn har en fast acceleratorinställning. Det är därför inte möjligt att kontrollera hastigheten.

b) Med fjärrstyrning av acceleratorn

1) Accelerera till ↗ position (start) V
2) Tryck 3 gånger på startknappen med intervaller på cirka 2 sekunder. II

Tryck på startknappen 5 gånger vid temperaturer som är lägre än 10 °C.

Använd inte startknappen när motorn är varm!

3) Dra i motorbromsspaken mot det övre handtaget och håll den i det läget – motorbromsspaken blockeras inte.
4) Dra snabbt och kontinuerligt i startsladden och låt den sen viras tillbaka igen. IV

Så snart motorn är igång, kan du justera gasspaken till önskad motorhastighet i ett läge mellan (Start) och (Stop).

5) Gasspaken i läget 🏠 (Start) V
6) Tryck 3 gånger på startknappen med intervaller på cirka 2 sekunder. II

Tryck på startknappen 5 gånger vid temperaturer som är lägre än 10 °C.

Använd inte startknappen när motorn är varm!

7) Dra i motorbromsspaken mot det övre handtaget och håll den i det läget – motorbromsspaken blockeras inte. VI
8) Tryck på strömbrytaren. VII

Släpp knappen när motorn är igång. Så snart motorn är igång, kan du justera gasspaken tillönskadmotorhastighetiettlägemellan (Start) och 🍻(Stop).

(A) Säkerhetsnyckel och start
(B) Batteri
(C) Batteriladdare

Koppla på draghjulsdrift

Gäller endast för maskiner med draghjulsdrift!

Aktivera inte draghjulsdriften när motorn är avstängd.

9) Tryck växelspaken mot det övre handtaget och håll den i det läget- växelspaken blockeras inte. VIII

Körhastighet: cirka 3,7 km/h.

Avaktivera draghjulsdrift

10) Släpp växelspaken. IX

Stäng av motorn

11) Tryck gasspaken till läget (Stop).
12) Släpp motorbromsspaken. XI

Skärbladet fortsätter att rotera ytterligare några sekunder efter att motorn stängts av- rör därför inte vid gräsklipparens undersida förrän skärbladet stannat upp!

Reglering av skärhöjden

Se bruksanvisningen för montering

Alla hjulen måste ha samma höjd!

Hastighetsvariator (VV) XIII

På modellerna märkta med VV är det möjligt att varierahastigheten från 2,5 till 5 km/h. Hastigheten kan endastvarieras med motorn igång. För att göra detta ska du användaden vänstra spaken på manöverpanelen, sköldpaddanmotsvarar låg hastighet och haren motsvarar hög hastighet.

3-växlad transmission (3V)

Modellerna märkta med beteckningen 3V har en transmission som gör det möjligt att välja tre olika frammatningshastigheter:

1° hastigheten - 2.5 km/h
2° hastigheten – 3.5 km/h
3° hastigheten – 4.5 km/h

Frammatningshastigheten kan bara ändras när motorn är igång. För att göra detta måste man dra i den vänstra spaken som sitter på instrumentbrädan och ställa den på önskad hastighet.

Knivbroms (BBC) XIV

Maskinerna märkta med BBC har möjligheten att till- ochfrånkoppla kniven medan motorn är igång. För atttillkoppla kniven ska du dra spaken 1 mot handtaget och skjutaknoppen 2 neråt. För att frånkoppla den räcker det med att släppa spaken 1.

Varning! Det tar några sekunder för kniven att stanna.

7 UNDERHÅLL OCH SKÖTSEL

Dra ur tändstiftskontakten innan du utför underhåll eller rengöring!

Spruta inte vatten på gräsklipparen.

Vatten som trängt in i startanläggningen eller i förgasaren kan ge upphov till dålig funktion. Rengör gräsklipparen med en trasa, borste...

När man lutar gräsklipparen på ena sidan måste förgasaren alltid vara uppåt!

Teknisk expertöversyn behövs om:

• kollision med ett hinder skett
• motorn plötsligt stannat
• skärbladet böjts (räta inte ut det!)
• motoraxeln böjts (räta inte ut den!)
• växlarna skadats
• kilremmen är defekt

Byte av olja/luftfilter/tändstift

Se motortillverkarens användarhandbok.

Hjulens transmissionsmekanism

Transmissionen kräver inget underhåll.

Byte och slipning av skärbladet

Slipa alltid skärbladet i slutet av säsongen eller byt ut det mot ett nytt skärblad när det behövs. Se till att slipning eller byte av skärblad alltid görs hos närmaste kundcenters verkstad (uppmätning av obalans).

Skärblad som inte är balanserade ger upphov till starka vibrationer i gräsklipparen– Fara för olyckor!

Mulching (tillval) XV

1) Stäng av maskinen och kontrollera att skärbladet har stannat.
2) Lyft upp stänkskärmen och för in den medföljande pluggen.
3) Släpp stänkskärmen.

Utstötarrör (tillval) XVI

1) För in Mulching-pluggen enligt punkt
2) Lyft upp sidostenskärmen och montera utstötarröret.
3) Släpp sidostenskärmen.

Rengöring av kaross (tillval) XVII

Maskinen ska vara avstängd och stillastående.

- Anslut kopplingen (19) på karossen till vattenkranen.

Öppna vattenkranen.

• Starta motorn (skärbladet roterar) och låt den köra några minuter.
• Stäng av motorn när rengöringen är klar. Stäng vattenkranen och lossa slangen mellan kopplingen och karossen.

8 FELSÖKNING

Dra ur tändstiftskontakten innan du utför något som helst underhållsarbete eller rengöring!

Fel Åtgärd

Motorn startar inte Fyll på bensin
	Flytta gasspaken till positionen ➔ (Start)Tryck motorbromsspaken mot det övre handtaget.Kontrollera tändstiftet, byt eventuellt ut det.Rengör luftfiltret.Starta motorn där gräset är som kortast eller på en redan klippt gräsyta.Rengör utstötarröret/kåpan – skärbladet måste kunna rotera fritt.Ladda startbatteriet.
Motorn tappar i styrka Korrigera skärhöjden.Slipa/byt ut skärbladet ➔ kundcentrets verkstadRengör utloppskanalen/kåpan.Rengör luftfiltret.Reducera körhastigheten
Oregelbunden skärning	Slipa/byt ut skärbladet ➔ kundcentrets verkstad.Korrigera skärhöjden
Gräsuppsamlingslådansamlar inte upp tillräckligt	Korrigera skärhöjdenLåt gräsmattan torkaSlipa/byt ut skärbladet ➔ kundcentrets verkstad.Rengör gallret i gräsuppsamlingslådanRengör utloppskanalen/kåpan
Hjuldriften fungerar inte Justera den flexibla kabelnDefekt kilrem ➔ servicecenterSkador på transmissionen... kundcentrets verkstad.
Med transmission aktiverad Dra åt hjulens skruvar/hjulen roterar inteHjulets nav är defekt ➔ nytt hjulV bälte eller dåligt fungerande sändning ➔ kundcentrets ver-kstad

De fel som inte kan åtgärdas med hjälp av denna tabell, får endast åtgärdas av en speciellt auktoriserad reparationsverkstad (godkänt kundcenter).

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE MED EG DIREKTIV

MA.RI.NA. Systems srl - via F. Baracca 3, 24034 Cisano Bergamasco (Bg) – Italy

Intygar att gräsklipparen med explosionsmotor

- Modell (a)

- Effekt (b)

- Klippningsbredd (c)

• Vikt (d)

- Serienummer (e)

Överensstämmer med kraven i följande direktiv::

1) 2006/42/EC

2) 2000/14/EC + 2005/88/EC

3) 2014/30/EU

4) 2011/65/EC

5) 2012/46/EU

Motsvarar följande normer:

1) EN ISO 12100:2010

2) EN ISO 5395-1:2013; EN ISO 5395-2:2013

3) EN ISO 3744:2010

Den tekniska dokumentationen förvaras hos:

MA.RI.NA. Systems srl - via F. Baracca 3, 24034 Cisano Bergamasco (Bg) – Italy

Undersökt av : (m)

Direktiv 2000/14/EEC: Följd procedur för att utvärdera överensstämmelse (Bilaga VI) undersökt av: (n)

- Mätförhållanden (f)

- Uppmätt ljudeffekt (h)

• Garanterad ljudeffekt (k)

• Ljudtryck vid öronhöjd (mätavvikelse 2 dB) (y)

Cisano Bergamasco, 18/01/2017

Uppmätta värden återfinns på klistermärket på sista sidan.

Sideudledning (valgfri) XVI
