BRUKSANVISNING WOI5S8HM1SBA WHIRLPOOL

** Snu maten när 2/3 av tiden er gått (hvis nødvendig).

*** Snu maten halvveis under stekingen.

För att få mer omfattande service, vänligen registrera din produkt på www.register10.eu

SKANNA QR-KODEN PÅ DIN APPARAT FÖR ATT FÅ MER INFORMATION

Läs säkerhetsinstruktionerna noga innan du använder apparaten.

BESKRIVNING AV PRODUKTEN

1

2

3

5

4

3

4

2

1

5

6

7

5

4

3

2

1

8

9

1. Kontrollpanel

2. Fläkt

3. Runt värmeelement (dolt)

4. Ugnsstegar (nivån anges på ugnens framsida)

5. Lucka

6. Övre värmeelement/grillelement

7. Lampa

8. Identifieringsskylt (ska inte tas bort)

9. Nedre värmeelement (dolt)

KONTROLLPANEL

13

4

5

6

7

28

9

1. VÄNSTER DISPLAY

2. BELYSNING

För att tända och släcka lampan.

3. TILLBAKA

För återgång till föregående skärm. Gör det möjligt att ändra inställningarna under tillagning.

4. PÅ/AV

För att sätta på och stänga av ugnen eller stoppa en aktiv funktion när som helst.

5. VRED

Vrid på det för att rulla funktionerna och ställa in alla tillagningsparametrar. Tryck på för att välja, ställa in, få åtkomst till och bekräfta funktioner eller parametrar och för att starta tillagningsprogrammet.

6. START

För att starta funktioner och bekräfta inställningar eller ett inställt värde.

7. TID

För att ställa tiden samt för att ställa in och justera tillagningstiden.

8. TEMPERATUR

För att ställa in temperaturen.

9. HÖGER DISPLAY

TILLBEHÖR

GALLER LÅNGPANNA BAKPLÅT * RÖRLIGA SKENOR *

Används för att laga mat eller som stöd för formar, kakformar och andra ugnsfasta köksredskap.	Används som ugnsplåt för att tillaga kött, fisk, grönsaker, focaccia osv. eller placeras under gallret för att samla upp köttsaften.	Används för att baka bröd och bakverk, men även för stekar, inbakad fisk osv.	För att underlätta att sätta in och ta ut tillbehör.
LUFTFRITERAPLÅT *	Antalet och typ av tillbehör kan variera beroende på modellen du köpt. Andra tillbehör kan köpas separat. För beställningar och information, kontakta vår kundservice.* Endast tillgänglig på vissa modeller
Ska användas när man lagar mat med Luftfriterafunktionen, med en bakplåt placerad på en lägre nivå för att samla upp eventuella smulor och droppar. Den kan diskas i diskmaskin.

LUFTFRITERAPLÄT *

SÄTTA IN GALLRET OCH ANDRA TILLBEHÖR

Sätt in gallret vågrätt genom att skjuta det över ugnsstegarna och säkerställ att sidan med den upphöjda kanten är vänd uppåt.

Övriga tillbehör, såsom långpannan och bakplåten, sätts in horisontellt på samma sätt som gallret.

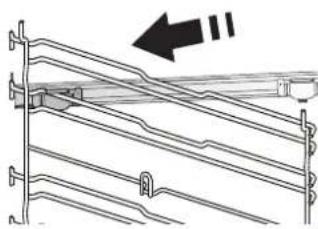

TA BORT OCH SÄTTA TILLBAKA SIDOSTEGARNA

• För att ta bort sidostegarna, lyft dem och dra den nedre delen ut från dess fäste: Sidostegarna kan nu tas bort.
• För att montera tillbaka skenorna, passa först in dem i deras övre fäste. Håll dem uppåtvända medan du skjuter in dem i ugnsutrymmet och sänker dem på plats i det undre fästet.

MONTERING AV RÖRLIGA SKENOR (FINNS PÅ VISSA MODELLER)

Ta bort ugnsstegarna ur ugnen och ta bort skyddsplasten från teleskopskenorna.

Fäst den rörliga skenans övre klämma på ugnsstegen och låt den glida in så längt som den går. Sänk ner den andra klämman på plats.

För att säkra sidostegen, tryck den nedre delen av klämman stadigt mot sidostegen. Säkerställ att teleskopskenorna kan röra sig fritt. Upprepa dessa steg på den andra ugnsstegen på samma nivå.

Dessa tillåter automatisk val av tillagningsmetod och bästa temperaturintervall för alla typer av mat (lasagne, kött, fisk, grönsaker, kakor och bakverk, middagspajer, bröd, pizza). Följ anvisningarna i tillagningstabellen för att använda funktionen på bästa sätt.

STEAM + (ÅNGA+)

Funktionen Ånga+ gör det möjligt att uppnå utmärkta resultat tack vare närvaron av ånga i matlagningen. Den här funktionen föreslår den idealiska temperaturen för tillagning av en mängd olika recept. Tillagningstiderna och vattenmängden (100 / 200 ml) för de främsta rätterna visas i den avsedda tillagningstabellen som du kan hitta online. Ångfunktionen ska alltid aktiveras när ugnen är kall och efter att ha hällt kranvatten i botten av ugnen.

Observera: Den rekommenderade vattenmängden överskrider volymen på ugnsbottens indjupning, men ugnsbotten är utformad för att hantera det rekommenderade överskottet av vatten på ett effektivt sätt.

• GRYTOR

Denna funktion föreslår den bästa temperaturen och tillagningsmetoden för pastarätter.

• KÖTT

Denna funktion föreslår den bästa temperaturen och tillagningsmetoden för kötträtter.

• BRÖD

Denna funktion föreslår automatiskt den bästa temperaturen och tillagningsmetoden för alla typer av bröd.

PIZZA

Med den här funktionen kan du laga god hemlagad pizza på mindre än 10 minuter, precis som på en restaurang. Det dedikerade tillagningsprogrammet arbetar med temperaturer över 300 grader Celsius och ger en pizza som är mjuk inuti, krispig i kanterna och med en perfekt jämn brynt yta.

Om du kombinerar denna funktion med tillbehöret Pizzasten WPro och förvärmer i 30 minuter kan du baka en pizza på 5-8 min. (För beställning och information kontakta kundtjänst eller www.whirlpool.eu.)

BAKVERK

Denna funktion föreslår den bästa temperaturen och tillagningsmetoden för alla typer av bakverk.

ÖVER/UNDERVÄRME

För att laga alla slags maträtter på en enda ugnsfals.

GRILL

För att grilla stekar, grillspett och korv, tillaga grönsaksgratäng eller rosta bröd. När du grillar kött rekommenderar vi att du använder en långpanna för att samla upp steksky: Placera långpannan på en av falsarna under gallret och tillsätt 500 ml kranvatten.

FORCED AIR (VARMLUFT)

För att samtidigt laga olika typ av mat som kräver samma ugnstemperatur på flera olika nivåer. Denna funktion kan användas för att laga olika rätter utan att lukt överförs från en rätt till en annan. Se tillagningstabellen för korrekt val av kombinerade nivåer.

KONVEKTIONS BAKNING

För att steka kött, baka tårtor med fyllningar på endast en nivå.

For snabb förvärmning av ugnen.

TURBO GRILL

För att grilla större köttbitar (lammstek, rostbiff, kyckling). Vi rekommenderar att du använder en droppbricka för att samla upp steksky: Placera långpannan på en av falsarna under gallret och tillsätt 500 ml kranvatten.

ECO EKO-PROGRAM *

För tillagning av fyllda stekar och köttfiléer på en enda fals. När detta EKO-program är aktivt är lampan släckt under tillagning. För att använda Eko-programmet och således minska effektförbrukningen ska man inte öppna ugnsluckan förrän maten är färdiglagad.

LUFTFRITERING/VARMLUFTSSTEKNING

Med hjälp av en särskild friteringsplåt (medföljer vissa modeller) kan du tillaga pommes frites, kycklingnuggets och annat med mindre olja, vilket ger ett behagligt krispigt resultat. Värmeelementen värmer upp insidan till rätt värme och fläkten gör så att varmluft cirkulerar. Lägg maten i ett enda lager på luftfriteringsplåten och följ instruktionerna i luftfriteringstabellen för bästa resultat.

Alternativt kan denna funktion användas för att få fantastiska stekresultat på kött och fågel, potatis och grönsaker, enligt tillagningstabellens rekommendation. Dessa recept kan tillagas på en vanlig bakplåt.

RISING (JÄSNING)

För optimal jäsning av söta bakverk och matbröd. För att garantera ett bra jäsningsresultat får inte funktionen aktiveras om ugnen fortfarande är varm efter en tillagning.

SMART RENGÖRING

Effekten av ångan som släpps ut under detta specialrengöringsprogram med låg temperatur tillåter enkel borttagning av smuts och matrester. Häll 200 ml kranvatten i botten på ugnen och aktivera funktionen när ugnen är kall.

* Funktionen används som referens i förklaringen om energieff aktivitet i enlighet med förordning (EU) nr 65/2014

FÖRSTA ANVÄNDNINGEN

1. STÄLLA IN KLOCKAN

Du kommer att behöva ställa in tiden när du slår på ugnen för första gången.

De två siffrorna för timmen börjar blinka: Vrid på ratten för att ställa in timmen och tryck på Ⓞ för att bekräfta.

De två siffrorna för minuterna börjar blinka. Vrid på ratten för att ställa in minuterna och tryck på ⚫ för att bekräfta.

Observera: För att ändra tiden vid ett senare tillfälle, tryck på och håll den intryckt i minst en sekund när ugnen är avständg och upprepa stegen ovan.

Du kan behöva ställa in klockan igen efter långa strömavbrott.

2. INSTÄLLNINGAR

Om så önskas går det att ändra standardmåttenheten, temperaturen (°C) och märkström (16 A).

Med avstängd ugn, tryck på ⏻ och håll den intryckt i minst 5 sekunder.

Vrid väljarratten för att välja mättenheten och tryck sedan på för att bekräfta.

Vrid väljarratten för att välja den nominella strömmen och tryck sedan på för att bekräfta.

Observera: Ugnen är programmerad för att förbruka en mängd elektrisk ström som är kompatibel med ett hemmanätverk vars nominella värde är över 3 kW (16 A): Om ditt hushåll använder en lägre eff ekt ska detta värde sänkas (13 A).

3. VÄRMA UGNEN

En ny ugn kan frigöra lukter som har lämnats kvar under tillverkningen: Detta är helt normalt. Innan du börjar laga mat rekommenderar vi därför att värma ugnen utan innehåll för att avlägsna eventuella lukter. Ta bort eventuell skyddskartong eller transparent film från ugnen och ta bort eventuella tillbehör inuti den. Värm ugnen till 200 °C i cirka en timme, helst med hjälp av en funktion med luftcirkulation (t.ex. "Varmluft" eller "Över/underv.& Fläkt").

Följ instruktionerna för att ställa in funktionen på rätt sätt.

Observera: Vi rekommenderar att vädra rummet efter att ha använt apparaten den första gången.

DAGLIG ANVÄNDNING

1. VÄLJ ÖNSKAD FUNKTION

När ugnen är avstängd visas bara tiden på displayen. Tryck på och håll den intryckt för att slå på ugnen. Vrid vredet för att visa de tillgängliga huvudfunktionerna på vänster display. Välj en och tryck på.

För att välja en underfunktion (om tillgänglig), välj en huvudfunktion och tryck sedan på för att bekräfta och gå till funktionsmenyn.

Vrid ratten för att välja bland tillgängliga underfunktioner på displayen till höger och tryck sedan på för att bekräfta.

2. STÄLLA IN FUNKTIONEN

Efter att ha valt önskad funktion kan du ändra dess inställningar. Displayen visar inställningarna som kan ändras i sekvens.

TEMPERATUR / ÅNGNIVÅ

När ikonen °C/°F blinkar på displayen, vrid på ratten för att ändra värdet och tryck på för att bekräfta och fortsätta ändra efterföljande inställningar (om möjligt).

Du kan även ställa in grillnivån (3 = hög, 2 = medel, 1 = låg) samtidigt.

Anm.: När funktionen har startat kan du ändra temperaturen eller grillnivån genom att trycka på eller vrida på ratten.

TIDSLÄNGD

När ikonen blinkar på displayen, använd justeringsratten för att ställa in önskad tillagningstid och tryck sedan på för att bekräfta.

Du behöver inte ställa in tillagningstiden om du vill hantera tillagningen manuellt: Tryck på ⚙ för att bekräfta och starta funktionen. I så fall kan du inte ställa in sluttiden genom att programmera en fördröjd start.

Observera: Du kan justera den inställda tillagningstiden under tillagningen genom att trycka på Vrid ratten för att ändra timmen och tryck på för att bekräfta.

INSTÄLLNING AV TILLAGNINGENS SLUTTID/FÖRDRÖJD START

I många av funktionerna kan du fördröja starten efter att ha ställt in tillagningstiden genom att programmera dess avslutningstid. Där det går att ändra sluttiden kommer displayen att visa klockslaget som funktionen förväntas vara klar på medan ikonen Cb blinkar.

Om nödvändigt, vrid ratten för att ställa in tiden du vill att tillagningen ska vara klar på och tryck sedan på för att bekräfta och starta funktionen.

Sätt in maten i ugnen och stäng luckan. Funktionen startar automatiskt efter den tid som har beräknats för att tillagningen ska vara klar vid inställd tid.

Observera: När en fördröjd start programmeras avaktiveras ugnens förvärmningsfas: Ugnen kommer att uppnå önskad temperatur gradvis, vilket betyder att tillagningstiderna är något längre än de som listas i tillagningstabellen.

Under väntetiden kan du använda ratten för att ändra den programmerade sluttiden.

Tryck på 📁 eller för att ändra inställningen för temperatur och tillagningstid. Tryck sedan på 📄 för att bekräfta.

3. AKTIVERA FUNKTIONEN

När du har angivit alla inställningar som behövs, tryck på ▶ för att aktivera funktionen.

Du kan när som helst trycka på och hålla den intryckt för att pausa funktionen som är aktiv för tillfället.

4. FÖRVÄRMNING

Vissa funktioner inbegriper en förvärmningsfas: När funktionen har startat anger displayen att förvärmningsfasen har aktiverats.

När denna fas är klar avges en ljudsignal och displayen anger att ugnen har nätt inställd temperatur.

Öppna då luckan, lägg in maten i ugnen, stäng luckan och starta tillagningen genom att trycka på.

Observera: Att placera maten i ugnen innan förvärmningen är klar kan ha en negativ inverkan på slutresultatet.

Om luckan öppnas under förvärmningsfasen kommer den att avbrytas tillfälligt.

Tillagningstiden inbegriper inte en förvärmningsfas.

Du kan alltid ändra temperaturen som ska uppnås med hjälp av vredet.

5. TILLAGNINGENS SLUT

En ljudsignal avges och displayen talar om att tillagningen är klar.

För att förlänga tillagningstiden utan att ändra inställningarna, vrid ratten för att ställa in en ny tillagningstid och tryck på .

6. 6 ^TH SENSE-FUNKTIONER

SMART CLEAN

För att aktivera "Smart Clean"-funktionen, lägg 200 ml vatten på ugnens botten när ugnen är kall och stäng sedan ugnsluckan.

Välj specialfunktionerna , välj i menyn genom att vrida på ratten och bekräfta sedan med .

Tryck på för att starta rengöringscykeln omedelbart, eller tryck på för att ställa in sluttid/fördröjd start.

Ta bort allt vatten som är kvar i ugnen när programmet är färdigt efter att ugnen har svalnat och rengör med en svamp fuktad med hett vatten (om du väntar mer än 15 minuter går det inte att rengöra lika bra).

Observera: Rengöringsprogrammets tid och temperatur kan inte ställas in.

7. LÅS

För att låsa knappsatsen, tryck på och håll intryckt i minst fem sekunder.

Gör det igen för att låsa upp knappsatsen.

Observera: Denna funktion kan även aktiveras under tillagning. Av säkerhetsskäl kan ugnen stängas av när som helst genom att trycka på .

. ANMÄRKNINGAR

• Täck inte ugnens inre väggar med aluminiumfolie.
• Dra inte kokkärlen på ugnens botten eftersom detta kan skada emaljen.
• Lägg inte tunga vikter på luckan och håll dig inte fast i luckan.
• På grund av den högre temperaturen i Pizza-programmet kan ljudet från kylfläkten vara något högre.

GODA RÅD

HUR DU SKA LÄSA TILLAGNINGSTABELLEN

Tabellen listar den bästa funktionen, tillbehören och nivån som ska användas för att laga olika typer av mat. Tillagningstiderna börjar från det ögonblick som rätten placeras i ugnen, exklusive förvärmning (vid behov). Temperaturer och tider är ungefärliga och beror på mängden mat och på vilka tillbehör som används. Använd i början de lägsta inställningarna som rekommenderas och om tillagningen inte blir som du tänkt dig kan du övergå till de högre inställningarna. Använd de medföljande tillbehören och helst tårtformar och ugnsfasta plåtar i mörk metall. Det går även att använda formar och tillbehör i pyrex-glas eller stengods, men tillagningstiderna blir en aning längre.

TILLAGNING AV OLIKA SORTERS MAT SAMTIDIGT

Med funktionen Varmluft kan du tillaga olika sorters mat samtidigt (t.ex. fisk och grönsaker) på olika ugnsfalsar. Ta ut den maträtt som kräver kortare tillagningstid och låt tillagningen fortsätta för maträtter som kräver längre tid.

MEAT (KÖTT)

Använd alla typer av formar eller pyrexformar som passar för storleken på det köttstycke som skall tillagas. När du steker kött är det bra om du håller lite buljong i botten på kokkärlet och öser köttet under tillagningen för att ge det smak. Se upp för ångan som skapas när detta görs. När steken är klar, låt den vila i ugnen i ytterligare 10-15 minuter, eller slå in den i aluminiumfolie.

När du ska grilla kött blir tillagningen mer jämn om du använder bitar som är lika tjocka. Köttbitar som är mycket tjocka kräver längre tillagningstid. För att undvika att de bränns på ytan, placera dem på större avständ från grillen genom att sätta gallret på en lägre ugnsfals. Vänd på köttet när 2/3 av tiden har gått. Var försiktig när du öppnar luckan eftersom ånga kommer ut.

För att samla upp köttsaften rekommenderar vi att placera en långpanna fylld med en halvliter kranvatten strax under gallret där maten ligger. Fyll på om nödvändigt.

DESSERTER

Baka efterrätter med Över/undervärme på en enda ugnsfals.

Använd bakformar i mörk metall och placera dem alltid på det medföljande gallret. För tillagning på flera nivåer, välj funktionen med varmluft och placera tärtformarna i sicksack på gallren, så att luftcirkulationen fungerar väl.

För att se om ett jäst bakverk är klart, för in en sticka i den högsta delen av kakan. Om stickan kommer ut ren är kakan färdig.

Om du använder teflonformar ska du inte smörja kanterna eftersom kakan då kanske inte jäser jämnt på sidorna.

Om bakverket "sväller" under gräddningen, använd en lägre temperatur nästa gång och minska eventuellt mängden tillsatt vätska eller blanda smeten mer försiktigt.

För efterrätter med flytande fyllning (såsom cheesecake eller fruktpaj), använd funktionen "Över/underv.& Fläkt". Om botten på en tårta är blöt, så sänk falsen och strö bröd- eller kaksmulor på kakbotten före du tillsätter fyllningen.

JÄSNING

Vi rekommenderar att du alltid täcker över deg som ska jäsas innan du placerar den i ugnen. Jäsningstiden med denna funktion reduceras med cirka en tredjedel jämfört med jäsningstid i rumstemperatur (20-25 °C). Jäsningstiden för pizza är ungefär en timme för 1 kg deg.

TILLAGNINGSTABELL FÖR LUFTFRITERA

RECEPT FUNKTIONER			FÖRESLAGEN MÄNGD	FÖRVÄRMNING	TEMPERATUR (°C)	TIDSLÄNGD (MIN.)	UGNSFALS OCH TILLBEHÖR
FRYST MAT	Fryst pommes frites 650 - 850g	Ja 20 - 30					42
	Frysta kycklingnuggets 500g	Ja 200 20					42
	Fiskpinnar 500g Ja 220 15 - 20						42
	Lökringar 500g Ja 200 15 - 20						4 2
GRÖNSAKER	Färsk panerad zucchini 400g	Ja 200 20					42
	Hemlagade pommes frites		300-800 g	Ja	200	20 - 40	4 2
	Blandade grönsaker		300-800 g	Ja	200	20 - 30	4 2
KÖTT OCH FISK	Kycklingbröst		1 - 4 cm	Ja	200	20 - 40	42
	Kycklingvingar		200 - 1500 g	Ja	220	30 - 50	4 2
	Panerad kotlett		1 - 4 cm	Ja	220	20 - 50	42
	Fiskfilé		1 - 4 cm	Ja 220 15 - 25			42

Vid tillagning av färsk eller hemlagad mat ska ett tunt lager olja spridas över matens yta.

För att garantera ett jämnt tillagningsresultat, rör om i maten när halva rekommenderade tillagningstiden har gått.

FUNKTIONER	Luftfritera
TILLBEHÖR	Luftfriteraplåt Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler

TILLAGNINGSTABELL

RECEPT FUNKTION FÖRVÄRMNING TEMPERATUR (°C)			TILLAGNINGSTID(Min.)	NIVÅ OCH TILLBEHÖR
	- 170 30 - 50			2
Jästa tårtor/sockerkakor	Ja 160 30 - 50			2
	Ja 160 30 - 50			4 1
Fyllda tårtor(cheesecake, strudel, äppelpaj)	- 160 - 200 30 - 85			3
	Ja 160 - 200 35 - 90			4 1
	- 160 - 170 20 - 40			3
Kakor/småkakor	Ja 150 - 160 20 - 40			4
	Ja 150 - 160	20 -40		4 1
	- 180 - 200 30 - 40			3
Petit-chouer	Ja 180 - 190	35 - 45		4 1
	Ja 180 - 190	35 - 45*		5 3 1
	Ja 90	110 - 150		3
Maränger	Ja 90	130 - 150		4 1
	Ja 90 140 - 160*			5 3 1
	Ja 310	7-12		2
Pizza (tunn, pan, focaccia)	Ja 220 - 240 20 - 40			4 1
	Ja 220 - 240	25 - 50*		5 3 1
Brödlimpa 0,5 kg	- 180 - 220 50 - 70			2
Småbröd	- 180 - 220 30 - 50			3
Bröd	Ja 180 - 220 30 - 60			4 1
	Ja 250 10 - 15			2
Fryst pizza	Ja 250 10 - 20			4 1
	Ja 180 - 190	45 - 60		2
Matpajer(grönsakspajer, quiche)	Ja 180 - 190	45 - 60		4 1
	Ja 180 - 190	45 - 70*		5 3 1
	Ja 190 - 200 20 - 30			3
Vol-au-vent/Puff pastry crackers(Mördegsbakning)	Ja 180 - 190 20 - 40			4 1
	Ja 180 - 190	20 - 40*		5 3 1

FUNKTIONER

ECO

	Konventionell	Grillhäll	Turbo Grill (Turbo Grill)	Tvingad Luft	Ugnsbaka med konvektion	EKO
AUTOMATISKA FUNKTIONER	Grytor	Et	Bröd	Pizza-funktion	Pastry (Bakverk)
TILLBEHÖR	Gallerhylla	Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler	Långpanna/bakplåt	Långpanna med 500 ml vatten

RECEPT FUNKTION FÖRVÄRMNING TEMPERATUR (°C)			TILLAGNINGSTID(Min.)	NIVÅ OCH TILLBEHÖR
Lasagne/pajer		- 190 - 200 40 - 80		3
Tillagad pasta/cannelloni - 190 - 200 25 - 60				3
Lamm / Kalv / Nöt / Fläsk 1kg - 190 - 200 60 - 90				3
Kyckling / kanin / anka 1 kg - 200 - 230 50 - 80				3
Kalkon / Gås 3 kg - 190 - 200 90 - 150				2
Ugnsbakad fisk / fiskpaket (filé eller hel)		Ja 180 - 200 40 - 60		3
Fyllda grönsaker(tomater, zucchini, aubergine)		Ja 180 - 200 50 - 60		2
Toast (Rostat bröd)		-	3 (Hög)	3 - 6
Fiskfiléer/kotletter		-	2 (medel)	20 - 30***
Sausages (Korv) / grillspett /revbensspjäll / hamburgare		-	2 - 3 (Medel - Hög)	15 - 30***
Grillad kyckling, 1 - 1,3 kg		-	2 (medel)	55 - 70**
Rostbiff, blodig 1 kg		-	2 (medel)	35 - 50**
Lammlägg/Fläsklägg		-	2 (medel)	60 - 90**
Ugnsbakad potatis		-	2 (medel)	35 - 55**
Grönsaksgratäng		-	3 (Hög)	10 - 25
Komplett måltid: Fruktpaj (nivå 5) /lasagne (nivå 3) / kött (nivå 1)		Ja	190 40 - 120*
Lasagne och kött		Ja	200 50 - 120*
Kött och potatis		Ja	200 45 - 120*
Fisk och grönsaker		Ja	180	30 - 50
Fyllda ugnsstekta stekar		-	200	80 - 120*
Köttbitar (kanin, kyckling, lamm)		-	200	50 - 120*

* Beräknad tid: Maten kan tas ut från ugnen vid olika tidpunkter beroende på hur du vill ha maten tillagad.
** Vänd maten efter två tredjedelar av tiden (vid behov).
*** Vänd maten efter halva tiden.

Observera: Funktionen Dynamisk meny "Bakverk" använder bara över- och undervärme, utan varmluft. Ingen uppvärmning behövs.

FUNKTIONER	Konventionell	Grillhäll	[H084]Turbo Grill (Turbo Grill)	Tvingad Luft	Ugnsbaka med konvektion	[TZK9]EKO
AUTOMATISKA FUNKTIONER	[2KZ7]Grytor	Et	Bröd	[4770]Pizza-funktion	Pastry (Bakverk)
TILLBEHÖR	......Gallerhylla	......Ugnsfast form eller kakform på galler	——Långpanna/bakplåt eller ugnsfast form på galler	——Långpanna/bakplåt	——Långpanna med 500 ml vatten

ÅNGA+ TILLAGNINGSTABELL

MAT RECEPT		MÄNGD	TID(MIN.)	TILLBEHÖR VATTEN
BREAD (BRÖD)	Småbröd 80-100 g 30 - 45			3	100 ml
	Formbakad limpa 300-500 g 40 - 60			3
	Bröd 500 g - 2 kg 50 - 100			3
	Baguetter 200-300 g 30 - 45			3
BAKELSER	Cookies en plåt 25 - 35			3
	Muffins	30-60 g	25 - 45	3
	Sockerkaka	500-700 g 30 - 50		2
	Mördegspaj	en plåt	35 - 55	2
KÖTT	Stekar	1 kg	60 - 110	3	200 ml
	Revbensspjäll	500 g-1,5 kg	50 - 75	3
	Kyckling	1-1,5 kg	55 - 80	3
	Kyckling/Kalkon	3 kg	100 - 140	3
FISK	Filéstek	0,5-2 cm	15 - 25	3
	Filéstek	2-4 cm	20 - 35	3
	Hel fisk	300-600 g 20 - 30		3
	Hel fisk	600-1200 g	25 - 45	3
GRÖNSAKER	Rostad potatis	0,5-1,5 kg	45 - 60	3
	Fylld paprika	1-2 kg	35 - 55	3
	Stekt broccoli	0,3-1 kg	30 - 50	3
	Stekt zucchini	0,5-1,5 kg	30 - 50	3

Aktivera funktionen ÅNGA+ när ugnen är kall. Om du öppnar luckan och fyller på vatten under matlagningen kan det slutliga matlagningsresultatet bli sämre.

TILLBEHÖR
	Luftfriteraplåt	Ugnsfast form eller kakform på galler	Långpanna/bakplåt eller ugnsfast form på galler

UNDERHÅLL OCH RENGÖRING

Se till att apparaten har svalnat innan du utför underhåll eller rengöring.

Använd inte ångtvätt.

Använd inte stålull, slipsvampar eller slipande/frätande rengöringsmedel, eftersom dessa kan skada apparatens ytor.

Bär skyddshandskar.

Ugnen måste kopplas bort från elnätet innan du utför någon form av underhållsarbete.

SUPERFICIES EXTERIORES

• Rengör ytorna med en fuktig trasa av mikrofiber. Om de är mycket smutsiga, tillsätt några droppar pH-neutralt rengöringsmedel. Torka med en torr duk.
• Använd inte frätande eller slipande rengöringsmedel. Om en produkt av denna typ av misstag skulle spillas på apparaten ska du omedelbart rengöra med en fuktig trasa av mikrofiber.

INSIDAN

- Efter varje användning, låt ugnen svalna och rengör den sedan, helst medan den fortfarande är varm, för att ta bort eventuella avlagringar eller fläckar som orsakas av matrester. För att torka eventuell kondens som kan ha bildats efter tillagning av livsmedel med högt vatteninnehåll ska du lämna luckan öppen och sedan torka av med en trasa eller svamp.

- Aktivera Smart Clean-funktionen för optimal

rengöring av de inre ytorna. (Endast på vissa modeller).

• Rengör luckans glas med ett lämpligt flytande rengöringsmedel.
• Det går att ta av ugnsluckan för att underlätta rengöring av ugnen.
• Torka av bottenprofilen under ugnsluckan om det finns vattenrester kvar efter en tillagningscykel.

TILLBEHÖR

Blötlägg tillbehören i diskmedel blandat med vatten efter användning och hantera dem med ugnshandskar om de fortfarande är varma. Matrester kan avlägsnas med en diskborste eller svamp.

Rengör inte instickstermometern och köttermometern (om sådana finns) i diskmaskin. Luftfriteringsplåten (om sådan finns) kan rengöras i diskmaskin.

RENGÖRA DE KATALYTISKA PANELERNA

(ENDAST PÅ VISSA MODELLER)

Denna ugn är försedd med särskilda katalytiska paneler som underlättar rengöringen av ugnsutrymmet tack vare deras självrengörande beläggning, vilken är porös och kapabel att absorbera fett och smuts. Dessa paneler är monterade på sidostegarna: När sidostegarna placeras och sedan monteras tillbaka ska man kontrollera att hakarna längst upp är införda i de avsedda hålen i panelerna.

För bästa bruk av de katalytiska panelernas självrengörande egenskaper rekommenderar vi att värma ugnen till 200° C i ungefär en timme med funktionen "Över/underv.& fläkt". Ugnen måste vara tom när detta görs. Låt sedan apparaten svalna innan eventuella kvarvarande matrester avlägsnas med en icke-repande svamp.

Observera: Använd aldrig slipande eller frätande rengöringsmedel, hårdå borstar, stålull eller ugsrengöringsspray, eftersom dessa kan skada de katalytiska panelernas förmåga till självrengöring.

Kontakta vår kundservice om du behöver ersättningspaneler.

BYTE AV LAMPA

1. Koppla bort ugnen från elnätet.
2. Skruva av lampans käpa, byt ut glödlampan och skruva fast käpan på lampan igen.
3. Anslut ugnen till elnätet igen.
   Observera: 40 W/230 \~ V typ G9, T300°C halogenlampor.
   Lampan som används i produkten är särskilt utformad för hushållsapparater och lämpar sig inte för allmän rumsbelysning i hemmet. (EG-förordning 244/2009) Lamporna finns att köpa av vår kundservice.
   Om du använder halogenlampor ska du inte hantera

dem med bara händerna eftersom dina fingeravtryck kan orsaka skador. Använd inte ugnen förrän lampkåpan har satts tillbaka på plats.

BORTTAGNING OCH TILLBAKAMONTERING AV LUCKAN

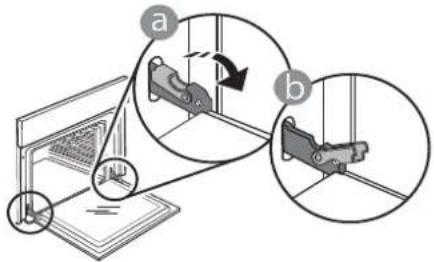

1. För att ta bort luckan, öppna den helt och sänk spärrarna tills de är i olåst läge.

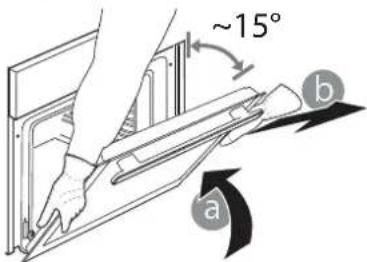

1. Stäng luckan så längt det går.

Ta ett fast tag i luckan med båda händerna – håll inte i handtaget.

Ta helt enkelt av luckan genom att fortsätta att stänga den samtidigt som du drar den uppåt tills den lossnar från fästet. Lägg ned luckan på sidan på ett mjukt underlag.

~15° a b

1. Sätt tillbaka luckan genom att flytta den mot ugnen, rikta in gångjärnens krokar i höjd med dess fästen och säkra den övre delen i fästet.

2. Sänk luckan och öppna den sedan helt.

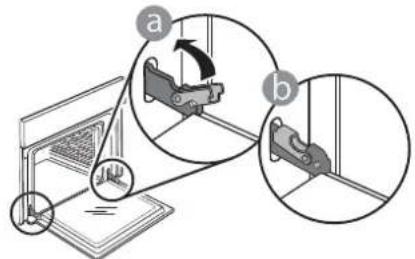

Sänk spärrarna till deras ursprungliga läge: Se till att de har sänkts helt.

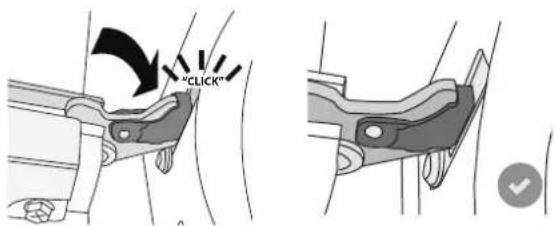

Tryck en aning på dem för att kontrollera att spärrarna är i korrekt läge.

"CLICK"

1. Försök att stänga luckan och kontrollera att den är i linje med kontrollpanelen. Upprepa annars de ovannämnda stegen: Luckan kan skadas om den inte fungerar som den ska.

SÄNKA VÄRMEELEMENTET

(ENDAST PÅ VISSA MODELLER)

1. Ta bort sidostegarna.

1. Dra ut grillelementet en aning, och sänk det.

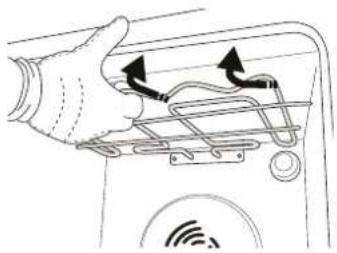

1. För att sätta tillbaka elementet, lyft det, dra det en aning mot dig, och se till att det vilar i sina sidostöd.

Problem Möjlig orsak Lösning
Ugnen fungerar inte.	Strömavbrott.Inte ansluten till elnätet.	Kontrollera att spänningen kommer fram till eluttaget då ugnen är ansluten till elnätet.Stäng av ugnen och slå på den igen för att se om felet kvarstår.
Displayen visar bokstaven "F" följt av ett nummer.	Programvaruproblem.	Kontakta vårt callcenter och uppge det nummer som kommer efter bokstaven "F".
Displayen visar oklar text och verkar vara trasig.	Ställ in ett annat språk. Kontakta vårt callcenter.
Tillagningscykeln med instickstermometer avslutades utan en uppenbar orsak eller så visas fel F3E3 på skärmen.	Instickstermometern är inte korrekt ansluten.	Kontrollera anslutningen av instickstermometern.

Du kan få åtkomst till policy, standarddokumentation och ytterligare produktinformation genom att:

- Använda QR-koden på din apparat

- Besöka vår webbplats docs.whirlpool.eu/docs

- Eller kontakta vår kundservice (Se telefonnumret i garantihäftet). När du kontaktar vår kundservice, ange koderna som står på produktens typskylt.
