BRUKSANVISNING DXPH060E DEWALT

Om du har frågor eller kommentarer, kontakta oss

www.DEWALT.com

Instruktionshandbok

DEWALT®

INKLUDERADE SPRÅK: ENGELSKA, TYSKA, FRANSKA, ITALIENSKA, HOLLÄNDSKA, FINSKA, SVENSKA, NORSKA, DANSKA

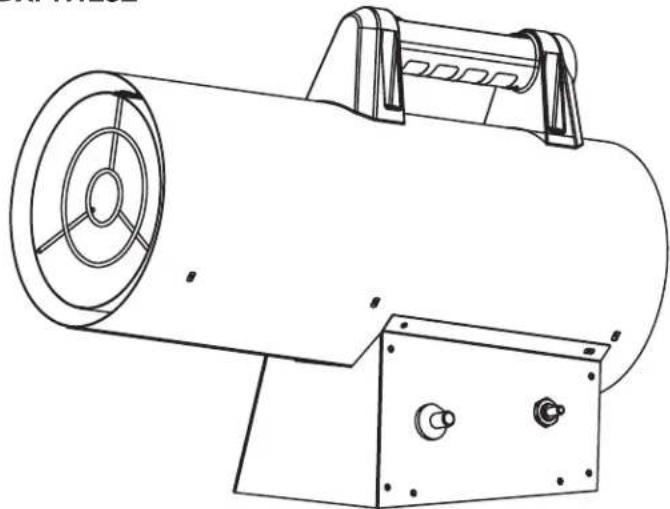

Byggvärmefläkt Propan DXPH060E, DXPH125E

2531/20

EN 1596:1998+A1:2004

2531DL-0078

SPARA DESSA INSTRUKTIONER

⚠️VARNING: LÄS INSTRUKTIONERA NOGA: Läs och följ alla instruktioner. Placera instruktionerna på en säker plats för framtida referens. Låt inte någon som inte har läst dessa instruktioner, montera, justera, eller använda värme elementet.

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

Definitioner: Säkerhetsriktlinjer

Definitionerna nedan beskriver svårighetsgraden för varje varningsord. Läs manualen och var uppmärksam på dessa symboler.

△ FARA: : Indikerar en överhängande farlig situation som, om den inte undviks, kommer att leda till, dödsfall eller allvarlig personskada.

⚠️ WARNING: Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarlig personskada.

⚠ FÖRSIKTIG: Indikerar en potentiellt farlig situation som, om den inte undviks, kan leda till, mindre eller måttlig skada.

ANMÄRKNING: Indikerar en praxis som inte är relaterad till personskada som, om den inte undviks, kan leda till egendomsskador.

△ANMÄRKNING: BRAND, INANDNING OCH EXPLOSIONS RISK. HÅLL BRÄNNBARA ÄMNEN, SÅ SOM BYGGNADSMATERIAL, PAPPER ELLER KARTONG, PÅ SÄKERT AVSTÄND FRÅN VÄRME ELEMENTET SOM REKOMMENDERAS I INSTRUKTIONERNA. ANVÄND ALDRIG VÄRMAREN PÅ PLATSER SOM KAN INNEHÅLLA INSTABILA ELLER LUFTBURNA BRÄNNBARA ÄMNEN, ELLER PRODUKTER SOM BENSIN, LÖSNINGSMEDEL, LACKNAFTA, DAMM PARTIKLAR ELLER OKÄNDA KEMIKALIER.

Denna byggvärmefläkt är konstruerad i enlighet med relevanta texter i standarden EN1596: 1998 / A1: 2004. INSTALLERA ENDAST DENNA ENHET NÄR DET UPPFyllER LOKALA / NATIONELLA LAGSTIFTNINGAR, FÖRORDNINGAR OCH STANDARDER.

INNEHÅLL

VARNINGAR 2
VÄRMEFLÄKTSPECIFIKATIONER	3
LUKTFÖRSVAGNINGSVARNINGAR	4
SÄKERHETS VARNINGAR
BELYSNING / DRIFT INSTRUKTIONER	6
UNDERHÅLL 7
FELSÖKNING 9

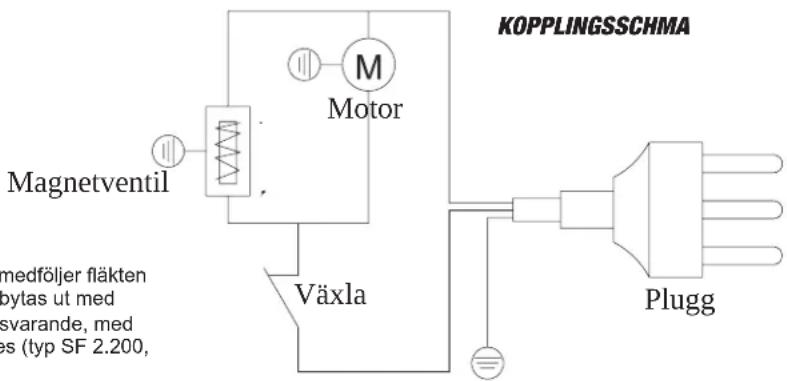

KOPPLINGSSCHEMA 9
SPRÄNGSKISS OCH DELAR LISTA	10
BEGRÄNSAD GARANTI 12

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

Värmare Specifikationer

Modell DXPH060E DXPH125E
Gas kategori	I3B/P I3P I3B/P I3P
Gas typ	G30/G31 eller deras blandning G31 G30/G31 eller deras blandning G31
Gas Consumption (max.)	G30 1310 g/h G31 1286 g/h 1286 g/h G30 2547 g/h G31 2501 g/h 2501 g/h
Destinationsländer	GB, DE, FR, IT, NL, DK, SE, FI, NO	GB, DE, FR, IT, NL, DK, SE, FI, NO	GB, DE, FR, IT, NL, DK, SE, FI, NO	GB, DE, FR, IT, NL, DK, SE, FI, NO
Nominell värmeingång	18 kW		35 kW
Ingångstryck	1.5 bar
Ursprungsland	Kina
Elektrisk data	220 - 240V 50Hz 29W		220 - 240V 50Hz 44W
PIN	2531DL-0078
IP klass	IPx4
Gasinloppsanslutning	G 1/4 LH

OBS: Värmeingången för modell DXPH125E är justerbar från 20 kW till 35kW.

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

WARNING

Risk för kvävning

• Använd inte i oventilerade områden
• Flödet av förbränning och ventilationsluft får inte hindras
• Korrekt ventilationsluft måste finnas för att stödja förbränningsluftbehovet för värme elementet som används.
• Se specifikationsavsnittet i elementets handbok, element dataskylt eller kontakta fabriken för att bestämma förbränningsluftventilationen hos elementet.
• Brist på korrekt ventilationsluft leder till felaktig förbränning
• Felaktig förbränning kan leda till kolmonoxidförgiftning som kan leda till allvarliga skador eller dödsfall. Symtom på kolmonoxidförgiftning kan inkludera huvudvärk, yrsel och andningssvårigheter.
• Använd endast i ett väl ventilerat område och borta från brännbart material.
• Se till att fläkten fungerar korrekt innan du tänder värmaren.

Bränslegas Lukt

LP gas och naturgas har konstgjorda luktmedel tillagda specifikt för detektering av läckage av bränslegas. Om det uppstår en gasläcka bör du kunna lukta bränslegas. Eftersom Propan (LP) är tyngre än luft bör du känna gaslukt låg till golvet. ALL GASLUKT ÄR DIN SIGNAL TILL ATT VIDTA OMEDELBAR ÅTGÄRD ÅTGÄRD!

• Få ut alla ur byggnaden och från området omedelbart. Stäng all propangas (LP) tankar eller cylinder bränsletillförselventiler, eller huvudbränsletillförselventilen som finns vid mätaren om du använder naturgas.
• Propangas (LP) är tyngre än luft och kan sätta sig i låga områden. Om du har anledning att misstänka en propanläcka ska du hålla dig borta från alla låga områden.

• Använd en telefon på avständ från läckaget och ring till din leverantör av bränslegas och brandkår. Gå inte in i byggnaden igen eller området.

• Håll dig borta från byggnaden och borta från området tills det förklaras säkert av brandmännen och din leverantör av bränslegas.

• SLUTLIGEN, låt servicepersonalen och brandmännen kontrollera om det rymt gas. Låt dem lufta ut byggnaden och området innan du återvänder. Behöng utbildad servicepersonal måste reparera eventuella läckor, kontrollera om det finns ytterligare läckor och sedan återtända apparaten för dig.

Lukt Försvagas - Ingen Lukt Upptäckt

• En del människor har försämrat luktsinne. Vissa människor kan inte känna lukten av den konstgjorda kemikalien som tillsätts till propangasen (LP) eller naturgasen. Du måste avgöra om du kan känna luktmedlet i dessa bränslegaser.
• Lär dig att känna igen lukten av propangas (LP).
• Rökning kan minska din luktförmåga. Att vara runt en lukt under en tid kan påverka din känslighet för den speciella lukten. Lukt som finns i djurhållningar kan dölja lukt från bränslegas.
• Luktmedlet i propangas (LP) eller naturgasen är färglöst och intensiteten på dess lukt kan blekna under vissa omständigheter.
• Om det finns ett underjordiskt läckage kan rörelsen av gas genom jorden filtrera luktmedlet.
• Lukt av propangas (LP) kan variera i intensitet på olika nivåer. Eftersom propangas (LP) är tyngre än luft kan det finnas mer lukt på lägre nivåer.
• Var alltid känslig för den minsta gaslukt. Om du fortsätter att upptäcka gaslukt, oavsett hur liten, behandla den som en allvarlig läcka. Ta omedelbart till åtgård som diskuterats tidigare.

OBSERVERA - Kritiska Punkter att Komma ihåg!

• Propan (LP) gas har en distinkt lukt. Lär dig att känna igen dessa lukter. (Referensdelarna Bränslegas lukt och Försämring av lukt på samma sid
• Även om du inte är utbildad i service och reparation av värme elementet ska du ALLTID känna till lukten av propangas (LP) och naturgas.
• Om du inte har utbildats ordentligt i reparation och service av propangas (LP), försök ej att tända elementet, utföra service eller reparera eller göra justeringar av värmaren på propan (LP).
• Ett periodiskt snifftest runt elementet eller vid elementets leder; dvs slang, anslutningar etc. är en bra säkerhetspraxis under alla förhållanden. Om du luktart till och med en liten mängd gas, KONTAKTA DIN BRÄNSLEGASLEVERANTÖR OMEDELBART. VÄNTA INTE!

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

Säkerhetsåtgärder

DETTA ÄR EN BYGGVÄRMEFLÄKT. FÖRSÖK EJ ATT VÄRMA ELLER LAGA MAT PÅ DENNA VÄRMARE.

1. Kontrollera värmefläkten noggrant för skador. ANVÄND EJ en skadad värmare.
2. ÄNDRA INTE byggvärmefläkten eller använd ej en värmefläkt som har ändrats från sitt ursprungliga skick.
3. Använd endast propangas.
4. Använd endast propanförsörjning med ångor. Om du har frågor om ånguttag, fråga din propanhandlare.
5. Montera propancylindrarna vertikalt (avstängningsventilen upp). Skydda dem från att falla eller slås över och skydda dem från skador.
6. Denna byggvärmefläkt är endast avsedd för utomhusbruk. Ett väl ventilerat område måste ha minst 25% av ytan öppen. Ytarean är summan av väggens yta.
7. Om gaslukt när som helst upptäcks, STÄNG OMEDELBART av drift, tills källan av gas har hittats och korrigerats.
8. Håll minsta avständ från normalt brännbart material enligt de krav som anges i Figur 1.

9. På grund av de höga yt och avgastemperaturerna måste barn och husdjur hållas borta från apparaten när den används.

10. Använd endast på en stabil, jämn yta.

11. Använd endast den angivna elektriska kraften. Om elkabeln är skadad ska den repareras av tillverkaren, dess serviceagent eller liknande kvalificerade personer för att undvika fara.

12. Använd endast ett ordentligt jordat 3 håls vägguttag eller förlängningssladd.

13. Rör inte, hantera eller serva när den är varm eller är i drift.

14. Installera denna enhet och förvara gascylindern i enlighet med lokal / nationell lagstiftning, förordningar och standarder.

15. Täck inte apparaten när du använder den.

16. Använd inte apparaten utan att de främre och bakre skyddet är på plats. Beskyddet är utformat för skydd.

17. Vid kraftig vind måste särskild uppmärksamhet beaktas för åtgård mot tippning av apparaten.

18. Låt reparationer och / eller underhåll endast utföras av en erkänd servicetekniker.

19. Denna apparat är konstruerad för användning av en 1,5 bar gasregulator som uppfyller EN 16129 och relevanta krav. Om du är osäker, kontakta din lokala återförsäljare.

Ventilationskrav

• För varje kW är det nödvändigt att ha en permanent ventilation på 25 cm ^2 , lika fördelat mellan golv och hög nivå, med ett minimalt utlopp på 250 cm ^2 .
• Rikta aldrig varmluftstlödet mot cylindern.
• Använd aldrig värmefläkten utan locket.
• Överskrid inte 100 W / m ^3 fritt utrymme. Rummets minsta volym måste vara större än 100 m ^3 .
• Värmefläkten måste placeras där det inte finns någon risk för brand. Varmluftsutloppet måste vara minst 3,5 m från alla brandfarliga väggar eller tak och får aldrig riktas mot gascylindern. Om du är osäker kontakta din leverantör.
• Använd inte rör arbete. Blockera inte inlopps eller utloppsdelarna på fläkten.
• Använd inte byggvärmefläkten i källare, källarvåningar eller i rum under marknivån.
• Om värmefläkten måste arbeta under en lång period med maximal kapacitet, är det möjligt att det bildas is i cylindem. Detta beror på överdrivet ånguttag. Inte av detta skäl, eller av något annat, bör cylindem värmas upp. För att undvika denna effekt, eller åtminstone för att minska den, använd en stor cylinder eller två cylindrar ihopkopplade.
• Tillverkaren ansvarar ej för någon skada eller åverkan om man inte uppmärksammar ovanstående punkter. Användningen av denna produkt och de element som krävs för detta ändamål är helt och hållet på ägarens egen risk.

Bild 1: Minsta avståndet från brännbart material

Från utloppet	Från sidor Från toppen Från bak
3,5m 2m	2m 2,5m

Topp Utopp Sidor Golv Bak

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

Gaskrav

• Använd endast propan, butan eller dessa blandade. Se märkningsetiketten på apparalen.
• Apparaten kräver godkänd gasslang <150 cm längd och en gasregulator. Slang och regulatorenhet måste överensstämma med lokala standardkoder.
• Regulatorens maximala inloppstryck får inte överstiga 690 kPa.
• Gasanslutning. 635 cm LH ska användas med 1,5 Bar regulator. Gasanslutning .9525 cm LH ska användas med 0-2 barregulator (vid behov).
• Denna apparat är konstruerad för gascylindrar upp till 15 kg.
• En bucklad, rostig eller skadad gascylinder kan vara farlig och bör kontrolleras av en auktoriserad dedikerad gasspecialist. Använd aldrig en gascylinder med en skadad ventilanslutning.
• Anslut aldrig en oreglerad gascylinder till värme fläkten.
• Vrid aldrig de flexibla rören och slangarna. Vridning på rör och slangar kan leda till gasläckage över tid.
• Installation av gascylindern måste överensstämma med lokala koder, eller i frånvaro av lokala koder, enligt standarden för lagring och hantering av flytande petroleumgaser.
• Koppla bort gascylindern när värme fläkten inte används.
• Isolera apparaten från cylindern med cylinderventilen när den inte är i drift.

Läcktestning

Gasanslutningar på värmefläkten är läcktestade från fabriken före leverans. En fullständig gastäthetskontroll måste utföras på installationsplatsen på grund av eventuell felaktig hantering i transport och / eller installation eller på grund av överdrivet tryck som appliceras på värmefläkten. Värmefläkten måste kontrolleras med en full cylinder.

1. Se till att säkerhetsstyrventilen är i läge "OFF".
2. Gör en tvålvattenlösning av en del flytande tvättmedel och en del vatten. Tvålvattenlösningen kan appliceras med en sprayflaska, pensel eller trasa på alla gasanslutningar.
   ⚠️VARNING: Testa aldrig läckage vid rökning! Vid gasläckage får apparaten inte användas eller om den fortfarande är tänd, måste gasförsörjningen vara avstängd och läckaget repareras innan den kan användas igen.
3. Slå på gasförsörjningen. Och kontrollera alla anslutningar med tvålvattenlösningen. Tvålbubblor kommer att komma upp i fall av en läcka.
4. Stäng av gasförsörjningen vid läckage. Dra åt eventuella läckande beslag, slå sedan på gasförsörjningen och kontrollera igen. Kontakta din återförsäljare eller gasleverantör för hjälp om bubblor fortsätter att dyka upp.

Förberedelse för drift

1. Ta bort värmefläkten från lådan och kontrollera eventuella fraktskador. Om skada finns, meddela omedelbart fabriken.
2. Öppna handtaget och plastpåsen med skruvarna.
3. Fäst handtaget på fläkten med de fyra skruvarna som följer med de fyra hålen på enhetens överkant. Se Figur 2.
   ANMÄRKNING: En gasslang och en gasregulator ingår INTE till värmefläkten.
4. Anslut gasförsörjningsslangen till tryckregulatorn och anslut regulatorn till en lämplig gascylinder.
5. Anslut slangen till gasanslutningen på värmeflåkten genom att rotera slangmonteringen medurs.
6. Öppna cylinderns gasventil och kontrollera alla gasanslutningar med en tväl- och vattenlösning enligt beskrivningen ovan.
7. Anslut elsladden till väl jordad 220V \~ 240V, 50Hz strömkälla.

1. Vrid strömbrytaren till "ON" (I) läget för att starta fläkten. ANMÄRKNING: Innan start, låt alltid värmefläkten (fläkten) köra i 20 sekunder för att rensa bränsle.
2. Öppna långsamt huvudventilen vid propancylindern.
3. Tryck på gasventilknappen och tryck tändaren (piezoelektrisk tändare) upprepade gånger tills lågan tänds
4. Håll ventilknappen intryckt i ungefär 10 sekunder när värmefläkten tänds. Om den stannar när ventilknappen har släppts, vänta en minut och upprepa startfunktionen, håll ventilknappen intryckt längre.
5. Vrid endast på ratten till lägsta inställning på modellen DXPH125E. När fläkten tänds kan du justera bränningshastigheten genom att ställa in ratten på önskad nivå.

OBS: Kontakta din leverantör om något problem fortsätter.

⚠FÖRSIKTIG: Om tändning är svår eller oregelbunden innan du upprepar startstegen, se till att fläkten inte är läst och att luftinloppet och utloppet är obehindrat.

Stoppa Värmefläkten

1. Stäng ventilen på propancylindern ordentligt.
2. Fortsätt att använda fläkten tills allt bränsle i slangen har bränts och vrid sedan strömbrytaren till läget OFF (O).
3. Koppla ur elsladden.

⚠FÖRSIKTIG: Stäng alltid av bränsletillförseln:

• Innan du kopplar bort elen
• Innan du flyttar apparaten
• Efter varje användning

OMSTART EFTER SÄKERHETSAVSTÄNGNING

1. Apparaten kan också användas som endast fläkt.
2. Ta i sådana fall ut gasförsörjningsslangen och anslut värmepluggen till en lämplig elektrisk tillförsel.
3. Ställ strömbrytaren i läge "ON" (1).
   OBS: Om en ny tank just har anslutits, vänligen vänta minst en minut eller mer för luften i gasledningen att rensas ut genom pilothålet.
   ⚠️VARNING: Håll alltid en torr kemisk brandsläckare lätt tillgänglig.

FLÄKT DRIFT

1. Apparaten kan också användas som endast fläkt.
2. Ta i sådana fall ut gasförsörjningsslangen och anslut värmepluggen till en lämplig elektrisk tillförsel.
3. Ställ strömbrytaren i läge "ON" (l).

Ersätta gascylindern

1. Stäng av värme elementet.

2. Stäng gascylinderns ventil.

3. Koppla bort regulatorn från cylindern enligt anvisningarna som medföljde regulatorn.

4. Sätt tillbaka cylindern.

⚠️VARNING: Ta endast ur kontakten eller tätningslocket från cylinderventilen och byt gascylindem på ett tillräokligt ventilerat område, bort från någon antändningskälla (ljus, cigaretter och andra eldningsapparater).
5. Kontrollera att packningen finns och dess tillstånd, innan du ansluter regulatorn till den nya cylindern.
6. Kontrollera att regulatortätningen är korrekt monterad och kan fullgöra sin funktion
7. Utför läcktest med tvålvattenlösning.

Underhåll

• Värneffäkten ska inspekteras före varje användning och minst en gång per år av en kvalificerad person. Innen du startar någon underhålsoperation på fläkten, koppla loss den från både gas och elektriska källor.
  ⚠️VARNING: Hela gassystemet. slang, regulator, pilot och brännare bör kontrolleras med avseende för läcka innan användning. Men minst en gång i månaden och varje gång gascylindern byts. Kontrollera slangaggregatet för tecken på extrem nötning, skäming eller slitage. Misstänkta områden ska läck-testas. Om slangen läcker måste den ersättas med en ny, som överensstämmer med lokala standardkoder). Om den visar tecken på sprickor, delning eller annan försämring ska den bytas mot en ny slang med samma längd och av motsvarande kvalitet. Byt ut gasröret / slangen inom det intervall som beskrivs med slangen.

Om enheten inte har använts under en lång period rekommenderar vi att en tekniker utför en allmän kontroll innan den används. Det är viktigt att utföra följande:

1. Kontrollera regelbundet gasförsörjningens slangförhållanden och använd endast originalreservdelar om det ändras.
2. Kontrollera anslutningama på säkerhetstermostaten och termoelementet: de måste alltid vara rena. Rengör vid behov fläktbladet och insidan av värmefläkten med tryckluft.

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

Underhåll

Ett farligt tillstånd kan uppstå om en värmefläkt används som har modifierats eller inte fungerar korrekt. När fläkten fungerar korrekt:

* Flamman finns inuti värmefläkten.
* Flamman är väsentligen blå med kanske lite gul tippning.
* Det finns ingen stark obehaglig lukt, svidandes ögon eller annat fysiskt obehag.
* Det finns ingen rök eller sot inuti eller utanför värmefläkten.

* Det finns inga oplanerade eller oförklarade avstängningar av värmefläkten.

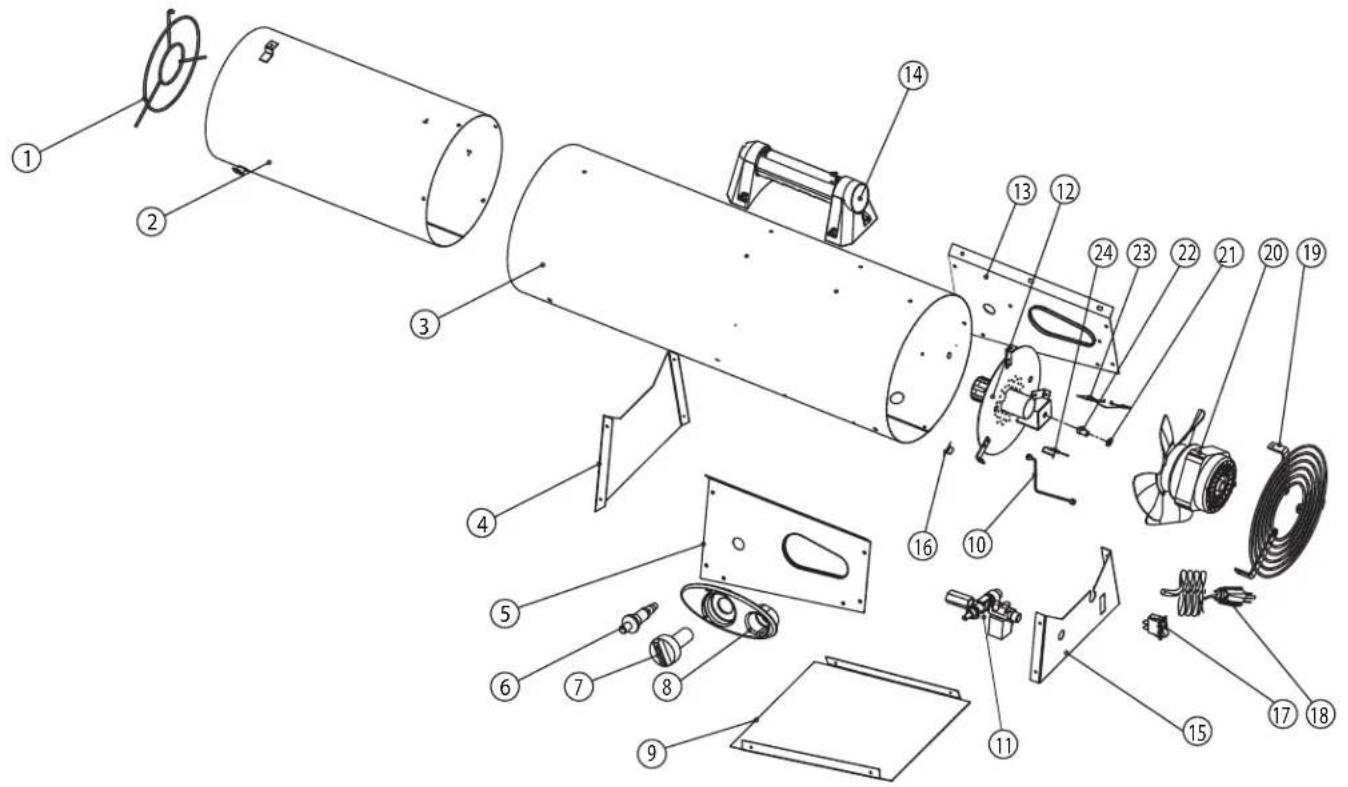

Dellistoma och sprängskiss visar fläkten så som den är konstruerad. Använd inte en fläkt som skiljer sig från den som visas. Använd i detta avseende endast slang, regulator och cylinderanslutningsarmatur (kallad ett POL-beslag) som medföljer fläkten. VIKTIGT Anpassa färgbandet på hängmärket som är fäst vid slangmonteringen med färgen på etiketten som ligger nära propaninloppsbeslaget på fläkten. Använd inte alternativ. För denna värmefläkt levereras regulatorn från fabricsinställningen enligt "specifikationer". Om det finns osåkerhet om regulatorns inställning, låt den kontrolleras.

En värmefläkt som inte fungerar korrekt måste repareras, men endast av en utbildad, erfaren serviceperson.

Garantiprodukter repareras utan kostnad för varken delar eller arbetskraft. Vänligen inkludera ett kort uttalande som anger datum, inköpsplats, typ av problem och inköpsbevis.

Produkter utan garanti kommer att repareras med en avgift för delar och arbete.

Lagring

• Se till att fläkten är i "Off"-läge.
• Stäng av gasen vid LP-gasförsörjningscylindern när fläkten inte används.
• Koppla bort gasbehållaren från gasvärmaren.
• Förvara gasbehållaren i ett svalt, torrt, mörkt och väl ventilerat rum. En fränkopplad cylinder måste ha gångade ventilpluggar tätt installerade. Placera den långt borta från brännbara, explosiva eller heta material och helst inte i hemmet. Dessutom ska den aldrig förvaras i källaren eller vinden.
• Cylindern måste förvaras utom räckhåll för barn.
• Förvara eller använd inte bensin eller andra brandfarliga ångor och vätskor i närheten av denna eller någon annan apparat.
• När fläkten ska förvaras inomhus måste anslutningen mellan LP-gasförsörjningscylindern och värmefläkten kopplas bort och cylindern / cylindrama tas bort från fläkten och förvaras utanför dörrarna.
• Kontrollera gasventilens täthet och för skador. Om du misstänker en skada, ska den bytas av din gashandlare.

Rengöring och skötsel

⚠️VARNING: Se till att fläkten är i "Off" läge och är sval. Rengör inte fläkten med rengöringsmedel som är brännbara eller frätande.

• Torka av pulverbelagda ytor med mjukt, fuktigt trasa och tvålvatten.
• Avlägsna skräp, spindel och insektsbon från ventilationsöppningen i cylinderns hölje, kontrollfack, brännare och cirkulationsluftspassager på värmefläkten med kraftig rörrensare eller tryckluft för att hålla apparaten ren och säker för användning.
• Rengör aldrig portar eller andra öppningar med tandpetare eller andra ting som kan brytas och blockera portama.

Felsökning
LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

PROBLEM ORSAK LÖSNING
Motorn fungerar inte Ingen elförsörjning	Kontrollera terminalkortet med en testare
Motorn fungerar, men brännaren tänds inte och efter några sekunder stannar värmefläkten	Cylindergaskranen är stängd Öppna gaskranen
	Cylindern är tom Använd en ny cylinder
	Munstycket är hindrat Ta bort munstycket och rengör det
	Magnetventilen är inte öppen Kontrollera att magnetventilen	fungerar
	Det finns ingen gnista Kontrollera elektrodens position
Brännaren tänds, men efter några sekunder stannar fläkten	Värmefläkten är inte ordentligt jordad Kontrollera och anslut	ordentligt
	Defekt anslutning mellan sensor och säkerhetsanordning	Kontrollera och anslut ordentligt
	Defekt säkerhetsanordning Byt ut säkerhetsanordningen
Värmefläkten stannar under drift	Överdriven gasförsörjning	Kontrollera tryckreduceraren och byt ut den vid behov
	Otilräckligt luftflöde	Kontrollera att motorn fungerar korrekt
	Otilräcklig gasförsörjning på grund av isbildning på cylindern	Kontrollera och använd en större cylinder eller två cylindrar ansiutna tillsammans

KOPPLINGSSCHMA Magnetventil Motor Växla Plugg medföljer fläkten bytas ut med svarande, med es (typ SF 2.200,

Om originalledningar som medföljer fläkten måste bytas ut måste den bytas ut med typ AWG 105 °C eller motsvarande, med undantag av vad som anges (typ SF 2.200, ** SGI-250 °C)

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

#60K125KBeskrivning				Antal	#60K125KBeskrivning				Antal
1 20989 20978		Uttagshållare 1			14 40801 40801 Handtag			1
2 20954 20979		Förbränningskammare 1			15 20962 20985 Bakre bakpanel			1
3 20914 20925		Yttre trumma 1			16 20976 20975 Hög gränslägesbrytare			1
4 20955 20980		Baspanel 1			17 20964 20964 Växel			1
5 20956 20981		Basen vänsier panel (DXPH125E visas) 1			18 20965 20965 El sladd (J-typ)			1
6 20957 20957		Tändare 1				20966 20966 El sladd (F-typ)		1
7	Ej Tillämplig	20982 Kontrollvred 1				20967 20967 El sladd (G-typ)		1
					19 20968 20986 Inloppsbehållare			1
8	N/A	20983 Dekorativ panel			20 20969 20987 Fläktmotor			1
9 20920 20931		Nedre bottenpanelen			21 20970 20970 Öppningsmutter			1
10 20977 20958		Brännarförsörjningsrör			22 20971 20988 Öppning			1
11 20959 20984		Ventilmontering			23 20972 20972 Termoelement			1
12 20974 20963		Brännarenhet			24 20973 20973 Tändelektrod 1
13 20916 20927		Högerpanel på basen (DXPH125E visas)

LÄMNA ALDRIG VÄRME ELEMENTET UTAN TILLSYN VID ANVÄNDNING!

DEWALT®

INSTRUKTIONSHANDBOK

BYGGVÄRMEFLÄKT PROPAN

DXPH060E

DXPH125E

KÖP: Tillbehör kan köpas hos alla DEWALT® lokala återförsäljare eller direkt från fabriken.

Ange modellnummer, inköpsdatum och beskrivning av problem i all kommunikation.

BEGRÄNSAD GARANTI

DeWALT® garanterar att dess värme element och tillbehör är fria från defekter i material och utförande under en period på två år från inköpsdatum.

DEWALT® kommer att reparera eller ersätta denna produkt kostnadsfritt om den har visat sig att vara felaktig under tvåårsperioden och returneras på kundens bekostnad med bevis av köp till DEWALT® inom garantiperioden.

Till salu i följande länder:

2531/20

EN 1596:1998+A1:2004

2531DL-0078

FORLAT ALDRI VARMEAPPARATET UTEN TILSYN MENS DET BRENNER!

• För frakobling av elektrisk strom
