BRUKSANVISNING BP-B2500 BLUEPALM

Innehållsförteckning

Inledning

Användningsområde

Förklaring av symbolerna

Säkerhetsanvisningar

Anvisningar om det inbyggda batteriet och kassering

Viktig information om kassering

Mer information om produkten

Leveransomfattning

Idrifttagning

Använda appen

Frågor och svar

Tekniska specifikationer

Varning

Garanti

Försäkran om överensstämmelse

LÄS DENNA MANUAL NOGGRANT INNAN MONTERING, INSTALLATION, ANVÄNDNING ELLER UNDERHÅLL. SKYDDA DIG SJÄLV OCH ANDRA GENOM ATT FÖLJA SÄKERHETSANVISNINGARNA. UNDERLÅTANDE ATT FÖLJA ANVISNINGARNA KAN RESULTERA I PERSONSKADA OCH/ELLER EGENDOMSSKADA OCH/ELLER OGILTIG GARANTI.

BLUEPALM

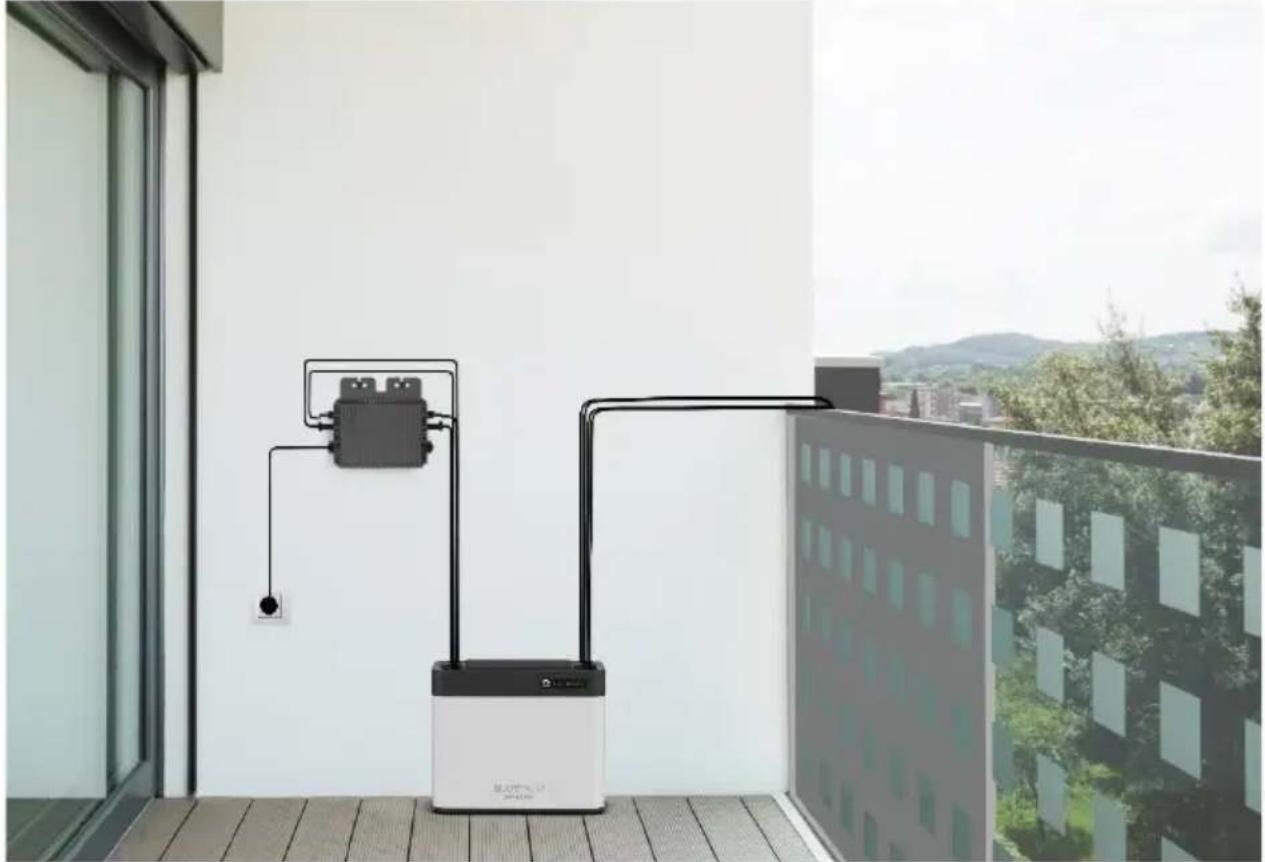

Användningsområde

BLUEPALM BP-B2500 med 2 240 Wh är en smart lagringslösning för effektiv lagring av överskottsenergi från solcellspaneler och frigöring av den lagrade energin när och var du än behöver den. Det är (MPPT)-tekniken integrerad för att optimera laddningsprocessen. Vår produkt lämpar sig inte för användning i extremt känsliga nätverk relaterade till människors säkerhet och som är starkt och väsentligen beroende av strömförsörjningen, t.ex. medicinsk utrustning, utrustning för kärnkraftverk, utrustning för flygindustrin osv. Därför ska vi inte hållas ansvariga för någon olycka som lett till personskador, brand eller maskinfel som orsakas av att vår produkt används med ovanstående utrustning. BLUEPALM BP-B2500 har skyddsklass IP65, är dammtät, har fullt skydd mot kontakt och är skyddad mot vattenstrålar från alla vinklar

Förklaring av symbolerna

FARA!

WARNING!

Genom att läsa denna bruksanvisning ska du bli förtrogen med användningen av denna produkt. Den innehåller viktig information om användning, säkerhet och underhåll av enheten. Förvara därför den här bruksanvisningen på ett säkert ställe så att du kan läsa den när som helst. Skicka den vidare till efterföljande användare.

Läs följande säkerhetsanvisningar noggrant. Om kroppsskada eller materiell skada orsakas av underlätenhet att följa anvisningarna upphör garantin att gälla.

FARA!

Innan du använder enheten, kontrollera enheten och dess anslutningskabel samt tillbehören avseende skador. Använd inte enheten om den uppvisar några synliga skador.

Använd endast enheten tillsammans med mikroväxelriktare och PV-paneler som är godkända inom EU. Kontrollera att spänningen som anges på märkskylten stämmer överens med uppgifterna på din PV-panel.

BLUEPALM

Ladda endast systemet med PV-paneler som är godkända inom EU och den anslutningskabel som ingår i leveransen. Annars kan överhettning, brand osv. uppstå.

Se till att använda produkten på en lättillgänglig plats så att du snabbt kan koppla bort enheten från PV-panelerna och mikroväxelriktaren i en nödsituation.

Läs noga anvisningarna för de enheter du vill ansluta till lagringsenheten.

Om dina enheter inte är redo att anslutas och en elektrisk installation krävs, observera att elinstallationer endast utförs av utbildade specialister. Elarbete kan vara livshotande och felaktig installation kan leda till allvarliga skador eller till och med dödsfall. Kontakta en behörig elektriker för elarbeten som ska utföras.

Krossa inte anslutningskabeln och dra den inte över vassa kanter eller heta ytor. Använd inte anslutningskabeln för att bära.

Om anslutningarna eller kablarna på denna enhet är skadade, sluta använda enheten för att undvika fara.

För att minska risken för att skada nätkontakten och sladden, när du kopplar bort produkten, ta tag i kontakten och inte sladden.

Använd inte produkten över dess nominella kapacitet.

Överbelastning av utgångarna utöver det nominella värdet kan leda till brand eller personskada.

BLUEPALM

Använd inte produkten med en skadad sladd, kontakt eller utgångssladd.

Använd inte produkten eller tillbehören om de är skadade eller modifierade. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende som kan resultera i brand, explosion eller personskada.

Koppla ur de anslutna MC4-kontakterna i händelse av funktionsfel under drift och före rengöring av enheten.

För att minska risken för elektriska stötar, koppla ur utrustningen före service.

Låt en kvalificerad reparationstekniker utföra service och använd endast identiska reservdelar. Detta säkerställer att produktens säkerhet upprätthålls.

Användning av ett tillbehör som inte rekommenderas eller säljs av produkttillverkaren kan leda till risk för brand, elektriska stötar eller personskador.

Dra aldrig ut kontakterna ur eluttagen med sladden eller med våta händer.

Sänk aldrig ned produkten i vatten eller någon annan vätska. Om produkten råkar falla i vattnet, förvara den på en säker, öppen plats och borta från eld tills den är helt torr.

Använd aldrig enheten efter ett fel, till exempel om enheten har fallit i vatten eller skadats på annat sätt.

Enheten är endast avsedd för hushållsbruk eller liknande ändamål. Den får inte användas för kommersiella ändamål!

BLUEPALM

Se till att enheten är stabil under drift och att de anslutna kablarna inte går att snubbla över.

Kontrollera systemet före varje användning. Använd inte systemet om det är skadat eller defekt. Använd inte enheten och kontakta kundtjänst om du upptäcker att systemet är skadat, sprucket, defekt eller har andra defekter.

Stå inte på produkten.

Hantera produkten varsamt. Den kan skadas av stötar, slag eller fall från låg höjd.

Håll produkten borta från extrem fukt och extrem värme.

FARA!

Plocka INTE isär, reparera eller modifiera systemet eller batteriet. Detta kan orsaka elektriska stötar, brand osv.

Öppna aldrig produkten själv. Utför aldrig reparationer själv!

Ta inte isär produkten. Ta den till en kvalificerad servicetekniker när service eller reparation krävs. Felaktig montering skapar risk för brand eller elektriska stötar.

Modifiering eller ändring av produkten försämrar produktsäkerheten och är förbjuden. Akta: Det finns risk för skador!

Alla ändringar eller reparationer på enheten eller tillbehören får endast utföras av tillverkaren eller av personer som uttryckligen har auktoriserats av tillverkaren.

BLUEPALM

Placera INTE systemet nära en eld och utsätt det INTE för extrem hetta.

Använd eller förvara inte denna produkt i direkt solljus under en längre tid, t.ex. i en bil, på lastbilsflaket eller på någon annan plats där den utsätts för höga temperaturer. Annars kan produkten inte fungera eller skadas, eller värme kan genereras.

Om möjligt, utsätt den inte för kontinuerligt direkt solljus. Detta kan orsaka elektriska stötar, brand osv.

Använd endast utgångsuttaget för att försörja externa enheter eller för att ansluta till en mikroväxelriktare. Anslut inte under några omständigheter utgången direkt till elnätet.

Rör INTE systemet eller kontakterna med våta händer. Detta kan leda till elektriska stötar.

Stoppa inte fingrar eller händer i produkten.

Om vätska från systemet kommer i dina ögon, gnugga INTE dina ögon. I detta fall, skölj ögonen med vatten och uppsök omedelbart läkarvård. Det finns risk för blindhet.

Kassera INTE systemet i hushållsavfallet.

Följ de lokala föreskrifterna för kassering av systemet.

När du kasserar sekundära celler eller batterier, håll celler eller batterier från olika elektrokemiska system åtskilda från varandra.

Använd INTE olämpliga anslutningskablar. Detta kan orsaka elektriska stötar, brand osv.

BLUEPALM

Använd INTE systemet utöver den specificerade inspänningen. Detta kan leda till elektriska stötar eller brand osv.

Använd INTE systemet om det inte fungerar som det ska. Detta kan orsaka elektriska stötar, brand, skador på utrustningen osv.

Flytta INTE systemet medan det laddas eller är i drift. Detta kan resultera i elektriska stötar, skador på systemet eller andra personskador.

WARNING

Om systemet har några avvikelser, fortsätt INTE att använda systemet och kontakta återförsäljaren eller kundtjänst.

Håll barn borta från systemet. Låt INTE barn använda strömförsörjningen. Detta kan leda till olyckor eller skador. Detta system får inte användas av barn. Förvara systemet och dess anslutningskablar utom räckhåll för barn.

Barn får inte leka med systemet.

Noggrann övervakning krävs för att minska risken för skador när produkten används nära barn.

Systemet får inte användas av personer med begränsade fysiska, sensoriska eller mentala förmågor eller bristande erfarenhet och kunskap, såvida de inte övervakas eller personal har fått instruktioner om säker användning av systemet och förstår de risker som är förknippade med användningen.

BLUEPALM

Håll husdjur borta från systemet.

Använd eller förvara INTE systemet i en miljö med hög temperatur. Detta kan göra att systemet deformeras eller överhettas.

Om vätska inifrån systemet kommer i kontakt med hud eller kläder, tvätta de drabbade områdena med kranvatten.

Kontakt med vätskan kan orsaka skador.

I händelse av åskväder, dra ut anslutningskabeln ur strömlagringsenheten.

Ett åskväder kan orsaka en överström från uttaget och därmed från mikroväxelriktaren, vilket kan leda till överhettning, brand eller andra olyckor.

Lägg INTE systemet på sidan eller upp och ner under användning eller förvaring. Detta kan göra att systemet överhettas, vilket i sin tur kan leda till olyckor.

Var särskilt försiktig så att du inte tappar enheten på golvet. Placera enheten på en stabil yta. Detta gör också displayerna lättare att läsa.

Håll enheten borta från andra föremål när du flyttar den.

Enheten får inte utsättas för stötar eller vibrationer. Annars finns det risk för brand.

WARNING

BLUEPALM

Om rost, konstig lukt, överhettning eller annat onormalt tillstånd upptäcks, sluta omedelbart använda systemet och kontakta återförsäljaren eller vår kundtjänst.

Systemet uppfyller alla lagkrav för transport av farligt gods.

Detta system innehåller LifePO4-batterier.

Enligt flygbolagens transportbestämmelser kan litiumbatterier med en kapacitet på 100 Wh inte transporteras med flyg. Vid transport i fordon, se till att systemet är ordentligt säkrat vid transport i ett motorfordon.

Underlåtenhet att följa denna regel kan leda till skador på utrustningen, elektriska stötar, överhettning, brand eller andra olyckor.

Systemet får endast laddas och användas vid omgivningstemperaturer mellan -0 och 50 °C . Att använda systemet över eller under detta temperaturområde kan orsaka överhettning eller försämrad prestanda.

Om systemet faller ned av misstag, tappas eller utsätts för kraftiga fysiska stötar, stäng av systemet omedelbart. För att undvika olyckor, kontakta återförsäljaren eller vår kundtjänst för att få systemet kontrollerat och reparerat.

Om du aktiverar skyddsfunktionen och kopplar ur enheten, koppla bort den elektriska utrustningen från kontakten. Stäng av systemet när det inte används/förvaras för att undvika elektriska stötar eller onödig batteriladdning osv.

BLUEPALM

Under drift genererar strömförsörjningsenheter elektromagnetiska fält som kan störa den normala driften av medicinska implantat eller medicinsk utrustning som pacemakers, cochleaimplantat, hörapparater, defibrillatorer osv. Om sådana medicinska apparater används, kontrollera med tillverkaren om det föreligger restriktioner för användningen av utrustningen. Dessa åtgärder är viktiga för att säkerställa ett adekvat säkerhetsavständ mellan medicinska implantat (t.ex. pacemakers, cochleaimplantat, hörapparater, defibrillatorer osv.) och denna produkt när den används.

Användning av enheten i bostadsmiljö kan orsaka radiostörningar.

Använd inte denna produkt i närvaro av stark statisk elektricitet eller starka magnetfält.

Anvisningar om det inbyggda batteriet och kassering

Uttjänta laddningsbara batterier hör inte hemma i hushållsavfallet. Som konsument är du lagligt skyldig att lämna tillbaka uttjänta laddningsbara batterier för korrekt avfallshantering. Du kan lämna in dina laddningsbara batterier på de offentliga insamlingsställena i ditt samhälle eller där laddningsbara batterier av samma typ säljs.

Batterier hör inte hemma i händerna på barn.

Värm inte batteriet över 60 °C och kasta det inte i eld: Risk för brand, explosion och brännskador!

BLUEPALM

Kortslut inte batteriet.

Försök inte öppna batterierna.

Sluta ladda omedelbart om enheten är kraftigt överhettad. Ett batteri som blir väldigt varmt eller deformeras under laddning är defekt och får inte längre användas.

Utsätt inte batteriet för någon mekanisk påfrestning. Undvik att tappa, slå, böja eller skära av batteriet.

När du laddar batteriet, se till att polariteten på laddningskontakten är korrekt. Om laddningskontakten är felaktigt ansluten, laddaren är olämplig eller polariteten är omvänd finns risk för kortslutning och explosion!

Ladda aldrig ur batteriet helt eftersom det förkortar livslängden.

Batteriunderhåll bör utföras eller övervakas av personal med kunskap om batterier och nödvändiga försiktighetsåtgärder.

Om enheten ska förvaras under en längre tid rekommenderas att den återstående kapaciteten på batteriet är ca 30 % av laddningsvolymen.

Produkten kan laddas vid en temperatur i intervallet 0–50 °C.

Produkten kan laddas ur i ett temperaturområde från -10 °C till 50 °C.

Låga temperaturer kan påverka produktens batterikapacitet.

BLUEPALM

Utsätt inte produkten för eld eller höga temperaturer. En explosion kan inträffa om den utsätts för brand eller temperaturer över 130 °C.

Vid brand, använd en brandsläckare av klass D, skum eller med CO2.

Produkten kan kännas varm vid urladdning. Detta är ett normalt drifttillständ och bör inte vara anledning till oro.

När du laddar det interna batteriet, arbeta i ett välventilerat utrymme och begränsa inte ventilationen på något sätt.

Rengör inte produkten med skadliga kemikalier eller rengöringsmedel.

Ladda ditt LiFePO4-batteri till 60–80 % av dess kapacitet före förvaring.

Felaktig användning, fall eller överdriven kraft kan skada produkten.

Utsätt inte denna produkt för brandfarliga, explosiva gaser eller rök.

Tillverkaren tar inget ansvar för felaktig användning som beror på att bruksanvisningen inte har följts.

Behåll enhetens originalförpackning och använd den för transport.

BLUEPALM

	ÄTERVINNINGFörpackningsmaterialet kan återvinnas. Det rekommenderas därför att slänga det tillsammans med det sorterade avfallet.
	BORTSKAFFANDEDen överkorsade soptunnan på hjul betyder att det krävs separat avfallshantering av elektrisk och elektronisk utrustning (WEEE).Elektriska och elektroniska apparater kan innehålla farliga och miljöfarliga ämnen. Kassera dem därför inte tillsammans med osorterat restavfall, utan på en anvisad insamlingsplats för avfall från elektrisk och elektronisk utrustning. Genom att göra detta bidrar du till att skydda resurser och miljö.För mer information ska du kontakta din återförsäljare eller de lokala myndigheterna.
	FÖRSÄKRAN OM ÖVERENSSTÄMMELSEVi intygar härmed att denna artikel överensstämmer med EU:s grundläggande krav, förordningar och direktiv.Du kan se den detaljerade försäkran om överensstämmelse när som helst under följande länk: www.schuss-home.at/de/downloads/
	MEDDELANDE OM ANSVARVi reserverar oss för tryckfel och ändringar av produkten, förpackningen eller produktdokumentationen.Observera våra garantivillkor. Du kan begära detta i det aktuella formuläret med hjälp av kontaktuppgifterna.Du kan när som helst se aktuell bruksanvisning via följande länk www.schuss-home.at/de/downloads/

Förbehåll för fel och tekniska ändringar

BLUEPALM

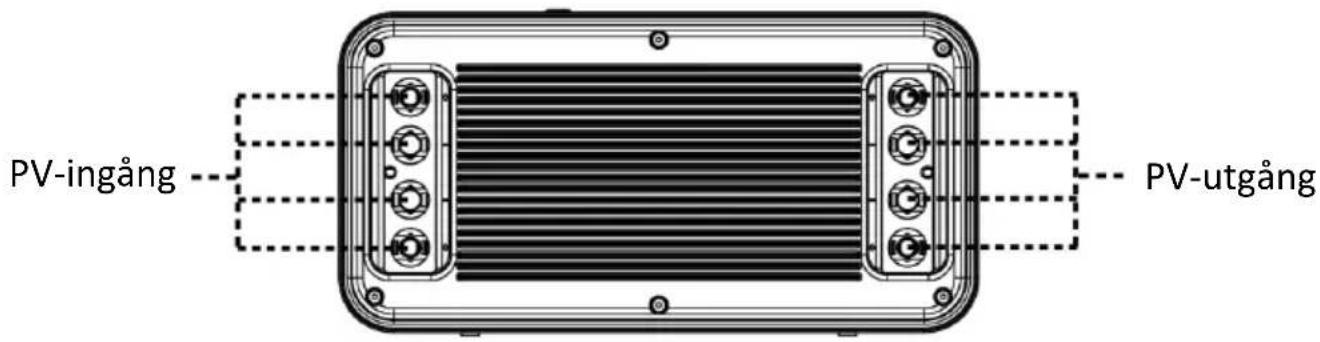

Produktbeskrivning

PV-ingång PV-utgång

Extra batterianslutning På/av-knapp Status Indikator Batter ipaket Indikator

• Strömknappen: Tryck kort på knappen för att slå på Tryck länge två sekunder på knappen för att stänga av
• LED-display: Statusindikator: Utgångsstatus Batteriindikator : LED-indikatorer för batteristatus
• Ingång/utgång: PV-ingång: MC4 *2 1000W MAX PV-utgång: MC4 *2 800W MAX
• Batterianslutning: Max antal extra batterier : 2 Max. Utbyggbar till max kapacitet : 6 720Wh

BLUEPALM

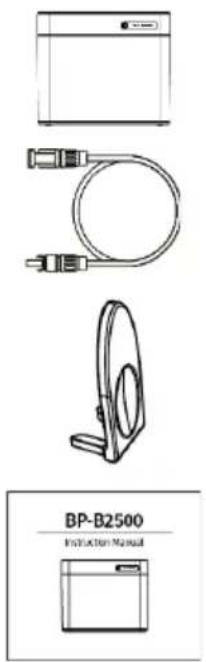

Leveransomfattning

BP-B2500 Instruction Panel

1 x BP-B2500

4x MC4 förlängningskablar

1x Verktyg för att ta bort kablar

1x bruksanvisning

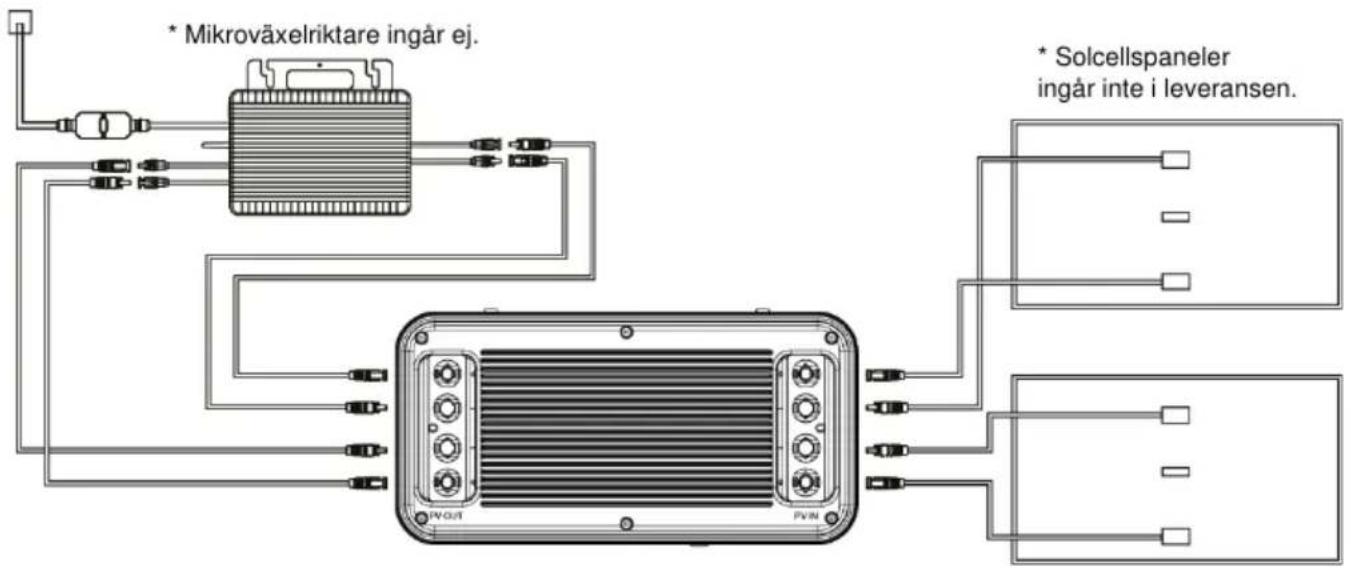

Idrifttagning

1. Anslut solcellspanelen till B2500 PV IN
2. Anslut mikroväxelriktar-MC4-ingången till B2500 MC4 OUT
3. Tryck på strömknappen B2500 tills strömindikatorn tänds
4. När du inte använder B2500 kan du stänga av den genom att trycka på strömknappen i 2 sekunder.

* Mikroväxelriktare ingår ej. * Solcellspaneler ingår inte i leveransen.

BLUEPALM

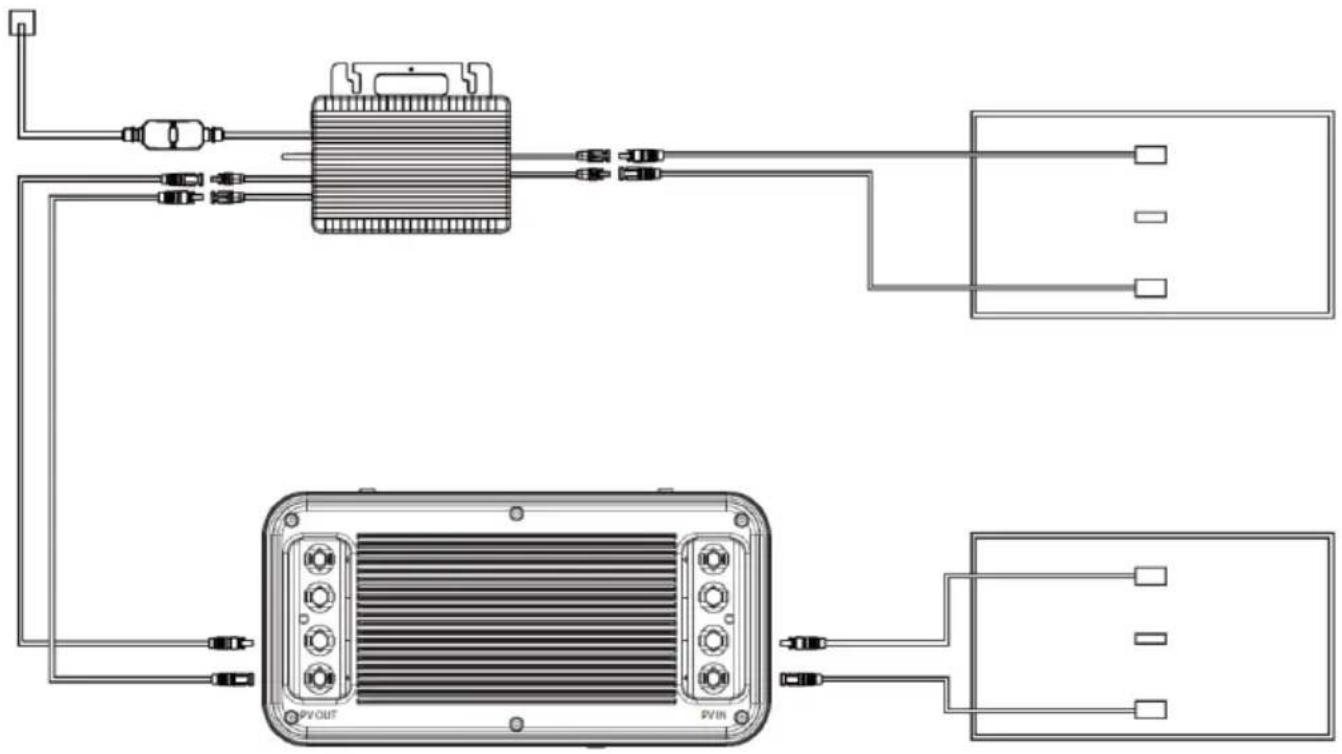

Om du märker att mikroväxelriktare inte fungerar korrekt efter den ovan beskrivna anslutningen, vänligen anslut på följande sätt: Anslut en av mikroinvertrarna till Produkts Output1, och den andra mikroinvertern antingen kopplas bort eller ansluts till solenergi.

*Detta problem uppstår på grund av att vissa av de mikroväxelriktare som finns tillgängliga på marknaden delar en gemensam intern referenspunkt. Om båda mikroväxelriktare ansluts samtidigt till ett batterisystem kommer mikroväxelriktare att fungera onormalt.

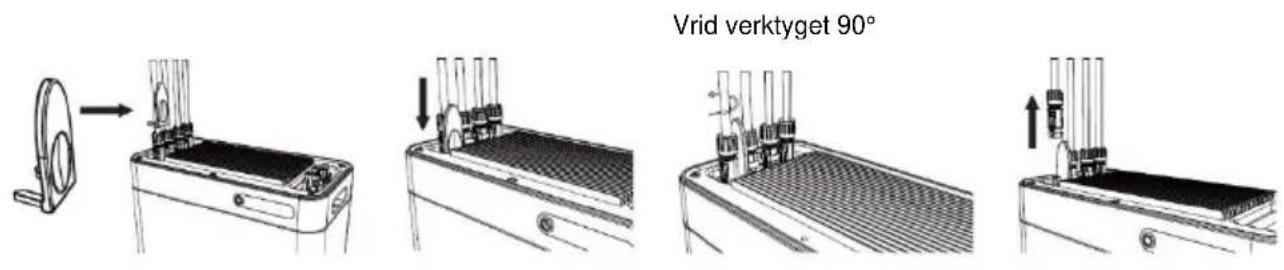

Verktyg för att ta bort kablar:

Vrid verktyget 90°

BLUEPALM

Viktiga tips

• Innan du ansluter kablarna, se till att mikroväxelriktaren, solcellspanelerna och nätet är fränkopplade och att enheten är avstängd.
• Innan du ställer in utgångseffekten för BP-B2500, kontrollera din mikroväxelriktares märkeffekt. Uteffekten bör inte vara större än märkeffekten för din mikroväxelriktare.
• Produkten bör skyddas från direkt solljus för att undvika snabb temperaturhöjning.
• Kontrollera tillbehören före installation, vissa tillbehör måste köpas separat. Efter installationen, ladda ner appen först för att kontrollera den alstrade elen.
• För långtidsförvaring, ladda och ladda ur produkten en gång var 6:e månad (ladda ur produkten till 20 %, ladda sedan till 60–80 %).

Specifikationer:

					Iowat	twead
Kapacitet	Vikt	Mått	PV-ingång	PV-utgång	Batteripaket	Certifikat
2 240 Wh(50 000 mAh/44,8 V)	19 kg	350x175x295 mm	1 000 W max.	800 W max.	LiFePO4 Batteri	RoHS

BLUEPALM

Låga temperaturer kan påverka produktens batterikapacitet. Produkten kan laddas i ett temperaturintervall på -10 °C- 50 °C. Produkten kan laddas ur i ett temperaturintervall på -10 °C till 50 °C. Produkten kan lagra enheten i ett temperaturområde på -10 °C - 55 °C.

Använda appen

Power Zero kan ansluta alla dina enheter via Bluetooth® eller Wi-Fi för att spåra din energiförbrukning och energiproduktion i realtid. Den visar dynamiskt enhetens statusdata i realtid, vilket ger dig kontroll över enhetens energi.

Programvaran kan användas på mobiltelefoner med Android 6.0 och iOS 12.0 eller senare.

Skanna QR-koden och installera den öppnade appen på din smartphone.

Registrering:

Efter installationen kan användarna klicka på skrivbordsikonen för att gå till inloggningsgränssnittet. Första gången du öppnar det kommer du till servervalet.

Välj "Registrera" och ange din e-postadress. En bekräftelsekod kommer att skickas till den tidigare angivna e-postadressen för att utföra verifieringen. Bekräfta din e-postadress i appen med den mottagna koden och ange ett lösenord.

Logga in med din e-postadress och det lösenord du har valt.

Om du har glömt ditt lösenord väljer du "Har du glömt ditt lösenord?" och återställer det.

I inloggningsgränssnittet, klicka uppe till höger -> ange serverval. Välj olika servrar beroende på region.
