BEDIENUNGSANLEITUNG BP-B2500 BLUEPALM

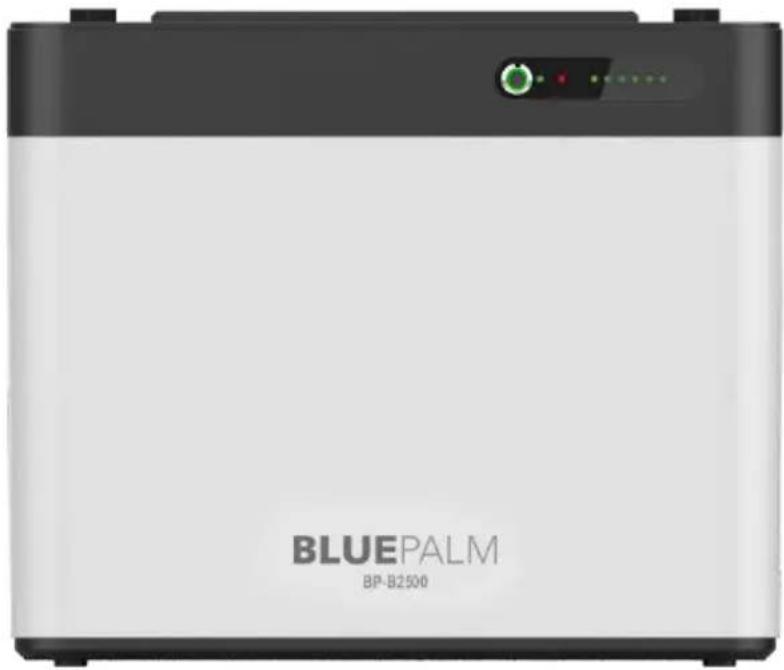

Balkonkraftwerkspeicher

BP-B2500

Einleitung

Verwendungszweck

Erläuterung der Symbole

Sicherheitshinweise

Hinweise zum integrierten Akku und zur Entsorgung

Wichtige Hinweise zur Entsorgung

Nähere Angaben zum Produkt

Lieferumfang

Inbetriebnahme

APP Bedienung

Fragen und Antworten

Technische Daten

Haftungsausschluss

Garantie

Konformitätserklärung

BITTE LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, BEVOR SIE MIT DER MONTAGE, INSTALLATION, BEDIENUNG ODER WARTUNG BEGINNEN. SCHÜTZEN SIE SICH UND ANDERE, INDEM SIE DIE SICHERHEITSHINWEISE BEFOLGEN. DIE NICHTBEACHTUNG DER ANWEISUNGEN KANN ZU PERSONEN- UND/ODER SACHSCHÄDEN UND/ODER ZUM VERLUST DES GARANTIEANSPRUCHS FÜHREN.

BLUEPALM

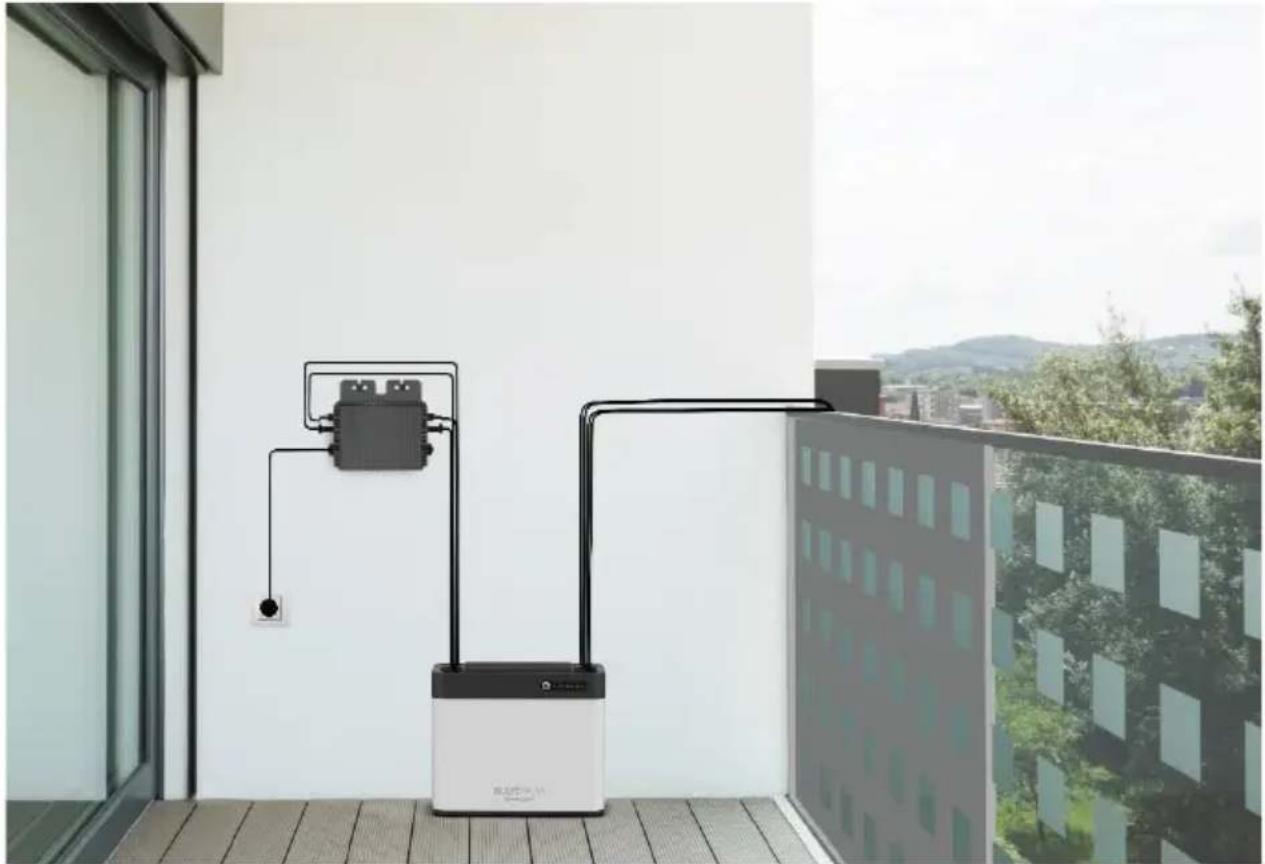

Verwendungszweck

Der BLUEPALM BP-B2500 mit 2.240 Wh ist eine intelligente Speicherlösung, um überschüssige Energie aus Solarmodulen effizient zu speichern und die gespeicherte Energie bei Bedarf jederzeit und überall freizugeben. Es ist die (MPPT)-Technologie integriert, um den Ladevorgang zu optimieren. Unser Produkt ist nicht für den Einsatz in überaus sensiblen Netzwerken geeignet, die im Zusammenhang mit der Sicherheit von Personen stehen und in hohem und lebensabhängigem Maße von der Stromversorgung abhängig sind, wie z. B. medizinische Geräte, Ausrüstungen von Kernkraftwerken, Anlagen in der Luft- und Raumfahrtbranche usw. Daher übernehmen wir keine Haftung für Unfälle mit Personenschäden, Brände oder Maschinenausfälle, die durch die Verwendung unseres Produkts mit den oben genannten Geräten verursacht werden. Der BLUEPALM BP-B2500 verfügt über die Schutzklasse IP65 ist staubdicht, hat vollständigen Schutz gegen Berührung und ist gegen Strahlwasser aus jedem beliebigen Winkel geschützt

Erläuterung der Symbole

GEFAHR!

WARNUNG!

Sicherheitshinweise

Diese Bedienungsanleitung soll Sie mit der Bedienung dieses Produkts vertraut machen. Sie enthält wichtige Hinweise für den Gebrauch, die Sicherheit und die Wartung des Geräts. Bewahren Sie daher diese Anleitung an einem sicheren Ort auf, damit Sie jederzeit darin nachschlagen können. Geben Sie sie an nachfolgende Benutzer weiter.

Bitte beachten Sie die folgenden Sicherheitshinweise sorgfältig. Wenn Körperverletzung oder Schaden durch Nichtbeachtung der Anweisungen verursacht werden, erlischt die Garantie.

GEFAHR!

Überprüfen Sie vor der Verwendung des Geräts das Gerät und dessen Anschlusskabel sowie das Zubehör auf Beschädigungen. Verwenden Sie das Gerät nicht, wenn es sichtbare Schäden aufweist.

Betreiben Sie das Gerät nur in Verbindung mit in der Europäischen Union zugelassen Micro Invertern und PV-Paneelen. Prüfen Sie, ob die auf dem Typenschild

BLUEPALM

angegebene Spannung mit der Ihres PV-Paneels übereinstimmt.

Laden Sie das System ausschließlich nur über in der Europäischen Union zugelassene PV-Paneele und dem im Lieferumfang enthaltenen Verbindungskabel. Andernfalls kann es zu Überhitzung, Bränden usw. kommen.

Achten Sie darauf, dass das Produkt an einem leicht zugänglichen Ort betrieben wird, damit Sie das Gerät im Notfall schnell von den PV-Paneelen und den Micro Inverter trennen können.

Lesen Sie die Anleitungen der Geräte, die Sie an den Speicher anschließen wollen, sorgfältig durch.

Beachten Sie wenn Ihre Geräte nicht steckfertig sind und eine elektrische Installation erforderlich ist, dass elektrische Installationen nur von ausgebildetem Fachpersonal durchgeführt werden dürfen. Elektrische Arbeiten können lebensgefährlich sein und unsachgemäße Installationen können zu schweren Verletzungen oder sogar zum Tod führen. Bitte wenden Sie sich an einen qualifizierten Elektriker, um elektrische Arbeiten durchführen zu lassen.

Quetschen Sie das Anschlusskabel nicht und ziehen Sie es nicht über scharfe Kanten oder heiße Oberflächen. Verwenden Sie das Anschlusskabel nicht zum Tragen.

Wenn die Anschlüsse oder Kabel dieses Geräts beschädigt sind, verwenden Sie das Gerät nicht weiter, um Gefahren zu vermeiden.

BLUEPALM

Um das Risiko einer Beschädigung des Stromsteckers und des Kabels zu verringern, ziehen Sie beim Trennen des Produkts am Stecker und nicht am Kabel.

Benutzen Sie das Produkt nicht über seine Nennleistung hinaus. Eine Überlastung der Ausgänge über den Nennwert hinaus kann zu Brand- oder Verletzungsgefahr für Personen führen.

Betreiben Sie das Produkt nicht mit einem beschädigten Kabel oder Stecker oder einem beschädigten Ausgangskabel.

Benutzen Sie das Produkt oder Zubehör nicht, wenn es beschädigt oder verändert ist. Beschädigte oder veränderte Batterien können ein unvorhersehbares Verhalten zeigen, das zu Bränden, Explosionen oder Verletzungsgefahr führen kann.

Ziehen Sie die angeschlossenen MC4 Stecker bei Störungen während des Betriebs und vor der Reinigung des Geräts.

Um das Risiko eines Stromschlags zu verringern, ziehen Sie den Anschlussstecker aus dem Gerät, bevor Sie Wartungsarbeiten durchführen.

Lassen Sie die Wartung von einem qualifizierten Reparaturtechniker durchführen und verwenden Sie ausschließlich identische Ersatzteile. Dadurch wird sichergestellt, dass die Sicherheit des Produkts erhalten bleibt.

Die Verwendung eines Aufsatzes, der nicht vom Produkthersteller empfohlen oder verkauft wird, kann zu Brand-, Stromschlag- oder Verletzungsgefahr führen.

BLUEPALM

Ziehen Sie die Stecker niemals am Kabel oder mit nassen Händen aus den Anschlussdosen.

Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten ein. Wenn das Produkt versehentlich ins Wasser fällt, bewahren Sie es an einem sicheren, offenen Ort auf und halten Sie es von Feuer fern, bis es vollständig trocken ist.

Benutzen Sie das Gerät niemals nach einer Störung, z.B. wenn das Gerät ins Wasser gefallen ist oder auf andere Weise beschädigt wurde.

Das Gerät ist ausschließlich für den Hausgebrauch oder ähnliche Zwecke bestimmt. Es darf nicht zu kommerziellen Zwecken verwendet werden!

Vergewissern Sie sich, dass das Gerät während des Betriebs eine gute Stabilität aufweist und dass man nicht über die Angeschlossenen Kabeln stolpern kann.

Überprüfen Sie das System vor jedem Gebrauch. Verwenden Sie das System nicht, wenn es beschädigt oder defekt ist. Verwenden Sie das Gerät nicht und kontaktieren Sie den Kundenservice, wenn Sie feststellen, dass das System Schäden oder Risse aufweist, defekt ist oder andere Mängel vorhanden sind.

Stellen Sie sich nicht auf das Produkt.

Behandeln Sie das Produkt mit Sorgfalt. Es kann durch Stöße, Schläge oder Stürze aus geringer Höhe beschädigt werden.

Halten Sie das Produkt von extremer Feuchtigkeit und extremer Hitze fern.

BLUEPALM

GEFAHR!

Zerlegen, reparieren oder modifizieren Sie das System oder die Batterie NICHT. Dies kann zu Stromschlägen, Bränden usw. führen.

Öffnen Sie das Produkt niemals selbst. Führen Sie niemals selbst Reparaturen durch!

Zerlegen Sie das Produkt nicht. Bringen Sie es zu einem qualifizierten Servicetechniker, wenn eine Wartung oder Reparatur erforderlich ist. Bei unsachgemäßem Zusammenbau besteht Brand- oder Stromschlaggefahr.

Ein Umbau oder eine Veränderung des Produkts beeinträchtigt die Produktsicherheit und ist verboten. Vorsicht: Es besteht Verletzungsgefahr!

Alle Änderungen oder Reparaturen am Gerät oder am Zubehör dürfen nur vom Hersteller oder von Personen, die vom Hersteller ausdrücklich dazu autorisiert wurden, durchgeführt werden.

Stellen Sie das System NICHT in der Nähe eines Feuers auf und setzen Sie es keiner extremen Hitze aus.

Verwenden oder lagern Sie dieses Produkt nicht über einen längeren Zeitraum in direktem Sonnenlicht, z. B. in einem Auto, auf der Ladefläche oder an einem anderen Ort, an dem es hohen Temperaturen ausgesetzt ist. Andernfalls kann es zu Fehlfunktionen oder einer Beschädigung des Produkts kommen oder es kann Hitze entstehen.

BLUEPALM

Setzen Sie es, wenn möglich nicht durchgehend dem direkten Sonnenlicht aus. Dies kann zu Stromschlägen, Bränden usw. führen.

Verwenden Sie die Ausgangsbuchse nur zur Versorgung externer Geräte oder zum Anschluss an einen Microinverter. Schließen Sie den Ausgang unter keinen Umständen direkt an das Stromnetz an.

Berühren Sie das System oder die Stecker NICHT mit nassen Händen. Dies kann zu Stromschlägen führen.

Stecken Sie keine Finger oder Hände in das Produkt.

Reiben Sie sich NICHT die Augen, wenn Flüssigkeit aus dem System in die Augen gelangt. Spülen Sie in diesem Fall die Augen mit Wasser aus und suchen Sie sofort einen Arzt auf. Es besteht die Gefahr der Erblindung.

Entsorgen Sie das System NICHT mit dem Hausmüll.

Beachten Sie die örtlichen Vorschriften zur Entsorgung des Systems.

Halten Sie bei der Entsorgung von Sekundärzellen oder Batterien die Zellen oder Batterien verschiedener elektrochemischer Systeme voneinander getrennt.

Verwenden Sie KEINE ungeeigneten Anschlusskabel. Dies kann zu Stromschlägen, Bränden usw. führen.

Betreiben Sie das System NICHT jenseits der angegebenen Eingangsspannung. Dies kann zu einem Stromschlag, Brand usw. führen.

BLUEPALM

Verwenden Sie das System NICHT, wenn es nicht richtig funktioniert. Dies kann zu Stromschlägen, Bränden, Schäden an der Anlage usw. führen.

Bewegen Sie das System NICHT, während es geladen wird oder in Betrieb ist. Dies kann zu einem Stromschlag, einer Beschädigung des Systems oder anderen Verletzungen führen.

WARNUNG

Wenn das System irgendwelche Anomalien aufweist, verwenden Sie das System NICHT weiter und wenden Sie sich an den Händler oder den Kundendienst.

Halten Sie das System von Kindern fern. Erlauben Sie Kindern NICHT, das Stromversorgungsgerät zu benutzen. Dies kann zu Unfällen oder Verletzungen führen. Dieses System darf nicht von Kindern benutzt werden. Bewahren Sie das System und seine Anschlusskabel außerhalb der Reichweite von Kindern auf.

Kinder dürfen nicht mit dem System spielen.

Um das Verletzungsrisiko zu verringern, ist eine genaue Aufsicht erforderlich, wenn das Produkt in der Nähe von Kindern verwendet wird.

Das System darf nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, es sei denn, sie werden beaufsichtigt oder erhalten eine Einweisung

BLUEPALM

in die sichere Benutzung des Systems und verstehen die damit verbundenen Gefahren.

Halten Sie das System von Haustieren fern.

Verwenden oder lagern Sie das System NICHT in einer Umgebung mit hohen Temperaturen. Dies kann zu einer Verformung oder Überhitzung des Systems führen.

Wenn Flüssigkeit aus dem Inneren des Systems mit Haut oder Kleidung in Berührung kommt, waschen Sie die betroffenen Stellen mit Leitungswasser ab.

Der Kontakt mit der Flüssigkeit kann zu Verletzungen führen.

Ziehen Sie bei Gewitter das Anschlusskabel aus dem Stromspeicher.

Ein Gewitter kann einen Überstrom aus der Steckdose und somit aus dem Microinverter verursachen, was zu Überhitzung, Bränden oder anderen Unfällen führen kann.

Legen Sie das System während des Gebrauchs oder der Lagerung NICHT auf die Seite bzw. stellen sie es nicht auf den Kopf. Dies kann dazu führen, dass das System überhitzt, was wiederum zu Unfällen führen kann.

Achten Sie besonders darauf, dass das Gerät nicht auf den Boden fällt. Stellen Sie das Gerät auf eine stabile Unterlage. Dies erleichtert auch die Ablesbarkeit der Anzeigen.

Halten Sie das Gerät von anderen Gegenständen fern, wenn Sie es bewegen.

BLUEPALM

Das Gerät sollte keinen Stößen oder Vibrationen ausgesetzt werden. Andernfalls besteht Brandgefahr.

VORSICHT

Wenn Rost, seltsame Gerüche, Überhitzung oder andere abnormale Bedingungen festgestellt werden, stellen Sie die Verwendung des Systems sofort ein und wenden Sie sich an den Händler oder unseren Kundendienst.

Das System erfüllt alle gesetzlichen Anforderungen für den Transport von Gefahrgut.

Dieses System enthält LifePO4-Batterien.

Gemäß den Transportvorschriften der Fluggesellschaften dürfen Lithium Akkus mit einer Kapazität von 100 Wh nicht mit dem Flugzeug transportiert werden. Beim Transport in Fahrzeugen ist darauf zu achten, dass das System beim Transport in einem Kraftfahrzeug ordnungsgemäß gesichert ist.

Die Nichtbeachtung dieser Vorschrift kann zu Schäden an der Anlage, Stromschlägen, Überhitzung, Feuer und anderen Unfällen führen.

Das System darf nur bei Umgebungstemperaturen zwischen - 0 und 50 °C geladen und verwendet werden. Wird das System über oder unter diesem Temperaturbereich betrieben, kann es zu Überhitzung oder Leistungseinbußen kommen.

BLUEPALM

Schalten Sie das System sofort aus, wenn es versehentlich heruntergefallen ist, fallen gelassen wurde oder starken Erschütterungen ausgesetzt war. Um Unfälle zu vermeiden, wenden Sie sich bitte an den Händler oder unseren Kundendienst, um das System überprüfen und reparieren zu lassen.

Wenn Sie die Schutzfunktion aktivieren und den Gerätestecker abziehen, trennen Sie die elektrischen Betriebsmittel von dem Stecker. Schalten Sie das System aus, wenn Sie es nicht benutzen/lagern, um einen Stromschlag sowie eine unnötige Entladung der Batterie usw. zu vermeiden.

Während des Betriebs erzeugen Stromversorgungsgeräte elektromagnetische Felder, die den normalen Betrieb von medizinischen Implantaten oder Medizinprodukten wie Herzschrittmachern, Cochlea-Implantaten, Hörgeräten, Defibrillatoren usw. stören können. Wenn derartige Medizinprodukte verwendet werden, erkundigen Sie sich beim Hersteller nach eventuellen Einschränkungen bei der Verwendung der Geräte. Diese Maßnahmen sind unerlässlich, um einen ausreichenden Sicherheitsabstand zwischen medizinischen Implantaten (z. B. Herzschrittmacher, Cochlea-Implantate, Hörgeräte, Defibrillatoren usw.) und diesem Produkt zu gewährleisten, während es in Gebrauch ist.

Der Betrieb des Geräts in einer Wohnumgebung kann Funkstörungen verursachen.

Verwenden Sie dieses Produkt nicht in der Nähe starker statischer Elektrizität oder starker Magnetfelder.

BLUEPALM

Hinweise zum integrierten Akku und zur Entsorgung

Gebrauchte wiederaufladbare Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte wiederaufladbare Akkus zur ordnungsgemäßen Entsorgung zurückzugeben. Sie können Ihre wiederaufladbaren Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo wiederaufladbare Akkus desselben Typs verkauft werden.

Akkus gehören nicht in die Hände von Kindern.

Erhitzen Sie den Akku nicht über 60 °C und werfen Sie ihn nicht ins Feuer: Brand-, Explosions- und Verbrennungsgefahr!

Schließen Sie den Akku nicht kurz.

Versuchen Sie nicht, Akkus zu öffnen.

Brechen Sie den Ladevorgang sofort ab, wenn das Gerät stark überhitzt ist. Ein Akku, der beim Laden sehr heiß wird oder sich verformt, ist defekt und darf nicht weiterverwendet werden.

Setzen Sie den Akku keinen mechanischen Belastungen aus. Vermeiden Sie es, den Akku fallen zu lassen, ihn Stößen auszusetzen, ihn zu verbiegen oder zu zerschneiden.

Achten Sie beim Laden des Akkus unbedingt auf die richtige Polarität des Ladesteckers. Bei falschem Anschluss des

BLUEPALM

Ladesteckers, ungeeignetem Ladegerät oder verkehrter Polarität besteht Kurzschluss- und Explosionsgefahr!

Entladen Sie den Akku niemals vollständig, da dies seine Lebensdauer verkürzt.

Die Wartung von Batterien sollte von Personal durchgeführt oder überwacht werden, das sich mit Batterien und den erforderlichen Vorsichtsmaßnahmen auskennt.

Soll das Gerät über einen längeren Zeitraum gelagert werden, wird empfohlen, dass die Restkapazität des Akkus ca. 30 % des Ladevolumens beträgt.

Das Produkt kann bei einer Temperatur im Bereich von 0–50 °C geladen werden.

Das Produkt kann in einem Temperaturbereich von -10 °C bis 50 °C entladen.

Niedrige Temperaturen können die Batteriekapazität des Produkts beeinträchtigen.

Setzen Sie das Produkt keinem Feuer oder hohen Temperaturen aus. Bei Einwirkung von Feuer oder Temperaturen über 130 °C kann es zu einer Explosion kommen.

Bei Feuer verwenden Sie einen Feuerlöscher der Klasse D, Schaum oder CO2-Feuerlöscher.

Beim Entladen kann sich das Produkt warm anfühlen. Dies ist ein normaler Betriebszustand und sollte keinen Anlass zur Sorge geben.

BLUEPALM

Arbeiten Sie beim Laden des internen Akkus in einem gut belüfteten Bereich und schränken Sie die Belüftung in keiner Weise ein.

Reinigen Sie das Produkt nicht mit schädlichen Chemikalien oder Reinigungsmitteln.

Laden Sie Ihre LiFePO4-Batterie vor der Lagerung auf 60 - 80% ihrer Kapazität auf.

Missbrauch, Herunterfallen oder übermäßige Krafteinwirkung können zu Schäden am Produkt führen.

Setzen Sie dieses Produkt keinen brennbaren, explosiven Gasen oder Rauch aus.

Der Hersteller übernimmt keine Verantwortung für unsachgemäßen Gebrauch, der aus der Nichtbeachtung der Bedienungsanleitung resultiert.

Bewahren Sie die Originalverpackung des Geräts auf und verwenden Sie sie für den Transport.

BLUEPALM

	RECYCLINGDas Verpackungsmaterial kann recycelt werden. Es wird daher empfohlen, es über den sortierten Abfall zu entsorgen.
	ENTSORGUNGDas Symbol „durchgestrichene Mülltonne“ fordert die getrennte Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE).Elektrische und elektronische Geräte können gefährliche und umweltschädliche Stoffe enthalten. Entsorgen Sie diese daher nicht im unsortierten Restmüll, sondern bei einer ausgewiesenen Sammelstelle für Elektro- und Elektronikaltgeräte. Damit leisten Sie einen Beitrag zum Schutz der Ressourcen und der Umwelt.Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden.
	KONFORMITÄTSERKLÄRUNGWir bescheinigen hiermit, dass dieser Artikel den grundlegenden Anforderungen, Verordnungen und Richtlinien der EU entspricht.Die ausführliche Konformitätserklärung können Sie jederzeit unter dem folgenden Link einsehen: www.schuss-home.at/de/downloads/
	HAFTUNGSHINWEISDruckfehler und Änderungen an Produkt, Verpackung oder Produktdokumentation behalten wir uns vor.Beachten Sie unsere Garantiebedienungen. Diese können Sie in aktueller Form unter den genannten Kontaktdaten anfragen.Aktuelle Bedienungsanleitungen können Sie jederzeit unter folgenden Link einsehen www.schuss-home.at/de/downloads/

Irrtümer und technische Änderungen sind vorbehalten

BLUEPALM

Produktbeschreibung

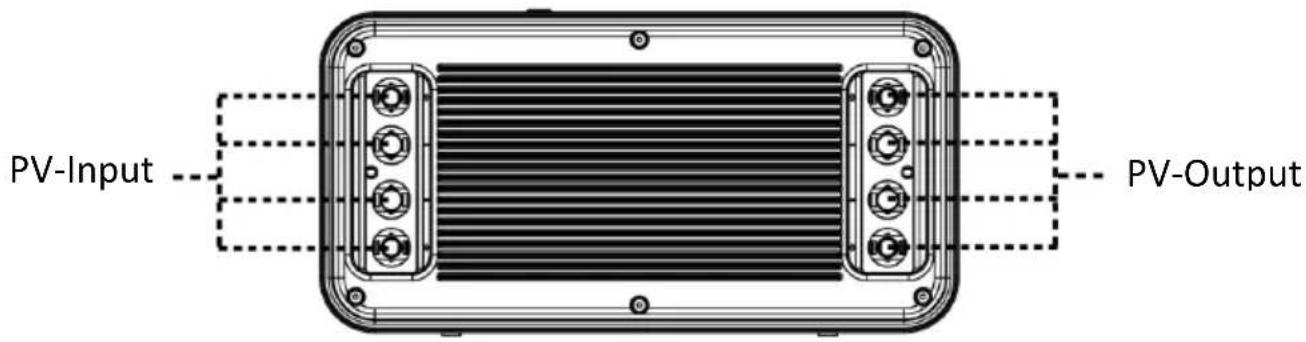

PV-Input PV-Output

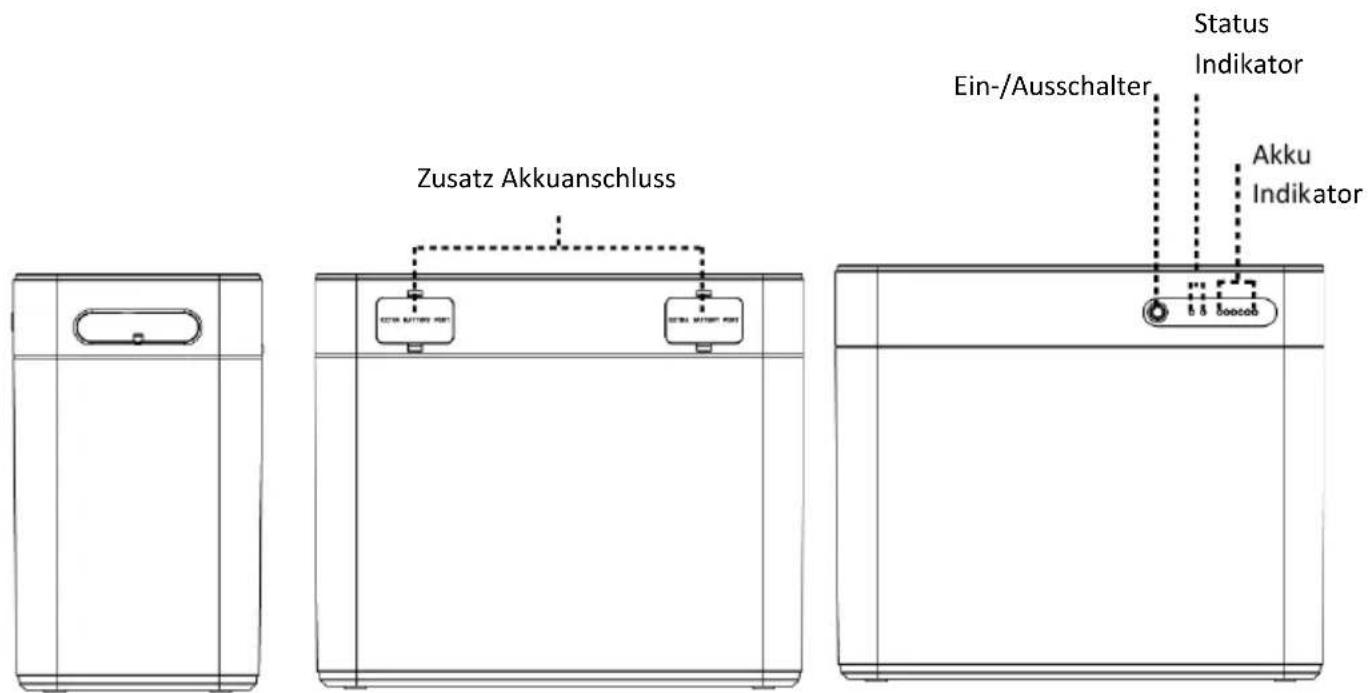

Zusatz Akkuanschluss Ein-/Ausschalter Status Indikator Akku Indikator

• Ein-/Ausschaltknopf : Drücken Sie kurz die Taste zum Einschalten Langes Drücken 2s der Taste zum Ausschalten
  • LED-Display : Status Indikator: Ausgangsstatus Akku Indikator: LED-Anzeigen für den Akkustatus
• Input/Output : PV-Input: MC4 *2 1000W MAX PV-Output: MC4 *2 800W MAX
• Akkuanschluss: Max. Anzahl der Zusatz Akkus : 2 Max. Erweiterbar auf max. Kapazität : 6.720Wh

BLUEPALM

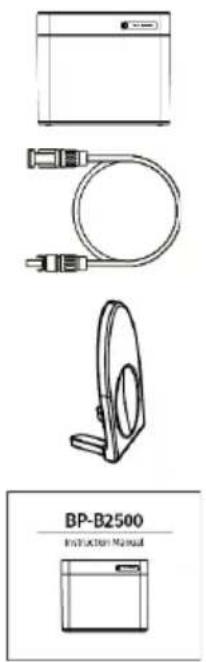

Lieferumfang

BP-B2500 Instruction Manual

1x BP-B2500

4x MC4 Verlängerungskabel

1x Werkzeug zum Entfernen der Kabel

1x Bedienungsanleitung

Inbetriebnahme

1. Schließen Sie das Solarmodul an B2500 PV IN an
2. Verbinden Sie den Mikro Inverter MC4-Eingang mit dem B2500 MC4 OUT
3. Drücken Sie auf den B2500 Einschaltknopf, bis die Betriebsanzeige aufleuchtet
4. Wenn Sie die B2500 nicht benutzen, können Sie sie durch 2s Drücken des Ausschaltknopfes ausschalten.

* Micro-Inverter nicht im Lieferumfang enthalten.

*Solar-Photovoltaik-Paneele nicht im Lieferumfang enthalten.

Lieferumfang enthalten. Solar-Photovoltaic Panel nicht im Lieferumfang enthalten.

S. 19

BLUEPALM

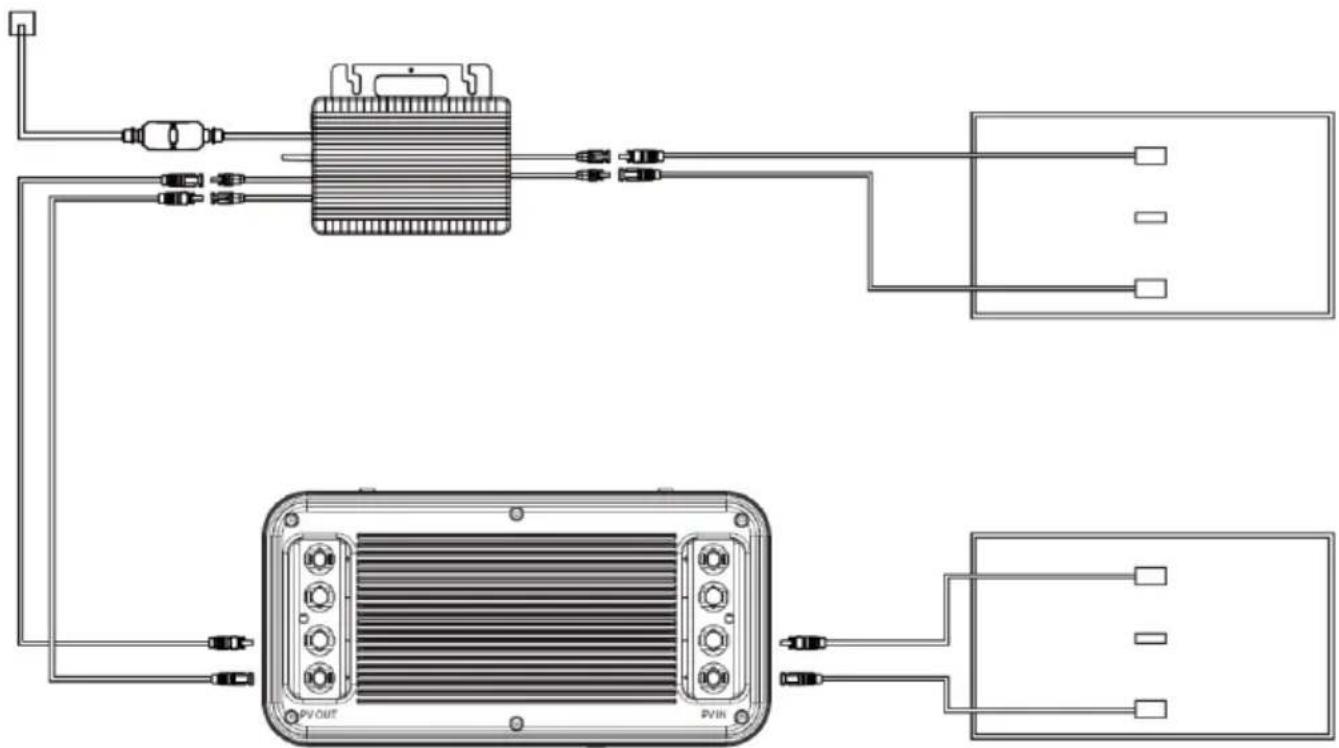

Wenn Sie feststellen, dass der Mikro-Inverter nach der oben beschriebenen Verbindung nicht ordnungsgemäß funktioniert, verbinden Sie bitte auf folgende Weise: Verbinden Sie einen der Mikro-Inverse mit dem Output1 des Produkts, und der andere Mikro-Inverse wird entweder ausgesetzt oder mit der Solarenergie verbunden.

*Dieses Problem entsteht aus der Tatsache, dass einige der auf dem Markt erhältlichen Mikro-Inverter einen gemeinsamen internen Bezugspunkt haben. Wenn die beiden Mikro-Inverter gleichzeitig an einen Batteriesatz angeschlossen werden, wird der Mikro-Inverter abnorm funktionieren.

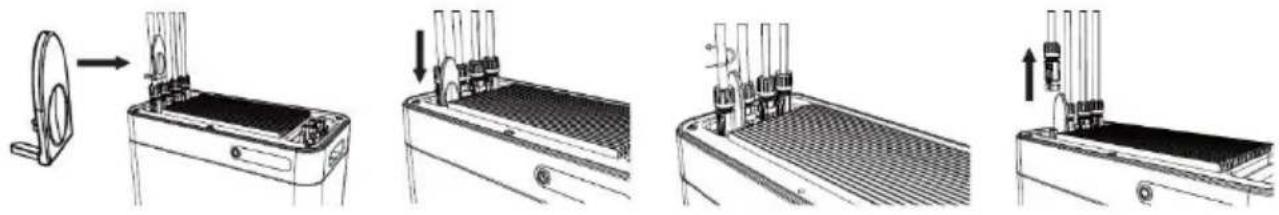

Werkzeug zum Entfernen der Kabel:

Das Werkzeug um 90° drehen

• Stellen Sie vor dem Anschließen der Kabel sicher, dass der Mikro-Wechselrichter, die Solarmodule und das Stromnetz getrennt sind und das Gerät ausgeschaltet ist.
• Bevor Sie die Ausgangsleistung der BP-B2500 einstellen, prüfen Sie bitte die Nennleistung Ihres Mikro-Wechselrichters. Die Ausgangsleistung sollte nicht größer sein als die Nennleistung Ihres Mikro-Wechselrichters.
• Das Produkt sollte vor direkter Sonneneinstrahlung geschützt werden, um einen schnellen Temperaturanstieg zu vermeiden.
• Bitte überprüfen Sie das Zubehör vor der Installation, einige Zubehörteile müssen separat erworben werden. Nach der Installation laden Sie bitte zuerst die App herunter, um den erzeugten Strom zu überprüfen.
• Für eine langfristige Lagerung laden und entladen Sie das Produkt einmal alle 6 Monate (entladen Sie das Produkt auf 20%, dann laden Sie es auf 60-80%).

Spezifikationen:

					[SW3]
Kapazität	Gewicht	Abmessungen	PV Eingang	PV Ausgang	Akku	Zertifikate
2240Wh(50000mAh/44.8V)	19kg	350x175x295mm	1000W max.	800W max.	LiFePO4Batterie	RoHS

[2K0K]			[TY2A]
Zyklusanzahl	Lagertemperatur	Entladetemperatur	Ladetemperatur	Systemschutz
6000 Mal (25°C)	-10–55 °C	-10–50 °C	0–50 °C	Überladeschutz,Überentladeschutz,Überstromschutz,Übertemperaturschutz,Kurzschlussschutz,Überspannungsschutz

BLUEPALM

Betriebstemperaturbereich

Niedrige Temperaturen können die Batteriekapazität des Produkts beeinträchtigen. Das Produkt kann in einem Temperaturbereich von 0°C-50°C geladen werden. Das Produkt kann in einem Temperaturbereich von -10 °C bis 50 °C entladen. Das Produkt kann das Gerät in einem Temperaturbereich von -10°C - 55°C gelagert werden.

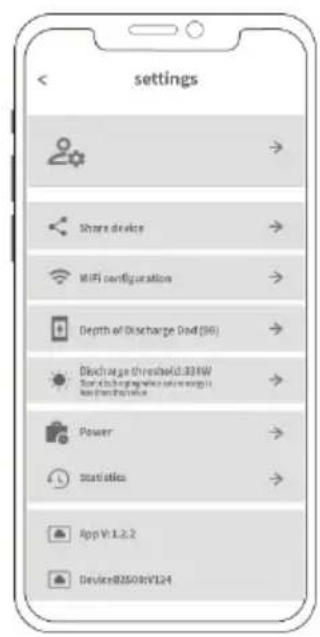

Bedienung der App

Power Zero kann alle Ihre Geräte über Bluetooth® oder Wi-Fi verbinden, um Ihren Energieverbrauch und Ihre Energieerzeugung in Echtzeit zu verfolgen. Es zeigt die Statusdaten des Geräts dynamisch in Echtzeit an und ermöglicht Ihnen die Kontrolle über die Energie des Geräts.

Diese Software kann auf Mobiltelefonen mit Android 6.0 und iOS 12.0 oder höher betrieben werden.

Scannen Sie den QR-Code und installieren Sie die geöffnete App auf Ihrem Smartphone.

Betriebstemperaturbereich

Niedrige Temperaturen können die Batteriekapazität des Produkts beeinträchtigen. Das Produkt kann in einem Temperaturbereich von -10°C- 50°C geladen werden. Das Produkt kann in einem Temperaturbereich von -10 °C bis 50 °C entladen werden. Das Gerät kann in einem Temperaturbereich von -10°C - 55°C gelagert werden.

Bedienung der App

Power Zero kann alle Ihre Geräte über Bluetooth® oder Wi-Fi verbinden, um Ihren Energieverbrauch und Ihre Energieerzeugung in Echtzeit zu verfolgen. Er zeigt die Statusdaten des Geräts dynamisch und in Echtzeit an und gibt Ihnen die Kontrolle über die Energie des Geräts.

Diese Software kann auf Handys mit Android 6.0 und iOS 12.0 oder höher betrieben werden.

BLUEPALM

Installation der Software:

Scannen Sie den QR-Code und installieren Sie die geöffnete App auf Ihrem Smartphone.

Anmeldung:

Nach der Installation können die Benutzer auf das Desktop-Symbol klicken, um die Anmeldeoberfläche aufzurufen. Beim ersten Öffnen werden Sie zur Serverauswahl weitergeleitet.

Wählen Sie "Registrieren" und geben Sie Ihre E-Mail-Adresse ein. Ein Bestätigungscode wird an die zuvor eingegebene E-Mail-Adresse gesendet, um die Überprüfung durchzuführen. Bestätigen Sie Ihre E-Mail-Adresse in der App mit dem erhaltenen Code und legen Sie ein Passwort fest.

Melden Sie sich mit Ihrer E-Mail-Adresse und dem von Ihnen gewählten Passwort an.

Wenn Sie Ihr Passwort vergessen haben, wählen Sie "Passwort vergessen?" und setzen Sie es zurück.

Klicken Sie in der Anmeldeschnittstelle oben rechts -> Serverauswahl eingeben. Wählen Sie je nach Region verschiedene Server aus.

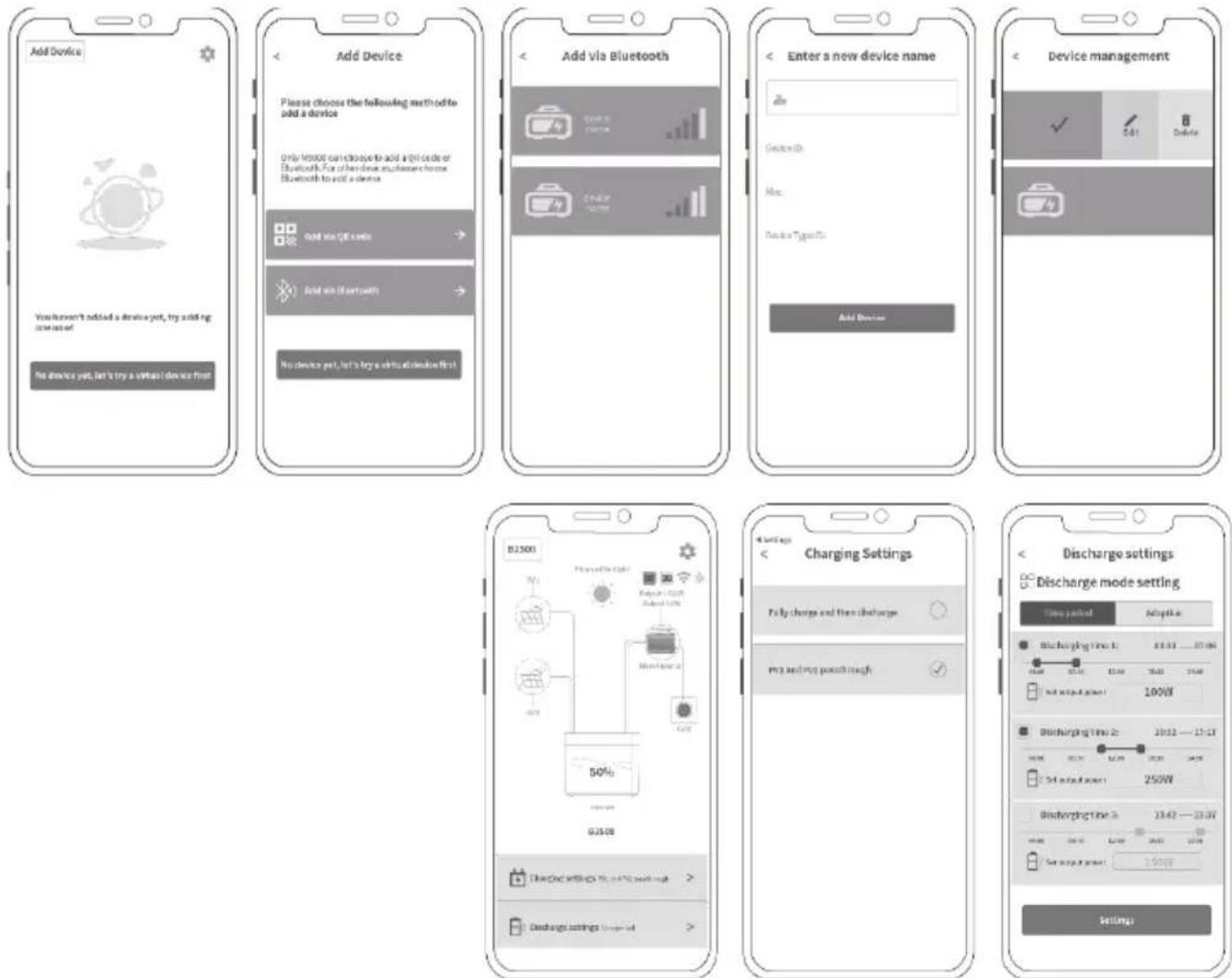

Hinzufügen von Geräten:

Nach erfolgreicher Anmeldung wählen Sie "Gerät hinzufügen" in der oberen linken Ecke, um ein Gerät hinzuzufügen.

Öffnen Sie Bluetooth® auf Ihrem Smartphone und die Standortfreigabe auf dem Telefon und wählen Sie das Gerät aus, um es direkt hinzuzufügen.

Sobald das Gerät erfolgreich hinzugefügt wurde, wird der Name Ihrer BP-B2500 auf dem Startbildschirm angezeigt.

Durch Klicken auf verschiedene Geräte auf der Geräteverwaltungsseite können Sie die Verbindung zu verschiedenen Geräten umschalten. Auf IOS-Systemen löst ein Wischen nach links das Wechseln und Löschen von Geräten aus, während auf Android-Systemen ein langer Druck auf die Geräteliste das Wechseln und Löschen von Geräten auslöst.

BLUEPALM

Startseite des Geräts: Zeigt den Status des Solarladens, des Entladens und anderer Bedingungen in Echtzeit an.

Einstellungen für das Laden:

2 Modi:

1. PV1 und PV2 laden die Batterie bis zur vollständigen Aufladung und entladen sie dann.
2. PV1 und PV2 senden an den Mikro-Wechselrichter.

Einstellungen für die Entladung: Über die APP können Sie die Zeitspanne für jede Zeile und die Leistungsabgabe des Produkts auswählen.

Sie können den intelligenten Stromkontrollmodus einschalten, in dem das Gerät automatisch den Haushaltsstrom erfasst und die Leistung des Geräts an den Strombedarf des Haushalts anpasst, um so Strom zu sparen.

BLUEPALM

App-Einstellungen

Wählen Sie das Einstellungsrad in der oberen rechten Ecke, um Einstellungen zu ändern oder Informationen abzurufen:

• Kontoverwaltung.
• Ausrüstung teilen.
• App- und Geräteinformationen.
  • Wi-Fi-Netzwerk
  • Einstellung der Tiefentladung
• Einstellung der Startschwelle für die Entladung
  • Leistungsstatistiken
  • Historische Statistiken

Häufige Fragen & Antworten

F: Welche Art von Batterie wird verwendet?

A: LiFePO4-Batterie.

F: Kann das Produkt im Flugzeug mitgenommen werden?

A: Nein, gemäß den Standards für den Flugtransport dürfen Lithiumbatterien mit einer Kapazität von 100 Wh nicht im Flugzeug mitgeführt werden.

F: Kann es mit Solarpanelen einer anderen Marke aufgeladen werden?

BLUEPALM

A: Ja. Verwenden Sie bitte Solarpaneele, die folgenden Spezifikationen entsprechen, um das Produkt aufzuladen. Spannungsbereich: 12-59 V Gleichstrom, Nennausgangsleistung (Entladung): maximal 800 W. Dieses Produkt verwendet die MPPT-Technologie (Maximum Power Tracking), die den Ausgangsspannungspunkt des Solarpanels in Echtzeit mit der Batteriespannung des Produkts vergleichen kann, um den maximalen Leistungsausgabepunkt zu finden, den das Solarpanel bieten kann, und die Batterie des Geräts mit bester Ladewirkungsgrad aufzuladen. * Die tatsächliche Leistung hängt vom Wetter ab.)

F: Wie kann ich die Lebensdauer verlängern oder mein auf dem Boden montiertes Produkt besser warten?

A: Wenn Ihr Balkon häufig überschwemmt wird, empfehlen wir, das Produkt anzuheben. Dadurch werden Funktionsstörungen aufgrund von langem Eintauchen verhindert.

Chemische Zusammensetzung von giftigen und schädlichen Stoffen

Bauteil	Giftige und schädliche Stoffe oder chemische Elemente
	Pb	Hg	Cd	Cr(VI)	PBB	PBDE
Gehäuse	O	O	O	O	O	O
Schaltkreis	X	O	O	O	O	O
Schaltfläche	O	O	O	O	O	O
Kleinteile	O	O	O	O	O	O
Ladekabel	O	O	O	O	O	O
Akku	O	O	O	O	O	O

O: Der Gehalt an gefährlichen Substanzen in homogenen Materialien aller Komponenten entspricht den Anforderungen der Spezifikation GB-T 26572.,

X: Der Gehalt an gefährlichen Substanzen in mindestens einem der durchschnittlichen Materialien des Teils überschreitet die Anforderungen der Spezifikation GB-T 26572, und derzeit gibt es keine ausgereifte Alternative in der Branche, die den Umweltschutzanforderungen der EU-RoHS-Richtlinie entspricht.

Diese Informationen dienen nur als Referenz und stellen keine bindende Vereinbarung dar. Produktmerkmale (Farbe, Größe, OSD usw.) können vom tatsächlichen Produkt abweichen.

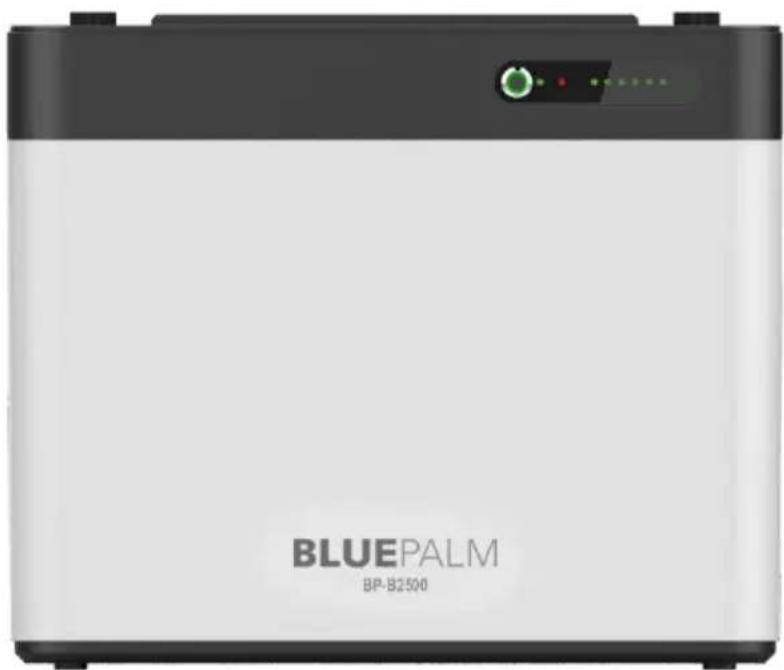

Technische Daten

BLUEPALM

BP-B2500
Allgemein	Kapazität	2.240 Wh
	Zellenchemie	LiFePO_4
	Lebenszyklus	6000+, 25 °C
	Lagertemperatur	-10°C - 55°C
	Betriebstemperatur	0°C - 50°C
	Material	ABS +PC+ Metall
	Gewicht	19±0.5kg
	Abmessungen	350 x 290 x 160mm
	Batteriemanagementsystem	OVP,UVP,OCP,SCP,OTP,UTP, usw
	Konnektivität	WIFI (2.412~2.484 GHz) &Bluetooth 5.2
Eingang	PV-Eingang	500Wx2 Max
	Batteriespannungsbereich	42V ~ 50.4V
	Ladespannung	12V ~ 59V
Ausgang	DC-Ausgang	400Wx2 Max
	DC-Spannungsbereich	42V ~ 50,4V
	Entladestrom	19.04A Max
Erweiterbar	Die BP-B2500 ist mit bis zu 2 Stück BP-P2500 oder BC-P2500 erweiterbar, um die Gesamtkapazität des Speichers von 2.240Wh auf max. 6.720Wh zu erhöhen.

BLUEPALM

Haftungsausschluss

Unser Unternehmen haftet nicht für Schäden, die durch Feuer, Erdbeben, Benutzung durch Dritte, sonstige Unfälle, vorsätzliches Fehlverhalten des Kunden, unsachgemäßen Gebrauch oder andere anormale Bedingungen verursacht werden. Reparieren Sie Schäden NICHT selbst. Die Garantie deckt alle in der Garantie genannten Bedingungen ab. Für Inhalte, die nicht in den Garantiebedingungen aufgeführt sind, übernehmen wir keine Haftung. Für Schäden, die durch unsachgemäßen Gebrauch oder Nichtbeachtung dieser Bedienungsanleitung entstehen, übernimmt unser Unternehmen keine Haftung.

Mit diesem Qualitätsprodukt von BLUEPALM haben Sie sich für Innovation, Langlebigkeit und Zuverlässigkeit entschieden.

Für dieses BLUEPALM Gerät gewähren wir eine Garantiezeit von 2 Jahren ab Kaufdatum, gültig in Österreich, Deutschland, Schweden, den Niederlanden, Rumänien, Tschechien und der Slowakei! Sollten während dieser Zeit wider Erwarten dennoch Servicearbeiten an Ihrem Gerät notwendig sein, garantieren wir Ihnen eine kostenlose Reparatur (Ersatzteile und Arbeitszeit) oder (nach dem Ermessen von Schuss) einen Austausch des Produkts. Ist aus wirtschaftlichen Gründen weder eine Nachbesserung noch ein Ersatz möglich, behalten wir uns vor, eine Gutschrift über den gegenwärtigen Wert auszustellen. Im Falle von Gewährleistungsansprüchen wenden Sie sich bitte an Ihren Fachhändler oder direkt an uns. Wir weisen darauf hin, dass Reparaturen, die nicht von der autorisierten Vertragswerkstatt in Österreich durchgeführt werden, die Gültigkeit dieser Garantie sofort beenden.

Diese Garantie gilt nicht für:

• Reparatur oder Austausch von Teilen aufgrund von normalem Verschleiß
• Schäden durch Nichtbeachtung der Bedienungsanleitung
- Geräte, die – auch nur teilweise – für kommerzielle Zwecke genutzt wurden
- Geräte, die durch äußere Einwirkung (Sturz, Schlag, Bruch, unsachgemäße Verwendung usw.) mechanisch beschädigt wurden, sowie Abnutzungsserscheinungen ästhetischer Natur
- Geräte, die unsachgemäß behandelt wurden
• Geräte, die nicht von unserer autorisierten Servicewerkstatt geöffnet wurden
- Geräte, die nicht den Erwartungen der Verbraucher entsprechen
• Schäden, die durch höhere Gewalt, Wasser, Blitzschlag, Überspannung verursacht wurden
- Geräte, bei denen die Typenbezeichnung und/oder die Seriennummer auf dem Gerät geändert, gelöscht, unleserlich gemacht oder entfernt wurde
- Leistungen außerhalb unserer Vertragswerkstätten, die Transportkosten zu einer Vertragswerkstatt oder zu uns und zurück sowie die damit verbundenen Risiken

Wir weisen ausdrücklich darauf hin, dass innerhalb der Gewährleistungsfrist bei Bedienungsfehlern oder wenn kein Fehler festgestellt wurde eine Pauschale von 60 € (Verbraucherpreisindex 2010, Juni 2015) berechnet wird.

Die absolute Garantiezeit von 2 Jahren ab Kaufdatum wird durch die Erbringung von Garantieleistungen (Reparatur oder Austausch des Geräts) nicht verlängert. Die 2-Jahres-Garantie gilt nur gegen Vorlage des Kaufbelegs (muss den Namen und die Adresse des Händlers sowie die vollständige Bezeichnung des Geräts enthalten) und der entsprechenden Garantieurkunde, auf der der Gerätetyp sowie die Seriennummer (ablesbar auf dem Karton und auf der Rück- oder Unterseite des Geräts) vermerkt sein müssen! Ohne Vorlage der Garantieurkunde gilt nur die gesetzliche Gewährleistung! Wir weisen ausdrücklich darauf hin, dass die gesetzlichen Gewährleistungsrechte durch diese Garantie nicht berührt werden und im vollen Umfang fortbestehen. Die Schuss Home Electronic GmbH und ihre Erfüllungsgehilfen haften für Schäden nur bei grober Fahrlässigkeit oder Vorsatz. In jedem Fall ist die Haftung für entgangenen Gewinn, erwartete, aber nicht eingetretene Einsparungen, Folgeschäden und Schäden aus Ansprüchen Dritter ausgeschlossen. Schäden an oder für aufgezeichnete Daten sind grundsätzlich von der Haftung ausgeschlossen.

Ich gratuliere Ihnen zu Ihrer Wahl. Wir wünschen Ihnen viel Freude mit Ihrem BLUEPALM Gerät!

ADRESSE

Schuss Home Electronic GmbH

1140 Wien, Scheringgasse 3

Tel.: [phone]

Typenbezeichnung: ....

Seriennummer: ....

Im Garantiefall muss diese Garantieurkunde zusammen mit dem Gerät an die autorisierte Servicewerkstatt oder den Händler, bei dem Sie das Gerät gekauft haben, übergeben werden!

BLUEPALM

EU-KONFORMITÄTSERKLÄRUNG

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

Erklärt, dass das Produkt

Balkonkraftwerkspeicher

Model number

Modelnummer

BP-B2500

konform ist mit folgenden Richtlinien, Normen und/oder Verordnungen:

RED-Richtlinie RICHTLINIE 2014/53/EU DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 16. April 2014 über die Harmonisierung der

Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung von Funkanlagen auf dem Markt und zur Aufhebung der Richtlinie 1999/5/EG Amtsblatt der EU L 153/62 22.5.2014

DIRECTIVE 2014/51/EU OF THE EUROPEAN PARLIAMENT AND OF THE COUNCIL

Gesundheit und Sicherheit

EN 62109-1:2010

EN 62109-2:2011

EMV-Richtlinie (EMC): 2014/30/EU Richtlinie des Europäischen Parlaments und des Rates vom 26. Februar 2014 zur Harmonisierung der

Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit; Amtsblatt der EU L96, 29/03/2014, S. 79–106

EU-KONFORMITÄTSERKLÄRUNG

RoHS-Richtlinie: 2011/65/EU Richtlinie des Europäischen Parlaments und des Rates

vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten; Amtsblatt der EU L174, 1/07/2011, S. 88–110

CE Zeichen auf dem Produkt / CE marking on the product:

Unterzeichnet für und im Namen von:/ Signed for and on behalf of: SCHUSS HOME ELECTRONIS GMBH

Ort und Datum der Ausstellung:

Deklarationsverweis:

FB-Nr. / Company Register No.: 236974 t

Vorbehaltlich von Änderungen und Druckfehlern steht die aktuelle Version zum Download bereit:

www.schuss-home.at/de/downloads/

Seite/Page 2/2

BLUEPALM

Plug & Play

Bevollmächtigter Vertreter des Herstellers

www.schuss-home.at/de/downloads/

BLUEPALM

Plug & Play

Bevollmächteter Vertreter des Herstellers

FB-Nr. / Company Register No.: 236974 t

www.schuss-home.at/de/downloads/

Pagina/Page 2/2

BLUEPALM

Plug & Play

Balkoncentrale-opslagsysteem

BP-B2500

www.schuss-home.at/de/downloads/

Pagina/Page 2/2

BLUEPALM

Plug & Play
