BRUKSANVISNING professionalLINE LA 4010 BRENNENSTUHL

Hybrid SMD-LED-strålkastaren är avsedd för den platsföränderliga belysningen av omgivningar inom- och utomhus.

SÄKERHETSHÄNVISNINGAR

• Läs bruksanvisningen noggrant före användningen och förvara den.
• Kontrollera strålkastaren och nätanslutningsledningen avseende skador före varje användning. Använd aldrig strålkastaren om du ser skador. Kontakta i sådant fall en elektriker eller tillverkarens angivna serviceadressen.

Beakta! En skadad strålkastare eller en skadad nätverksanslutning betyder livsfara genom elstötar!

- En förstörd skyddsövertäckning måste före vidare användning av strålkastaren bytas ut mot en original brennenstuhl®-skyddsövertäckning.

• Koppla bort strålkastaren från strömnätet innan apparaten öppnas. Livsfara genom elstötar!
• Använd inte arbetsstrålkastaren i en explosiv omgivning i vilken det befinner sig brännbara vätskor, gaser eller damm. Livsfara!
• Strålkastaren är med korrekt sluten batteriövertäckning skyddad mot strålvatten (IPx5). Doppa inte ner strålkastaren eller enstaka komponenter i vatten eller andra vätskor. Explosions- och brandrisk!
• Säkerställ att strålkastaren står säkert och stabilt. Beakta att kabeln inte är klämd eller skadad på annat sätt.
• Håll barn borta från arbetsstrålkastaren. Barn kan inte uppskatta risken genom den elektriska strömmen.
• Titta inte direkt in i ljuset för att undvika att bländas.

brennenstuhl®

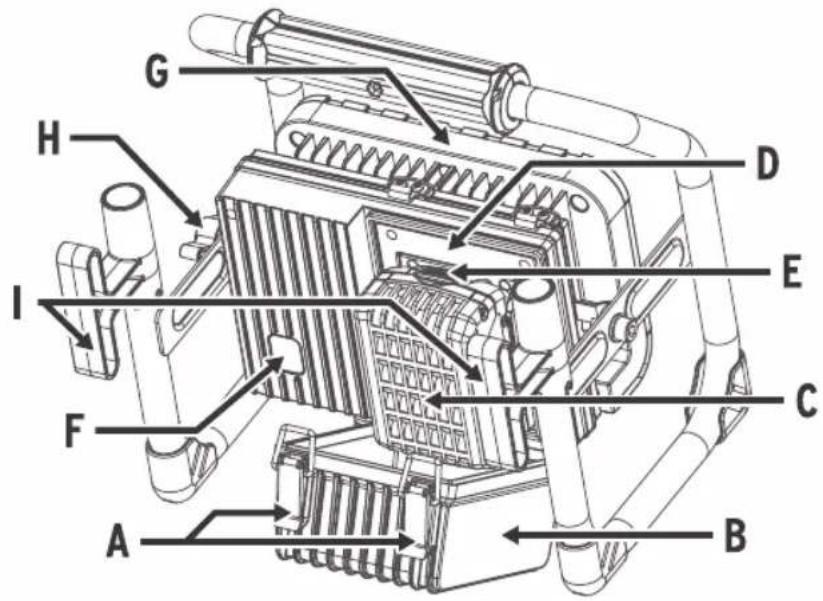

AVBILDADE KOMPONENTER

A Förslutningar batteriövertäckning
B Batteriövertäckning
C Batteri*
D Batteriupptagning
E Batteri-upplåsningsknapp*
F Brytare till/från
G Strålkastarhuvud
H Stoppskruv
I Kabelhållare/upphängningsanordning

* Avbildat eller beskrivet tillbehör tillhör i förekommande fall inte till standard-I everansomfång. Fullständigt tillbehör hittar du i tillbehörsprogrammet.

INSÄTTNING OCH UTTAGNING AV BATTERIET

Strålkastaren är avsedd för drift med de i följande listade batterierna: brennenstuhl® professionalLINE Akku AB 1805 BOSCH Akku GBA 18 V x,x Ah (till max. 6,0Ah) Professional

Beroende på utförande tillhandahålls ett batteri eller kan vid behov köpas separat.

Batteriet kan sättas in enkelt och snabbt. Öppna de båda låsen Ⓐ och fäll ner batteriövertäckningen Ⓑ. Sätt i det laddade batteriet Ⓓ uppifrån i batteriupptagningen Ⓔ tills denna kännbart fäster i slutpositionen (den sista av båda fästpositionerna). Tryck på batteri-upplåsningsknappen E för att ta ut batteriet och dra batteriet ut ur batteriupptagningen.

Strålkastaren får endast användas med korrekt sluten batteriövertäckning! Ta ut batteriet ur apparaten om den inte används under en längre tid!

TILL-/FRÄNKOPPLING AV STRÅLKASTAREN

Tryck på brytaren F för att koppla på strålkastaren. Strålkastaren lyser nu med 50 % ljusstyrka. Tryck en gång till på brytaren F för att sätta på maximal ljusstyrka (100 %). Observera: Vid val av kopplingstillståndet 50 % förlänger sig belysningstiden (i batteridrift) jämfört med kopplingstillståndet 100 % då mindre energi förbrukas. Tryck åter på brytaren F för att koppla från.

Om strålkastaren ansluts till strömnätet drivs strålkastaren standardmässigt med nätspänning. Vid strömbortfall eller om nätkontakten har dragits ut kopplar strålkastaren automatiskt om till batteridrift, såvida ett batteri med tillräckligt med laddning är insatt i batteriupptagningen D.

www.professionalline.com

professionalLINE

Om batteriet är nästan tomt blinkar LED-strålkastaren 5 gånger. Därefter lyster strålkastaren vidare i cirka 10 minuter med 50 % ljusstyrka innan djupurladdningsskyddet kopplar från strålkastaren. Därmed finns det nog med tid att byta batteriet eller avsluta arbetet. Tryck inte på till-/frånbrytaren igen efter den automatiska fränkopplingen av batteri-strålkastaren. Batteriet kan skadas.

HÄNVISNINGAR FÖR UPPLADDNING AV BATTERIET

Använd endast en av de i följande listade laddningsapparaterna.

Endast dessa laddningsapparater är avsedda för de i din batteridrivna strålkastare använda Li-Ion-batterierna: brennenstuhl® professionalLINE Laddningsapparat CB 1801 BOSCH Laddningsapparat AL 1820 CV Professional BOSCH Laddningsapparat AL 1860 CV Professional

Hänvisning: Batteriet levereras delvis laddat. För att garantera batteriernas fulla effekt, ladda upp batteriet fullständigt i laddningsapparaten före den första användningen. Li-lon-batteriet kan laddas upp när som helst utan att förkorta livstiden. Det skadar inte att avbryta laddningsprocessen. Li-lon-batteriet är skyddat mot djupurladdning genom „Electronic Cell Protection (ECP)“. Vid urladdat batteri kopplas den batteridrivna strålkastaren av genom en skyddsavkoppling.

VRID STRÅLKASTARHUVUDET

Strålkastarhuvudet 📄 kan vridas beroende på behov. Lossa stoppskruven Ⓗ för att ställa in lutningsvinkeln (vrid motsols), ställ in önskad lutningsvinkel och dra åter fast stoppskruven (vrid medsols).

KABELHÅLLARE/UPPHÄNGNINGSANORDNING

Strålkastaren är utrustad med en kabelhållare ⚠ som kan uppta nätkabeln under transport eller vid batteridrift.

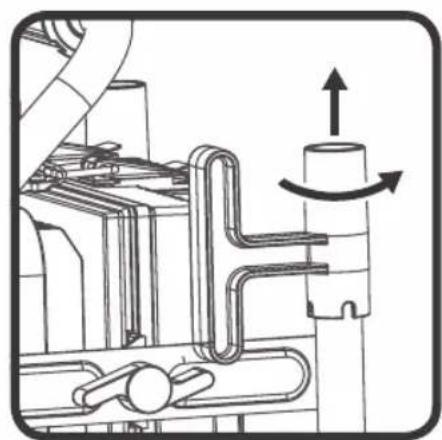

Utfällning av kabelhållaren:

I leveranstillständet är kabelhållaren infälld. För att använda kabelhållaren, dra båda hållare lätt uppåt och vrid utåt till positionen som visas på bilden. Nu kan kabeln vecklas upp på båda hållare.

Vid uppvecklad kabel kan kabelhållaren även användas till att t.ex. hänga upp strålkastaren vid en ledstång osv.

Om batteriet inte längre är funktionsdugligt måste det bytas ut. Den batteridrivna strålkastaren är underhållsfri.

LED-ljuskällan kan inte bytas ut. Om nödvändigt måste hela strålkastaren bytas ut. Öppna aldrig strålkastaren när nätkontakten är instoppad. Livsfara genom elstötar!

Koppla från strålkastaren före rengöring och dra ut nätkontakten. Rengör strålkastaren regelbundet med en torr, luddfri trasa. För att avlägsna svår smuts kan en lätt fuktig trasa användas. Använd inga lösningsmedel, frätande rengöringsmedel eller dyl.

TEKNISKA DATA

Typbeteckning
Effekt
Nominell spänning batteridrift
Nominell spänning nätdrift
Batteri (om en del av leveransomfånget)	Ah
Drifttid (vid användning av ett 18V 5Ah-batteri)	h (100%) resp. 5 h (50%)
Kapslingsklass*
Skyddsklass
Temperaturområde laddning batteri
Temperaturområde drift**
Temperaturområde förvaring batteri

* endast vid korrekt sluten batteriövertäckning ** begränsad effekt vid temperaturer <0 °C

TRANSPORT

Li-lon-batterier underligger bestämmelserna om farligt gods. Batterierna kan transporteras av användaren utan ytterligare skydd. Vid frakt genom tredje part (t.ex.: lufttransport eller spedition) ska speciella krav på förpackning eller markering beaktas. Här måste en expert i farligt gods konsulteras vid förberedelsen av fraktgodset.

Frakta endast batterierna om käpan är oskadad. Klistra igen öppna kontakter och förpacka batteriet så att det inte rör sig i förpackningen. Beakta även eventuella ytterligare lokala föreskrifter.

www.professionalline.com

29

professionalLINE

BORTSKAFFANDE

åldrig elektriskt avfall i hushållssoporna!

det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess omsättning till nationell lag måste förbrukade elapparater samlas in separat och återvinnas miljövänligt. Möjligheterna som finns för att bortskaffa den använda apparaten får du hos din kommun- eller stadsförvaltning.

aktig bortskaffning av batterier är miljöskadligt!

ier hör inte hemma i hushållssoporna. De kan innehålla tungmetaller och måste behandlas som specialavfall. Lämna därför använda batteri till en kommunal återvinningsanläggning.

TILLVERKARE

För mer information rekommenderar vi området Service/FAQ:s på vår webbplats www.brennenstuhl.com.
