professionalLINE LA 4010 - Lampa BRENNENSTUHL - Bezpłatna instrukcja obsługi

Rodzaj produktu	Hybrydowy projektor LED SMD
Marka	Brennenstuhl
Model	professionalLINE LA 4010
Zasilanie	Sieć 240 V AC 50/60 Hz lub akumulator Li-Ion 18 V
Tryby oświetlenia	2 poziomy: 50% i 100%
Czas pracy (z akumulatorem 18 V 5 Ah)	2,5 h przy 100% / 5 h przy 50%
Stopień ochrony	IPx5 (ochrona przed bryzgami wody, przy zamkniętej pokrywie akumulatora)
Kompatybilny typ akumulatora	Brennenstuhl AB 1805 / Bosch GBA 18 V (do 6,0 Ah)
Zalecana ładowarka	Brennenstuhl CB 1801 / Bosch AL 1820 CV / AL 1860 CV
Zakres temperatur pracy	0°C do 45°C
Zakres temperatur przechowywania akumulatora	0°C do 50°C
Funkcje	Orientacja głowicy, składany uchwyt kabla, możliwość zawieszenia
Ochrona akumulatora	Electronic Cell Protection (ECP) przed całkowitym rozładowaniem
Automatyczne wyłączanie na akumulatorze	Miganie 5 razy, następnie wyłączenie po 10 min przy 50%
Konserwacja	Czyścić suchą lub lekko wilgotną szmatką, bez rozpuszczalników
Źródło światła	LED niewymienny
Akcesoria w zestawie	Przewód zasilający, uchwyt kabla

Często zadawane pytania - professionalLINE LA 4010 BRENNENSTUHL

Jak zamontować akumulator w projektorze?

Otwórz dwa zamknięcia pokrywy akumulatora (A), opuść pokrywę (B). Włóż naładowany akumulator (C) do komory (D) od góry, aż do zatrzaśnięcia. Przed użyciem zamknij pokrywę. Aby wyjąć, naciśnij przycisk zwalniający (E).

Jak włączyć i wyłączyć projektor?

Naciśnij przełącznik (F), aby włączyć w trybie 50%. Drugie naciśnięcie przełącza w tryb 100%. Trzecie naciśnięcie wyłącza projektor.

Jaki jest czas pracy projektora na akumulatorze?

Z akumulatorem 18 V 5 Ah czas pracy wynosi około 2,5 godziny przy 100% jasności i 5 godzin przy 50%.

Czy mogę używać akumulatorów Bosch w tym projektorze?

Tak, projektor jest kompatybilny z akumulatorami Bosch GBA 18 V do 6,0 Ah (Professional) oraz z akumulatorem Brennenstuhl AB 1805.

Jak ustawić głowicę projektora?

Poluzuj śrubę mocującą (H) obracając w kierunku przeciwnym do ruchu wskazówek zegara, nachyl głowicę pod żądanym kątem, a następnie dokręć śrubę w kierunku zgodnym z ruchem wskazówek zegara.

Czy projektor jest wodoodporny?

Tak, projektor jest chroniony przed bryzgami wody z klasą IPx5, pod warunkiem prawidłowego zamknięcia pokrywy akumulatora.

Co zrobić, gdy akumulator jest prawie rozładowany?

Projektor miga 5 razy, a następnie działa jeszcze około 10 minut przy 50% przed automatycznym wyłączeniem w celu ochrony akumulatora. Wymień akumulator lub podłącz do sieci.

Czy mogę wymienić diodę LED w projektorze?

Nie, źródło światła LED nie może być wymienione. Jeśli dioda LED jest uszkodzona, projektor musi zostać wymieniony w całości.

Jak czyścić projektor?

Wyłącz i odłącz projektor. Czyść suchą, niestrzępiącą się szmatką. W przypadku trudnych plam użyj lekko zwilżonej szmatki bez rozpuszczalników ani detergentów.

Gdzie mogę znaleźć akcesoria, takie jak akumulatory lub ładowarki?

Akcesoria są dostępne w serii Brennenstuhl professionalLINE. Odwiedź stronę www.brennenstuhl.com lub skontaktuj się z autoryzowanym sprzedawcą.

INSTRUKCJA OBSŁUGI professionalLINE LA 4010 BRENNENSTUHL

Promiennik hybrydowy LED SMD

LA 4010 / LA 4012

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Promiennik SMD-LED przeznaczony jest do przenośnego oświetlania pomieszczeń wewnętrznych i obszarów zewnętrznych.

WSKAZÓWKI BEZPIECZEŃSTWA

• Przed użyciem należy dokładnie przeczytać instrukcję obsługi i zachować ją na przyszłość.
• Przed każdym użyciem promiennik i przewód zasilający należy skontrolować pod kątem ewentualnych uszkodzeń. W razie stwierdzenia jakichkolwiek uszkodzeń nie wolno używać promiennika. W tym przypadku należy zwrócić się do specjalisty elektryka lub pod podany adres punktu serwisowego producenta.

Ostrożnie! Uszkodzony promiennik lub uszkodzony przewód zasilający oznaczają zagrożenie życia na skutek porażenia prądowego!

- Uszkodzoną pokrywę ochronną należy wymienić przed dalszym użytkowaniem promiennika na oryginalną obudowę ochronną firmy brennenstuhl®.

• Przed otwarciem urządzenia promiennik należy bezwzględnie odłączyć od sieci prądowej. Zagrożenie życia na skutek porażenia prądowego!
• Promiennika roboczego nie wolno używać w obszarach narażonych na wybuchy, w których znajdują się palne ciecze, gazy lub pyły. Zagrożenie życia!
• Promiennik z prawidłowo zamkniętą pokrywą akumulatora chroniony jest przed wodą rozpryskową (IPx5). Promiennika lub poszczególnych komponentów nie wolno zanurzać w wodzie lub w innych cieczach. Niebezpieczeństwo wybuchu lub pożaru!
• Upewnić się, czy promiennik jest ustawiony pewnie i stabilnie. Zwracać uwagę, aby nie przygnieść kabla ani go nie uszkodzić w inny sposób.
• Promiennik powinien być w miejscu niedostępnym dla dzieci. Dzieci nie mogą ocenić zagrożeń spowodowanych działaniem prądu elektrycznego.
• Aby uniknąć oślepienia nie należy patrzyć bezpośrednio na światło.

professionalLINE

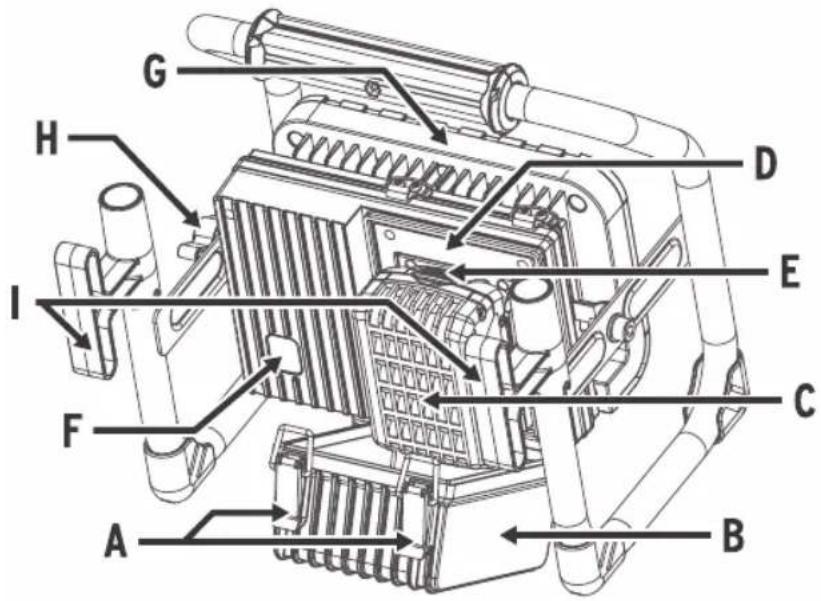

PRZEDSTAWIONE KOMPONENTY

A Zamknięcie pokrywy akumulatora
B Pokrywa akumulatora
C Akumulator*
D Uchwyt akumulatora
E Przycisk do odblokowania akumulatora*
F Przycisk włącznika/wyłącznika
G Głowica promiennika
H Śruba ustalająca
I Uchwyt kabla/wieszak

* Przedstawione lub opisane akcesoria ewentualnie nie należą do standardowego zakresu dostawy. Wszystkie akcesoria można znaleźć w naszym programie akcesoriów.

WKŁADANIE I WYJMOWANIE AKUMULATORA

Promiennik jest przeznaczony do pracy z poniżej wymienionymi akumulatorami: Akumulator brennenstuhl® professionalLINE Akku AB 1805 Akumulator BOSCH Akku GBA 18 V x,x Ah (do maks. 6,0Ah) Professional

W zależności od wykonania w zakresie dostawy zawarty jest akumulator lub można go w razie potrzeby osobno dokupić.

Akumulator można łatwo i szybko włożyć. W tym celu należy otworzyć obydwa zamknięcia A i odchylić na dół pokrywę akumulatora B. Włożyć naładowany akumulator C z góry do uchwytu D, aż zostanie on w sposób wyczuwalny zatrzaśnięty w pozycji docelowej (ostatnia z obydwu pozycji zatrzaskowych). Celem wyjęcia akumulatora należy nacisnąć przycisk do odblokowaniaakumulatora E i wyciągnąć do góry akumulator z jego uchwytu.

Promiennik można używać tylko z prawidłowo zamknięta pokrywą akumulatora! W przypadku dłuższej przerwy w użytkowaniu akumulator należy wyjąć z urządzenia!

WŁĄCZANIE I WYŁĄCZANIE PROMIENNIKA

Celem włączenia promiennika należy nacisnąć przycisk F. Promiennik świeci się z jasnością 50%. Aby włączyć jasność maksymalną (100%), należy jeszcze raz nacisnąć przycisk F. Należy pamiętać: Po wyborze stanu włączenia na 50% okres świecenia (przy zasilaniu akumulatorowym) w porównaniu do stanu włączenia zwiększa się o 100% ponieważ promiennik zużywa mniej energii. Celem wyłączenia jeszcze raz nacisnąć przycisk F.

Po podłączeniu promiennika do sieci zasilającej, jest on zasilany standardowo napięciem sieciowym. W przypadku zaniku prądu w sieci lub wyjęcia wtyczki zasilającej promiennik automatycznie przełącza się na zasilanie akumulatorowe, jeśli do uchwytu akumulatora D został włóżony wystarczająco naładowany akumulator.

Jeśli akumulator jest prawie rozładowany, promiennik LED miga 5 razy. Następnie promiennik będzie jeszcze świecił przez około 10 minut z intensywnością 50%, zanim układ chroniący przed całkowitym rozładowaniem akumulatora nie wyłączy promiennika

całkowicie. Tym samym jest jeszcze wystarczający czas na wymianę akumulatora lub na zakończenie pracy. Po automatycznym wyłączeniu promiennika akumulatorowego nie należy naciskać już więcej na włącznik/wyłącznik. W ten sposób można uszkodzić akumulator.

WSKAZÓWKI DOTYCZĄCE ŁADOWANIE

Używać tylko poniżej wymienionych ładowarek.

Tylko te ładowarki są przystosowane do akumulatora litowo-jonowego używanego w promienniku akumulatorowym:

Akumulator wysyłany jest w stanie częściowo naładowanym. Aby zagwarantować pełną moc akumulatora, należy go przed pierwszym użyciem całkowicie naładować ładowarką. Akumulator litowo-jonowy można ładować w każdej chwili bez obawy skrócenia jego żywotności. Przerwanie ładowania nie jest szkodliwe dla akumulatora. Akumulator litowo-jonowy chroniony jest przed całkowitym wyładowaniem z pomocą układu „Electronic Cell Protection (ECP)”. W przypadku rozładowanego akumulatora promiennik LED zostanie wyłączony przez układ zabezpieczający.

PRZECHYLANIE GŁOWICY PROMIENNIKA

W razie potrzeby głowicę promiennika G można przechylić. Celem ustawienia kąta nachylenia należy poluzować śrubę ustalającą H (przekręcić w kierunku przeciwnym do ruchu wskazówek zegara), ustawić żądany kąt nachylenia i przykręcić z powrotem śrubę ustalającą (przekręcić zgodnie z ruchem wskazówek zegara).

UCHWYT KABLA / WIESZAK

Promiennik jest wyposażony w uchwyt kabla 1, na którym można umieścić kabel zasilający podczas transportu lub użytkowania promiennika z akumulatorem.

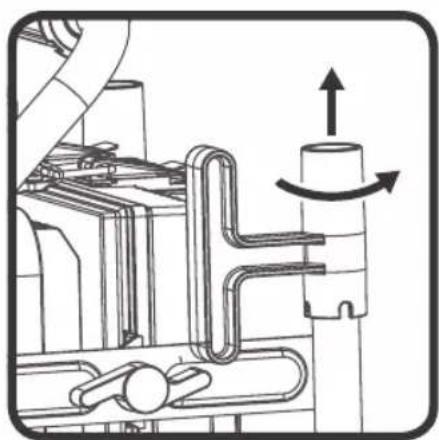

Otwieranie uchwytu kabla:

Uchwyt kabla jest w stanie dostawy złożony. Aby móc używać uchwyt kabla należy lekko pociągnąć za obydwa uchwyty do góry a następnie przekręcić na zewnątrz aż do osiągnięcia położenia przedstawionego na rysunku. Następnie kabel można nawinąć na obydwa uchwyty.

Po rozwinięciu kabla uchwyt kabla można użyć również do zawieszenia promiennika np. na balustradzie.

Jeśli akumulator jest już bezużyteczny, należy go wymienić. Promiennik akumulatorowy nie wymaga serwisowania.

Źródła światła LED nie można wymieniać. W razie potrzeby należy wymienić cały promiennik. Nie należy nigdy otwierać promiennika przy włączonej wtyczce sieciowej!

Przed przystąpieniem do czyszczenia należy wyłączyć promiennik i wyciągnąć z gniazdka wtyczkę sieciowa. Promiennik należy regularnie czyścić suchą ściereczką niepozostawiającą fuzli. Do usuwania trudno usuwalnych zabrudzeń można użyć lekko zwilżonej ściereczki. Nie wolno używać żadnych rozpuszczalników, żrących środków czyszczących i tym podobnych.

DANE TECHNICZNE

Oznaczenie typu
Moc
Napięcie znamionowe zasilania akumulatorowego
Napięcie znamionowe zasilania sieciowego	0 Hz
Akumulator (jeśli jest w zakresie dostawy)
Czas pracy (przy użyciu akumulatora 18V 5Ah)	6) wzgl. 5 h (50%)
Rodzaj ochrony*
Klasa ochrony
Zakres temperatury ładowania akumulatora
Zakres temperatury użytkowania**
Zakres temperatury przechowywania akumulatora	50°C

* tylko przy zamkniętej pokrywie akumulatora
** ograniczona moc w temperaturach <0 °C

TRANSPORT

Posiadane akumulatory litowo-jonowe podlegają przepisom dotyczącym transportu ładunków niebezpiecznych. Akumulatory mogą być transportowane bez żadnych dodatkowych ograniczeń w transporcie drogowym. W przypadku transportu przez osoby trzecie (np.: fracht lotniczy lub spedycja) należy przestrzegać wymagań dotyczących opakowania i oznakowania. W tym zakresie należy skorzystać z pomocy eksperta od ładunków niebezpiecznych.

Akumulatory można wysyłać tylko wtedy, gdy obudowa jest nieuszkodzona. Zakleić odsłonięte zestyki i zapakować akumulator tak, aby nie poruszał się w opakowaniu. Należy przestrzegać również ewentualnych bardziej szczegółowych przepisów krajowych.

UTYLIZACJA

Nie wyrzucać urządzeń elektrycznych do śmieci komunalnych!

Zgodnie z europejską dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych i zharmonizowanych przepisów krajowych zużyte urządzenia elektryczne muszą być zbierane osobno i przekazywane do ponownego wykorzystania surowców wtórnych w sposób przyjazny dla środowiska. Informacje o możliwościach utylizacji zużytych urządzeń można uzyskać w zarządzie miasta lub gminy.

Nieprawidłowa utylizacja baterii i akumulatorów jest szkodliwa dla środowiska!

Bateri i akumulatorów nie należy wyrzucać do śmieci komunalnych. Mogą one zawierać trujące metale ciężkie i powinny być traktowane jako odpady niebezpieczne. Dlatego też zużyte baterie i akumulatory należy oddawać do miejscowych punktów zbierania odpadów niebezpiecznych.

PRODUCENT

Odnośnie dalszych informacji należy kontaktować się z działem serwisu / FAQ's na naszej stronie internetowej www.brennenstuhl.com.

www.professionalline.com
