BRUKSANVISNING TX-560 Fysic

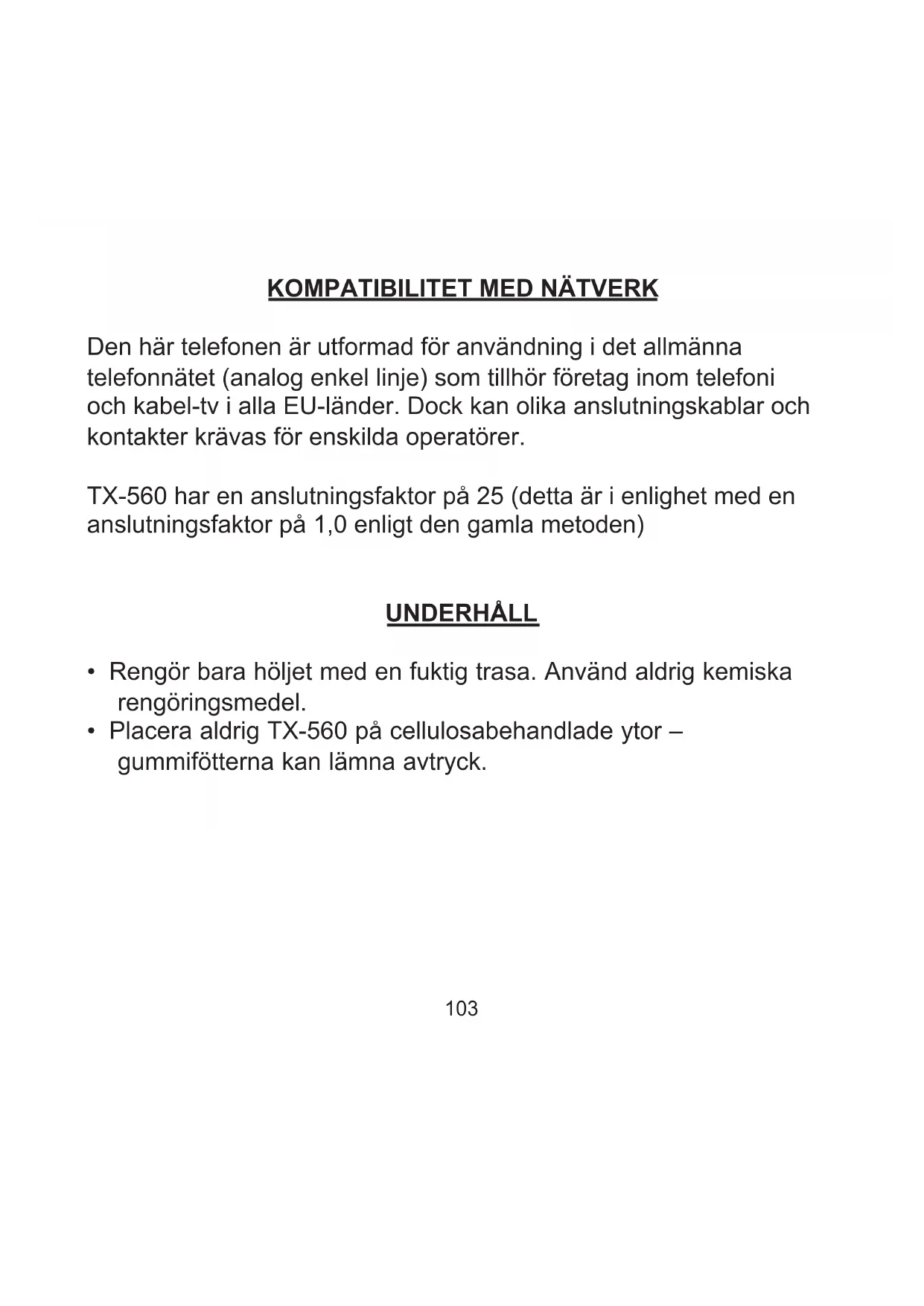

Den här telefonen är utformad för användning i det allmänna telefonnätet (analog enkel linje) som tillhör företag inom telefoni och kabel-tv i alla EU-länder. Dock kan olika anslutningskablar och kontakter krävas för enskilda operatörer. TX-560 har en anslutningsfaktor på 25 (detta är i enlighet med en anslutningsfaktor på 1,0 enligt den gamla metoden) UNDERHÅLL

• Rengör bara höljet med en fuktig trasa. Använd aldrig kemiska rengöringsmedel.

• Placera aldrig TX-560 på cellulosabehandlade ytor – gummifötterna kan lämna avtryck.104

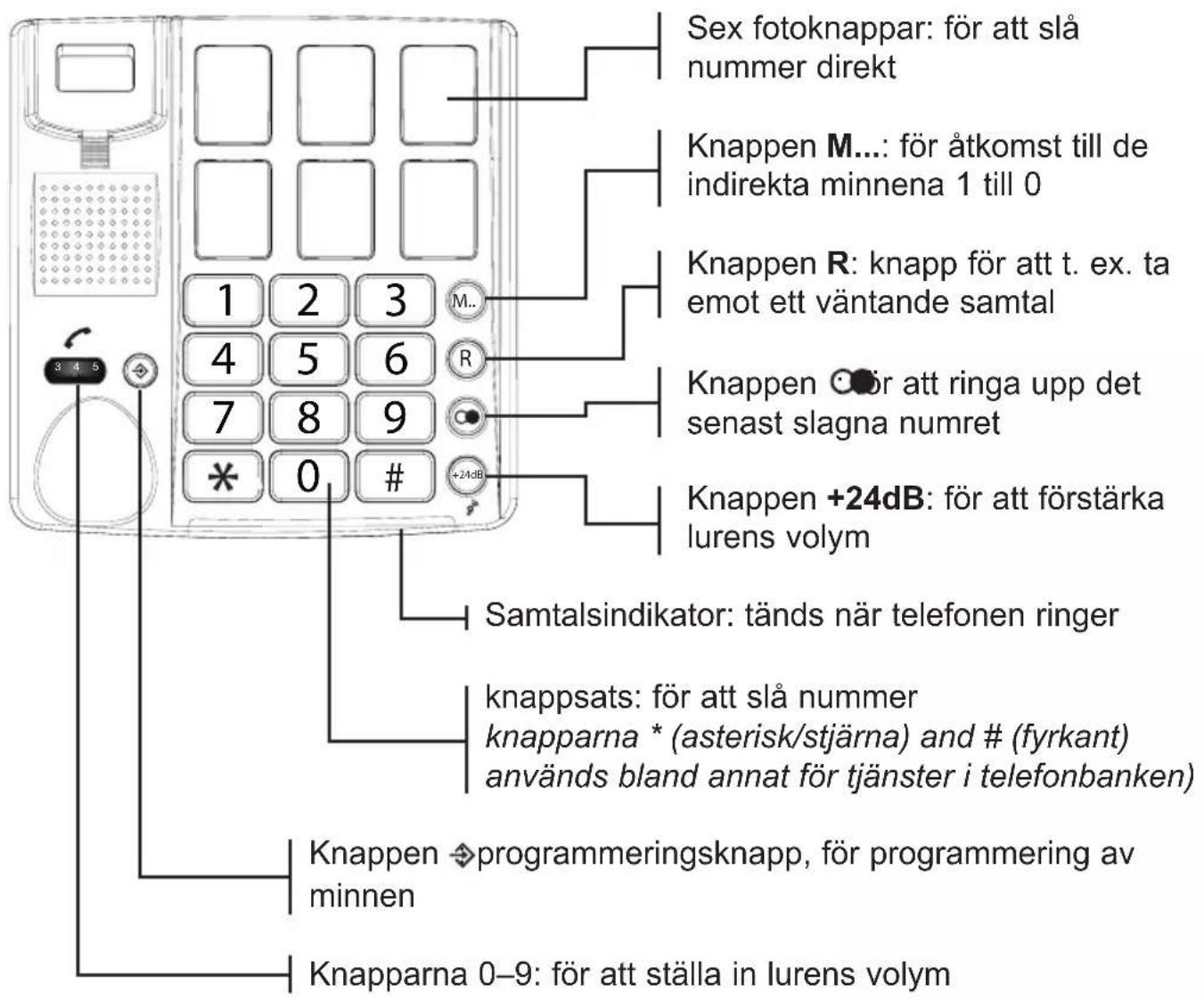

Sex fotoknappar: för att slå nummer direkt Knappen M...: för åtkomst till de indirekta minnena 1 till 0 Knappen R: knapp för att t. ex. ta emot ett väntande samtal Knappen : för att ringa upp det senast slagna numret Knappen +24dB: för att förstärka lurens volym Samtalsindikator: tänds när telefonen ringer knappsats: för att slå nummer knapparna * (asterisk/stjärna) and # (fyrkant) används bland annat för tjänster i telefonbanken) Knappen : programmeringsknapp, för programmering av minnen Knapparna 0–9: för att ställa in lurens volym105 Omkopplaren : omkopplare för inställning av samtalsvolym Omkopplaren : omkopplare för val av samtalsrytm Omkopplaren : omkopplare för inställning av mikrofonvolym skjutreglaget : skjutreglage för lurens tonhöjd106 INSTALLATION Lur:

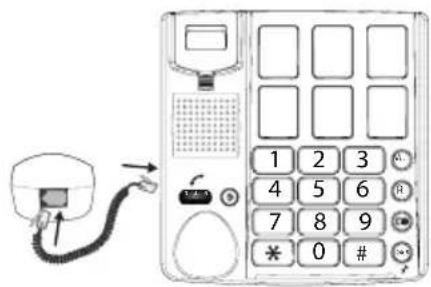

1. anslut luren till telefonen genom att fästa

spiralkabelns ena ände i lurens undersida och den andra sidan i telefonens vänstra sida

2. sätt i telefonkontakten i ett telefonjack

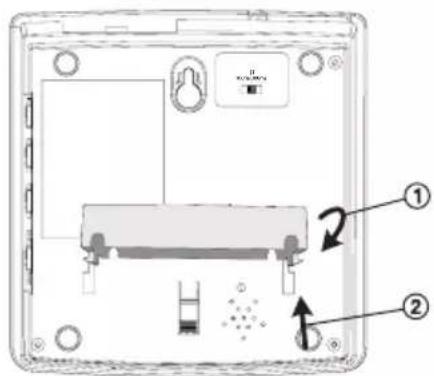

1. snäpp fast väggfästet på telefonens

undersida (1) och tryck det uppåt (2) enligt illustrationen nedan

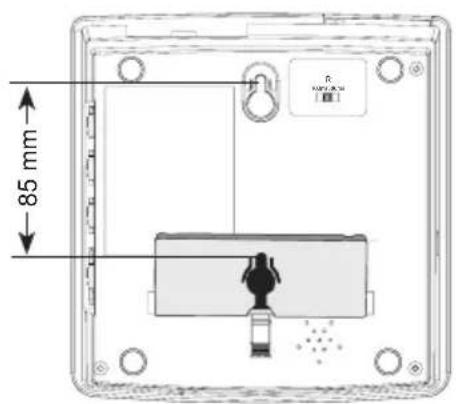

2. borra två hål i en vertikal linje på ett

avstånd av 8,5 cm från varandra och sätt i pluggar och skruvar – låt skruvarnas huvud sticka ut 5 mm

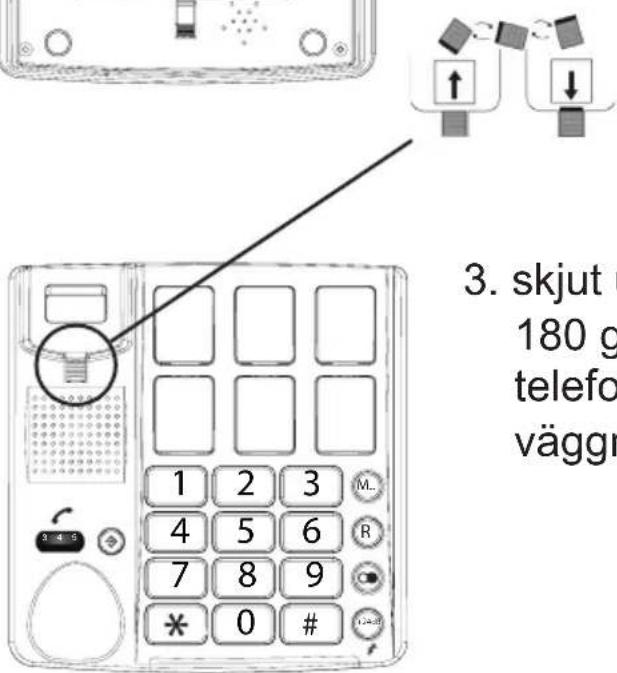

3. skjut ut klykan ur telefonen, vrid den

180 grader och sätt tillbaka den på telefonen – denna klyka håller luren vid väggmontering

4. haka fast telefonen med skruvhålen över skruvarna och tryck den

5. fäst telefonkabeln på väggen med hjälp av kabelklämmorna

Slå nummer: lyft luren slå telefonnumret med knappsatsen lägg på luren för att avsluta samtalet Svara på samtal: lyft på luren för att svara på inkommnade samtal lägg på luren för att avsluta samtalet

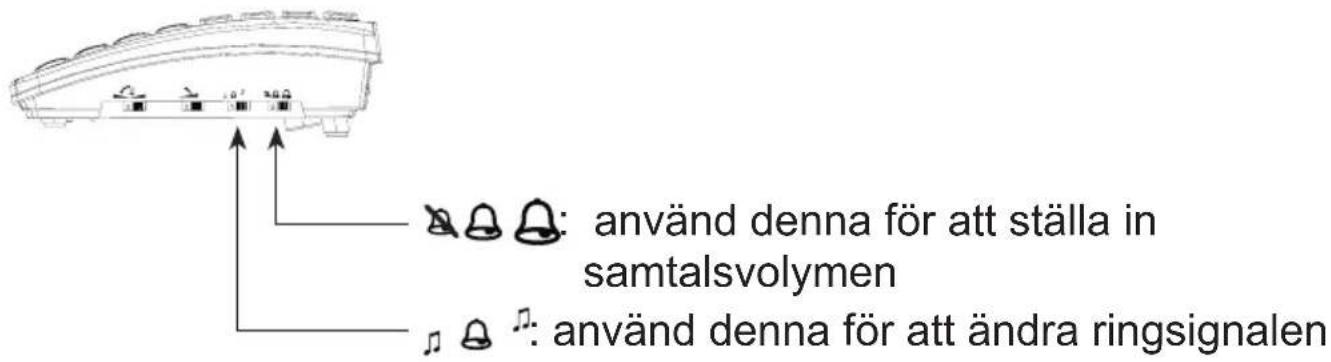

Ringsignal: : använd denna för att ställa in samtalsvolymen : använd denna för att ändra ringsignalen Återuppringning: lyft luren och tryck på knappen för att ringa upp det senast slagna numret igen Fotouppringning: lyft luren och tryck på önskad fotoknapp för att slå motsvarande nummer (se sidan 13 för programmering av fotoknapparna)110 Minnesuppringning: lyft luren tryck på knappen M... en gång tryck på önskad minnesknapp (0–9) för att slå motsvarande nummer från minnet (se sidan 14 för programmering av minnen) Samtalsvolym: VARNING: HÖG VOLYM KAN LEDA TILL

HÖRSELNEDSÄTTNING. OM FLERA PERSONER

ANVÄNDER TELEFONEN SKA REGLAGET ALLTID STÄLLAS TILLBAKA PÅ 0 EFTER VARJE SAMTAL. använd vridreglaget under luren för att ställa in lurens ljud tryck på knappen +24dB för att förstärka ljudet till 24 dB (detta kan användas i kombination med vridreglaget

+24dB111 Tonhöjd: använd skjutreglaget för att ställa in tonhöjden i lurens ljud Mikrofonförstärkare: använd skjutreglaget för att sänka mikrofonsignalen något (skjut åt vänster) eller för att förstärka den (skjut åt höger); skjut till mitten för en neutral mikrofonvolym Extra funktioner: knapparna ”asterisk/stjärna” och ”nummertecken/fyrkant”: knapparna * and # används huvudsakligen för tjänster i telefonbanken: - tryck på knappen * när du ombeds att trycka på knappen med en ASTERISK eller STJÄRNA - tryck på knappen # när du ombeds att trycka på knappen med ett NUMMERTECKEN eller en FYRKANT #112 R knappen: R-knappen kan användas för att ta emot eller påbörja ett andra samtal tänk på att denna tjänst inte erbjuds av alla telefonoperatörer och att den med största sannolikhet kräver ett extra abonnemang när du är ansluten till en växel kan du även använda den här knappen för att vidarekoppla samtal – se telefonväxelns bruksanvisning eller rådfråga installatören uppringningspaus: tryck på knappen för att infoga en uppringningspaus R113 MINNEN Telefonen har minneskapacitet för att lagra sex telefonnummer under fotoknapparna och tio nummerminnen som kan lagras under si󰀨erknapparna 0–9. Programmera fotoknapparna: Lyft luren och placera den bredvid telefonen tryck på knappen en gång använd knappsatsen för att ange önskat telefonnummer (tryck på knappen för att infoga en paus) tryck på knappen en gång tryck på den fotoknapp där du vill spara numret sätt tillbaka luren på telefonen

Programmera nummerminnen: Lyft luren och placera den bredvid telefonen tryck på knappen en gång använd knappsatsen för att ange önskat telefonnummer (tryck på knappen för att infoga en paus) tryck på knappen en gång tryck på en av knapparna 0–9 för att spara numret sätt tillbaka luren på telefonen

Uppringning med fotoknappar: lyft luren tryck på fotoknappen för att slå motsvarande tilldelade nummer Uppringning med nummerminnen: lyft luren tryck på knappen M... en gång tryck på en av knapparna 0–9 för att slå motsvarande tilldelade telefonnummer M..

Byta ut fotoknapparna foton: fotoknapparnas ramar har fördjupningar på sidorna – använd denna fördjupning för att lyfta upp ramarna med naglarna klipp dina foton till måtten bredd 20 mm x höjd 28 mm lägg fotot på telefonen och sätt tillbaka ramen över den här knappen istället för foton kan du även använda logotyper eller ikoner (till exempel ett rött kors för din läkare, en polisbil för polisen etc.). Tips och anmärkningar: Telefonen använder spänningen från telefonkontakterna för att lagra minnena, vilket betyder att du inte behöver sätta i batterier. Se dock till att telefonen alltid är ansluten. Det kort att göra ett kort avbrott i anslutningen, t. ex. för att snabbt ytta telefonen, utan att minnet går förlorat. Ett minnesnummer kan innehålla upp till högst 32 si󰀨ror. 20 mm 28 mm117 Förutom vanliga telefonnummer går det även att lagra mobilnummer. Ändra eller radera:

• Det går att ändra ett nummer genom att programmera in det nya numret över det gamla. Då skrivs det gamla numret över och raderas.

• Det går att radera ett nummer genom att programmera in ett icke-existerande nummer (t.ex. 0000) över det gamla. Då skrivs det gamla numret över och raderas.

• Läs bruksanvisningen noggrant och följ alla instruktioner.

• Dra alltid ut telefonkontakten ur telefonjacket innan du rengör telefonen.

• Placera eller använd aldrig telefonen i ett vått eller fuktigt rum eller omgivning.

• Se till att värme avleds ordentligt. Täck aldrig över telefonen och placera den inte direkt bredvid en värmekälla.

• Garantera att telefonens kabel och adaptern inte skadas och förhindra att de orsakar risk för att någon snubblar eller trillar.

• Plocka aldrig isär telefonen. Detta får endast utföras av kvalicerad personal.118 Installation:

• Telefonens kablar får endast anslutas till/kopplas bort från basstationen när nätadaptern har kopplats bort från eluttaget och telefonkontakten har kopplats bort från telefonjacket.

• Installera inte telefonen under ett åskoväder.

• Installera inte en telefonuppkoppling i en våt eller fuktig omgivning.

• Rör endast vid ej isolerade telefonkablar om de är bortkopplade från telefonnätverket eller eluttaget. Miljön: Förpackningen till den här telefonen kan samlas in som gammalt papper. Vi rekommenderar dock att den sparas för att skydda telefonen vid transport. När den här telefonen ersätt bör du returnera den till leverantören för att säkerställa en miljövänlig kassering.119 GARANTI För Profoon TX-560 har du en garanti på 24 månader från inköpsdatumet. Under den här tidsperiod garanterar vi kostnadsfri reparation av defekter orsakade av material- och tillverkningsfel. Ovanstående är beroende av den slutliga utvärderingen som utförs av importören. HANTERING: Om du upptäcker någon defekt ska du först titta i bruksanvisningen. Om du inte hittar svaret i bruksanvisningen ber vi dig kontakta återförsäljaren eller Proofons kundtjänst på www.profoon.com GARANTIN BLIR OGILTIG: Vid felaktig användning, felaktiga anslutningar, läckande och/eller felaktigt installerade batterier, användning av icke originaldelar eller -tillbehör, vårdslöshet samt vid defekter orsakade av fukt, eld, översvämningar, blixtar och naturkatastrofer. Vid obehöriga modifieringar och/eller reparationer utförda av tredje part. Vid felaktig transport av enheten utan tillbörlig förpackning och när enheten inte åtföljs av det här garantikortet och ett inköpsbevis. Garantin täcker inte anslutna kablar, kontakter och batterier. Allt ytterligare ansvar, särskilt beträffande eventuella följdskador, utesluts.120 v1.2 Service Help Service Help
