| Produkttyp | Bärbar gasgrill |
| Märke | Napoleon |
| Modell | TravelQ 240 |
| Användning | Endast utomhus, på en väl ventilerad plats |
| Bränsle | Propan, butan eller propan/butanblandning. Engångsbehållare enligt EN417, kapacitet 230 g till 460 g |
| Huvudbrännarens effekt | 2,63 kW/h |
| Gasförbrukning | 191 g/h |
| Tillagningsyta | 240 tum² (1548 cm²) |
| Lådans material | Aluminium / rostfritt stålbas |
| Lockets material | Rostfritt stål |
| Grillgallrets material | Emaljerad gjutjärn |
| Brännarens material | Rörformad rostfritt stål |
| Tändning | Inbyggd piezo (tryck och vrid) |
| Garanti | Begränsad livstidsgaranti på 10 år för huvuddelar (låda, lock, brännare, etc.) |
| Användning på bord | Ja, med hopfällbara ben (undvik plast-, harts- eller glasytor) |
| Rekommenderad förvärmning | 350–400°F (176–204°C), ca 10 minuter med locket stängt |
| Rengöring av galler | Regelbunden inbränning med en vegetabilisk shortening med hög rökpunkt |
| Underhåll av brännare | Rengör med en flexibel venturiborste |
| Säkerhet | Läckagetest före varje användning; använd aldrig inomhus; håll borta från brännbara material |
| Vikt | Cirka 12 kg (bärbar, ej exakt specificerad) |
Vanliga frågor - TravelQ 240 Napoleon
Användarfrågor om TravelQ 240 Napoleon
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Grill i PDF-format gratis! Hitta din manual TravelQ 240 - Napoleon och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. TravelQ 240 av märket Napoleon.
BRUKSANVISNING TravelQ 240 Napoleon
Korrekt avfalls håndtering av dette produktet
Nedenstående viser ydelse for grillen.
Den bärbara gasolgrillen får endast användas utomhus i ett välventilerat utrymme och får inte användas inomhus, i garage, inbyggd veranda, lusthus eller något annat slutet utrymme.
NAPOLEON
- Stäng av gasen till anordningen.
- Släck eventuella öppna lågor.
- Öppna locket.
- Håll dig undan från anordningen om lukten kvarstår och kontakta genast din gasleverantör eller brandkåren.
WARNING! Underlåtenhet att följa dessa instruktioner exakt kan leda till brand eller explosion som kan orsaka skador på egendom, personskador eller dödsfall.
WARNING
Försök inte tända anordningen utan att först läsa avsnittet med instruktioner för "TÄNDNING" i denna handbok.
Förvara eller använd inte bensin eller andra lättantändliga vätskor eller ångor i närheten av denna eller någon annan anordning.
En lågtryckscylinder som inte är ansluten för användning får inte förvaras i närheten av denna eller någon annan anordning.
Om informationen i dessa instruktioner inte följs exakt kan brand eller explosion uppstå och orsaka egendomsskada, personskada eller dödsfall.
Vuxna och särskilt barn bör uppmärksammas på farorna med höga yttemperaturer. Små barn bör övervakas nära gasolgrillen.
Läs dessa instruktioner för säker användning.
Meddelande till installatören: Lämna instruktionerna hos grillens ägare för framtida referens.
CE
N415-0699CE-W REV - DEC 06.22
Wolf Steel Europe BV
De Riemsdijk 22, 4004 LC, Tiel
The Netherlands
eu.info@napoleon.com
www.napoleon.com
100
10 år Begränsad garanti för gasolgrillen Napoleon President
NAPOLEON-produkter är konstruerade med förstklassiga komponenter och material och är monterade av utbildade hantverkare med stor yrkesskicklighet och noggrannhet. Denna grill har noggrant inspekterats av en kvalificerad tekniker innan paketering och frakt för att säkerställa att du som kund får den kvalitetsprodukt du förväntar dig av NAPOLEON.
NAPOLEON's begränsade livstidsgaranti gäller under följande perioder:
| Aluminiumgjutgods/bas i rostfritt stål | 10 år |
| Lock i rostfritt stål | 10 år |
| Porslinsemaljerat lock | 10 år |
| Lackerat stållock | 5 år plus 10 |
| Rörbrännare i rostfritt stål | 5 år plus 10 |
| Flamskyddsinsatser i rostfritt stål | 5 år plus 10 |
| Porslinsbelagda matlagningsgaller i gjutjärn | 5 år plus 10 |
| Keramisk infraröd brännare (exklusive galler) | 5 år plus 10 |
| Flamskyddsinsatser i rostfritt stål | 3 år plus 10 |
| Alla övriga delar | 2 år |
plus 10 avser en förlängd garantiperiod, under vilken vi levererar reservdelar till köparen till 50 % av det aktuella försäljningspriset för ytterligare 10 år.
*Villkor och begränsningar
NAPOLEON garanterar dess produkter mot fabrikationsfel enligt ovanstående tabell förutsatt att inköpet gjordes hos en auktoriserad NAPOLEON-återförsäljare samt att produkten använts för normal privat användning. Denna garanti kan inte på något sätt överlåtas utan gäller endast för den ursprungliga köparen.
"50 % rabatt" i ovanstående tabell innebär att köparen erbjuds att, efter utgången garantitid, köpa reservdelar med 50 % rabatt på gällande pris.
Med "Normal privat användning" menas att produkten har installerats enligt medföljande manual, installationen uppfyller gällande lokala och nationella föreskrifter, underhållits enligt medföljande manual och inte använts för kommersiellt syfte.
Inbyggnads- samt naturgasgrillar som ska kopplas till fast anslutning måste installeras av en licensierad, auktoriserad servicetekniker eller installatör. Installationen ska utföras i enlighet med de anvisningar som medföljer produkten samt lokala och nationella bygg- och brandföreskrifter.
Denna garanti täcker inte skador som orsakats av överhettning eller att lågan slocknar p.g.a. t.ex. miljöfaktorer som stark vind eller otillräcklig ventilation, repor, bucklor, ytrost, missfärgning av lackerade eller målade delar, missfärgning orsakad av värme, slipmedel, rengöringsmedel eller UV-exponering, flisning på delar av porslinsemaljerat gjutjärn. Garantin gäller inte heller skador som orsakats av felaktig användning, olyckshändelse, hagelskurar, fettbränder, bristande underhåll, miljöer med höga halter av klor eller salt, modifieringar, missbruk eller försummelse. Även att använda delar från andra tillverkare upphåver garantin. Om delar inom garantitiden blir så pass defekta att de inte längre uppfyller sin funktion, kommer en reservdel att tillhandahållas.
NAPOLEON's garantiåtagande omfattar endast att tillhandahålla en utbytesdel och omfattar inte ersättning för eventuella kostnader för installation, arbete eller andra kostnader eller utgifter i samband med ominstallation av garanterad del. Man ansvarar inte heller för eventuella transportkostnader eller tullavgifter.
Denna garanti är ett komplement till gällande lokala lager och föreskrifter. Följaktligen innebär inte denna garanti att NAPOLEON har någon skyldighet att lagerhålla reservdelar. Baserat på tillgång av reservdelar, kan NAPOLEON besluta att istället för utbytesdel tillhandahålla en ny produkt till rabatterat pris. Efter det första året, kan NAPOLEON trots gällande garantier, välja att istället för att tillhandahålla reservdelar ge återförsäljaren en återbetalning på det belopp som motsvarar hans inköpspris för den defekta delen.
Kvitto eller kopia på köpet ska uppvisas tillsammans med bild på typskylt med serienummer och bild på defekt del när det görs anspråk på garantin. NAPOLEON förbehåller sig rätten att låta en representant inspektera den defekta produkten eller delen innan eventuell åtgård genomförs. Vid anspråk på garantin ska köparen först vända sig till inköpsstället av produkten och i andra hand till generalagenten i det land som grillen är köpt.
VARNING! Om instruktionerna inte efterföljs, kan detta resultera i egendomsskada, personskada eller dödsfall. Läs och följ alla varningar och instruktioner i denna handbok innan grillen används.
Säkra rutiner för användning
- Denna gasolgrill måste monteras exakt enligt manualens instruktioner. Om grillen överlämnats ihopmonterad, måste du granska instruktionerna för montering för att säkerställa att den är korrekt monterad och utföra nödvändiga läcktest innan grillen används.
- Läs hela manualen innan gasolgrillen används.
- Gasolgrillen får endast användas utomhus i ett välventilerat utrymme och får inte användas inomhus, i ett garage, inbyggd veranda eller något annat tillslutet utrymme.
- Grillen är utformad för gasol, butan eller propan-butan-blandning.
- Placera inte grillen i en blåsig omgivning. Kraftig vind påverkar gasolgrillens tillagningsförmåga negativt.
- Grillen får absolut inte byggas om. Delar som tillhandahålls av tillverkare eller återförsäljare får inte modifieras av användaren.
- Modifiera inte apparaten
- Använd inte enheten under någon brännbar konstruktion.
- Håll ett lämpligt avständ till brännbara föremål (457 mm till enhetens baksida eller sidor). Ett ytterligare avständ rekommenderas nära vinylbeklädnad eller glasrutor.
- Gasolslangen måste installeras på ett sådant sätt att den inte kommer i kontakt med några varma ytor vid varken användning eller förvaring.
- Gasolflaskan ska vara bortkopplad när grillen inte används.
- När gasolflaskan är ansluten måste grillen och flaskan förvaras utomhus i väl ventilerade utrymmen.
- När gasolgrillen förvaras inomhus, måste gasoflaskan kopplas loss från grillen och förvaras utomhus i ett välventilerat utrymme. Frånkopplade tuber får inte förvaras i en byggnad, garage eller annat stängt utrymme.
- Kontrollera gasslangen innan varje användning. Om slangen är överdrivet sliten måste den bytas ut mot en utbytesslang enligt grilltillverkarens angivelser innan gasgrillen används.
- Förvara aldrig en reservgastub under eller nära grillen.
- Dra inte slangen under dropptråget. Slangen måste alltid hållas borta från enhetens underdel.
- Läcktesta alla anslutningar innan de används första gången (även om grillen köptes färdigmonterad), årligen samt var gång någon gaskomponent har bytts ut.
- Följ noggrant instruktionerna för tändning när grillen används.
- Tänd inga brännare när locket är stängt.
- Vuxna och speciellt barn ska uppmärksammas på farorna med de höga yttemperaturerna. Små barn ska hållas under uppsikt när de är i närheten av grillen.
- Lämna inte grillen obevakad när den används.
- Flytta inte på grillen när den är varm eller när den används.
- Håll eventuella strömsladdar och gasolslangar borta från uppvärmda ytor.
- Se till att droppskyddet, i de fall det finns, är korrekt placerat enligt instruktionerna för montering av droppskydd.
- Rengör fettuppsamlare och droppskydd regelbundet för att undvika pålagringar, vilka kan orsaka fettbränder.
- Använd inte vatten, öl eller annan vätska för att kontrollera flammor.
- Använd inte högtryckstvätt för rengöring av någon komponent.
- Grillen är inte avsedd för kommersiellt bruk.
- Grillen är inte avsedd för och får aldrig användas för uppvärmning.
102
Dimensioner
TQ240 GRILL
2.63 kW/h MAIN BURNER
GRILL SIZE: 240 in² (1548 cm²)
VARNING! Var försiktig när du hanterar eller transporterar din grill för att förhindra skador och förskjutning av invändiga delar. Även om denna grill har utformats med rörlighet i åtanke, kommer ovarsam hantering eller missbruk resultera i skador på invändiga delar som gör att din grill inte kommer att fungera korrekt.
Korrekt avfallshantering av produkten
Denna märkning indikerar att produkten inte ska kastas med annat hushållsavfall inom hela EU. Återvinn produkten ansvarsfullt för att stödja hållbar återanvändning av materiella resurser samt för att förhindra möjlig skada på miljön eller människors hälsa av okontrollerad avfallshantering. Använd retur- och insamlingssystem för att returnera din begagnade anordning eller kontakta återförsäljaren där produkten köptes. De kan ta hand om produkten för en miljövänlig återvinning.
Gasflaskor, ej påfyllningsbara
Använd endast gasflaskor som uppfyller nationella och regionala normer. För optimal prestanda ska grillen drivas med propangas. Ej påfyllningsbara flaskor måste uppfylla kraven enligt EN417 och vara utrustade med självstängande ventil. Flaskornas kapacitet ska vara mellan 430 g och 460 g och innehålla antingen gasol (propan) eller en blandning av propan och butan.

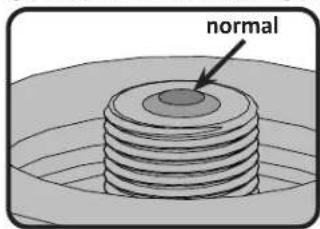

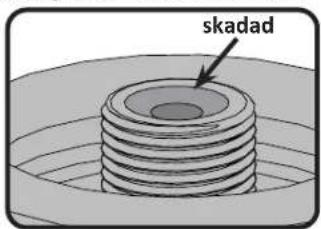

- Inspektera gummi-o-ringen på regulatorn. Om det finns skador byta regulatorn.
- Anslut aldrig en flaska, som inte uppfyller lokala bestämmelser.
- Gasoflaskan måste alltid vara fäst vid sidan av grillen i en upprätt position med hjälp av dess hållare.
- Reservflaskor får inte förvaras i skåpet eller i omedelbar närhet till en enhet som används. Gasflaskan får inte utsättas för extrem hetta eller direkt solljus.
- Spänn aldrig fast flaskan för hårt eftersom det kan skada regulatorns anslutning eller flaskanslutningen. Detta kan orsaka läckage eller begränsa flödet till enheten.
VARNING! Använd inte apparaten om den har skadade eller slitna tätningar"; "Använd inte en apparat som läcker, är skadad eller inte fungerar som den ska
VARNING! Gå igenom instruktionerna på gasoflaskan innan användning. En bucklig eller rostig flaska kan vara farlig, kassera om det finns rostpartiklar eller smuts i anslutningsområdet. Ta bort ev. plastplugg på flaskan och skruva in regulatorn medurs. Dra åt för hand, använd aldrig verktyg.
Läcktesta alla sammanfogningar innan grillen används. Läcktest måste utföras årligen, samt var gång en tub ansluts eller om någon del av gassystemet byts ut. Ej påfyllningsbara flaskor skall fästas på sidan av grillen, i upprätt läge, med hjälp av den medföljande hållaren. Detta förhindrar att flytande propan/butan kommer in i regulatorn, vilket kan leda till överbränning och skada på regulatorn.
* För säker användning, säkerställ att flaskan är ordentligt fastskruvad.
104
WARNING!
- Dra inte slangen under droppträget.
- Säkerställ att alla kopplingar är åtdragna. Använd två skruvnycklar. Använd inte teflontejp eller gångpasta på någon slangkoppling.
- Säkerställ att slangen inte kommer i kontakt med någon het yta. Den kan då smälta och läcka och därmed ge upphov till brand.
Gasslang
- Om slang eller reglage inte levereras från tillverkaren, får endast sådana slangar och reglage som uppfyller nationella och regionala normer användas.
- Säkerställ att slangen inte kommer i kontakt med fett, annat hett spill eller någon annan het yta på anordningen.
- Kontrollera slangen regelbundet. Om den har revor, har smält eller är sliten, byts slangen ut innan anordningen används. • Rekommenderad slanglängd är 0,9 m. Slangens längd får inte överstiga 1,5 m.
- Säkerställ att slangen är fri från trassel när den monteras.
- Byt ut slangen innan det utgångsdatum som är tryckt på den.
Teknisk data
Följande tabell innehåller anordningens ingångsvärden.
Brännare Mynningens storlek (brutto) Värmetillförsel (total) Gasanvändning (total)
| #70 (0.70 mm) | 2.63kW | 191 g/hr |
Godkända gaser och tryck. Kontrollera märkskylt för att säkerställa att det överensstämmer med följande lista.
| Gas kategori | Maxsun MS-230R (eller motsvarande)Butan - Propan Blandning Patron |
| Direkt tryck | |
| Gas- och försörjningstryck Med endast regulator A500i (eller Z60 eller C50-50L) använd, vid utloppstryck 50 mbar | |
Manipulera eller modifiera inte med reglaget. Använd enbart reglage som klarar det tryck som anges i tabellen ovan. Vid utbyte får endast sådant reglage användas som anges av tillverkaren.

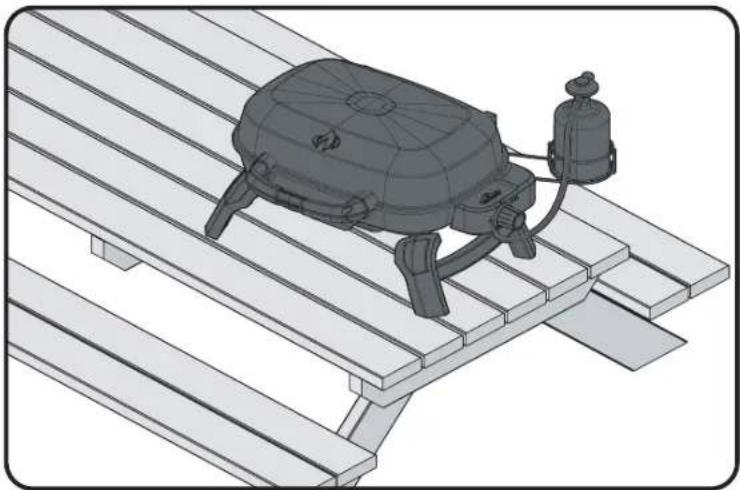

Användning av grill ovanpå bordskivor
TQ240 har utformats med flexibilitet i fokus och de uppfällbara benen gör att TQ240 kan placeras på de flesta bordsskivor. Benen viks ut och läses på plats och viks tillbaka när du ska förflytta dig.
WARNING! Båda benen måste vikas ut vid användning.
WARNING! Använd inte grillen på bordskivor av plast eller glas.
WARNING! Placera slangen borta från vägar där människor kan snubbla över den eller i områden där slangen kan skadas av misstag. Tippa eller flytta inte propantillförselcylindern.
WARNING! Om dessa instruktioner inte följs exakt kan en brand orsaka dödsfall eller allvarliga skador.
- Förvara inte en extra propancylinder under eller nära denna apparat.
- Fyll aldrig cylindern till mer än 80 procent.
SE
106

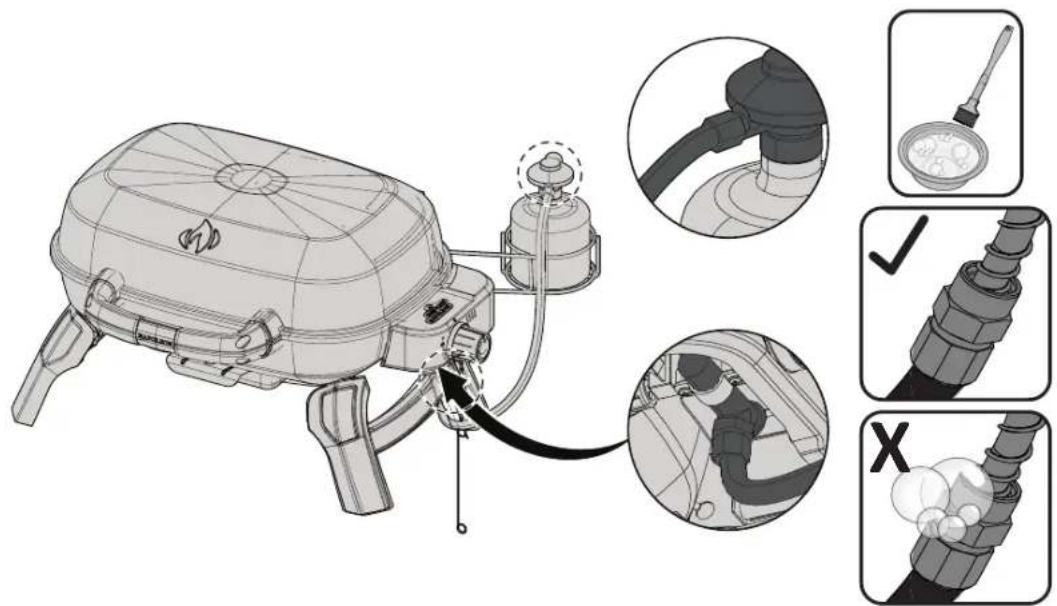

Instruktioner för läcktest
VARNING! Läcktest måste utföras årligen samt var gång en tub ansluts eller om någon del av gassystemet byts ut.
VARNING! Använd aldrig en öppen läga för att leta efter gasläckor. Se till att inga gnistor eller öppna lågor finns i området när du letar efter läckor. Gnistor eller öppna lågor resulterar i brand eller explosion, egendomsskada, allvarlig kroppsskada eller dödsfall.
Läcktest: Detta måste utföras innan grillen används första gången, årligen samt var gång någon gaskomponent har bytts ut eller reparerats. Rök inte medan testet utförs och avlägsna allt som kan antändas. Läs mer i Diagram för läcktest för att se vilka områden som ska kontrolleras. Stäng av alla brännarreglage. Slå på ventilen för gastillförsel.
Pensla på en lösning av hälften flytande två och hälften vatten på alla skarvar och kopplingar på reglage, slang, grenrör och ventiler.
Bubblor indikerar en gasläcka. Dra antingen åt de lösa skarvarna eller byt ut delen mot en som rekommenderas av Napoleons kundtjänst och låt en auktoriserad gasinstallatör kontrollera grillen.
Slå genast av gastillförseln om läckan inte kan stoppas. Koppla från gastillförseln och låt en auktoriserad gasinstallatör eller försäljare kontrollera grillen. Använd inte grillen förrän läckaget är avhjälpt.
Instruktioner för tändning
WARNING! Öppna locket
VARNING! Säkerställ att alla brännarreglage är avstängda. Slå på ventilen för gastillförsel.
Tändning av huvudbrännare
-
Öppna grillens lock.
-
Tryck in och vrid sakta kontrollvredet på huvudbrännaren till läget "hi". På så sätt tänds tändlågan som i sin tur tänder vald brännare.
-
Om lågan inte tänds ska kontrollvredet omedelbart vridas tillbaka till läget "off" varefter steg 2 upprepas flera gånger.
-
Om lågan eller brännaren inte tänds inom 5 sekunder vrids kontrollknappen till läget "off". Vänta 5 minuter så att överskottsgasen försvinner. Upprepa steg 2 och 3 eller tänd med en tändsticka.
-

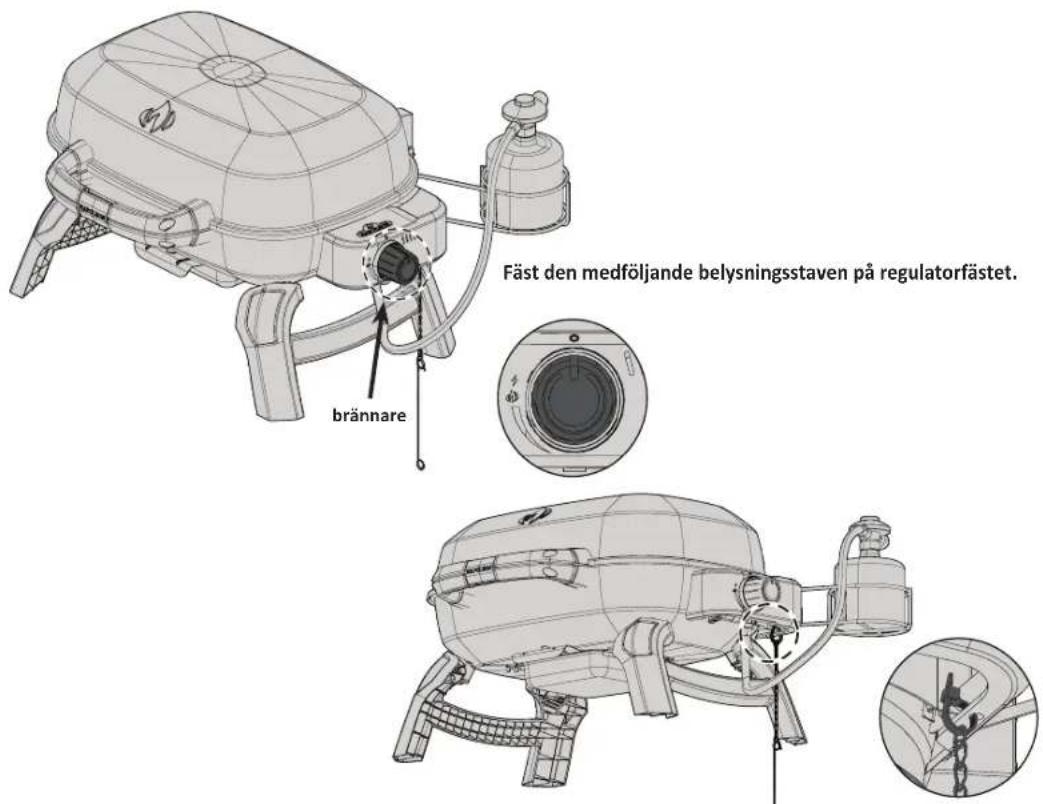

Om enheten skall tändas med en tändsticka, placera tändstickan i den medföljande tändstaven. Håll den tända stickan ned i grillen vid droppskyddet medan motsvarande brännarventil vrids till tändläge.
WARNING! De vanliga brännarflammorna är kanske inte synliga i dagsljus efter antändning eftersom de är mycket små och ljusblå. Värme kan kännas när du svävar din hand 6-8 tum över grillytan, vilket indikerar korrekt funktion.
108
Instruktioner för tillagning
WARNING! Använd inte denna grill under utfällda markiser då det kan leda till brand eller personskada.
FARA! Placera inte denna grill i förvaringsutrymme eller reseläge direkt efter användning. Låt griller svalna till beröringstemperatur innan den flyttas eller förvaras. Underlåtenhet att göra detta kan resultera i en brand som kan resultera i skador på egendom, personskada eller dödsfall.
Första tändning: När gasgrillen tänds första gången avger den en lädo. Dea är e helt normalt och lllfälligt lllständ som orsakas av inbränningen av inre färger och smörjmedel som används under llverkningen och kommer inte a uppstå igen. Kör bara huvudbrännarna på hög i ungefär en halvämme. Användning av huvudbrännare: När mat ska brynas, rekommenderar vi a grillen värms upp genom alla brännare sälls på högsta värme med stängt lock i ungefär o minuter. Mat som ska llagas under kortare d (lsk och grönsaker) kan grillas med öppet lock. Tillagning med stängt lock ger högre och jämnare temperaturer som kan minska llagningsden och ge en jämnare llagning. Livsmedel med längre llagningsdän 30 minuter, som exempelvis stekar, kan llagas indirekt (där den brännare tänds som är mi emot matens placering). Vid llagning av magert kö, som kycklingbröst eller magert läskkö, kan gallren oljas innan uppvärmning för a minska risken för a det fastnar. Tillagning av köl med högt feinnehåll kan orsaka uppamning. Putsa bort felet eller sänk temperaturen för all förhindra dea. Flyla kölet från lammorna och sänk värmen om uppamning uppstår. Lämna locket öppet. Se Napoleons kokbok Grillning för alla säsonger för mer informaon.
Instruktioner för rengöring
VARNING! Använd alltid skyddshandskar och skyddsglasögon vid rengöring av grillen.
WARNING! För att undvika risken för brännskador ska underhållsarbete endast utföras när grillen är kall. Undvik oskyddad kontakt med varma ytor. Säkerställ att alla brännare är avstängda. Rengör grillen på en yta där rengöringsmedel inte skadar altandäck, gräsmatta eller uteplats. Använd inte rengöringsmedel för ugn för att rengöra någon del av denna gasolgrill. Använd inte en självrengörande ugn för att rengöra grillgaller eller någon annan del av gasolgrillen. Grillsås och salt kan vara frätande och ger en snabb försämring av gasolgrillens delar om de inte rengörs regelbundet.
Observera: Rosrì stål har en förmåga all oxideras eller äckas lllsammans med klorid eller sulld, i synnerhet längs med kusten och annan kärv miljö som exempelvis den varma, fuklga lußen runt pooler och badtunnor. Dessa läckar kan uppfalas som rost men kan enkelt avlägsnas eller förhindras. Tväa alla ytor i rosrì stål med rent vallen och/eller rengöringsmedel för rosrì stål var tredje lll lärde vecka eller så o:a som krävs för all förhindra och avlägsna läckar.
Grillgaller i gjutjärn: De grillgaller i gjutjärn som medföljer din nya grill har en överlägsen förmåga a bevara och fördela värmen. Genom a regelbundet smörja gallren llför du e skyddande hölje som står emot rost och gör a maten inte fastnar på gallret.
Första gången gallret används: Tväa grillgallren för hand med milt diskmedel och vaßen för a avlägsna eventuella rester från llverkningsprocessen (diska aldrig gallren i diskmaskin). Skölj noga med varmt vaßen och torka helt med en mjuk trasa. Deäa är vikågt för a undvika a fukt kommer in i gjutjärnet.
Smörjning: Använd en mjuk trasa, fördela VEGETABILISKT MATFETT över gallrets hela yta och se alla räor och hörn är täckta. Använd inte saltade feler som smör eller margarin. Värm upp grillen i 15 minuter och placera däreer de insmorda grillgallren i grillen. Vrid brännarreglagets knappar all medium med locket stängt. Låt grillgallren värmas i ungefär en halvmme. Vrid alla brännare all läget "AV" och stäng av gasen vid källan. Låt grillgallren vara kvar lls de har svalnat. Denna procedur ska upprepas lera gånger under säsongen, även om det inte krävs för daglig användning (följ proceduren för daglig användning nedan).
Daglig användning: Täck grillgallrets hela övre yta med VEGETABILISKT MATFETT innan uppvärmning eller rengöring med en borste med mässingsborst. Värm upp grillen och borsta däreer bort oönskade rester med en borste med mässingsborst.
Rengöring inuti gasolgrillen: Ta bort grillgallren. Använd en borste med mässingsborst för a rengöra löst skräp från gallrets sidor samt från lockets insida. Sopa ner allt skräp från gasolgrillens insida i dropptråget.
Dropptråg: Lagrat fett är en brandrisk. Rengör dropptråget ofta (efter 4-5 användningar eller så ofta som behövs) för att undvika påbyggnad av fett. Fett och överskottsdroppar passerar genom dropptråget under gasolgrillen och samlas i engångsfettuppsamlaren under dropptråget. Dra loss dropptråget från grillen för att komma åt engångsfettuppsamlaren eller för att rengöra dropptråget. Fyll aldrig dropptråget med aluminiumfolie, sand eller något annat material eftersom detta kan förhindra att fettet flyter korrekt. Tråget ska skrapas ur med en spackelkniv eller skrapa.
OBSERVERA! Säkerställ att droppträget är tomt och rengjort innan grillen transporteras vertikalt.
Rengöring av yttre grillyta: Använd inte rengöringsmedel med slipmedel eller stålull på några målade, emaljerade eller rostfria delar av din Napoleon-grill. Detta kommer att repa ytan. Yttre grillytor ska rengöras med varmt tvålvatten medan metallen fortfarande känns varm. Använd rengöringsmedel för rostfritt stål eller utan slipmedel för rengöring av ytor i rostfritt stål. Torka alltid i fibrernas riktning. Med tiden missfärgas delar i rostfritt stål av uppvärmningen, vanligtvis till en gyllene eller brun nyans. Missfärgningen är normal och påverkar inte grillens prestanda. Emaljerade delar måste hanteras med extra försiktighet. Den emaljerade ytan är glasliknande och flisas lätt vid slag. Emailj för förbättring av ytan finns att köpa från din Napoleon-återförsäljare.
Instruktioner för underhåll
Vi rekommenderar att denna gasolgrill kontrolleras och servas årligen av kvalificerad servicepersonal. Se alltid till att området runt gasolgrillen är fritt från brännbara material, bensin eller andra lättantändliga gaser och vätskor. Blockera inte ventilationen eller utströmningen av förbränningsluft.
VARNING! Använd alltid skyddshandskar och skyddsglasögon vid rengöring av grillen.
VARNING! Stäng av gasen vid källan och koppla bort enheten innan service. För att undvika risken för brännskador ska underhållsarbete endast utföras när grillen är kall. Läcktest måste utföras årligen samt var gång någon komponent i gaskedjan har bytts ut eller gaslukt förekommer.

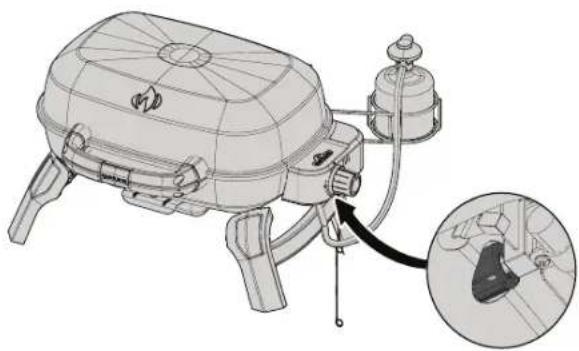

Gasolbrännare: Brännarna är gjorda av tjockt rostfritt stål 304, men extrem hetta och en korroderande miljö kan orsaka rost på ytan. Denna kan avlägsnas med en borste med mässingsborst.
VAR FÖRSIKTIG! Se upp för spindlar.
Spindlar och insekter dras till lukten av propan eller naturgas. Brännaren är utrustad med ett insektsnät på luftspjället, vilket minskar risken för att insekter bygger bo inuti brännaren men eliminerar inte problemet helt. Ett bo eller spindelväv kan få brännaren att brinna med en mjuk gul eller orange låga eller orsaka en brand (bakeld) vid luftspjället under kontrollpanelen. Vid rengöring av brännarens insida måste den avlägsnas från gasolgrillen: Avlägsna skruven (-arna) som fäster korständningsplåt och brännaren vid den bakre väggen. Dra brännaren bakåt och uppåt för att ta loss den. Rengöring: Använd avsedd venturiborste att rengöra brännarens insida. Skaka ut eventuellt löst skräp från brännaren genom gasintaget. Kontrollera brännarens öppningar och ventilmynningar så att de inte är blockerade. Brännarens öppningar kan tillslutas med tiden på grund av skräp från matlagning eller korrosion. Använd ett öppnat pappersgem för att rengöra dem. Öppningarna är enklare att rengöra om brännaren tas loss från grillen, men det kan också göras när den sitter fast i grillen.
OBSERVERA! Se till att inte förstora hålen.
Se till att insektsnätet är rent, tätt och fritt från skräp.
Sätta tillbaka brännaren: Utför processen i omvänd ordning för att sätta tillbaka brännaren. Kontrollera att ventilen angör brännaren vid montering. Sätt tillbaka korständningsplåt och dra åt skruvarna ordentligt.
110
WARNING! När brännaren sätts tillbaka efter rengöring är det mycket viktigt att ventilen eller mynningen går in i brännarens rör innan gasolgrillen tänds. Om ventilen inte är innanför brännarens rör kan brand eller explosion uppstå.
VARNING! Slang: Kontrollera att slangen inte är sliten, smält, skuren eller har sprickor. Använd inte gasolgrillen om något av detta förekommer. Låt din Napoleon-återförsäljare eller en kvalificerad gasinstallatör byta ut delen.
SE
Felsökning
| Problem Möjlig orsaker | Lösning | |
| Låg värme/liten låga när ventilen är inställd på hög. | Gasen blockeras.Felaktig uppvärmning.Frusen gasolflaska. | Undersök om det finns spindelnät i brännarrören eller öppningarna.Värm upp grillen med båda huvudbrännarna på hög värme i 10-15 minuter.Vid tillagning under längre perioder, när gasolflaska är på väg att ta slut eller vid låga utetemperaturer kan inte engångsflaskan förse grillen med tillräcklig mängd gasol. Byta gasolflaskan till en ny. |
| Häftiga uppflamningar/ojämn värme. | Felaktig uppvärmning.Överflödig påbyggnad av fett och aska på droppskydd och i dropptråg. | Värm upp grillen med båda huvudbrännarna på hög värme i 10-15 minuter.Rengör regelbundet droppskydd och dropptråg. Täck inte pannan med aluminiumfolie. Se instruktioner för rengöring. |
| Brännare brinner med gul låga tillsammans med gaslukt. | Eventuell spindelväv eller annat skräp, alternativt felaktig inställning av luftspjäll. | Rengör brännaren noga genom att ta bort den. Se allmänna instruktioner för underhåll.Justera tillförsel av luft. |
| Flammor sticker från brännarna samt luft av gasol och ev. problem att tända. | Felaktig inställning av luftspjället. | Stäng luftspjället helt och öppna det succesivt tills lägan brinner korrekt. |
| Brännare tänder inte automatiskt men går att tända med tändsticka. | Jet-fire-rör är smutsigt eller blockerat. | Rengör Jet-fire-rör med en mjuk borste. |
| De ser ut som färgavlagringar på invändiga ytor. | Fettuppbyggnad på invändiga ytor. | Detta är inte ett fel. Locket är av rostfritt stål och ger inte färgavlagringar. Avlagringen orsakas av torkat fett som flagnar av likt färg. Förebygg detta med regelbunden rengöring. Se allmänna instruktioner för underhåll. |
| Effekten i brännarna är för låg även vid “hög” effekt.(Mullrande ljud och fladdrande blå flamma vid brännarna) | För lite gasol.Klämda slangar.Smutsigt eller blockerade öppningar.Spindelnät eller annan blockering av brännarröret. | Kontrollera nivån i gasolflaskan.Flytta slangarna.Rengör öppningar i brännarrör.Rengör brännarrören invändigt med avsedd venturiborste. |
BEHÅLL DITT KVITTO SOM ETT BEVIS AV INKÖPET FÖR ATT BEKRÄFTA DIN GARANTI.
Beställning av ersättningsdelar
Garantiinformation
MODELL:
INKÖPSDATUM: ____
SERIENUMMER: ____
(Registrera information här för enklare referens)
För reservdelar och reklmationsarenden, kontakta ditt inköpsställe.
Innan du kontaktar ditt inköpsställe, besök Napoleons webbplats för mer utförliga instruktioner om rengöring, underhåll, felsökning och byte av delar på www.napoleon.com.
För att behandla ett reklamationsärende behöver vi följande information:
- Enhetens modell och serienummer.
- Artikelnummer samt beskrivning.
- En kortfattad beskrivning av problemet ("trasig" räcker inte).
- Inköpsbevis (kopia på fakturan eller kvitto).
I vissa fall kan Napoleon begära att delarna returneras för kontroll innan ersättningsdelar tillhandahålls.
Innan ni åberopar garantin var medvetna om att följande inte omfattas:
- Kostnad för frakt, arvode eller exporttullar.
- Arbetskostnad för borttagande och ommontering.
- Kostnader för servicesamtal för att diagnostisera problem.
• Felfärgning av delar i rostfritt stål. - Felaktigheter orsakade av bristande rengöring och underhåll eller användning av olämpliga rengöringsmedel (ugnsrengöring).
Vuxna och särskilt barn bör uppmärksammas på riskerna med höga yttemperaturer. Små barn bör övervakas nära den bärbara gasolgrillen.
Läs dessa instruktioner för säker användning.
VAR FÖRSIKTIG! Under uppackning och montering rekommenderar vi att du använder arbetshandskar och säkerhetsglasögon som skydd. Även om vi anstränger oss för att göra monteringen så problemfri och säker som möjligt, kännetecknas den av färdiga ståldelar som kan ha skarpa kanter och hörn som kan orsaka skärskador om de inte hanteras på rätt sätt.
