BRUKSANVISNING BT-PO 1100/1 E EINHELL

6. Syntetisk polerpåsats

Indgriben i endnu roterende skive (snitsår)

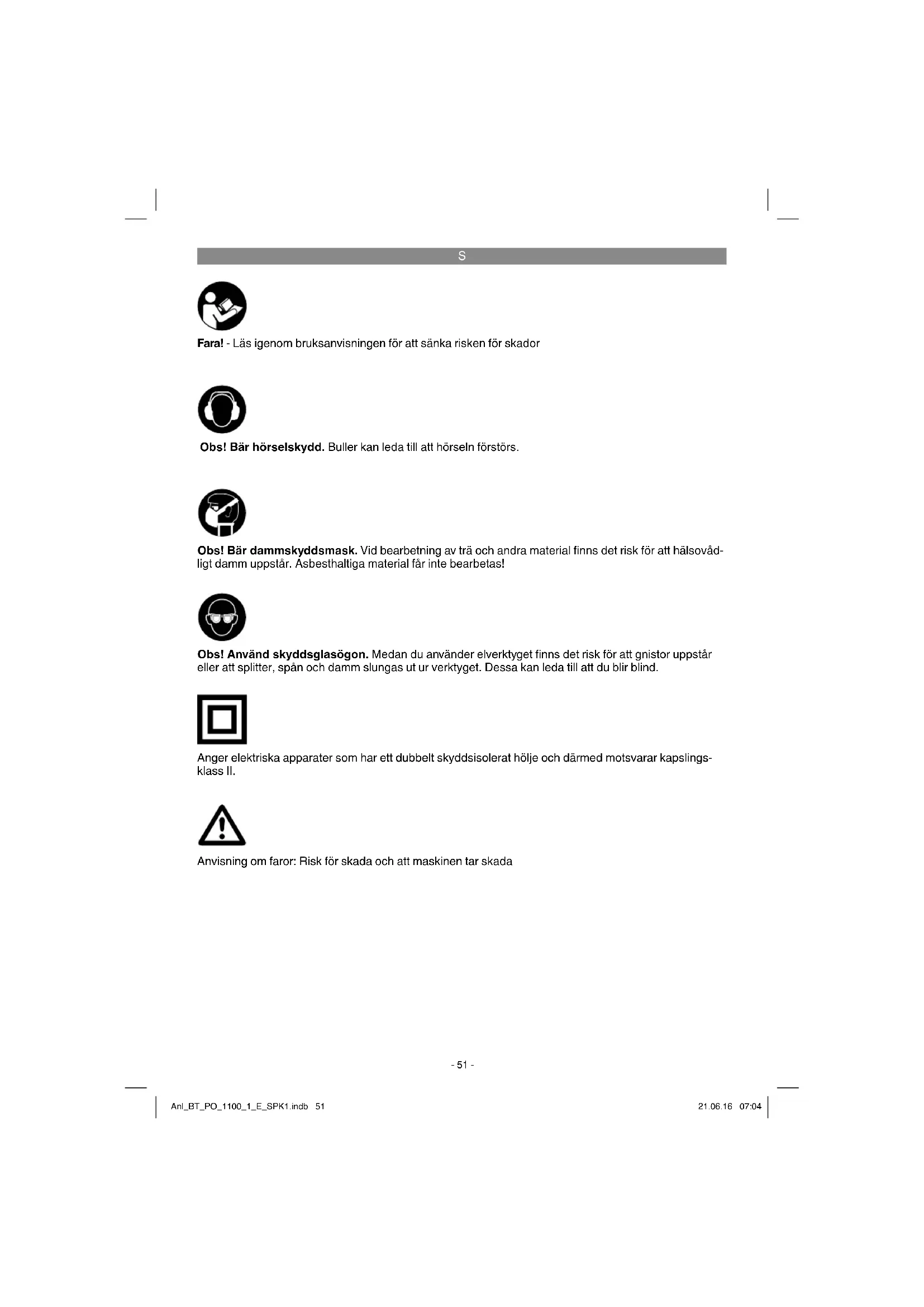

Fara! - Läs igenom bruksanvisningen för att sänka risken för skador Obs! Bär hörselskydd. Buller kan leda till att hörseln förstörs. Obs! Använd skyddsglasögon. Medan du använder elverktyget fi nns det risk för att gnistor uppstår eller att splitter, spån och damm slungas ut ur verktyget. Dessa kan leda till att du blir blind. Obs! Bär dammskyddsmask. Vid bearbetning av trä och andra material fi nns det risk för att hälsovåd- ligt damm uppstår. Asbesthaltiga material får inte bearbetas! Anger elektriska apparater som har ett dubbelt skyddsisolerat hölje och därmed motsvarar kapslings- klass II. Anvisning om faror: Risk för skada och att maskinen tar skada Anl_BT_PO_1100_1_E_SPK1.indb 51Anl_BT_PO_1100_1_E_SPK1.indb 51 21.06.16 07:0421.06.16 07:04S

Fara! Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvis- ningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvis- ningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksan- visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar fi nns i det bifoga- de häftet. Fara! Läs alla säkerhetsanvisningar och instrukti- oner. Försummelser vid iakttagandet av säker- hetsanvisningarna och instruktionerna kan föror- saka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

2. Beskrivning av maskinen samt

2.1 Beskrivning av maskinen (bild 1)

2.2 Leveransomfattning (bild 2)

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller butiken där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantita- bellen i serviceinformationen i slutet av bruksan- visningen.

Öppna förpackningen och ta försiktigt ut pro- dukten ur förpackningen.

Ta bort förpackningsmaterialet samt förpack- nings- och transportsäkringar (om förhan- den).

Kontrollera att leveransen är komplett.

Spara om möjligt på förpackningen tills ga- rantitiden har gått ut. Fara! Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plast- påsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

2. Poler- och slipmaskin

6. Syntetisk polerhätta

3. Ändamålsenlig användning

Maskinen är avsedd för polering av lackerade ytor samt för slipning av trä, järn, plast och liknande material. Slippapper väljs enligt material. Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resul- terar av sådan användning ansvarar användaren/ operatören själv. Tillverkaren påtar sig inget ansvar. Icke bestämmelseenlig användning All användning av apparaten som inte nämns i ka- pitlet ”bestämmelseenlig användning” gäller som icke bestämmelseenlig användning. Apparaten får inte användas i följande syften:

Bearbetning av blyhaltiga färger samt träslag och metaller genom vilka skadligt eller giftigt damm uppstår

Slipning, gravering med tillhörande avsikt

Användning i explosionsfarliga områden

Risk för skada fi nns. För alla sak- och personskador som uppstår på grund av felanvändning ansvarar apparatens användare. Vid användning av andra resp. icke-original- komponenter på maskinen gäller inte tillverkarens garantivillkor. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för yrkesmässig, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om pro- dukten ska användas inom yrkesmässiga, hant- verksmässiga eller industriella verksamheter eller vid liknande aktiviteter. Kvarstående risker Även om maskinen används på föreskrivet sätt fi nns alltid vissa kvarstående risker som inte kan uteslutas helt. Beroende på maskinens typ och konstruktion kan följande potentiella faror uppstå:

Risk för kontakt med en oskyddad platta (skärskador)

Risk för ingrepp i en roterande platta (skärs- kador)

Risk för att delar av plattan slungas ut (skärs- kador eller trubbiga skador)

Risk för att delar av det bearbetade materialet slungas ut (skärskador eller trubbiga skador)

Risk för hörselskador om inget föreskrivet hörselskydd används (nedsatt hörsel)

Risk för att slippartiklar från materialet och plattan andas in

Risk för elektriska slag om oisolerade elekt- riska komponenter rörs vid Om instruktionerna som anges i din bruksan- visning inte beaktas, fi nns det risk för andra kvarstående risker på grund av ej ändamålsenlig användning.

Vikt .............................................................2,6 kg Fara! Buller och vibration Buller- och vibrationsvärden har bestämts enligt EN 60745-1, EN 60745-2-3. Ljudtrycksnivå L

..............................................3 dB Bär hörselskydd. Buller kan leda till att hörseln förstörs. Totala vibrationsvärden (vektorsumma i tre riktnin- gar) har bestämts enligt EN 60745-1, EN 60745-2-3. Driftslag: Slipa med slipblad Vibrationsemissionsvärde a h, DS = 13,47 m/s

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverk- tyget används. I undantagsfall kan det faktiska värdet avvika från det angivna värdet. Vibrationsemissionsvärdet som anges kan använ- das om man vill jämföra olika elverktyg. Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från elverktyget. Begränsa uppkomsten av buller och vibration till ett minimum!

Använd endast intakta maskiner.

Underhåll och rengör maskinen regelbundet.

Anpassa ditt arbetssätt till maskinen.

Överbelasta inte maskinen.

Lämna in maskinen för översyn vid behov.

Slå ifrån maskinen om den inte används.

Montera handtag och eventuella valfria vibra- tionshandtag ordentligt på maskinstommen. Om du har en obehaglig känsla eller konstaterar att huden på dina händer missfärgas när mas- kinen används, avbryt genast arbetet. Lägg in tillräckligt med arbetspauser. Vid icke-beaktande Anl_BT_PO_1100_1_E_SPK1.indb 53Anl_BT_PO_1100_1_E_SPK1.indb 53 21.06.16 07:0421.06.16 07:04S

av tillräckliga arbetspauser kan det uppstå ett hand-arm-vibrationssyndrom. En uppskattning av belastningsgraden i förhål- lande till arbetet resp. användningen av maskinen och tillhörande arbetspauser ska läggas in. På detta sätt kan belastningsgraden minskas väs- entligt under hela arbetstiden. Minska risken som du utsätts för vid vibrationer. Vårda denna maskin enligt instruktionerna i bruksanvisningen. Om maskinen används ofta bör du kontakta din specialaff är och eventuellt införskaff a antivibrati- onstillbehör (handtag). Använd inte maskinen vid temperaturer på t=10°C eller lägre. Gör en arbetsplan genom vil- ken vibrationsbelastningen kan begränsas.

Innan du ansluter maskinen måste du övertyga dig om att uppgifterna på typskylten stämmer överens med nätets data. Varning! Dra alltid ut stickkontakten innan du gör någ- ra inställningar på maskinen. Montering (bild 4-7) Obs! Dra alltid ut stickkontakten inför alla monte- ringsarbeten.

Spänn fast arbetsstycket. Se till att arbetsstycket som ska bearbetas har spänts fast och inte kan glida undan, t ex med en spännanordning eller ett skruvstäd. Slå till/ifrån maskinen Maskinen kan slås till (I) resp. ifrån (0) med ström- brytaren (bild 3 / pos. 3). Maskinen startar inte förrän varvtalsreglaget slås på (se avsnitt 6.3).

6.1 Användning som polermaskin

Beakta tillverkarens anvisningar om du ska använda poler- och vaxmedel! Obs! För att undvika skador på arbetsstyckets ytor som poleras måste du tvunget beakta följande punkter:

Se till att polerhättorna monteras exakt i mit- ten av polerdisken/slipplattan.

Kontrollera innan du slår på maskinen att po- lerhättorna sitter fast.

Se till att polerdiskens/slipplattans kant aldrig rör vid ytan som ska bearbetas.

Välj följande högsta varvtal med varvtalsregu- latorn (bild 3/pos. 4): - Inarbeta polish: ca 1 000 min

Om dessa instruktioner inte beaktas övertar till- verkaren inget ansvar. Polerhättorna kan bytas ut lätt tack vare kardbor- refäste. Använd skumgummiskivan om du ska appli- cera polermedel (bild 8).

Kontrollera att skivan är ren.

Fördela polermedlet jämnt över polertallriken. Lägg intepolermedlet direkt på den yta som skall poleras.

Slå bara på och av polermaskinen når appa- raten ligger på den yta som skall poleras.

Lägg förlängingssladden över er skuldra och bearbeta därefter de jämna och stora ytorna som tex. motorhuv, bagagelucka och tak.

Arbeta med jämma rörelser.

Viktigt! Låt polermaskinen ligga på polerytan, använd inget presstryck.

Övergå til behandling av de mindre ytorna (t.ex. dörrarna). Använd en hätta av syntetisk lammull för att polera färdigt (bild 9).

Kontrollera att även denna är ren.

Avlägsna polerskiktet i samma följd som polermediet har lagts på.

Varning! Utsätt inte polermaskinen för tryck! Skötselråd

För optimalt lackskydd bör bilen poleras två till tre gånger om året.

Tvätta er bil åtminstone varannen vecka. Undvik att annvända hushållsregöringsmedel då dessa kan skarda lacken och löss upp vaxskiktet.

Tvätta bilen med en ren svamp. Arbeta uppif- rån och ned.

Insekter, fågelträck och tjärfläckar bör avlägs- nas från lackytan varje dag.

För att fönsterputsmediet inte skall blöta ned lackytan, bör det sprutas på tvättrasan, inte direkt på fönsterskivan. Anl_BT_PO_1100_1_E_SPK1.indb 54Anl_BT_PO_1100_1_E_SPK1.indb 54 21.06.16 07:0421.06.16 07:04S

6.2 Användning som slipmaskin

Till slipning använder ni sliphättorna (bild 10) som ingår i leveransen. Sliphättorna kan bytas ut lätt tack vare kardbor- refäste.

Slipdisken placeras på över hela ytan.

Slå på maskinen och bearbeta arbetsstycket med måttligt tryck. Använd roterande rörelser eller rörelser på tvären och längden.

För grovslipning rekommenderas en grov, för finslipning en finare grovhetsgrad. Genom slipningsförsök kan ni få reda på den optima- la grovhetsgraden.

6.3 Indikering för varvtalsreglage (bild 3)

Ställ in avsett arbetsvarvtal med varvtalsreglerin- gen. Tryck på knappen “+” för att höja varvtalet. Tryck på knappen “-” för att sänka varvtalet. Inställt varvtal visas på displayen (8). Inställt varv- tal = visat värde x 100

7. Byta ut nätkabeln

Fara! Om nätkabeln till denna produkt har skadats mås- te den bytas ut av tillverkaren, kundtjänst eller av en annan person med liknande behörighet efter- som det annars fi nns risk för personskador.

8. Rengöring, Underhåll och

reservdelsbeställning Fara! Dra alltid ut stickkontakten inför alla rengörings- arbeten.

8.1 Rengöra maskinen

Håll skyddsanordningarna, ventilationsöpp- ningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av mas- kinen med en ren duk eller blås av den med tryckluft med svagt tryck.

Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.

Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elekt- riska slag.

Polerhättorna får endast tvättas för hand och måste sedan lufttorka. Använd endast en mild tvål och en fuktig trasa.

Vid överdrivning gnistbildning måste du låta en behörig elinstallatör kontrollera kolborstarna. Fara! Kolborstarna får endast bytas ut av en be- hörig elinstallatör.

I maskinens inre fi nns inga delar som kräver un- derhåll.

8.4 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser- vdelar:

Reservdelsnummer för erforderlig reservdel Aktuella priser och ytterligare information fi nns på www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar som skydd mot transportskador. Denna förpack- ning består av olika material som kan återvinnas. Lämna in förpackningen till ett insamlingsställe för återvinning. Produkten och dess tillbehör består av olika material som t ex metaller och plaster. Defekta produkter får inte kastas i hushållssopor- na. Lämna in produkten till ett insamlingsställe i din kommun för professionell avfallshantering. Hör efter med din kommun om du inte vet var närmsta insamlingsställe fi nns.

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30˚C. Förvara elverktyget i originalförpack- ningen. Anl_BT_PO_1100_1_E_SPK1.indb 55Anl_BT_PO_1100_1_E_SPK1.indb 55 21.06.16 07:0421.06.16 07:04S

Endast för EU-länder Kasta inte elverktyg i hushållssoporna. Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg källsorteras och lämnas in för miljövänlig återvinning. Återvinnings-alternativ till begäran om återsändning: Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av- fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin- ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen- ter vars syfte har varit att komplettera den förbrukade utrustningen. Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH. Med förbehåll för tekniska ändringar. Anl_BT_PO_1100_1_E_SPK1.indb 56Anl_BT_PO_1100_1_E_SPK1.indb 56 21.06.16 07:0421.06.16 07:04S

Serviceinformation I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part- ners fi nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara- tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial. Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Kategori Exempel Slitagedelar* Förbrukningsmaterial/förbrukningsdelar* Slipskivor, polerhättor, polerhättor, borstkol Delar som saknas

• ingår inte tvunget i leveransomfattningen! Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad beskrivning av felet som har uppstått och besvara alltid följande frågor:

Fungerade produkten först eller var den defekt från början?

Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)? Beskriv den felaktiga funktionen. Anl_BT_PO_1100_1_E_SPK1.indb 57Anl_BT_PO_1100_1_E_SPK1.indb 57 21.06.16 07:0421.06.16 07:04S

Garantibevis Bästa kund, våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter. Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare. Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut. Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart), missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto- rer eller bristfällig skötsel och underhåll. - Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över- belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller yttre påverkan (t ex skador efter att produkten fallit ned). - Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes. Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem- besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av våra garantitjänster eftersom de inte kan identifi eras. Om defekten i produkten täcks av våra garan- titjänster, får du genast en reparerad eller ny produkt av oss. Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress. För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin enligt serviceinformationen som anges i denna bruksanvisning. Anl_BT_PO_1100_1_E_SPK1.indb 58Anl_BT_PO_1100_1_E_SPK1.indb 58 21.06.16 07:0421.06.16 07:04HR/BIH
