MANUALE UTENTE BT-PO 1100/1 E EINHELL

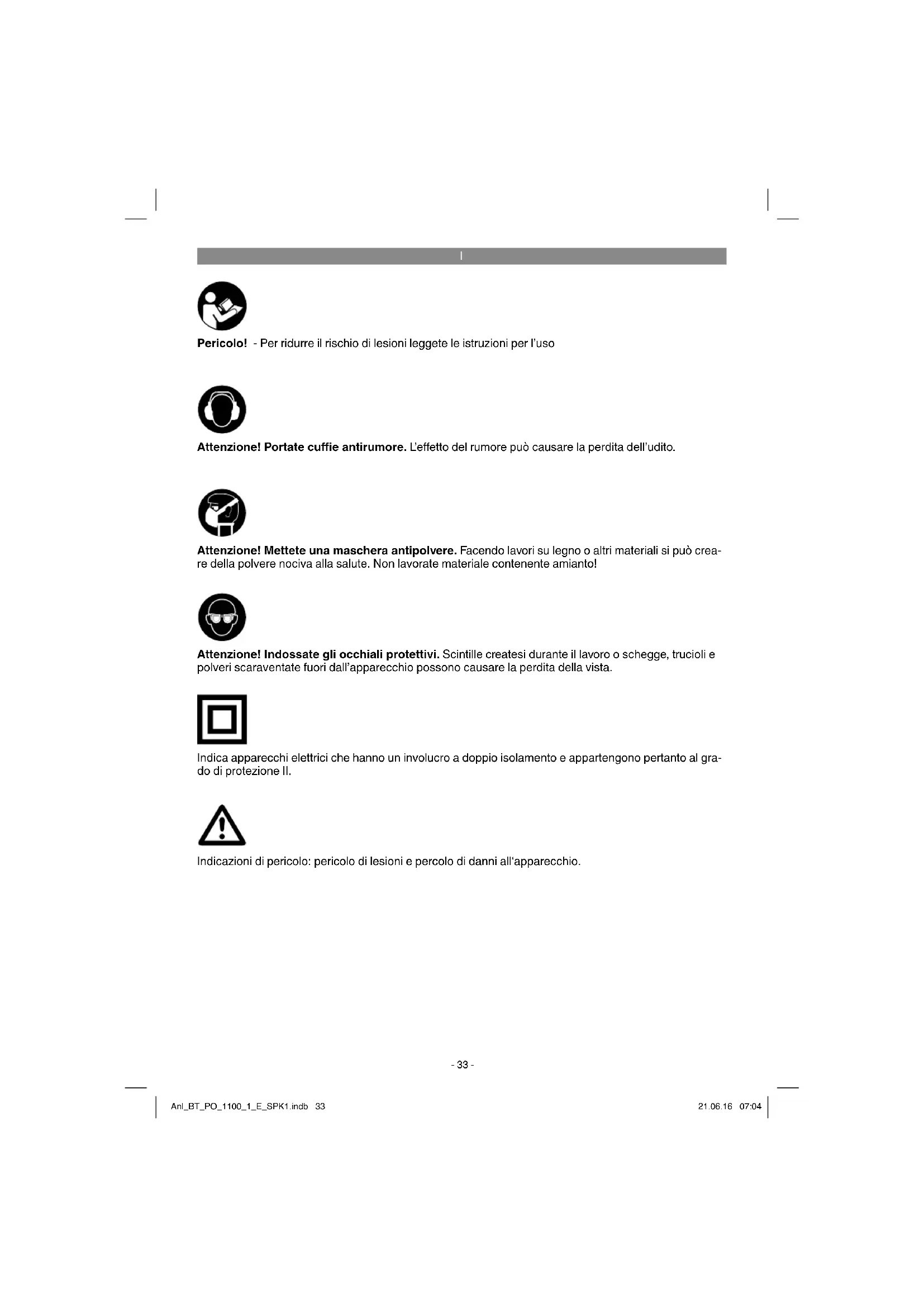

Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Attenzione! Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Attenzione! Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall’apparecchio possono causare la perdita della vista. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute. Non lavorate materiale contenente amianto! Indica apparecchi elettrici che hanno un involucro a doppio isolamento e appartengono pertanto al gra- do di protezione II. Indicazioni di pericolo: pericolo di lesioni e percolo di danni all‘apparecchio. Anl_BT_PO_1100_1_E_SPK1.indb 33Anl_BT_PO_1100_1_E_SPK1.indb 33 21.06.16 07:0421.06.16 07:04I

Pericolo! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Pericolo! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1. Bloccaggio a mandrino

2. Impugnatura anteriore

3. Interruttore ON/OFF

4. Regolazione del numero dei giri

5. Impugnatura posteriore

6. Cavo di alimentazione

7. Platorello di levigatura / smerigliatura

8. Indicatore numero di giri

2.2 Elementi forniti (Fig. 2)

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio As- sistenza o al punto vendita in cui avete acquistato l‘apparecchio presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto dell‘articolo. Al riguardo fate atten- zione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Pericolo! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

3. Impugnatura addizionale

11. Vite ad esagono cavo M 10 x 20 mm (2 pz.)

Istruzioni per l’uso originali

Avvertenze di sicurezza

L‘apparecchio è adatto per levigare superfi ci ver- niciate come anche per smerigliare legno, ferro, plastica e materiali simili usando i rispettivi fogli abrasivi. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Uso improprio Tutti gli impieghi dell‘apparecchio non indicati nel capitolo „Utilizzo proprio“ vengono considerati usi impropri. L‘apparecchio non deve essere impiegato per i seguenti scopi:

Lavorazione di vernici a base di piombo non- ché di tipi di legno e metalli che possano cau- sare lo sviluppo di polveri dannose o tossiche

Lavorazione di materiale contenente amianto

Impiego in zone potenzialmente esplosive

Levigatura su pareti umide Sussiste il pericolo di lesioni. L‘utilizzatore dell‘apparecchio risponde di tutti i danni che ne risultino e dei danni alle persone derivanti da un uso improprio. Se sull‘apparecchio vengono impiegate parti di- verse, non originali, la prestazione di garanzia del produttore decade. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti. Rischi residui Anche nel caso di utilizzo a regola d’arte dell’apparecchio resta comunque un certo rischio residuo che non può essere escluso. Visto il tipo e il funzionamento dell’apparecchio ne possono risultare i seguenti potenziali pericoli:

contatto con il disco non protetto (lesione da taglio)

impigliamento nel disco ancora in rotazione (lesione da taglio)

parti del materiale da lavorare scagliate all’intorno (lesione da taglio o contusione)

pericolo di incendio causato da scintille

inalazione di particelle di materiale di asporto e del disco prodotte durante il lavoro

scossa elettrica in caso di contatto con com- ponenti elettrici non isolati. Il mancato rispetto delle disposizioni contenute nelle istruzioni per l’uso può provocare altri rischi residui in caso di uso improprio.

4. Caratteristiche tecniche

Peso: ..........................................................2,6 kg Pericolo! Rumore e vibrazioni I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745-1, EN 60745- 2-3. Livello di pressione acustica L

..............................................3 dB Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito. Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 60745-1, EN 60745-2-3.. Modalità operativa: smerigliatura con foglio abrasivo Valore emissione vibrazioni a h, DS = 13,47 m/s

Incertezza K = 1,5 m/s

Modalità operativa: Lucidatura Valore emissione vibrazioni a h, P = 11,55 m/s

Incertezza K = 1,5 m/s

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Anl_BT_PO_1100_1_E_SPK1.indb 35Anl_BT_PO_1100_1_E_SPK1.indb 35 21.06.16 07:0421.06.16 07:04I

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Montate saldamente le impugnature e le eventuali impugnature antivibrazioni opzionali al corpo dell‘apparecchio. Se avvertite una sensazione di malessere o nota- te un‘alterazione del colore della pelle delle mani durante l‘impiego dell‘apparecchio, interrompete subito il lavoro. Eff ettuate pause suffi cienti duran- te il lavoro. Se non vengono eff ettuate pause suf- fi cienti può insorgere una sindrome da vibrazioni mano-braccio. Si dovrebbe eff ettuare una valutazione del ri- schio di esposizione in base al lavoro ovvero all‘impiego della macchina ed eff ettuare quindi pause corrispondenti. In questo modo si può ridurre in misura determinante l‘esposizione du- rante l‘intero tempo di lavoro. Riducete al minimo il rischio a cui vi espongono le vibrazioni. Tenete con cura l‘apparecchio rispettando le indicazioni delle istruzioni per l‘uso. Se utilizzate o impiegate spesso la macchina, do- vreste contattare il vostro rivenditore specializzato ed eventualmente procurarvi degli accessori per l‘ammortizzazione delle vibrazioni (impugnature). Evitate di impiegare la macchina a temperature inferiori o pari a t=10°C. Defi nite un piano di lavoro che consenta di ridurre l‘esposizione alle vibrazioni. L‘utilizzo di questo apparecchio causa inevitabil- mente un certo livello di inquinamento acustico. Eff ettuate i lavori rumorosi negli orari consentiti e destinati a tale scopo. Rispettate gli eventuali ora- ri di riposo e limitate la durata del lavoro al minimo indispensabile. Per la protezione vostra e di chi si trova nelle vicinanze occorre indossare cuffi e antirumore adatte.

5. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete. Avvertenza! Staccate sempre la spina di alimentazione prima di ogni impostazione all’utensile. Montaggio (Fig. 4-7) Attenzione! Prima delle operazioni di montaggio staccate la spina dalla presa di corrente.

Fissate bene il pezzo da lavorare. Fate attenzione che il pezzo da lavorare sia fi ssato con un dispo- sitivo di serraggio o una morsa a vite in modo tale da non scivolare. Interruttore ON/OFF L’apparecchio viene acceso (I) ovvero spento (0) tramite l’interruttore ON/OFF (Fig. 3 / Pos. 3). L’apparecchio inizia a funzionare solo dopo l’azionamento della regolazione numero di giri (vedi sezione 6.3).

6.1 Impiego come levigatrice

Quando usate cere e lucidanti, osservate le istruzioni del produttore! Attenzione ! Per evitare di danneggiare la superfi cie da lucida- re, fate sempre attenzione ai seguenti punti:

Accertatevi sempre che gli accessori per la lucidatura vengano fissati esattamente al centro del disco di lucidatura/levigatura.

Prima dell’accensione dell’apparecchio con- trollate che gli accessori siano fissati salda- mente.

Fate in modo che le superfici da lavorare non vengano mai in contatto con i bordi laterali del disco di lucidatura/levigatura.

Per la lucidatura selezionate sul regolatore (Fig. 3/Pos. 4) al massimo i seguenti numeri di giri: - Applicazione di pasta lucidante:ca. 1.000min

- Lucidatura a specchio: ca. 1.000-1.100min

Qualora non vengano rispettate le suddette av- vertenze il produttore non si assume nessuna responsabilità. Facile sostituzione degli accessori per la lucidatu- ra grazie al fi ssaggio a velcro. Per applicare il lucidante usate il disco spug- na (Fig. 8).

Fate attenzione che questo sia completamen- te privo di sporco.

Distribuire il preparato lucidante sul disco in modo uniforme. Non applicare il preparato lucidante direttamente sulla superficie dal lucidare.

Accendere o spegnere la lucidatrice solo se l´utensile è appoggiato sulla superficie da lucidare.

Fare passare la prolunga sulla propria spalla e lucidare prima le superfici più grandi e piane, come per es. il cofano del motore, il coperchio del vano bagagli ed il tetto.

Lavorare con movimenti uniformi.

Importante! Appoggiare solamente l´apparecchio sulla superficie da lucidare e non esercitare pressione!

Poi continuare con la lucidatura delle superfi- ci più piccole (per es. le porte). Per la lucidatura fi nale usate il disco in pelo (Fig. 9).

Fate anche qui attenzione che questo sia completamente privo di sporco.

Togliere ora la pellicola di lucidante rimasta seguendo lo stesso ordine in cui essa è stata applicata.

Attenzione! Nel lavorare non esercitare pressione! Consigli per la manutenzione

Per una protezione ottimale della vernice dell´auto si consiglia di lucidarla da 2 a 3 volte l´anno.

Lavare l´autovettura almeno ogni 2 settimane. Evitare di usare comuni detersivi perchè questi potrebbero rovinare la vernice e scio- gliere lo strato di cera.

Lavare l´automobile con una spugna pulita cominciando dal tetto e scendendo verso i parafanghi.

Si consiglia di togliere ogni giorno gli insetti, lo sterco degli uccelli e le macchie di catrame dalla superficie verniciata.

Per evitare che il detergente per il vetro rovini la superficie verniciata si consiglia di spruz- zarlo direttamente sullo straccio e non sui finestrini.

6.2 Impiego come smerigliatrice

Per levigare utilizzate gli acclusi dischi abrasivi (Fig. 10). Facile sostituzione degli accessori per la levigatu- ra grazie al fi ssaggio a velcro.

Appoggiare il platorello di levigatura con tutta la superficie.

Accendete l‘utensile e, esercitando una pres- sione moderata sul pezzo da lavorare, ese- guire dei movimenti rotatori oppure in senso trasversale e longitudinale.

Per una levigatura grossolana si consiglia una grana grossa, per il finishing invece una gra- na più fine. Eseguite delle prove per vedere qual è la grana migliore.

6.3 Indicatore regolazione numero di giri

(Fig. 3) Con la regolazione del numero dei giri potete im- postare il numero dei giri desiderato per il lavoro. Premendo il tasto „+“ si aumenta il numero dei giri. Premendo il tasto „-„ si diminuisce il numero dei giri. Il numero dei giri impostato potete leggerlo sul display (8). Numero dei giri impostato = indicatore x 100

7. Sostituzione del cavo di

alimentazione Pericolo! Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli. Anl_BT_PO_1100_1_E_SPK1.indb 37Anl_BT_PO_1100_1_E_SPK1.indb 37 21.06.16 07:0421.06.16 07:04I

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Pericolo! Prima di qualsiasi lavoro di pulizia staccate la spi- na dalla presa di corrente.

Tenete il più possibile i dispositivi di protezio- ne, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l’apparecchio con un panno pulito o soffiatelo con l’aria compressa a pressione bassa.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

Lavate gli accessori per la lucidatura solo a mano e fateli asciugare all’aria. A tale scopo usate solo detergente delicato ed un panno umido.

8.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettri- cista. Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale.

Conservate l’apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non ac- cessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l’elettroutensile nell’imballaggio ori- ginale. Anl_BT_PO_1100_1_E_SPK1.indb 38Anl_BT_PO_1100_1_E_SPK1.indb 38 21.06.16 07:0421.06.16 07:04I

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_BT_PO_1100_1_E_SPK1.indb 39Anl_BT_PO_1100_1_E_SPK1.indb 39 21.06.16 07:0421.06.16 07:04I

Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo. Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo. Categoria Esempio Parti soggette ad usura * Materiale di consumo/parti di consumo * Dischi di lucidatura, accessori di lucidatura, cuffi e di lucidatura, spazzole di carbone Parti mancanti

• non necessariamente compreso tra gli elementi forniti! In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu- enti domande:

L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)? Descrivete che cosa non funziona. Anl_BT_PO_1100_1_E_SPK1.indb 40Anl_BT_PO_1100_1_E_SPK1.indb 40 21.06.16 07:0421.06.16 07:04I

Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persone

fi siche che non intendono utilizzare questo prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplemen- tari che il produttore su indicato concede in aggiunta alla garanzia legale agli acquirenti di nuovi apparecchi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente i difetti di un nuovo apparecchio da voi

acquistato del produttore di cui sopra, riconducibili a errori di materiale o di produzione, ed è li- mitata, a nostra discrezione, all‘eliminazione di questi difetti dell‘apparecchio o alla sostituzione dell‘apparecchio stesso. Tenete presente che i nostri apparecchi non sono stati costruiti per l‘impiego artigianale, professio- nale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l‘apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sotto- posto a sollecitazioni equivalenti.

3. Sono esclusi dalla nostra garanzia:

- Danni all‘apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un‘installazione non corretta, dalla mancata osservanza delle istruzioni per l‘uso (come ad es. colle- gamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall‘esposizione dell‘apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione. - Danni all‘apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell‘apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell‘apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all‘impiego della forza o a infl ussi esterni (come per es. danni causati da caduta). - Danni all‘apparecchio o a parti di esso da ricondurre a un‘usura comune, dovuta all‘uso o di altro tipo naturale.

4. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell‘apparecchio. I diritti di

garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settima- ne dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell‘apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l‘apparecchio o per pezzi di ricambio eventual- mente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

5. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l‘apparecchio è difettoso tramite

sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell‘acquisto del vostro apparecchio nuovo. Apparecchi inviati senza i relativi documenti o senza targhetta d‘identifi cazione sono esclusi dalla prestazione di garanzia perché non possono essere classifi cati in modo corrispondente. Se il difetto dell‘apparecchio rientra nella nostra presta- zione di garanzia, ricevete prontamente l‘apparecchio riparato o un apparecchio nuovo. Naturalmente eff ettuiamo a pagamento anche riparazioni sull‘apparecchio che non rientrano o non rien- trano più nella garanzia. A tale scopo inviate l‘apparecchio all‘indirizzo del nostro Centro Assistenza. Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secon- do le informazioni sul Servizio Assistenza di queste istruzioni per l‘uso. Anl_BT_PO_1100_1_E_SPK1.indb 41Anl_BT_PO_1100_1_E_SPK1.indb 41 21.06.16 07:0421.06.16 07:04DK/N
