NÁVOD K OBSLUZE BT-PO 1100/1 E EINHELL

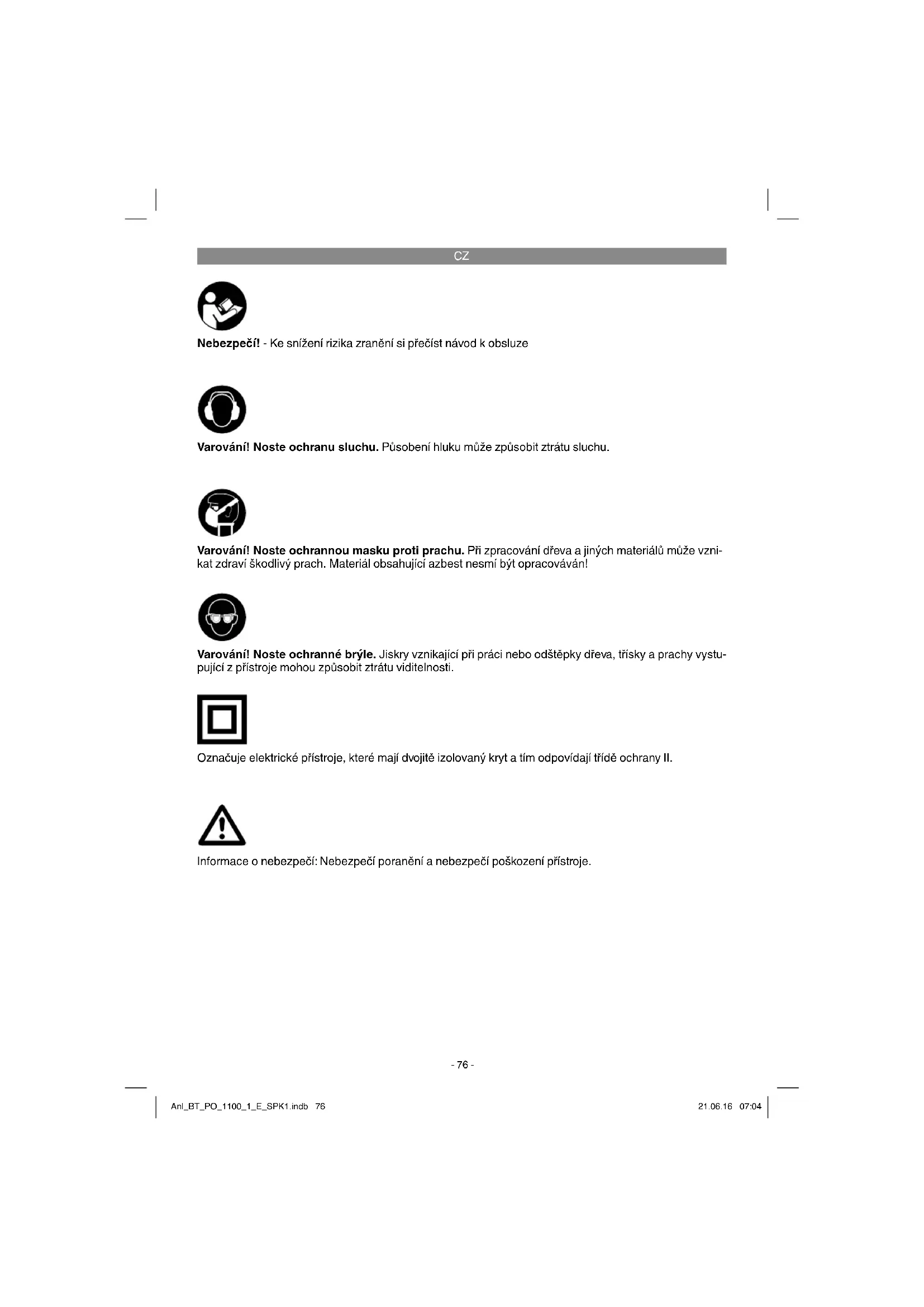

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Varování! Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Varování! Noste ochranné brýle. Jiskry vznikající při práci nebo odštěpky dřeva, třísky a prachy vystu- pující z přístroje mohou způsobit ztrátu viditelnosti. Varování! Noste ochrannou masku proti prachu. Při zpracování dřeva a jiných materiálů může vzni- kat zdraví škodlivý prach. Materiál obsahující azbest nesmí být opracováván! Označuje elektrické přístroje, které mají dvojitě izolovaný kryt a tím odpovídají třídě ochrany II. Informace o nebezpečí: Nebezpečí poranění a nebezpečí poškození přístroje. Anl_BT_PO_1100_1_E_SPK1.indb 76Anl_BT_PO_1100_1_E_SPK1.indb 76 21.06.16 07:0421.06.16 07:04CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Příslušné bezpečnostní pokyny naleznete v přiložené brožurce. Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

4. Regulace počtu otáček

7. Lešticí/brusný talíř

8. Indikace počtu otáček

2.2 Rozsah dodávky (obr. 2)

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

1. Kufřík pro uložení

4. Lešticí / brusný talíř

6. Syntetický lešticí nástavec

7. Brusný nástavec K = 60 (2 ks)

8. Brusný nástavec K = 80 (2 ks)

9. Brusný nástavec K = 120 (2 ks)

10. Imbusový klíč 8 mm

Originální návod k obsluze

3. Použití podle účelu určení

P řístroj je vhodný k leštění lakovaných povrchů jakož i k broušení dřeva, železa, plastů a podob- ných materiálů za použití příslušného brusného papíru. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Použití v protikladu s účelem určení Jakékoli použití přístroje, které není zmíněno v ka- pitole „Použití podle účelu určení“, je považováno za použití v protikladu s účelem určení. Přístroj nesmí být používán k následujícím účelům:

opracovávání olovnatých nátěrů a druhů dřev a kovů, které uvolňují škodlivé nebo jedovaté prachy,

ostření a gravírování s odpovídajícími nás- tavci,

opracovávání materiálu obsahujícího azbest,

používání v oblastech s rizikem exploze,

broušení na vlhkých zdech. Anl_BT_PO_1100_1_E_SPK1.indb 77Anl_BT_PO_1100_1_E_SPK1.indb 77 21.06.16 07:0421.06.16 07:04CZ

Hrozí nebezpečí zranění. Za veškeré takto vzniklé věcné škody a rovněž poranění osob, k nimž došlo v důsledku chybné- ho použití, ručí uživatel přístroje. Při použití jiných, resp. nikoli originálních konstrukčních dílů na stroji zaniká záruka posky- tovaná výrobcem. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Zbyvajici rizika I přesto, že obsluhujete elektricky přistroj podle předpisů, existuji vždy zbyvajici rizika. V souvislosti s konstrukci a provedenim elektrickeho přistroje se mohou vyskytnout nasledujici nebezpeči:

Kontakt s nechráněným kotoučem (řezné zranění)

Sáhnutí do rotujícího kotouče (řezné zranění)

Odmrštění částí kotouče (řezné nebo tupé zranění)

Odmrštění částí zpracovávaného materiálu (řezné nebo tupé zranění)

Nebezpečí požáru způsobené jiskřením

Poškození sluchu, pokud se nepoužívá předepsaná ochrana sluchu (ztráta sluchu)

Vdechnutí abrazivních částic z materiálu a kotouče

Úder elektrickým proudem při dotknutí se nei- zolovaných elektrických součástek. Pokud nebudou dodržovány pokyny obsažené ve Vašem návodu k použití, mohou se na základě neodborného používání vyskytnout jiná zbývající rizika.

Hmotnost: ..................................................2,6 kg Nebezpečí! Hluk a vibrace Hluk a vibrace změřeny podle normy EN 60745-1, EN 60754-2-3. Hladina akustického tlaku L

................................................ 3 dB Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Hodnoty celkových vibrací (vektorový součet tří směrů) změřeny podle normy EN 60745-1, EN 60745-2-3. Druh provozu: Broušení s brusným listem Emisní hodnota vibrací a h, DS = 13,47 m/s

Druh provozu: Leštění Emisní hodnota vibrací a h, P = 11,55 m/s

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou. Uvedená emisní hodnota vibrací může být použita ke srovnání jednoho elektrického přístroje s jinými přístroji. Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů. Omezte tvorbu hluku a vibrace na minimum!

Používejte pouze přístroje v bezvadném sta- vu.

Pravidelně provádějte údržbu a čištění přístroje.

P řizpůsobte Váš způsob práce přístroji.

Nepřetěžujte přístroj.

V případě potřeby nechte přístroj zkontrolo- vat.

P řístroj vypněte, pokud ho nepoužíváte.

Rukojeti a příp. volitelné antivibrační rukojeti pevně namontujte na tělo stroje. Anl_BT_PO_1100_1_E_SPK1.indb 78Anl_BT_PO_1100_1_E_SPK1.indb 78 21.06.16 07:0421.06.16 07:04CZ

Pokud během používání stroje pocítíte nepříjemný pocit nebo zbarvení pokožky rukou, ihned přerušte práci. Dopřejte si dostatečnou přestávku. Při nedodržování dostatečných přestávek může dojít ke vzniku vibračního syndromu paží a rukou. Mělo by se provést zhodnocení stupně zátěže v závislosti na pracovní činnosti, resp. používání stroje, a měly by se dodržovat odpovídající přestávky. Tímto způsobem lze stupeň zátěže během celé pracovní doby podstatně snížit. Mini- malizujte riziko, kterému jste vystaveni v důsledku vibrací. Pečujte o stroj v souladu s instrukcemi v návodu k obsluze. Pokud se stroj používá častěji, měli byste zkon- taktovat vašeho odborného prodejce a případně si obstarat antivibrační příslušenství (rukojeti). Nepoužívejte stroj při teplotách t=10 °C nebo nižších. Vytvořte si pracovní plán, kterým bude možné omezit zátěž způsobenou vibracemi. Určité hlukové zátěži vznikající provozem tohoto přístroje nelze zabránit. Provádějte hlukově in- tenzivní práce v povolených a k tomu určených časech. Respektujte např.

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě. Varování! Než začnete na přístroji provádět nastavení, vždy vytáhněte síťovou zástrčku ze zásuvky. Montáž (obr. 4-7) Pozor! Před montážními pracemi vytáhněte síťovou zástrčku ze zásuvky

Zajistěte obrobek. Dbejte na to, aby byl opraco- vávaný obrobek zajištěn proti sklouznutí pomocí upínacího zařízení nebo svěráku. Za-/ vypnutí přístroje Přístroj se zapíná (I) resp. vypíná (0) pomocí za-/ vypínače (obr. 3 / pol. 3). Přístroj se ale rozběhne až po stisknutí regulace počtu otáček (viz odsta- vec 6.3).

6.1 Použití jako leštička

Při použití voskovacích a lešticích prostředků dbejte návodu výrobce! POZOR! Aby se zabránilo poškozením na leštěných plochách obrobků, bezpodmínečně dodržujte následující body:

Dbejte na to, aby byl lešticí nástavec upevněn vždy přesně ve středu lešticího/brusného talíře.

P řed zapnutím přístroje zkontrolujte, zda nás- tavce pevně drží.

Nedotýkat se nikdy plochy určené k opraco- vání bočním okrajem lešticího/brusného talíře.

K leštění zvolte pomocí regulátoru otáček (obr. 3/pol. 4) maximálně následující počty otáček: - zapracování leštidla: cca 1000min

- leštění na vysoký lesk: cca 1000-1100min

- přeleštění: cca 1400min

Při nedodržení výše uvedených pokynů nepřebírá výrobce žádné ručení. Bezproblémová výměna lešticích nástavců po- mocí suchého zipu. Na nanášení lešticího prostředku použijte pěnový nástavec (obr. 8).

Dbejte přitom na to, aby tento neobsahoval nečistoty.

Lešticí prostředek naneste rovnoměrně na lešticí talíř. (Lešticí prostředek nenanášet přímo na leštěnou plochu)

Leštičku zapněte a vypněte pouze tehdy, když přístroj doléhá k leštěné ploše.

Položte si prodlužovací kabel přes rame- no a pracujte nejdříve na rovných velkých plochách jako např. kapota motoru, víko kufru a střecha.

Pracujte rovnoměrnými pohyby.

D ůležité! Leštičku nechat na leštěnou plochu pouze doléhat, netlačit!

Poté přejděte k leštění menších ploch (např. dveří). K doleštění použijte kožešinový nástavec (obr. 9)

Dbejte i zde na to, aby tento neobsahoval nečistoty.

Lešticí vrstvu odstraňte ve stejném pořadí, v jakém jste nanášeli lešticí prostředek.

Na optimální ochranu laku byste měli svůj vůz 2 až 3 krát ročně vyleštit.

Umývejte Váš vůz minimálně každé 2 týdny. Vyhýbejte se používání domácích čisticích prostředků, protože tyto mohou poškodit lak a odstranit voskovou vrstvu.

Umývejte Váš vůz čistou houbou. Pracujte seshora dolů.

Hmyz, ptačí trus a dehtové skvrny by se měly z povrchu laku odstraňovat denně.

Aby čisticí prostředek na okna nesmočil nala- kovanou plochu, měl by být nastříkán na hadr, ne přímo na okenní skla.

6.2 Použití jako bruska

Na broušení použijte dodaný brusný nástavec (obr. 10). Bezproblémová výměna brusných nástavců po- mocí suchého zipu.

Brusný talíř nasadit celou plochou.

P řístroj zapnout a mírným tlakem provádět po obrobku krouživé nebo příčné a podélné pohyby.

Pro hrubé broušení doporučujeme hru- bou, pro jemné broušení jemnější zrnitost. Nejvhodnější zrnitost lze zjistit provedením zkušebního broušení.

6.3 Indikace regulace otáček (obr. 3)

Pomocí regulace počtu otáček můžete nastavit požadovaný pracovní počet otáček. Stlačením tlačítka „+“ se počet otáček zvýší. Stlačením tlačítka „-“ se počet otáček sníží. Nastavený počet otáček je uveden na displeji (8). Nastavený počet otáček = indikace x 100

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí! Před všemi čisticími pracemi vytáhněte síťovou zástrčku.

Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.

Doporučujeme přímo po každém použití přístroj vyčistit.

Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

Lešticí nástavce prát pouze ručně a nechat uschnout na vzduchu. Použijte k tomu pouze jemné mýdlo a vlhký hadr.

8.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte překontrolovat odborníkem uhlíkové kartáčky. Nebezpečí! Uhlíkové kartáčky smí vyměnit pou- ze odborný elektrikář.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.4 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info Anl_BT_PO_1100_1_E_SPK1.indb 80Anl_BT_PO_1100_1_E_SPK1.indb 80 21.06.16 07:0421.06.16 07:04CZ

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_BT_PO_1100_1_E_SPK1.indb 81Anl_BT_PO_1100_1_E_SPK1.indb 81 21.06.16 07:0421.06.16 07:04CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_BT_PO_1100_1_E_SPK1.indb 82Anl_BT_PO_1100_1_E_SPK1.indb 82 21.06.16 07:0421.06.16 07:04CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Spotřební materiál/spotřební díly* Brusné kotouče, lešticí nástavce, lešticí potahy, uhlíky Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_BT_PO_1100_1_E_SPK1.indb 83Anl_BT_PO_1100_1_E_SPK1.indb 83 21.06.16 07:0421.06.16 07:04CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na uvedeném servisním telefonním čísle. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylou

čeny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 24 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. Samozřejmě Vám rádi odstraníme nedostatky na přístroji na Vaše náklady, pokud tyto nedostatky nej- sou nebo už nejsou zahrnuty v rozsahu záruky. V takovém případě nám prosím zašlete přístroj na naší servisní adresu. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_BT_PO_1100_1_E_SPK1.indb 84Anl_BT_PO_1100_1_E_SPK1.indb 84 21.06.16 07:0421.06.16 07:04SK
