KUB30.91 - Skruvdragare KRESS - Gratis bruksanvisning och manual
Hitta enhetens manual gratis KUB30.91 KRESS i PDF-format.
| Produkttyp | Sladdlös slagskruvdragare |
| Märke | Kress |
| Modell | KUB30.91 |
| Märkspänning | 20 V max (18 V nominell) |
| Batterityp | Litiumjon, 4,0 Ah |
| Tomgångshastighet | 0-1900 / 2200 varv/min |
| Nominell slagfrekvens | 0-3000 / 3200 slag/min |
| Maximalt vridmoment | 300 Nm |
| Chuckkapacitet | 12,7 mm |
| Vikt (utan batteri) | 1,1 kg |
| Ljudtrycksnivå | 87,5 dB(A) |
| Ljudeffektnivå | 98,5 dB(A) |
| Vibrationsemissionsvärde | 3,36 m/s² |
| Huvudfunktioner | Åtdragning och lossning av bultar, muttrar och gängade fästen; fram/back; variabel hastighet |
| Belysning | Inbyggd LED, aktiveras genom lätt tryck på strömbrytaren |
| Underhåll och rengöring | Ta bort batteriet före ingrepp; rengör med torr trasa; använd inte vatten eller kemikalier |
| Säkerhet | Använd skyddsglasögon, hörselskydd och dammask; använd inte i explosiv atmosfär |
| Reservdelar och reparationsmöjlighet | Låt en kvalificerad reparatör utföra service med identiska delar; batteriet kan inte underhållas av användaren |
| Allmän information | Avsedd användning: endast åtdragning/lossning, inte för borrning; driftstemperatur 0-45°C |
Vanliga frågor - KUB30.91 KRESS
Användarfrågor om KUB30.91 KRESS
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Skruvdragare i PDF-format gratis! Hitta din manual KUB30.91 - KRESS och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KUB30.91 av märket KRESS.

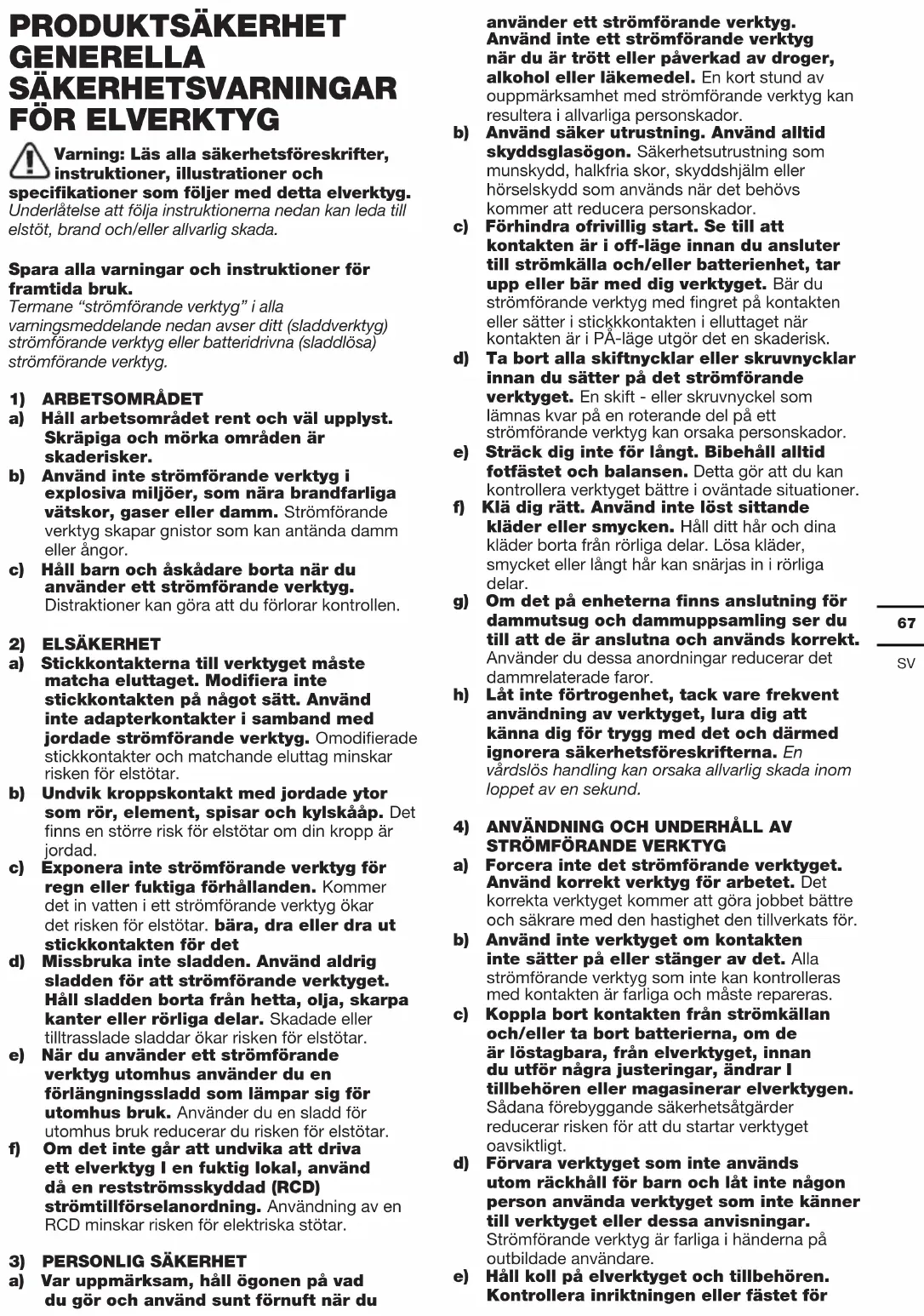

BRUKSANVISNING KUB30.91 KRESS
Varning: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som följer med detta elverktyg.
Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.
Spara alla varningar och instruktioner för framtida bruk.
Termane "strömförande verktyg" i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.
1) ARBETSOMRÅDET
a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.
b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta när du använder ett strömförande verktyg.
Distraktioner kan göra att du förlorar kontrollen.
2) ELSÄKERHET
a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.
c) Exponera inte strömförande verktyg för regn eller fuktiga förhållanden. Kommer det in vatten i ett strömförande verktyg ökar det risken för elstötar. bära, dra eller dra ut stickkontakten för det
d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.
3) PERSONLIG SÄKERHET
a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du
använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.
4) ANVÄNDNING OCH UNDERHÅLL AV STRÖMFÖRANDE VERKTYG
a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.
b) Använd inte verktyget om kontakten inte sätter på eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och måste repareras.
c) Koppla bort kontakten från strömkällan och/eller ta bort batterierna, om de är löstagbara, från elverktyget, innan du utför några justeringar, ändrar I tillbehören eller magasinerar elverktygen. Sådana förebyggande säkerhetsåtgärder reducerar risken för att du startar verktyget oavsiktligt.
d) Förvara verktyget som inte används utom räckhåll för barn och låt inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar.
Strömförande verktyg är farliga i händerna på outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för
rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda situationer.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.
5) ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG
a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.
f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer som överstiger 130°C kan orsaka explosioner.
g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.
6) UNDERHÅLL
a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att
elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.
SLAGSKIFTNYCKEL SÄKERHETSVARNING
- Håll elverktyget i de isolerade grepytorna när du genomför en manöver där fästanordningen kan komma i kontakt med dolda elledningar. Fästanordningar som kommer i kontakt med en strömförande ledning kan innebära att också exponerade metalldelar av verktyget blir strömledande vilket kan ge användaren en elchock.
SÄKERHETSFÖRESKRIFTER FÖR BATTERIET
a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.
g) Håll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning när det inte används.
k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).
m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.
n) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.
o) Använd inte ett batteri som inte är avsett
för användning med det här verktyget.
p) Håll batteriet borta från barn.
q) Behåll den ursprungliga bruksanvisningen för framtida användning.
r) Plocka ur batteriet från verktyget då det inte används.
s) Kassera batteriet på rätt sätt.
t) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
u) Avlägsna inte batteriet från originalförpackningen tills det är nödvändigt för användningen.
v) Observera plus (+) och minus (-) märkningen på batteriet och säkerställa korrekt användning.
SYMBOLER
| För att minska risken för skador måste användaren läsa bruksanvisningen | |
| Varning | |
| Använd hörselskydd | |
| Använd skyddsglasögon | |
| Använd skyddsmask | |
| Uttjänade elektriska maskiner får inte kasseras som hushållsavfall.Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger. | |
| Li-I on | Li-Ion-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön.Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser. |
| Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna. | |
| Använd skyddshandskar. |
Får ej uppeldas
Hög hastighet
Låg hastighet
Lås
LADDARENS KOMPONENTER
- STYRSTÅNG
- BATTERIPAKET *
- BATTERIPACKLÅSKNAPPEN *
- HASTIGHETSJUSTERINGSKNAPP
- TILL/FRÅN-STRÖMBRYTAREN
- ARBETSLAMPA
- UTGÅNGSAXEL
- BATTERIINDIKATOR
* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.
TEKNISKA DATA
Modellnamn: KUB30 KUB30.2 KUB30.91 (B30-Maskinnamn, representativ för slagnyckeln)
| KUB30 KUB30.2 | KUB30.91 | |
| Spänning 20V | --- Max** | |
| Hastighet utan belastning 0-1900/2200/min | ||
| Nominellt Anslagsvärde 0-3000/3200bpm | ||
| Max moment 300Nm | ||
| Chuckstorlek 12.7mm | ||
| Maskinens vikt 1.7kg 1.1kg | ||
| Batterikapacitet | 4.0Ah | / |
**Spänning uppmätt utan belastning. Initial batterispänning är max.20 V. Nominell spänning är 18 V.
BULLERINFORMATION
| Uppmätt ljudtryck L | _pA = 87.5 dB(A) |
| K_pA | 3 dB(A) |
| Uppmätt ljudstyrka L | _wA = 98.5 dB(A) |
| K_wA | 3 dB(A) |
Använd hörselskydd.
VIBRATION INFORMATION
Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 62841:
| Vibrationsemissionsvärde: | a_h = 3.36 m/s^2 |
| Osäkerhet K = 1.5 m/s2 |
Det angivna totala vibrationsvärdet och det angivna bullervärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.
Det angivna totala vibrationsvärdet och det angivna bullervärdet kan också användas i en preliminär exponeringsbedömning.
WARNING: Vibrationer och buller vid användning av elverktyget kan skilja sig från det angivna
värdet beroende på vilket sätt verktyget används på, särskilt vilken typ av arbetsstycke som bearbetas beroende på följande exempel och andra varianter på hur verktyget används:
Hur verktyget används och materialet som skärs eller borras.
Verktyget är i bra skick och bra underhållet.
Användning av korrekt tillbehör för verktyget och säkerställ att de är skarpa och i bra skick.
Ätdragningsgraden av greppet på handtagen och om några antivibrations- och bullertillbehör används.
Och att verktyget används såsom avsett enligt dess konstruktion och dessa instruktioner.
Detta verktyg kan orsaka hand-arm vibrationssyndrom om det används på felaktigt sätt.
WARNING: För att vara korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden
vid användning också tas med för alla delar av hanteringscykeln såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.
Hjälp för att minimera din exponering för vibrationer och buller.
Använd ALLTID skarpa mejslar, borrar och blad.
Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där så behövs).
Om verktyget ska användas regelbundet investera då i antivibrations- och bullertillbehör.
Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.
TILLBEHÖR
| KUB30 K | UB30.2 K | B30.91 | |
| Batteripaket (KAB21) | 2 2 / | ||
| Laddning (KAC21) | 1 1 / | ||
| M22 Uttag | 1 1 | ||
| Bälte | 1 1 | ||
| Parallellstift | 1 1 | ||
| O-formad ring | 1 1 |
Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.
BRUKSANVISNING
OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.
Ändamålsenlig användning:
Verktyget är avsett för att fästa och lossa bultar, muttrar och olika gängade hållare. Verktyget är inte avsett att användas som borr.
MONTERING OCH HANTERING
| Åtgärd | Figur |
| MONTERING | |
| Installation och borttagning av uttag Se. A1, A2 | |
| ANVÄNDARHANDLEDNING | |
Stvrstång  | Se. B, C1,C2 |
| statio | |
| VARIABEL HASTIGHETSJUSTERING Se. D | |
Hantering av Till/Från-strömbrytare  | Se. E |
| lågtmycl | |
LED-indikator
Före användning kommer LED-lampan att aktiveras när på / av-omkopplaren är något nedtryckt och stängs automatiskt av 20 sekunder efter att på / av-omkopplaren släpps.
Slagnyckelns batteri är utrustat med ett skyddssystem. När LED-lampan snabbt blinkar 3 sekunder och stängs av, systemet därefter automatiskt att koppla bort strömmen från verktyget för att förlänga batteriets livslängd. Verktyget kommer att stanna automatiskt under användning ifall det och/eller batteriet är utsatt för någon av följande situationer:
- Överladdning: Verktyget hanteras på ett sätt som får det att använda abnormt mycket ström. Släpp i så fall strömbrytaren på verktyget för att stoppa överbelastningen och starta sedan om.
- Överhettning: I händelse av scenariot ovan, Om verktyget inte startar genom att trycka på brytaren, kan det och batteriet vara överhettade. I det här fallet ska du kyla verktyget och batteriet innan du startar om omkopplaren.
- Låg spänning i batteriet: Den återstående kapaciteten i batteriet är för låg vilket gör att verktyget inte kan användas. I händelse av detta så avlägsna och ladda upp batteriet.
WARNING: Tryck på knappen för att se till att styrspaken är på både vänster och höger sida innan strömmen LED på.
Se. E
FELSÖKNING
1. JAG KAN INTE SÄTTA IN BATTERIET I BATTERILADDAREN. VARFÖR?
Batteriet kan bara sättas i på ett sätt. Vrid batteriet tills det går att föra in i facet. Den röda lysdioden ska vara tänd när batteriet laddas.
2. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LÄNGE
Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte använts under en lång tid minskar batteriets driftstid. Detta är ett problem relaterat till antalet avgifter. Efter att ha laddat och använt den flera gånger kommer situationen att förbättras. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, förbrukas batteriets energi snabbare än vid lätt belastning. Ladda inte batterierna vid temperaturer under 0°C eller över 45°C eftersom detta påverkar egenskaperna.
UNDERHÅLL
Avlägsna batteripaketet från verktyget innan du utför någon typ av justering, service eller underhåll.
Ditt verktyg kräver inte extra smörjning eller underhåll. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa.
Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm.
FÖR BATTERIVERKTYG
Verktyget och batteriet bör användas och förvaras i 0°C-45°C.
Den rekommenderade omgivningstemperaturen för laddningssystem vid laddning är 0°C-40°C.
MILJÖSKYDD
Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
DEKLARATION OM ÖVERENSSTÄMMELSE
Vi,
POSITEC Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Deklarerar att denna produkt, 71
Beskrivning Elektrisk slagnyckel
(B30- Maskinnamn, representativ för slagnyckeln)
Funktion Dra åt och lossa skruvar, muttrar
Uppfyller följande direktiv,
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
Standarder överensstämmer med
EN 62841-1
EN 62841-2-2
EN 55014-1
EN 55014-2
Personen som godkänts att sammanställa den tekniska filen.
Namn Marcel Filz
Adress Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
2020/05/25
Allen Ding
Vice chefsingenjör, tester och certifiering
Positec Technology (China) Co., Ltd
