| Produkttype | Trådløs slagskruemaskine |
| Mærke | Kress |
| Model | KUB30.91 |
| Nominel spænding | 20 V max (18 V nominel) |
| Batteritype | Lithium-ion, 4,0 Ah |
| Tomgangshastighed | 0-1900 / 2200 omdr./min |
| Nominel slagfrekvens | 0-3000 / 3200 slag/min |
| Maksimalt moment | 300 Nm |
| Chuckkapacitet | 12,7 mm |
| Vægt (uden batteri) | 1,1 kg |
| Lydtryksniveau | 87,5 dB(A) |
| Lydeffektniveau | 98,5 dB(A) |
| Vibrationsemissionsværdi | 3,36 m/s² |
| Hovedfunktioner | Spænding og løsning af bolte, møtrikker og gevindbefæstelser; frem/tilbage; variabel hastighed |
| Belysning | Integreret LED, aktiveres ved let tryk på kontakten |
| Vedligeholdelse og rengøring | Fjern batteriet før indgreb; rengør med en tør klud; brug ikke vand eller kemikalier |
| Sikkerhed | Brug øjen-, høreværn og støvmaske; anvend ikke i eksplosiv atmosfære |
| Reservedele og reparationsmuligheder | Service udføres af kvalificeret reparatør med identiske dele; batteriet kan ikke repareres af brugeren |
| Generelle oplysninger | Korrekt brug: kun spænding/løsning, ikke til boring; driftstemperatur 0-45°C |
Ofte stillede spørgsmål - KUB30.91 KRESS
Brugerspørgsmål om KUB30.91 KRESS
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning KUB30.91 - KRESS og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. KUB30.91 af mærket KRESS.
BRUGSANVISNING KUB30.91 KRESS

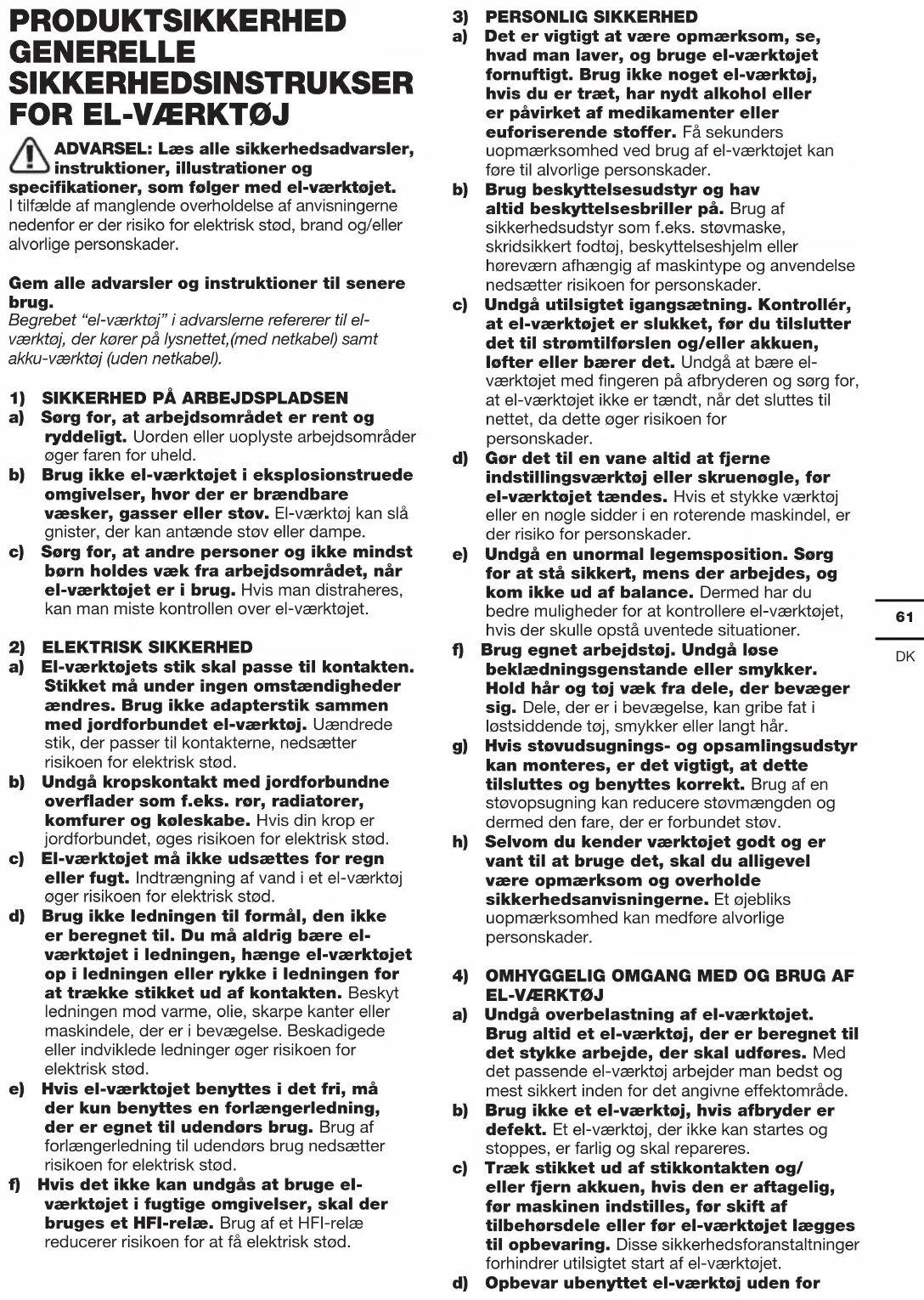

ADVARSEL: Læs alle sikkerhedsadvarsler, instruktioner, illustrationer ogifikationer, som følger med el-værktøjet.
I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Begrebet "el-værktøj" i advarslerne refererer til el-værktøj, der kører på lysnettet,(med netkabel) samt akku-værktøj (uden netkabel).
1) SIKKERHED PÅ ARBEJDSPLADSEN
a) Sørg for, at arbejdsområdet er rent og ryddeligt. Uorden eller uoplyste arbejdsområder øger faren for uheld.
b) Brug ikke el-værktøjet i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over el-værktøjet.
2) ELEKTRISK SIKKERHED
a) El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære elværktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
3) PERSONLIG SIKKERHED
a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
c) Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
d) Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet støv.
h) Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VÆRKT∅J
a) Undgå overbelastning af el-værktøjet. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, før skift af tilbehørsdele eller før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
d) Opbevar ubenyttet el-værktøj uden for
børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
5) OMHYGGELIG OMGANG MED OG BRUG AF AKKU-VÆRKT∅JER
a) Oplad kun akkuer i ladeaggregater, der er anbefalet af fabrikanten. ET ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer - brandfare.
b) Brug kun de akkuer, der er beregnet til værktøjet. Brug af andre akkuer øger risikoen for personskader og er forbundet med brandfare.
c) Ikke benyttede akkuer må ikke komme i berøring med kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne. En kortslutning mellem akku-kontakterne øger risikoen for personskader i form af forbrændinger.
d) Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
e) Brug ikke akkuer eller værktøj, som er beskadiget eller modificeret. Beskadigede eller modificerede akkuer kan opføre sig uforudsigeligt og forårsage brand, eksplosion eller fare for personskade.
f) Akkuer eller værktøj må ikke udsættes for ild eller meget høje temperaturer. Ild eller temperaturer over 130°C kan medføre eksplosion.
g) Følg alle instruktioner for opladning. Akkuen må ikke oplades ved temperaturer uden for det område, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan medføre skader på akkuen og forøge brandfaren.
6) Service
a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
b) Beskadigede akkuer må aldrig repareres. Reparation af akkuer må kun udføres af producenten eller autoriserede reparatører.
ADVARSEL OM SIKKERHEDSN∅GLE
- Sørg for at holde boremaskinen på de isolerede overflader, når du bruger den på steder, hvor spændemekanismen kan komme i kontakte med skjulte ledninger. Hvis værktøjet rammer en strømførende ledning, bliver dets elektriske dele også strømførende, hvilket kan give brugeren elektrisk stød.
SIKKERHEDSFORSKRIFTER TIL BATTERISÆT
a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses.
b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand.
c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys.
d) Batterisæt må ikke udsættes for mekaniske stød.
e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp.
f) Søg straks lægehjælp, hvis et element eller batterisæt er nedsvælget.
g) Opbevar batterisæt på et rent og tørt sted.
h) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.
i) Batterisæt skal oplades før anvendelsen. Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt.
j) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes.
k) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse.
I) Batterisæt yder mest optimalt, når de anvendes ved normal stuetemperatur (20 °C ± 5 °C).
m) Ved bortskaffelse af batterisæt, skal batterisæt af forskellige elektrokemiske systemer holdes adskilte fra hinanden.
n) Genoplad kun med laderen specificeret af Kress. Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret. En oplader, der passer til en type batterisæt kan skabe risiko for brand ved brug med et andet batterisæt.
o) Brug kun det korrekte batteri til udstyret.
p) Batterisættet skal opbevares utilgængeligt for børn.
q) Opbevar den originale produktlitteratur til fremtidig brug.
r) Batterisættet skal fjernes fra udstyret, när det ikke er i brug.
s) Bortskaffes på en miljørigtig måde.
t) Bland ikke batterier af forskellig fremstilling, kapacitet, størrelse eller type i enheden.
u) Tag ikke batteriet ud af
originalemballagen, før det er nødvendigt.
v) Vær opmærksom på plus (+) og minus (-) mærkerne på batteriet for at sikre korrekt brug
SYMBOLER
 | For at undgå risikoen for personskader skal brugeren læse brugervejledningen |
 | Advarsel |
 | Bær høreværn |
 | Bær øjenværn |
 | Bær støvmaske |
 | Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. |
 | Lithium-ion batteri Dette produkt er mærket med et symbol i forbindelse med "separat indsamling" af alle batterier og batteripakker. Det genanvendes eller fjernes for at reducere miljøbelastningen. Batteriet kan være skadeligt for miljøet og menneskers sundhed, fordi det indeholder skadelige stoffer. |
 | |
 | |
 | Batterier kan påvirke vandmiljøet, hvis de ikke bortskaffes korrekt, hvorved de kan udgøre en fare for økosystemet. Bortskaf ikke batterierne som almind- eligt affald. |
 | Må ikke brændes |
 | Brug beskyttelseshandsker. |
 | Høj hastighed |
 | Lav hastighed |
 | Låse |
KOMPONENTLISTE
- STYRESTANG
- BATTERI *
- LÅSEKNAP TIL BATTERIPAKKE *
- HASTIGHEDSKNAPPEN
- TÆND/SLUK-KNAP
- SYNSBELYSNING
- UDGANGSAKSEL
- BATTERIINDIKATOR
TEKNISKE DATA
Type betegnelse: KUB30 KUB30.2 KUB30.91 (B30- Maskinnavn, repræsentativ for slagnøglen)
| KUB30 KUB30.2 | KUB30.91 | |
| Nominel Spænding 20V | --- Max** | |
| Nominel Friløbshastighed 0-1 | 900/2200/min | |
| Slagfrekvens 0-3000/3200bpm | ||
| Maks. drejningsmoment 300 Nm | ||
| Borepatron størrelse 12.7mm | ||
| Maskinens vægt 1.7kg 1.1kg | ||
| Batterikapacitet | 4.0Ah / | |
** Spænding målt uden belastning. Indledende batterispænding når højst 20 volt. Nominel spænding er 18 volt.
ST∅JINFORMATION
| A-vægtet lydtryksniveau L | _pA = 87.5 dB(A) |
| K_pA | 3 dB(A) |
| A-vægtet lydeffektniveau L | _wA = 98.5 dB(A) |
| K_wA | 3 dB(A) |
Bær høreværn
VIBRATIONSINFORMATION
| Den totale værdi for vibration malt ifølge EN 62841: | |
| Værdi for vibration: | a_h = 3.36 m/s^2 |
| Uncertainty K = 1.5 m/s2 | |
Den angivne vibrationstotalværdi og den deklarerede støjemissionsværdi er målt i overensstemmelse med en standard testmetode og kan bruges til at sammenligne et værktøj med et andet.
Den angivne vibrationenstotalværdi og den angivne støjemissionsværdi kan også anvendes i en foreløbig vurdering af eksponeringen.
ADVARSEL : Vibrationer og støjemissioner under selve brugen af elværktøjet kan afvige fra den deklarerede værdi afhængigt af, hvordan værktøjet bruges, især hvad slags emne behandles afhængigt af følgende eksempler og andre variationer af, hvordan værktøjet bliver brugt:
Hvordan værktøjet bruges og materialerne skæres eller bores.
Værktøjets stand og vedligeholdelse.
Anvendelse af korrekt tilbehør og kontrol med, at det er
Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr.
Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger.
Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde.
ADVARSEL : En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Hjælper med at minimere risikoen for vibrationer og støjeksponering.
Brug ALTID skarpe mejsler, bor og blade.
Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt).
Hvis værktøjet skal bruges regelmæssigt, skal du investere i anti-vibrations- og støj tilbehør.
Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage.
TILBEH∅R
| KUB30 K | UB30.2 K | B30.91 | |
| Batteri (KAB21) | 2 2 / | ||
| Oplader (KAC21) | 1 1 / | ||
| M22 Fatning | 1 1 | 1 | |
| Bælte | 1 1 | 1 | |
| Parallelstift | 1 1 | 1 | |
| O-formet ring | 1 1 | 1 |
Det anbefales, at alt udstyr købes i samme butik som maskinen. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken.
BETJENINGSVEJLEDNING
NOTER: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt.
Redskabet er beregnet til stramning og løsning af skruer, møtrikker, ledningsholdere osv. Redskabet er ikke en boremaskine
SAMLING OG ANVENDELSE
| HANDLING | FIGUR |
| SAMLING | |
| Installation og fjernelse af stikkontakter | Se Fig. A1, A2 |
| BETJENINGSVEJLEDNING | |
| StyrestangADVARSEL:Styringen kan ikke skiftes, før maskinen er helt stille. | Se Fig. B, C1, C2 |
| VARIABEL HASTIGHEDSJUSTERING Se | Fig. D |
| TÆND/SLUK-KONTAKT MED BREMSEFUNKTIONADVARSEL:Brug ikke værktøjet I lange perioder med lav hastighed fordi varme vil blive producret internt. | Se Fig. E |
| LED-lysindikatorFør drift, vil LED lys aktiveres, når tænd / sluk-kontakten er lidt deprimeret, og slukkes automatisk 20 sekunder efter, at tænd / sluk-kontakten slippes.Slagnøglebatteriet er udstyret med et beskyttelsessystem. Når LED blinker hurtigt i 3 sekunder og slukker, vil systemet automatisk frakoble strømmen til værktøjet for at forlænge batterilevetiden. Værktøjet vil automatisk slukke under driften, hvis værktøjet og/eller batteriet kommer i en af følgende tilstande:Overbelastning:Værktøjet anvendes på en made, der forårsager, at det trækker unormalt meget strøm. I dette tilfælde skal du slippe kontakten på værktøjet for at stoppe overbelastningsfunktionen og genstart derefter.Overophedning:I ovennævnte tilfælde, hvis værktøjet ikke starter med at trykke på kontakten, er værktøj og batteri overophedet. I dette tilfælde skal du afkøle værktøjet og batteriet, inden du genstarter afbryderen.Lav batterispænding:Den resterende batterikapacitet er for lav, og værktøjet kan ikke anvendes. I dette tilfælde fjern og oplad batteriet.ADVARSEL:Før du tænder for LED, skal du trykke på afbryderen for at sikre dig, at rattet er til venstre og højre. | Se Fig. E |
FEJLFINDING
1.JEG KAN IKKE FÅ BATTERIET IND I BATTERIOPLADEREN. HVORFOR?
Batteriet kan kun indsættes i opladeren i en retning. Drej batteriet rundt, så det kan sættes ind i rillen. Det led-lys skal herefter blive tændt, när batteriet er under opladning.
2. ÅRSAGER TIL FORSKELLIG ARBEJDSTID MED BATTERIENHEDEN.
Opladningsproblemer som angivet ovenfor, og hvis du ikke har brugt batterienheden efter længere tids opbevaring, vil nedbringe batterienhedens arbejdstid. Dette er et problem relateret til antallet af gebyrer. Efter opladning og brug af den flere gange forbedres situationen. Kraftige arbejdsbetingelser som ved f.eks. store skruer i hård træ vil opbruge batterienhedens energi hurtigere end ved lettere arbejdsbetingelser. Genoplad ikke din batterienhed under 0°C og over 45°C, da det vil påvirke dens ydelse.
VEDLIGEHOLDELSE
Fjern batterienheden fra boremaskinen, før du udfører justeringen.
Denne boremaskine kræver ikke særlig smøring eller vedligeholdelse. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevares på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv.
INDTIL BATTERIET
Et temperaturområde fra 0°C til 45°C kan hæve temperaturen. Hele systemet testes i temperaturområdet fra 0°C til 40°C.
MILJ∅BESKYTTELSE
Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale ligheder eller forhandleren, hvis du er i tvivl.
KONFORMITETSERKLÆRING
Vi,
Positec Germany GmbH
Postfach 32 02 16, 50796 Cologne, Germany
Beskrivelse Elektrisk slagnøgle
(B30- Maskinnavn, repræsentativ for stagnøglen)
Funktion Spænd og løsn skruer, møtrikker
er i overensstemmelse med følgende direktiver:
2006/42/EC
2014/30/EU
2011/65/EU&(EU)2015/863
Standarder i overensstemmelse med,
EN 62841-1
EN 62841-2-2
EN 55014-1
EN 55014-2
Personen, autoriseret til at udarbejde den tekniske fil,
Navn Marcel Filz
