BRUKSANVISNING HD 17/15-4 S ST Classic Kärcher

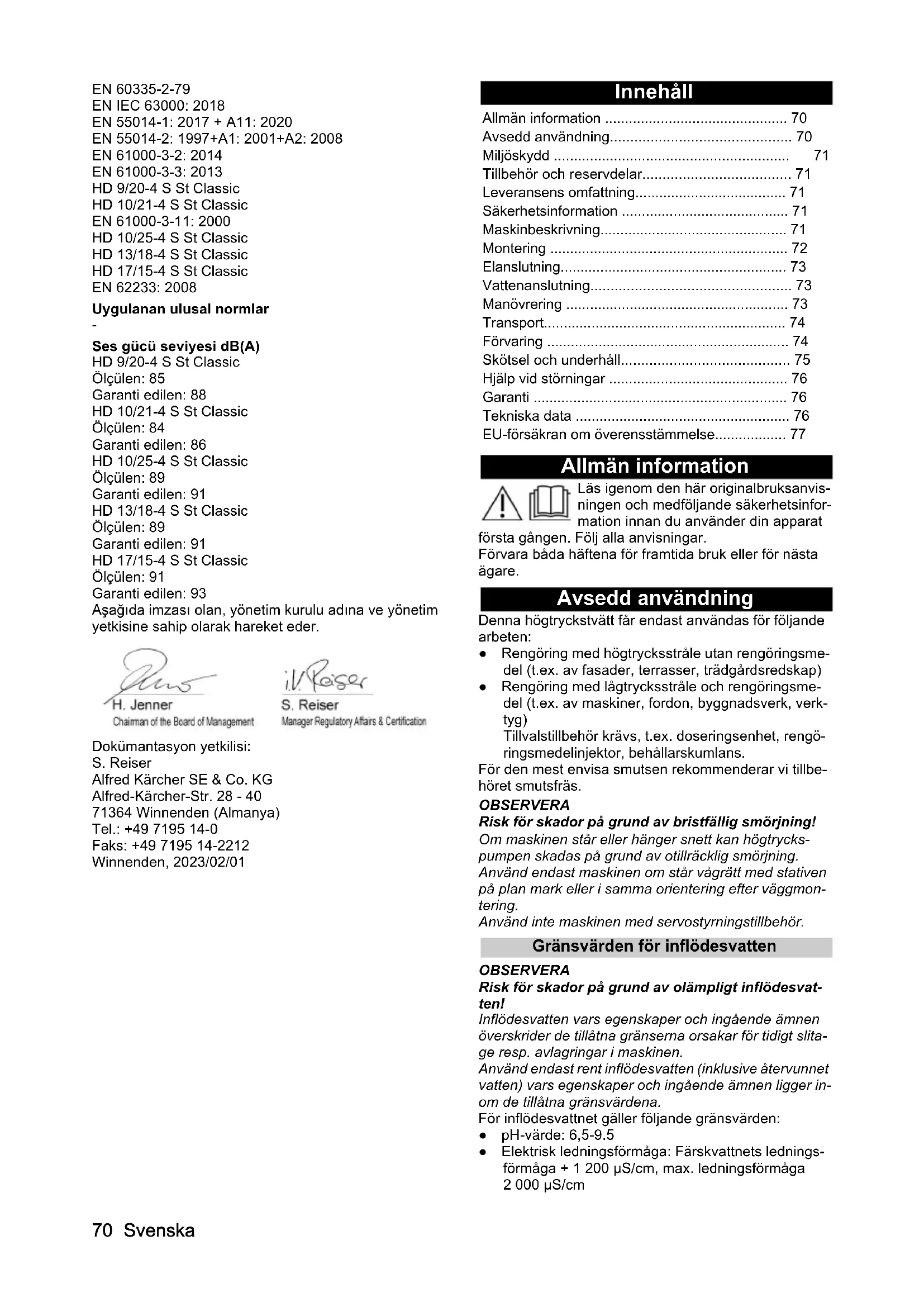

• Ses gücü seviyesi dB(A) HD 9/20-4 S St Classic Ölçülen: 85 Garanti edilen: 88 HD 10/21-4 S St Classic Ölçülen: 84 Garanti edilen: 86 HD 10/25-4 S St Classic Ölçülen: 89 Garanti edilen: 91 HD 13/18-4 S St Classic Ölçülen: 89 Garanti edilen: 91 HD 17/15-4 S St Classic Ölçülen: 91 Garanti edilen: 93 Aşağıda imzası olan, yönetim kurulu adına ve yönetim yetkisine sahip olarak hareket eder. Dokümantasyon yetkilisi: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Almanya) Tel.: [phone] Faks: [phone] Winnenden, 2023/02/01 Innehåll Allmän information Läs igenom den här originalbruksanvis- ningen och medföljande säkerhetsinfor- mation innan du använder din apparat första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare. Avsedd användning Denna högtryckstvätt får endast användas för följande arbeten: ● Rengöring med högtrycksstråle utan rengöringsme- del (t.ex. av fasader, terrasser, trädgårdsredskap) ● Rengöring med lågtrycksstråle och rengöringsme- del (t.ex. av maskiner, fordon, byggnadsverk, verk- tyg) Tillvalstillbehör krävs, t.ex. doseringsenhet, rengö- ringsmedelinjektor, behållarskumlans. För den mest envisa smutsen rekommenderar vi tillbe- höret smutsfräs. OBSERVERA Risk för skador på grund av bristfällig smörjning! Om maskinen står eller hänger snett kan högtrycks- pumpen skadas på grund av otillräcklig smörjning. Använd endast maskinen om står vågrätt med stativen på plan mark eller i samma orientering efter väggmon- tering. Använd inte maskinen med servostyrningstillbehör. Gränsvärden för inflödesvatten OBSERVERA Risk för skador på grund av olämpligt inflödesvat- ten! Inflödesvatten vars egenskaper och ingående ämnen överskrider de tillåtna gränserna orsakar för tidigt slita- ge resp. avlagringar i maskinen. Använd endast rent inflödesvatten (inklusive återvunnet vatten) vars egenskaper och ingående ämnen ligger in- om de tillåtna gränsvärdena. För inflödesvattnet gäller följande gränsvärden: ● pH-värde: 6,5-9.5 ● Elektrisk ledningsförmåga: Färskvattnets lednings- förmåga + 1 200 µS/cm, max. ledningsförmåga 2 000 µS/cm Allmän information p. 70
• Avsedd användning p. 70
• Miljöskydd p. 71
• Tillbehör och reservdelar p. 71
• Leveransens omfattning p. 71
• Säkerhetsinformation p. 71
• Maskinbeskrivning p. 71
• Montering p. 72
• Elanslutning p. 73
• Vattenanslutning p. 73
• Manövrering p. 73
• Transport p. 74
• Förvaring p. 74
• Skötsel och underhåll p. 75
• Hjälp vid störningar p. 76
• Garanti p. 76
• Tekniska data p. 76
• EU-försäkran om överensstämmelse Svenska 71 ● Ämnen som kan avsättas (provvolym 1 l, avsätt- ningstid 30 minuter): < 0,5 mg/l ● Ämnen som kan filtreras bort: < 50 mg/l, inga abra- siva ämnen ● Kolväten: < 20 mg/l ● Klorid: < 300 mg/l ● Sulfat: < 240 mg/l ● Kalcium: < 200 mg/l ● Total hårdhet: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO p. 77

/l) ● Järn: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Koppar: < 2 mg/l ● Aktivt klor: < 0,3 mg/l ● Fri från dålig lukt Miljöskydd Förpackningsmaterialen kan återvinnas. Avfalls- hantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller värdefulla återvinningsbara material och ofta komponenter såsom engångsbatterier, uppladd- ningsbara batterier och olja som vid felaktig an- vändning eller felaktig avfallshantering kan utgöra en potentiell fara för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för korrekt drift av maskinen. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna. Information om ämnen (REACH) Aktuell information om innehållet finns på: www.kaer- cher.de/REACH Tillbehör och reservdelar Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är ga- ranterad. Information om tillbehör och reservdelar finns på www.kaercher.com. Leveransens omfattning Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador. Säkerhetsinformation ● Läs igenom säkerhetsinformationen 5.951-949.0 innan maskinen tas i drift för första gången. ● Följ de nationella föreskrifterna för högtryckstvättar. ● Följ de nationella föreskrifterna för olycksförebyg- gande. Högtryckstvättar måste kontrolleras regel- bundet. Kontrollresultatet måste dokumenteras skriftligen. ● Genomför inte några ändringar av maskin och tillbe- hör. Symboler på maskinen Maskinen får inte anslutas direkt till drickvat- tennätet. Rikta inte högtrycksstrålen mot personer, djur, aktiv elektrisk utrustning eller mot själva ma- skinen.Skydda maskinen mot frost. Säkerhetsanordningar 몇 FÖRSIKTIGHET Säkerhetsanordningar som saknas eller har ändrats Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar. Säkerhetsanordningarna ställs in och plomberas på fa- briken. Endast kundtjänst gör inställningar. Tryckkontakt Tryckkontakten kopplar från högtryckspumpen när av- dragsspaken på spolhandtaget släpps och högtrycks- strålen stoppas. Om man rör avdragsspaken kopplas pumpen till igen. Överströmningsventil När vattenmängden minskas med tryck- och mängdreg- leringen öppnas överströmningsventilen och en del av vattnet rinner tillbaka till pumpens sugsida. Motorskyddsbrytare Vid för hög strömförbrukning stänger motorskyddsbry- taren av maskinen. Lindningsskyddskontakt Lindningsskyddskontakten i pumpdrivningens motor- lindning stänger av motorn vid termisk överbelastning. Maskinbeskrivning Maskinöversikt Bild A 1 Kopplingsmutter 2 Högtrycksmunstycke 3 Strålrör EASY!Lock Classic 4 Spolhandtag EASY!LOCK Classic 5 Säkerhetsspärr 6 Avdragsspak 7 Högtrycksslang EASY!Lock Classic 8 Maskinens strömbrytare 9 Maskinram 10 Tryck- och mängdreglering 11 Högtrycksanslutning EASY!Lock 12 Vattenanslutning 13 Nätkontakt 14 Strömkabel 15 Stativ (4 st.) 16 Oljenivåindikering 17 Oljeavtappningsskruv 18 Upphängningsögla 19 Finfilter 20 Plugg 21 Tillbehörsfack 22 Typskylt (högtryckspump) 23 Oljemätsticka med avluftningsventil 24 Typskylt (maskin) Färgmärkning ● Manövreringselement för rengöringsprocessen är gula. ● Manövreringselement för underhåll och service är ljusgrå.72 Svenska Montering Ansluta eller ställa upp maskinen Maskinen är lämplig för väggmontering eller som ståen- de maskin. Väggmontering FARA DANGER Livsfara och risk för skador på grund av att maskinen faller! Om maskinen faller råder livsfara och risk för skador. Montera endast maskinen på lämpliga väggar med bär- förmåga. Ta hänsyn till maskinens vikt vid montering. Använd lämplig lyftutrustning eller anlita medhjälpare. Använd lämpliga fästelement och var uppmärksam på korrekt montering. Om du är osäker, låt en person med sakkunskaper utfö- ra monteringen. OBSERVERA Risk för skador på grund av frost! En apparat som inte har tömts helt kan skadas på grund av frost. Skydda maskinen mot frost. Använd resp. förvara maskinen på en frostfri plats. Töm apparaten och tillbehöret helt innan de ställs un- dan.

1. Kontrollera väggens bärförmåga med hänsyn till

maskinens vikt, se kapitel Tekniska data.

2. Kontrollera utrymmesförhållandena med hänsyn till

maskinens mått och motsvarande spel på alla sidor, se kapitel Tekniska data.

3. Välj lämpliga fästelement och fäst maskinen vågrätt

på en lodrät vägg. För mått och avstånd för upphängningsöglorna, se skiss. Bild E Golvmaskin

4. Ställ maskinen på ett plant, vågrätt och fast underlag

på de fyra stativen. Ansluta högtryckssidan till ett fast installerat rörledningsnät Hänvisning Vid installationen måste nationellt gällande föreskrifter för fast installerade högtrycksrengöringssystem följas. Vid montering måste specifikationerna i VDMA-enhets- blad 24416 ”Högtryckstvättar, fast installerade hög- trycksrengöringssystem, villkor, krav, installation, provning” följas (erhålls från Beuth Verlag, Köln, www.beuth.de). OBSERVERA Risk för skador på grund av tryckförlust! Om tryckförlusten i högtrycksrörledningsnätet är större än i den 10 m långa standardhögtrycksslangen kan högtryckspumpen skadas på grund av överbelastning. Montera ett motsvarande större högtrycksmunstycke för att kompensera för den större tryckförlusten.

1. Dra det fast installerade rörledningsnätet med så få

riktningsändringar som möjligt. Hänvisning Observera rörledningarnas minsta tvärsnitt: DN 15 (½″).

2. Dra rörledningsnätet för utjämning av tryck- och vär-

meexpansion med dämpade lösa och fasta kläm- mor. OBSERVERA Risk för skador på grund av vibrationer! Om maskinen är ansluten till högtrycksrörledningsnätet med en styv ledning kan vibrationer orsaka skador på maskinen resp. högtrycksrörledningsnätet. Anslut endast maskinen till högtrycksrörledningsnätet med en högtrycksslang.

3. Anslut maskinen till rörledningsnätet med en hög-

trycksslang. Hänvisning Observera högtrycksslangledningens minsta tvärsnitt: Montera oljemätstickan med avluftningsventil OBSERVERA Risk för skador på grund av undertryck eller över- tryck! Om pluggen inte byts ut mot oljemätstickan med avluft- ningsventil före idrifttagning kan högtryckspumpen ska- das. Var noga med att byta ut pluggen mot oljemätstickan med avluftningsventil.

1. Skruva ut pluggen och kassera den.

Bild B 1 Plugg 2 Oljemätsticka med avluftningsventil

2. Skruva in och dra åt oljemätstickan med avluftning-

sventil. Kontrollera / korrigera högtryckspumpens oljenivå OBSERVERA Risk för skador på grund av bristfällig smörjning resp. olämpliga smörjmedel! En otillräcklig oljepåfyllningsmängd eller användning av olämpliga smörjmedel kan skada högtryckspumpen. Före idrifttagning, se till att oljenivån i högtryckspumpen är tillräcklig och fyll endast på lämpliga smörjmedel. OBSERVERA Risk för skador på grund av vatten i oljan! Om oljan är mjölkaktig finns det vatten i oljan som ska- dar högtryckspumpen. Använd inte maskinen med mjölkaktig olja. Kontakta Kärcher Service.

1. Ställ maskinen vågrätt, se kapitel Ansluta eller ställa

upp maskinen. Kontrollera högtryckspumpens oljenivå på oljeni- våindikatorn

2. Kontrollera oljenivån på oljenivåindikatorn, den

måste vara i mitten av siktglaset. Fyll långsamt på olja vid behov, specifikationer finns i kapitel Tekniska data. Kontrollera högtryckspumpens oljenivå med olje- mätstickan med avluftningsventil

3. Skruva loss oljemätstickan med avluftningsventil

och torka av med en ren, luddfri trasa. Maskin Min. Ø högtrycksslangled- ning nominell diameter DN (tum) HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic DN 8 (¼”) HD17/15-4 S ST Classic DN 10 (⅜″)Svenska 73

4. För in oljemätstickan med avluftningsventil i borrhå-

let, skruva den inte. Bild C

5. Dra ut oljemätstickan med avluftningsventil och läs

av oljenivån, den måste ligga mellan markeringarna MIN och MAX. Fyll långsamt på olja vid behov, specifikationer finns i kapitel Tekniska data.

6. Efter varje kontakt med olja, tvätta händerna nog-

grant med tvål och vatten. Montera tillbehör Hänvisning EASY!Lock-systemet kopplar samman komponenter snabbt och säkert via en snabbgänga med bara en vrid- ning.

1. Anslut strålröret till spolhandtaget och dra åt kopp-

lingsmuttern för hand (EASY!Lock). Bild D

2. Sätt fast högtrycksmunstycket på strålröret.

3. Montera kopplingsmuttern och dra åt för hand

4. Anslut högtrycksslangen till spolhandtaget och ma-

skinens högtrycksanslutning och dra åt för hand (EASY!Lock). Elanslutning FARA Risk för skador på grund av elektrisk stöt Anslut maskinen till elnätet med en kontakt. Det är för- bjudet med en anslutning till elnätet som inte går att bry- ta. Kontakten syftar till att bryta anslutningen till nätet. Anslut bara maskinen till växelström. Använd en förlängningskabel med tillräckligt tvärsnitt (se ”Tekniska data”). Rulla av förlängningskabeln helt från kabeltrumman.

1. Linda upp nätkabeln och lägg den på golvet.

2. Sätt in strömkontakten i eluttaget.

Vattenanslutning Anslutning till en vattenledning 몇 VARNING Hälsofara vid drift utan systemseparerare! Vid drift utan uppströms systemseparerare råder häls- orisk på grund av att förorenat vatten återflödar till dricksvattennätet. Följ föreskrifterna från vattenverket. Använd inte maskinen i dricksvattennätet utan system- separerare. Använd en systemseparerare från KÄRCHER eller al- ternativt en systemseparerare i enlighet med EN 12729 typ BA. Vatten som har passerat en systemseparerare gäller inte längre som drickbart. Anslut alltid systemseparerare till vattenförsörjningen och aldrig direkt till maskinens vattenanslutning.

1. Kontrollera om trycket, temperaturen och mängden

inflödesvatten samt vatteninloppsslangens mått uppfyller kraven, se kapitel Tekniska data.

2. Anslut systemsepareraren och maskinens vatte-

nanslutning till en vatteninloppsslang.

3. Öppna vattentillflödet.

Suga upp vatten ur behållaren

1. Skruva fast sugslangen med filtret på vattenanslut-

ningen (beställningsnummer av filter, se kapitel Tekniska data).

1. Skruva loss högtrycksmunstycke från strålröret.

2. Kör maskinen tills vattnet kommer ut utan blåsor.

3. Vid problem med avluftningen ska maskinen köras i

10 sekunder och sedan stängas av. Upprepa förlop- pet flera gånger.

4. Stäng av maskinen.

5. Skruva på högtrycksmunstycket på strålröret.

Manövrering FARA Livsfara om skadade, spänningsförande delar be- rörs! Vid användning av skadade nätkontakter, strömkablar och förlängningskablar råder livsfara på grund av elstöt! Före varje användning, kontrollera nätkontakt, strömka- bel och förlängningskablar med avseende på skador och använd dem endast när de är i perfekt skick. Låt en person med sakkunskaper byta skadade delar omedelbart. 몇 VARNING Risk för personskador på grund av högtrycksstråle! En högtrycksstråle kan läcka ut ur en defekt maskin med tillbehör eller vid felaktig installation och orsaka svåra personskador. Kontrollera maskinen och tillbehören med avseende på skador och fel i installationen före varje användning. Skador ska repareras omedelbart; använd endast ma- skinen och tillbehören i perfekt skick och korrekt instal- lerade. 몇 VARNING Risk för personskador på grund av högtrycksstråle! En högtrycksstråle kan läcka ut ur en trycksatt maskin med tillbehör och orsaka allvarliga personskador. Håll ordentligt i spolhandtaget och strålröret med båda händerna. Fixera inte avtryckarhandtaget i aktiverad position. Gör maskinen trycklös och dra ut nätkontakten är vägg- uttaget innan du lossar, demonterar eller monterar hög- trycksslangen eller spolhandtaget eller utför arbete på maskinen eller tillbehören. Skjut säkerhetsspärren på spolhandtaget framåt innan du lossar, demonterar eller monterar strålröret, strål- munstycket eller tillbehöret (t.ex. T-Racer, behållar- skumlans). Drift med högtryck Hänvisning Maskinen är utrustad med en tryckkontakt. Motorn star- tar först när avtryckarhandtaget aktiveras.

1. Före varje användning, kontrollera maskinen med

avseende på skador och läckage, se kapitel Före varje användning.

2. Ställ maskinens strömbrytare på ”I/ON”.

3. Skjut säkerhetsspärren bakåt.

Spolhandtaget är osäkrat.

4. Dra i avtryckarhandtaget.

5. Ställ in arbetstryck och vattenmängd steglöst genom

att vrida på tryck- och mängdregulatorn (+/-). Drift med rengöringsmedel 몇 VARNING Hälsofara vid felaktig hantering av rengöringsme- del! Felaktig hantering av rengöringsmedel kan äventyra din och andras hälsa.74 Svenska Följ rengöringsmedelstillverkarnas säkerhets- och an- vändningsanvisningar och agera därefter. OBSERVERA Risk för skador vid felaktig hantering av rengö- ringsmedel! Felaktig hantering av rengöringsmedel kan skada ma- skinen, tillbehören och de behandlade föremålen. Använd endast rengöringsmedel som är godkända av KÄRCHER. Följ rengöringsmedelstillverkarnas säkerhets- och an- vändningsanvisningar och agera därefter. Följ anvisningarna för dosering och verkningstid. Var sparsam med rengöringsmedel för att skydda mil- jön. Hänvisning KÄRCHER-rengöringsmedel garanterar ett störnings- fritt arbete. Låt oss ge dig råd eller beställ vår katalog el- ler våra informationsblad om rengöringsmedel. Hänvisning Det går att applicera rengöringsmedel med maskinen med tillvalstillbehör, t.ex. doseringsenhet, rengörings- medelinjektor, behållarskumlans. Informera dig själv eller ta hjälp. Användning med behållarskumlans

1. Skruva loss behållaren.

Bild F 1 Behållare 2 Skummunstycke 3 Spolhandtag 4 Sugslang 5 Bländarsats Blandning: 3=hög, 2=medel, 1=låg

2. Stick in önskad bländare i sugslangen.

3. Fyll på rengöringsmedel i behållaren.

4. Skruva på behållaren på skummunstycket.

5. Lossa strålrörets från spolhandtaget.

6. Fäst behållarskumlansen på spolhandtaget och dra

7. Ta högtryckstvätten i drift.

ytan och låt verka (inte torka).

2. Spola bort den upplösta smutsen med högtrycks-

strålen. Efter drift med rengöringsmedel Behållarskumlansen måste spolas efter användning för att undvika rengöringsmedelsavlagringar.

1. Skruva loss behållaren.

3. Fyll behållaren med klart vatten.

4. Skruva på behållaren på behållarskumlansen.

5. Kör behållarskumlansen i ca 1 minut för att spola ur

1. Släpp avtryckarhandtaget.

2. Skjut säkerhetsspärren framåt.

Spolhandtaget är säkrat. Fortsätta driften

1. Skjut säkerhetsspärren bakåt.

Spolhandtaget är osäkrat.

1. Stäng vatteninloppet.

2. Manövrera avtryckarhandtaget.

3. Ställ in maskinens strömbrytare på ”I/ON” och kör

maskinen i 5–10 sekunder.

4. Släpp avtryckarhandtaget.

5. Ställ maskinens strömbrytare på ”0/OFF”.

7. Demontera vatteninloppsslangen vid maskinens

8. Tryck på avtryckarhandtaget tills maskinen är tryck-

9. Skjut säkerhetsspärren framåt.

Spolhandtaget är säkrat. Transport 몇 FÖRSIKTIGHET Risk för personskador och skador om vikten igno- reras! Vid transport och förvaring av maskinen finns det risk för personskador och skador på grund av vikten. Observera maskinens vikt när den transporteras eller förvaras, se kapitel Tekniska data. Hänvisning Minst 1 medhjälpare krävs för att lyfta resp. bära maski- nen. Transportera maskinen: a Använd maskinramen för att lyfta och bära maski- nen. b Ställ maskinen på ett lämpligt transportmedel (t.ex. plattformsvagn) och säkra den så att den inte kan glida eller välta. c Lasta maskinen i ett fordon och säkra den så att den inte kan glida eller välta enligt gällande före- skrifter. Förvaring 몇 FÖRSIKTIGHET Risk för personskador och skador om vikten igno- reras! Vid transport och förvaring av maskinen finns det risk för personskador och skador på grund av vikten. Observera maskinens vikt när den transporteras eller förvaras, se kapitel Tekniska data. OBSERVERA Risk för skador på grund av frost! Kvarvarande vatten kan, om det fryser, orsaka skador på maskinen och tillbehören. Töm maskinen och tillbehören helt på vatten. Skydda maskinen och tillbehören mot frost. Förvara maskinen

1. Avsluta driften, se kapitel Avsluta driften.

2. Demontera högtrycksslangen eller högtrycksslang-

ledningen vid maskinens högtrycksanslutning av enheten, se kapitel Montera tillbehör.

3. Demontera högtrycksslangen från spolhandtaget,

se kapitel Montera tillbehör.

4. Låt allt vatten rinna ut ur högtrycksslangen och spol-

6. Förvara maskinen och tillbehören frostsäkert inom-

hus. Spola maskinen med frostskyddsmedel Om frostfri förvaring inte är möjlig:

1. Stäng vatteninloppet.

2. Demontera vatteninloppsslangen vid maskinens

3. Töm maskinen på vatten.

4. Pumpa vanligt frostskyddsmedel genom maskinen.

Hänvisning Använd vanligt glykolbaserat frostskyddsmedel för mo- torfordon. Observera frostskyddsmedelstillverkarens anvisningar.

5. Vrid maskinens strömbrytare till läget ”I/ON”.

6. Manövrera avtryckarspaken i max. 1 min tills frost-

skyddsmedlet är borta från maskinen.

7. Vrid maskinens strömbrytare till läget ”0/OFF”.

8. Demontera högtrycksslangen eller högtrycksslang-

ledningen vid maskinens högtrycksanslutning av enheten, se kapitel Montera tillbehör.

9. Demontera högtrycksslangen från spolhandtaget,

se kapitel Montera tillbehör.

10. Låt allt vatten rinna ut ur högtrycksslangen och spol-

12. Förvara maskinen och tillbehören inomhus.

Skötsel och underhåll FARA Maskin som startar oavsiktligt Skaderisk, risk för elektriska stötar Stäng av maskinen före alla arbeten och dra ur nätkon- takten. Hänvisning Spillolja får endast avfallshanteras vid avsedda insam- lingsplatser. Lämna in eventuell spillolja på en sådan plats. Nedsmutsning av miljön med spillolja är straffbart. Säkerhetsinspektion/underhållsavtal Du kan komma överens om en regelbunden säkerhets- inspektion med din återförsäljare eller ingå ett under- hållsavtal. Låt oss ge dig råd. Underhållsintervaller Före varje användning Kontrollera att nätkontakten, strömkabeln och för- längningskablarna inte är skadade. Se till att kundtjänst eller en elektriker omedelbart ersätter skadade delar. Kontrollera högtrycksslangen, spolhandtaget, strål- röret och tillbehören med avseende på skador. Byt omedelbart skadade delar. Kontrollera maskinens täthet. 3 droppar vattenförlust per minut är tillåtet. Kontakta kundtjänst vid större läckage. Varje vecka OBSERVERA Risk för skador på grund av vatten i oljan! Om oljan är mjölkaktig finns det vatten i oljan som ska- dar högtryckspumpen. Använd inte maskinen med mjölkaktig olja. Kontakta Kärcher Service. Kontrollera högtryckspumpens oljenivå, se kapitel Kontrollera / korrigera högtryckspumpens oljenivå. Rengör finfiltret, se kapitel Rengör finfiltret. Var 500:e drifttimme, minst en gång per år Låt kundtjänst utföra underhåll på maskinen. Byt högtryckspumpolja, se kapitel Byta högtrycks- pumpolja. Rengör finfiltret

1. Stäng vatteninloppet.

2. Gör maskinen trycklös, se kapitel Avsluta driften.

6. Skölj finfiltret med rent vatten eller blås ut det med

7. Sätt in finfiltret i filterhuset.

8. Fäst anslutningsfästet.

9. Dra åt kopplingsmuttern för hand.

Byta högtryckspumpolja OBSERVERA Risk för skador vid avtappning av högtryckspump- olja! Avtappning av olja under drift skadar högtryckspumpen. Skruva inte loss oljeavtappningsskruven medan maski- nen är i drift.

1. Ställ maskinens strömbrytare på ”0/OFF”.

몇 VARNING Skållningsrisk! Högtryckspumpoljan kan vara mycket varm och orsaka skållning. Låt maskinen svalna innan du tappar av högtryckspum- polja.

2. Låt apparaten svalna.

3. Ställ ett lämpligt kärl (oljebeständigt, kapacitet

minst 1,5 l) under oljeavtappningsskruven. Maskinen måste stå vågrätt, se kapitel Ansluta eller ställa upp maskinen. Bild H 1 Oljemätsticka med avluftningsventil 2 Oljenivåindikering 3 Oljeavtappningsskruv

5. Låt all högtryckspumpolja rinna ut.

6. Byt tätningsringen på avtappningskruven.

7. Skruva in avtappningsskruven medurs och dra åt

8. Fyll på ny olja, se kapitel Kontrollera / korrigera hög-

tryckspumpens oljenivå.

9. Kassera den gamla oljan miljövänligt och enligt lo-

10. Efter varje kontakt med olja, tvätta händerna nog-

grant med tvål och vatten.76 Svenska Hjälp vid störningar FARA Maskin som startar oavsiktligt, beröring av strömfö- rande delar Skaderisk, risk för elektriska stötar Stäng av maskinen innan arbeten utförs på maskinen. Dra ut nätkontakten. Låt yrkespersonal utföra alla kontroller och arbeten på de elektriska delarna. Uppsök en auktoriserad kundtjänst vid störningar som inte nämns i detta kapitel. Det går inte att starta maskinen

1. Kontrollera att nätkabeln inte är skadad.

2. Kontrollera nätspänningen.

3. Om maskinen är överhettad:

a Ställ maskinens strömbrytare på ”0/OFF”. b Låt maskinen svalna i minst 15 minuter. c Ställ maskinens strömbrytare på ”I/ON”.

4. Kontakta kundtjänst vid elfel.

Inget tryck skapas i maskinen

1. Kontrollera om högtrycksmunstycket har rätt storlek

(se kapitlet ”Tekniska data”).

2. Rengör eller byt munstycket.

4. Rengör finfiltret, byt ut vid behov (se kapitlet ”Sköt-

sel och underhåll/Varje vecka”).

5. Kontrollera vattentillflödesmängden (nödvändig

mängd anges i kapitlet ”Tekniska data”).

6. Kontakta kundtjänst vid behov.

Vattenmängden är för låg

1. Vid användning av en lång högtrycksslang eller en

högtrycksslang med litet tvärsnitt ska ett större hög- trycksmunstycke fästas på strålröret. Pumpen är otät. Upp till 3 droppars vattenutträde per minut är tillåtet. Låt kundtjänst kontrollera maskinen vid större läcka- ge. Pumpen hackar

1. Kontrollera vattentillflödesmängden (nödvändig

mängd anges i kapitlet ”Tekniska data”).

3. Rengör finfiltret, byt ut vid behov (se kapitlet ”Sköt-

sel och underhåll/Varje vecka”).

4. Kontakta kundtjänst vid behov.

För lite rengöringsmedeltillsats

1. Kontrollera om behållarskumlansen som används

matchar maskinens flödeshastighet.

2. Fyll på behållarskumlansens bägare.

3. Sätt in en större bländare i sugslangen.

4. Kontrollera om det finns rengöringsmedelsavlag-

ringar i sugslangen och behållarskummunstycket. Avlägsna avlagringarna med ljummet vatten.

5. Kontakta kundtjänst vid behov.

Skumbildningen är för låg

1. Kontrollera om behållarskumlansen som används

matchar maskinens flödeshastighet.

2. Kontrollera om det finns rengöringsmedelsavlag-

ringar i sugslangen och behållarskumlansen. Av- lägsna avlagringarna med ljummet vatten.

3. Kontakta kundtjänst vid behov.

Garanti I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under förutsättning att de orsakats av ett material- eller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress) Tekniska data HD 9/20-4 S ST Classic HD 10/21-4 S ST Classic HD 10/25-4 S ST Classic HD 13/18-4 S ST Classic HD 17/15-4 S ST Classic Landspecifika varianter Land EU EU EU EU EU Elanslutning Spänning V 400 400 400 400 400 Fas ~33333 Frekvens Hz 50 50 50 50 50 Maximalt tillåten nätimpedans Ω - - 0.0452 +j0.0283

Vattenanslutning Tilloppstryck (max.) MPa 1 1 1 1 1 Tilloppstemperatur (max.) °C 60 60 60 60 60 Tilloppsmängd (min.) l/min 18 20 20 25 31,6 Insugningshöjd (max.) m 0,5 0,5 0,5 0,5 0,5Svenska 77 Orsak till undantag enligt förordning (EU) 2019/1781 bi- laga I avsnitt 2 (12): j) Med förbehåll för tekniska ändringar. EU-försäkran om överensstämmelse Härmed förklarar vi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utförande som marknadsförs av oss uppfyller gällande grundläg- gande säkerhets- och hälsokrav i EU-direktivet. Denna försäkran upphör att gälla om maskinen ändras utan att detta har godkänts av oss. Produkt: Högtryckstvätt Typ: 1.367-xxx.x Gällande EU-direktiv 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Tillämpad(e) förordning(ar) (EU) 2019/1781 Tillämpade harmoniserade standarder EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S St Classic HD 10/21-4 S St Classic EN 61000-3-11: 2000 HD 10/25-4 S St Classic HD 13/18-4 S St Classic HD 17/15-4 S St Classic EN 62233: 2008 Tillämpade nationella standarder

Ljudeffektsnivå dB(A) HD 9/20-4 S St Classic Uppmätt: 85 Garanterad: 88 HD 10/21-4 S St Classic Uppmätt: 84 Garanterad: 86 HD 10/25-4 S St Classic Uppmätt: 89 Garanterad: 91 HD 13/18-4 S St Classic Uppmätt: 89 Garanterad: 91 Minsta längd vattentillflödesslang m 7,5 7,5 7,5 7,5 7,5 Minsta diameter vattentillflödess- lang in11111 Sugfilter beställningsnummer 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 Effektdata maskin Standardmunstyckets munstycks- storlek

Vattendrifttryck med standardmun- stycke MPa2021251815 Driftsövertryck (max.) MPa 26 27 31 24 21 Transportmängd, vatten l/min 15 16,67 16,67 21,67 28,33 Spolhandtagets rekylkraft N 50 57 63 69 85 Högtryckspump Oljetyper Motorolja Motorolja Motorolja Motorolja Motorolja SAE-viskositetsklass 15W-40 15W-40 15W-40 15W-40 15W-40 Påfyllningsmängd l 0,65 0,65 0,65 0,65 1,2 Mått och vikter Typisk arbetsvikt kg 44,8 48,4 54,4 54,4 59,2 Längd mm 720 720 720 720 720 Bredd mm 522 522 522 522 522 Höjd mm 418 418 418 418 418 Fastställda värden enligt EN 60335-2-79 Hand-arm-vibrationsvärde m/s
