BRUKSANVISNING WFH1470N BRANDT

Bruksanvisning tvättmaskine

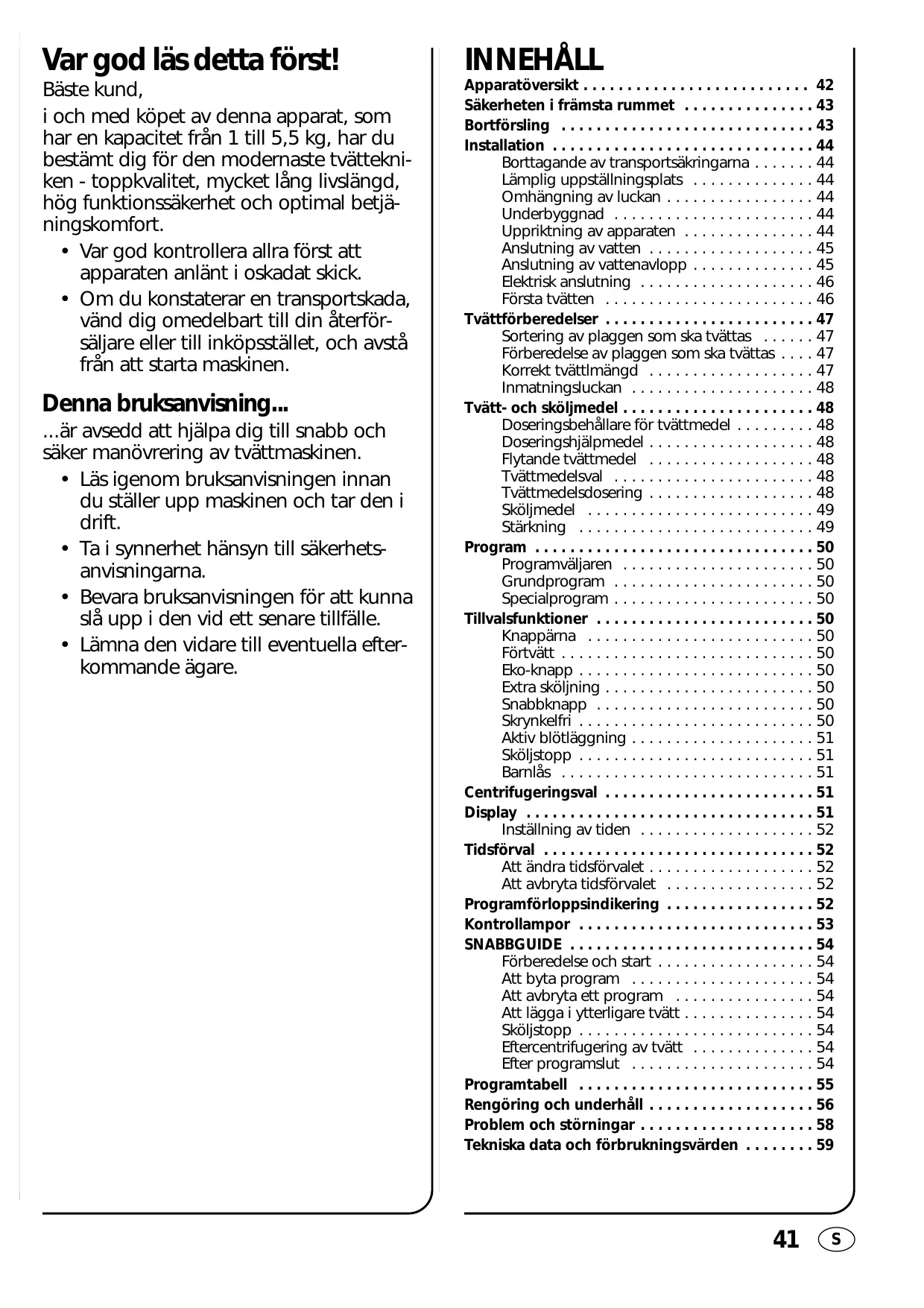

Var god läs detta först! INNEHÅLL Bäste kund, i och med köpet av denna apparat, som har en kapacitet från 1 till 5,5 kg, har du bestämt dig för den modernaste tvättekniken - toppkvalitet, mycket lång livslängd, hög funktionssäkerhet och optimal betjäningskomfort.

• Var god kontrollera allra först att apparaten anlänt i oskadat skick.
• Om du konstaterar en transportskada, vänd dig omedelbart till din återförsäljare eller till inköpsstället, och avstå från att starta maskinen. Apparatöversikt . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Säkerheten i främsta rummet . . . . . . . . . . . . . . . 43 Bortförsling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 Borttagande av transportsäkringarna . . . . . . . 44 Lämplig uppställningsplats . . . . . . . . . . . . . . 44 Omhängning av luckan . . . . . . . . . . . . . . . . . 44 Underbyggnad . . . . . . . . . . . . . . . . . . . . . . . 44 Uppriktning av apparaten . . . . . . . . . . . . . . . 44 Anslutning av vatten . . . . . . . . . . . . . . . . . . . 45 Anslutning av vattenavlopp . . . . . . . . . . . . . . 45 Elektrisk anslutning . . . . . . . . . . . . . . . . . . . . 46 Första tvätten . . . . . . . . . . . . . . . . . . . . . . . . 46 Tvättförberedelser . . . . . . . . . . . . . . . . . . . . . . . . 47 Sortering av plaggen som ska tvättas . . . . . . 47 Förberedelse av plaggen som ska tvättas . . . . 47 Korrekt tvättlmängd . . . . . . . . . . . . . . . . . . . 47 Inmatningsluckan . . . . . . . . . . . . . . . . . . . . . 48 Tvätt- och sköljmedel . . . . . . . . . . . . . . . . . . . . . . 48 Doseringsbehållare för tvättmedel . . . . . . . . . 48 Doseringshjälpmedel . . . . . . . . . . . . . . . . . . . 48 Flytande tvättmedel . . . . . . . . . . . . . . . . . . . 48 Tvättmedelsval . . . . . . . . . . . . . . . . . . . . . . . 48 Tvättmedelsdosering . . . . . . . . . . . . . . . . . . . 48 Sköljmedel . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Stärkning . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 Program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Programväljaren . . . . . . . . . . . . . . . . . . . . . . 50 Grundprogram . . . . . . . . . . . . . . . . . . . . . . . 50 Specialprogram . . . . . . . . . . . . . . . . . . . . . . . 50 Tillvalsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . 50 Knappärna . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Förtvätt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Eko-knapp . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Extra sköljning . . . . . . . . . . . . . . . . . . . . . . . . 50 Snabbknapp . . . . . . . . . . . . . . . . . . . . . . . . . 50 Skrynkelfri . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Aktiv blötläggning . . . . . . . . . . . . . . . . . . . . . 51 Sköljstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Barnlås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Centrifugeringsval . . . . . . . . . . . . . . . . . . . . . . . . 51 Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Inställning av tiden . . . . . . . . . . . . . . . . . . . . 52 Tidsförval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 Att ändra tidsförvalet . . . . . . . . . . . . . . . . . . . 52 Att avbryta tidsförvalet . . . . . . . . . . . . . . . . . 52 Programförloppsindikering . . . . . . . . . . . . . . . . . 52 Kontrollampor . . . . . . . . . . . . . . . . . . . . . . . . . . . 53 SNABBGUIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Förberedelse och start . . . . . . . . . . . . . . . . . . 54 Att byta program . . . . . . . . . . . . . . . . . . . . . 54 Att avbryta ett program . . . . . . . . . . . . . . . . 54 Att lägga i ytterligare tvätt . . . . . . . . . . . . . . . 54 Sköljstopp . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 Eftercentrifugering av tvätt . . . . . . . . . . . . . . 54 Efter programslut . . . . . . . . . . . . . . . . . . . . . 54 Programtabell . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 Rengöring och underhåll . . . . . . . . . . . . . . . . . . . 56 Problem och störningar . . . . . . . . . . . . . . . . . . . . 58 Tekniska data och förbrukningsvärden . . . . . . . . 59 Denna bruksanvisning... ...är avsedd att hjälpa dig till snabb och säker manövrering av tvättmaskinen.
• Läs igenom bruksanvisningen innan du ställer upp maskinen och tar den i drift.
• Ta i synnerhet hänsyn till säkerhetsanvisningarna.
• Bevara bruksanvisningen för att kunna slå upp i den vid ett senare tillfälle.
• Lämna den vidare till eventuella efterkommande ägare.

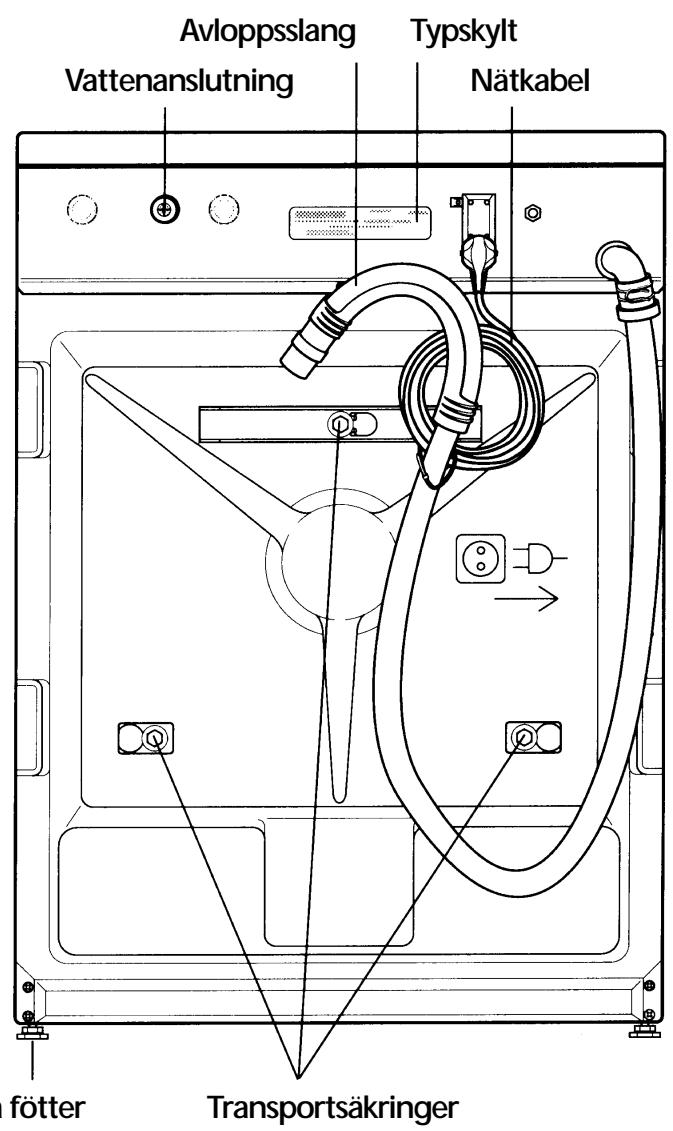

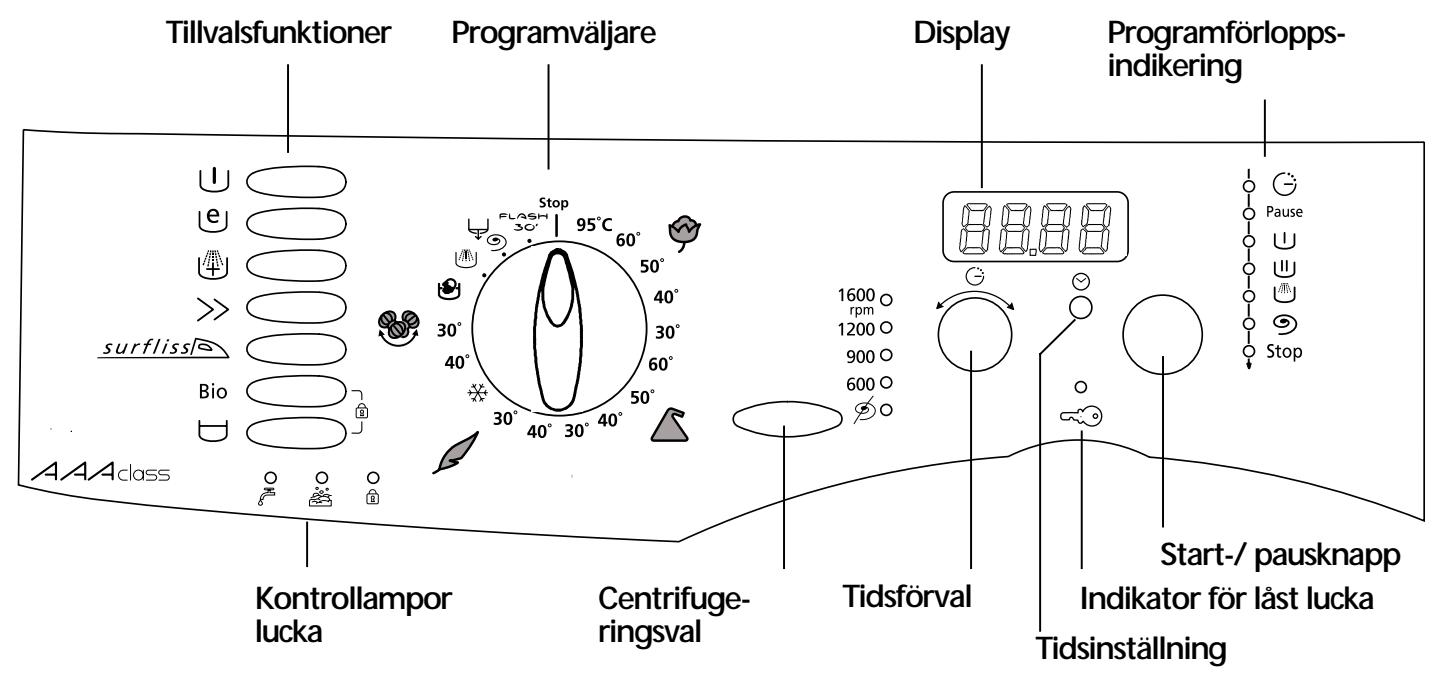

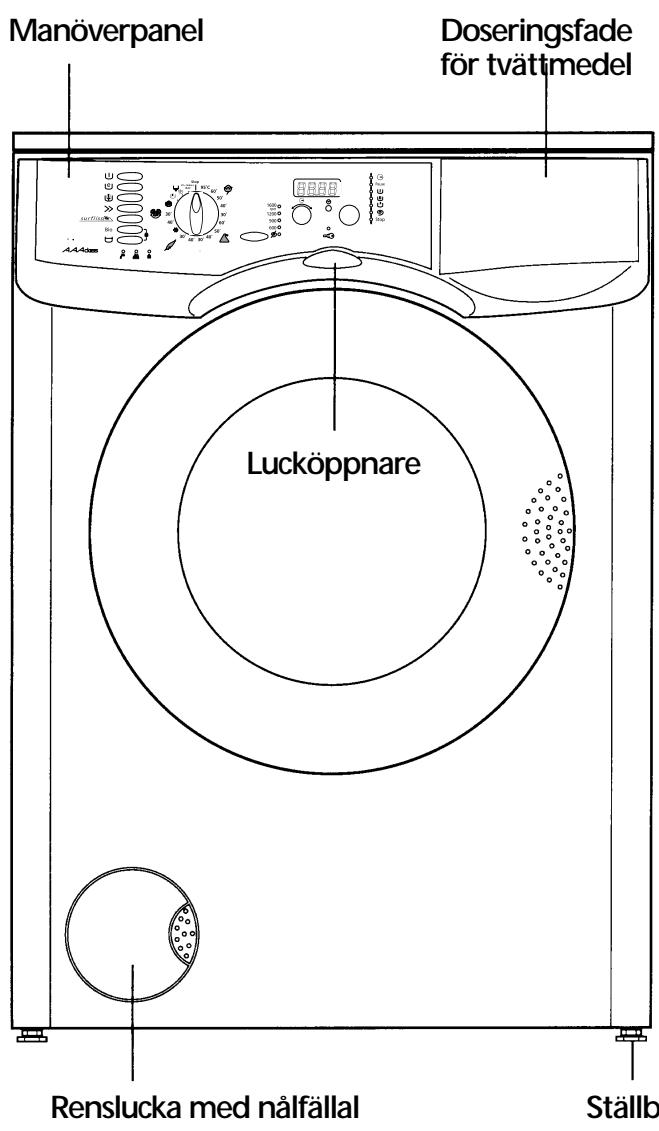

Apparatöversikt Tillvalsfunktioner Programväljare Kontrollampor lucka Manöverpanel Display Start-/ pausknapp Indikator för låst lucka Tidsförval Centrifugeringsval Doseringsfade för tvättmedel Programförloppsindikering Tidsinställning Avloppsslang Typskylt Vattenanslutning Lucköppnare Renslucka med nålfällal

Ställbara fötter Transportsäkringer Nätkabel Säkerheten i främsta rummet Följ ovillkorligen nedanstående anvisningar, eftersom person- eller materialskador annars kan uppstå och alla krav när det gäller ansvar och garanti bortfaller. Användningsändamål

• Denna apparat får endast användas för tvättning, sköljning och centrifugering av textilier som har en för ändamålet överensstämmande märkning.
• Det får endast användas tvättmedel, sköljmedel och tillsatser vilka är avsedda att brukas för maskintvätt.
• Skötselanvisningarna i textilierna och uppgifterna från tvättmedelstillverkaren ska ovillkorligen respekteras. Säkerhetsanvisningar
• Apparaten får endast anslutas till ett enligt föreskrifterna installerat och tillfredsställande säkrat samt skyddsjordat vägguttag. Anslutningsslangen med „Aquastop PLUS“ (alltefter modell) innehåller delar som står under tryck. Anslutningsslangen och „Aquastop PLUS“ får inte skadas! Fara för elstöt.
• Tillops- och avloppsslangen måste vara säkert fastgjorda och alltid i felfritt tillstånd. Tvättfat och badkar får inte användas när tvättmaskinen är igång, om avloppsslangen är fäst vid kanten. Skållningsfara vid höga tvättemperaturer! Vid höga tvättemperaturer får inmatningsluckan inte beröras. Heta delar kan orsaka brännskador! Inmatningsluckan får aldrig öppnas eller renssilen tas loss, när det fortfarande står vatten i trumman. Översvämnings- och ev skållningsfara till följd av det heta tvättvattnet!
• Håll barn borta från tvättmaskinen. Elektriska apparater är inga leksaker. Tvättmaskinen får under inga omständigheter användas för kemisk rengöring! Brand- och explosionsfara!
• Textilier som förbehandlats med rengöringsmedel (kemiskt ren bensin, fläckborttagare el dyl) måste före tvättningen sköljas omsorgsfullt i rent vatten. Tvättmaskinen får aldrig spolas av med en vattenstråle! Fara för elstöt! Dra alltid ut stickproppen ur vägguttaget före rengöring. Grip aldrig om stickproppen med fuktiga händer! Dra aldrig i kabeln, bara direkt i stickproppen. Använd inte apparaten om nätkabeln eller stickproppen är defekta eller apparaten uppvisar andra skador. Fara för elchock!
• Vid funktionsstörningar som inte kan avhjälpas med hjälp av informationerna i bruksanvisningen ska tvättmaskinen stängas av, stickproppen dras ur vägguttaget, vattenkranen stängas och kundtjänst underrättas. Reparera aldrig tvättmaskinen på egen hand! Därigenom kan du och andra användare hamna i livsfara! Endast auktoriserad fackpersonal, såsom vår kundtjänst, får reparera elektriska apparater. Bortförsling Var ska man göra med förpackningen? Förpackningen består av återvinningsbart material.
• Kasta bort förpackningsmaterialet beroende på vad det består av: – Styropor (-delar och -folier lämnas på någon plats för uppsamling av återvinningsbart avfall – trälister kastas bland grovsoporna. Förpackningen hör ej hemma i det normala hushållsavfallet.

Vad göra med den gamla maskinen? Gör dig även av med din gamla tvättmaskin på miljövänligt vis.

• Fråga din återförsäljare eller dem som ombesörjer avfallsinsamlingen på din bostadsort efter möjligheterna till bortskaffande. Innan du ställer din apparat på en uppsamlingsplats för grovsopor, dra ut stickproppen, klipp av nätkabeln och gör inmatningsluckans lås obrukbar. Installation Borttagande av transportsäkringarna Transportsäkringarna måste ovillkorligen avlägsnas innan apparaten tas i drift. I annat fall kommer apparaten att skadas under driften. Verktyg som behövs: Ring- eller hylsnyckel, 13 mm.

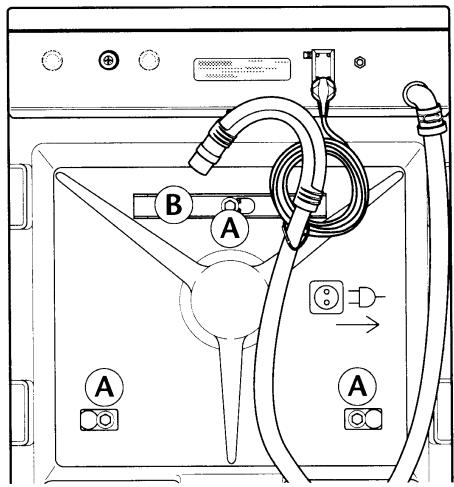

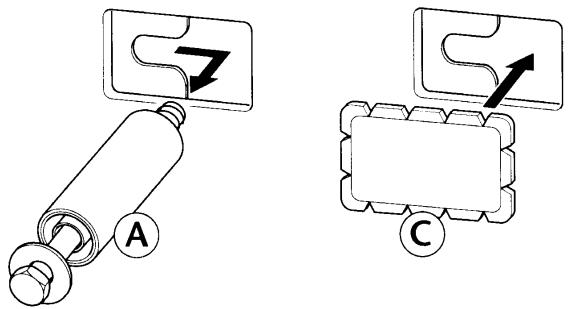

1. Lossa med hjälp av nyckeln samtliga

tre skruvar A, så mycket att de kan vridas fritt.

De tre täckplattorna C (ligger i tillbehörspåsen) sätts på öppningarna i den bakre väggen och trycks in medelst ett hjälpverktyg (t ex en skruvmejsel). Behåll transportsäkringarna för ev framtida behov.

• När det nästa gång är dags för transport (t ex en flyttning) måste transportsäkringarna åter sättas på plats! Apparaten får aldrig transporteras utan transportsäkringarna! Lämplig uppställningsplats Ställ upp apparaten så stabilt som möjligt, vågrätt och i skydd för frost. Vid fara för frost är det absolut nödvändigt att släppa ut återstående vatten (se „Rengöring och underhåll“). Golvet måste vara tillräckligt bärkraftigt! Om du exempelvis ställer en tvättmaskin och en torktumlare bredvid varandra kan dessa - när de är fyllda med tvätt - uppnå en totalvikt av 160 kg. Vid uppställning på sockel: anbringa fästen för de främre apparatfötterna, så att apparaten inte välter under centrifugeringen (kundtjänst beställningsnummer 0005323700). Viktigt:
• Apparaten får inte ställas på nätkabeln.
• Se till att avståndet är minst 1 cm till väggar eller anarånsande skåp.
• Ställ upp apparaten på fast underlag, inte på luddiga mattor el dyl. Omhängning av luckan

Skruvarna A skjuts åt sidan och dras ut tillsammans med tillhörande distanshylsor; tvärslån B lyfts av. Om du vill öppna inmatningsluckan åt andra hållet, kan du låta kundtjänst byta ut dess anslag. Underbyggnad Apparaten kan byggas in under en bänkskiva. För detta ändamål är en täckplåt nödvändig (kundtjänst beställningsnummer ET 9.38.662.31). Endast auktoriserad fackpersonal får utföra underinbyggnaden.

Dessutom rekommenderar vi att man anbringar två glidplåtar under apparatfötterna.

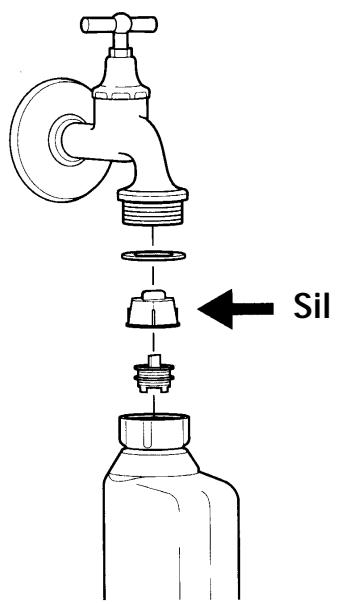

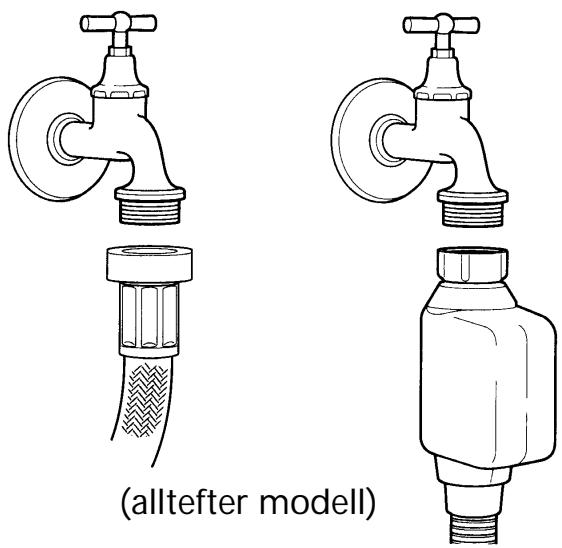

Den andra änden av tillopsslangen skruvas fast ordentligt vid vattenkranen. Uppställning av apparaten Behövliga verktyg: Skruvnyckel 17 mm, vattenpass.

1. Lossa apparatfötternas kontramuttrar

med hjälp av nyckeln.

Apparatfötterna justeras till dess att apparaten står vågrätt och inte vacklar. Viktigt: med hjälp av nyckeln dras sedan alla kontramuttrarna åt igen. Vattenanslutning Du kan ansluta apparaten till vattenkranar med rörgänga 3/4 tum. Viktigt:

• Beakta det tillåtna vattentrycket (se „Tekniska data“). Vid högre vattentryck ska en tryckreduceringsventil inmonteras.
• Anslut ej till en varmvattenberedare (genomloppsvärmare eller trycklös kokare), eftersom vattentrycket inte räcker till.
• Slangförlängningar kan efterfrågas hos kundtjänst. Använd inga egentillverkade förlängningar med slangklämmor el dyl!
• Använd endast den medföljande nya slangen, ingen gammal slang som råkar finnas tillgänglig!
• Slangen monteras utan skarpa böjar! Behövliga verktyg: Inga. (Inga rörtänger får användas!)

1. Om tillopsslangen ännu inte monterats, skruva fast den vinkelböjda änden stadigt på apparatens baksida.

„Aquastop“ resp „Aquastop PLUS“ (alltefter modell) spärrar vattentillförseln om det skulle uppstå en otäthet. Vrid på vattenkranen för fullt och kontrollera att anslutningsställena är täta. Vattenkranen stängs därefter åter. Om så är nödvändigt, korrigeras tätningar och förskruvningar. Anslutning av avloppsslang Du kan montera avloppsslangen på kanten av en tvätt-/diskho eller ditt badkar. En fast anslutning till ett avloppsrör (hävert) är även möjlig. Detta bör dock genomföras av fackpersonal på VVS-området. Viktigt:

• Slangen ska monteras högst 100 cm ovanför golvet, så att pumpen har möjlighet att pumpa ut tvättvattnet.
• Vattnet måste kunna flyta ut obehindrat. Handtvättfatt med smalt avlopp lämpar sig ej.
• Slangänden får inte doppa ned i det utpumpade vattnet.
• Slangförlängningar efterfrågas hos kundtjänst. Använd inga egenhändigt tillverkade förlängningar med slangklämmor el dyl!
• Använd endast den medföljande nya slangen, ingen gammal slang som råkar finnas tillgänglig!

• Slangen monteras utan skarpa böjar. Så här går det till:

1. Den medföljande slanghållaren dras

• Den angivna spänningen måste överensstämma med nätspänningen i ditt hus.
• Anslutning via förlängningskabel eller grenuttag är ej tillåten.
• Vid anslutning måste programväljaren stå på „Stopp“. Om nätanslutningskabeln är skadad måste den bytas av en auktoriserad elarbetare. Apparaten får inte användas förrän reparationen blivit utförd. Fara för elstöt! Första tvätten

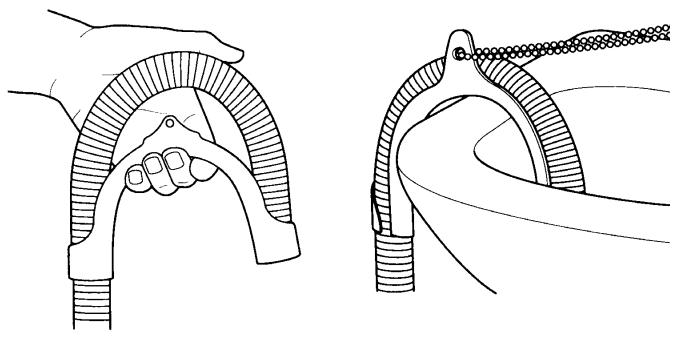

Avloppsslangen hängs med slanghållaren över tvätthons eller badkarets kant. Monteringen säkras mot glidning slanghållaren fästs vid vattenkranen med hjälp av exempelvis en kedja. Elektrisk anslutning

• Anslut apparaten till ett enligt föreskrifterna installerat och tillfredsställande säkrat samt skyddsjordat vägguttag.
• Anslutningen måste vara i enlighet med de föreskrifter som gäller i ditt land och de som utfärdats av ditt energiförsörjningsföretag.
• Efter uppställning måste stickkontakten vara åtkomlig.
• Vid fast anslutning krävs en huvudströmbrytare med minst 3 mm kontaktavstånd.

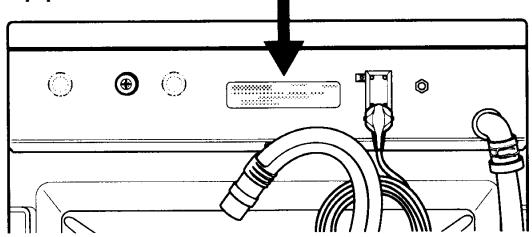

• Apparatens spänning och säkring står angivna på typskylten på baksidan av apparaten. Notera apparatens modell- och identitetsnummer på typskylten om du någon gång skulle behöva vända dig till kundtjänst.

När en signal ljuder eller apparaten inte kan startas, se „Problem och störningar“.

• Efter anslutningen bör du ställa in klockan, se „Inställning av tiden“. För att spola ut återstående provningsvatten bör du tvätta en gång utan plagg.

1. Öppna vattenkranen för fullt. Prova

om slangarna sitter stadigt fast.

2. Se till att trumman är helt tom. Stäng

3. Lite tvättmedel fylls i doseringsfack II.

Doseringsbehållaren skjuts in.

4. Programväljaren ställs på „Vit-/kulörtvätt 60°C“. Centrifugeringsindikatorn

bör stå på maximalt varvtal - ev trycks tangenten „Centrifugering“.

5. Tryck tangenten „Start/Paus“.

Vid ovanliga ljud eller vattenläckage: Ställ programväljaren på stopp och vattenkranen stängs. Kontrollera att samtliga transportsäkringar avmonterats och att slangarna är korrekt anslutna. Efter programslut: När signallampan „Lucka“ slocknar kan inmatningsluckan öppnas.

1. Programväljaren ställs på „Stopp“.

2. Vattenkranen stängs.

3. Inmatningsluckan och doseringsbehållaren för tvättmedel öppnas så att

de får torka. Tvättförberedelser Sortering av plaggen som ska tvättas

• Dela upp de plagg som ska tvättas beroende på typen av tvätt (material), färg, nedsmutsningsgrad och tillåten tvättemperatur. Beakta alltid skötselsymbolen på den lapp som sitter i plagget! Tvättyper och skötselsymboler Vit-/ kulörtvätt: bomull, linne Strykfritt: syntetmaterial (polyester, polyamid): blandväv (med bomull) Fintvätt: känslig väv (viskos, siden o likn), gardiner Ull: endast med ullsymbol och märkning ”maskintvättbar” kan maskintvättas på ylleprogrammet Handtvätt: Får ej tvättas:

• Hantera gardiner ytterst försiktigt! Icke rostfria gardinrullar och lösa blyband avlägsnas. Gardinrullar som ej tagits bort läggs i en tvättpåse eller liknande.
• Blixtlås ska stängas, lösa knappar sys i, sömmar som gått upp och revor sys igen.
• Tvätta endast ylleplagg som är märkta med „maskintvättbar“, „tål maskintvätt“ eller „handtvätt“ - och endast med lämpligt program.
• Nya färgade plagg tvättas separat - de kan färga av sig.
• Kraftigt smutsade plagg ges särskild förbehandling. Om du råkar i tvivel, vänd dig till personalen vid en kemisk tvättinrättning eller till en kemikalieaffär.
• Använd endast färg- och avfärgningssamt avkalkningsmedel vilka är lämpliga för maskintvätt. Följ noga anvisningarna på förpackningen! Korrekt tvättmängd Tvätta inte färgade och vita plagg tillsammans! Nya, mörka plagg färgar av sig särskilt starkt. Förberedelse av plaggen som ska tvättas Tvättmaskinen kan skadas av metallföremål (brösthållare med formbyglar, livremsspännen, metallknappar etc). Ta bort ev metallföremål eller stoppa plaggen i en tvättpåse el likn!
• Töm fickor och avlägsna alla främmande föremål (mynt, kulspetspennor, gem etc). Lägg små plagg (babystrumpor, strumpbyxor etc) i en tvättpåse eller liknande.

• Den maximala fyllmängden beror på typen av tvätt och hur smutsigt det är och valt tvättprogram. Beakta nogsamt uppgifterna i „Programtabellen“! Om trumman är överfull försämras tvättresultatet. Försök alltid att utnyttja den maximala fyllnadsmängden.

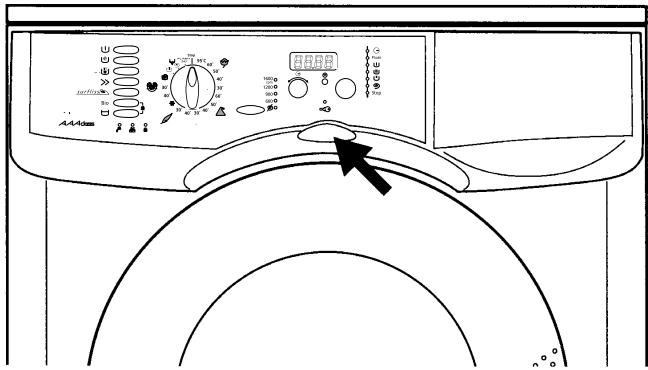

Inmatningsluckan Under pågående program är inmatningsluckan låst. Kontrollampan „Lucka“ lyser då. När kontrollampan „Lucka“ slocknar, kan inmatningsluckan öppnas.

• För att öppna luckan, tryck på lucköppnaren ovanför luckan.

• Lägg in de plagg som ska tvättas löst i trumman och tillsätt ev tvättmedel (i s k „Ekopåsar“ eller doseringsbollar).
• Inmatningsluckan trycks igen ordentligt, tills den går i lås hörbart. Se därvid till att inga plagg kommit i kläm. Tvätt- och sköljmedel Doseringsbehållare för tvättmedel Doseringsbehållaren för tvättmedel består av tre fack: Fack I för förtvätt eller stärkning (pulverformigt stärkningsmedel i lös vikt) Fack II för huvudtvätt Fack III för sköljning eller stärkning (flytande stärkningsmedel) Doseringshjälpmedel Med användning av tvättmedelspåsar eller doseringsbollar kan tvättmedlet även läggas direkt i trumman. Detta fungerar naturligtvis endast för program utan förtvätt. Flytande tvättmedel Vid användning av flytande eller gelartat tvättmedel, var god beakta:
• Flytande tvättmedel får inte användas om du vill tvätta med tidsförval.
• Flytande tvättmedel får inte användas för förtvätt, utan endast för huvudtvätten. Vid tidsförval eller förtvätt med flytande tvättmedel finns risk för fläckbildning på tvätten.
• Använd den av tvättmedelstillverkaren tillhandahållna doseringsbägaren och följ anvisningarna på tvättmedelsförpackningen! Tvättmedelsval Valet av tvättmedel rättar sig efter tvättyp, färg, nedsmutsningsgrad och önskad tvättemperatur.
• Vit-/kulörtvätt från 60 till 95°C tvättas med alltvättmedel, för övrigt bör kulör- eller fintvättmedel användas.
• Ylleplagg tvättas endast med ylletvättmedel.
• Tvättmedel enligt självdoseringssystemet möjliggör separat tillsats av blekmedel och avhärdningsmedel.
• Använd endast tvättmedel som är avsett för maskintvätt. Tvättmedelsdosering Mängden tvättmedel som ska användas beror på tvättmängden, nedsmutsningsgraden och vattenhårdheten. Den aktuella vattenhårdheten kan efterfrågas hos ansvarigt vattenverk.
• Tvätt- och sköljmedel fylls alltid i före programstart. Doseringsbehållaren för tvättmedel får aldrig öppnas under ett pågående tvättprogram!

mjukt medelhårt hårt mycket hårt 2,0. . .1,3 1,3. . .2,5 2,5. . .3,8 m m>3,8

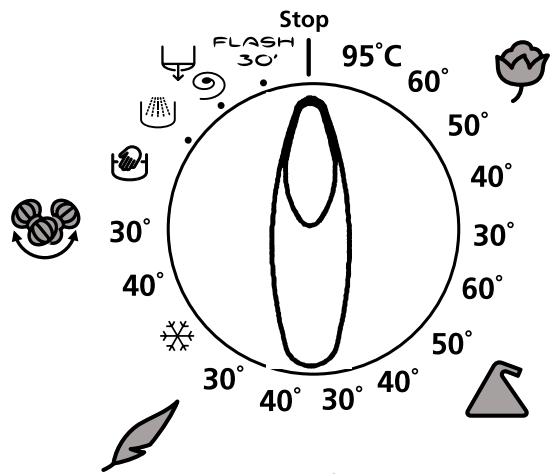

m m>21 mmol/l °dH Programväljaren Programväljaren kan vridas åt vänster eller åt höger.

• Följ noga doseringsanvisningarna på förpackningen!
• Vid mindre tvättmängder eller låg nedsmutsningsgrad ska i motsvarighet därtill mindre mängd tvättmedel användas. Högkoncentrerade kompakttvättmedel ska doseras mycket noggrant! För mycket tvättmedel leder till: kraftig skumbildning, dåliga tvätt- och sköljresultat, hög belastning på vattenmiljön. För lite tvättmedel leder till: att tvätten blir grå och att kalkavlagringar uppstår i tvättmaskinen. Med programväljaren väljs den önskade programmet; detta startar dock först när du trycker tangenten „Start/Paus“. En programöversikt hittar du i „Programtabellen“. Sköljmedel Grundprogram Sköljmedel fylls i doseringsbehållarens fack III.
• Dosera i enlighet med anvisningarna på förpackningen!
• Ifyllnadshöjden ska inte vara högre än den röda markeringen.
• Tjockflytande sköljmedel ska förtunnas i förväg med vatten. Om du torkar i torktumlare eller i det fria, går det bra att tvätta även utan sköljmedel. Stärkning
• Flytande stärkningsmedel (se ovan) fylls i fack III.
• Pulverformigt stärkningsmedel rörs till och fylls i fack I. Använd aldrig sköljmedel och stärkningsmedel tillsammans under en tvättprocedur.
• Trumman torkas av efter stärkningen. Alltefter typen av tvätt står följande grundprogram till ditt förfogande:
• Ylle/Handtvätt Varje program innefattar en komplett tvättprocess med tvättning, sköljning och ev centrifugering. Välj alltid program efter tvättens typ och färg, dess nedsmutsningsgrad samt den tillåtna tvättemperaturen. Skötselsymbolen på textiletiketten ska beaktas! I varje grundprogram kan du ställa in olika temperaturer. Välj temperaturen endast så hög som är nödvändigt. Höga temperaturer innebär nämligen hög strömförbrukning.

Specialprogram Eko-knapp För särskilda användningsändamål kan du välja mellan följande specialprogram:

• Sköljning Detta program använder du även till stärkning.
• Centrifugering/utpumpning Detta program centrifugerar med högsta möjliga varvtal. Vid känslig tvätt bör centrifugeringsvarvtalet reduceras! Detta program kan du också använda när maskinen står stilla i sköljstoppläge och du vill pumpa ut vatten (se „Sköljstopp“).
• Snabbprogram Detta program använder du exempelvis för att tvätta igenom små mängder plagg av bomull/blandväv. Denna knapp förlänger tvättiden under huvudtvätten. Tvättmedlet kan verka mer intensivt, du kan tvätta vid lägre temperaturer - och sparar på så vis upp till 35 % energi.
• Normalt smutsad vittvätt tvättar du med hjälp av den här tangenten vid 60°C istället för vid 95°C.
• Normalt smutsad, strykfri tvätt tvättar du med hjälp av den här tangenten vid 40°C istället för vid 60°C. Tilläggsfunktioner Beroende på programmet (se „Programtabellen“) kan vissa tilläggsfunktioner väljas till genom att man trycker på motsvarande knapp. Extra sköljning Med denna knapp genomförs en ytterligare sköljprocedur.
• Använd denna knapp endast om du exempelvis är känslig för tvättmedelsrester. Den ökade vattenförbrukningen belastar miljön - och din budget.
• När skumdetekteringssystemet upptäcker en överdosering av tvättmedel, genomförs automatiskt en extra sköljprocedur. Snabbknapp Med denna knapp förkortas tvättiden. Använd denna knapp framför allt vid mindre tvättmängder eller låg nedsmutsningsgrad. Skrynkelfri Bio

• De önskade tangenterna trycker du före programmets start. Förtvätt Med denna kanpp kan du välja till förtvätt, som genomförs vid 40°C.
• Förtvätt lönar sig endast vid starkt nedsmutsade textilier. Utan förtvätt sparar du energi, vatten, tvättmedel - och tid.

Om du trycker på denna knapp kommer tvättningen att ske med mindre trumrörelser och avkortad centrifugering. Vid denna tilläggsfunktion blir vattenförbrukningen högre för att förhindra att tvätten skrynklar sig.

• Använd därför denna tangent endast vid skrynkelkänslig tvätt. Den maximala fyllmängden uppgår då till: - vid vit-/kulörtvätt: . . . . . . . . . 3,0 kg - vid strykfritt: . . . . . . . . . . . . . 1,5 kg - vid fintvätt: . . . . . . . . . . . . . . 1,0 kg Aktiv blötläggning Bio Om du trycker denna knapp, kommer tvätten att ligga i blöt ungefär en timme innan tvättproceduren startar.
• Använd denna knapp vid starkt smutsad tvätt eller när plaggen har fläckar av exempelvis äggvita, blod eller choklad. Centrifugeringsval I varje program ställs det lämpligaste centrifugeringsvarvtalet in automatiskt (se „Programtabellen“). Det aktuella värdet visas (varvtal beroende på modellen). rpm

Sköljstopp När du trycker denna knapp stoppar programmet efter den sista sköljproceduren. Tvätten blir liggande i vattnet (för begränsning av skrynklorna).

• Att sköljstopp uppnåtts indikeras genom att kontrollampan blinkar.
• Vad som då behöver göras finner du under „Snabbguide“. Barnlås Med hjälp av barnlåset kan du se till att barn inte kommer åt att fingra på tvättmaskinen. Bio Inkoppling av barnlåset:
• Tryck de båda markerade tilläggsknapparna samtidigt och håll inne ca 2 sekunder, till dess att kontrollampan „Barnlås“ tänds. Ett program som är igång kan då inte längre ändras. Inmatningsluckan kan heller inte öppnas. När programväljaren ställs på „Stopp“, stannar programmet. För att fortsätta programmet, ställ åter programväljaren på det ursprungliga programmet. Urkoppling av barnlåset:
• Tryck de båda markerade tilläggsknapparna samtidigt och håll inne ca 2 sekunder, till dess att kontrollampan „Barnlås“ slocknar.

Vid särskilt känslig tvätt bör du välja ett lägre varvtal.

• Genom att trycka flera gånger på tangenten „Centrifugering“ kan du ändra varvtalet - eller helt och hållet välja bort centrifugeringen.
• Med inställningen „utan“ centrifugeras i princip ej; vattnet pumpas bara ut. Ju högre centrifugeringsvarvtal, desto lägre blir den återstående fuktigheten. Om du därefter vill torka tvätten i en torktrumlare, välj det maximalt möjliga centrifugeringsvarvtalet för att spara energi i samband med torkningen. Display Beroende på driftssättet visar displayen - den aktuella tiden - tiden för programslutet. rpm

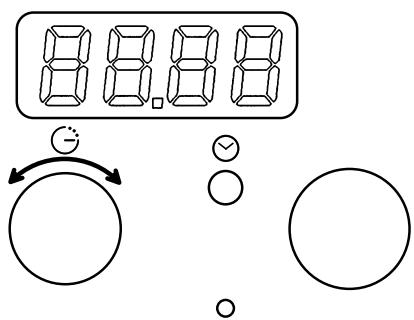

När inget program valts blir displayen mörk efter ca 1 minut (av energibesparingsskäl).

Om du manövrerar programväljaren, knappen „Start/Paus“ eller „Klocka“, tänds displayen åter. Inställning av tiden Med tidsförvalsfunktionen kan du fördröja programstarten alltefter behov. Använd härvid inget flytande tvättmedel! Fara för fläckbildning på tvätten. Du ställer in när programmet ska vara avslutat. Tvättmaskinen beräknar programstarten. Viktigt: Tiden måste vara korrekt inställd (se ovan). Gör så här:

1. Vattenkranen öppnas, tvätt och tvättmedel läggs i.

2. Programväljare, ev tilläggsfunktioner

och centrifugeringsvarvtal ställs in.

3. Vredet „Tidsförval“ vrids tills önskad

tid för programslutet är inställd.

Tiden ställer du lämpligen in – i samband med att apparaten ansluts till strömmen, – efter ett strömavbrott, – vid omställning mellan sommar- och vintertid. Om klockan inte är inställd, visar displayen „00.00“. Så här går det till:

1. Programväljaren ställs på „Stopp“.

2. Tangenten „Klocka“ trycks. Displayen

3. Vredet „Tidsförval“ vrids tills korrekt

tid är inställd. Displayen upphör att blinka. Ändring av tvättidsangivelsen Tvättiden kan visas på två olika sätt: – displayen visar programmets sluttid, t.ex. ”20:30” Maskinen är inställd så från fabriken. alla exempel i bruksanvisningen utgår från denna inställningen: – displayen visar den resterande tvättiden, t.ex. ”1:30” Vill ni ändra inställningen:

• Tryck samtidigt på de två markerade funktionsknapparna och håll dem intryckta ca 2 sekunder. Displayen visar nu den ändrade visningen: – t.ex. ”20:30” (sluttid) eller – t.ex. ”1:30” (resterande tvättid).

Tryck inte på knappen „Start/Paus“. Programmet startar automatiskt. Programförloppssymbolen „Tidsförval“ visar detta. Under det att tidsförvalet pågår kan du lägga i ytterligare tvätt. Att ändra tidsförvalet Du kan ändra inställningen även efter start av tidsförvalet:

• Vrid på vredet „Tidsförval“ tills önskad tid för programslutet är inställd. Att avbryta tidsförvalet Ett pågående tidsförval kan avbrytas när som helst:

1. Ställ programväljaren på „Stopp“ och

2. Ställ åter programväljaren på det

3. Tryck knappen „Start/Paus“ för att

starta programmet. Programförloppsindikering Denna rad av signallampor anger för dig hur långt det pågående programmet hunnit. „Slut“ Denna signallampa lyser när programmet är avslutat. Programlängd Den verkliga längden av ett program beror på det aktuella programmet samt på de valda tilläggsfunktionerna. Uppgifterna i tabellen „Tekniska data och förbrukningsvärden“ gäller för den högsta temperaturen i respektive program. Kontrollampor „Tidsförval“ Denna signallampa lyser när tidsförval är inställt. „Paus“ Signallampan blinkar när programmet avbröts med hjälp av knappen „Start/Paus“.

• För att fortsätta programmet, tryck ånyo på knappen „Start/Paus“. „Förtvätt“ Denna signallampa lyser under förtvättproceduren - när ett program med förtvätt har valts. „Huvudtvätt“ Denna signallampa lyser under huvudtvätten. „Sköljning“ Denna signallampa lyser under sköljproceduren. När maskinen upptäcker en överdosering av tvättmedel, lägger den automatiskt till en ytterligare sköljning. „Centrifugering“ Denna signallampa lyser under slutcentrifugeringen - efter den sista sköljningen eller i specialprogrammet „Centrifugering“. Om maskinen inte centrifugerar står programmet eventuellt stilla i sköljstopp, eller har det automatiska korrigeringssystemet för centrifugeringen aktiverats på grund av för stor obalans. Dessa signallampor indikerar ovanliga tillstånd hos din tvättmaskin. „Vattenkran“ Den vänstra kontrollampan lyser när vattnet inte tas in på ett korrekt sätt.
• Kontrollera om vattenkranen är helt öppen. Finns det någon skarp böj på tillopsslangen eller är renssilen eventuellt tilltäppt av smuts? „Skumbildning“ Den mellersta kontrollampan lyser när det bildas för mycket skum. Sedan följer en ytterligare sköljprocedur.
• Dosera lite mindre tvättmedel nästa gång du tvättar. „Barnlås“ Den högra kontrollampan lyser när barnlåset är inkopplat.
• För att stänga av barnlåset, se „Barnlås“.

SNABBGUIDE Förberedelse och start

Vattenkranen öppnas helt. Kontrollera att slangarna sitter ordentligt fast. Lägg in tvätten i trumman. Fyll i tvätt- och sköljmedel. Ställ in programväljaren. Om så önskas: – knapp för tillvalssfunktion trycks – centrifugeringsvarvtal ställs in – tidsförval ställs in. Knappen „Start/Paus“ trycks (förutom vid tidsförval). Displayen visar tidpunkten för programslutet. Att byta program

Ställ programväljaren på „Stopp“ och vänta 2 sekunder. Ställ programväljaren på det nya programmet. Tryck knappen „Start/Paus“. Att avbryta ett program

Ställ programväljaren på „Stopp“ och vänta 2 sekunder. Ställ programväljaren på „Centrifugering/Utpumpning“. Tryck knappen „Start/Paus“. Vänta tills programslutet nåtts. Sköljstopp Detta ser du på att signallamporna „Sköljstopp“ och „Paus“ blinkar. Om du nu vill centrifugera:

1. Centrifugeringsvarvtalet ställs in.

2. Knappen „Sköljstopp“ trycks in.

Programmet arbetar vidare, pumpar ut och centrifugerar. Om du bara vill pumpa ut:

1. Centrifugeringsväljaren ställs på

2. Knappen „Sköljstopp“ trycks.

Programmet arbetar vidare och pumpar endast ut vattnet. Eftercentrifugering av tvätt Det automatiska korrigeringssystemet för centrifugeringen kan hindra centrifugeringen om belastningen är olämplig. Om du vill centrifugera i efterhand:

1. Programväljaren ställs på „Stopp“.

2. När kontrollampan „Lucka“

slocknar, öppnar du inmatningsluckan och fördelar tvätten jämnt i trumman.

3. Programväljaren ställs på „Centrifugering/Utpumpning“

4. Centrifugeringsvarvtalet ställs in.

5. Knappen „Start/Paus“ trycks.

Efter programslut Att lägga i ytterligare tvätt

Detta är endast möjligt under tidsförvalsfasen. Inmatningsluckan öppnas och tvätt läggs i. Inmatningsluckan stängs.

När signallampan „Slut“ inom programförloppsindikeringen lyser har programmet kommit till sitt slut. När kontrollampan „Lucka“ slocknar, kan du öppna inmatningsluckan och ta ut tvätten. Programväljaren ställs på „Stopp“. Vattenkranen stängs. Vecket på gummibälgen som sitter på trumman torkas av och kontrolleras med avseende på främmande föremål. Inmatningsluckan och doseringsbehållaren för tvättmedel får stå öppna för att torka. Tidsförval Sköljstopp Aktiv blötlåggn. Skrynkelfri Snabb Extra sköljning Energibesparing Förtvätt Tvättmängd max. (kg) Temperaturer (°C) Tvättyp Skötselsymbol Tilläggsfunktion Max. centrifugering Programtabell Bio Vit-/ kulörtvätt Tåliga textilier av bomull och linne.

Strykfritt Syntet (polyester, polyamid) och blandväv (med bomull)

Fintvätt Känslig väv (viskos, siden o likn) samt gardiner kallt - 40 °C 1,5

Ylle/Handtvätt Endas med yllesymbol „maskintvättbar” eller „handtvätt”

30 °C 3,0 Enskilt valbara tilläggsfunktioner, ev kan även flera tilläggsfunktioner väljas samtidigt. Icke möjliga kombinationer spärras, se sidan 58.

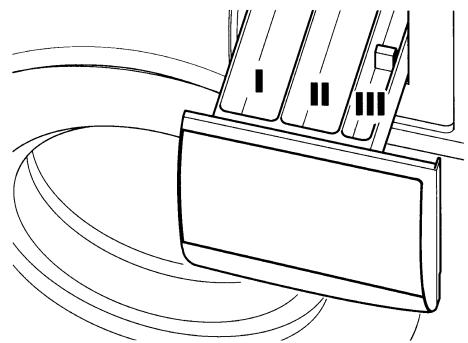

Rengöring och underhåll Doseringsbehållare för tvättmedel Rengör vid behov:

1. Dra först ut doseringsbehållaren till

dess anslag och sedan helt och hållet med ett kraftigt ryck.

2. Rengör doseringsfacken med flytande,

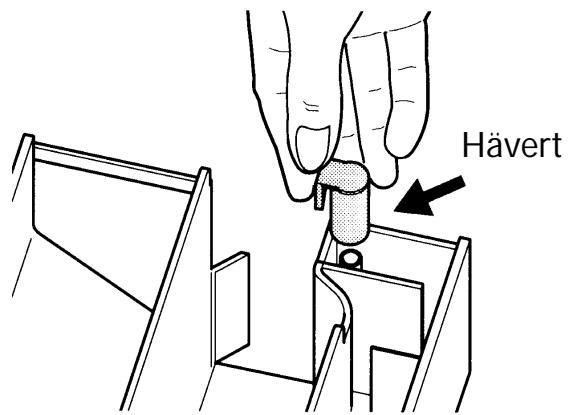

3. Häverten för sköljmedel (skyddslocket

sitter baktill i fack III) lyfts av. Häverten och dess öppning i doseringsbehållaren rengörs med flytande, varmt vatten. Öppningen sticks eventuellt igenom med en nål. Hävert

Häverten sätts åter på plats. Tvättmedelsrester i styrningen till doseringsbehållaren torkas av. Kalkavlagringar på inspolningsmunstyckena (i doseringsfacken) avlägsnas. Tvättrumma och inmatningslucka Om metallföremål (gem etc) blir liggande i den fuktiga trumman eller i gummibälgen kan rostfläckar uppstå. Skulle detta inträffa, ska trumman rengöras med hjälp av rengöringsmedel särskilt avsett för rustfritt stål. Använd aldrig stålull! Gummibälgens tätningsveck måste befrias från främmande föremål.

Manöverpanel, hölje Rengör vid behov:

• Manöverpanelen torkas helt enkelt av med en mjuk, lätt fuktad trasa.
• Höljet rengörs med tvålvatten eller milt rengöringsmedel. Torka av med ett mjukt tygstycke. Använd inga skursvampar, skurmedel eller möbelvårdsmedel! Plastdelar och lack kan skadas. Nålfällan Rengör denna när främmande föremål (mynt, knappar, babystrumpor etc) blockerar avloppspumpen.

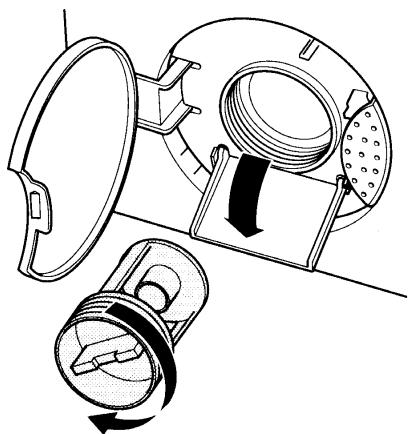

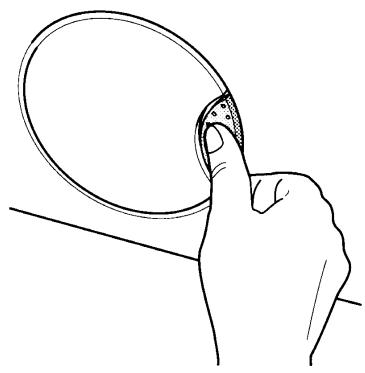

• Det i maskinen kvarblivna restvattnet måste släppas ut före rengöringen. Utsläpp av restvatten Släpp ut vattnet helt och hållet...
• innan du rengör silen från främmande föremål
• före transport av apparaten (t ex i samband med flyttning)
• vid elavbrott (som „nödtömning“)
• vid fara för frost. Vid rumstemperaturer under 0°C kan vattenrester frysa i maskinen och skada denna. OBS: Frostskador täcks inte av garantin.

1. Stäng av tvättmaskinen, dra ut stickkontakten och stäng vattenkranen.

Låt hett tvättvatten svalna av tillräckligt länge. Skållningsfara!

2. Rensluckan öppnas genom att man

trycker på knappen på sidan.

Fäll ned avloppsluckan och ställ en plan skål el liknande under. Lossa silen genom att vrida den 1/4 varv åt vänster (moturs) och låt vattnet rinna ut skål för skål. Sil

När trumman är full (t ex vid ett strömavbrott) kan upp till 20 liter vatten rinna ur maskinen! När inget vatten längre rinner ut, vrid loss silen helt och hållet och ta ut den. Rengör silen och pumpöppningen. Kontrollera att pumpvingarna kan vridas fritt. Sätt åter i silen och vrid den på plats (medurs). Avlopps- och rensluckan stängs. Sil i vattenanslutningen Rengör silen när inströmningen av vattnet sker endast mycket långsamt eller inte alls.

1. Koppla ifrån tvättmaskinen, stäng

2. Skruva av tillopsslangen.

3. Ta ut silen i „Aquastop“ eller „Aquastop PLUS“ (beroende på modell)

med hjälp av en kombitång eller en spetsig tång, rengör den och sätt sedan åter i den.

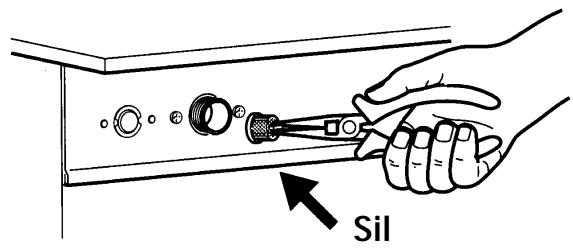

4. Ta ut silen i den bakre väggen (förutom

vid „Aquastop PLUS“) med hjälp av en kombitång eller en spetsig tång, rengör den och sätt sedan åter i den. Sil

Skruva åter fast tillopsslangen ordentligt. Öppna vattenkranen helt och kontrollera att anslutningsställena är täta. Avkalkning Vid korrekt tvättmedelsdosering är det inte nödvändigt att avkalka tvättmaskinen.

• Vid behov av avkalkning, använd endast avkalkningsmedel som är särskilt avsett för tvättmaskiner. Beakta under alla omständigheter anvisningarna på förpackningen!

Problem och störningar Om du konstaterar att . . . kontrollera då lämpligen följande: Apparaten inte kan kopplas in eller programmet ej startar

• Är ett program inställt? Knappen „Start/Paus“ tryckt?
• Inmatningsluckan ordentligt stängd?
• Stickkontakten riktigt isätt?
• Är säkringen för vägguttaget intakt?
• Tidsförval? En signal hörs

• Kombination av tilläggsfunktioner är inte möjlig.
• Barnlåset aktiverat? Se sidan 51. Kontrollampor »Vattenkran« och »PAUS« blinker, eller vatten strömmar inte eller bara myket långsamt in i tvättmaskinen Displayen visar

• Är vattenkranen helt öppen?
• Har tillopsslangen några skarpa böjar?
• Är silen i tillopsslangen tilltäppt? Se sidan 57.
• Är vattentrycket för lågt? Ansvarig installatör tillfrågas.
• Stopp i avloppspumpen eller veck på avloppsslangen. Se sidan 56. Tvätt- eller sköljmedel inte spolas in • Är doseringsbehållaren för tvättmedel nedsmutsad? Se sidan 56. på korrekt sätt
• Häverten i fack III är tilltäppt? Se sidan 56.
• Sköljmedlet är alltför tjockflytande? Tillsätt vatten. Tvättmedlet skummar för starkt

• Alltför mycket tvättmedel? Alltför lite tvätt?
• Vattenhårdheten är för låg? Fråga vattenverket. Vatten rinner ut („Apparaten läcker”)

• Är slangen korrekt påskruvad?
• Är renssilen riktigt stängd?
• Skum kommer ut till följd av för mycket tvättmedel? Vattet pumpas ut mycket långsamt eller inte alls

• Knappen „Sköljstopp“ har tryckts? Se sidan 50.
• Avloppsslangen har skarpa böjar?
• Avloppspumpen är blockerad? Se sidan 56. Apparaten inte centrifugerar korrekt • Knappen „Sköljstopp“ är tryckt? Se sidan 50.
• Centrifugeringen är för lågt inställd eller frånvald? eller inte centrifugerar alls
• Olämplig fördelning av tvätten? Se sidan 54. Apparaten vibrerar starkt vid centrifugeringen

• Är transportsäkringarna avlägsnade? Se sidan 44.
• Är apparaten riktigt uppställd? Se sidan 44.
• Finns det skarpa böjar på avloppsledningen, så att vattnet inte rinner ut? Inmatningsluckan går ej att öppna

• Är programmet avslutat? När kontrolllampan „Lucka“ slocknar, kan inmatningsluckan öppnas. Det uppstått elavbrott under tvättningen

• Restvatten måste släppas ut? Se sidan 56. Smutsrester finns kvar på plaggen

• Grå rester (fettartade)? Öka tvättmedelsdoseringen något. Se sidan 48.
• Vita rester (av tvättmedel)? Borsta av. Beakta doseringen. Se sidan 48. Vi är beredda att hjälpa till! Klarar ni inte själva att avhjälpa felen, är ni välkommen att kontakta vår serviceavdelning. Kom i håg att upplysa om modell och identitetsnr. som står på typskylten baktill på maskinen.

Tekniska data och förbrukningsvärden Fyllmängd (torrvikt) – vit-/ kulörtvätt – strykfritt / kortprogram – fintvätt – ylle/handtvätt Centrifugeringsvarvtal (alltefter modell) 1) – vit-/ kulörtvätt / kortprogramm – strykfritt – fintvätt – ylle/handtvätt Dimensioner – höjd (höjd för underinbyggnad) – bredd – djup (djup för underinbyggnad) – djup med luckan öppen – höjdreglering av fötterna max. 5,5 kg max. 2,5 kg max. 1,5 kg max. 2,0 kg Maks. varr. indtil 1200 varr./min. 600 varr/min 400 varr/min 600 varr/min Maks. varr. över 1200 varr./min. 900 varr/min 600 varr/min 900 varr/min 85,0 cm (82,0 cm) 59,5 cm 58,5 cm (56,5 cm) 103 cm 2,5 cm Vikt i tomt tillstånd ca. 78 kg Elektrisk anslutning – spänning – anslutningsvårde – säkring 230 V 50 Hz 2300 W 10 A Vattenanslutning – vattentryck (flyttryck) – tilledningstemperatur – utpumpningshöjd Förbrukningsvärden 2) – vittvätt 95 °C – kulörtvätt 60 °C 3) 4) – kulörtvätt 40 °C 4) – strykfritt 40 °C 4) – fintvätt 30 °C – ull 30 °C 4) 0,1...1,0 MPa = 1...10 bar max. 25 °C max. 100 cm Energi (kWh) 1,60 0,99 0,60 0,75 0,34 0,40 Vatten (liter)

Maximalt varvtal i varje program; kan reduceras för respektive centrifugeringsval. Beroende på vatten-, tvätt- och omgivningsbetingelser kan de faktiska värdena avvika från de angivna normvärdena. Standardprogram för energimärkningsetikett. Testprogram enligt EN 60456.

Bästa kund! Vi hoppas at bruksanvisningen har besvarat era frågor. Om så ej är fallet är ni välkommen att kontakta oss per telefon. Skulle det mot förmodan uppstå ett fel, är det viktigt att endast kvalificerad hjälp rekvireras och att endast originaldelar används vid reparation. Uppge alltid apparatens fullständiga typ- och identitetsnummer vid reklamation. Upplysningar om detta finns på apparatens typskylt. Innan ni ringer efter service, måste ni undersöka felorsaker som ni själva kan åtgärda. Oberättigat tillkallande av serviceassistens måste ni själva betala. Reklamationsrätten gäller enligt köplagen. Denna reklamationsrätt inskränker inte er återförsäljares ansvar enligt köplagen och en reklamation till oss verkar samtidigt som en reklamation till er återförsäljare. Inköpsdatum skal kunna dokumenteras med hjälp av en faktura/kvitto. För upplysning om kundservice ber vi er vänligen att kontakta er återförsäljare.
