Produkttyp	Köksfläkt
Märke	BRANDT
Modeller	AD1049B, AD1049W
Installation	Utomhusavluftning eller inomhusrecirkulation
Minsta säkerhetsavstånd (elektrisk)	50 cm (elektrisk spis), 65 cm (gas/blandad)
Elanslutning	Enligt märkplåt (230 V / 50 Hz standard)
Kontroller	Kontrollpanel med hastighetsval och belysning
Belysning	Utsbytbara lampor (lock A)
Fettfilter	Metall, diskmaskinssäker (1 gång per månad)
Aktivt kolfilter	För recirkulationsversion, byt var 4:e månad senast
Utvändig rengöring	Fuktig trasa med neutral flytande tvål, ingen alkohol
Invändig rengöring	Regelbunden, minst lika ofta som filtren
Säkerhet	Koppla ur före service; använd inte utan filter; flambera inte under fläkten
Kompatibla tillagningsmetoder	Alla utom fastbränsleeldstäder (ved, kol)
Medföljande tillbehör	Teleskopisk skorsten, stödkonsol, borrschablon, skruvar och pluggar
Eftermarknadsservice	Kontakta en kvalificerad BRANDT-återförsäljare
Konsumentinformation	Konsumentservice: 0892 02 88 01 (0,34 €/min) eller brev BP 9526, 95069 CERGY PONTOISE

Vanliga frågor - AD1049B, AD1049B, AD1049W BRANDT

Vilket är det minsta avståndet mellan fläkten och spishällen?

För en elektrisk spis är minimiavståndet 50 cm. För en gas- eller blandspis är det 65 cm. Om spisens instruktioner anger ett större avstånd, gäller det.

Kan jag använda fläkten utan fettfilter?

Nej, det är förbjudet att använda fläkten utan att fettfiltren är korrekt monterade. Det medför brandrisk och skadar apparaten.

Hur rengör jag fettfiltret?

Det metalliska fettfiltret rengörs en gång i månaden för hand med ett milt rengöringsmedel eller i diskmaskin på låg temperatur och snabbt program. Diskmaskinstvätt kan missfärga filtret men påverkar inte dess prestanda.

När måste det aktiva kolfiltret bytas?

Det aktiva kolfiltret (endast i recirkulationsversion) måste bytas var 4:e månad senast. Det kan inte rengöras eller regenereras.

Hur installerar jag fläkten i recirkulationsversion?

Om utomhusavluftning inte är möjlig, installera deflektorn F och ett eller flera kolfilter. Röken recirkuleras i köket via skorstenens luftutlopp H.

Vad gör jag om fläkten inte fungerar?

Kontrollera att det inte är strömavbrott och att en hastighet har valts. Om problemet kvarstår, kontakta service.

Hur byter jag belysningslamporna?

Koppla ur fläkten, se till att lamporna är kalla, ta sedan bort locket A för att komma åt lamporna. Om belysningen inte fungerar, kontrollera att lamporna sitter ordentligt innan du ringer service.

Kan jag använda fläkten ovanför en vedspis?

Nej, användning ovanför en bränsleeldstad (ved, kol) är inte tillåten. Om köket värms med en apparat ansluten till en skorsten, installera fläkten i recirkulationsversion.

Hur underhåller jag fläktens utsida?

Använd en fuktig trasa med neutral flytande tvål. Använd aldrig slipande medel eller alkohol.

Var hittar jag kontaktuppgifter till BRANDTs konsumentservice?

Du kan skriva till Service Consommateurs BRANDT, BP 9526, 95069 CERGY PONTOISE, eller ringa 0892 02 88 01 (0,34 € inkl moms/min). Besök även webbplatsen www.brandt.com.

BRUKSANVISNING AD1049B, AD1049B, AD1049W BRANDT

Monter fedtfilteret igen.

Funktion

Sæt fedtfiltrene på plads igen.

RENG∅RING OG VEDLIGEHOLDELSE AF EMHÆTTEN

Du har just blivit ägare till en köksfläkt av märket BRANDT och det vill vi tacka dig för.

Våra forsknings- och utvecklingslag har tagit fram en ny generation av apparater vars kvalitet, estetiska design, funktion och tekniska utveckling gör dem till exceptionella produkter som visar vårt kunnande.

Din nya köksfläkt från BRANDT passar in i ditt kök på ett harmoniskt sätt och förenar utsugning med fullkomlig användarvänlighet. Vi vill ge dig en överlägsen produkt.

Du finner även i BRANDT produktutbud ett vidsträckt sortiment av integrerbara köksfläktar, som du kan passa ihop med din nya köksfläkt från BRANDT.

Besök vår webbplats www.brandt.com där du hittar de senaste nyheterna och all nödvändig och kompletterande information.

BRANDT

I syfte att ständigt förbättra våra produkter reserverar vi oss rätten att göra alla tekniska, funktionella eller estetiska ändringar.

Viktigt : För att snabbare använda apparaten rätt är det viktigt att du läser installations- och användningsinstruktionerna noggrant innan du startar den.

www.brandt.com

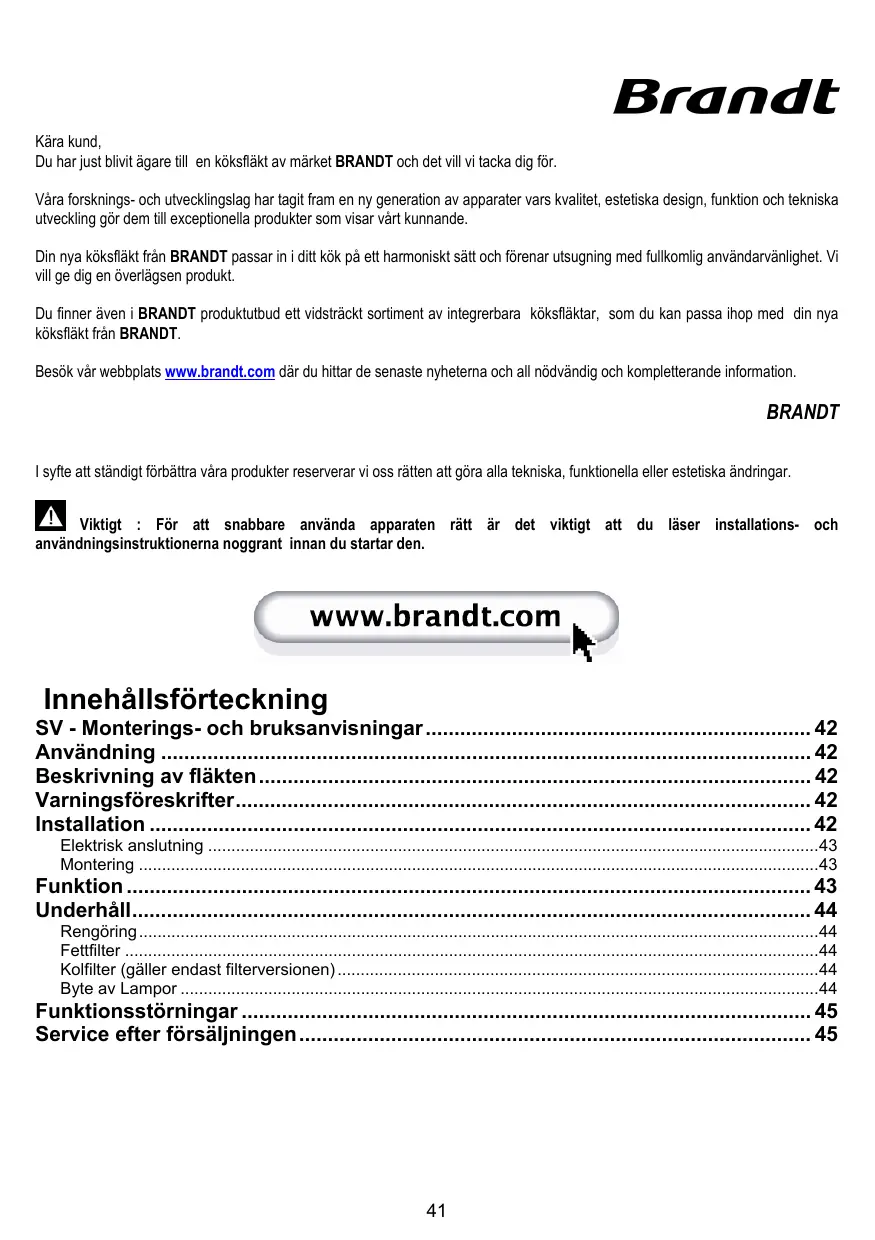

Innehållsförteckning

SV - Monterings- och bruksanvisningar 42

Användning 42

Beskrivning av fläkten 42

Varningsföreskrifter 42

Installation 42

Elektrisk anslutning 43

Montering 43

Funktion 43

Underhåll....44

Rengöring....44

Fettfilter 44

Kolfilter (gäller endast filterversionen)....44

Byte av Lampor 44

Service efter försäljningen 45

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Användning

Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering eller som filterversion med intern återcirkulation.

Utsugningsversion

Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus (avledningsrör och fixeringsklämmor bifogas inte).

Filterversion

Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som filterversion och en luftavledare F monteras på skorstenen, samtidigt som ett eller flera kolfilter installeras, matoset och ångorna leds ut i lokalen igen genom det övre gallret H.

Beskrivning av fläkten

Fig. 1

1. Kontrollpanel
2. Fettfilter
3. Lossningshandtag för fettfiltret
4. Belysning
5. Teleskopisk skorsten

Varningsföreskrifter

Förvara denna manual tillsammans med apparaten. I det fall apparaten skall säljas eller överlåtas till en tredje person, är det viktigt att även denna manual överlämnas.

Läs noga instruktionerna i denna manual innan apparaten installeras eller används, då den innehåller viktig information för er personliga säkerhet och för andra personer som kommer att installera eller använda denna apparat.

Apparaten har utformats för att installeras i ett kök och för att användas som en normal hushållsfläkt.

Fläkten får inte användas för kommersiellt eller industruellt bruk, eller för andra ändamål för vilka den inte är ämnad.

Modifiera inte eller försök inte modifiera apparatens egenskaper. Ändringar utgör en fara för er person.

Det är inte tillåtet att låta fläkten fungera ovanför en eldad spishäll (ved- koleldad).

I det fall köket värms upp av en apparat som är ansluten till en rökkanal (till exempel en kamin), skall fläkten installeras som filterversion. Använd inte fläkten utan fettfilter.

Använd inte rengöringsmaskiner med ånga eller tryckluft för att rengöra apparaten (av elektriska säkerhetsskäl).

Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

Installation

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett lättillgängligt uttag som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Montering

Innan installationen påbörjas:

• Kontrollera att den införskaffade produktens dimensioner är lämpliga för installationsplatsen.
• För att underlätta installationen rekommenderar vi att tillfälligt ta ur fettfiltren och andra delar som kan nedmonteras och monteras och som därför är beskrivna här.
  Denna/dessa skall monteras tillbaka efter avslutad installation.
  Se de härför gällande paragraferna för nedmontering.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar, garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna eventuellt och spar.
• Om det är möjligt skall möbler under och intill fläktens installationsområde kopplas ur och avlägsnas i syftet att öka åtkomligheten till taket/väggen där fläkten skall installeras. I annat fall skall möbler och delar i området intill installationsplatsen så långt det är möjligt skyddas. Välj en plan yta och täck den med ett skyddande överdrag där fläkten och medlevererade delar läggs upp.
• Kontrollera också att ett elektriskt uttag finns i närheten av fläktens installationsplats (på tillgänglig plats även när fläkten är monterad) och att det går att ansluta fläkten till en anordning som leder ut röken utomhus (gäller endast Utsugningsversionen).
• Utför alla nödvändiga väggarbeten (t.ex.: installationen av ett eluttag och/eller en öppning för avledningsrörets passage).

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

Fig. 3-4

Ta ur fettfiltren.

1 Rita en linje upp till taket på väggen med en blyertspenna. Denna linje motsvarar fläktens mittlinje och underlättar installationsarbetet.
2 Applicera borrmallen på väggen: borrmallens vertikala mittlinje skall sammanfalla med den markerade mittlinjen på väggen, vidare motsvarar borrmallens nedre kant fläktens undre kant.
3 Borra de angivna hålen på borrmallen, sätt i väggpluggarna med krokar och reglerskruvar.
4 Applicera skorstenarnas upphängningsbygel på väggen intill taket, använd skorstenens upphängningsbygel som borrmall (den lilla markeringen på ovansidan skall sammanfalla med linjen som ritats på väggen) och markera med en blyertspenna ut de 2 hålen. Borra hålen och sätt i 2 väggpluggar.
5 Fixera skorstenarnas upphängningsbygel på väggen med 2 skruvar.
6 Häng upp fläkten på krokarna och justera positionen med reglerskruvarna som är placerade på krokarna.
7 Markera med en blyertspenna ut positionen för 4 fixeringsskruvarna T och R.
8 Ta ner fläkten och borra upp de markerade hålen (4 x ∅ 8 mm).
9 Sätt i väggpluggarna och 2 skruvar i de undre hålen, dra åt skruvarna till hälften, dessa används som extra upphängningspunkter.
10 Häng upp fläkten på väggen igen.
11 Dra åt de 2 övre skruvarna ordentligt och dra åt de 2 undre skruvarna.
12 Utför anslutningen av ett avledningsrör (rör och rörklämmor bifogas inte, skall införskaffas separat) till anslutningsringen som sitter ovanpå utblåsenheten. Rörets andra ände skall anslutas till en utsugningsanordning som leder ut matoset ur lokalen i det fall fläkten skall användas som utblåsversion.
13 I det fall man önskar använda fläkten som filterversion, skall luftavledaren fixeras på skorstenarnas upphängningsbygel och den andra änden av röret anslutas till anslutningsringen som sitter på luftavledaren.
14 Utför den elektriska anslutningen.
15 Dra ner den undre delen av skorstenen så att den täcker utblåshenheten helt och sätt i den i det särskilda sätet ovanpå fläkten.
16 Lyft upp den övre skorstenen och fixera den med 2 skruvar på upphängningsbygeln. Montera tillbaka fettfiltret.

Funktion

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning.

Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning.

Underhåll

Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare.

Rengöring

Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring.

Undvik produkter som innehåller slipmedel.

ANVÄND INTE ALKOHOL!

Varning: Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats.

Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

Fettfilter

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.

Fig. 1

Kolfilter (gäller endast filterversionen)

Fig. 2

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad.

Filtret kan INTE rengöras eller återanvändas.

Ta ur fettfiltren.

Montera filtren som täcker motorn.

Kontrollera att tapparna R på luftavledaren sammanfaller med springorna S, vrid avslutningsvis medurs till filtret blockeras.

Följ instruktionerna i omvänd ordning vid nedmontering.

Sett tillbaka fettfiltren.

RENGÖRING OCH UNDERHÅLL AV APPARATEN

Vi rekommenderar er att använda Clearit rengöringsprodukter för att underhålla apparaten.

Yrkesmännens erfarenhet till privatpersonernas tjänst

Clearit erbjuder professionella produkter och lösningar för att utföra ett dagligt underhåll av köksapparater och kök.

Hos er återförsäljare finner ni dessa produkter samt hela linjen med tillbehör och förbrukningsvaror.

Byte av Lampor

Fig. 1

Koppla ur apparaten från elnätet.

Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.

Avlägsna locket A för att göra utrymmet där lamporna sitter åtkomligt.

I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt säte innan ni kontaktar det tekniska servicekontoret.

Denna produkt är märkt enligt EG-direktiv 2002/96/EEC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Funktionsstörningar

FEL	LÖSNINGAR
Fläkten fungerar inte...	Kontrollera att:fläkten är strömförsedd.en hastighet är vald.
Fläkten fungerar otillfredsställande ...	Kontrollera att :den valda motorhastigheten är tillräcklig för den befintliga mängden rök och ångor.Köket är tillräckligt ventilerat för att tillåta ett luftintag.Avledningsrörsystemet på fläkten orsakareffektivitetsförsämring.Kontakta en auktoriserad tekniker.Kolfiltret inte är igengrott (fläktversion med recirkulation).
Fläkten stängdes av under den normala funktionen.	Kontrollera att:inga strömbortfall förekommer.att inte det enpoliga avstängningsskyddet aktiverats.

Service efter försäljningen

- INGREPP

Eventuella tekniska serviceingrepp på apparaten skall utföras av en kvalificerad tekniker med auktorisation från generalagenten för apparaten. Ange alltid apparatens identifikationsdata i samband med beställning av service (modell, typ, serienummer).

Dessa uppgifter finns på märkplåten (se figuren under).
